DVR-A03 - Lettore dvd PIONEER - Manuale utente e istruzioni gratuiti

Marca	PIONEER
Modello	DVR-A03
Tipo	Lettore DVD interno (5,25 pollici mezza altezza)
Dimensioni (L x A x P)	148 x 42,3 x 207,5 mm
Peso	1,1 kg
Alimentazione	+12 VCC (0,9 A) e +5 VCC (1,6 A)
Velocità di scrittura DVD-R	1X e 2X (CLV)
Velocità di scrittura CD-R	4X e 8X (CLV)
Velocità di lettura max DVD-ROM	4X (CAV)
Velocità di lettura max CD-ROM	24X (CAV)
Memoria buffer	2 MB (scrittura) / 512 KB (lettura)
Interfaccia	IDE (PIO mode 4 / DMA multi-parola mode 2)
Uscita audio	Stereo analogico (Molex 70553) e digitale
Presa cuffia	Sì, con rotella di controllo del volume
Formati disco supportati	DVD-R, DVD-RW, CD-R, CD-RW, CD-DA, CD-ROM, CD-RW, CD-Extra, ecc.
Codice regionale	Modificabile 5 volte (ultimo definitivo)
Pulizia	Solo panno umido, nessun prodotto liquido o aerosol
Istruzioni di sicurezza	Non aprire, non esporre all'umidità, non ostruire la ventilazione
Riparabilità	Affidare a personale qualificato; nessuna parte riparabile dall'utente
Temperatura di funzionamento	da +5°C a +45°C
Umidità di funzionamento	5% a 85% (senza condensa)

Domande frequenti - DVR-A03 PIONEER

Come inserire un disco nel lettore DVR-A03?

Premere il tasto di espulsione per aprire il cassetto. Posizionare il disco con l'etichetta verso l'alto nell'apposito alloggiamento. Chiudere il cassetto premendo il tasto di espulsione o spingendo delicatamente il cassetto.

Cosa fare se il cassetto non si apre?

Assicurarsi che l'alimentazione sia disattivata e attendere più di un minuto che il disco smetta di girare. Inserire una barra rigida nel foro di espulsione forzata e spingere per espellere il cassetto.

Come pulire l'esterno del lettore?

Utilizzare un panno umido per pulire le superfici esterne. Non utilizzare mai liquidi, detergenti aerosol o alcol.

Quali sono le precauzioni di sicurezza importanti?

Non rimuovere mai il coperchio dell'apparecchio per evitare il rischio di scosse elettriche. Non esporre l'apparecchio all'umidità o alla pioggia. Non posizionare fonti d'acqua nelle vicinanze. Affidare qualsiasi riparazione a personale qualificato.

Posso utilizzare dischi di forma speciale (cuore, poligono)?

No, evitare dischi di forma speciale perché possono danneggiare il lettore. Utilizzare solo dischi rotondi standard da 120 mm o 80 mm.

Come cambiare il codice regionale del lettore?

Il codice regionale può essere modificato solo 5 volte (la prima modifica conta). La quinta modifica è definitiva, quindi fare attenzione prima di cambiarlo.

Cosa fare se un disco non viene riconosciuto?

Verificare che il disco sia pulito, senza graffi e che sia nel formato supportato (DVD-R, CD-R, ecc.). Provare a pulire il disco con un panno morbido dall'interno verso l'esterno. Se il problema persiste, il disco o il lettore potrebbe essere difettoso.

Quali sono le velocità di scrittura massime?

Per i DVD-R, la velocità massima è di 2X (CLV). Per i CD-R, la velocità massima è di 8X (CLV). I CD-RW ad alta velocità non sono supportati in scrittura.

Posso utilizzare questo lettore in posizione verticale?

No, questo lettore deve essere utilizzato solo in posizione orizzontale. L'uso verticale non è possibile.

Cosa fare in caso di condensa sul lettore?

Se l'apparecchio viene spostato da un ambiente freddo a uno caldo, potrebbe formarsi della condensa. Lasciare il prodotto per 1 o 2 ore nel nuovo ambiente prima di riaccenderlo per evitare un calo di prestazioni.

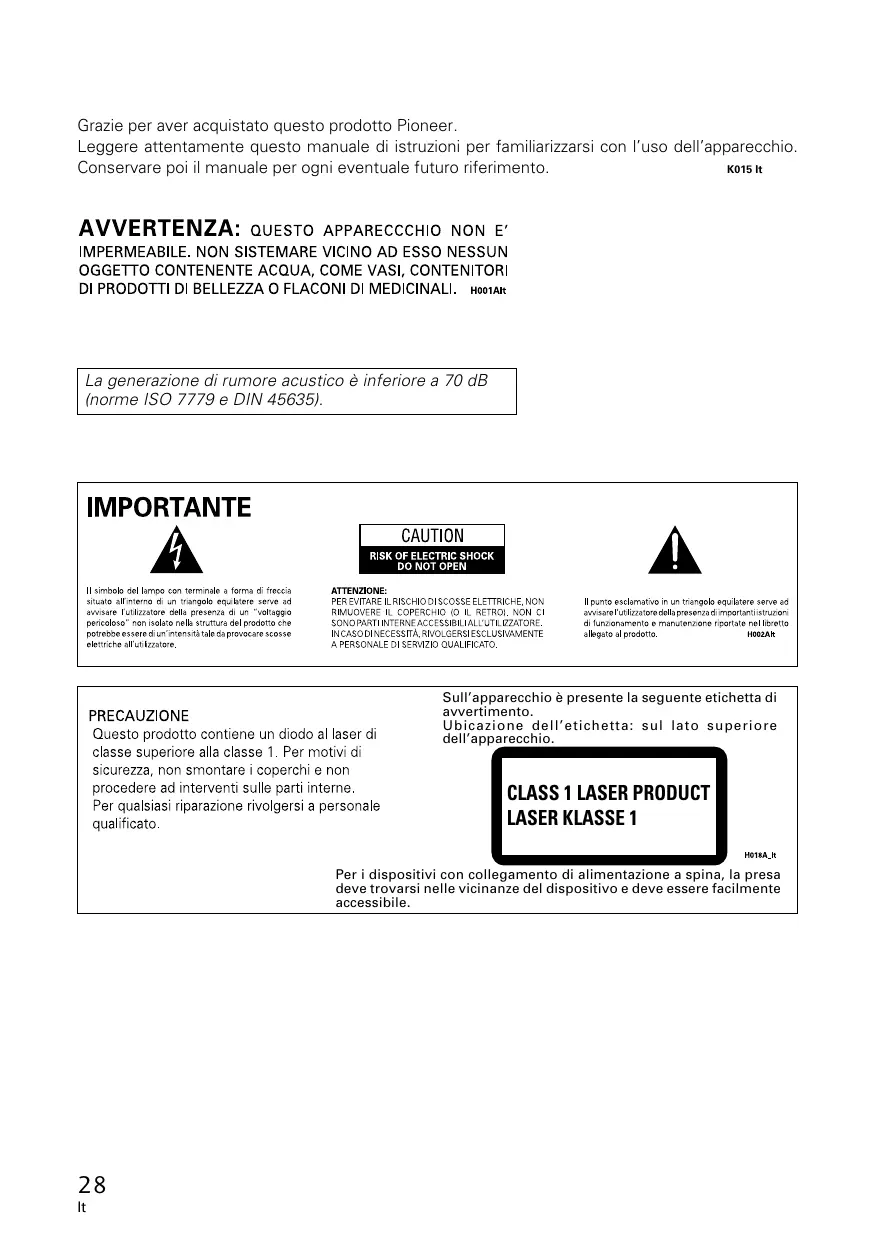

MANUALE UTENTE DVR-A03 PIONEER

Grazie per aver acquistato questo prodotto Pioneer.

Leggere attentamente questo manuale di istruzioni per familiarizzarsi con l'uso dell'apparecchio.

Conservare poi il manuale per ogni eventuale futuro riferimento.

K015 It

AVVERTENZA: QUESTO APPARECCCHIO NON E'

IMPERMEABILE. NON SISTEMARE VICINO AD ESSO NESSUN OGGETTO CONTENENTE ACQUA, COME VASI, CONTENITORI DI PRODOTTI DI BELLEZZA O FLACONI DI MEDICINALI. H001Alt

La generazione di rumore acustico è inferiore a 70 dB (norme ISO 7779 e DIN 45635).

IMPORTANTE

Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatere serve ad avvisare l'utilizzatore della presenza di un "voltaggio pericoloso" non isolato nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE ACCESSIBILI ALL'UTILIZZATORE, IN CASO DI NECESSITÀ, RIVOLGERSIESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo equilatere serve ad avvisare l'utilizzatore della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto. H002Alt

PRECAUZIONE

Questo prodotto contiene un diodo al laser di classe superiore alla classe 1. Per motivi di sicurezza, non smontare i coperchi e non procedere ad interventi sulle parti interne.

Per qualsiasi riparazione rivolgersi a personale qualificato.

Sull'apparecchio è presente la seguente etichetta di avvertimento.

Ubicazione dell'etichetta: sul lato superiore dell'apparecchio.

Per i dispositivi con collegamento di alimentazione a spina, la presa deve trovarsi nelle vicinanze del dispositivo e deve essere facilmente accessibile.

Per garantire la sicurezza personale ed ottimizzare l'intero potenziale operativo di questo registratore, attenersi alle seguenti precauzioni di sicurezza.

POSIZIONAMENTO - L'apparecchio può essere utilizzato solo in posizione orizzontale. L 'uso in posizione verticale non è possibile.

AMBIENTE - Non utilizzare l'apparecchio in luoghi molto polverosi, o esposti ad alte temperature, o particolarmente umidi. L'apparecchio, inoltre, deve essere posizionato in luoghi non soggetti e vibrazioni o scosse.

ACCENSIONE - Prima di procedere all'installazione spegnere il sistema e tutti i dispositivi collegati.

LETTURA DELLE ISTRUZIONI - Prima di passare all'uso dell'apparecchio leggere attentamente tutte le istruzioni di sicurezza e di funzionamento.

CONSERVAZIONE DEL MANUALE - Conservare il manuale di istruzioni per ogni eventuale futura consultazione.

ATTENERSI ALLE ISTRUZIONI - Attenersi strettamente alle istruzioni date per l'uso e il funzionamento dell'apparecchio.

ATTENZIONE ALLE AVVERTENZE - Tutte le avvertenze devono essere strettamente osservate.

PULIZIA - NON utilizzare liquidi, pulitori a spruzzo, o alcool. Per la pulizia esterna dell'apparecchio utilizzare solamente un panno leggermente inumidito in acqua.

ACQUA E UMIDITÀ - NON usare questo apparecchio nelle vicinanze dell'acqua.

SORGENTI DI ALIMENTAZIONE - Per l'alimentazione di questo apparecchio utilizzare il tipo di sorgente indicata sull'etichetta di avvertimento. Nel caso in cui non si sia sicuri del tipo di energia elettrica disponibile, rivolgersi ad un rivenditore autorizzato Pioneer.

SOVRACCARICO - NON sovraccaricare le prese elettriche alla pareti ed i cavi di prolunga. Un eccesso di attacchi elettrici su una sola presa può provocare incendi o cortocircuiti.

PENETRAZIONE DI LIQUIDI ED OGGETTI ESTRANEI - Non inserire alcun oggetto di alcun tipo all'interno di questo apparecchio. Il contatto con punti ad alta tensione può causare cortocircuiti, con conseguenti possibili incendi o folgorazioni. Fare attenzione a non rovesciare alcun tipo di liquido sull'apparecchio.

CONDENSA - Trasportando l'apparecchio da un ambiente freddo ad uno caldo, all'interno della sezione operativa dell'apparecchio può formarsi della condensa, che può essere causa di disfunzioni nelle prestazioni. Dopo aver portato l'apparecchio in un luogo a temperatura superiore a quella del precedente, attendere per circa 1 o 2 ore prima di passare all'uso dell'apparecchio stesso.

MANUTENZIONE - Non tentare per nessun motivo di riparare l'apparecchio da se stessi. L. 'apertura o la rimozione dei coperchi dell'apparecchio può risultare in esposizione a tensioni pericolose, o altri pericoli. Qualsiasi tipo di manutenzione deve essere affidato a personale di servizio qualificato. (V edere in proposito l'allegata Scheda di Manutenzione e Servizio.)

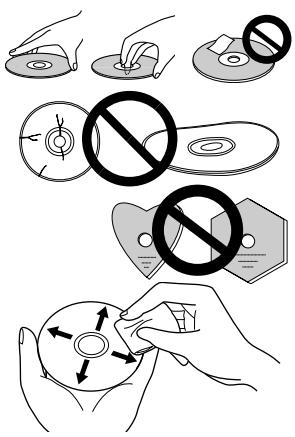

• Evitare di toccare o rigare la superficie del disco contenente i segnali (quella rilucente).
• Tenere il disco per i bordi, o per il foro centrale e il bordo.
• Non applicare fogli di carta o etichette al disco.
• I dischi deformati o rigati possono causare danni all'apparecchio e si consiglia quindi di eliminarli.
• Evitare l'uso di dischi di forme particolari (a cuore, ottagonali, ecc.).
• Per eliminare polvere e sporco strofinare il disco con un panno morbido in direzione dall'interno verso l'esterno del disco, evitando movimenti circolari.
• Non utilizzare agenti appositi per la pulizia di dischi, o altri agenti antistatici, che possono causare danni al disco stesso.

I dischi devono essere conservati negli appositi astucci per dischi DVD-R, e devono essere sempre accuratamente ripuliti da entrambi i lati, ma particolarmente da quello contenente i segnali sonori, prima dell'uso.

• Velocità di registrazione
  Velocità lineare costante normale (1x) e doppia (2x) per dischi DVD-R Velocità lineare costante normale (1x) per dischi DVD-RW Velocità lineare costante quadrupla (4x) e ottupla (8x) per dischi CD-R Velocità lineare costante quadrupla (4x) per dischi CD-RW

• Massima velocità di lettura

Velocità angolare costante quadrupla (4x) per dischi DVD-ROM Velocità angolare costante di 24 volte (24x) per dischi CD-ROM

• Dimensioni della memoria tampone

2 Mbyte (per registrazione); 512 Kbyte (per lettura)

- Modalità di trasferimento dei dati IDE:

Modalità PIO 4 e Modalità Multi Word DMA 2

- Può leggere CD Video

- Tipo da 5,25 pollici, integrato, a mezza altezza

- Uscita audio stereo

- Uscita per cuffia e comando del volume della cuffia

- Servomeccanismo ad inclinazione, di alta precisione

- Utilizzabile per CD in formato testo

Formato dei dischi utilizzabili (per lettura e registrazione)

Disco DVD a strato singolo, a doppio strato e da 80 mm

• DVD-R (per la registrazione: solo dischi da 650 nm)

- DVD-RW

• CD-ROM, modalità 1

• CD-ROM XA modalità 2 (forma 1, forma 2)

- Photo CD (a sessione singola o multipla)

- CD-DA

- CD-Extra (CD PLUS)

- CD-R

- CD-RW

* I dischi CD-RW ad alta velocità non possono essere utilizzati per la registrazione.

Nota:

Per la registrazione è necessario uno specifico programma di applicazione che consenta l'uso dei formati sopracitati.

CODICI REGIONALI

Il codice regionale può essere modificato SOLO 5 volte, compresa la predisposizione iniziale. Tenere presente che la 5a modifica diviene PERMANENTE e immodificabile, e regolarsi di conseguenza.

- I codici regionali fanno parte dello standard dei dischi DVD. Tuttavia l'inserimento del codice regionale sui dischi DVD è facoltativo. I dischi DVD senza specifica di codice regionale possono essere utilizzati su tutti i lettori e registratori.

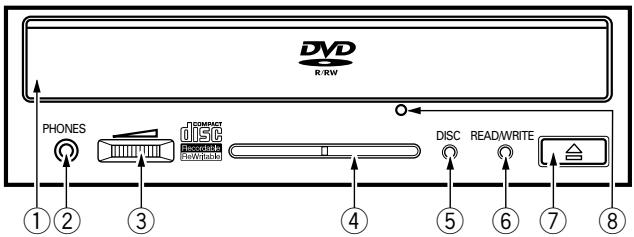

LATO ANTERIORE

① Fessura del vano portadischi

Aprire la fessura del vano portadischi agendo sul tasto di espulsione ed inserire nella fessura il disco CD o DVD con il lato etichettato rivolto verso l'alto. Per far entrare il disco dentro l'apparecchio premere di nuovo il tasto di espulsione o spingere il lato anteriore del disco stesso.
② Presa per la cuffia (PHONES)

Minipresa stereo per la cuffia.

Prima di inserire la spina della cuffia portare la “Manopola di comando del volume” sul minimo.

L'uscita audio del pannello posteriore rimane attivata anche in caso di inserimento di una spina nella presa per la cuffia.

③ Manopola di comando del volume

Questa manopola di comando consente di regolare il volume sonoro della cuffia.

Ruotando la manopola verso destra il volume aumenta, mentre ruotandola verso sinistra diminuisce.

④ Fori di ventilazione

Non bloccare i fori di ventilazione.

⑤ Indicazione del disco (DISC)

Si illumina quando viene inserito un disco.

Aprendo o chiudendo il piatto portadischi

Dischi a sola lettura

Dischi registrabili

Dischi di formato diverso

Lampeggia in verde

Si illumina in verde

Si illumina in arancione

Lampeggia in arancione

⑥ Indicazione di lettura (READ) e registrazione (WRITE)

La situazione operativa viene descritta nel modo seguente:

Nel corso della lettura

Nel corso della registrazione

Al verificarsi di errori

- Aumento anormale della temperatura interna:

- Lente o disco sporchi:

- Altri errori:

Si illumina in verde

Si illumina in arancione

Lampeggia in arancione

- Lampeggio ad intervalli di tempo regolari

- Lampeggio rapido per due volte consecutive, ripetute ad intervalli di tempo regolari.

- Lampeggio rapido per tre volte consecutive, ripetute ad intervalli di tempo regolari.

⑦ Tasto di espulsione (▲)

Agire su questo tasto per procedere all'inserimento o all'estrazione del disco.

⑧ Foro per l'espulsione forzata

Se il vano portadischi non si apre alla normale pressione del tasto di espulsione, inserire in questo foro uno stilo appuntito e spingere sino ad espulsione avvenuta.

Nel corso del funzionamento normale, per l'apertura del piatto portadischi si deve far uso del tasto di espulsione. Prima di agire sul foro di espulsione controllare che l'apparecchio sia stato spento (alimentazione disattivata) e che il disco abbia completamente smesso di ruotare.

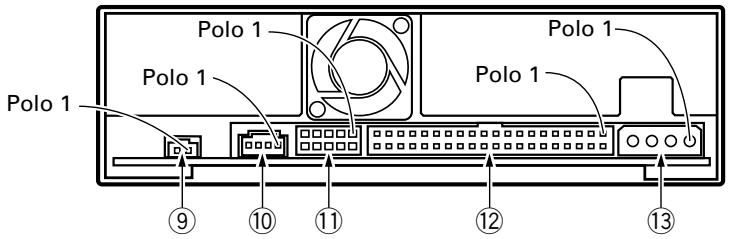

LATO POSTERIORE

⑨ Uscita audio digitale

Questo è un connettore per l'uscita di segnale audio digitale.

Polo	Nome	Funzione
1	GND	Messa a terra
2	Digital Out	Uscita di segnale audio digitale.

⑩ Uscita audio

Connettore per uscita audio analogica.

Questo connettore è compatibile con lo standard "Molex 70553". Scegliere un cavo di collegamento adatto allo scopo.

Polo	Nome	Funzione
1	L	Uscita del canale audio sinistro.
2	G	Messa a terra
3	G	Messa a terra
4	R	Uscita del canale audio destro

⑪ Ponte di configurazione del dispositivo

L'interruttore passa alla posizione ON (attivato) inserendo la spina a ponte. Prima di modificare le predisposizioni del ponte di configurazione verificare che l'apparecchio sia stato spento. Il polo 1 si trova in posizione attivata al momento dell'uscita dell'apparecchio dalla fabbrica.

Polo	Nome	Funzione
1	MA	Attivato.	Il drive viene usato in modalità principale.
2	SL	Attivato.	Il drive viene usato in modalità asservita.
3	CS	Attivato.	Uso della funzione di selezione del cavo.
4		Riservato.
5		Riservato.

⑫ Interfaccia IDE principale

Si tratta di un connettore I/O a 40 poli, di specifiche ATA.

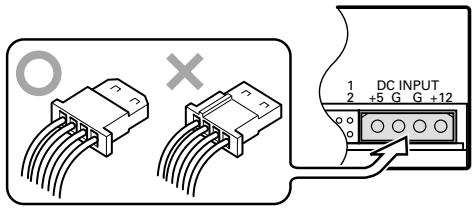

⑬ Ingresso di corrente continua

Polo	Nome	Funzione
1	+12	Ingresso dell'alimentazione a corrente continua a +12 V.
2	G	Messa a terra
3	G	Messa a terra
4	+5	Ingresso dell'alimentazione a corrente continua a +5 V.

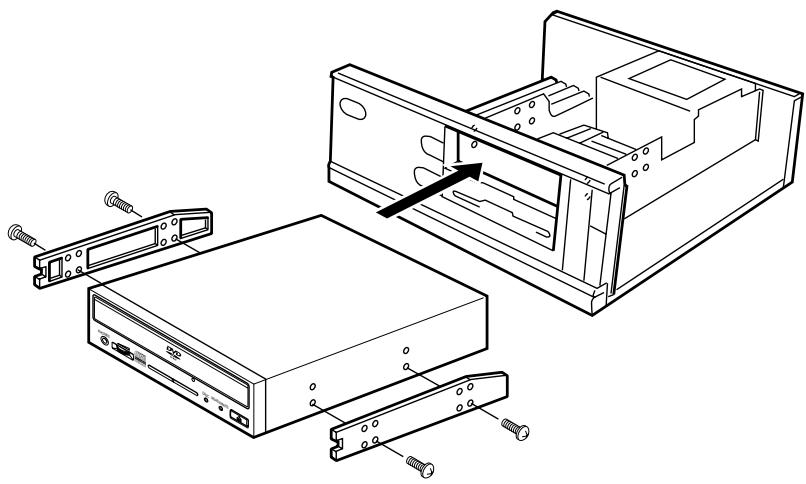

① Spegnere l'alimentazione del personal computer, e togliere il coperchio del pannello anteriore dell'apparecchio.
② Togliere il panello senza indicazioni, che si trova installato sul lato anteriore della fessura da 5,25 pollici.
③ Installare sul drive le guide fisse. In caso di necessità di guide scorrevoli, rivolgersi ad un rivenditore o al fabbricante del computer.
④ Inserire il drive nella fessura.
⑤ Se si rende necessario il bloccaggio, vedere il manuale di istruzioni del computer.

- Per il montaggio usare viti di lunghezza non superiore a 5 mm. L'uso di viti più lunghe può danneggiare il drive.

- Se le viti di montaggio sono lente le vibrazioni dovute alla rotazione del disco possono generare dei rumori di ferraglia, per prevenire il quale è necessario serrare molto bene le viti.

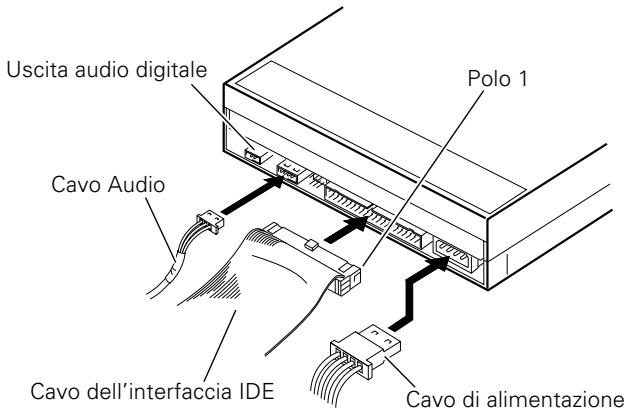

• Collegare il cavo di alimentazione proveniente dal personal computer. Effettuare il collegamento facendo attenzione alla posizione delle polarità.
• Collegare il cavo di interfaccia IDE. Verificare che il polo 1 del connettore IDE del drive sia collegato correttamente al polo 1 del cavo.
• Se si fa uso di una scheda sonora, collegare l'uscita audio alla scheda audio per mezzo di un cavo audio.

L'energia di alimentazione per questo dispositivo deve provenire dal personal computer al quale il dispositivo si trova collegato. Non utilizzare alcun'altra sorgente di alimentazione diversa da quella interna del personal computer.

[Posizionamento]

Il drive deve essere usato in posizione orizzontale.

[Dimensioni del dischi]

• dischi da 120 mm e da 80 mm

[Tasso di trasferimento dei dati]

Lettura dei dati (sostenuta)

DVD

Max. 3.600 Kbyte/sec. (trasferimento su 16 blocchi, in modalità a velocità angolare costante da 10,3 a 24 volte)

Registrazione dei dati (sostenuta)

DVD

Media 2.859 Kbyte/sec. (velocità 2x per DVD-R)

CD

Media 1.200 Kbyte/sec. (velocità 8x per CD-R)

Specifiche dell'interfaccia dell'elaboratore centrale

Modalità PIO 4 e Modalità Multi Word DMA 2 16,6 Mbyte/sec.

- Il tasso di trasferimento dei dati in uscita può subire variazioni in relazione alle condizioni del disco (rigature, ecc.).

[Tempo di accesso e tempo di ricerca]

Tempo di accesso (Accesso casuale, media)

DVD-ROM 200 ms

CD-ROM 180 ms

Tempo di ricerca (Ricerca casuale, media)

DVD-ROM 150 ms

CD-ROM 130 ms

[Caratteristiche audio]

Uscita di linea

0,7 ± 0,1 Vrms (con carico di 10 kΩ)

Uscita della cuffia

0,6 ± 0,5 Vrms (con carico di 32 Ω)

[Altro]

Alimentazione

Corrente continua a +12 V, 0,9 A

Corrente continua a +5 V, 1,6 A

Dimensioni (compreso il pannello anteriore)

148 (largh.) x 42,3 (alt.) x 207,5 (prof.) mm

Peso

1,1 kg

Gamma delle temperature utili per l'uso

da +5°C a +45°C

Gamma dell'umidità utile per l'uso

dal 5% all'85% (senza condensa)

Gamma delle temperature utili per la messa a riposo

da -40^ a +60^

Gamma dell'umidità utile per la messa a riposo

dal 5% al 90% (senza condensa)

[Accessori]

• Una presa a ponte per cortocircuitazione
• Un cavo audio
• Quattro viti per montaggio
• Un Istruzioni per l'uso

NOTA:

- I dati tecnici e l'aspetto esterno possono subire variazioni senza preavviso a seguito di miglioramenti apportati al prodotto.
