Marke	PIONEER
Modell	DVR-A03
Typ	Interner DVD-Laufwerk (5,25 Zoll Half-Height)
Abmessungen (B x H x T)	148 x 42,3 x 207,5 mm
Gewicht	1,1 kg
Stromversorgung	+12 V Gleichstrom (0,9 A) und +5 V Gleichstrom (1,6 A)
Schreibgeschwindigkeit DVD-R	1X und 2X (CLV)
Schreibgeschwindigkeit CD-R	4X und 8X (CLV)
Maximale Lesegeschwindigkeit DVD-ROM	4X (CAV)
Maximale Lesegeschwindigkeit CD-ROM	24X (CAV)
Pufferspeicher	2 MB (Schreiben) / 512 KB (Lesen)
Schnittstelle	IDE (PIO Modus 4 / DMA Multi-Wort Modus 2)
Audioausgang	Analoges Stereo (Molex 70553) und digital
Kopfhöreranschluss	Ja, mit Lautstärkeregler
Unterstützte Disc-Formate	DVD-R, DVD-RW, CD-R, CD-RW, CD-DA, CD-ROM, CD-RW, CD-Extra, usw.
Regionalcode	5-mal änderbar (letzte Änderung endgültig)
Reinigung	Nur feuchtes Tuch, keine flüssigen Reinigungsmittel oder Aerosole
Sicherheitshinweise	Nicht öffnen, nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren
Reparierbarkeit	Nur von qualifiziertem Personal; keine vom Benutzer reparierbaren Teile
Betriebstemperatur	+5°C bis +45°C
Betriebsfeuchtigkeit	5% bis 85% (nicht kondensierend)

Häufig gestellte Fragen - DVR-A03 PIONEER

Wie lege ich eine Disc in das DVR-A03-Laufwerk ein?

Drücken Sie die Auswurftaste, um das Fach zu öffnen. Legen Sie die Disc mit dem Etikett nach oben in die vorgesehene Position. Schließen Sie das Fach, indem Sie die Auswurftaste drücken oder das Fach vorsichtig hineinschieben.

Was tun, wenn sich das Fach nicht öffnet?

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, und warten Sie mehr als eine Minute, bis die Disc aufhört zu drehen. Führen Sie einen stabilen Stab in die Notauswurföffnung ein und drücken Sie, um das Fach auszuwerfen.

Wie reinige ich die Außenseite des Laufwerks?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Außenflächen. Verwenden Sie niemals Flüssigkeiten, Aerosol-Fleckenentferner oder Alkohol.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Entfernen Sie niemals die Abdeckung des Geräts, um Stromschlaggefahr zu vermeiden. Setzen Sie das Gerät keiner Feuchtigkeit oder Regen aus. Stellen Sie keine Wasserquellen in der Nähe auf. Überlassen Sie Reparaturen nur qualifiziertem Personal.

Kann ich speziell geformte Discs (Herz, Polygon) verwenden?

Nein, vermeiden Sie speziell geformte Discs, da sie das Laufwerk beschädigen können. Verwenden Sie nur standardmäßige runde Discs mit 120 mm oder 80 mm.

Wie ändere ich den Regionalcode des Laufwerks?

Der Regionalcode kann nur 5-mal geändert werden (die erste Änderung zählt). Die fünfte Änderung ist endgültig, seien Sie daher vorsichtig vor dem Ändern.

Was tun, wenn eine Disc nicht erkannt wird?

Überprüfen Sie, ob die Disc sauber, ohne Kratzer und im unterstützten Format (DVD-R, CD-R usw.) ist. Versuchen Sie, die Disc mit einem weichen Tuch von innen nach außen zu reinigen. Wenn das Problem weiterhin besteht, könnte die Disc oder das Laufwerk defekt sein.

Was sind die maximalen Schreibgeschwindigkeiten?

Für DVD-R beträgt die maximale Geschwindigkeit 2X (CLV). Für CD-R beträgt die maximale Geschwindigkeit 8X (CLV). Hochgeschwindigkeits-CD-RW werden beim Schreiben nicht unterstützt.

Kann ich dieses Laufwerk vertikal verwenden?

Nein, dieses Laufwerk darf nur in horizontaler Position verwendet werden. Eine vertikale Nutzung ist nicht möglich.

Was tun bei Kondensation am Laufwerk?

Wenn das Gerät von einem kalten an einen warmen Ort bewegt wird, kann sich Kondensation bilden. Lassen Sie das Produkt 1 bis 2 Stunden am neuen Ort, bevor Sie es wieder einschalten, um Leistungseinbußen zu vermeiden.

BEDIENUNGSANLEITUNG DVR-A03 PIONEER

A PROPOS DES CODES REGIONAUX

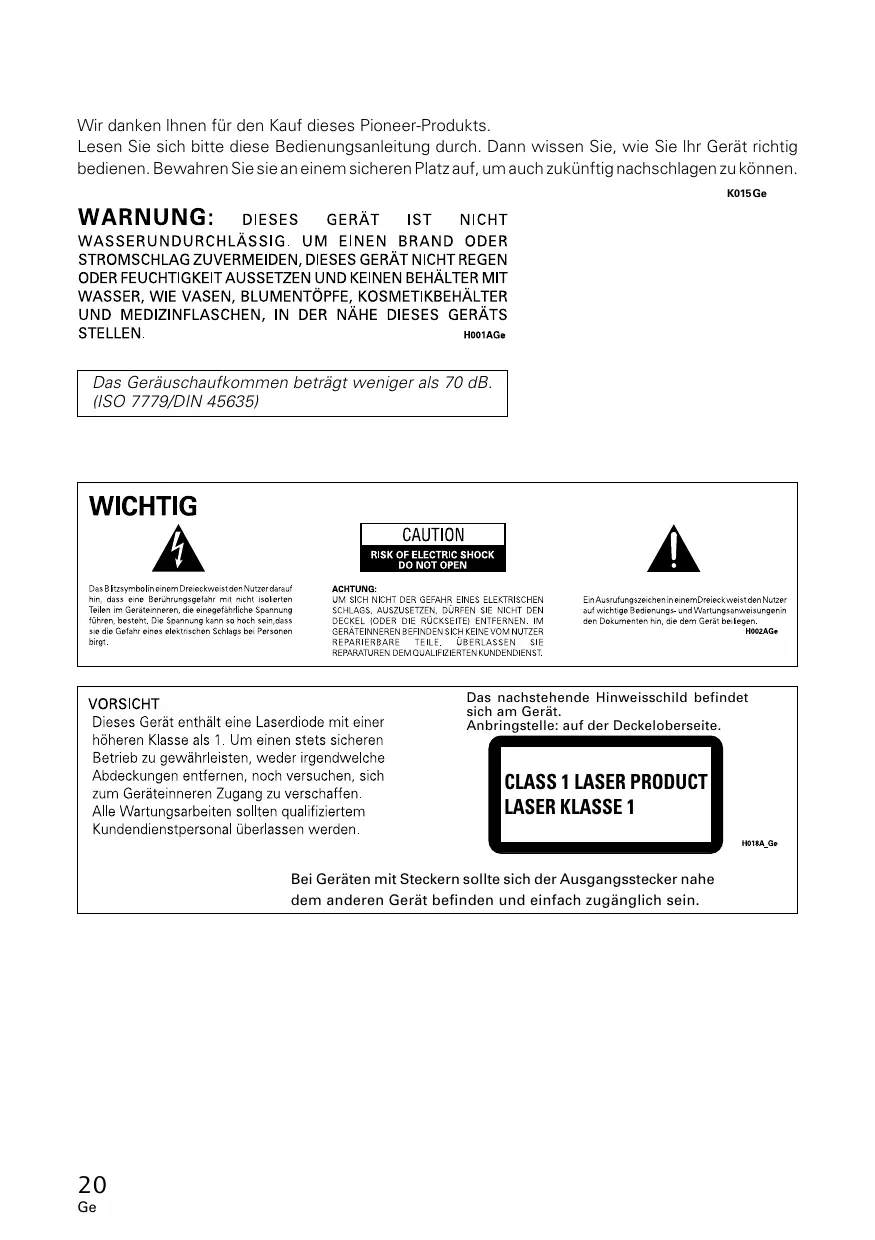

Wir danken Ihnen für den Kauf dieses Pioneer-Produkts.

Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie Ihr Gerät richtig bedienen. Bewahren Sie sie an einem sicheren Platz auf, um auch zukünftig nachschlagen zu können.

K015Ge

WARNUNG: DIESES GERÄT IST NICHT WASSERUNDURCHLÄSSIG. UM EINEN BRAND ODER STROMSCHLAG ZUVERMEIDEN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN UND KEINEN BEHÄLTER MIT WASSER, WIE VASEN, BLUMENTÖPFE, KOSMETIKBEHÄLTER UND MEDIZINFLASCHEN, IN DER NÄHE DIESES GERÄTS STELLEN. H001AGe

Das Geräuschaufkommen beträgt weniger als 70 dB. (ISO 7779/DIN 45635)

WICHTIG

Das Blitzsymbol in einem Dreieckweist den Nutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die einegeführliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlags bei Personen birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGS, AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

H002AGe

VORSICHT

Dieses Gerät enthält eine Laserdiode mit einer höheren Klasse als 1. Um einen stets sicheren Betrieb zu gewährleisten, weder irgendwelche Abdeckungen entfernen, noch versuchen, sich zum Geräteinneren Zugang zu verschaffen. Alle Wartungsarbeiten sollten qualifiziertem Kundendienstpersonal überlassen werden.

Das nachstehende Hinweisschild befindet sich am Gerät. Anbringstelle: auf der Deckeloberseite.

Bei Geräten mit Steckern sollte sich der Ausgangsstecker nahe dem anderen Gerät befinden und einfach zugänglich sein.

Um Ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres DVD-R/RW-writers zu maximieren, lesen Sie diese Sicherheitsvorschriften bitte sorgfältig durch:

ANORDNUNG - Dieses DVD-R/RW-writers ist ausschließlich für Horizontalbetrieb vorgesehen. Vertikalbetrieb ist nicht möglich.

BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Wählen Sie einen Ort, wo keine Vibrationen bzw. starke Erschütterungen auf das Gerät einwirken können.

SPANNUNG - Vor dem Einbau des DVD-R/RW-writers sind der Computer und sämtliche angeschlossenen Peripheriegeräte auszuschalten.

LESEN SIE DIE ANLEITUNGSSCHRITTE - Vor der Inbetriebnahme des DVD-R/RW-writers sind alle Sicherheits- und Betriebsanleitungen durchzulesen.

AUFBEWAHRUNGSHINWEISE - Bewahren Sie die Sicherheits- und Betriebsanleitungen für zukünftige Benutzung griffbereit auf.

BEFOLGUNG DER ANLEITUNGSSCHRITTE - Befolgen Sie bitte alle Bedienungs- und Handhabungshinweise.

BEACHTUNG ALLER WARNUNGEN - Sämtliche Warnhinweise müssen sorgfältig beachtet werden.

REINIGUNG - KEIN flüssiges Reinigungsmittel, Reinigungssprühmittel oder Alkohol verwenden. Benutzen Sie zum Reinigen des äußeren Gehäuses ausschließlich einen feuchten Lappen.

WASSER UND FEUCHTIGKEIT - Betreiben Sie das Gerät NIEMALS in unmittelbarer Nähe von Wasser!

STROMVERSORGUNG - Betreiben Sie das Gerät nur mit dem Stromversorgungstyp, der auf dem Aufkleber angegeben ist. Wenn Sie sich über die vorliegende Netzspannung nicht sicher sind, sprechen Sie bitte mit Ihrem autorisierten Pioneer-Händler.

NETZÜBERLASTUNG - NIEMALS Wandsteckdosen und Verlängerungskabel überlasten! Ein Brand oder Stromschlag können die Folge sein.

EINDRINGEN VON FLÜSSIGKEITEN UND FREMDKÖRPERN - Niemals Fremdkörper in das Geräteinnere eindringen lassen. Das Berühren von unter Spannung stehenden Kontakten kann zu einem Kurzschluß führen, was einen Brand oder Stromschlag auslösen kann. Vorsicht, damit keine Flüssigkeiten auf dem Gerät verschüttet werden.

KONDENSATION - Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird, verursacht der Feuchtigkeitsniederschlag in Gerät eine merkliche Leistungsminderung. Betreiben Sie das Gerät deshalb nicht für ca. 1 bis 2 Stunden, bis sich die Bauteile der Umgebungstemperatur angeglichen haben.

WARTUNG - Nicht den Versuch unternehmen, das Gerät selbst zu reparieren! Das Öffnen oder Entfernen von Abdeckungen kann einen Stromschlag sowie andere Gefahren auslösen. Überlassen Sie sämtliche Wartungsarbeiten unserem qualifizierten Kundendienstpersonal. (Beziehen Sie sich bitte auf das miteingeschlossene Kundendienstverzeichnis.)

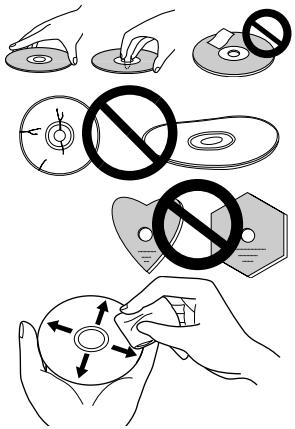

• Zu vermeiden ist das Berühren oder Zerkratzen der Signalfläche (glänzende Seite) der Platte.
• Die Platte entweder an den Rändern oder im Loch in der Mitte und am Rand fassen.
• Auf der Platte dürfen weder Papier noch Etiketten angebracht werden.
• Keine gewölbten oder rissigen Platten verwenden (da diese das Laufwerk beschädigen könnten).
• Keine Platten mit Spezialformen, wie z.B. Herzen oder Vielecke, verwenden.
• Staub oder Flusen mit einem weichen Lappen von der Platte entfernen, indem man diese von innen nach außen (statt in kreisförmigen Bewegungen) abwischt.
• Keine Schallplattenreinigungs- oder antistatischen Mittel verwenden, da diese die Platte beschädigen könnten.

Bewahren Sie nicht benutzte Discs stets in geeigneten DVD-R-Behältern auf, und prüfen Sie die Discs vor dem Einlegen auf Verschmutzungen oder Staub (insbesondere die Aufzeichnungsseite).

• Schreibgeschwindigkeit CLV 1X und 2X bei DVD-R CLV 1X bei DVD-RW CLV 4X und 8X bei CD-R CLV 4X bei CD-RW

- Maximale Lesegeschwindigkeit CAV 4X bei DVD-ROM CAV 24X bei CD-ROM

- Puffer-Speicherkapazität: 2 MByte (Schreiben), 512 KByte (Lesen)

- IDE-Datenübertragungsmodus: PIO Modus 4/Multi Word DMA Modus 2

- Unterstützt Video-CDs

• 5,25-Zoll-Einbauttyp halber Höhe

- Stereo-Audioausgang

- Kopfhörer-Ausgang & Kopfhörer-Lautstärkeregler

• Hochgenauer Neige-Servomechanismus

- Unterstützt CD-Textformat

Disc-Format (Lesen/Schreiben)

• DVD-Einzelschicht/Dualschicht/80-mm-Disc
• DVD-R (für Schreiben nur 650-nm-Discs)
- DVD-RW
- CD-ROM Modus 1
• CD-ROM XA Modus 2 (form 1, form2)
• Photo CD (Einzel- und Mehrfach-Session)
- CD-DA
- CD-Extra (CD PLUS)
- CD-R
- CD-RW

*Schreiben wird bei Hochgeschwindigkeits-CD-RW nicht unterstützt.

Hinweis:

Zum Schreiben ist ein spezielles Anwendungsprogramm erforderlich, das das obige Format unterstützt.

ÜBER REGIONALCODES

Der Regionalcode kann NUR 5mal geändert werden, einschließlich der ersten Einstellung. Beachten Sie, dass die 5. Änderung PERMANENT ist, und lassen Sie bitte daher bei der Änderung von Regionalcodes Vorsicht walten.

- Regionalcodes sind Teil des DVD-Standards. Auf DVD-Platten sind Regionalcodes jedoch nur bedingt vorhanden. DVD-Platten ohne Angabe eines Regionalcodes lassen sich auf allen Geräten abspielen.

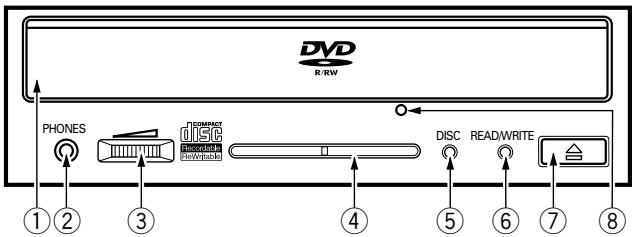

VORDERANSICHT

① Disc-Schublade

Öffnen Sie die Schublade, indem Sie die Eject-Taste drücken. Legen Sie dann eine CD oder DVD in den Schlitz, wobei die Beschriftung oben liegt. Drücken Sie die Eject-Taste oder drücken Sie vorne an der Schublade, um die Schublade mit der Disc zu laden.

② Kopfhörer-Buchse (PHONES)

Stereo-Mini-Buchse für Kopfhörer.

Stellen Sie den Lautstärkeregler auf minimale Lautstärke, bevor Sie den Stecker des Kopfhörers einstecken.

Der Audioausgang auf der Rückseite ist auch dann aktiviert, wenn der Kopfhörerstecker eingesteckt ist.

③ Lautstärkeregler

Mit diesem Regler können Sie die Lautstärke im Kopfhörer einstellen.

Wenn der Knopf nach rechts gedreht wird, erhöht sich die Kopfhörer-Lautstärke, wenn er nach links gedreht wird, verringert sich die Lautstärke.

④ Lüftungsöffnungen

Dieser Teil darf nicht verdeckt werden.

⑤ Disc-Anzeige (DISC)

Leuchtet nach dem Einlegen einer Disc.

Beim Öffnen oder Schließen der Schublade

Disc, die nur gelesen werden kann

Beschreibbare Disc

Nicht unterstützte Disc

blinkt grün

leuchtet grün

leuchtet orange

blinkt orange

⑥ Lese-/Schreibanzeige (READ/WRITE)

Der Betriebsstatus wird wie folgt angezeigt:

Während des Lesens

leuchtet grün

Während des Schreibens

leuchtet orange

Wenn ein Fehler auftritt

blinkt orange

- Anormaler Anstieg der internen Temperatur

- Blinkt 1x, dann Wiederholung

• Linse oder Disc verschmutzt

- Blinkt 2x, dann Wiederholung

- Anderer Fehler

- Blinkt 3x, dann Wiederholung

⑦ Eject-Taste (▲)

Drücken Sie diese Taste, um die Disc einzulegen bzw. herauszunehmen.

⑧ Loch für erzwungenen Auswurf

Wenn die Schublade nach dem Drücken der Eject-Taste nicht ausfährt, führen Sie eine unbiegsame Stange in das Loch ein und drücken sie, um die Disc auszuwerfen. Im normalen Betrieb wird eine Disc mittels Eject-Taste ausgeworfen. Achten Sie vor dem Zugriff auf das Auswurfloch darauf, dass die Netzversorgung des Laufwerks ausgeschaltet ist, und warten Sie länger als eine Minute, bis sich die Disc nicht mehr dreht.

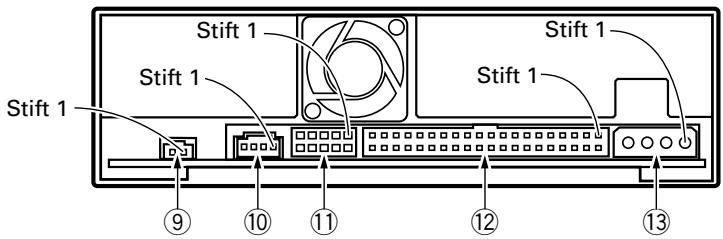

RÜCKANSICHT

⑨ Digital-Audioausgang

Hier handelt es sich um einen Anschluß für ein digitales Audioausgangssignal.

Stift	Bezeichnung	Funktion
1	GND	Masse.
2	Digital Out	Digital-Audioausgang.

⑩ Audioausgang

An dieser Buchse liegt das analoge Audiosignal an.

Diese Buchse ist zu 'Molex 70553' kompatibel. Wählen Sie ein passendes Verbindungskabel.

Stift	Bezeichnung	Funktion
1	L	Audioausgangssignal, linker Kanal.
2	G	Masse.
3	G	Masse.
4	R	Audioausgangssignal, rechter Kanal.

⑪ Gerätekonfigurationsbrücke

Der Schalter ist eingeschaltet, wenn Brücke gesetzt ist.

Stellen Sie sicher, dass das Laufwerk ausgeschaltet ist, bevor Sie die Brückeneinstellung ändern.

Pin Nr. 1 ist werkseitig auf „Ein“ gesetzt.

Stift	Bezeichnung	Funktion
1	MA	Ein	Das Laufwerk wird im Master-Modus verwendet.
2	SL	Ein	Das Laufwerk wird im Slave-Modus verwendet.
3	CS	Ein	Verwendung der Funktion „Cabel Select“.
4		Reserviert.
5		Reserviert.

⑫ Host IDE-Schnittstelle

Dies ist eine 40-Pin-I/O-Buchse gemäß den ATA-Spezifikationen.

⑬ Gleichspannungseingang

Stift	Bezeichnung	Funktion
1	+12	Spannungsversorgungseingang für +12 V Gleichspannung
2	G	Masse.
3	G	Masse.
4	+5	Spannungsversorgungseingang für +5 V Gleichspannung

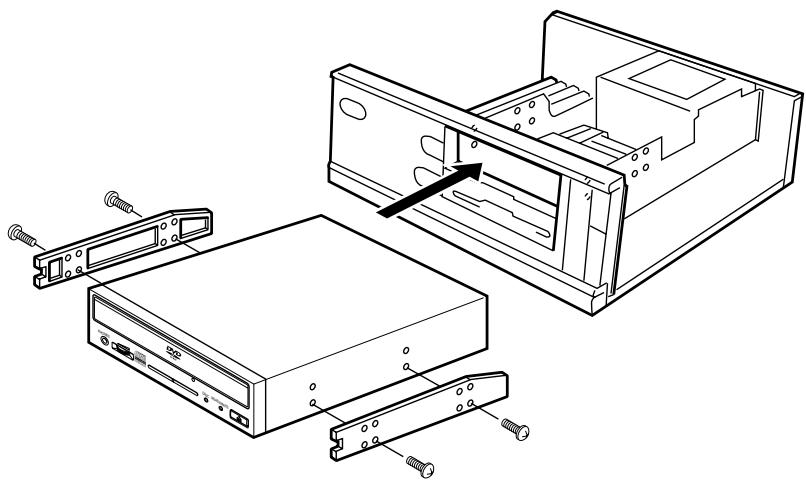

① Schalten Sie die Spannungsversorgung des Personal-Computers aus und nehmen Sie die Abdeckung oder die Frontplatte ab.
② Entfernen Sie die Blende von einem leeren 5,25-Zoll-Laufwerkschacht.
③ Befestigen Sie die Klemmschiebeschienen an das Laufwerk. (Wenn Schiebeschienen benötigt werden, wenden Sie sich an das Geschäft, wo Sie den Computer erworben haben, oder an den Hersteller des Computers.)
④ Schieben Sie das Laufwerk in den Schacht ein.
⑤Wenn eine Befestigung erforderlich ist, befestigen Sie das Laufwerk gemäß den Anweisungen im Handbuch des Computers.

- Verwenden Sie Montageschrauben mit einer Länge von höchstens 5 mm. Durch längere Schrauben kann das Laufwerk beschädigt werden.

- Bei lockeren Befestigungsschrauben erzeugen die Vibrationen durch die rotierende DVD/CD ein störendes Geräusch.

Die Schrauben müssen daher gut festgezogen werden.

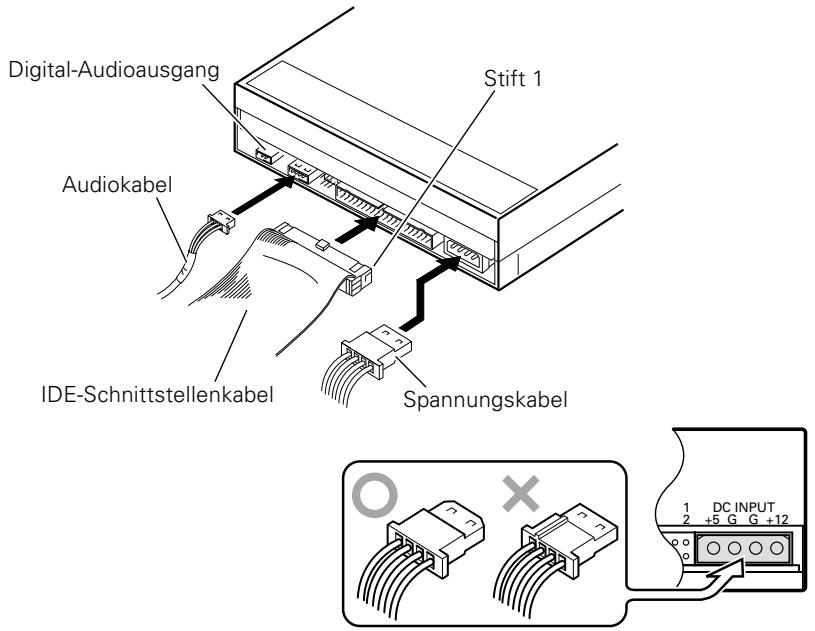

• Schließen Sie das Spannungskabel vom Computer an. Achten Sie dabei auf die richtige Ausrichtung des Steckers.
• Schließen Sie das IDE-Schnittstellenkabel an. Vergewissern Sie sich, daß der Stift 1 des IDE-Anschlusses richtig mit dem Stift 1 des Steckers verbunden ist.
• Wenn eine Soundkarte vorhanden ist, verbinden Sie den Audio-Ausgang über ein Audiokabel mit der Soundkarte.

Die Stromversorgung für dieses Greät muß unbedingt über den damit verbundenen Computer erfolgen. Es darf nur das im Personal-Computer eingebaute Netzteil verwendet werden.

[Lage]

Dieses Laufwerk ist für den horizontalen Betrieb vorgesehen.

[Disc-Größe]

- 120 mm / 80 mm

[Datenübertragungsrate]

Daten lesen (Dauerüber-tragungsrate)

DVD

(10,3-24X CAV-Modus über 16-Block-Übertragung)

Daten schreiben (Dauerüber-tragungsrate)

DVD

Durchschn. 2.859 KBytes/sec. (2X DVD-R Schreiben)

CD

Durchschn. 1.200 KBytes/sec. (8X CD-R Schreiben)

Host-Schnittstellendaten

PIO Modus 4, Multi Word DMA Modus 2

16,6 MByte/s

• Die Datenübertragungsrate kann vom Disc-Zustand (Kratzer usw.) beeinflusst werden.

[Zugriffszeit/Suchzeit]

Zugriffszeit (Random-Durchschnitt)

DVD-ROM 200 ms

CD-ROM 180 ms

Suchzeit (Random-Durchschnitt)

DVD-ROM 150 ms

CD-ROM 130 ms

[Audiodaten]

Line Out

0,7 ± 0,1 Vrms (Last 10 kOhm)

Kopfhörer Out

0,6 ± 0,5 Vrms (Last 32 Ohm)

[Sonstiges]

Spannungsversorgung

Gleichstrom +12 V, 0,9 A

Gleichstrom +5 V, 1,6 A

Außenabmessungen (einschließlich Frontplatte)

148 (B) × 42,3 (H) × 207,5 (T) mm

Gewicht

1,1 kg

Betriebstemperatur

+5°C bis +45°C

Betriebsluftfeuchtigkeit

5% bis 85% (keine Kondensation)

Lagertemperatur

-40^ bis +60^

Lagerluftfeuchtigkeit

5% bis 90% (keine Kondensation)

[Zubehör]

1 Kurzschlußstecker

1 Audiokabel

4 Montageschraube

1 Bedienungsanleitung

HINWEIS:

Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.
