GEBRUIKSAANWIJZING X23 SW+ MEDION

Bedienungsanleitung Notice d'utilisation Gebruiksaanwijzing

Slimme stofzuigdweilrobot

met afzuigstation

1. Over deze gebruiksaanwijzing ....64

1.1. Betekenis van de symbolen 64

FR

1. Gebruiksdoel 65

.N65

1. Veiligheids voorschriften

3.1. Informatie over de accu 68

1. Inhoud van de levering 69

ES

1. Overzicht van het apparaat ....70

5.1. Betekenis controlelampjes 172

1. Stofzuigdweilrobot voorbereiden....73

6.1. Afzuig-/laadstation op de vloerbeschermingsmat plaatsen 73

6.2. Afzuig-/laadstation opstellen....74

6.3. Accu opladen....74

1. Stofzuiger bedienen 75

7.1. Extra borstelset 75

1. Dweilmodus 76

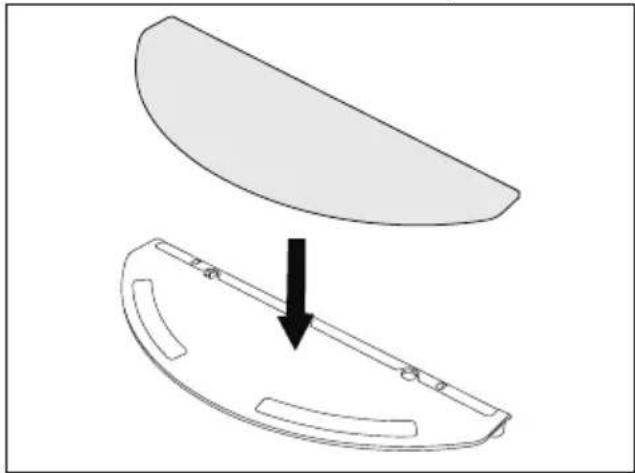

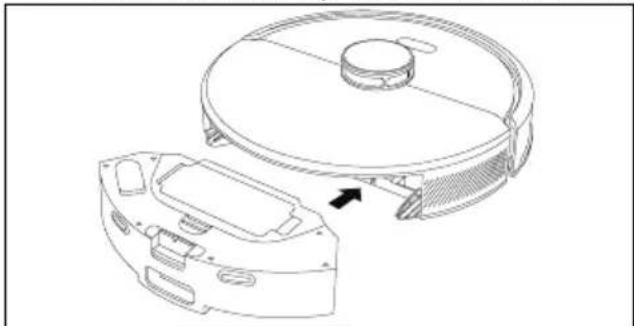

8.1. Voorbereiden van het waterreservoir 76

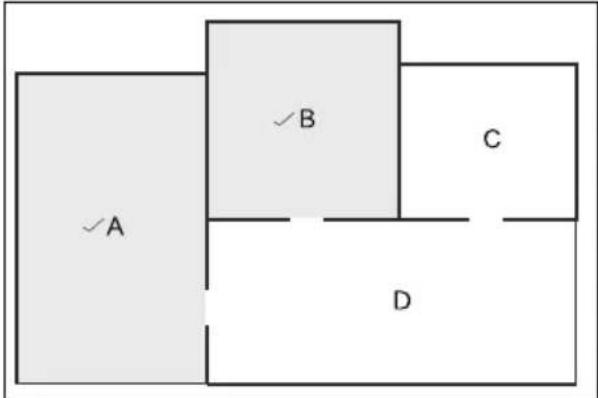

1. Schoonmaakschema maken....77

2. App-besturing....78

10.2. Apparaat verbinden met de app 78

10.3. Wifi resetten....79

1. Reiniging en onderhoud 79

11.1. Reinigings- en vervangingsinterval.... 79

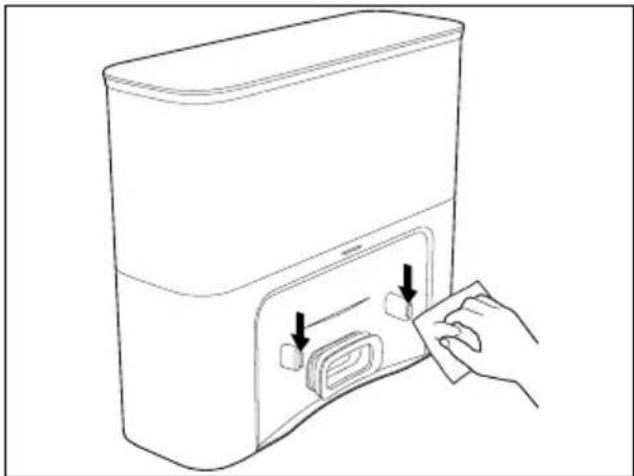

11.2. Oppervlakken reinigen....80

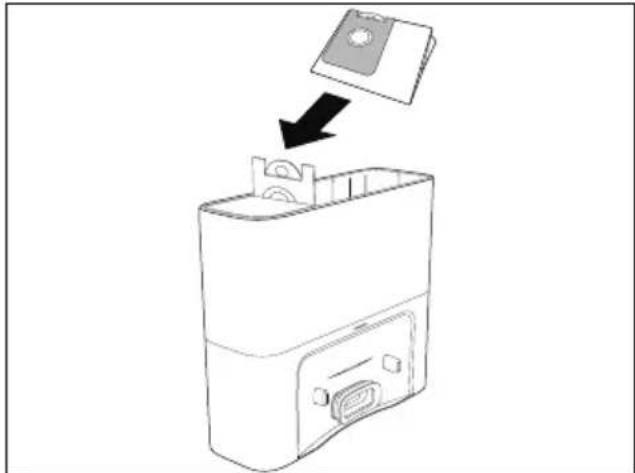

11.3. Stofreservoir van het afzuig-/laadstation vervangen 81

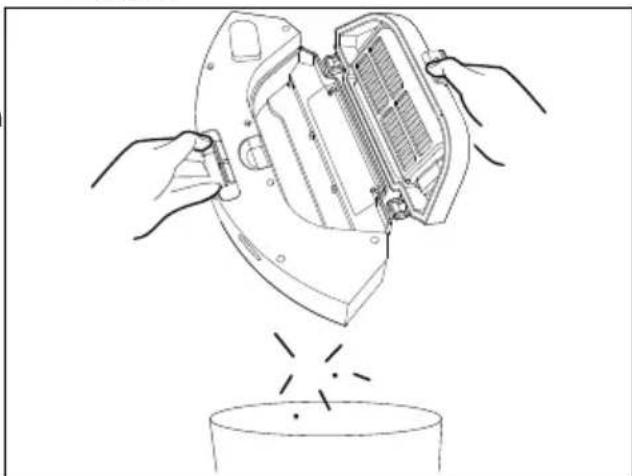

11.4. Stofreservoir/waterreservoir reinigen 81

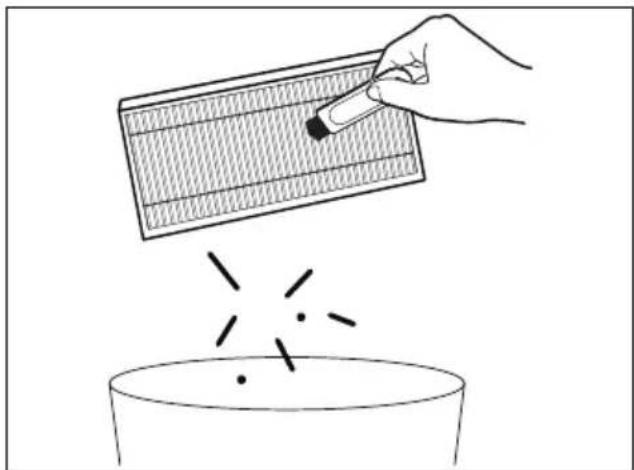

11.5. Stofffilter reinigen 82

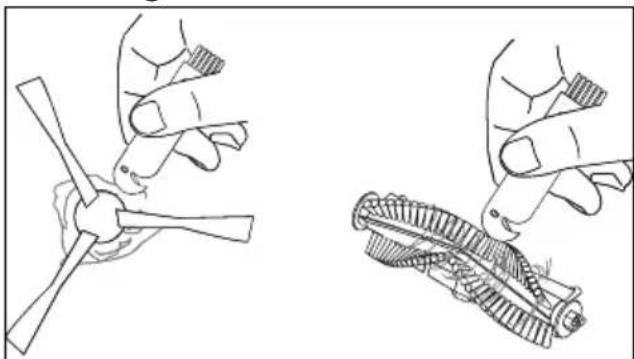

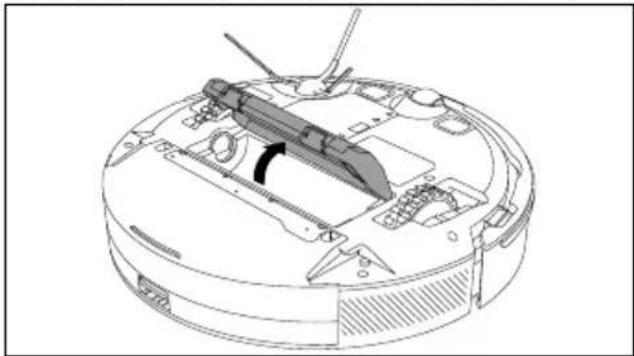

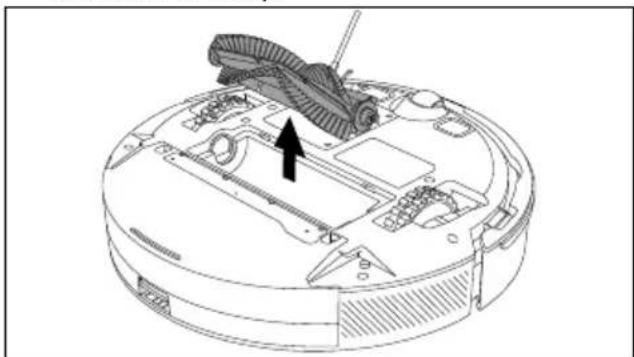

11.6. Zuigopening en borstel reinigen 82

11.7. Zijborstels reinigen.... 83

11.8. Loopwiel/voorste aandrijfwiel reinigen 83

11.9. De dweildoek/het dweilopzetstuk reinigen 83

1. Accu vervangen....84

2. Apparaat langere tijd niet gebruiken....84

3. Probleemoplossing/verhelpen van storingen....84

4. Reserveonderdelen.... 87

5. Technische gegevens 87

16.1. Informatie over wifi/Bluetooth ^® 88

1. EU-conformiteitsinformatie 88

2. Informatie over handelsmerken....88

3. Afvalverwerking....89

4. Service-informatie....90

5. Colofon....91

1. Over deze gebruiks- aanwijzing

Hartelijk dank dat je voor ons product hebt gekozen. Wij wensen u veel plezier met het apparaat.

Lees de veiligheidsvoorschriften aandachtig door voordat u het product in gebruik neemt. Neem de waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.

Houd de gebruiksaanwijzing altijd binnen handbereik. Geef als u het apparaat verkoopt of doorgeeft ook altijd deze gebruiksaanwijzing mee, omdat deze een essentieel onderdeel van het product is.

1.1. Betekenis van de symbolen

Neem de waarschuwingen in acht als een paragraaf met één van de onderstaande waarschuwingssymbolen is gemarkeerd. De in de tekst beschreven gevaren moeten worden vermeden om de mogelijke gevolgen te voorkomen.

GEVAAR!

Waarschuwing voor direct levensgevaar!

WAARSCHUWING!

Waarschuwing voor mogelijk levensgevaar en/of ernstig blijvend letsel!

WAARSCHUWING!

Waarschuwing voor gevaar door een elektrische schok!

WAARSCHUWING!

Waarschuwing voor gevaar door explosiegevaarlijke stoffen!

VOORZICHTIG!

Waarschuwing voor mogelijk matig ernstig en/of licht letsel!

LET OP!

Neem de aanwijzingen in acht om materiële schade te voorkomen!

Meer informatie over het gebruik van het apparaat!

LET OP!

Neem de aanwijzingen in de gebruiksaanwijzing in acht!

Symbool voor veiligheids- klasse II

Symbool voor gelijkstroom

Symbool voor wisselstroom

Smeltzekering

Apparaten met dit symbool zijn voorzien van een smelt-zekering die doorbrandt en het circuit onderbreekt bij het overschrijden van de genoem-de nominale stroom (T3,15A).

Gebruik binnenshuis

2. Gebruiksdoel

De stofzuigdweilrobot is bedoeld voor het zelfstandig droog en nat reinigen van gladde en vlakke vloeren binnenshuis.

Gebruik het apparaat niet in de openlucht.

Dit apparaat is bedoeld voor gebruik in particuliere huishoudens en vergelijkbare huishoudelijke toepassingen, bijvoorbeeld

• in keukens voor de medewerkers van winkels, kantoren en andere bedrijven;
  • op boerderijen;
  • door klanten in hotels, motels en andere accommodaties;
• in bed and breakfasts.

Het apparaat is niet bedoeld voor commercieel en industrieel gebruik.

Houd er rekening mee dat bij gebruik van het apparaat voor een ander doel dan waarvoor het is bestemd, de aansprakelijkheid vervalt:

▶ Bouw het apparaat zonder onze toestemming niet om en gebruik het niet met hulp- of aanbouwapparaten die niet door ons zijn goedgekeurd of geleverd.
- Gebruik uitsluitend door ons geleverde of goedgekeurde reserveonderdelen en accessoires.
Neem alle informatie in deze gebruiksaanwijzing in acht en houd u in het bijzonder aan de veiligheidsvoorschriften. ledere andere vorm van gebruik geldt als niet in overeenstemming met het gebruiksdoel en kan letsel of materiële schade tot gevolg hebben.

3. Veiligheids- voorschriften

DE

FR

NL
■ Bewaar het apparaat en de accessoires buiten het bereik van kinderen.
■ Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met een lichamelijke, zintuiglijke of verstandelijke beperking of gebrek aan kennis en/of ervaring, mits iemand toe-zicht op hen houdt of hun instructie heeft gegeven hoe ze het apparaat veilig kunnen gebruiken en ze hebben begrepen welke gevaren het gebruik van het apparaat met zich meebrengt.

■ Kinderen mogen niet met het apparaat spelen.

■ Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze ouder zijn dan 8 jaar en er iemand toezicht op hen houdt.

■ Kinderen die jonger zijn dan 8 jaar, moeten uit de buurt van het apparaat en het netsnoer worden gehouden.

GEVAAR!

Gevaar voor elektri- sche schok!

Stroomvoerende onderdelen. Er bestaat gevaar voor een elektrische schok of kortsluiting.

■ Gebruik het laadstation om de accu op te laden.

■ Het laadstation mag alleen in droge binnenruimtes worden gebruikt.

■ Sluit het netsnoer alleen aan op een volgens de voorschriften geïnstalleerd, goed bereikbaar stopcontact. De lokale netspanning moet overeenkomen met de technische gegevens van het apparaat.

■ Zorg ervoor dat het stop-contact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het elektriciteits-net.

■ Trek het netsnoer altijd aan de stekker uit het stopcontact en trek nooit aan het netsnoer zelf. Zorg ervoor dat er geen knikken in het netsnoer komen en dat het snoer nergens klem zit.

■ Trek de stekker van het apparaat uit het stopcontact:

- voordat u het apparaat reinigt of onderhoudt;

- bij beschadiging van de stekker, het netsnoer, het laadstation of van het apparaat;

- als er vloeistoffen of vreemde voorwerpen in het apparaat terecht zijn gekomen;

– vóór het monteren en de- monteren van accessoires;

- wanneer het apparaat vochtig of nat is geworden;

- bij langere afwezigheid; - bij onweer.

■ Gebruik het apparaat alleen in gesloten ruimtes en stel het apparaat niet bloot aan druip- of spatwater.

■ Pak het apparaat tijdens het opladen niet vast met vochtige of natte handen.

■ Controleer de stofzuigdweilrobot en het netsnoer voor ingebruikname en telkens na gebruik op beschadigingen.

■ Gebruik de stofzuigdweilrobot niet als het apparaat

zelf, het laadstation of het netsnoer zichtbaar beschadigd is.

■ Als u transportschade ontdekt, neem dan onmiddellijk contact op met het Service Center.
■ Dompel de stofzuigdweilrobot, het laadstation of de netadapter nooit onder in water of vloeistoffen!

WAARSCHUWING!

Explosiegevaar!

Bij het opzuigen van brand- gevaarlijke vloeistoffen en be- paalde vaste stoffen bestaat er gevaar voor brand of explosie.

■ Gebruik het apparaat niet in de directe nabijheid van licht ontvlambare materia- len.
■ Zuig geen scherpe of licht ontvlambare voorwerpen en vloeistoffen, zoals lucifers, hete as of benzine op.
■ Zuig in geen geval tonerstof (van laserprinters en kopi-eerapparaten) op.

VOORZICHTIG!

Gevaar voor letsel/ schade aan het apparaat!

Bij onjuist gebruik bestaat er gevaar voor letsel en/of voor schade aan het apparaat.

■ Gebruik het apparaat alleen voor het opzuigen van kleine hoeveelheden stof, vuil en kruimels. Leeg het stofreservoir telkens na gebruik.
■ Gebruik het apparaat niet om vloeistoffen of vochtig vuil op te zuigen. Laat nat gereinigde tapijten vóór het zuigen volledig drogen.
■ Voorkom struikelgevaar door geen verlengsnoer te gebruiken en aanwezige personen te wijzen op de aanwezigheid van de stofzuigdweilrobot.
■ Dek de sensoren en ventilatiesleuven van de stofzuigd- weilrobot niet af.
■ Vermijd botsingen met ruwe, geborstelde of korrelige oppervlakken (bijvoorbeeld plinten bij de open haard of kachel), omdat de oppervlakken zelf of die op het apparaat beschadigd

kunnen raken. Zorg ervoor dat deze gebieden niet gestofzuigd worden.

3.1. Informatie over de accu

In het apparaat zit een uitneembare lithiumionaccu (zie "12. Accu vervangen" op blz. 84).

GEVAAR!

Explosiegevaar!

Als accu's worden blootgesteld aan grote hitte, kunnen ze exploderen.

Extreme temperaturen heb- ben bovendien een negatieve invloed op het laadvermogen van de accu.

■ Gooi het apparaat / de accu niet in het vuur.
■ Stel het apparaat / de accu niet bloot aan extreme om-standigheden. Vermijd:

– hoge luchtvochtigheid of vocht;
- extreem hoge (> 40 °C) of lage temperaturen (< 0 °C),
- direct zonlicht;
- open vuur.

■ Gebruik het laadstation nie

in een sterk reflecterende omgeving, bijvoorbeeld in direct zonlicht of in de buurt van spiegels.

LET OP!

Mogelijke beschadi- ging van de accu!

Door een onjuiste behandeling kan de accu onherstelbaar be- schadigd raken.

■ Vermijd harde stoten en schokken.
■ Laad de accu regelmatig en indien mogelijk volledig op. Zorg ervoor dat de accu niet gedurende langere tijd ont-laden blijft.
■ Als de accu niet meer of slechts gedeeltelijk kan worden opgeladen, neem dan contact op met het Service Center.
■ Gebruik geen beschadigde opladers.
■ Gooi de batterij op een milieuvriendelijke manier weg (zie "19. Afvalverwerking" op blz. 89).
■ Gebruik voor het opladen van de accu uitsluitend het inbegrepen laadstation.

De laserafstandsmeter voldoet aan de laserproductnorm IEC 60825-1:2014 klasse 1 en genereert geen gevaarlijke laserstraling.

4. Inhoud van de leve- ring

GEVAAR!

Verstikkingsgevaar!

Er bestaat verstikkingsgevaar door het inslikken of inademen van kleine onderdelen of folie.

■ Houd de verpakkingsfolie uit de buurt van kinderen.

Controleer de levering op volledigheid en informeer ons binnen 14 dagen na aankoop als de levering niet compleet is.

Het door u gekochte pakket moet het volgende bevatten:

- Stofzuigdweilrobot met geintegreerde lithiumionaccu, incl.

• 1 x dweilopzetstuk
• 1 x 2-in-1-stofreservoir
• 1 x afzuigstation
• 4 x doekjes

- 4 x HEPA-H13-filters/sponsfilters (inclusief 3x reservefilters)

- 1 x fluffy-borstel

- 1 x rubberen borstel

- 1 x standaardborstel

- 6 x stofzak 2,5 l

- 5 x zijborstels

- 1 x reinigingskwast

- 1 x vloerbeschermingsmat

- 1 x beknopte gebruiksaanwijzing

5. Overzicht van het ap- paraat

1 2 3 4 5 6 7

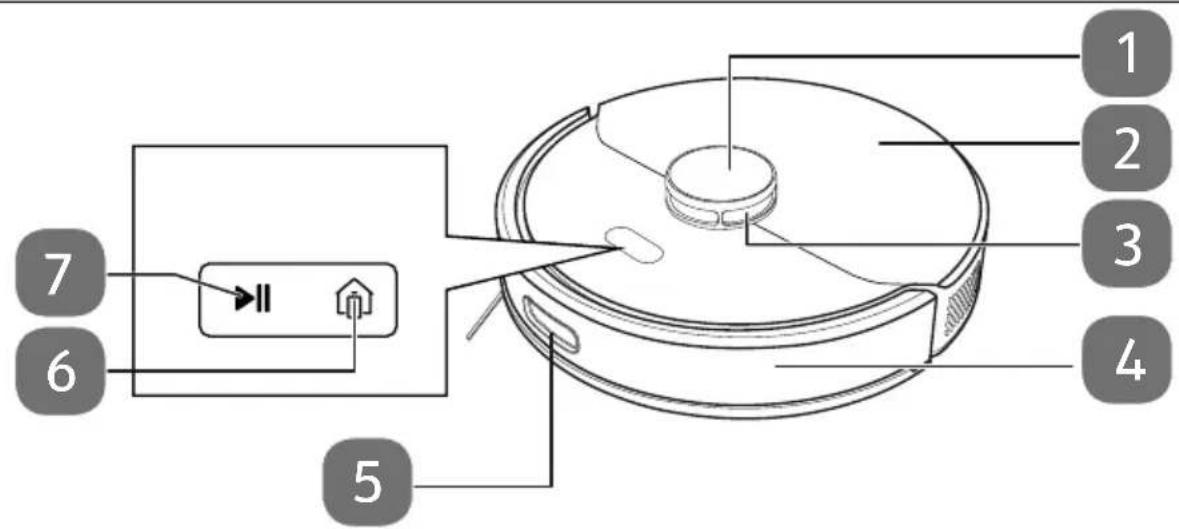

Afb. 1 - Voorkant met geopend stofreservoir

1. Lasersensorkap
2. Deksel van het apparaat
3. Lasersensor
4. Stootrand
5. Infraroodsensor aan de voorkant

6. Toets: Terugkeer naar/opladen aan het laadstation; controlelampje

7. Toets▶: Reiniging starten/pauzeren; lang op de knop drukken: Apparaat in-/uitschakelen; controlelampje

Toets lang indrukken: Wi-fi-verbinding en aanmeldingsproces starten

8 9 10 11 12 13 14 15

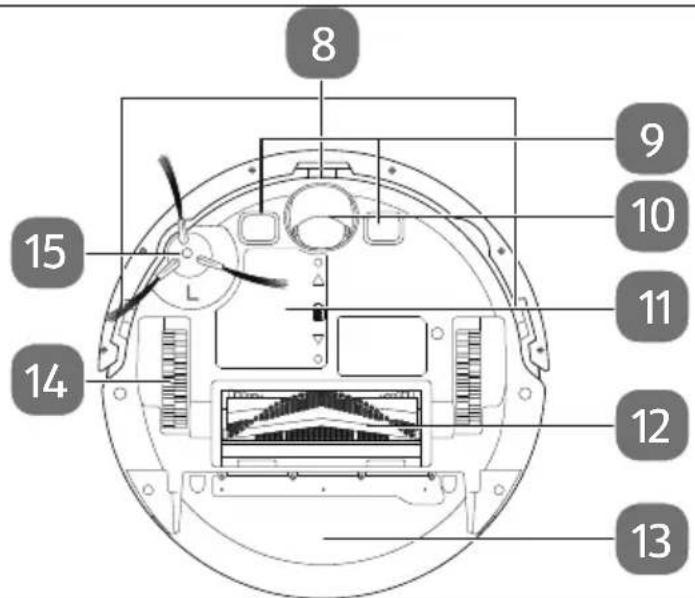

Afb. 2 - Onderkant

1. Sensoren tegen vallen
2. Laadcontacten
3. Loopwiel: ter ondersteuning van de bewegingsrichting

4. Accuvak

5. Roterende borstel

6. 2-in-1 stofreservoir
7. Voorste aandrijfwiel
8. Zijborstel

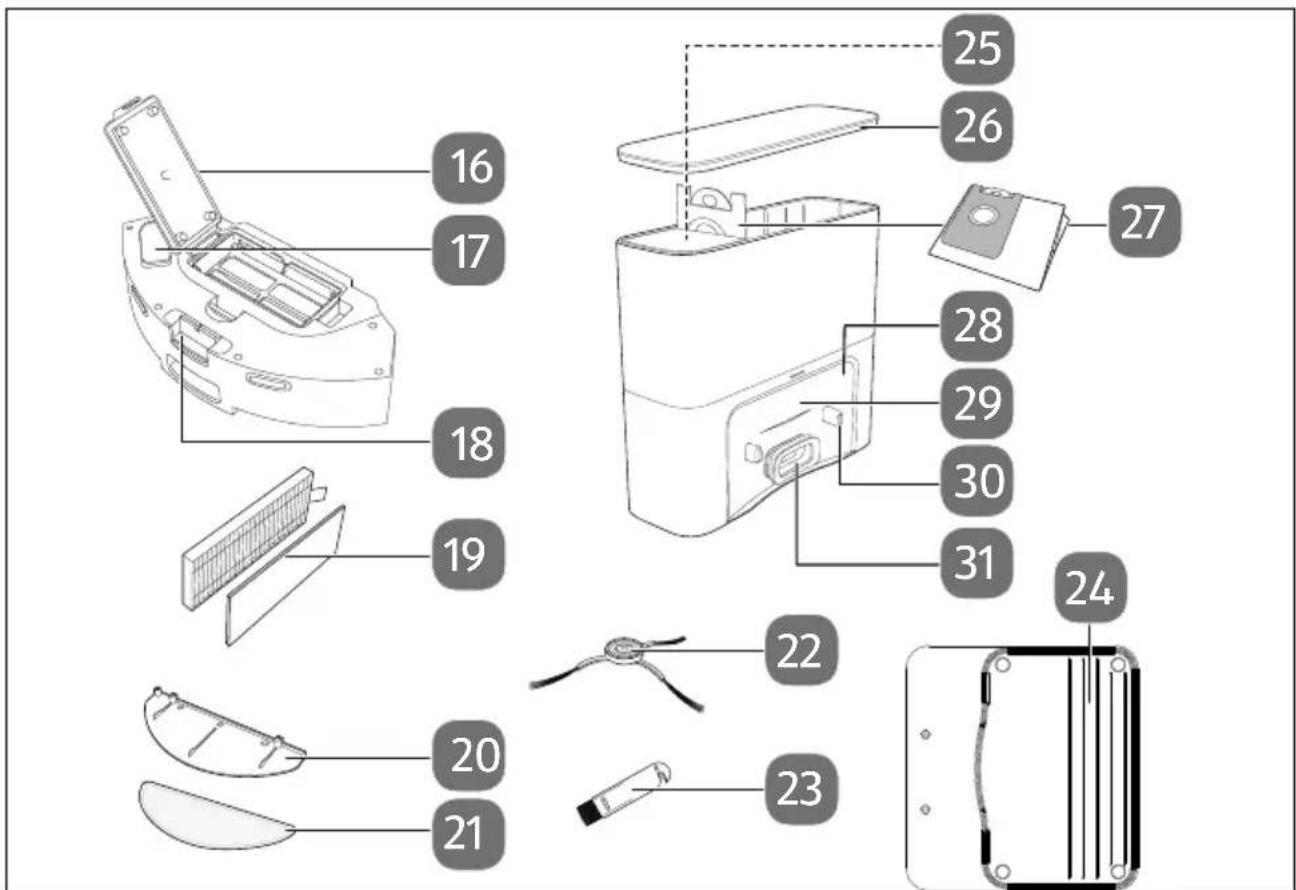

1. HEPA-filter/sponsfilter
2. Dweilopzetstuk
3. Dweildoek
4. Zijborstels
5. Reinigingspenseel met mes
6. Vloerbeschermingsmat van het afzuig-/laadstation

Afzuig-/laadstation

1. Opbergvak reinigingspenseel
2. Deksel
3. Stofzak
4. Scherm
5. Infraroodsensor
6. Laadcontacten
7. Afzuigopening

32 33 34

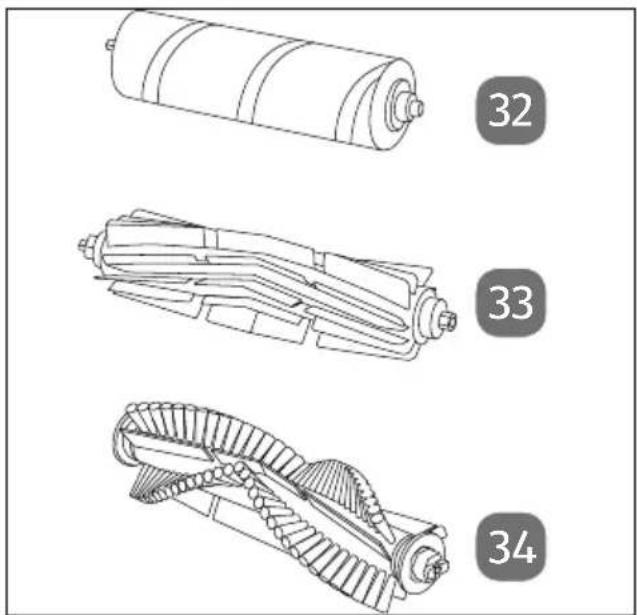

Afb. 4 - Borsteltypes

1. Fluffy-borstel
2. Rubberen borstel
3. Standaardborstel

De stofzuigdweilrobot heeft een spraakuitvoer. Status- en foutmeldingen worden aangegeven door spraakuitvoer. Deze spraakuitvoer wordt niet apart vermeld in de gebruiksaanwijzing omdat hij zelfverklarend is.

5.1. Betekenis controlelamp- jes

Toestand	Controlelampjes
	Online Offline
Stand-by	brandt constant wit	brandt constant roze
Energiebesparings-modus	uit uit
Pauze	brandt constant wit	brandt constant roze
Reiniging	brandt constant wit	brandt constant roze
Terugkeren naar laad-station	brandt constant wit	brandt constant roze
Laden	pulseert langzaam wit	pulseert langzaam roze
Fout	knippert rood	knippert rood
Afsluiten uit uit
Accu bijna leeg	brandt constant rood	brandt constant rood
Stofzuigd-weilrobot vinden	knippert roze	knippert roze

Als de controlelampjes constant branden of roze pulseren, is er geen wifi-verbinding tot stand gebracht.

6. Stofzuigdweilrobot voorbereiden

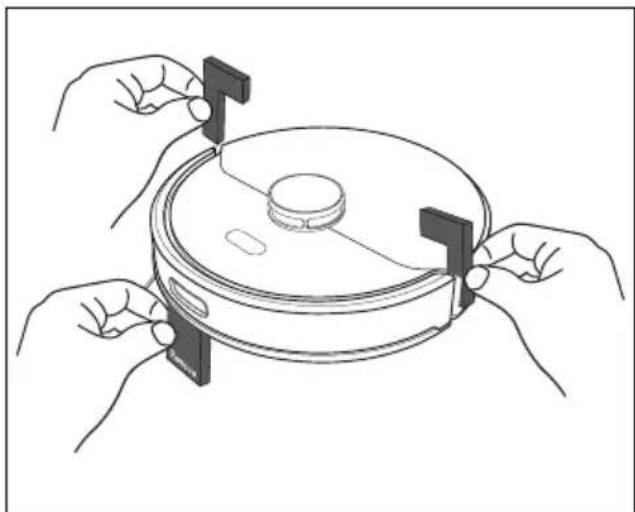

Afb. 5 - Transportbeveiliging verwijderen

Verwijder alle verpakkingsmaterialen en de transportbeveiliging van het apparaat.

Afb. 6 - Zijborstel aanbrengen

Draai de stofzuigdweilrobot om en leg deze op een zachte ondergrond.
Plaats de inbegrepen zijborstel verticaal op de aandrijfas en druk hem aan totdat hij hoorbaar vastklikt.

6.1. Afzuig-/laadstation op de vloerbeschermingsmat plaatsen

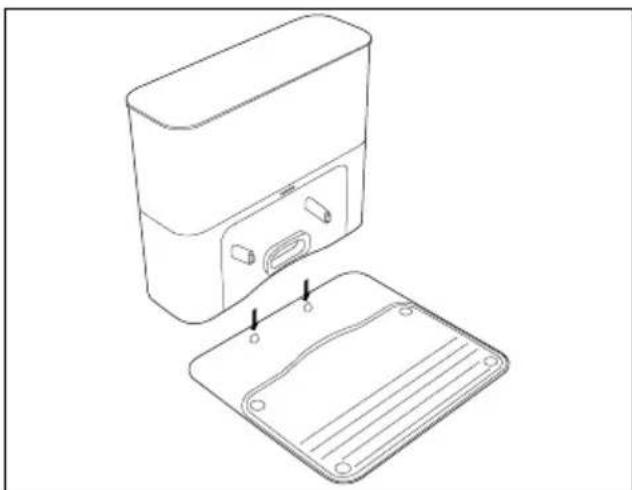

Afb. 7 - Afzuig-/laadstation op de vloerbeschermingsmat plaatsen

Wanneer u het afzuig-/laadstation op de vloerbeschermingsmat plaatst, moet u ervoor zorgen dat de antislippennen in de uitsparing aan de onderzijde van het afzuig-/laadstation worden geplaatst.

Afb. 8 - Vloerbeschermingsmat correct geplaatst

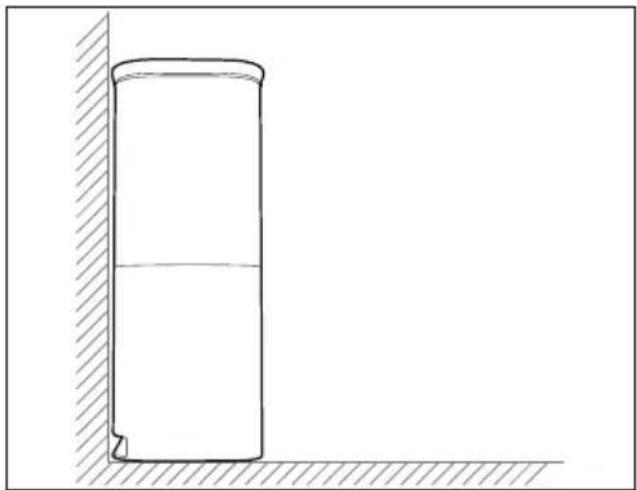

6.2. Afzuig-/laadstation opstellen

Plaats het afzuig-/laadstation bij een muur met een vlakke ondergrond en vermijd direct zonlicht.
Let op: aan de zijkanten is circa 0,5 m vrije ruimte nodig en aan de voorkant circa 1,5 m. De laadcontacten voor de stofzuigdweilrobot moeten vrij toegankelijk zijn.

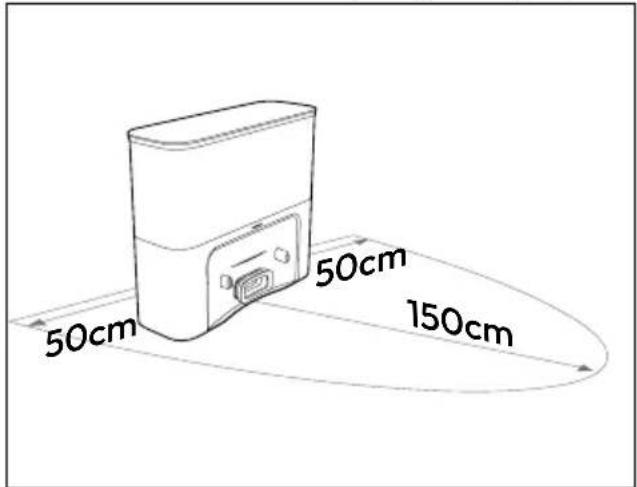

50cm 50cm 150cm

Afb. 10 - Afzuig-/laadstation opstellen

▶ Steek de netstekker in het stopcontact.

6.3. Accu opladen

De stofzuigdweilrobot is uitgerust met een lithium-ion-accu. Laad de accu van het apparaat volledig op gedurende ongeveer 5 tot 6 uur.

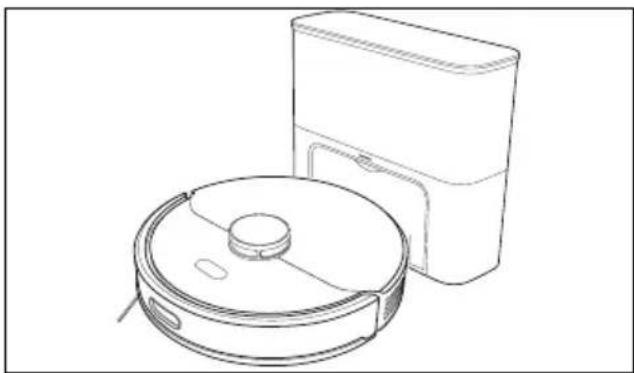

Plaats de stofzuigdweilrobot zodanig dat de laadcontacten boven elkaar liggen. De stofzuigdweilrobot wordt automatisch ingeschakeld.

Het laadcontrolelampje knippert tijdens het opladen en brandt continu als het opladen is voltooid.

De stofzuigdweilrobot keert automatisch terug naar het afzuig-/laadstation als de accu bijna leeg is.

U kunt de knop of app gebruiken om de stofzuigdweilrobot opdracht te geven automatisch terug te keren naar het afzuig-/laadstation en op te laden.

Bij terugkeer naar het afzuig-/laadstation wordt het reinigen onderbroken.

Als de stofzuigdweilrobot de weg naar het laadstation niet terugvindt, keert hij terug naar het beginpunt. Breng in dit geval de stofzuigdweilrobot met de hand terug naar het laadstation.

Als het vermogen van de accu ook in geladen toestand duidelijk vermindert, neem dan contact op met de klantenservice.

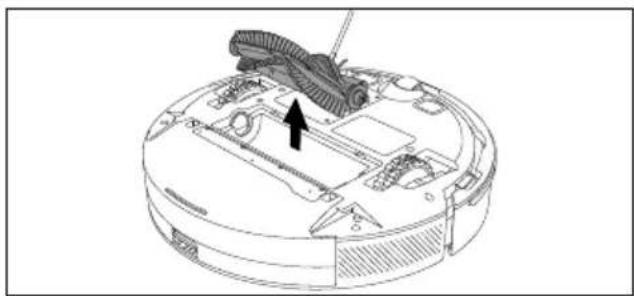

7. Stofzuiger bedienen 7.1. Extra borstelset

LET OP!

Gevaar voor materiële schade!

Losse kabels kunnen tijdens het stofzuigen in uw stofzuigdweilrobot verstrikt raken en worden meegezogen. Apparaten kunnen zo bijvoorbeeld van een tafel worden getrokken en daarbij beschadigd raken.

■ Zorg ervoor dat alle kabels zich buiten het bereik van het apparaat bevinden.

■ Verwijder alle kwetsbare voorwerpen (bijv. glazen, lampen en vazen) en objecten die vast kunnen komen te zitten in de borstels of kunnen worden opgezogen (bijv. snoeren, kleding, kranten en gordijnen) uit het werkgebied.

Deze stofzuigdweilrobot is niet geschikt voor gebruik op hoogpolig tapijt of voor het opzuigen van vloeistoffen.

▶ Controleer of het stofreservoir schoon en leeg is en of het filter op de juiste manier is aangebracht.

Plaats de robot op een vrije plaats in de kamer.

Druk op de kno▶om het reinigen te starten.

Druk opnieuw op de knopom het reinigen te onderbreken.

Druk nogmaals op de knop als u verder wilt gaan met reinigen.

▶ Schakel het apparaat uit:

- Verwijder indien nodig de stofzuigdweilrobot van het afzuig-/laadstation.

- Druk ongeveer 3-5 seconden op de toets ▶.

Houd de toes op het apparaat circa 3-5 seconden ingedrukt om de stofzuigdweilrobot weer in te schakelen.

▶ Reinig regelmatig bij een uitgeschakeld apparaat de zuigopening en leeg na ieder gebruik het stofreservoir.

Als u een extra borstelset wilt bestellen, ga dan naar onze MEDION-serviceshop op https://www.medion.com/medionserviceshop. Daar vindt u alle juiste informatie over uw product.

- Gebruik de borstels volgens het onderstaande overzicht:

Borstel Toepassing
	Geschikt voor alle vloeren.
	Geschikt voor har- de vloeren, tegels, houten vloeren.
	Geschikt voor har- de vloeren en het verwijderen van dierenhaar.

▶ Schakel het apparaat uit en plaats het apparaat op een vlakke ondergrond.

Afb. 12 – Borstelframe verwijderen

▶ Duw beide vergrendelingsnokken van het borstelframe naar binnen en til het borstelframe op.

Afb. 13 - Borstel verwijderen

▶ Verwijder de borstel uit de zuigopening.

Plaats de gewenste borstel in de opening Steek de borstel eerst in de vierkante houder en plaats de borstel dan volledig in de opening.

Plaats het borstelframe met de twee vergrendelingen eerst op de aanzuigopening en druk het aan totdat u hoort dat het vastklikt.

8. Dweilmodus

LET OP!

Mogelijke materiële schade!

Door het vrijkomende water/vloeistoffen kan de vloer beschadigd raken.

■ Gebruik de stofzuigdweilrobot in de dweilmodus alleen op tegels en gesealde vloeroppervlakken, niet op tapijt.

■ Controleer voor gebruik of de vloerbedekking geschikt is voor vochtige reiniging.

■ Selecteer in de medion Life+ app de passende waterafgiftehoeveelheid voor de vloerbedekking.

LET OP!

Mogelijke beschadiging van het apparaat!

Ongeschikte toevoegingen in het water kunnen het apparaat beschadigen.

■ Gebruik alleen zuiver leidingwater voor het schoonwaterreservoir.

8.1. Voorbereiden van het waterreservoir

Met de inbegrepen accessoires kan het apparaat worden omgebouwd tot een dweilrobot.

Afb. 14 - Stofreservoir/waterreservoir verwijderen

Druk op de ontgrendelingsknop aan het stofreservoir/waterreservoir.

Haal het stofreservoir/waterreservoir uit het apparaat.

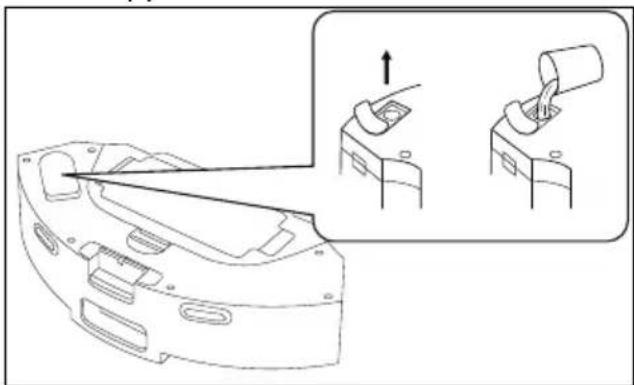

Afb. 15 – Vul het waterreservoir.

▶ Open de afsluitkap van het waterreservoir.

▶ Vul het waterreservoir met schoon water. Gebruik geen extra schoonmaakmiddel.

▶ Sluit de afsluitkap van het waterreservoir.

Afb. 16 - Stofreservoir/waterreservoir plaatsen

Plaats stofreservoir/waterreservoir weer in de stofzuigdweilrobot en sluit de stofreservoirafdekking.
▶ Bevochtig de doek met water en wring het uit tot het niet meer drupt.

Afb. 17 - Dweilopzetstuk monteren

Draai de stofzuigdweilrobot om en leg deze op een zachte ondergrond.
Plaats de doek op het dweilopzetstuk. Het wordt op zijn plaats gehouden door een klittenbandsluiting. Zorg ervoor dat het vlak wordt geplaatst.
Plaats de stofzuigdweilrobot weer op zijn wielen.

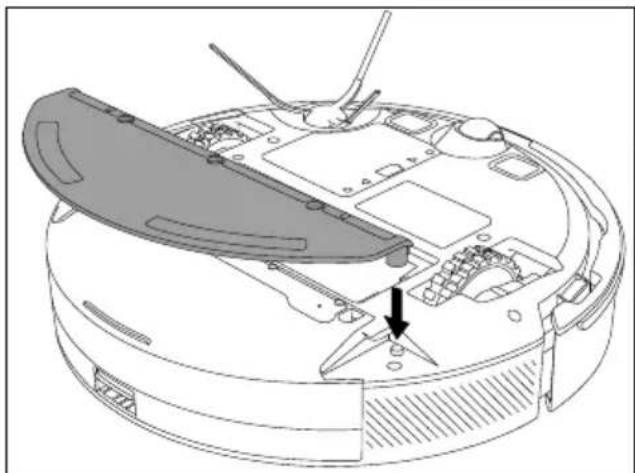

Afb. 18 - Dweilopzetstuk aanbrengen

Druk op de toe || om de vochtige reiniging te starten.
Om het dweilopzetstuk na het reinigen te verwijderen, pakt u het met beide handen vast en trekt u het omhoog om het te verwijderen.
Leeg het waterreservoir en spoel de doek na elke natte reiniging uit en laat hem drogen.

9. Schoonmaakschema maken


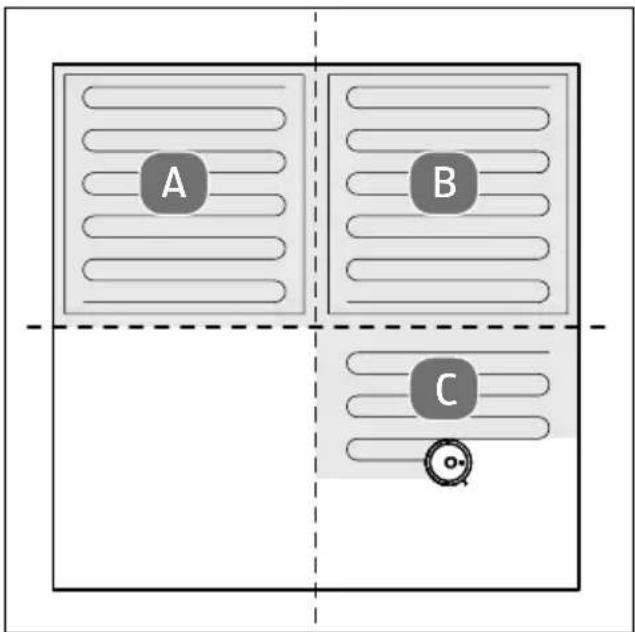

Afb. 19 – Standaardreiniging

Druk op de toes om de reiniging te starten.

De stofzuigdweilrobot plant dynamisch het reinigingstraject in overeenstemming met de kaart die door de verkenningsrit is opge- maakt (instelling via app) en voert de reini- ging van de verschillende zones na elkaar uit. In elke zone begint de stofzuigdweilrobot met het reinigen van de hoeken, waarna hij zigzaggend de rest van het reinigingsproces afwerkt (blz. Afb. 19).

De app heeft nog verdere instellingsopties, bijv:

• de kamers verkennen
- het instellen van afgezette gebieden/een onzichtbare muur
- het instellen van afgezette gebieden voor vochtige reiniging

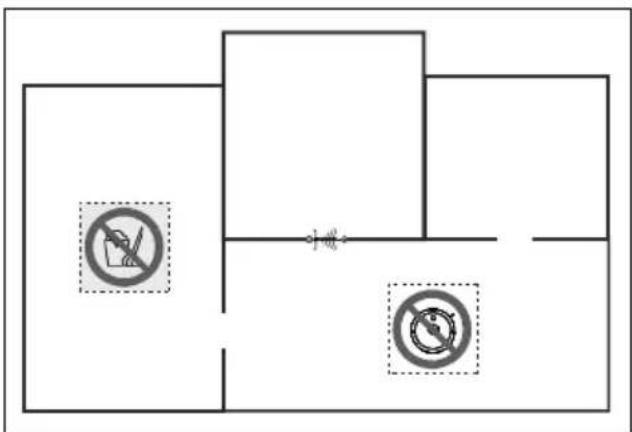

Afb. 20 – Afgezette gebieden instellen

• het instellen van afgezette gebieden om te stofzuigen
• het instellen van kamers die schoongemaakt moeten worden

Afb. 21 - Kamers bepalen

Beweeg de stofzuigdweilrobot niet lukraak en te vaak tijdens het gebruik. Plaats de stofzuigdweilrobot na het verplaatsen terug in de buurt van de oorspronkelijke locatie.

Bij het opnieuw opstarten zoekt het apparaat naar zijn nieuwe positie. Na een succesvolle positionering werkt de stofzuigdweilrobot verder volgens het reinigingsschema.

Als de positionering mislukt door te frequent handmatige verplaatsen, verlaat het apparaat de vorige taak en maakt het een nieuwe kaart aan voor de reiniging. In dit geval keert de stofzuigdweilrobot mogelijk niet terug naar het afzuig-/laadstation.

10. App-besturing

Download de medion Life+ app gratis op uw smartphone om alle functies van uw stof-zuigdweilrobot te kunnen gebruiken.

▶ Scan hiervoor de volgende QR-code of bezoek de Play Store (Android™) of App Store (iOS®) en zoek daar naar de medion Life+ app.

medion LIFE+

Voor het gebruik van de app is een klantaccount vereist. Hiervoor hebt u een geldig e-mailadres nodig. Volg de aanwijzingen in de app.

• Smartphone met minstens wifi 802.11 b/g/n
  • 2,4 GHz/5 GHz wifi-network
• Android™ 9 of hoger
• iOS 14 of hoger
  • Installatie van de medion Life+ app op uw smartphone

10.2. Apparaat verbinden met de app

▶ Open de medion Life+ app.
Druk tegelijkertijd op de toets en de toets op de stofzuigdweilrobot om het apparaat in de koppelmodus te zetten.

Het controlelampje knippert langzaam.

i

Als de Bluetooth®-functie op uw smartphone is ingeschakeld, vindt de app het apparaat automatisch tijdens de eerste installatie en wordt het apparaat weergegeven. Zonder bluetooth selecteert u het apparaat zoals hieronder beschreven.

De installatie kan per besturingssysteem verschillen.

Als u nog geen apparaat in de medion Life+ app heeft aangemeld, drukt u op de knop Apparaat toevoegen. Als u al een apparaat in de app hebt geïntegreerd, klik dan rechtsboven op +.

- Selecteer in de categorie Stofzuigrobots het model X23 SW+ (MD100051). - Volg nu de verdere instructies in de app om verbinding te maken.

i

Meer informatie en support over de installatie van de medion Life+ app en instructies over de optionele foutoplosing vindt u op: https://www.medion.com/de/service/.

i

De eerste keer dat de stofzuigdweilrobot wordt gebruikt, voert hij een verkenningstocht uit. Volg de aanwijzingen in de app.

▶ Selecteer via de app de reinigingsinstelling: bijv. zuigen of dweilen evenals de zuigstand.
Stel reinigingsschema's en verboden zones in. Volg de desbetreffende instructies in de app.

10.3. Wifi resett en

Druk tegelijkertijd enkele seconden op de toets 📋 en de toets ▶ de stof-zuigdweilrobot om de wifi-informatie te resetten.

11. Reiniging en onder- houd

WAARSCHUWING!

Gevaar voor elektrische schok!

Er bestaat gevaar voor een elektrische schok of kortsluiting door spanningvoerende onderdelen.

■ Dompel de stofzuigdweilrobot, het laadstation of de netadapter nooit onder in water of vloeistoffen!
■ Reinig het apparaat en alle accessoires alleen droog of met een licht bevochtigde doek.
■ Schakel het apparaat volledig uit en trek vóór elke reinigings- en onderhouds-beurt en vóór het monteren en demonte-ren van de accessoires de stekker uit het stopcontact.

11.1. Reinigings- en vervan- gingsinterval

Onderdeel	Reini-gingsin-terval	Vervan-gingsin-terval
Stofreser-voir	Na elke rei-niging
Stofzak Bij melding dat de stof-zak vol is
Filter Eenmaal per week		Elke 2 maanden
Borstelrol Eenmaal per week		Elke 6-12 maanden
Zijborstels	Eenmaal per week	Elke 3-6 maanden of wanneer de borstels versleten zijn
Sensoren Eenmaal per maand
Laadcon-tacten	Eenmaal per maand
Loopwiel Eenmaal per maand
Dweilop-zetstuk	Na elke rei-niging
Dweildoek Na elke rei-niging
Waterreser-voir	Na elke rei-niging

11.2. Oppervlakken reinigen

▶ Schakel de stofzuigdweilrobot uit.
Haal het stofreservoir/waterreservoir uit het apparaat.
- Gebruik voor het reinigen van het oppervlak van het apparaat geen oplosmiddelen of bijtende of gasvormige reinigingsmiddelen.
Neem het oppervlak van de stofzuigdweilrobot en het laadstation af met een licht bevochtigde doek.
▶ Verwijder vuil en stof met een schone, droge doek

• van de infraroodsensor aan de voorzijde,
• van de valsensoren,
• van de laadcontacten van de stofzuigdweilrobot en het afzuigstation.

11.3. Stofreservoir van het afzuig-/laadstation vervangen

Reinig regelmatig het stofreservoir van het zuigstation en vervang de stofzak af zodra deze vol is.

Afb. 25 - Stofzak vervangen

▶ Open het deksel van het afzuig-/laadstation.
▶ Trek de stofzak omhoog naar buiten aan het lipje.
Doe de gevulde stofzak in een geschikte afvalbak.
Plaats een nieuwe stofzak in de houder in de kamer zoals afgebeeld (blz. Afb. 25).
- Controleer de correcte positie van de stofzak in de hefvoorziening.
▶ Sluit het deksel.

Het afzuig-/laadstation is weer gebruiksklaar.

11.4. Stofreservoir/waterreservoir reinigen

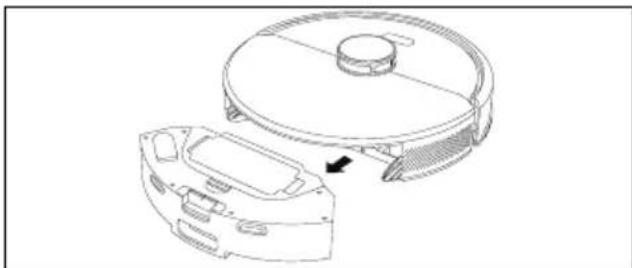

Afb. 26 - Stofreservoir/waterreservoir verwijderen

DE

FR

NL

ES

IT

EN

Druk op de ontgrendelingsknop aan het stofreservoir/waterreservoir.
Haal het stofreservoir/waterreservoir uit het apparaat.

Leeg en reinig stofreservoir/waterreservoir na elk gebruik.

▶ Verwijder het HEPA-filter voordat u het met water reinigt (zie volgende paragraaf).
▶ Open de afsluitkap van het waterreservoir. Leeg het waterreservoir boven een wastafel.

Maak het stofreservoir leeg boven een afvalbak. Klop voorzichtig het stof eruit.
▶ Spoel het stofreservoir/waterreservoir indien nodig met water uit.

i

Zet het stofreservoir/waterreservoir niet in de vaatwasser!
▶ Laat het stofreservoir/waterreservoir volledig drogen.

Plaats het stofreservoir/waterreservoir terug in het apparaat met de ontgrendelingsknop naar voren en omhoog gericht.

11.5. Stoff ilter reinigen

Afb. 28 - Stoffilter verwijderen

▶ Trek de filterklep omhoog. Trek aan het lipje om het stoffilter te verwijderen.
▶ Verwijder het HEPA-filter.
Klop het HEPA-filter voorzichtig uit.

▶ Het HEPA-filter kan niet met water worden gereinigd.
▶ Stel het filter niet bloot aan direct zon- licht.

▶ Met de filterklep open spoelt u het stofreservoir indien nodig met water uit. Droog het voorzichtig.
Plaats het HEPA-filter terug met het zwarte schuimfilter naar beneden gericht.

11.6. Zuigopening en borstel reinigen

Vuil en stof kunnen zich ophopen rond de zuigopening, waardoor de zuigkracht afneemt. Om de zuigkracht constant te houden, reinigt u de zuigopening aan de onderkant regelmatig. Schakel het apparaat uit.

Afb. 29 - Borstelframe verwijderen

Draai de stofzuigdweilrobot om en leg deze op een zachte ondergrond.
Duw beide vergrendelingsnokken van het borstelframe naar binnen en til het borstelframe op.

Afb. 30 – Borstel verwijderen

▶ Verwijder de borstel uit de zuigopening.
Verwijder het vuil en stof rondom en in de zuigopening en gebruik hiervoor een vochtige doek.

Afb. 31 – Haar/draden verwijderen

Als er lange haren of draden rond de borstel zijn gewikkeld, snijdt u deze door. Daarna maakt u de borstel grondig schoon.
▶ Steek de borstel eerst in de vierkante houder en plaats de borstel dan helemaal terug in de opening.
Plaats het borstelframe met de twee vergrendelingen eerst op de aanzuigopening en druk het aan totdat u hoort dat het vastklikt.

11.7. Zijborstels reinigen

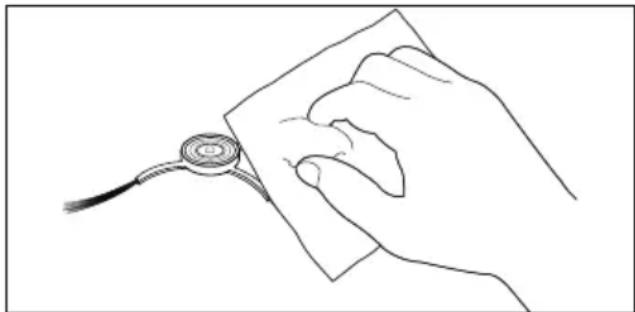

Afb. 32 - Zijborstels reinigen

▶ Schakel het apparaat uit en leg het met de onderkant naar boven op een zachte ondergrond.
▶ Reinig de borstel door vuil en haren te verwijderen.
▶ Verwijder vastzittend vuil op de borstel met een vochtige doek.

Verwijder de zijborstel, zodat u makkelijker kunt reinigen.

▶ Breng na de reiniging de borstels weer aan (blz. Afb. 6).

Als de borstels verbogen zijn, leg deze dan in heet water, zodat de borstels weer de oorspronkelijke vorm terugkrijgen.

11.8. Loopwiel/voorste aan- drijfwiel reinigen

▶ Verwijder het aanwezige vuil met een licht vochtige doek.
▶ Neem de voorste aandrijfwielen af met een iets vochtige doek.

11.9. De dweildoek/het dweilopzetstuk reinigen

Haal de dweildoek van het dweilopzetstuk en spoel deze uit onder stromend water. Als de doek erg vuil is, wast u deze op 60 °C in de wasmachine. Laat deze volledig drogen.
Houd het dweilopzetstuk met beide handen vast en trek het omhoog om het te verwijderen.
Maak het schoon met een mild schoonmaakmiddel en een zachte doek. Droog het goed af voordat u het dweilopzetstuk terugplaatst. Let op dat het hoorbaar vastklikt (blz. Afb. 17).
Plaats de stofzuigdweilrobot na het schoonmaken weer op zijn wielen.

12. Accu vervangen

VOORZICHTIG!

Gevaar voor letsel!

Er bestaat gevaar voor letsel bij contact met de uitgenomen accu's.

■ Houd de uitgenomen accu's uit de buurt van kinderen, gooi ze niet in het vuur, sluit ze niet kort en haal ze niet uit elkaar.
Stel uit een apparaat gehaalde accu's niet bloot aan extreme omstandigheden, bijvoorbeeld aan de warmte van radiatoren of direct zonlicht! Verhoogd risico op lekkage!
■ Vermijd contact met huid, ogen en slijmvliezen. Spoel bij contact met batterijzuur de betreffende lichaamsdelen onmiddellijk met overvloedig schoon water af en raadpleeg direct een arts.

▶ Verwijder de accu voordat u de robotstofzuiger afvoert en bij een defect aan de accu.
Zorg ervoor dat de accu bij verwijdering helemaal leeg is.
▶ Schakel het apparaat volledig uit.
Draai de 2 schroeven op de bodem van de stofzuigdweilrobot los met een kleine kruiskopschroevendraaier en verwijder de bodem.
Pak de lipjes vast en verwijder voorzichtig de accu.

Gebruik geen puntige of scherpe voorwerpen die de accu kunnen beschadigen als u hulpmiddelen gebruikt om de accu eruit te halen. De accu kan worden verwijderd door het apparaat om te draaien en de accu er voorzichtig uit te schudden.

▶ Haal de stekker van de accu uit de bus op het apparaat.
▶ Verbind de stekker van de nieuwe accu van hetzelfde type met de bus van het apparaat.
▶ Plaats de accu in het accuvak.

Plaats de bodem van de stofzuigdweilrobot terug en zet hem vast met de twee schroeven.
Draai de stofzuigdweilrobot om en plaats hem op zijn wielen.
▶ Laad de accu op.

3. Apparaat langere tijd niet gebruiken

▶ Schakel het apparaat uit:
- Haal de stofzuigdweilrobot uit het afzuig-/laadstation.
– Houd de toets▶ circa 3-5 seconden ingedrukt om de stofzuigdweilrobot volledig uit te schakelen.
Als u de robot langere tijd niet gebruikt, laadt u de accu volledig op, trekt u de stekker uit het stopcontact, reinigt u het apparaat en bergt u het apparaat op een droge plaats op die tegen direct zonlicht is beschermd.

14. Probleemoplossing/verhelpen van storing- gen

Bij een storing van het apparaat knippert het controlelampje rood en is een bijbehorende melding hoorbaar. Ga eerst na of u het probleem met behulp van het volgende overzicht zelf kunt oplossen.

Probeer in geen geval het product zelf te repareren. Neem als een reparatie nodig is contact op met ons MEDION Service Center of met een ander professioneel reparatiebedrijf.

Probleem/oorzaak Oplossing
De stofzuigdweilrobot kon niet worden ingeschakeld.· Het vermogen van de accu is onvoldoende.· De omgevingstemperatuur is lager dan 0 °C of hoger dan 40 °C.	► Plaats de stofzuigdweilrobot op het afzuig-/laadstation en lijn deze uit met het laadcontact. De stofzuigdweilrobot wordt automatisch ingeschakeld.► Gebruik het apparaat bij een omgevingstemperatuur van 0 °C tot 40 °C.
De stofzuigdweilrobot kon niet worden opgeladen.	► Haal de stofzuigdweilrobot uit het afzuig-/laadstation en controleer of de indicator van het afzuig-/laadstation brandt. Zorg ervoor dat het netsnoer correct is aangesloten.► Het afzuig-/laadstation is niet goed aangesloten op de stofzuigdweilrobot. Reinig de oplaadcontacten van het afzuig-/laadstation en het oplaadcontact op de stofzuigdweilrobot; verplaats indien nodig de zijborstel naar de zijkant om de verbinding met het oplaadcontact te verzekeren.
Het stofreservoir is verwijderd.	► Plaats het stofreservoir correct terug. De reiniging begint pas als het reservoir is geplaatst.
De stofzuigdweilrobot werd opgetild of hangt in de lucht.	► Plaats de stofzuigdweilrobot op een vlakke ondergrond en start hem opnieuw.
De stofzuigdweilrobot is omgekanteld.	► Plaats de stofzuigdweilrobot op een vlakke ondergrond zonder obstakels en start hem opnieuw op.
De bumper of sensor is geblokkeerd.	► Duw de bumper voorzichtig naar links en controleer of hij vrij kan bewegen.
Het accuniveau is te laag voor gebruik.	► Plaats de stofzuigdweilrobot op het laadstation om de accu op te laden.
De stofzuigdweilrobot zit vast.	► Verplaats de stofzuigdweilrobot naar een vrije plek en start hem opnieuw op.
Het aandrijfwiel is geblokkeerd of zit vast.	► Controleer het linker, rechter en voorste aandrijf-wiel.► Verwijder eventuele vreemde voorwerpen van het hoofdaandrijfwiel.
De hoofdborstel is geblokkeerd of verstrikt.	► Verwijder vuil of haar van de hoofdborstel.
De zijborstel is geblokkeerd of verstrikt.	► Verwijder vreemde voorwerpen van de zijborstel.
De stofzuigdweilrobot kon niet terugkeren naar het afzuig-/laadstation	▸ De stofzuigdweilrobot is te ver verwijderd van het afzuig-/laadstation. Plaats de stofzuigdweilrobot in de buurt van het afzuig-/laadstation.
Abnormaal gedrag ▶ Zet de stofzuigdweilrobot uit en weer aan.
Er treden abnormale geluiden op tijdens het reinigen.	▸ De reinigingsborstel, de zijborstels of de wielen kunnen verstrikt zijn geraakt in vreemde voorwerpen. Schakel de stofzuigdweilrobot uit en maak de onderdelen schoon.
De reinigingsresultaten zijn onvoldoende. De stofzuigdweilrobot verliest stof. · Het stof is vastgekoekt. · De reinigingsborstel is verstrikt geraakt in vreemde voorwerpen. · Het stofreservoir is vol.	▸ Reinig of vervang het filter.▸ Leeg en reinig het stofreservoir.▸ Reinig de reinigingsborstel.
Er kan geen verbinding worden gemaakt met het wifi-netwerk. · De wifi-verbinding is te zwak/in storing. · Het wachtwoord is onjuist.	▸ Zorg ervoor dat het apparaat zich op een locatie bevindt met een goed wifi-signaal.▸ Reset de wifi-instellingen, download de nieuwste versie van de mobiele app en probeer opnieuw verbinding te maken met het wifi-netwerk.
De geplande reiniging kan niet worden uitgevoerd.	Het vermogen van de accu is onvoldoende. De geplan-de reiniging wordt alleen gestart als het resterende vermogen minstens 15% bedraagt.
Onvoldoende water in waterreservoir	▸ Vul de tank met water.▸ Neem contact op met het Service Center als de fout zich blijft voordoen.
ABNORMALEgeluiden · Blokkade door vreemde deeltjes op borstel, zijbor-stels of hoofdwiel.	▸ Reinig de betreffende onderdelen.
Veelgestelde vragen
Wordt er stroom verbruikt als de stofzuigdweilrobot altijd in het afzuig-/laadstation blijft?	Het stroomverbruik is extreem laag als de stofzuigd-weilrobot altijd in het afzuig-/laadstation blijft. Hier-door blijft de accu optimaal presteren.
Moet de accu 16 uur lang worden opgeladen wanneer de stofzuigdweilrobot de eerste drie keer wordt gebruikt?	De lithiumaccu heeft geen memory-effect. Het apparaat kan onmiddellijk worden gebruikt nadat de accu volledig is opgeladen.

15. Reserveonderdelen

Ga voor het nabestellen van reserveonderdelen naar onze MEDION Serviceshop op https://www.medion.com/medionserviceshop.

Daar vindt u alle juiste informatie over uw product.

1. Technische gegevens

Apparaat
Distributeur: MEDION AG	Am Zehnthof 7745307 EssenDuitsland
Model X23 SW+ (MD 100051)
Geluidsniveau: Eco Modus: 58 db (+/- 5 dB)	Standaardmodus: 63 dB (+/- 5 dB)Sterke modus: 65 dB (+/- 5 dB)Supersterke modus: 68 dB (+/- 5 dB)
Max. zuigkracht motor: 5 kPa (+/- 10%)
Inhoud stofreservoir: 0,275 l
Inhoud waterreservoir: 0,200 l
Bedrijfsduur afhankelijk van het zuigvermo-gen:	Eco Modus: 180 min (+/-10%)Standaardmodus: 135 min (+/-10%)Sterke modus: 110 min (+/-10%)Supersterke modus: 65 min (+/-10%)
Gewicht: ca. 2,5 kg
Afmetingen: ca. 32,2 x 32,0 x 9,5 cm
Accu/batterij
Lithium-ion-accuModel:	INR18650 MH1-4S1P
Fabrikant: BYD COMPANY LIMITED, China
Accuspanning: 14,8V
Accucapaciteit: 2900 mAh
Vermogen: 42,92 Wh
Oplaadtijd:	< 5 uur
Bedrijfstemperatuur:	0 °C - 40 °C
Afzuig-/laadstation
Ingang: 220-240 V, 50/60 Hz	~
Nominaal vermogen 650 W
Uitgang: 19 V	--- 1,0 A
Max. zuigkracht motor: 20 kPa (+/- 10%)
Geluidsniveau: max. 72 dB (+/- 5%)
Gewicht: ca. 1,9 kg
Inhoud stofzak: 2,5 l
Afmetingen: ca. 30,5 x 26,3 x 11,0 cm

16.1. Informatie over wifi / Bluetooth®

Wifistandaard: 802.11 b/g/n

17. EU-conformiteitsin- formatie

Hiermee verklaart MEDION AG dat het type radiografisch apparaat MD 100051 voldoet aan de richtlijn 2014/53/EU en de richtlijn

2011/65/EU. Ga voor de volledige tekst van de EU-conformiteitsverklaring naar: www.medion.com/conformity.

18. Informatie over handelsmerken

Het Bluetooth® woordmerk en de logo's zijn geregistreerde merken van Bluetooth SIG, Inc. en worden door LENOVO/MEDION onder licentie gebruikt.

Andere handelsmerken zijn eigendom van de betreffende eigenaren.

19. Afvalverwerking

VERPAKKING

Het apparaat zit ter bescherming tegen transportschade in een verpakking. Verpakkingen zijn gemaakt van materialen die milieuvriendelijk kunnen worden afgevoerd en vak-kundig kunnen worden gerecycled.

Let op de volgende markering van verpakkingsmateriaal bij het scheiden van afval met de afkortingen (a) en (b):

1-7: kunststoffen/20-22: papier en karton/80-98: composietmaterialen (Alleen voor Frankrijk)

Met het 'Triman'-symbool wordt de gebruiker geïnformeerd dat het product recyclebaar is, onder een uitgebreid systeem voor producenten-verantwoordelijkheid valt en dat in Frankrijk een sorteerinstructie van toepassing is.

(Alleen voor Spanje)

Dit symbool geeft de verwijdering aan volgens het type verpakkingsmateriaal dat is gebruikt (blauw = papier en karton; geel = kunststof, metaal, samengestelde verpakkingen; groen = glas).

Gebruik de verwijderingsopties die u ter plaatse worden aangeboden.

APPARAAT

Afgedankte apparaten met het hiernaast afgebeelde symbool mogen niet bij het gewone huishoudelijke afval worden gedeponeerd.

Volgens richtlijn 2012/19/EU moet het apparaat aan het einde van de levensduur op een passende manier worden afgevoerd.

Hierbij worden voor hergebruik geschikte stoffen in het apparaat gerecycled, zodat belasting van het milieu en negatieve gevolgen voor de menselijke gezondheid worden voorkomen.

Geef het afgedankte apparaat af bij een inzamelpunt voor elektronisch afval of bij een afvalsorteercentrum. Neem voor meer informatie contact op met de lokale afvalverwerkingsdienst of met uw gemeente.

BATTERIJEN/ACCU'S

Batterijen/accu's met het hiernaast afgebeelde symbool mogen niet bij het gewone huishoudelijke afval worden gedaan.

Overeenkomstig verordening 2023/1542 moeten batterijen/accu's aan het einde van hun levensduur op de juiste manier worden verwijderd.

Deze kunnen giftige zware metalen bevatten en zijn onderworpen aan de voorschriften m.b.t. het verwerken van gevaarlijk afval.

De chemische symbolen van de zware metalen zijn als volgt:

U bent wettelijk verplicht om oude batterijen en accu's na gebruik terug te geven. Lever daarom gebruikte batterijen en accu's gratis in bij een winkelier of een gemeentelijk inza-melpunt.

Batterijen en accu's kunnen stoffen bevatten die schadelijk zijn voor de menselijke gezondheid en het milieu. Alleen bij het gescheiden inzamelen en recyclen van oude batterijen en accu's kunnen de negatieve gevolgen worden vermeden.

Wees bijzonder voorzichtig bij de omgang met lithiumhoudende batterijen en accu's, omdat bij ondeskundig gebruik een verhoogde kans op brand bestaat. Plak daarom de polen af om een externe kortsluiting te vermijden.

Gebruik batterijen met lange levensduur of accu's om het ontstaan van afval door oude batterijen te verminderen.

Neem de bewaarinstructies in acht en vermijd het volledig leeglopen en opladen van de accu, zodat deze langer meegaat.

Daarnaast mag u batterijen of elektrische en elektronische apparaten met batterijen of accu's niet in de openbare ruimte achterlaten om zwerfvuil te voorkomen. Ga na welke mogelijkheden er zijn om batterijen te hergebruiken in plaats van ze weg te gooien, bijvoorbeeld door de batterij te repareren.

20. Service-informatie

Wanneer uw apparaat niet zoals gewenst of verwacht functioneert, neem dan contact op met onze klantenservice. U heeft verschillende mogelijkheden, om met ons contact op te nemen:

• In onze Service-Community vindt u andere gebruikers en onze medewerkers en daar kunt u uw ervaringen uitwisselen en uw kennis delen. U vindt onze Service-Community onder community.medion.com.
• U kunt natuurlijk ook ons contactformulier gebruiken onder www.medion.com/contact.
• En bovendien staat ons serviceteam ook via de klantenservice of per post ter beschikking.

Nederland

Klantenservice

① 0900 - 23 52 534

Openingstijden klantenservice

Ma - Vr: 08.30 - 17.00 uur

Buiten deze tijden kunt u op het genoemde nummer te allen tijde gebruik maken van onze voicemaildienst met terugbeloptie.

Serviceadres

MEDION B.V.

John F.Kennedylaan 16a

5981 XC Panningen

Nederland

België & Luxemburg

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Klantenservice (België)

02 200 61 98

Klantenservice (Luxemburg)

800 278 99

Openingstijden klantenservice

Ma - vr: 09:00 - 19:00

Serviceadres

MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland

Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medionservice.com.

Om redenen van duurzaamheid hebben wij geen gedrukte garantievoorwaarden. U vindt onze garantievoorwaarden ook in ons serviceportaal.

Ook kunt u de QR-code hieronder scannen en de gebruiksaanwijzing via het serviceportaal downloaden op uw mobiele eindapparaat.

Alle rechten voorbehouden.

Deze gebruiksaanwijzing is auteursrechtelijk beschermd.

Verveelvoudiging in mechanische, elektronische of welke andere vorm dan ook zonder schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij de firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Duitsland

Houd er rekening mee dat het bovenstaande adres geen retouradres is. Neem eerst contact op met onze klantenservice

Índice
