BEDIENUNGSANLEITUNG X23 SW+ MEDION

1. Zu dieser Bedienungs anleitung ....3

1.1. Zeichenerklärung 3

2. Bestimmungs gemäßer Gebrauch 4

3. Sicherheitshinweise 4

3.1. Hinweise zum Akkublock 7

4. Lieferumfang 8

5. Geräteübersicht 9

5.1. Bedeutung Kontroll Leuchten 11

6. Saug-Wischroboter vorbereiten 12

6.1. Absaug-/Ladestation auf der Bodenschutzmatte platzieren ..... 12
6.2. Absaug-/Ladestation aufstellen....13
6.3. Akkublock aufladen 13

7. Staubsaugerbetrieb....14

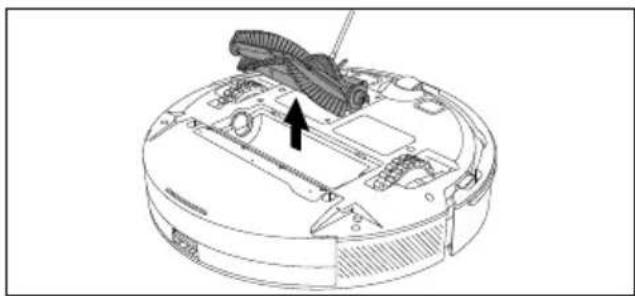

7.1. Zusätzliches Bürstenset....14

8. Wischbetrieb 15

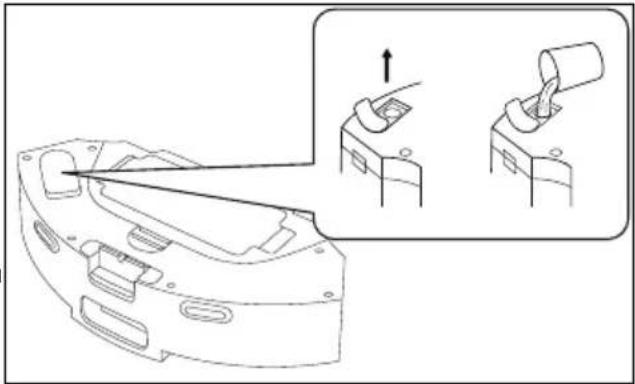

8.1. Vorbereiten des Wassertanks....15

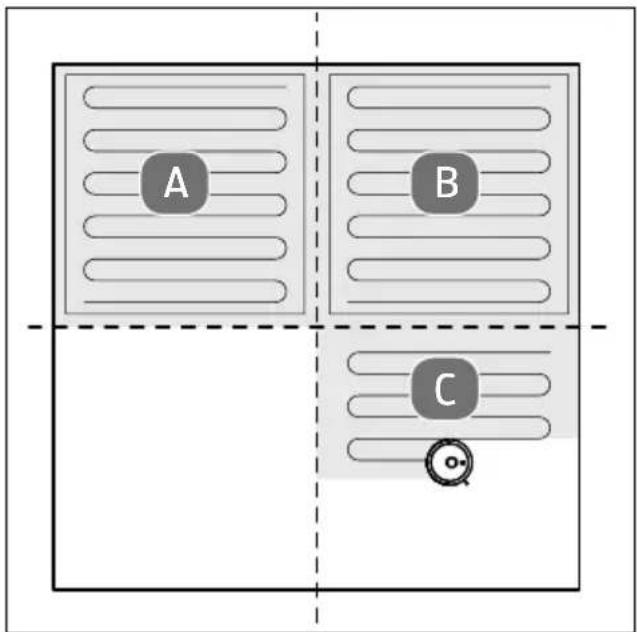

9. Reinigungspläne erstellen....17

10. App-Steuernung 18

10.1. Systemvoraussetzungen....18
10.2. Gerät mit der App verbinden 18
10.3. WLAN zurücksetzen....18

11. Reinigung und Pflege 19

11.1. Reinigungs- und Austauschintervalle 19
11.2. Oberflächen reinigen....19

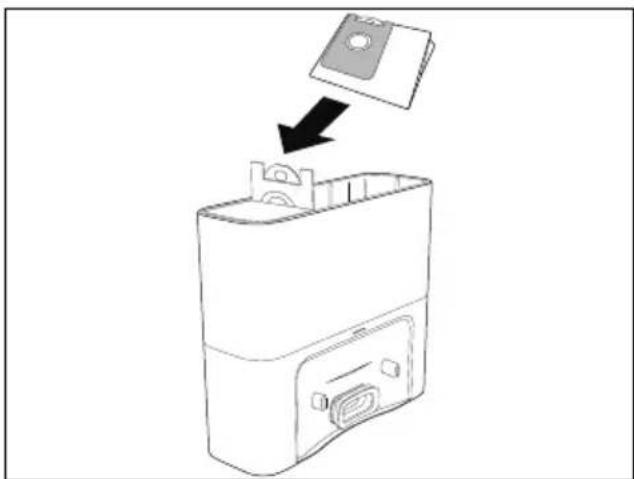

11.3. Staubbehälter der Absaug-/Ladestation austauschen 20

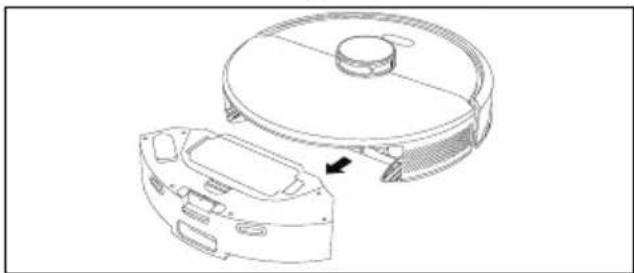

11.4. Staubbehälter/Wassertank reinigen....20
11.5. Staubfilter reinigen....21

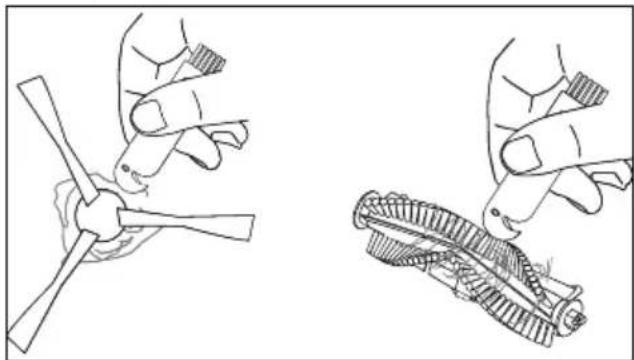

11.6. Saugöffnung und Bürste reinigen......21

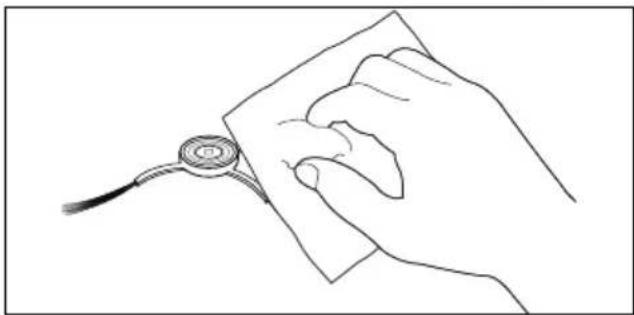

11.7. Seitenbürsten reinigen 22
11.8. Laufrad/Vortriebräder reinigen 22
11.9. Wischtuch/Wischaufsatz reinigen 23

12. Akkublock ersetzen 23

13. Längere Nichtverwendung....23

14. Problemlösung/Fehlerbehebung 24

15. Ersatzteile....26

16. Technische Daten 27

16.1. Informationen zu WLAN/Bluetooth ^® 28

17. EU-Konformitätsinformation 28

18. Informationen zu Markenzeichen....28

19. Entsorgung......28

20. Serviceinformationen....31

21. Impressum 32

1. Zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, halten Sie sich an die Warnhinweise, um die im Text beschriebenen Gefahren zu vermeiden und den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

WARNUNG!

Warnung vor Gefahr durch explosionsgefährliche Stoffe!

VORSICHT!

Warnung vor möglichen mittleren und oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden!

Weiterführende Informationen für den Gebrauch des Gerätes!

HINWEIS!

Hinweise in der Bedienungsanleitung beachten!

Symbol für Schutzklasse II

Gleichstrom-Symbol

Wechselstrom-Symbol

Schmelzsicherung

Geräte mit diesem Symbol verfügen über eine Schmelzsicherung, die bei Überschreiten des genannten Nennstromes (T3,15A) durchbrennt und den Stromkreis trennt.

Benutzung in Innenräumen

2. Bestimmungs- gemäßer Gebrauch

Der Saug-Wischroboter dient zur selbsttätigen, trockenen und feuchten Reinigung von glatten und ebenen Fußböden im Innenbereich.

Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise

• in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
  • in landwirtschaftlichen Anwesen;
• von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
  • in Frühstückspensionen.

Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
▶ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

3. Sicherheitshinweise

■ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
■ Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen nicht mit dem Gerät spielen.

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind bereits 8 Jahre und werden beaufsichtigt.

■ Kinder jünger als 8 Jahre sollen vom Gerät und dem Netzkabel ferngehalten werden.

GEFAHR! Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

■ Verwenden Sie zum Laden des Akkus die Ladestation.

■ Die Ladestation darf nur in trockenen Innenräumen verwendet werden.

■ Schließen Sie den Netzkabel nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Geräts entsprechen.

■ Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.

■ Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Netzkabel. Knicken oder quetschen Sie das Netzkabel nicht.

■ Ziehen Sie den Netzstecker des Gerätes aus der Steck-dose:

– bevor Sie das Gerät reinigen oder warten,

– bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes,

- wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, - vor Auf- und Abbau des Zubehörs,

- wenn das Gerät feucht oder nass geworden ist, - bei längerer Abwesenheit, - bei Gewitter.

■ Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.

■ Fassen Sie das Gerät nicht mit feuchten oder nassen Händen an, während Sie das Gerät laden.

■ Vor dem ersten Gebrauch und nach jeder Benutzung den Saug-Wischroboter sowie das Netzkabel auf Beschädigungen überprüfen.

■ Gerät nicht in Betrieb nehmen, wenn der Saug-Wischroboter, die Ladestation oder das Netzkabel sichtbare Schäden aufweisen.

■ Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.
■ Tauchen Sie den Saug-Wischroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten!

WARNUNG!

Explosionsgefahr!

Beim Aufsaugen von feuergeführlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.

■ Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien.
■ Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer, heiße Asche oder Benzin auf.
nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte Teppiche vor dem Absaugen vollständig trocknen.

■ Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.

VORSICHT!

Verletzungsgefahr/ Gefahr von Geräte- schaden!

Es besteht Verletzungsgefahr und/oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.

■ Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.

Benutzen Sie das Gerät

■ Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlängerungskabel und informieren Sie anwesende Personen über den Betrieb des Saug-Wischroboters.

■ Decken Sie die Sensoren und Lüftungsschlitze des Saug-Wischroboter nicht ab.

■ Vermeiden Sie Kollisionen mit rauen, gebürsteten oder körnigen Oberflächen (z. B. Sockelleisten an Kaminen oder Öfen), da die Oberflächen selbst oder die am Gerät beschädigt werden können. Schließen Sie solche Bereiche für das Saugen aus.

– direkte Sonneneinstrahlung, – offenes Feuer.

■ Verwenden Sie die Lade-station nicht in einer stark reflektierenden Umgebung, z. B. in direktem Sonnenlicht oder in der Nähe von Spiegeln.

3.1. Hinweise zum Akkublo

Das Gerät beinhaltet einen entnehmbaren Lithium-Ionen-Akkublock (siehe „12. Akkublock ersetzen“ auf Seite 23).

GEFAHR! Explosionsgefahr!

Akkus können explodieren, wenn sie großer Hitze ausgesetzt werden. Extreme Temperaturen beeinträchtigen zudem das Ladevermögen des Akkus.

■ Werfen Sie das Gerät/den Akku nicht ins Feuer. ■ Setzen Sie das Gerät/den Akku keinen extremen Bedingungen aus. Zu vermeiden sind:

- Hohe Luftfeuchtigkeit oder Nässe, - extrem hohe (> 40 °C) oder tiefe Temperaturen (< 0 °C),

HINWEIS! Möglicher Akkuscha- den!

Unsachgemäßer Umgang mit dem Akku kann zur vollständigen Zerstörung des Akkus führen.

■ Vermeiden Sie starke Stöße und Erschütterungen.
■ Laden Sie den Akku regelmäßig und möglichst vollständig auf. Belassen Sie den Akku nicht für längere Zeit im entladenen Zustand.
■ Sollte sich der Akku nicht mehr oder nur noch teilweise aufladen lassen, wenden Sie sich an den Service.
■ Verwenden Sie keine Ladegeräte, die beschädigt sind.
■ Entsorgen Sie den Akku umweltfreundlich (siehe „19. Entsorgung“ auf Seite 28).

Benutzen Sie zur Ladung des

Akkus nur die mitgelieferte Ladestation.

Der Laser-Entfernungsmesser entspricht der Laserproduktnorm IEC 60825-1:2014 Klasse 1 und erzeugt keine gefährliche Laserstrahlung.

Lieferumfang

GEFAHR!

Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.

■ Halten Sie die Verpackungsfolie von Kindern fern.

Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

- Saug-Wischroboter mit integriertem Lithium-Ionen-Akkublock, inkl.

- 1 x Wischaufsatz

- 1 x 2-in-1-Staubbehälter

- 1 x Absaugstation

- 4 x Wischtücher

- 4 x HEPA-H13-Filter/Schwammfilter (davon 3x Ersatzfilter)

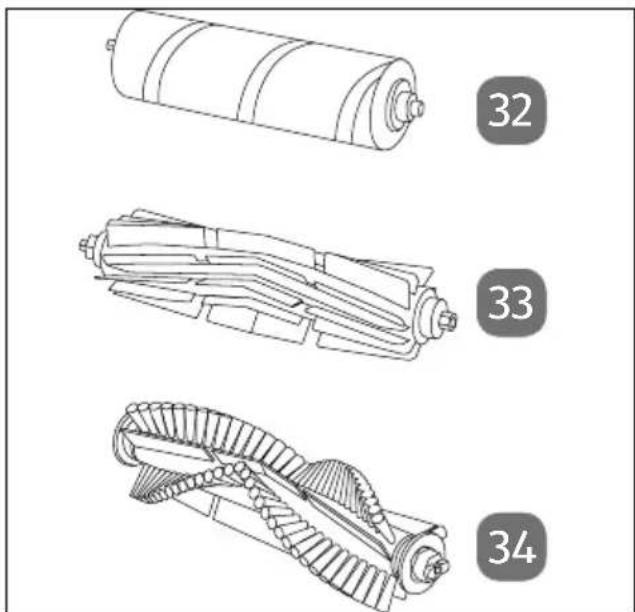

- 1 x Fluffy-Bürste

- 1 x Gummi-Bürste

- 1 x Standard-Bürste

- 6 x Staubbeutel 2,5 l

- 5 x Seitenbürsten

- 1 x Reinigungspinsel

- 1 x Bodenschutzmatte

- 1 x Kurzanleitung

5. Geräteübersicht

1 2 3 4 5 6 7

Abb. 1 – Frontseite mit geöffnetem Staubfach

1. Laser-Sensor-Kappe
2. Gerätedeckel
3. Laser-Sensor
4. Stoßfänger
5. Infrarot-Frontsensor

6. Taste 📄: Rückkehr/Wiederaufladen an der Ladestation; Kontroll-Leuchte

7. Taste▶III: Reinigung starten/pausieren; langer Tastendruck: Gerät ein-/auszuschalten; Kontroll-Leuchte

langer Tastendruck: WLAN-Verbindung und Anmeldevorgang starten

8 9 10 11 12 13 14 15

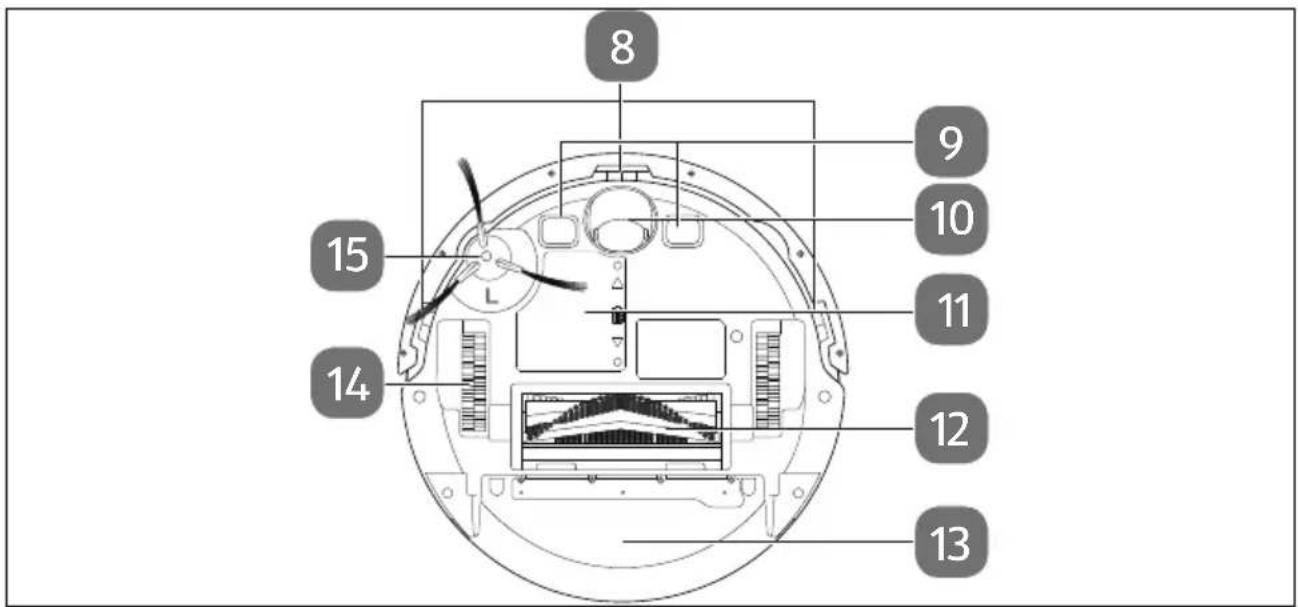

Abb. 2 - Unterseite

1. Anti-Sturzsensoren
2. Ladekontakte
3. Laufrad: Zur Unterstützung der Bewegungsrichtung

4. Akkufach

5. rotierende Bürste

6. 2-in-1 Staubbehälter
7. Rad zum Vortrieb
8. Seitenbürste

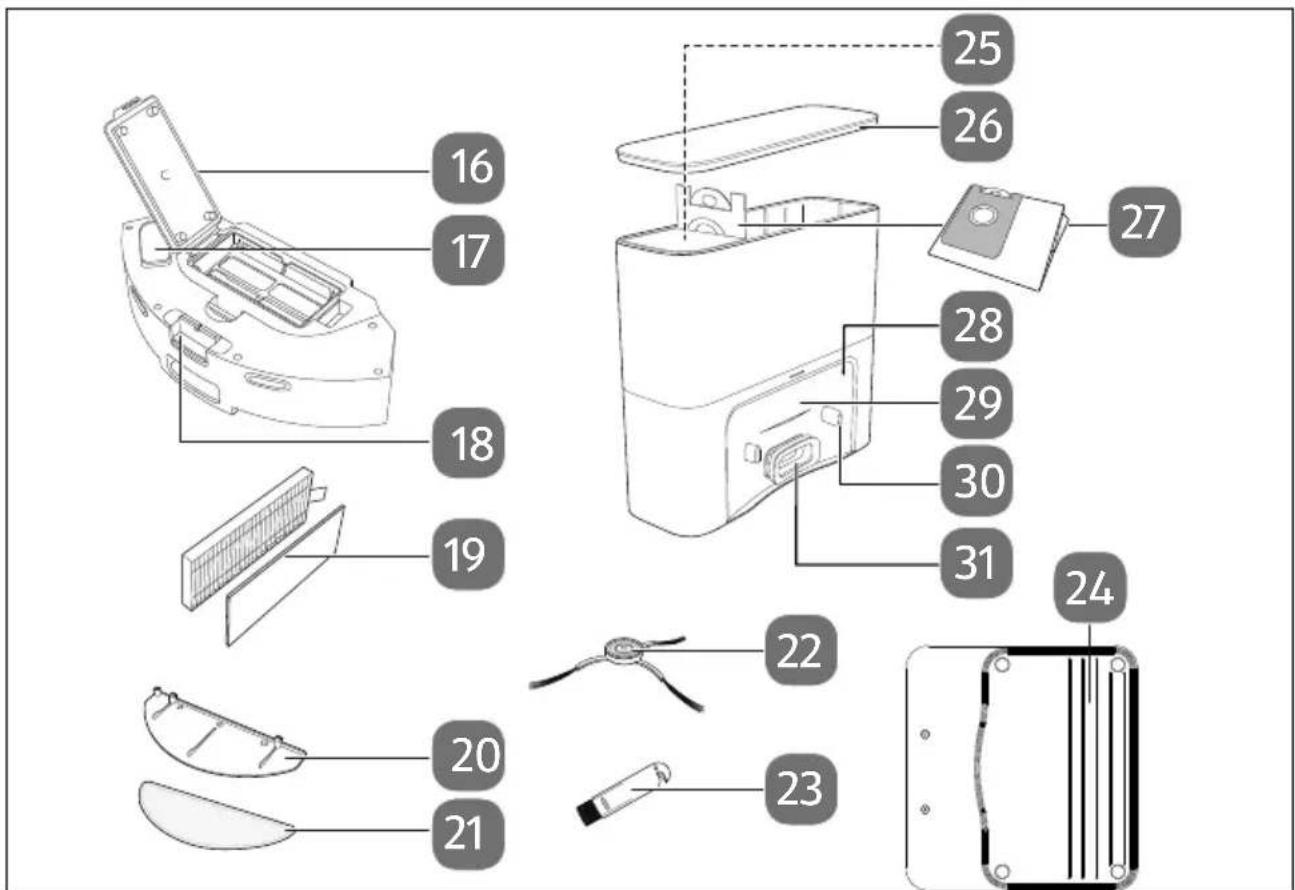

Abb. 3 – Zubehör/ Absaug-/Ladestation

2-in-1 Staubbehälter

1. Filterabdeckung
2. Befüllöffnung
3. Staubbehälterentriegelung

Zubehör

1. HEPA-Filter/Schwammfilter
2. Wischaufsatz
3. Wischtuch
4. Seitenbürsten
5. Reinigungspinsel mit Messer
6. Bodenschutzmatte derAbsaug-/Lade-station

Absaug-/Ladestation

1. Aufbewahrung Reinigungspinsel
2. Deckel
3. Staubbeutel
4. Anzeige
5. Infrarotsensor
6. Ladekontakte
7. Absaugöffnung

Der Saug-Wischroboter verfügt über eine Sprachausgabe. Status- und Fehlermeldungen werden durch Sprachausgaben angegeben. Diese Sprachausgaben werden in der Bedienungsanleitung nicht gesondert erwähnt, da sie selbsterklärend sind.

5.1. Bedeutung Kontroll-Leuchten

Zustand	Kontrollleuchten
	Online Offline
Standby	leuchtet konstant weiß	leuchtet konstant pink
Energie-sparmodus	aus aus
Pause	leuchtet konstant weiß	leuchtet konstant pink
Reinigung	leuchtet konstant weiß	leuchtet konstant pink
Rückkehr zur Lade-station	leuchtet konstant weiß	leuchtet konstant pink
Ladevor-gang	pulsiert langsam weiß	pulsiert langsam pink
Fehler blinkt rot blinkt rot
Herunter-fahren	aus aus
Niedriger Akkustand	leuchtet konstant rot	leuchtet konstant rot
Saug-Wischrobo-ter orten	blinkt pink blinkt pink

Leuchten oder pulsieren die Kontroll-Leuchten konstant pink, ist keine WLAN-Verbindung aufgebaut.

6. Saug-Wischroboter vorbereiten

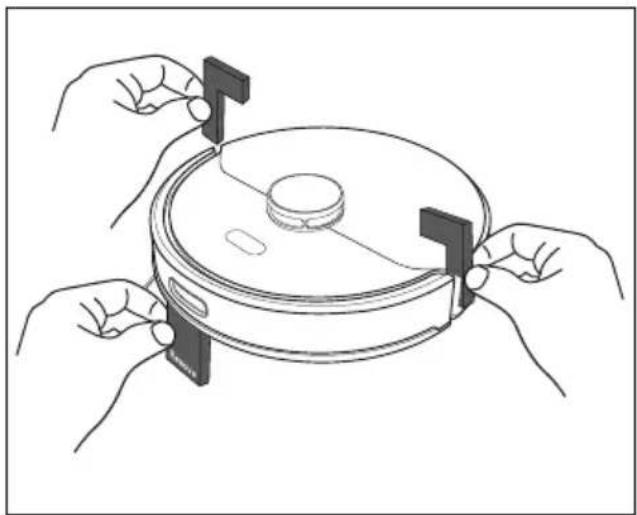

Abb. 5 – Transportsicherung entfernen

Entfernen Sie alle Verpackungsmaterialien sowie die Transportsicherung vom Gerät.

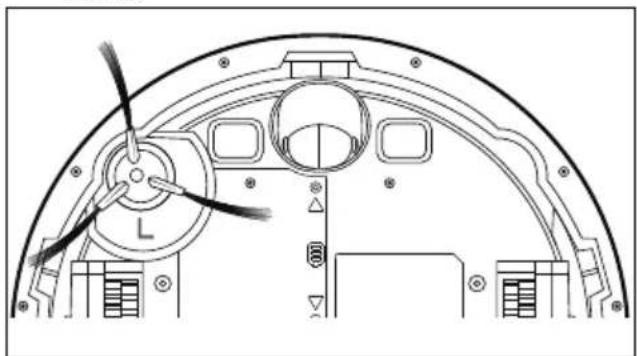

Abb. 6 – Seitenbürste anbringen

Drehen Sie den Saug-Wischroboter um und legen ihn auf eine weiche Unterlage.
▶ Setzen Sie die mitgelieferte Seitenbürste senkrecht auf die Antriebswelle und drücken Sie sie an, bis sie hörbar einrastet.

6.1. Absaug-/Ladestation auf der Bodenschutzmatt e platzieren

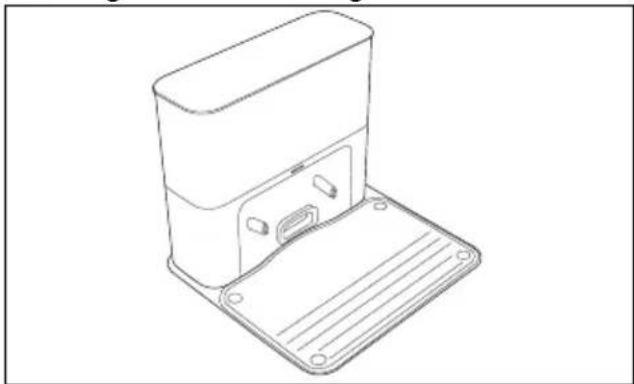

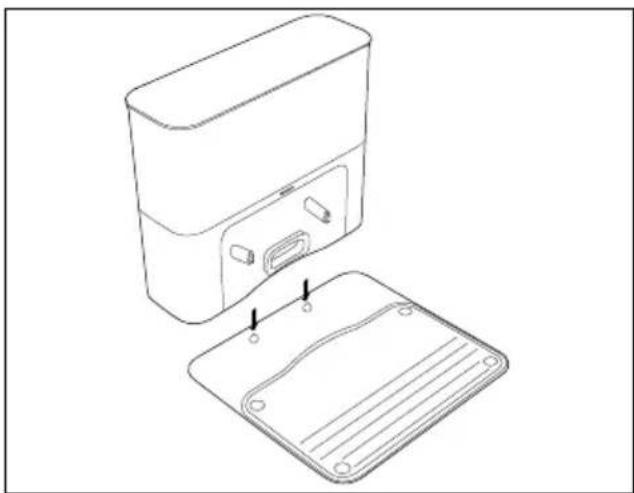

Abb. 7 – Absaug-/Ladestation auf die Bodenschutzmatte setzen

Achten Sie beim Platzieren der Absaug-/Ladestation auf der Bodenschutzmatte darauf, dass die Antirutschpinne in der Aussparung an der Unterseite der Absaug-/Ladestation liegen.

Abb. 8 - Bodenschutzmatte korrekt platziert

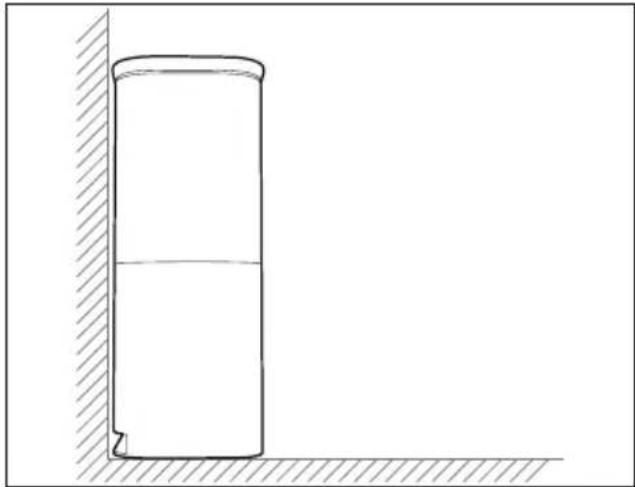

6.2. Absaug-/Ladestation aufstellen

Abb. 9 – Absaug-/Ladestation aufstellen

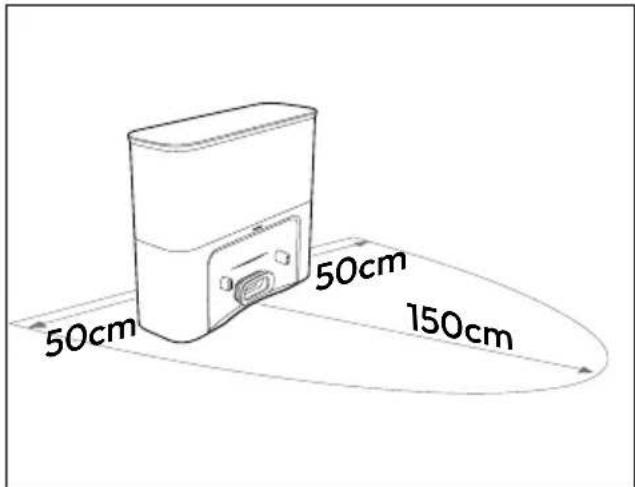

Platzieren Sie die Absaug-/Ladestation an einer Wand mit ebenem Untergrund und vermeiden Sie direkte Sonneneinstrahlung.
Achten Sie darauf, dass zu den Seiten ca. 0,5 m und nach vorne ca. 1,5 m Abstand benötigt wird und die Ladekontakte für den Saug-Wischroboter frei zugänglich sind.

50cm 50cm 150cm

Abb. 10 – Absaug-/Ladestation aufstellen

▶ Verbinden Sie den Netzstecker mit der Steckdose.

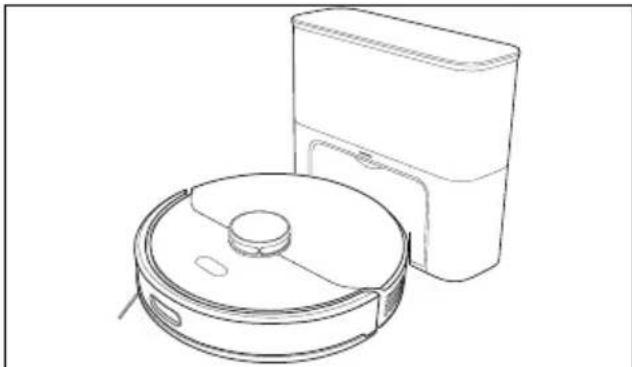

6.3. Akkublock aufl aden

Der Saug-Wischroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Laden Sie den Akkublock des Geräts für ca. 5-6 Stunden vollständig auf.

▶ Stellen Sie den Saug-Wischroboter auf die Ladestation, so dass die Ladekontakte übereinanderliegen. Der Saugroboter wird automatisch eingeschaltet.

Die Ladekontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist.

Der Saug-Wischroboter kehrt automatisch zur Absaug-/Ladestation zurück, wenn der Akkustand niedrig ist.

Sie können über die Taste 📋 oder die App anweisen, dass der Saug-Wischroboter automatisch zur Absaug-/Ladestation zurückkehrt und lädt.

Bei der Rückkehr zur Absaug-/Ladestation wird der Reinigungsvorgang unterbrochen.

Sollte der Saugroboter einmal nicht zur Absaug-Ladestation zurückfinden, kehrt er zum Start-Punkt zurück. In diesem Fall setzen Sie den Saugroboter an die Absaug-Ladestation per Hand zurück.

Falls die Leistung des Akkus auch im geladenen Zustand deutlich nachlässt, wenden Sie sich an den Service.

7. Staubsaugerbetrieb

HINWEIS!

Gefahr von Sachschaden!

Lose Kabel können sich während des Saugbetriebes in Ihrem Saug-Wischroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden.

■ Verlegen Sie Kabel außer Reichweite.
■ Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich.

Dieser Saug-Wischroboter ist nicht für den Gebrauch auf Langflor-Teppichen oder zum Aufsaugen von Flüssigkeiten geeignet.

▶ Stellen Sie sicher, dass der Staubbehälter sauber und leer ist und der Filter richtig eingesetzt ist.
▶ Stellen Sie den Roboter auf eine freie Fläche im Raum.
Drücken Sie die Tastell, um den Reinigungsvorgang zu starten.
Drücken Sie die Taslell erneut, um den Reinigungsvorgang zu unterbrechen.
Drücken Sie die Taslell nochmals, wenn Sie die Reinigung fortsetzen wollen.
▶ Schalten Sie das Gerät aus:

– Entfernen Sie ggf. den Saugroboter von der Absaug-/Ladestation.
- Drücken Sie die Taste▶|| für ca. 3-5 Sekunden.

Drücken Sie die Taslell auf dem Gerät für ca. 3-5 Sekunden erneut, um den Saug-Wischroboter wieder einzuschalten.
▶ Reinigen Sie regelmäßig bei ausgeschaltetem Gerät die Saugöffnung und leeren

Sie nach jeder Verwendung den Staubbehälter.

7.1. Zusätzliches Bürstenset

Wenn Sie ein zusätzliches Bürstenset bestellen möchten, besuchen Sie unseren MEDION-Serviceshop unter https://www.medion.com/medionserviceshop.

Dort finden Sie alle passenden Informationen zu Ihrem Produkt.

▶ Verwenden Sie die Bürsten gemäß der unten stehenden Übersicht:

Bürste Anwendung
	Geeignet für alle Bodenbeläge.
	Geeignet für Hartboden, Fliesen, Holzboden.
	Geeignet für Hartböden und die Entfernung von Tierhaaren.

▶ Schalten Sie das Gerät aus und legen Sie das Gerät auf eine ebene Fläche.

Abb. 12 – Bürstenrahmen entnehmen

Drücken Sie die beiden Rastnasen des Bürstenrahmens nach innen und heben den Bürstenrahmen ab.

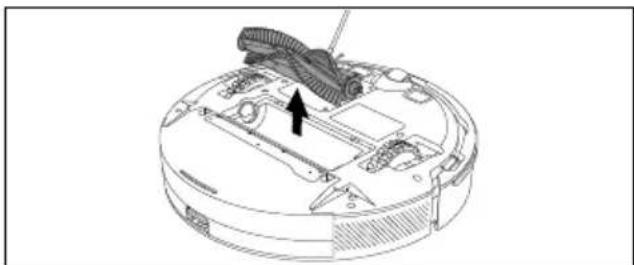

Abb. 13 – Bürste entfernen

Entfernen Sie die Bürste aus der Saugöffnung.
▶ Setzen Sie die gewünschte Bürste in die Öffnung. Setzen Sie die Bürste zuerst in die Vierkant-Aufnahme und legen sie die Bürste dann vollständig in die Öffnung.
▶ Setzen Sie den Bürstenrahmen mit den beiden Rastnasen zuerst auf die Saugöffnung und drücken ihn an, bis er hörbar einrastet.

8. Wischbetrieb

HINWEIS!

Möglicher Sachschaden!

Durch austretendes Wasser/Flüssigkeiten kann es zu Beschädigungen am Bodenbelag kommen.

Benutzen Sie den Saug-Wischroboter im Wischbetrieb nur auf Fliesen und versiegelten Bodenflächen, nicht auf Teppichböden.

■ Prüfen Sie, vor der Verwendung, ob der Fußbodenbelag für die feuchte Reinigung geeignet ist.

■ Wählen Sie in der medion Life+ App die verträgliche Wasserabgabemenge für den Bodenbelag aus.

HINWEIS!

Möglicher Geräteschaden!

Nicht geeignete Zusätze im Wasser können zu Schäden am Gerät führen.

■ Verwenden Sie nur sauberes Leitungswasser für den Frischwassertank.

8.1. Vorbereiten des Wasser- tanks

Das Gerät kann mit dem mitgelieferten Zubehör zu einem Wischroboter umgerüstet werden.

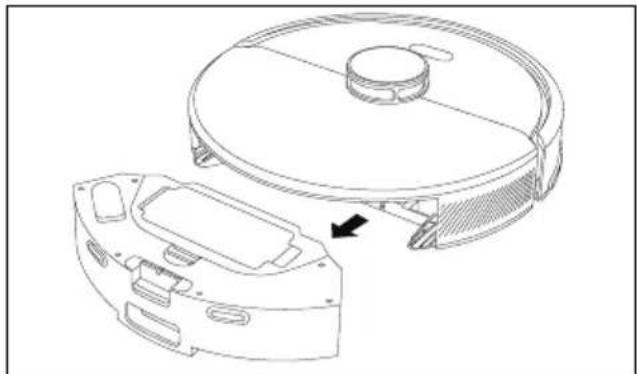

Abb. 14 – Staubbehälter/Wassertank entfernen

Drücken Sie die Entriegelungstaste am Staubbehälter/Wassertank.
Entnehmen Sie den Staubbehälter/Wassertank.

Abb. 15 – Wassertank auffüllen

• Öffnen Sie die Verschlusskappe des Wassertanks.
  ▶ Befüllen Sie den Wassertank mit sauberem Wasser. Verwenden Sie kein zusätzliches Reinigungsmittel.
  ▶ Schließen Sie die Verschlusskappe des Wassertanks.

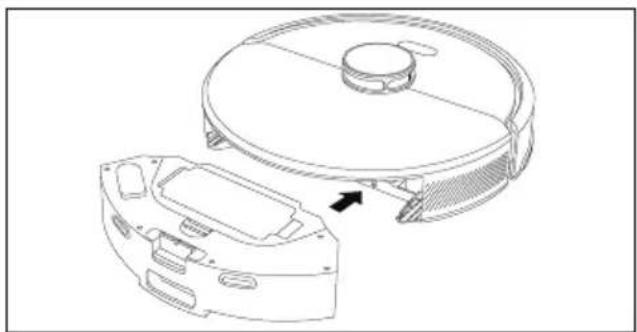

Abb. 16 – Staubbehälter/Wassertank einsetzen

▶ Setzen Sie den Staubbehälter/Wassertank wieder in den Saug-Wischroboter und schließen Sie die Staubbehälterabdeckung.
▶ Befeuchten Sie das Wischtuch mit Wasser und wringen Sie es aus, bis es nicht mehr tropft.

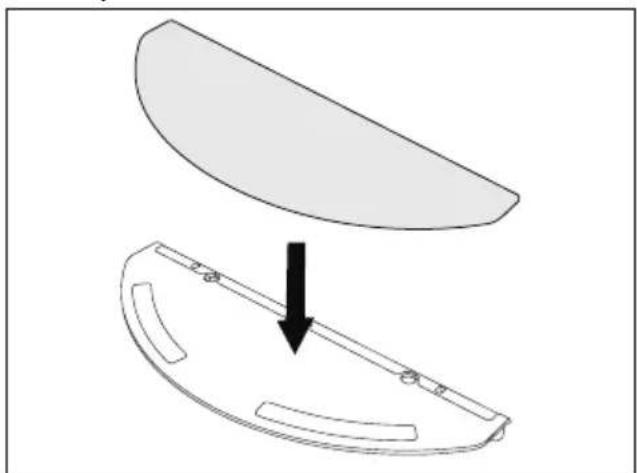

Abb. 17 – Wischaufsatz zusammensetzen

Drehen Sie den Saug-Wischroboter um und legen ihn auf eine weiche Unterlage.
Legen Sie das Wischtuch auf den Wisch-aufsatz auf. Es wird durch einen Klettverschluss gehalten. Achten Sie darauf, dass es glatt anliegt.
▶ Stellen Sie den Saug-Wisch-Roboter wieder auf die Räder.

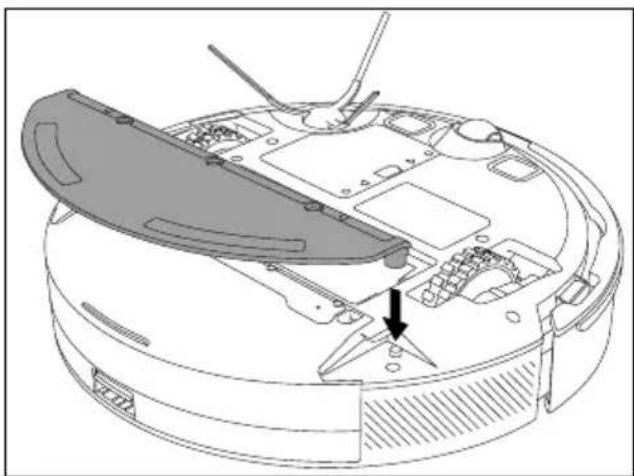

Abb. 18 – Wischaufsatz anbringen

Drücken Sie die Taste um die Feuchtreinigung zu starten.
Um nach erfolgter Reinigung den Wischaufsatz wieder zu entfernen, fassen Sie mit beiden Händen den Wischaufsatz an und ziehen ihn nach oben, um ihn zu entfernen.
▶ Leeren Sie nach jeder Feuchtreinigung den Wassertank und spülen Sie das Wischtuch aus und lassen Sie es trocknen.

9. Reinigungspläne er- stellen


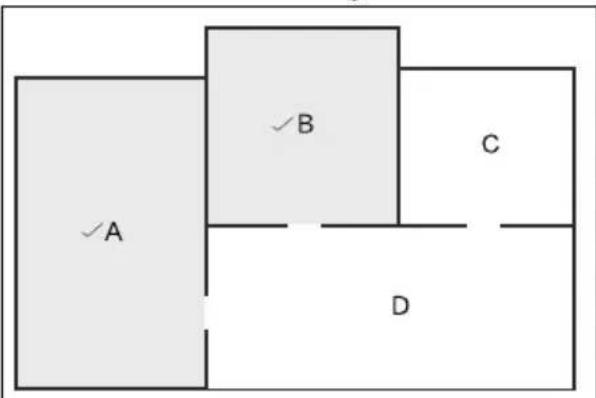

Abb. 19 – Standardreinigung

Drücken Sie die Taste▶, um die Reinigung zu starten.

Der Saug-Wisch-Roboter plant dynamisch den Reinigungspfad entsprechend der durch die Erkundungsfahrt erstellten Karte (Einstellung per App) und führt die Reinigung der verschiedenen Zonen nacheinander durch. In jeder Zone beginnt der Saug-Wisch-Roboter zuerst mit der Eckenreinigung und führt dann den restlichen Teil der Reinigung im Zickzack durch (s. Abb. 19).

Die App bietet Ihnen weitere Einstellmöglichkeiten, z. B.:

• Erkundungsfahrt der Räumlichkeiten
• Einrichten von Sperrbereichen/einer unsichtbaren Wand
• Einrichten von Sperrbereichen für das feuchte Wischen

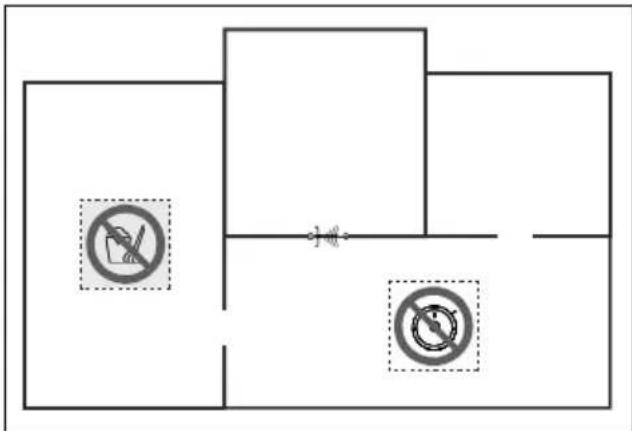

Abb. 20 – Sperrbereiche einrichten

• Einrichten von Sperrbereichen für das Saugen
  • Einrichten von zu reinigenden Räumen

Abb. 21 – Räume bestimmen

Bewegen Sie den Saugroboter während des Betriebs nicht wahllos und zu häufig. Stellen Sie den Saugroboter nach dem Bewegen wieder in der Nähe des ursprünglichen Standorts ab.

Beim erneuten Starten sucht das Gerät seine neue Position. Nach erfolgreicher Positionierung arbeitet der Saugroboter gemäß Reinigungsplan weiter.

Schlägt die Positionierung durch zu häufiges manuelles Bewegen fehl, gibt das Gerät die vorherige Aufgabe auf und erstellt eine neue Karte für die Reinigung. In dem Fall kann es sein, dass der Saugroboter nicht zur Absaug-/Ladestation zurück kehrt.

10. App-Steuerung

Um Ihren Saug-Wischroboter in vollem Funktionsumfang zu nutzen, laden Sie die medi-on Life+ App kostenlos auf Ihr Smartphone herunter.

▶ Scannen Sie hierzu den nachfolgenden QR-Code oder besuchen Sie den Playstore (Android™) oder Appstore (iOS®) und suchen Sie dort nach medion Life+ App.

medion LIFE+

Für die Nutzung der App ist ein Kundenkonto erforderlich. Hierzu benötigen Sie eine gültige E-Mail-Adresse. Befolgen Sie die Anweisungen in der App.

10.1. Systemvoraussetzungen

• Smartphone mit mindestens WLAN 802.11 b/g/n
  • 2,4 GHz/5 GHz WLAN-Netz
• Android™ 9 oder höher
• iOS 14 oder höher
• Installation der medion Life+ App auf Ihrem Smartphone

10.2. Gerät mit der App verbinden

▶ Öffnen Sie die medion Life+ App.
Drücken Sie die Taste und die Taste am Saug-Wischroboter gleichzeitig, um das Gerät in den Kopplungsmodus zu versetzen.

Die Kontrollleuchte blinkt langsam.

Bei eingeschalteter Bluetooth®-Funktion an Ihrem Smartphone findet die App bei der Ersteinrichtung das Gerät automatisch und das Gerät wird angezeigt. Ohne Bluetooth wählen Sie das Gerät wie unten beschrieben aus.

Die Installation kann bei verschiedenen Betriebssystemen abweichen.

▶ Wenn Sie bisher noch kein Gerät in der medion Life+ App angemeldet haben, tippen Sie auf die Schaltfläche Gerät hinzufügen.

Sollten Sie bereits ein Gerät in der App eingebunden haben, klicken Sie oben rechts auf +.

Wählen Sie in der Kategorie Saugroboter das Modell X23 SW+ (MD100051).

▶ Folgen Sie nun den weiteren Anweisungen in der App, um die Verbindung herzustellen.

Weiterführende Informationen und Support zur Installation der medion Life+ App sowie Hinweisen zur optionalen Fehlerbeseitigung finden Sie unter: https://www.medion.com/de/service/.

Beim ersten Einsatz führt der Wisch-Saugroboter eine Erkundungsfahrt aus. Folgen Sie den Anweisungen in der App.

Wählen Sie über die App die Reinigungseinstellung aus: z. B. Saugen oder Wischen sowie die Saugstufe.
Erstellen Sie Reinigungspläne und Sperrzonen. Folgen Sie dazu den jeweiligen Anweisungen in der App.

10.3. WLAN zurücksetzen

Drücken Sie die Taste und die Taste
▶ am Saug-Wischroboter gleichzeitig einige Sekunden, um die WLAN-Informationen zurückzusetzen.

11. Reinigung und Pflege

WARNUNG!

Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführende Teile.

■ Tauchen Sie den Saug-Wischroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten!
■ Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht angefeuchteten Tuch.
■ Schalten Sie das Gerät komplett aus und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.

Teil	Reini-gungs-intervall	Aus-tausch-intervall
Sensoren Einmal im Monat
Lade-kontakte	Einmal im Monat
Laufrad Einmal im Monat
Wisch-aufsatz	Nach jeder Reinigung
Wischtuch Nach jeder Reinigung
Wassertank	Nach jeder Reinigung

11.1. Reinigungs- und Aus- tauschintervalle

Teil	Reini-gungs-intervall	Aus-tausch-intervall
Staub-behälter	Nach jeder Reinigung
Staub-beutel	Bei Mel-dung, dass der Staub-beutel voll ist
Filter Einmal in der Woche		Alle 2 Monate
Bürstenrolle Einmal in der Woche		Alle 6 - 12 Monate
Seiten-bürsten	Einmal in der Woche	Alle 3 - 6 Monate oder wenn die Bürsten verbraucht sind

11.2. Oberflächen reinigen

▶ Schalten Sie den Saug-Wischroboter aus.
Entnehmen Sie den Staubbehälter/Wassertank.
▶ Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
Wischen Sie die Oberfläche des Saug-Wischroboters und der Ladestation mit einem angefeuchteten Tuch ab.
Entfernen Sie Schmutz und Staub mit einem sauberen, trockene Tuch - vom Infrarot-Frontsensor, - von den Sturzsensoren, - von den Ladekontakten des Saug-Wischroboters und der Absaugstation.

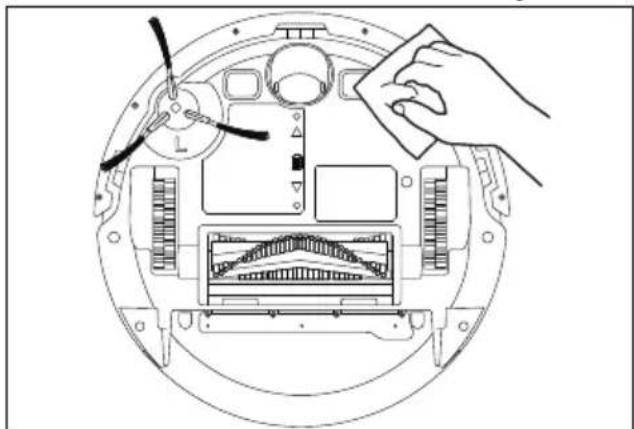

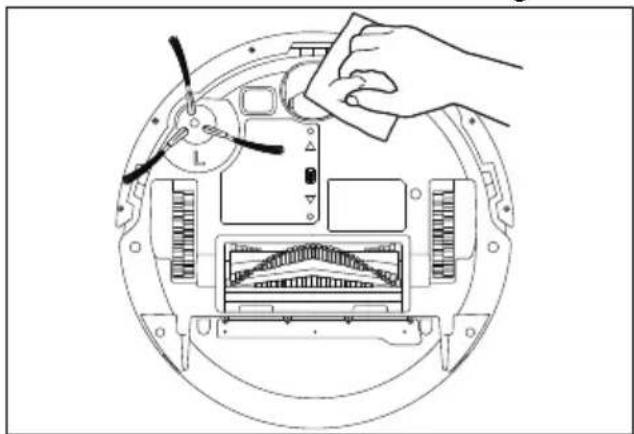

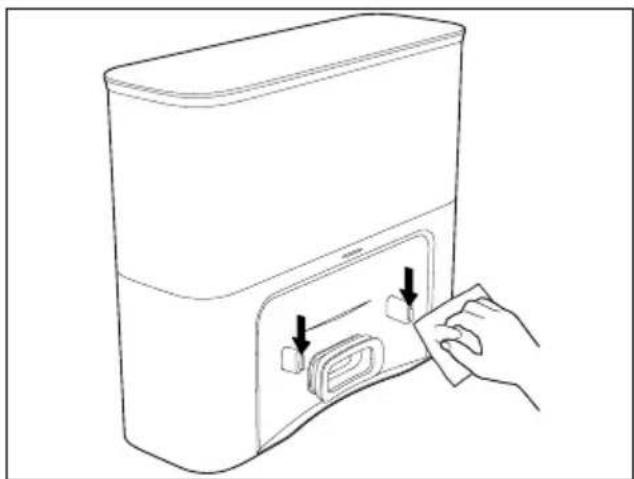

Abb. 22 - Ladekontakte reinigen

Abb. 25 - Staubbeutel ersetzen

Öffnen Sie den Deckel der Absaug-/Lade-station.
Ziehen Sie den Staubbeutel an der Lasche nach oben hinaus.
Entsorgen Sie den gefüllten Staubbeutel in einem geeigneten Mülleimer.
▶ Setzen Sie einen neuen Staubbeutel wie dargestellt in die Halterung in der Kammer ein (s. Abb. 25).
Prüfen Sie den korrekten Sitz des Staubbeutels in der Hebevorrichtung.
▶ Schließen Sie den Deckel.

Die Absaug-/Ladestation ist wieder betriebsbereit.

11.4. Staubbehälter/Wasser-tank reinigen

Abb. 26 – Staubbehälter/Wassertank entfernen

11.3. Staubbehälter der Absaug-/Ladestation aus- tauschen

Reinigen Sie regelmäßig den Staubbehälter der Absaugstation und wechseln Sie den Staubbeutel sobald er voll ist.

Drücken Sie die Entriegelungstaste am Staubbehälter/Wassertank.
Entnehmen Sie den Staubbehälter/Wassertank.

Leeren und reinigen Sie nach jedem Einsatz den Staubbehälter/Wassertank.

Entnehmen Sie den HEPA-Filter vor der Reinigung mit Wasser (siehe folgenden Abschnitt).

Öffnen Sie die Verschlusskappe des Wassertanks. Leeren Sie den Wassertank über einem Waschbecken aus.

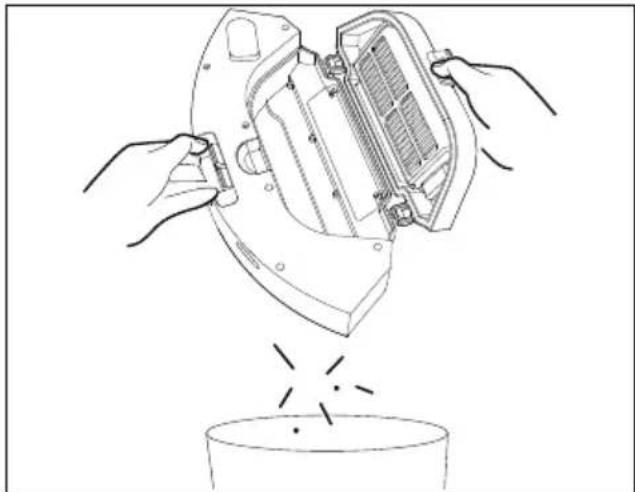

Abb. 27 - Staubbehälter leeren

Leeren Sie den Staubbehälter über einem Mülleimer. Klopfen Sie vorsichtig den Staub heraus.
▶ Spülen Sie den Staubbehälter/Wassertank nach Bedarf mit Wasser aus.

i

▶ Stellen Sie den Staubbehälter/Wassertank nicht in die Spülmaschine!
Lassen Sie den Staubbehälter/Wassertank vollständig trocknen.

▶ Setzen Sie den Staubbehälter/Wassertank mit der Entriegelungstaste nach vorn und nach oben zeigend wieder ins Gerät ein.

11.5. Staubfi Iter reinigen

Abb. 28 - Staubfilter entnehmen

Ziehen Sie die Filterklappe hoch. Ziehen Sie an der Lasche, um den Staubfilter zu entnehmen.
▶ Entfernen Sie den HEPA-Filter.

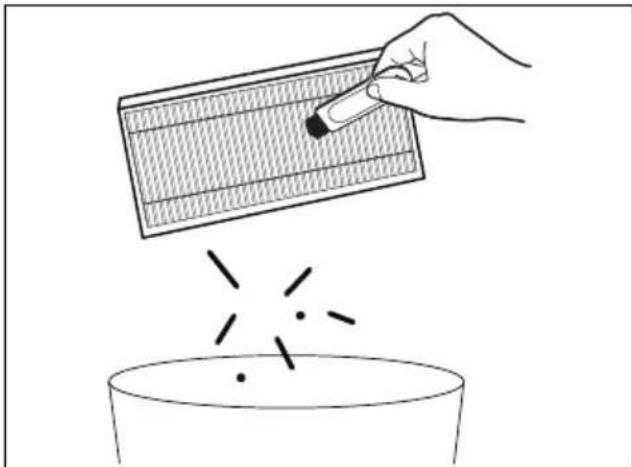

Klopfen Sie den HEPA-Filter vorsichtig aus.

i

Der HEPA-Filter ist nicht für die Reinigung mit Wasser geeignet.
▶ Setzen Sie den Filter keiner direkten Sonnenstrahlung aus.
Spülen Sie den Staubbehälter bei geöffneter Filterklappe nach Bedarf mit Wasser aus. Trocken Sie ihn sorgfältig ab.
▶ Setzen Sie den HEPA-Filter mit dem schwarzen Schaumfilter nach unten zeigend wieder ein.

11.6. Saugöff nung und Bürste reinigen

Schmutz und Staub kann sich um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um die Saugleistung konstant zu halten, reinigen Sie die Saugöffnung an der Unterseite regelmäßig. Schalten Sie das Gerät aus.

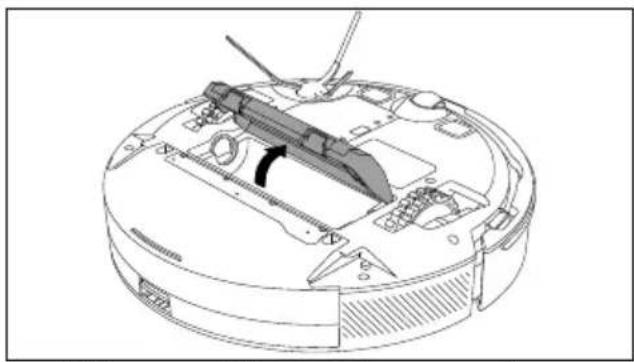

Abb. 29 – Bürstenrahmen entfernen

Drehen Sie den Saug-Wischroboter um und legen ihn auf eine weiche Unterlage.
Drücken Sie die beiden Rastnasen des Bürstenrahmens nach innen und heben den Bürstenrahmen ab.

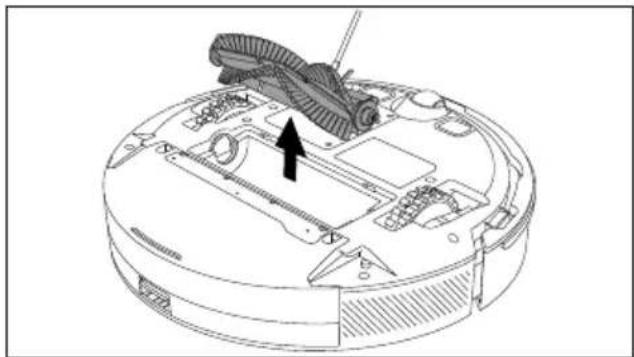

Abb. 30 – Bürste entnehmen

Entfernen Sie die Bürste aus der Saugöffnung.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung mit einem feuchten Wischtuch.

Abb. 31 – Haare/Fäden entfernen

Sollten sich lange Haare oder Fäden um die Bürste gewickelt haben, schneiden Sie diese auf und bürsten die Bürste anschließend gründlich ab.
▶ Setzen Sie die Bürste zuerst in die Vier- kant-Aufnahme und legen sie die Bürste dann vollständig in die Öffnung zurück.

▶ Setzen Sie den Bürstenrahmen mit den beiden Rastnasen zuerst auf die Saugöffnung und drücken ihn an, bis er hörbar einrastet.

11.7. Seitenbürsten reinigen

Abb. 32 – Seitenbürste reinigen

▶ Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen weichen Untergrund.
▶ Reinigen Sie die Bürste von Verschmutzungen und Haaren.
▶ Reinigen Sie die Bürste mit einem feuchten Tuch von festsitzenden Verschmutzungen.

Entfernen Sie die Seitenbürste, um sie leichter reinigen zu können.

Nach der Reinigung bringen Sie die Bürste wieder an (s. Abb. 6).

Sollten sich die Borsten verbiegen, legen Sie die Bürsten in heißes Wasser, damit die Borsten wieder ihre Ausgangsform annehmen.

11.8. Laufrad/Vortriebräder reinigen

▶ Reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch.
Wischen Sie die Vortriebräder mit einem angefeuchtetem Tuch ab.

11.9. Wischtuch/Wischaufsatz reinigen

Ziehen das Wischtuch vom Wischaufsatz ab und spülen Sie es unter fließendem Wasser aus. Bei starker Verschmutzung waschen Sie das Wischtuch bei 60 °C in der Waschmaschine. Lassen Sie es vollständig trocknen.
Fassen Sie mit beiden Händen den Wisch aufsatz an und ziehen ihn nach oben, um ihn zu entfernen.
▶ Reinigen Sie ihn mit mildem Spülmittel und einem weichen Tuch. Trocknen Sie ihn gut ab, bevor Sie den Wischaufsatz wieder einsetzen. Achten Sie darauf, dass er hörbar einrastet (s. Abb. 17).
Nach der Reinigung stellen Sie den Saug-Wischroboter wieder auf die Räder.

12. Akkublock ersetzen

VORSICHT!

Verletzungsgefahr!

Es besteht Verletzungsgefahr bei Kontakt mit den entnommenen Akkus.

■ Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
■ Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
■ Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

▶ Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei einem Defekt des Akkublocks heraus.
▶ Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig ent- laden ist.
▶ Schalten Sie das Gerät vollständig aus.

Lösen Sie die 2 Schrauben am Saugroboterboden mit einem kleinen Kreuzschlitzschraubendreher und entfernen Sie ihn.
▶ Fassen Sie an den Laschen an und entnehmen Sie vorsichtig den Akkublock.

Bei der Verwendung von Hilfsmitteln zum Heraushebeln des Akkus verwenden Sie keine spitzen oder scharfen Gegenstände, die den Akkublock beschädigen können. Der Akkublock lässt sich entfernen, indem Sie das Gerät umdrehen und den Akkublock vorsichtig herausschütteln.

Ziehen Sie den Stecker des Akkublocks von der Buchse des Gerätes ab.
▶ Verbinden Sie den Stecker des neuen, baugleichen Akkublocks mit der Buchse des Geräts.
▶ Setzen Sie den Akku ins Akkufach.
▶ Setzen Sie den Saugroboterboden wieder auf und sichern Sie ihn mit den beiden Schrauben.
Drehen Sie den Saugroboter um und setzen Sie ihn auf die Räder.
▶ Laden Sie den Akku auf.

13. Längere Nichtverwendung

▶ Schalten Sie das Gerät aus:
– Entfernen Sie den Saugroboter von der Absaug-/Ladestation.
- Drücken Sie die Taste▶ für ca. 3-5 Sekunden, um den Saug-Wischroboter komplett auszuschalten.
▶ Wenn sich der Roboter über längere Zeit nicht in Betrieb befindet, laden Sie den Akku vollständig auf, ziehen den Netzstecker, reinigen Sie das Gerät und bewahren Sie das Gerät an einem trockenen, vor direkter Sonneneinstrahlung geschütztem Ort auf.

14. Problemlösung/Fehlerbehebung

Bei einer Störung des Geräts blinkt die Betriebskontrollleuchte rot und es wird eine entsprechende Ansage ausgegeben. Prüfen Sie zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich an unser MEDION Service-Center oder eine geeignete Fachwerkstatt.

Problem/Ursache Lösung
Der Saugroboter konnte nicht eingeschaltet werden.• Die Akkuleistung ist unzureichend.• Die Umgebungstemperatur liegt unter 0 °C oder über 40 °C.	Stellen Sie den Saugroboter auf die Absaug-/Ladestation und richten Sie ihn am Ladekontakt aus. Der Saugroboter schaltet sich automatisch ein.Verwenden Sie das Gerät bei einer Umgebungstemperatur von 0 °C bis 40 °C.
Der Saugroboter konnte nicht aufgeladen werden.	Entfernen Sie den Saugroboter von der Absaug-/Ladestation und prüfen Sie, ob die Anzeige der Absaug-/Ladestation leuchtet. Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen ist.Die Absaug-/Ladestation ist nicht richtig mit dem Saugroboter verbunden. Reinigen Sie die Ladekontakte der Absaug-/Ladestation und den Ladekontakt am Saugroboter, ggf. schieben Sie die Seitenbürste zur Seite, um die Verbindung zum Ladekontakt zu gewährleisten.
Der Staubbehälter wurde entfernt.	Setzen Sie den Staubbehälter korrekt wieder ein. Die Reinigung startet nur bei eingesetztem Behälter.
Der Saugroboter wurde angehoben oder hängt in der Luft.	Platzieren Sie den Saugroboter auf ebenem Boden und starten Sie es erneut.
Der Saugroboter ist gekippt.	Stellen sie den Saugroboter auf eine ebene Fläche ohne Hindernisse und starten Sie ihn neu.
Der Stoßfänger oder Sensor ist blockiert.	Drücken Sie den Stoßfänger vorsichtig nach links und prüfen Sie, ob er frei beweglich ist.
Der Akkustand ist zu niedrig für den Betrieb.	Stellen Sie den Saugroboter auf die Ladestation, um den Akku aufzuladen.
Problem/Ursache Lösung
Der Saugroboter steckt fest.	▸ Bewegen Sie den Saugroboter an einen freien Ort und starten Sie ihn erneut.
Das Antriebsrad ist blockiert oder verwickelt.	▸ Prüfen Sie das linke, rechte und vordere Antriebsrad.▸ Entfernen Sie eventuell vorhandene Fremdkörper vom Hauptantriebsrad.
Die Hauptbürste ist blockiert oder verwickelt.	▸ Entfernen Sie Schmutz oder Haare von der Hauptbürste.
Die Seitenbürste ist blockiert oder verwickelt.	▸ Entfernen Sie Fremdkörper von der Seitenbürste.
Der Saugroboter konnte nicht zur Absaug-/Ladestation zurückkehren	▸ Der Saugroboter ist zu weit von der Absaug-/Ladestation entfernt. Stellen Sie den Saugroboter in der Nähe der Absaug-/Ladestation auf.
Abnormales Verhalten	▸ Schalten Sie den Saugroboter aus und dann wieder ein.
Während der Reinigung treten abnormale Geräusche auf.	▸ Die Reinigungsbürste, die Seitenbürsten oder die Räder könnten sich mit Fremdkörpern verfangen haben. Schalten Sie den Saugroboter aus und reinigen Sie die Teile.
Die Reinigungsleistung lässt nach. Der Saugroboter verliert Staub.• Staub hat sich festgesetzt.• Die Reinigungsbürste hat sich mit Fremdkörpern verfangen.• Staubbehälter ist voll.	▸ Reinigen oder ersetzen Sie den Filter.▸ Entleeren und reinigen Sie den Staubbehälter.▸ Reinigen Sie die Reinigungsbürste.
Das WLAN-Netzwerk kann nicht verbunden werden.• Das WLAN-Verbindung ist zu schwach/gestört.• Das Passwort ist falsch.	▸ Vergewissern Sie sich, dass sich das Gerät an einem Ort mit gutem WLAN-Signal befindet.▸ Setzen Sie die WLAN-Einstellungen zurück, laden Sie die neueste Version der App herunter, und versuchen Sie erneut, eine Verbindung zum WLAN-Netzwerk herzustellen.
Die planmäßige Reinigung kann nicht durchgeführt werden.	Die Akku-Leistung ist unzureichend. Die planmäßige Reinigung wird nur gestartet, wenn die verbleibende Leistung mindestens 15% beträgt.
Zu wenig Wasser im Wassertank	▸ Befüllen Sie den Tank mit Wasser.▸ Bleibt der Fehler bestehen, wenden Sie sich an den Service.
Problem/Ursache Lösung
Ungewöhnliche Geräusche• Blockade durch Fremdkörper an Bürste, Seitenbürsten oder Hauptrad möglich.	▸ Reinigen Sie die betroffenen Teile.
FAQ
Wird Strom verbraucht, wenn der Saugroboter immer in der Absaug-/Ladestation bleibt?	Der Stromverbrauch ist extrem niedrig, wenn der Saugroboter immer in der Absaug-/Ladestation bleibt. Dies trägt dazu bei, dass die Batterie ihre optimale Leistung beibehält.
Muss der Akku 16 Stunden lang aufgeladen werden, wenn der Saugroboter die ersten drei Male benutzt wird?	Der Lithium-Akku hat keinen Memory-Effekt. Das Gerät kann sofort verwendet werden, nachdem der Akku vollständig aufgeladen ist.

15. Ersatzteile

Wenn Sie Ersatzteile nachbestellen möchten, besuchen Sie unseren MEDIONServiceshop

unter https://www.medion.com/

medionserviceshop.

Dort finden Sie alle passenden Informationen

zu Ihrem Produkt.

1. Technische Daten

Gerät
Inverkehrbringer: MEDION AG	Am Zehnthof 7745307 EssenDeutschland
Modell X23 SW+ (MD 100051)
Lautstärke: Eco Modus: 58 db (+/- 5 dB)	Standardmodus: 63 dB (+/- 5 dB)Starker Modus: 65 dB (+/- 5 dB)Superstarker Modus: 68 dB (+/- 5 dB)
Max. Motorsaugleistung: 5 kPa (+/- 10 %)
Staubbehälter Kapazität: 0,275 l
Wassertank Kapazität: 0,200 l
Betriebsdauer ja nach Saugstufe: Eco Modus: 180 min (+/-10%)Standardmodus: 135 min (+/-10%)Starker Modus: 110 min (+/-10%)Superstarker Modus: 65 min (+/-10%)
Gewicht: ca. 2,5 kg
Abmessungen: ca. 32,2 x 32,0 x 9,5 cm
Akkublock/Batterie
Lithium-lonen-AkkublockModel:	INR18650 MH1-4S1P
Hersteller: BYD COMPANY LIMITED, China
Akkuspannung: 14,8 V
Akkukapazität:	2900 mAh
Leistung:	42,92 Wh
Ladedauer:	< 5 Stunden
Betriebstemperatur:	0 °C - 40 °C
Absaug-/Ladestation
Eingang: 220-240 V , 50/60 Hz	~
Nennleistung	650 W
Ausgang:	19 V --- 1,0 A
Max. Motorsaugleistung: 20 kPa (+/- 10 %)
Lautstärke: max. 72 dB (+/- 5 %)
Gewicht:	ca. 1,9 kg
Staubbeutel-Kapazität:	2,5 l
Abmessungen: ca. 30,5 x 26,3 x 11,0 cm

16.1. Informationen zu WLAN/Bluetooth®

Frequenzbereich: 2,4 GHz/5 GHz

WLAN Standard: 802.11 b/g/n

17. EU-Konformitätsinformation

Hiermit erklärt die MEDION AG, dass der Funkanlagentyp MD 100051 der Richtlinie 2014/53/EU und der Richtlinie 2011/65/EU

entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

18. Informationen zu Markenzeichen

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von LENOVO/MEDION unter Lizenz verwendet.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

19. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Beachten Sie folgende Kennzeichnung von Verpackungsmaterialien bei der Mülltrennung mit den Abkürzungen (a) und Nummern (b): 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe (Nur für Frankreich)

Das „Triman“-Symbol informiert den Verbraucher darüber, dass das Produkt recycelbar ist, einem erweiterten System der Herstellerverantwortung und in Frankreich einer Sortieranweisung unterliegt.

(Nur für Spanien)

Dieses Symbol kennzeichnet die Entsorgung nach der Art der verwendeten Verpackungsmaterialien (blau = Papier und Karton; gelb = Kunststoff, Metall, Verbundverpackungen; grün = Glas).

Nutzen Sie die Entsorgungsmöglichkeiten, die Ihnen vor Ort angeboten werden.

GERÄT (nur für Deutschland)

Alle mit dem nebenstehenden Symbol gekennzeichneten Elektro- bzw. Elektronikgeräte dürfen nicht im normalen Hausmüll entsorgt werden, sondern sind vom Endnutzer am Ende ihrer Lebenserwartung einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

Die Endnutzer haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen und einer separaten Sammlung zuzuführen. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet, bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und auf Verlangen

des Endnutzers unabhängig vom Kauf eines neuen Elektro- oder Elektronikgerätes bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten alle Lager- und Versandflächen für Elektro- und Elektronikgeräte des Vertreibers als Verkaufsfläche sowie alle Lager- und Verkaufsflächen des Vertreibers als Gesamtverkaufsfläche. Zudem ist bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln bei Abgabe des neuen Elektro- bzw. Elektronikgerätes durch Auslieferung bei einem privaten Haushalt die unentgeltliche Abholung des Altgerätes bei diesem Ort der Abgabe auf Geräte der Kategorien 1, 2 und 4 der Anlage 1 zu § 2 Abs. 1 ElektroG beschränkt (Wärmeüberträger, Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 Quadratzentimetern enthalten, Großgeräte).

Zur Abgabe von Altgeräten stehen in Ihrer Nähe kostenfreie Erfassungsstellen sowie ggf. weitere Annahmestellen für die Wiederverwendung der Altgeräte zur Verfügung. Die Adressen können Sie von Ihrer Kommunalverwaltung erhalten. Verfügt das Altgerät über Datenspeicher, sollten vor der Rückgabe alle Daten extern gesichert und von dem Altgerät dauerhaft und unwiderruflich gelöscht werden. Endnutzer sind ausschließlich selbst dafür verantwortlich, dass alle personenbezogenen Daten auf den zu entsorgenden Altgeräten gelöscht sind.

GERÄT (für alle anderen deutschsprachigen Länder)

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt und negative Auswirkungen auf die menschliche Gesundheit vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

BATTERIEN/AKKUS

Alle mit dem nebenstehenden Symbol gekennzeichneten Batterien/Akkus dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Verordnung 2023/1542 sind Batterien/Akkus am Ende der Lebensdauer einer geordneten Entsorgung zuzuführen.

Diese können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.

Die chemischen Symbole der Schwermetalle sind wie folgt:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Sie sind gesetzlich verpflichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kostenfrei im Handelsgeschäft oder bei einer kommunalen Sammelstelle ab.

Batterien und Akkus können Stoffe enthalten, die schädlich für die menschliche Gesundheit und Umwelt sind. Nur bei einer getrennten Sammlung und Verwertung von alten Batterien und Akkus können die negativen Auswirkungen vermieden werden.

Seien Sie besonders vorsichtig beim Umgang mit lithiumhaltigen Batterien und Akkus, da bei unsachgemäßer Verwendung eine erhöhte Brandgefahr besteht. Kleben Sie dazu die Pole ab, um einen äußeren Kurzschluss zu vermeiden.

Nutzen Sie Batterien mit langer Lebensdauer oder Akkus, um die Entstehung von Abfällen aus Alt-Batterien zu verringern.

Beachten Sie die Anweisungen zum Lagern, und vermeiden Sie das vollständige Ent- und Aufladen des Akkus, um die Lebensdauer zu verlängern.

Darüber hinaus sollten Sie Batterien oder Elektro- und Elektronikgeräte mit Batterien oder Akkus nicht im öffentlichen Raum zurücklassen, um eine Vermüllung zu vermeiden. Prüfen Sie Möglichkeiten, Batterien einer Wiederverwendung zuzuführen, anstatt diese zu entsorgen, beispielsweise durch Instandsetzung der Batterie.

20. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service-Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben. Sie finden unsere Service-Community unter community.medion.com.
• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Deutschland

Multimedia-Produkte(PC, Notebook, etc.)

1 0201 22099-111

Haushalt & Heimelektronik

1 0201 22099-222

Mobiltelefon; Tablet & Smartphone

1 0201 22099-333

Öffnungszeiten

Mo. - Fr.: 07:00 - 20:00Sa.: 10:00 - 18:00

Serviceadresse

MEDION AG45092 EssenDeutschland

Österreich

Rufnummer

1 01 9287661

Öffnungszeiten

Mo. - Fr.: 08:00 - 20:00Sa.: 10:00 - 18:00

Serviceadresse

MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich

Schweiz

Rufnummer

1 0848 - 33 33 32

Öffnungszeiten

Mo. - Fr.: 09:00 - 19:00

Serviceadresse

MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz

Belgien & Luxemburg

Rufnummer (Belgien)

1 02 200 61 98

Rufnummer (Luxemburg)

1 800 278 99

Öffnungszeiten

Mo. - Fr.: 09:00 - 19:00

Serviceadresse

MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenDie Niederlande

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medionservice.com zum Download zur Verfügung.

Aus Gründen der Nachhaltigkeit verzichten wir auf gedruckte Garantiebedingungen, Sie finden unsere Garantiebedingungen ebenfalls in unserem Serviceportal. Sie können auch den untenstehenden QR-Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Stand: 21. Juli 2025

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

Sommaire

DE

10.1. Systeemvereisten 78

10.1. Systeemvereisten

Frequentiebereik: 2,4 GHz / 5 GHz
