BEDIENUNGSANLEITUNG E35 (MD 11157) MEDION

1. Zu dieser Bedienungsanleitung ....4
   1.1. Zeichenerklärung ...... F2
2. Bestimmungsgemäßer Gebrauch 5
3. Sicherheitshinweise ....5NL
   3.1. Hinweise zum Akku/Batterien
4. Lieferumfang
5. Geräteübersicht 10
6. Vor dem ersten Gebrauch 12 IT
   6.1. Ladestation platzieren 12
   6.2. Akkublock aufladen 12N
   6.3. Batterien in die Fernbedienung einlegen....12
   6.4. Einstellung der Uhrzeit 13
7. Staubsaugerbetrieb......13
8. Reinigungsprogramme 14
   8.1. Programm Punktuelle Reinigung....14
   8.2. Programm Eckenreinigung....14
   8.3. Timer-Funktion 14
9. Reinigung und Pflege 15

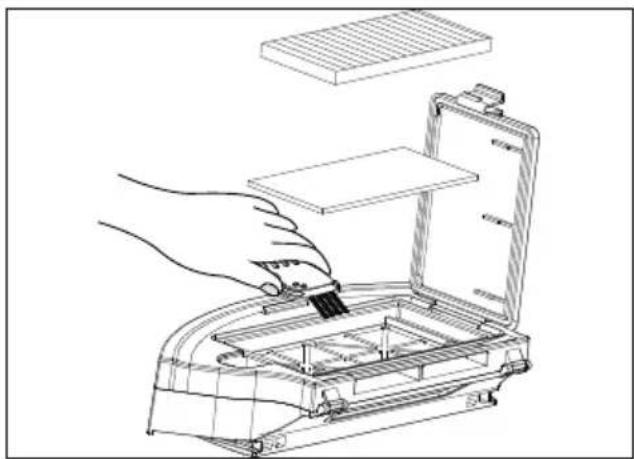

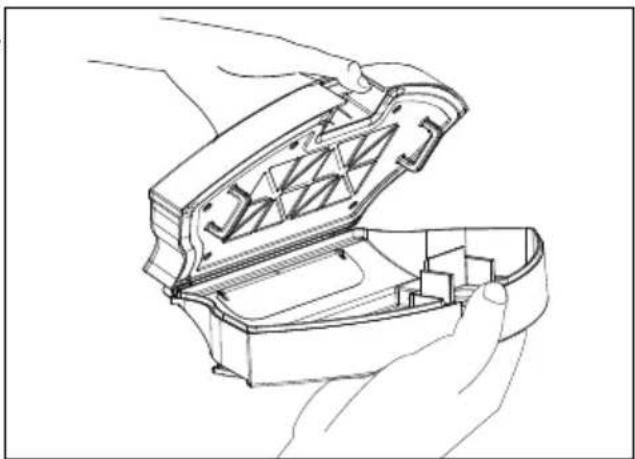

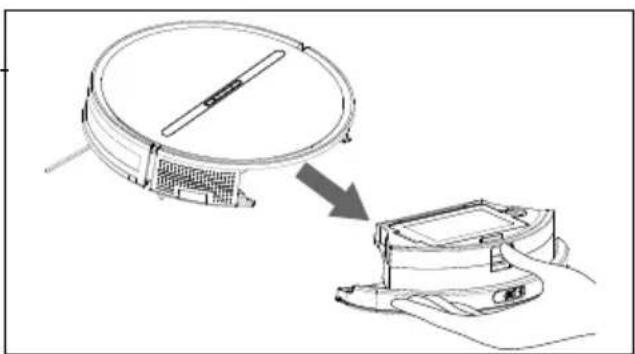

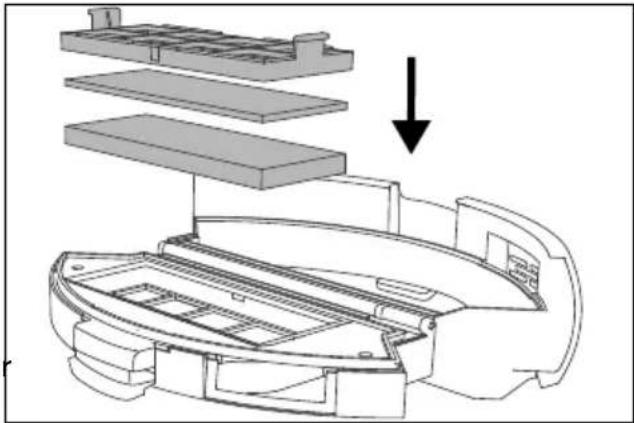

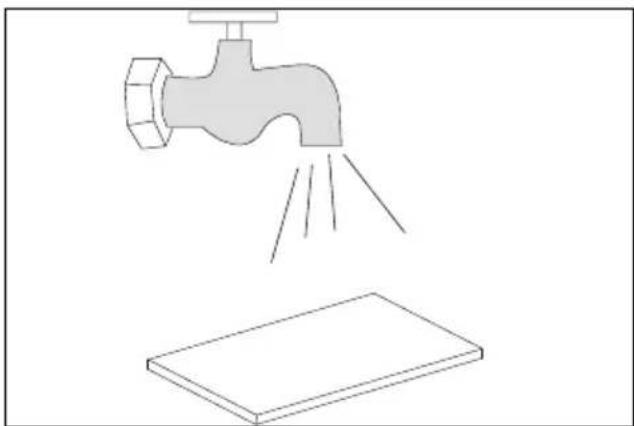

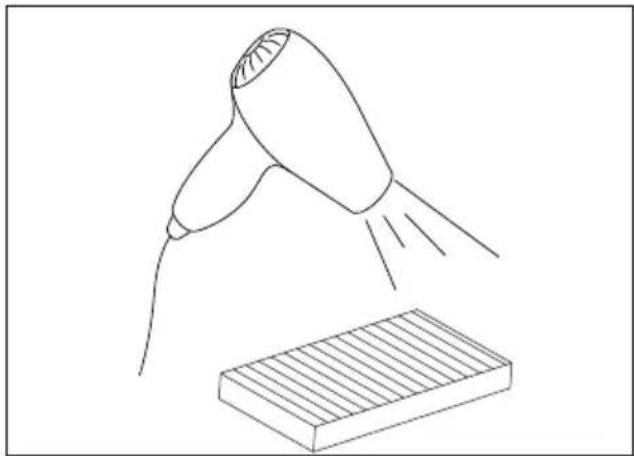

   9.1. Staubbehälter reinigen 15

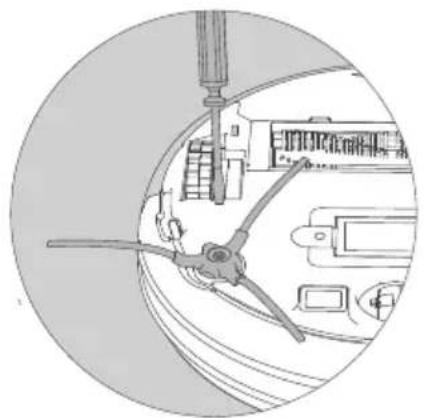

   9.2. Seitenbürsten reinigen 16

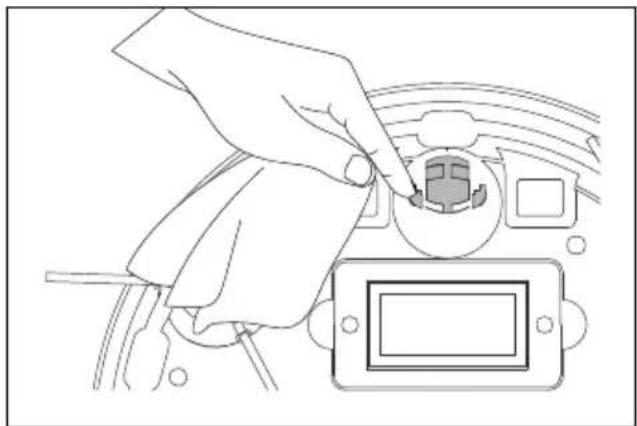

   9.3. Laufrad/Antriebsräder reinigen 17
10. Energiemanagement des Saugroboters ....17
11. Längere Nichtbenutzung/Transport 18
12. Problemlösung 19

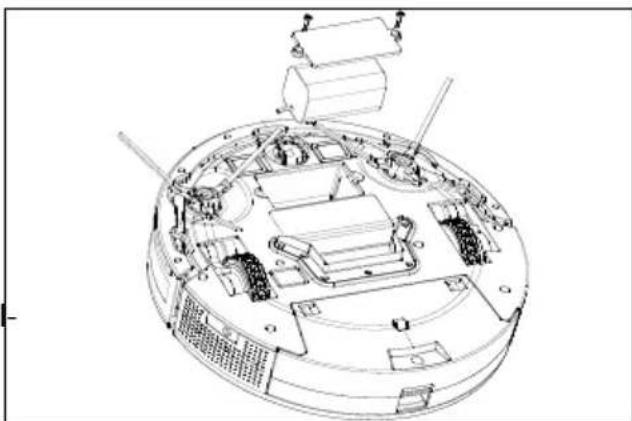

13. Akkublock ersetzen 21
14. Ersatzteile 21
15. Technische Daten 22
16. EU-Konformitätsinformation 23
17. Entsorgung....23
18. Service informationen ....25
19. Impressum 26

1. Zu dieser Bedienungs- anleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, halten Sie sich an die Warnhinweise, um die im Text beschriebenen Gefahren zu vermeiden und den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

WARNUNG!

Warnung vor Gefahr durch explosionsgefährliche Stoffe!

VORSICHT!

Warnung vor möglichen mittleren und oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sach- schäden zu vermeiden!

Weiterführende Informationen für den Gebrauch des Gerätes!

HINWEIS!

Hinweise in der Bedienungsanleitung beachten!

Symbol für Elektrogeräte der Schutzklasse II

Gleichstrom-Symbol

Polaritätskennzeichnung

Symbol für elektrisches Schalt- netzteil

Symbol für Transformator - kurz- schlussfest

Benutzung in Innenräumen

Symbol für Energieeffizienz-Level VI

IP20 Der Netzadapter verfügt gemäß DIN EN 60529 über die Schutzart IP20. Dies bedeutet:

Der Netzadapter ist geschützt:

• gegen den Zugang zu gefährlichen Teilen mit einem Finger.
• gegen Eindringen von festen Fremdkörper mit einem Durchmesser von 12,5 mm und größer

Der Netzadapter ist nicht wasser- dicht.

T_a=40^ C Der Netzadapter ist verwendbar bis zu einer Umgebungstemperatur von 40 °C.

Nur den mitgelieferten Netzadapter SA182V-190060V verwenden

Nur die im Originallieferumfang enthaltene Ladestation verwenden.

Dieses Symbol bedeutet, dass das Steckernetzteil nicht mehr verwendet werden darf, wenn der Stecker oder die Steckkontakte beschädigt sind.

2. Bestimmungsgemäßer Gebrauch

Der Saugroboter ist ein Produkt der Haushaltselektronik. Er dient zur selbstständigen, trockenen Reinigung von glatten und ebenen Fußböden. Mit eingesetztem Wassertank und Wischtuch dient er zur feuchten Reinigung von glatten, ebenen Fußböden im Innenbereich.

Verwenden Sie das Gerät nicht im Freien.

Das Produkt ist ausschließlich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Verwenden Sie das Produkt ausschließlich für den o. g. Zweck.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
▶ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

3. Sicherheitshinweise

■ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
■ Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind bereits 8 Jahre und werden beaufsichtigt.
■ Kinder jünger als 8 Jahre sollen vom Gerät und dem Netzadapter/Netzkabel ferngehalten werden.

GEFAHR!

Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

■ Verwenden Sie zum Laden des Akkus den mitgelieferten, abnehmbaren Netzadapter und die Ladestation.

■ Der Netzadapter darf nur in trockenen Innenräumen verwendet werden.

■ Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechen.

■ Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.

■ Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Netzkabel. Knicken oder quetschen Sie das Netzkabel nicht.

■ Ziehen Sie den Netzadapter des Gerätes aus der Steck-dose

– bevor Sie das Gerät reinigen oder warten,
– bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes,
– wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind,
– vor Auf- und Abbau des Zubehörs,
– wenn das Gerät feucht oder nass geworden ist,
– bei längerer Abwesenheit,
- bei Gewitter.

■ Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.

■ Fassen Sie das Gerät nicht mit feuchten oder nassen Händen an, während Sie das Gerät laden.

■ Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.

■ Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die Ladestation oder das Netzkabel sichtbare Schäden aufweisen.
■ Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.
■ Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten!

WARNUNG!

Explosionsgefahr!

Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.

■ Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien.
■ Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer, heiße Asche oder Benzin auf.
■ Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.

VORSICHT!

Verletzungsgefahr/ Gefahr von Geräte- schaden!

Es besteht Verletzungsgefahr und/oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.

Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.
Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte Teppiche vor dem
-Absaugen vollständig trock- nen.
■ Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlängerungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters.
■ Decken Sie die Sensoren und Lüftungsschlitze des Saugroboter nicht ab.

■ Vermeiden Sie Kollisionen mit rauen, gebürsteten oder körnigen Oberflächen (z. B. Sockelleisten an Kaminen oder Öfen), da die Oberflächen selbst oder die am Gerät beschädigt werden können. Schließen Sie solche Bereiche für das Saugen aus.

■ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

–Hohe Luftfeuchtigkeit oder Nässe,
-extrem hohe oder tiefe Temperaturen,
–direkte Sonneneinstrahlung,
-offenes Feuer.

3.1. Hinweise zum Akku/Batterien

Das Gerät beinhaltet einen entnehmbaren Lithium-Ionen-Akkublock. Die Fernbedienung beinhaltet Batterien vom Typ AAA.

WARNUNG! Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Aus- tausch des Akkus/der Batterien.

■ Erwärmen Sie den Akku nicht über die in den Umgebungstemperaturen genannte Maximaltemperatur.
■ Öffnen Sie niemals den Akku.
■ Werfen Sie den Akku/die Batterien nicht ins offene Feuer.
■ Schließen Sie den Akku/die Batterien nicht kurz.
■ Ersetzen Sie Akkus/Batterien nur durch den gleichen oder einen vom Hersteller empfohlenen gleichwertigen Typ.
■ Entsorgung Sie gebrauchte Akkus/Batterien nach Angaben des Herstellers.

■ Versuchen Sie niemals, Batterien wieder aufzuladen.
■ Entfernen Sie auch leere Batterien aus der Fernbedienung.
■ Wenn Sie die Fernbedienung für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.
■ Lagern Sie Akkus/Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Akkus/Batterien beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus.
■ Benutzen Sie zur Ladung des Akkus nur den mitgeliefer- ten Original-Netzadapter.

WARNUNG!

Verätzungsgefahr!

Auslaufende Akkus/Batterien können bei Hautkontakt Verätzungen verursachen!

■ Wenn Sie vermuten, Akkus/Batterien könnten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.
■ Kontakt mit Batteriesäure vermeiden. Bei Kontakt mit

Haut, Augen oder Schleimhäuten die betroffenen Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

■ Nehmen Sie ausgelaufenees Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure!

■ Halten Sie neue und gebrauchte Akkus/Batterien von Kindern fern.
Benutzen Sie die Fernbe-

sdienung nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie sie von Kindern fern.

■ Reinigen Sie Kontakte an Akku/Batterie und im Akku-/Batteriefach vor dem Einlegen.
■ Legen Sie grundsätzlich nur neue Akkus/Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Akkus/Batterien zusammen.
■ Achten Sie beim Einlegen der Akkus/Batterien auf die Polarität (+/-).

4. Lieferumfang

GEFAHR!

Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.

■ Halten Sie die Verpackungsfolie von Kindern fern.

- Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

-Saugroboter mit integriertem Lithium-Ionen-Akkublock
-1 x Ladestation
-2 x Filter (1 x Ersatzfilter)
-4 x Seitenbürste (2 x Ersatz-Seitenbürsten)
-1 x Fernbedienung inkl. 2 x AAA Batterien
-1 x Reinigungspinsel
-Kurzanleitung

5. Geräteübersicht

1 2 3 4

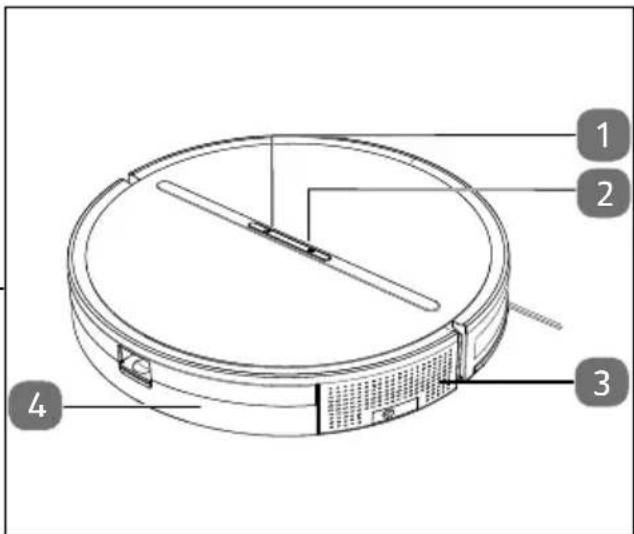

Abb. 1 - Oberseite

1. Start-/Pause-Taste▶II
2. Rückkehr zur Ladestation, länger Tastendruck: Einstellung Saugleistungsstufe
3. Lüftungsöffnungen
4. Staubbehälter

5 13 6 7 9 12 11 6 7 8 9 10

Abb. 2 - Bodenansicht

1. Ladekontakte
2. Seitenbürste
3. Anti-Sturz-Sensor
4. Akkufach
5. Antriebsrad
6. Staubbehälter
7. Absaugöffnung
8. Ein-/Ausschalter
9. Laufrad

14 15 16 17

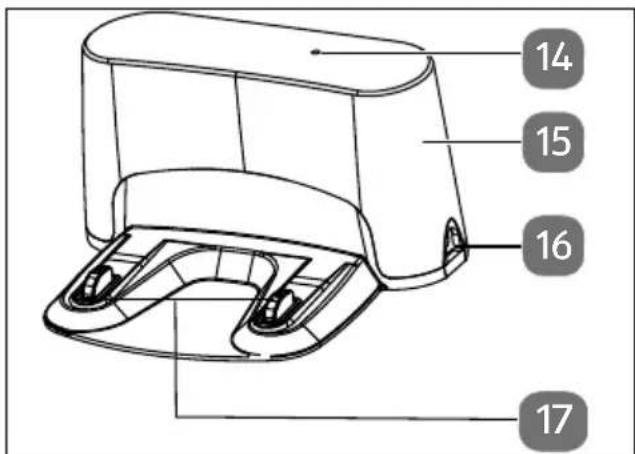

Abb. 3 - Ladestation

1. Kontrollleuchte
2. Infrarot-Empfangsbereich (Fernbedienung)
3. Anschluss für Netzadapter
4. Ladekontakte

18 19 20 21

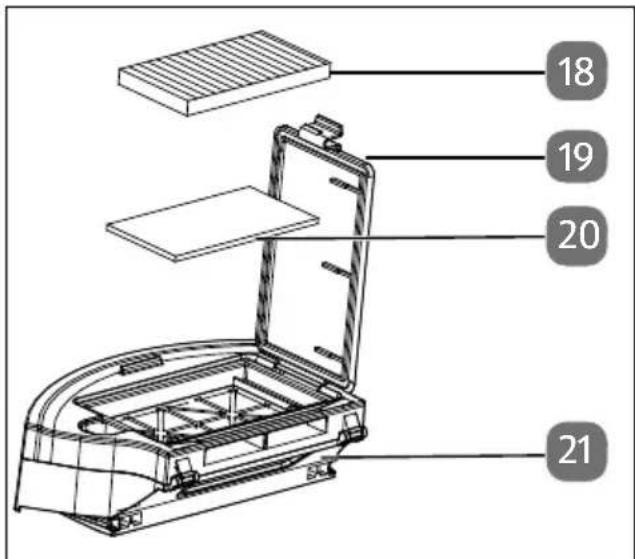

Abb. 4 – Staubbehälter

1. Filter
2. Abdeckung Staubbehälter
3. Schwamm-Filter
4. Staubbehälter

34 33 32 31 80:88 22 23 24 25 30 29 26 27 28

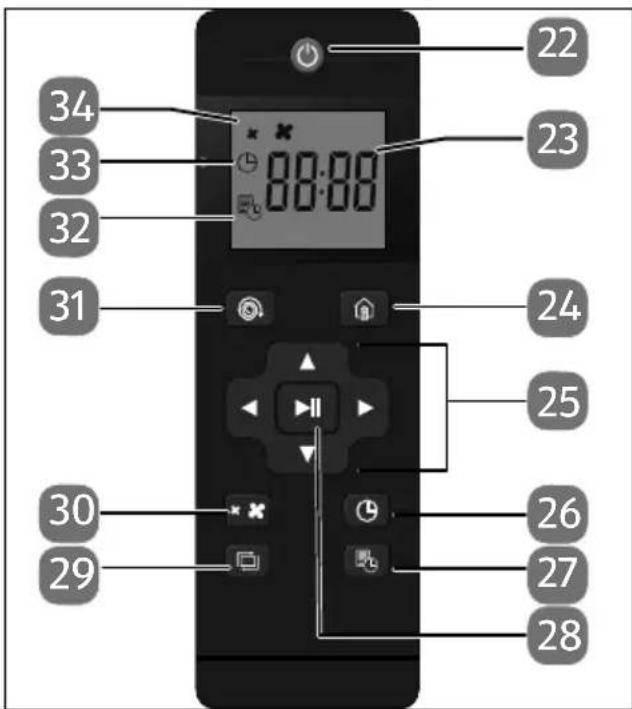

Abb. 5 – Fernbedienung

1. Ein-/Ausschalter
2. LC-Display
3. Rückkehr zur Ladestation
4. Manuelle Steuerung (rechts, link, vorwärts, rückwärts)
5. Uhrzeiteinstellung
6. Timereinstellung
7. Start/Pause-Taste (Automatikreinigung), Einstellung Saugleistungsstufe
8. Programm „Eckenreinigung“
9. Saugleistungeinstellung (Stufe1/Stufe2)
10. Programm „Punktuelle Reinigung“
11. Anzeige Timerprogrammierung
12. Anzeige Uhrzeit
13. Anzeige Saugleistungsstufe

6. Vor dem ersten Gebrauch

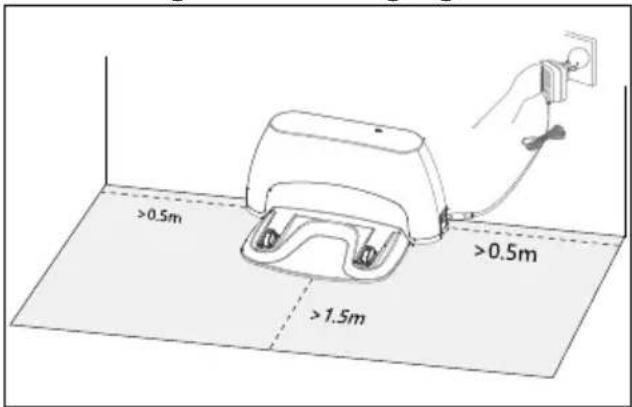

6.1. Ladestation platzieren

Platzieren Sie die Ladestation an einer Wand mit ebenem Untergrund und vermeiden Sie direkte Sonneneinstrahlung.
Achten Sie darauf, dass zu den Seiten ca. 0,5 m und nach vorne ca. 1,5 m Abstand benötigt wird und die Ladekontakte für den Saugroboter frei zugänglich sind.

Abb. 6 – Aufstellung Ladestation Schließen Sie den Netzadapter an den Netzadapteranschluss der Ladestation an.

▶ Verbinden Sie den Netzadapter mit der Steckdose.

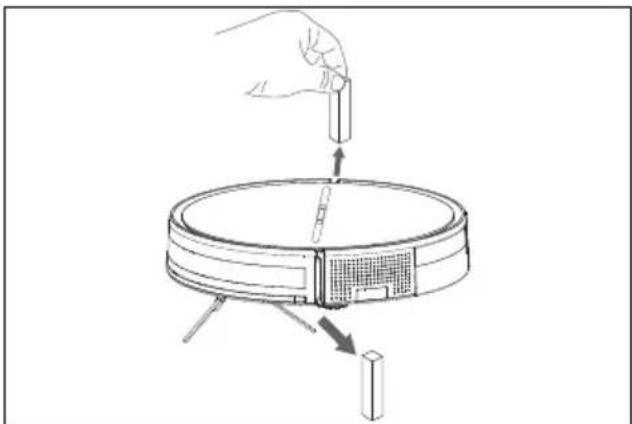

Abb. 7 – Transportsicherung entfernen

Entfernen Sie vor dem Gebrauch die beiden Transportsicherungen an den Stoßsensoren (Bumper).

6.2. Akkublock aufl aden

Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Laden Sie den Akkublock des Geräts zunächst für mindestens 6 Stunden auf, um die volle Leistungsfähigkeit und Langlebigkeit des Akkus zu gewährleisten.

Platzieren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.

Während der Saugroboter geladen wird, blinkt die Kontrollleuchte Akkuzustand der -Taste in kurzen Intervallen weiß.

Ist der Akkublock vollständig aufgeladen und der Ladevorgang abgeschlossen, leuchtet die Kontrollleuchte konstant.

Der Saugroboter Kehrt automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

Falls die Leistung des Akkus auch im geladenen Zustand deutlich nachlässt, wenden Sie sich an den Service.

6.3. Batt erien in die Fernbedienung einlegen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.

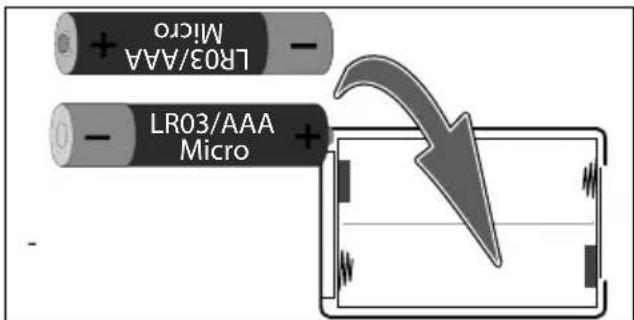

Abb. 8 – Batterien einlegen

Legen Sie zwei Batterien vom Typ AAA/1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
▶ Schließen Sie das Batteriefach.

6.4. Einstellung der Uhrzeit

Drücken Sie die Taste auf der Fernbedienung. Die Anzeige der Stunden beginnt zu blinken.
▶ Erhöhen oder verringern Sie die Stundenanzeige unter Verwendung der Steuertasten (▲ oben/▼ unten).
- Wechseln Sie mit der rechten Steuertaste - zur Minutenanzeige. Die Anzeige der Minuten beginnt zu blinken.
▶ Erhöhen oder verringern Sie den Minutenwert unter Verwendung der Steuertasten (▲ oben/▼ unten).
Drücken Sie die—Taste erneut, um die Einstellungen zu speichern.

7. Staubsaugerbetrieb

HINWEIS!

Gefahr von Sachschaden!

Lose Kabel können sich während des Saugbetriebes in Ihrem Saugroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden.

■ Verlegen Sie Kabel außer Reichweite.
■ Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich.

Entfernen Sie vor dem Saugen alle Teppiche aus dem Raum.

Dieser Saugroboter ist für den Betrieb auf Hartböden vorgesehen. Stellen Sie sicher, dass der Staubbehälter sauber und der Filter richtig eingesetzt ist.

▶ Betätigen Sie den Betriebsschalter an der Unterseite des Saugroboters:

Position I: EIN

Position O: AUS

Drücken Sie die -Taste am Gerät oder die ⏻ -Taste der Fernbedienung, um den Saugroboter einzuschalten.

Drücken Sie die -Taste am Gerät oder an der Fernbedienung, um den automatischen Reinigungsvorgang zu starten.

Bei der automatischen Reinigung reinigt der Saugroboter zufallsgesteuert den Raum, bis das Programm beendet wird oder die Ladekapazität des Akkus erschöpft ist.

Die ▶-Taste am Saugroboter leuchtet während der Reinigung dauerhaft weiß.

Im Anschluss kehrt der Roboter automatisch zur Ladestation zurück.

Drücken Sie die -Taste erneut oder die
▶II-Taste an der Fernbedienung, um den Reinigungsvorgang zu unterbrechen.
▶ Drücken Sie die ||-Taste erneut, wenn Sie die Reinigung fortsetzen wollen
▶ Verwenden Sie die Steuertasten (▲,▼,◀,▶), um den Saugroboter manuell durch den Raum zu steuern.
Verändern Sie die verwendete Saugleistung direkt am Saugroboter über ein längeres Drücken der -Taste oder über die -Taste der Fernbedienung.

Bei der Änderung der Saugleistung zeigt ein akustisches Signal die Verwendung der Saugstufe 1 und zwei akustische Signale die Verwendung der Saugstufe 2 an.

Drücken Sie die -Taste am Gerät für ca. 3 Sekunden oder die 🔍-Taste der Fernbedienung, um den Saugroboter auszuschalten. Die Kontrollleuchten Akkustatus und Betriebsstatus am Saugroboter erlöschen.

8. Reinigungs- programme

Der Saugroboter verfügt über verschiedene Reinigungsprogramme, die einzeln auswählbar sind.

8.1. Programm Punktuelle Reinigung

Dieses Programm ist für einen Bereich mit hoher Schmutz- oder Staubkonzentration geeignet. Im Programm Punktuelle Reinigung konzentriert sich der Saugroboter auf einen zu säubernden Bereich.

Drücken Sie die -Taste auf der Fernbedienung, um das Programm zu starten.
Verändern Sie die verwendete Saugleistung über ein längeres Drücken der -Taste am Saugroboter oder über die -Taste der Fernbedienung.
Drücken Sie die -Taste erneut oder die ▶-Taste an der Fernbedienung, um das Programm Punktuelle Reinigung zu beenden.

Sobald die Fläche gereinigt ist, kehrt der Roboter automatisch zur Ladestation zurück.

8.2. Programm Ecken- reinigung

Dieses Programm ist für das Reinigen von Ecken und Kanten eines Raumes geeignet. Im Programm Eckenreinigung läuft das Produkt eine Begrenzung (zum Beispiel Wand) entlang.

Drücken Sie die Taste auf der Fernbedienung, um das Programm zu starten.
Verändern Sie die verwendete Saugleistung über ein längeres Drücken der
-Taste am Saugroboter oder über die -Taste der Fernbedienung.
Drücken Sie die -Taste erneut oder die -Taste an der Fernbedienung, um das Programm Eckenreinigung zu beenden.

8.3. Timer-Funktion

Die Timer-Funktion bietet die Möglichkeit, die Reinigung automatisch in einem festgelegten Zeitfenster durchführen zu lassen.

Drücken Sie die -Taste auf der Fernbedienung. Die Anzeige für die Stunden blinkt.
▶ Stellen Sie mit den Steuertasten ▼ die Stunden ein.
Wechseln Sie mit der Steuertaste zur Minutenanzeige. Die Anzeige der Minuten beginnt zu blinken.
▶ Stellen Sie mit den Steuertasten ▼ die Minuten ein.
Drücken Sie die -Taste, um die Programmierung abzuschließen und zu speichern.

Beim Erreichen der programmierten Zeit schaltet sich der Saugroboter automatisch ein und beginnt mit der Reinigung.

Falls Sie den Saugroboter über den Betriebs- schalter ausschalten, gehen die gespeicherten Einstellungen verloren.

9. Reinigung und Pflege

WARNUNG!

Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführende Teile.

■ Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten!
■ Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht angefeuchteten Tuch.
■ Schalten Sie das Gerät komplett aus und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.

So reinigen und pflegen Ihren Saugroboter:

▶ Leeren Sie den Staubbehälter und reinigen Sie den Filter nach jedem Einsatz.
▶ Reinigen Sie die Saugöffnung bei Bedarf.
▶ Verwenden Sie zum Reinigen der Geräte-oberfläche keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
Wischen Sie die Oberfläche des Saug-roboters und der Ladestation mit einem leicht angefeuchteten Tuch ab.
▶ Schalten Sie den Saugroboter über den Betriebsschalter auf der Unterseite komplett aus.

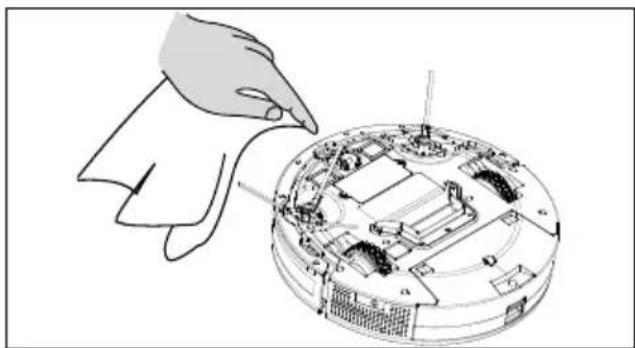

▶ Reinigen Sie die Ladekontakte mit einem sauberen, trockenen Tuch.

Abb. 9 – Ladekontakte reinigen

9.1. Staubbehälter reiniger

Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führen Sie dazu die folgenden Schritte aus:

Drücken Sie auf die Entriegelungstaste am Staubbehälter und ziehen Sie den Staubbehälter (ggf. auch den Wassertank) nach vorn heraus.

Abb. 10 - Staubbehälter entnehmen

- Klappen Sie den Deckel des Staubbehälters hoch.

Abb. 11 – Staubbehälter aufklappen

▶ Leeren Sie den Staubbehälter über einem Mülleimer.
Säubern Sie den Staubbehälter mit dem mitgelieferten Reinigungspinsel.
▶ Nehmen Sie den HEPA-Filter und den Schwamm-Filter heraus.

Abb. 12 - Filterfach reinigen

▶ Reinigen Sie den HEPA-Filter, den Schwamm-Filter und den Staubbehälter regelmäßig mit dem mitgelieferten Reinigungspinsel.
Klopfen oder blasen Sie den Staub (z. B. mit einem Fön) mit kalter Luft vom HE-PA-Filter und Schwamm-Filter.

▶ Spülen Sie den Staubbehälter, HEPA-Filter und den Schwamm-Filter gründlich unter fließendem Wasser aus.

Der Staubbehälter ist nicht geeignet für die Reinigung in der Spülmaschine.

▶ Lassen Sie den HEPA-Filter und Schwamm-Filter über Nacht trocknen, bevor Sie die Filter wieder verwenden. Zur Trocknung kann ebenfalls ein Fön mit kalter Luft verwendet werden.
- Sobald der Staubbehälter und die Filterbestandteile trocken sind, setzen Sie die Filter in umgekehrter Reihenfolge wieder in den Staubbehälter ein. - Stellen Sie vor erneuter Verwendung sicher, dass die Filter des Staubbehälters richtig eingesetzt sind.

Abb. 15 - Filter einsetzen

9.2. Seitenbürsten reinigen

Reinigen Sie die Seitenbürsten regelmäßig.

▶ Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen ebenen Untergrund.

Entfernen Sie ggf. die Seitenbürste, um sie leichter reinigen zu können:

Lösen Sie jeweils die Schraube an den Bürsten mit einem Kreuzschlitzschraubendreher.

▶ Halten Sie die Seitenbürsten fest und ziehen Sie sie gerade nach oben, um sie aus dem Gerät zu entfernen.

Abb. 16 – Seitenbürsten entfernen

Entfernen Sie Verschmutzungen und Haare von den Seitenbürsten.

Abb. 17 – Verunreinigungen entfernen

Nach der Reinigung bringen Sie die Seitenbürsten wieder an.

Tauschen Sie die Bürsten in Abständen von 3-6 Monaten je nach Abnutzungs grad aus, um eine gute Reinigungsleistung zu gewährleisten. Für Zubehör wenden Sie sich an den Service.

Sollten sich die Borsten verbiegen, legen Sie die Bürsten in heißes Wasser, damit die Borsten wieder ihre Ausgangsform annehmen.

9.3. Laufrad/Antriebsräder reinigen

▶ Bei einer Blockade des vorderen Laufrads oder der seitlichen Antriebsräder entfernen Sie die Verschmutzungen mit einem leicht angefeuchteten Tuch.

FR

NL

ES

IT

EN

10. Energiemanagement des Saugroboters

Nutzung Ladeempfehlung
gelegentlich Trennen Sie nach jeder vollständigen Aufladung die Ladestation von der Steckdose.
täglich, mehrmaliger Einsatz	Ladestation ist stetig mit der Steckdose verbunden.Bei vollständiger Aufladung wird der Energieverbrauch durch die Erhaltungsladung mini-miert.
gelegentlich bzw. regelmäßig für kleine Flächen	Gerät in den Ruhemodus versetzen, wenn der Ak-kustand ausreichend ist. Trennen Sie die Ladesta-tion von der Steckdose. Der Saugroboter schaltet sich in den Ruhemodus. Der Saugroboter kann jederzeit zum Saugen über eine bestehende Programmierung oder die ▶II-Taste aktiviert werden.

	Verbrauch in Watt
Netzadapter 0,080 W
Ladung mit Netzadapter an Saugroboter direkt	12,68 W
Ladung mit Ladestation 13,01 W
Erhaltungsladung an der Ladestation	1,09 W
Erhaltungsladung am Netzteil	0,778 W

11. Längere Nichtbenutzung/Transport

▶ Wenn Sie das Gerät über längere Zeit nicht benutzen, laden Sie den Akku vollständig auf, trennen Sie den Netzadapter und die Ladestation komplett vom Strom.
▶ Reinigen Sie den Saugroboter und bewahren den Saugroboter an einem trockenen, staub- und frostfreien Ort ohne direkte Sonneneinstrahlung auf.
Laden Sie den Akku bei Nichtverwendung alle 2 Monate vollständig auf, um eine Tiefen entladung des Akkus zu vermeiden.
▶ Entfernen Sie die Batterien aus der Fernbedienung.
Um Beschädigungen bei einem Transport zu vermeiden empfehlen wir Ihnen, die Originalverpackung zu nutzen.

12. Problemlösung

Bei einer Störung des Saugroboters prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, den Saugroboter selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Fehlermeldung Mögliche Ursache Lösung
Saugroboter bewegt sich nichtKontrollleuchte ▶II blinkt 2x weißTonsignal	Fehler am linken Antriebsrad	Prüfen Sie das Antriebsrad des Saugroboters auf Verschmutzungen und Blockaden.
Saugroboter bewegt sich nichtKontrollleuchte ▶II blinkt 3x weißTonsignal	Fehler am rechten Antriebsrad
Saugroboter bewegt sich nicht, schaltet nach einer Sekunde abKontrollleuchte ▶II blinkt 4x weißTonsignal	Fehlermeldung durch den Bodensensor.	Stellen Sie den Saugroboter auf einer ebenen Fläche.
Saugroboter bewegt sich nichtKontrollleuchte ▶II blinkt 6x weißTonsignal	Fehlermeldung durch Anti-Sturz-Sensoren	Prüfen Sie,die Anti-Sturz-Sensoren auf Verschmutzungen.Reinigen Sie den Sensor.
Saugroboter bewegt sich nichtKontrollleuchte ▶II blinkt 7x weißTonsignal	Der Akku des Saug-roboters ist fast leer.	Laden Sie den Akku des Saugroboters an der Lade-station oder über den Netz-adapter auf.
Saugroboter bewegt sich nichtKontrollleuchte▶II blinkt 8x weißTonsignal	Fehlermeldung durch den vorderen Stoß-sensor	Prüfen Sie, ob der vordere Stoßsensor blockiert ist.
Saugroboter bewegt sich nichtKontrollleuchte▶II blinkt 10x weiß, Ton-signal	Die Seitenbüsten sind blockiert.	Prüfen Sie die Seitenbürsten auf Verunreinigungen und Blockaden.Reinigen Sie die Seiten-bürsten mit der Reinigungsbürste.
Saugroboter bewegt sich nichtKontrollleuchte▶II blinkt 12x weißTonsignal	Fehlermeldung vom Lüfter	Wenden Sie sich an den Service.
Saugroboter bewegt sich nichtKontrollleuchte▶II blinkt 14x weißTonsignal	Fehlermeldung beim Laden des Akkus des Saugroboters	Prüfen Sie, ob der Saug-roboter korrekt mit der Ladestation oder dem Netz-adapter verbunden ist.Korrigieren Sie den An-schluss des Saugroboters an der Ladestation oder dem Netzadapter.
Saugroboter bewegt sich nichtKontrollleuchte▶II blinkt 16x weißTonsignal	Der Saugroboter hat sich an einem Objekt festgefahren und blo-ckiert.	Prüfen Sie die Position des Saugroboters.Entfernen Sie das Objekt und stellen Sie den Saugro-boter wieder auf.

13. Akkublock ersetzen

VORSICHT!

Verletzungsgefahr!

Es besteht Verletzungsgefahr bei Kontakt mit den entnommenen Akkus.

■ Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
■ Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
■ Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

▶ Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei einem Defekt des Akkublocks heraus.
▶ Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig ent- laden ist.
▶ Schalten Sie das Gerät vollständig über den Betriebsschalter aus, ziehen Sie ggf. den Netzadapter aus der Steckdose.
Lösen Sie die beiden Schrauben am Akkufachdeckel mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Gerätes ab.
▶ Entfernen Sie den Akku.
Ersetzen Sie den Akku gegen einen bau-gleichen Akku.

Abb. 19 – Akkublock einsetzen

▶ Verbinden Sie den Stecker des neuen Akkublocks mit der Buchse des Geräts.
▶ Verschließen Sie das Akkufach und sichern Sie den Akkufachdeckel mit den beiden Schrauben.
▶ Laden Sie den Akku auf.
▶ Schalten Sie das Gerät über den Betriebsschalter wieder ein.

14. Ersatzteile

Wenn Sie Ersatzteile nachbestellen möchten, besuchen Sie unseren MEDIONServiceshop unter https://www.medion.com/medionserviceshop.

Dort finden Sie alle passenden Informationen zu Ihrem Produkt.

1. Technische Daten

Gerät
Saugleistung: ca. 1,0 kPa (ECO Modus)	ca. 2,0 kPa (MAX Modus)
Lautstärke: 62 dB (ECO Modus)	65 dB (MAX Modus)
Staubbehälter Kapazität: ca. 0,4 l
Betriebsdauer: max. 120 min.	(Abhängig von Modus und Bodenbeschaffenheit)
Gewicht: ca. 2,0 kg
Abmessungen: ca. 300 x 70 mm
Akkublock
Litium-Ionen-Akkublock
Model:	H18650CH-4S1PBAK cell
Hersteller: BYD, Company Ltd. China
Akkuspannung: 14,4 V
Akkukapazität: rated 2500 mAh
	typical 2600 mAh
Leistung: 36,0 Wh
Ladedauer: max. 6 Std.	(Abhängig vom vorherigen Ladezustand)
Betriebstemperatur: Ladung: 10 – 40 °C

Netzadapter
Hersteller: Dongguan Sunun Power Co., Ltd.	Importeur:MEDION AGAm Zehnthof 7745307 EssenDeutschlandHR-Nummer: HRB 13274
Modellbezeichnung: SA182V-190060V
Eingangsspannung / Strom / Eingangs-wechselstromfrequenz:	100–240 V~, 50/60 Hz, 0,4 A Max.
Ausgangsspannung / Strom:	19,0 V— — — 0,6 A
Ausgangsleistung: 11,4 W
Durchschnittliche Effizienz im Betrieb: 83,95%
Effizienz bei geringer Last (10%): 76,67%
Leistungsaufnahme bei Nulllast 0,075W

Fernbedienung
Batterie: 2x AAA LR03 1,5 V
Hersteller: Zhongyin (Ningbo) Battery Co., Ltd.

www.tuv.com ID 1111243938

(nur für Netzadapter)

16. EU-Konformitäts-information

CE Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Ökodesign-Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

17. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung.

Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Beachten Sie folgende Kennzeichnung von Verpackungsmaterialien bei der Mülltrennung mit den Abkürzungen (a) und Nummern (b): 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe

(Nur für Frankreich)

Das „Triman“-Symbol informiert den Verbraucher darüber, dass das Produkt recycelbar ist, einem erweiterten System der Herstellerverantwortung und in Frankreich einer Sortieranweisung unterliegt.

GERÄT (nur für Deutschland)

Alle mit dem nebenstehenden Symbol gekennzeichneten Elektro- bzw. Elektronikgeräte dürfen nicht im normalen Hausmüll entsorgt werden, sondern sind vom Endnutzer am Ende ihrer Lebenserwartung einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

Die Endnutzer haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen und einer separaten Sammlung zuzuführen. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet, bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und auf Verlangen des Endnutzers unabhängig vom Kauf eines neuen Elektro- oder Elektronikgerätes bis zu drei Altgeräte

pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten alle Lager- und Versandflächen für Elektro- und Elektronikgeräte des Vertreibers als Verkaufsfläche sowie alle Lager- und Verkaufsflächen des Vertreibers als Gesamtverkaufsfläche. Zudem ist bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln bei Abgabe des neuen Elektro- bzw. Elektronikgerätes durch Auslieferung bei einem privaten Haushalt die unentgeltliche Abholung des Altgerätes bei diesem Ort der Abgabe auf Geräte der Kategorien 1, 2 und 4 der Anlage 1 zu § 2 Abs. 1 ElektroG beschränkt (Wärmeüberträger, Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 Quadratzentimetern enthalten, Großgeräte).

Zur Abgabe von Altgeräten stehen in Ihrer Nähe kostenfreie Erfassungsstellen sowie ggf. weitere Annahmestellen für die Wiederverwendung der Altgeräte zur Verfügung. Die Adressen können Sie von Ihrer Kommunalverwaltung erhalten.

Verfügt das Altgerät über Daten-speicher, sollten vor der Rückgabe alle Daten extern gesichert und von dem Altgerät dauerhaft und unwiderruflich gelöscht werden. Endnutzer sind ausschließlich selbst dafür verantwortlich, dass alle personenbezogenen Daten auf den zu entsorgenden Altgeräten gelöscht sind.

GERÄT (für alle anderen deutschsprachigen Länder)

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt und negative Auswirkungen auf die menschliche Gesundheit vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

BATTERIEN/AKKUS

Verbrauchte Batterien gehören nicht in den Hausmüll. Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungs-betrieb oder Ihre kommunale Verwaltung.

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, sind wir verpflichtet, Sie auf folgendes hinzuweisen:

Sie sind zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

18. Service informationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service-Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben. Sie finden unsere Service-Community unter community.medion.com.
• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Deutschland
Öffnungszeiten	Multimedia-Produkte (PC, Notebook, etc.)
Mo. - Fr.: 07:00 - 20:00Sa.: 10:00 - 18:00	J 0201 22099-111
	Haushalt & Heim-elektronik
	J 0201 22099-222
	Mobiltelefon; Tablet & Smart-phone
	J 0201 22099-333
Serviceadresse
MEDION AG45092 EssenDeutschland
Österreich
Öffnungszeiten Rufnummer
Mo. - Fr.: 08:00 -20:00Sa.: 10:00 - 18:00	01 9287661
Serviceadresse
MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich

Schweiz
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	0848 - 33 33 32
Serviceadresse
MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz
Belgien & Luxemburg
Öffnungszeiten	Rufnummer(Belgien)
Mo. - Fr.: 09:00 - 19:00	02 - 200 61 98
	Rufnummer(Luxemburg)
	34-20 808 664
Serviceadresse
MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenDie Niederlande

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medionservice.com zum Download zur Verfügung.

Aus Gründen der Nachhaltigkeit verzichten wir auf gedruckte Garantiebedingungen, Sie finden unsere Garantiebedingungen ebenfalls in unserem Serviceportal.

Sie können auch den nebenstehenden QR-Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

19. Impressum

Copyright 2024

Stand: 29. Mai 2024

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kunden-service.

Sommaire

DE

TÜVRheinland di ZERTIFIZIERT GS geprüfte Sicherheit

ID111243938
