Type product	Automatisch verduisterend lasmasker
Merk	Vevor
Model	BY950T-1
LCD-kijkgebied	100 x 95 mm
Cartridge formaat	114 x 133 mm
UV/IR-bescherming	Geïntegreerd
Boogsensoren	4
Lasnuances	N°9 tot N°13
Snijnuances	N°5 tot N°9
Slijpnuance	N°4 (vast)
Schakeltijd (licht → donker)	1/25 000 s
Schakeltijd (donker → licht)	0,3 s - 0,6 s - 0,9 s (instelbaar)
Voeding	Zonnecellen + CR2032-batterij (x2)
Indicator voor lage batterij	Rode LED
Gevoeligheidsregeling	Variabele afstelling via externe knop
Vertragingsregeling	Instelbaar: 0,3 / 0,6 / 0,9 s
Modi	Lassen, snijden, slijpen
Bedrijfstemperatuur	-5°C tot 55°C
Opslagtemperatuur	-20°C tot 70°C
Minimale TIG-stroom	DC ≥ 5 A, AC ≥ 5 A
Optische klasse	1/1/1/2
Reserveonderdelen	Voorste en binnenste beschermlenzen, ADF-cartridge, enz.
Onderhoud	Reinigen met een zachte doek en zeepwater
Veiligheid	Volg de instructies; draag een veiligheidsbril onder het masker

Veelgestelde vragen - BY950T-1 Vevor

Hoe stel ik de laskleur van het masker in?

Gebruik de knop laskleurregeling (5) om de laskleur in te stellen in lasmodus (N°9 tot N°13) of snijmodus (N°5 tot N°9). In slijpmodus is de laskleur vast ingesteld op N°4.

Wat te doen als het filter niet donker wordt bij het ontsteken van de boog?

Controleer eerst of de gevoeligheid niet te laag is. Reinig of vervang de voorste beschermlens. Zorg ervoor dat de boogsensoren niet geblokkeerd zijn. Als de slijpmodus is geselecteerd, schakel dan over naar las- of snijmodus.

Hoe vervang ik de batterij van het masker?

De batterij bevindt zich in de onderste hoek van de ADF-cartridge. Vervang deze door twee CR2032-batterijen met inachtneming van de polariteit (+ kant naar binnen). Gebruik een schroevendraaier om het compartiment te openen.

Hoe reinig ik het masker?

Reinig de lens en de cartridge met een zachte doek bevochtigd met een zeepwateroplossing. Vermijd oplosmiddelen. Vervang de beschermlenzen als ze bekrast of beschadigd zijn.

Welke modi zijn beschikbaar?

De modi zijn Lassen, Snijden en Slijpen. De schakelaar (3) wordt gebruikt om te wisselen. In slijpmodus is de laskleur vast op N°4 en is de vertraging uitgeschakeld.

Hoe stel ik de gevoeligheid in?

Druk op de knop GEVOELIGHEID (1) om aan te passen. Verlaag de gevoeligheid bij storende bogen of een zeer heldere omgeving. Verhoog deze voor lage lasstromen (TIG).

Hoe pas ik de vertragingstijd van het filter aan?

Draai aan de knop Vertraging (2) om te kiezen tussen 0,3 s, 0,6 s of 0,9 s. Een langere vertraging voorkomt verblinding na lassen met hoge stroomsterkte.

Wat betekent het oplichten van de rode LED?

De rode LED geeft een bijna lege batterij aan. Vervang de CR2032-batterijen binnen 2-3 dagen om de werking van de automatische verduistering te garanderen.

Hoe vervang ik de voorste beschermlens?

Verwijder de oude lens door te wrikken vanuit de gleuf op het frame. Plaats een nieuwe beschermlens (ref. BY-010003) en zorg dat deze stevig vastzit.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril onder het masker. Gebruik brandwerende kleding. Las niet in een afgesloten ruimte zonder ventilatie. Controleer regelmatig de staat van de beschermlenzen.

GEBRUIKSAANWIJZING BY950T-1 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan kan ernstig letsel tot gevolg hebben.

VEILIGHEIDSMAATREGELEN VOOR LASHELMEN LEES VOOR GEBRUIK

Bescherm uzelf en anderen tegen letsel: lees, volg en bewaar deze belangrijke veiligheidsmaatregelen en bedieningsinstructies.

Symboolgebruik

GEVAAR! - Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel. De mogelijke gevaren worden weergegeven in de bijgevoegde afbeelding, symbolen of uitgelegde tekst.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel. De mogelijke gevaren worden weergegeven in de aangrenzende symbolen of uitgelegd in de tekst.

LET OP - Geeft uitspraken aan die geen verband houden met persoonlijk letsel.

Geeft speciale instructies aan.

Deze groep symbolen staat voor Waarschuwing!

Let op! Gevaar voor elektrische schokken, bewegende onderdelen en hete onderdelen. Raadpleeg de symbolen en bijbehorende instructies hieronder voor de benodigde maatregelen om de gevaren te vermijden.

Gevaren van booglassen

Alleen gekwalificeerde personen mogen dit apparaat installeren, bedienen, onderhouden en repareren.

BOOGSTRALEN kunnen ogen en huid verbranden.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarood) stralen die ogen en huid kunnen verbranden. Er vliegen vonken van de las af.

• Draag een lashhelm met een filter in de juiste tint om uw gezicht en ogen te beschermen tijdens het lassen of observeren (zie ANSI Z49.1 en Z87.1 vermeld in de veiligheidsnormen). Raadpleeg de schaduw- en gevoeligheidstabellen.
• Draag een goedgekeurde veiligheidsbril met zijkleppen onder uw helm.
• Gebruik beschermende schermen of barrières om anderen te beschermen tegen flitsen, schittering en vonken. Waarschuw anderen dat ze niet naar de vlamboog moeten kijken.
• Draag lichaamsbescherming van duurzaam, vlamvertragend materiaal (leer, dik katoen, wol). Lichaamsbescherming bestaat uit olievrije kleding, zoals leren handschoenen, een dik overhemd, een broek zonder omslagen, hoge schoenen en een pet.
• Pas vóór het lassen de gevoeligheid van de automatisch dimmende lens aan op de toepassing.
• Stop onmiddellijk met lassen als de automatisch verduisterende lens niet donker wordt wanneer de boog wordt ontstoken. Raadpleeg de gebruikershandleiding voor meer informatie.

LASHELMEN bieden geen onbeperkte bescherming voor ogen, oren en gezicht.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarood) stralen die ogen en huid kunnen verbranden. Er vliegen vonken van de las af.

• Gebruik altijd een veiligheidsbril die bestand is tegen stoten en gehoorbescherming wanneer u deze lashhelm gebruikt.
• Gebruik deze helm niet als u met of in de buurt van explosieven of bijtende vloeistoffen werkt.
• Las niet boven uw hoofd terwijl u deze helm draagt.
• Controleer de autolens regelmatig. Vervang onmiddellijk bekraste, gebarsten of gedeukte lenzen of autolenzen.

• NOISE kan het gehoor beschadigen.
• Geluid van bepaalde processen of apparatuur kan gehoorschade veroorzaken.
• Draag goedgekeurde gehoorbescherming als het geluidsniveau hoog is.

LEES DE INSTRUCTIES.

Lees en volg alle labels en de gebruikershandleiding zorgvuldig voordat u het apparaat installeert, bedient of onderhoudt. Lees de veiligheidsinformatie aan het begin van de handleiding en in elke

sectie.

• Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant.
• Voer onderhoud en service uit volgens de gebruikershandleidingen, industrienormen en nationale, regionale en lokale codes.

DAMPEN EN GASSEN kunnen gevaarlijk zijn.

Bij het lassen komen dampen en gassen vrij. Het inademen van deze dampen en gassen kan schadelijk zijn voor uw gezondheid.

• Houd uw hoofd uit de dampen. Adem de dampen niet in.
• Als u zich binnen bevindt, ventileer dan het gebied en/of gebruik lokale geforceerde ventilatie bij de boog om lasrook en -gassen te verwijderen. De aanbevolen manier om voldoende ventilatie te bepalen, is door monsters te nemen van de samenstelling en hoeveelheid van de rook en gassen waaraan werknemers worden blootgesteld.
• Als de ventilatie slecht is, draag dan een goedgekeurd ademhalingsmasker met luchttoevoer.
• Lees en begrijp de veiligheidsinformatiebladen (VIB's) en de instructies van de fabrikant voor lijmen, coatings, reinigingsmiddelen, verbruiksartikelen, koelmiddelen, ontvetters, vloeimiddelen en metalen.
• Werk alleen in een besloten ruimte met goede ventilatie of met een ademhalingstoestel. Zorg altijd voor een getrainde toezichthouder in de buurt. Lasrook en -gassen kunnen de lucht verdringen en het zuurstofgehalte verlagen, wat letsel of de dood tot gevolg kan hebben. Zorg ervoor dat ademlucht veilig is.
• Las niet in de buurt van ontvettings-, reinigings- of spuitwerkzaamheden. De

hitte en straling van de lasboog kunnen reageren met dampen en zeer giftige en irriterende gassen vormen.

• Las niet op gecoate metalen, zoals gegalvaniseerd, lood- of cadmiumgeplateerd staal, tenzij de coating van de lasplek is verwijderd, de ruimte goed geventileerd is en u een ademhalingsbescherming met luchttoevoer draagt. De coatings en metalen die deze elementen bevatten, kunnen giftige dampen afgeven tijdens het lassen.

Waarschuwingen van Proposition 65

Las- of snijapparatuur produceert dampen of gassen die chemicaliën bevatten waarvan bekend is dat ze in de staat Californië geboorteafwijkingen en in sommige gevallen kanker kunnen veroorzaken. (California Health &

Safety Code Sectie 25249.5 e.v.)

Dit product bevat chemicaliën, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere

reproductieve schade kunnen veroorzaken. Was uw handen na gebruik.

SPECIFICATIES

Optische klasse	1/1/1/2
LCD-weergavegebied	100 x 95 mm (3,94 x 3,74 in)
Patroongrootte	114 x 133 mm (4,50 x 5,25 in)
UV/IR-bescherming	UV/IR-bescherming
Boogsensor	4
variabele laskleuren	LASSEN Model Verduisterd Staat:NR. 9-13/Licht Staat:NR. 4 CUT-model Verduisterd Staat: NR. 5-9/Licht Staat:NR. 4 Grind Model Lichtstatus:nr. 4
schaduwcontrolle	variabile aanpassing door externe
	knop
gevoeligheidsregeling	variabele aanpassing door externe knop
voeding	zonnecellen met batterijondersteuning
Waarschuwing voor lage batterij	Roodlicht
Batterij	CR203 Lithium (2 vereist)
Aan/uit	Volledig automatisch
Schakeltijd van Licht maar donker	1/25.000 sec.
Tijd om van donker�切除 schakelen	0,3 sec. - 0,6 sec. -0,9 sec.
TIG-classificatie	DC≥ 5 ampère; AC≥ 5 ampère
Bedrijftstemperatuur	23° F ~ 131° F (-5 °C ~ 55 °C)
opslagtemperatuur	-4° F ~ 158F(-20° C ~ 70 C)

GEBRUIKSAANWIJZING

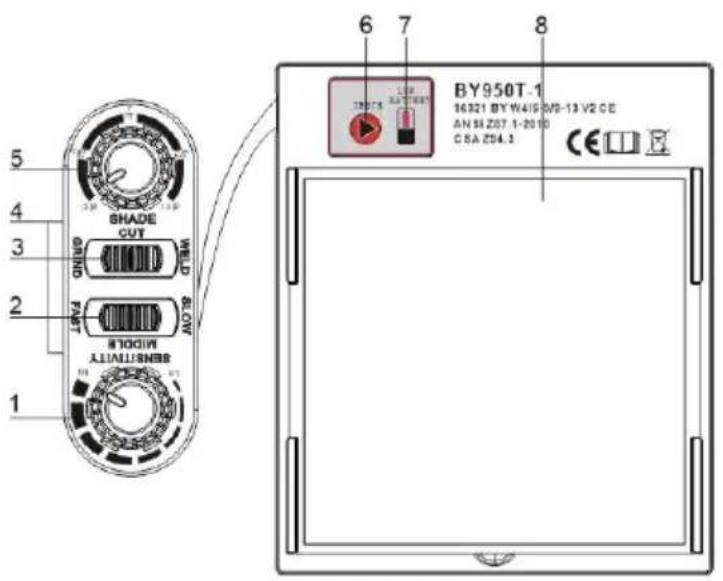

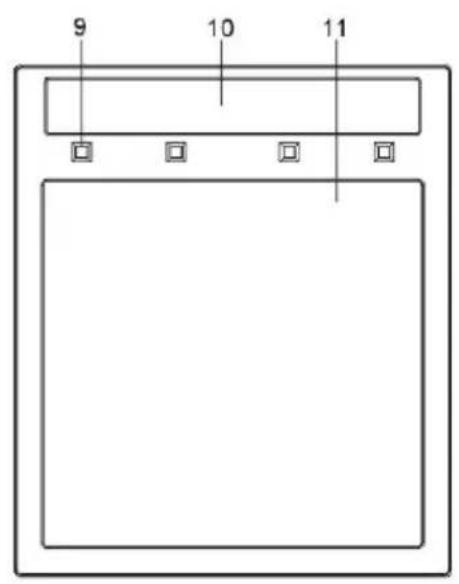

Helmbediening

NEE.	BESCHRIJVING
1	Gevoeligheidsregelknop
2	Regelknop voor de vertragingstijd
3	Slijpen-Snijden-Las
4	Lithiumbatterij
5	Schaduwregelknop
6	Zelftestknop
7	Laagsspanningsindicator
8	LCD
9	Boogsensor
10	Zonnecel
11	UV/IR-filter

GEBRUIKSAANWIJZING

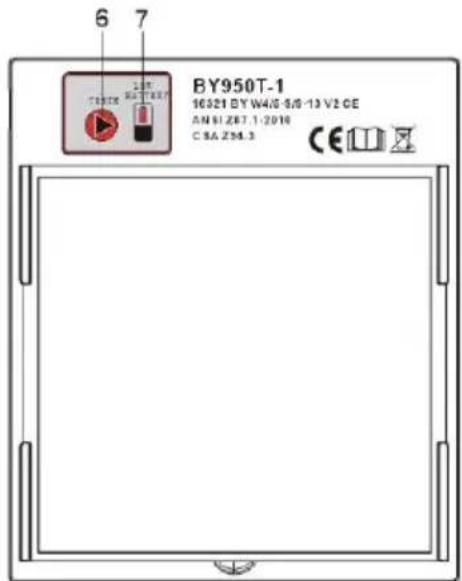

Resetknop en indicator voor lage batterij

1. Resetknop Druk op de resetknop om te controleren of de lens goed werkt. Wanneer u op de resetknop drukt, zou de lens donker moeten worden en weer helder moeten worden. Gebruik de helm niet als de lens niet naar behoren functioneert.
2. Indicator voor lage batterij De indicator voor een bijna lege batterij gaat branden wanneer er nog 2 tot 3 uur batterijduur over is.

Als de batterij bijna leeg is, vervang deze dan door een CR2030-lithiumbatterij.

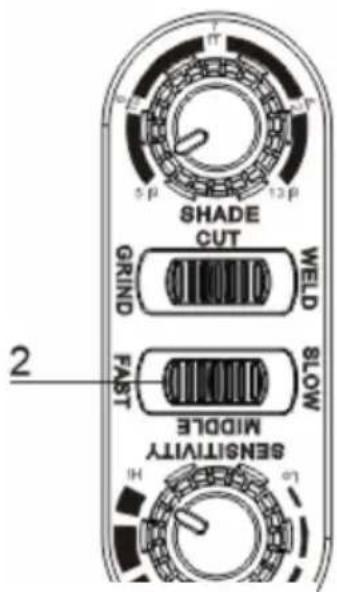

Lensvertragingsregeling

1 Lensvertragingsregeling

Met de lensvertragingsregeling kunt u de tijd aanpassen die de lens nodig heeft om over te schakelen naar de heldere toestand na het lassen. De vertraging is vooral nuttig bij het elimineren van heldere nastraling bij toepassingen met een hogere stroomsterkte, waar bij het smeltbad na het lassen even helder blijft. De lensvertraging is instelbaar van min. (0,30-0,60-0,90 seconde).

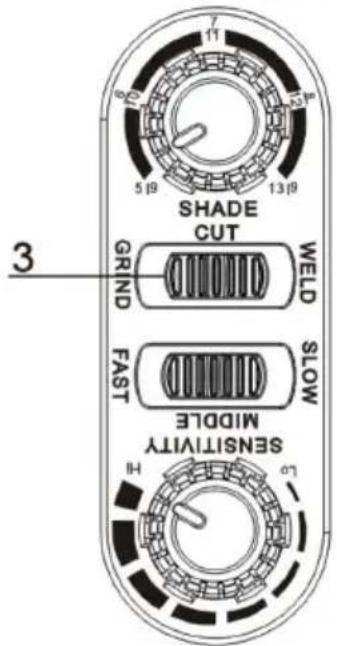

Modusregeling

1 Lasmodus

Wordt gebruikt voor de meeste lastoepassingen. In deze modus wordt de lens ingeschakeld wanneer het optisch een lasboog detecteert. Pas de instellingen voor kleur, gevoeligheid en vertraging indien nodig aan.

2 Snijmodus

Wordt gebruikt voor snijtoepassingen. In deze modus wordt de lens ingeschakeld wanneer deze optisch een snijboog detecteert. Pas de instellingen voor schaduwgevoeligheid en vertraging naar wens aan.

3 Slijpmodus

Wordt gebruikt voor metaalslijptoepassingen. In deze modus staat de lens vast op tint nr. 4. Lensaanpassingen zijn niet mogelijk.

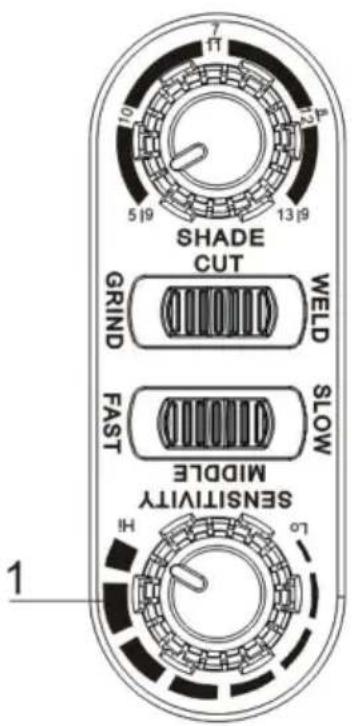

Gevoeligheidscontrole

Druk op de knop "GEVOELIGHEID". Deze worden geselecteerd op basis van het lasproces en het omgevingslicht. De standaardgevoeligheid is medium.

1. Selecteer minimum: Geschikt voor lassen met een hoog ampèrage of lassen in fel omgevingslicht (bijvoorbeeld: er is storend licht van de omgeving van een andere lasser).
2. Selecteer maximaal: Geschikt voor lassen met laag ampèrage, voor gebruik bij weinig lichtomstandigheden (bijvoorbeeld pijplassen waarbij een deel van de boog aan het zicht onttrokken wordt en waarbij de lasboog stabiel is (bijvoorbeeld TIG-lassen).
3. Waarschuwing: Wanneer de LED is ingeschakeld of zich in een omgeving met sterk licht bevindt, kan de ADF per ongeluk worden geactiveerd en een ongeluk veroorzaken. Het wordt aanbevolen de gevoeligheid voor positie onder 5 te zetten.

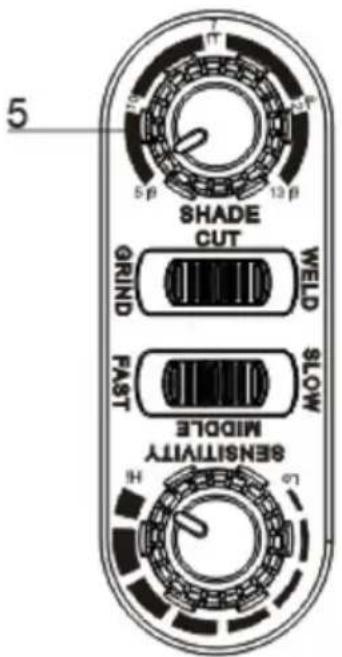

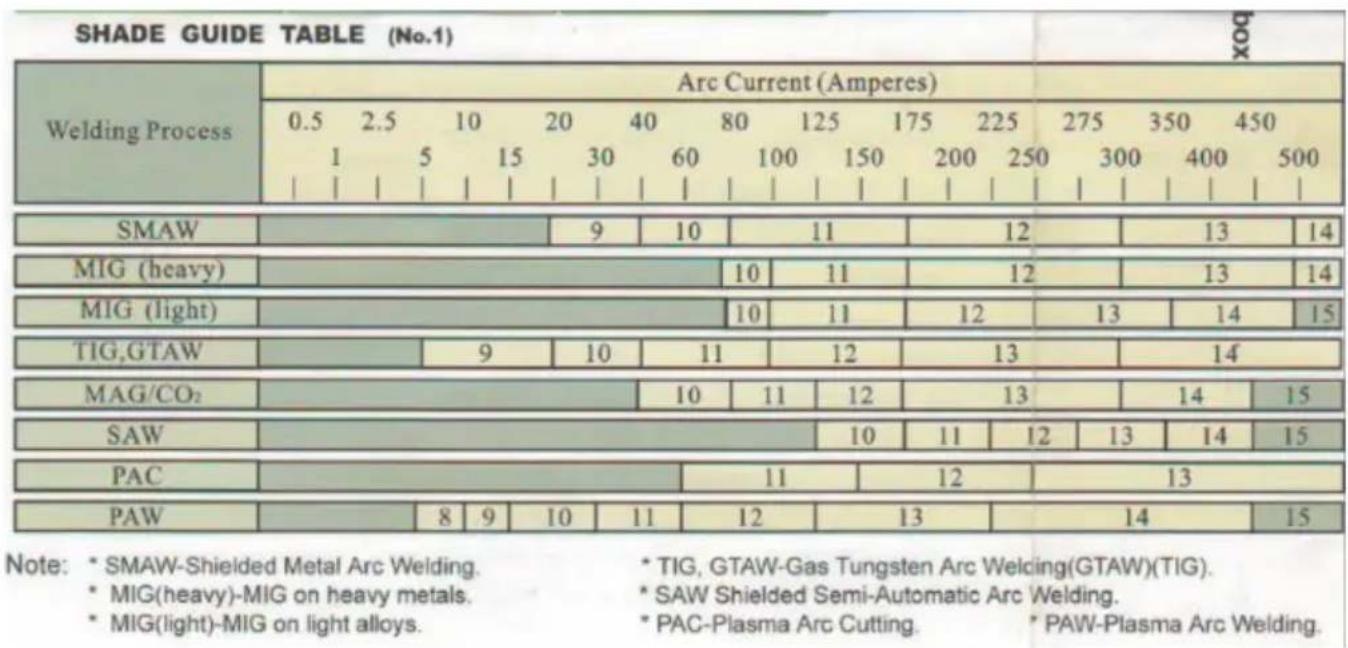

Variabele schaduwregeling

1. Variabele schaduwregeling

Gebruik de regelaar om de lenstint in de verduisterde toestand aan te passen. Gebruik de onderstaande tabel om de juiste tintinstelling te selecteren op basis van uw lasproces. De tintbereiken voor elk van de modi zijn als volgt: Lassen - nr. 9 - nr. 13, Snijden - nr. 9

AANPASSEN HOOFDDEKSEL

HOOFDMAAT AANPASSEN: U kunt de STRAKHEID VAN DE

HOOFDBEDEKKING aanpassen door de ratelknop naar rechts of links te draaien om de gewenste hoofdmaat aan te passen. Deze knop bevindt zich aan de rechterkant van de helm.

Voer de aanpassing uit door de comfortstand aan te passen en vervolgens de band onder de geleider te plaatsen en de pinnen in de gaten te klikken, zodat deze stevig vastklikt.

KANTELEN: De kantelverstelling bevindt zich aan de rechterkant van de helm. Maak de rechter hoofdband los. Draai de spanknop en duw het bovenste uiteinde van de verstelhendel naar buiten totdat de stoplip van de hendel de inkepingen passeert. Draai de hendel vervolgens naar voren of naar achteren naar de gewenste kantelpositie. De stop grijpt automatisch weer in wanneer deze wordt losgelaten en vergrendelt de helm.

VOORUIT-/ACHTERUITVERSTELLING: Past de afstand tussen het gezicht van de gebruiker en de lens aan.

Verstel, schuif en houd de veerbelaste doppen omhoog terwijl u de hoofdband in een van de vier sleuven plaatst. Zodra de gewenste afstand is bereikt, laat u de dop los en keert deze terug naar zijn rustpositie zodra de adapter in een van de sleuven is bevestigd.

LET OP: Zorg ervoor dat beide zijden correct gepositioneerd zijn voor een juiste

oriëntatie.

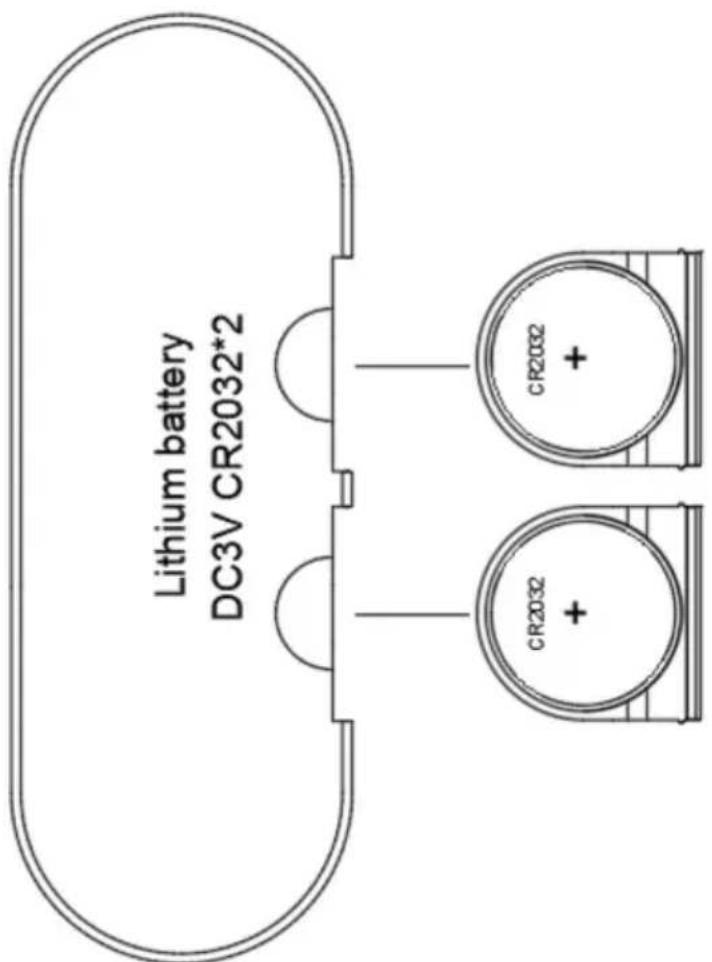

DE BATTERIJ VERVANGEN

Deze ADF wordt gevoed door een vervangbare batterij en zonne-energie. De batterij bevindt zich in de onderste hoek van de ADF-cartridge. Vervang de batterij wanneer het lampje 'BATTERIJ BIJNA LEEG' brandt. Vervang door CR2032 lithiumbatterijen (2 vereist) of gelijkwaardig. Zorg ervoor dat de positieve (+) kant van de batterij naar boven wijst (richting de binnenkant van de helm).

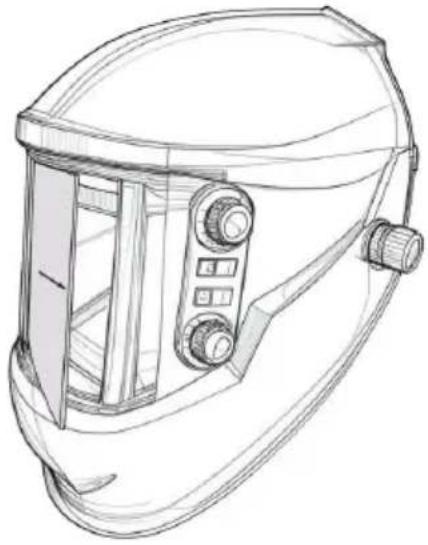

VERVANGING VAN CARTRIDGE EN LENS

Waarschuwing: Gebruik de automatisch verduisterende lens nooit zonder dat de binnen- en buitenlensdeksels correct zijn geïnstalleerd. Lasspatten beschadigen de automatisch verduisterende lens en maken de garantie ongeldig.

Voorzijde heldere lenskap:

Verwijder de buitenste lenskap door deze uit de groef te wrikken en plaats een nieuwe.

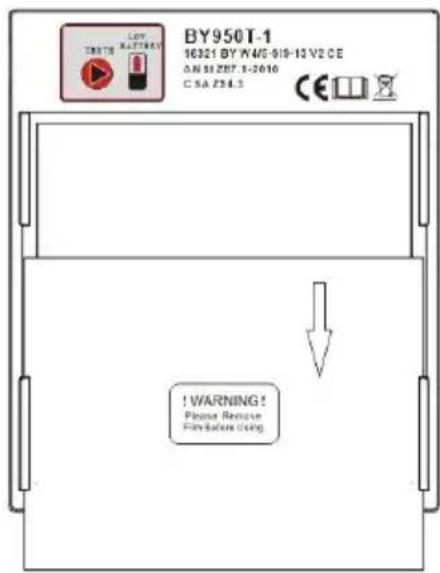

Vervangen van de binnenste heldere lens

Waarschuwing: Er zit een kabel tussen de batterij en de lens. Pas op dat u deze niet breekt.

Binnenlensdeksel

Verwijder de binnenkant van de lenskap door de kap uit de groef in de pakking te wrikken en plaats een nieuwe kap terug.

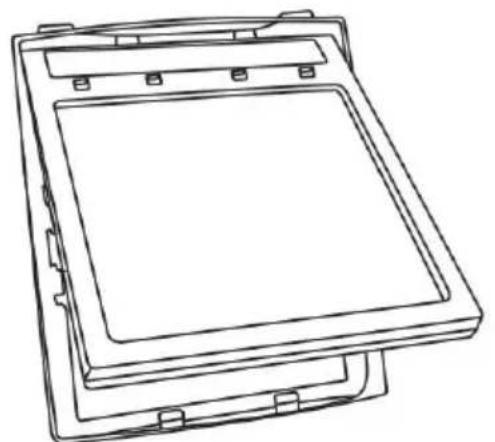

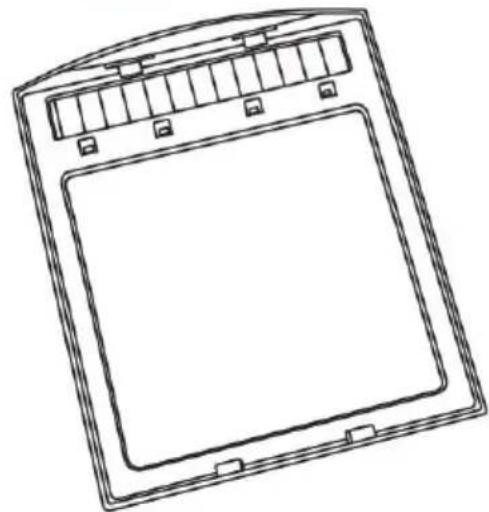

VERVANGING VAN CARTRIDGE EN LENS: de Shade-cartridge vervangen

Figuur 2

Figuur 3

Verwijder de ADF-houder van de helmschaal. Zie afbeelding 2 voor de verwijdering. Buig de onderkant van de ADF-houder om de ADF-cartridge uit het frame te kunnen verwijderen. Installeer een nieuwe ADF-cartridge in het frame volgens onderstaande afbeelding 1. Zorg ervoor dat de ADF-cartridge correct in de ADF-houder geplaatst is, zoals getoond. Installeer de ADF-houder in de helmschaal.

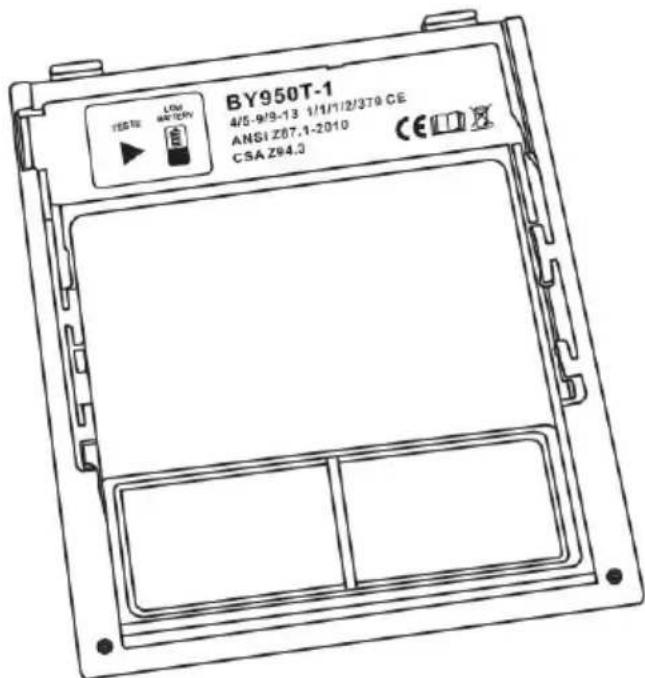

Het installeren van een aftermarket vergrootglas

Figuur 1

Schuif eenvoudig de vergrootlens in de korte rail aan de zijkanten van de ADF-houder volgens afbeelding 1. De cartridge moet uit de ADF-houder worden verwijderd om de vergrootlens te kunnen installeren.

ALGEMENE PROBLEMEN EN HERINNERING

PROBLEM	MOGELIJKE OORZAAK	OPLOSSING
Moeilijk om door het filter te+kijken.	Lens op de voorkant vuil.	Maak de lens aan de voorkant schoon of verwang deze.
	Patroon vuil.	Reinig de automatisch donkerkleurende cartridge met een zeepsopje en e zachtte doeck.
Het filter wordeniet nicht bonkerder wonneer	De gevoeligheid is te laag ingesteld.	Stel de gevoeligheid in het gewenste niveau.
de boog worden ontstoken.	Lens op de voorkant vuil.	Maak de lens aan de voorkant schoon of verwang.Deze.
	De lens aan de voorkant is beschadigc	Controler op gebarsten gespitte voorkant lens afdekken en indien nodig verwangen.
	sensoren zichgeblokkeerd of het zonnepaneel is geblokkeerd.	Zorg ervoor dat u de sensoren of zonnepaneleniet blockeert met uwarm of ander obstakelijdens het階段. Pas uw positie aan zodate desensoren kuren de lasboog zien.
	Maalmodus geseleerd.	Zorg ervaar dat u de juikleur kiest.
	Zit de schakelaar op 5-9/9-13 vast in het midden?	Draai de schakelaar maar de juiste positie.
Het filter blijft donker nadat een las voltoo is.	gevoeligheid te hoog ingesteld.	Stel de gevoeligheid in op het gewenste niveau.
	Vertraging te hoog ingesteld.	Pas de vertraging aan na het gewenste niveau.
	Batterij bijna leeg.	Batterij verwangen.
Het filter worden nicht donkerder wanner de TEST-knop worden ingedrukt.	Batterij bijna leeg.	Batterij verwangen.
De LED gaat niet aan	De stekker van het fi	Verwijder de
nadat u op de knop hebt gedrukt.	is nicht volledig ingestoken	stekkeraansluiting en steedeze er opniew in.

WAARSCHUWING! De gebruiker moet stoppen met het gebruik van de lashelm met automatisch verduisterend filter. Als de bovengenoemde problemen niet kunnen worden verholpen, neem dan onmiddellijk contact op met de dealer.

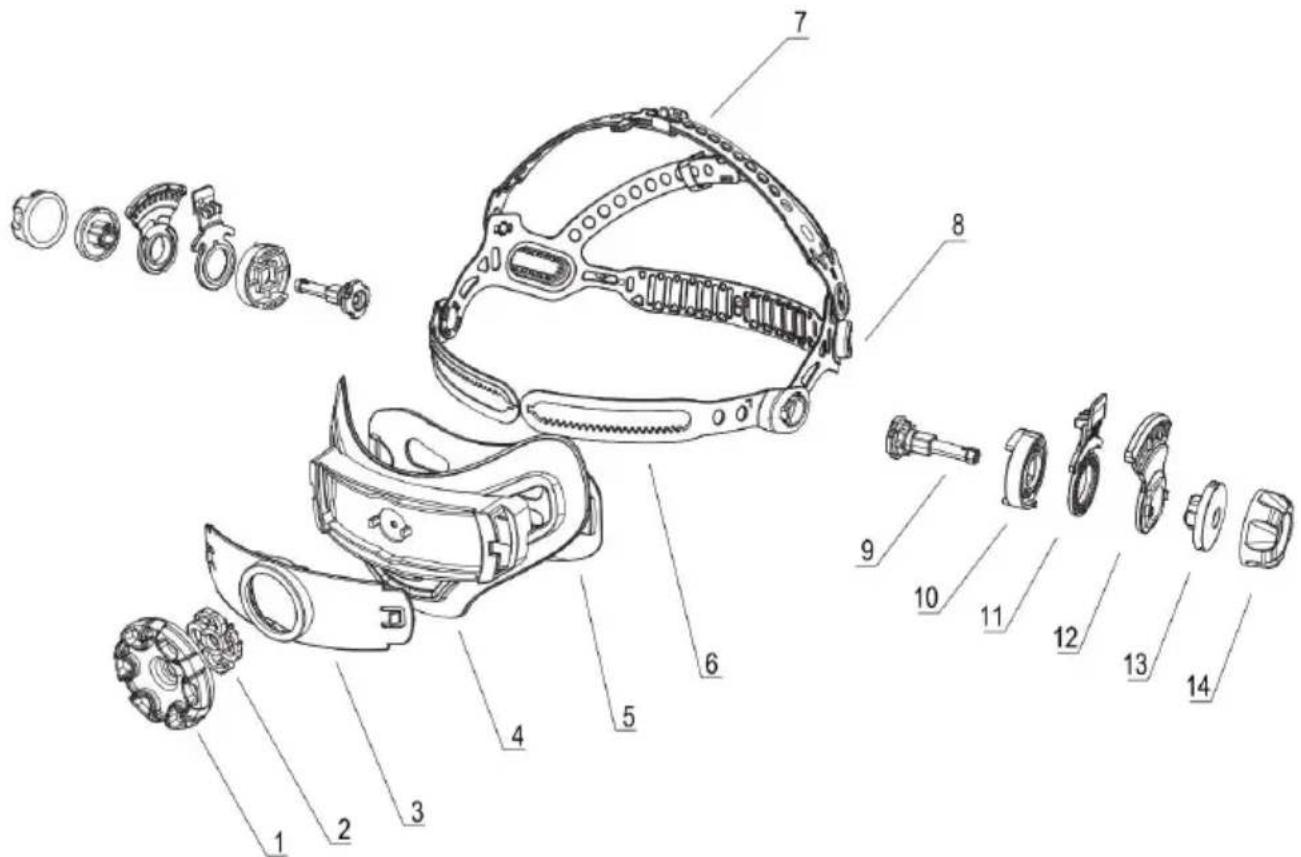

VERVANGENDE ONDERDELEN

NEE .	BESCHRIJVING	NEE .	BESCHRIJVING
1	Handwieloverbrenging	8	Bevestigingsmadel
2	Rondsel	9	Houder
3	Achterkant1	10	Positie-hold knop-1
4	Achterkant2	11	Positie-houdplaat
5	Tandwieistang	12	Positie-hold knop-2
6	Sint-jakobsschellen1	13	Moer
7	Sint-jakobsschellen2	14

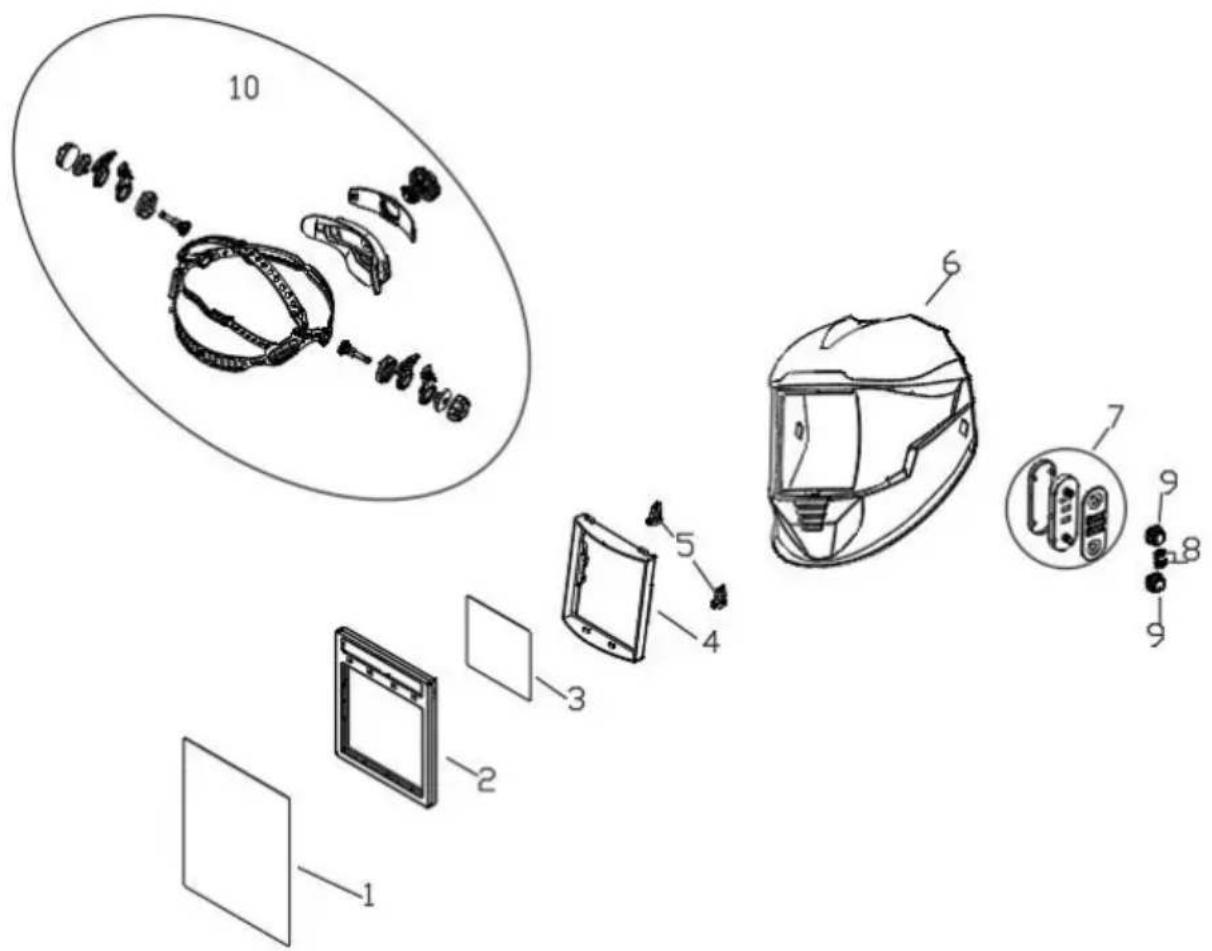

VERVANGENDE ONDERDELEN

NEE .	DEEL NR.	BESCHRIJVING	AANTAL
1	DOOR-010003	Voorste lens	1
2	DOOR-010001	ADF	1
3	DOOR-010005	Binnenkant lens	1
4	DOOR-010018	Patroonhouder	1
5	DOOR-010019	Patroonhouderknop	2
6	DOOR-010002	Helmschaal	1
7	DOOR-010021	Externe aanpassingsmodule	1
8	DOOR-010016	Modusschakelaar/Vertragingstijdknop	2
9	DOOR-010015	Knop voor aanpassing van schaduw/gevoeligheid	2
10	DOOR-010014	Hoofddeksel	1

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
