GEBRUIKSAANWIJZING C20X20 Vevor
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
VEVOR®
TOUGH TOOLS, HALF PRICE
Warmtewisselaar
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische
ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.
Parameterlijst
| Model | C16×16 | C18×20 | C20×20 |
| Warmtewisselingsgebied | 16*16" | 18*20" | 20*20" |
| Maximale werkdruk 2,5 MPa 4*ÿ 28 mm 4*ÿ 28 mm | 2,5 MPa | 2,5 MPa | |
| Connector | 4*ÿ 28 mm | ||
| Netto gewicht / kg) | 6.19 | 8 | 8.68 |
Onderdelen lijst
| Model | Afbeelding | C16×16 C18 | ×20 C20×20 | |
| Warmtewisselaar |  | 1 | 1 | 1 |
| Onderdelen | Materiaal | Standaard maat |
| Spoel | Koper | 3/8" |
| EINDE | Aluminium | 12 FPI |
| Kernbehuizing | Gal. Stee! | 3 RIJEN |
| Haven | Koper | 1”ID |


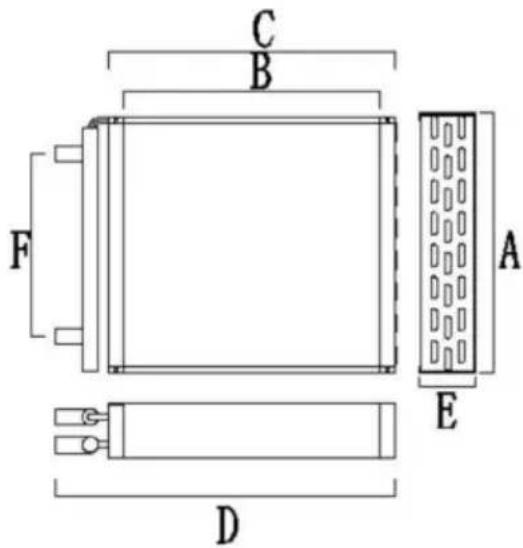

C B F A E D| WarmteUitwisselaar | Capaciteit | Afmetingen/inch | |||||
| Model | BTU/H | A | B | C | D | EN | F |
| C16X16 | 90000 | 16 | 16 | 18 | 21.7 | 3.4 | 11.5 |
| C18X20 155000 | 18 | 20 | 22 25,7 | 3.4 | 13 | ||
| C20X20 176000 | 20 | 20 | 22 25,7 | 3.4 | 14.5 | ||
Beveiliging en waarschuwingen
onvermijdelijk oxideert het oppervlak van de koperen buis tijdens de productie Proces dat het uiterlijk enigszins beïnvloedt, maar geen invloed heeft op de hitte prestaties van de wisselaar
Operatie

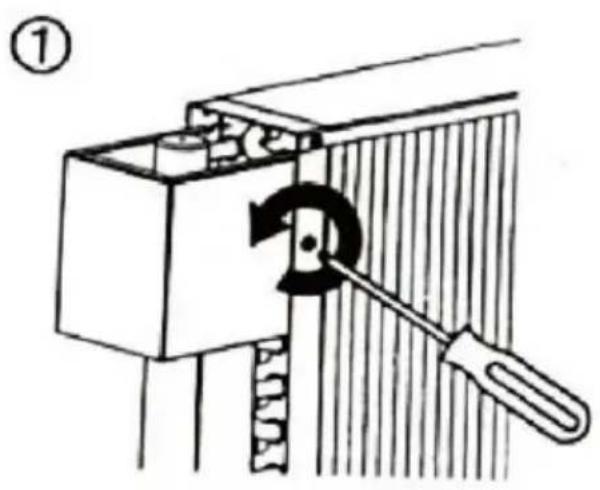

Deze beschermhoes helpt metalen poorten te beschermen tegen transportschade Verwijder deze beschermhoes vóór installatie. (zoals weergegeven in de afbeelding). afbeelding)
De uitlaatpoort moet zich boven Onjuiste installatie bevinden de inlaatpoort
