EATB28-50 - Warmtewisselaar Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	EATB28-50
Producttype	Gelaste platenwarmtewisselaar
Afmetingen (L x B x H)	301 x 126 x 131 mm
Nettogewicht	8,52 kg
Maximale werkdruk	3,0 MPa
Aantal platen	50
Aansluiting	4 x 1-1/4" NPT (buitendraad)
Volume primaire zijde (T1-T2)	1,4 L
Volume secundaire zijde (T3-T4)	1,288 L
Materiaal platen	Roestvrij staal, koperen soldeer
Bedrijfstemperatuur	Geschikt voor compatibele vloeistoffen (water, glycol, stoom, enz.)
Toepassingsgebieden	Verwarming, airconditioning, productie van sanitair warm water, industriële processen
Installatie	Verticale montage, wand- of framesteun, gebruik schroefdraad- of soldeerverbindingen
Onderhoud en reiniging	Regelmatig terugspoelen; chemisch ontkalken indien nodig met organische zuren (mierenzuur, citroenzuur); naspoelen met helder water gedurende 30 minuten
Veiligheid	Antivriesbeveiliging: thermostaat, debietmeter, aftappen bij stilstand, toevoegen van antivries; gebruik een zeef van 40-70 mesh om verstopping te voorkomen
Vloeistofcompatibiliteit	Alle koelmiddelen behalve ammoniak, chloor; gedemineraliseerd water, olie, stoom, organische oplosmiddelen, gassen; pH 6-8
Aanhaalmoment aansluitingen	400 Nm voor 1-1/4" NPT schroefdraad
Repareerbaarheid en reserveonderdelen	Warmtewisselaarplaten en afdichtingen niet apart leverbaar; technische ondersteuning via www.vevor.com/support
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - EATB28-50 Vevor

Wat is het verschil tussen de modellen EATB28-50 en EATB28-30?

Het model EATB28-50 heeft 50 platen tegenover 30 voor de EATB28-30. Het is daarom groter (301x126x131 mm versus 301x126x85 mm) en zwaarder (8,52 kg versus 5,85 kg). Het thermisch vermogen is hoger.

Hoe installeer ik de warmtewisselaar EATB28-50 correct?

De installatie moet verticaal gebeuren. Gebruik de 1-1/4" NPT-schroefdraadaansluitingen met een aanhaalmoment van 400 Nm. Om trillingen te voorkomen, plaatst u een rubberen demper tussen de wisselaar en de steun. Als de leidingen lang zijn, gebruik dan flexibele leidingen of dempers.

Welke vloeistoffen kan ik met deze wisselaar gebruiken?

Geschikt voor water, glycolwater, olie, stoom, organische oplosmiddelen en gassen (behalve ammoniak en chloor). De pH moet tussen 6 en 8 liggen. Voor koelmiddelen zijn er geen problemen behalve ammoniak.

Hoe voorkom ik bevriezing van de wisselaar in de winter?

Gebruik een antivriesthermostaat en een debietmeter om een constante waterstroom te handhaven. Als het apparaat niet wordt gebruikt, tap het water af. U kunt ook antivries (glycol) aan het circuit toevoegen. Vermijd het laten draaien van de unit als de pomp is uitgeschakeld.

Hoe reinig ik de wisselaar als deze verstopt is?

Bij lichte verstoppingen voert u een terugspoeling met helder water uit. Voor kalkaanslag gebruikt u een chemische ontkalker die compatibel is met koper en roestvrij staal, zoals mierenzuur of citroenzuur. Laat de oplossing 24 uur tegenstroom circuleren en spoel daarna grondig met helder water gedurende 30 minuten.

Welk aanhaalmoment is nodig voor de aansluitingen?

Voor 1-1/4" NPT-schroefdraadaansluitingen is het aanbevolen aanhaalmoment 400 Nm. Voor bevestigingsbouten gebruikt u 15 Nm voor M8, 18 Nm voor M10, 22 Nm voor M12, enz. Overschrijd deze waarden niet om schade aan de wisselaar te voorkomen.

Kan ik de aansluitingen solderen in plaats van schroeven?

Ja, koperen solderen is mogelijk. Reinig het oppervlak, breng flux aan, gebruik 40-50% zilverstaven en verhit tot maximaal 650°C. Koel af met water en injecteer stikstof aan de koelmiddelzijde om oxidatie te voorkomen.

Hoe dimensioneer ik een wisselaar voor mijn toepassing?

Gebruik het selectieformulier in de handleiding. Vul het gewenste vermogen, het maximale drukverlies (50 kPa aanbevolen), de inlaat-/uitlaattemperaturen en de debieten van beide vloeistoffen in. Als het vermogen onbekend is, geef dan de debieten en temperaturen op.

Waar vind ik de volledige handleiding en technische ondersteuning?

De volledige handleiding is te downloaden op notice-facile.com. Voor technische vragen kunt u contact opnemen met Vevor via www.vevor.com/support. U vindt daar ook het elektronische garantiecertificaat.

Wat te doen als de wisselaar lekt bij de platen?

Een lek kan worden veroorzaakt door bevriezing, overdruk of kalkaanslag. Controleer eerst de afdichtingen en aansluitingen. Als de platen beschadigd zijn, is de wisselaar niet door de gebruiker te repareren: neem contact op met de technische dienst van Vevor voor vervanging onder garantie indien van toepassing.

GEBRUIKSAANWIJZING EATB28-50 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLATENWISSELAAR

Model: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Parameterlijst

Model	Dimensie(mm)(L1*A1*H)	MaximaalWerkenDruk(Mpa)	PaneelHoeveelheid(stuks)	Connector(Q1Q2Q3Q4)	NettoGewicht(kg)	KantVolume(Q1-Q2/Q3-Q4)(L)
ETB28-30	301*126*85	3.0	30	4*1-1/4 "NPT	5,85	0,84L/0,728L
ETB28-50	301*126*131	3.0	50	4*1-1/4 "NPT	8.52	1,4L/1,288L
ETB28-80	301*126*201	3.0	80	4*1-1/4 "NPT	12.51	2,24L/2,128L
ETB28-100	301*126*248	3.0	100	4*1-1/4 "NPT	15.2	2,8L/2,688L
ETB12-30	190*76*85	3.0	30	4*3/4 "NPT	2.1	0,24L/0,208L
ETB12-40	190*76*109	3.0	40	4*3/4 "NPT	2.5	0,32L/0,288L
ETB12-60 9	190*76*15	3.0	60	4*1/2 "G	3.3	0,48L/0,448L

Onderdelenlijst

Model	Afbeelding	EATB28-30/50/80/100 EATB12-30/40/60
BordUitwisselaar		1	1
InstallerenSteun		2	2

Beveiliging en waarschuwingen

1. Dit product moet worden gebruikt voor het lassen van aansluitingen bij gebruik van koelmiddel om lekkage van koelmiddel te voorkomen.
2. Als er onopgeloste vaste stoffen zoals zand, onkruid, bladeren en andere vezels in het water zitten, worden de kanalen gemakkelijk geblokkeerd; wij raden aan om een zeef met maaswijdte 40\~70 te gebruiken om verstopping te voorkomen. 3. Elke warmtewisselaar kan bevriezen als de temperatuur lager is dan nul. Bevriezing van de binnenkant van de warmtewisselaar zal leiden tot structurele schade en lekkage. Als er lekkage optreedt in de verdamper, kan zelfs de compressor worden vernietigd. Om bevriezing te voorkomen: Gebruik een vorstbeschermingsthermostaat en een stromingsschakelaar om een consistente waterstroom te garanderen voor, tijdens en na werking van de compressor. *Vermijd het gebruik van de unit tijdens stilstand van de pomp. Voer het water af wanneer de wisselaar ongebruikt blijft en blijf het water verwarmen wanneer deze in gebruik is. *Gebruik antivries als de verdampingstemperatuur dicht bij het vriespunt ligt, voeg glycol of ander antivriesmiddel aan het water toe.
3. Reiniging: Regelmatig omgekeerd spoelen ter plaatse is de meest eenvoudige optie. Als er echter kalkaanslag is opgetreden, zal chemisch reinigen noodzakelijk zijn, reinigen met schoonmaakmiddelen voor vetafzettingen (zonder chloor), voor zwaardere

Gebruik chemicaliën die compatibel zijn met koper en roestvrij staal, zoals mierenzuur, citroenzuur of andere organische zuren. Gebruik een zwakzure reinigingsvloeistof die door de warmtewisselaar wordt gepompt in tegengestelde stroomrichting, ongeveer tweemaal de normale stroomsnelheid. Vergeet niet dat het reinigingszuur gewoonlijk 24 uur in tegengestelde richting moet worden gecirculeerd. Bij voltooiing van het reinigingsproces is het belangrijk dat de unit minimaal 30 minuten met schoon water wordt gespoeld.

5. Geschikt medium:

* Alle koelmiddelen behalve ammoniak, chloor en DI-water, dampolie, organische oplosmiddelen, gas * PH 6\~8

*Let op de bedrijfstemperatuur en ontwerpdruk op de PHE

Operatie

1. Schroefdraadverbinding

Om gevaar voor de componenten te voorkomen, wordt er geen belasting op de componenten uitgeoefend tussen de BPHE en het stuk; je moet een schroefdop gebruiken en een luchtdichte cirkel naar luchtdicht. Gebruik de ergometer om de gegevens in de tabel te gebruiken om de schroefdraadlink te doen.

Model	Koppel
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

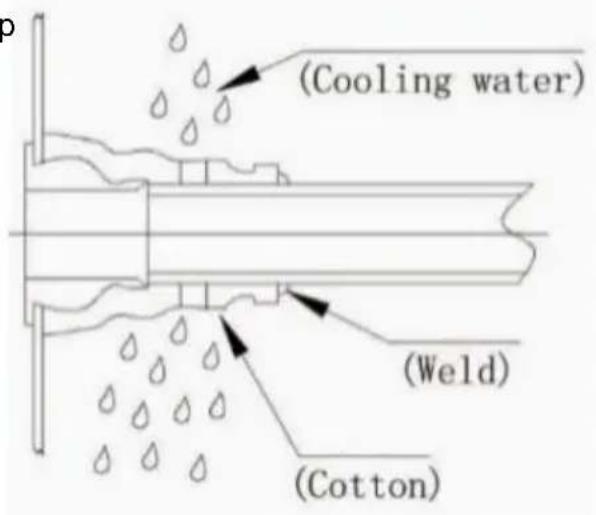

2. Koperen soldeerverbindingMaak het lasoppervlak schoon en borstel het oij de flux, met behulp van 40-50 zilvergebaseerd staven voor lassen; het maximum temperatuur niet hoger is dan 650 y(1202Fy; koelwater in de aan het water en in de nabijheid van de lasafdeling om een passende koeling en de koudemiddelinjectie met Stikstof om oxidatie te voorkomen.
3. BoutbevestigingOm overmatig koppel te voorkomen, moet de bout loskomen en weer terug vervorming van de afdekplaat, met behulp van de meetsleutel volgens de gegevens vermeld in de tabel om de bout vast te zetten.

Zojuist	M6	1/4"	M8	M10	M12
Koppel y1	0Nm y12Nm	y15Nm y18Nm y22Nm

4. Installatie

Raadpleeg de schets en installatie van de aangesloten buizen op het typeplaatje en de tekening. Bovendien moet de klant een aangesloten buis nauwkeurig configureren en de gesoldeerde platenwarmtewisselaar verticaal installeren.

Als de pijpleiding trillingen heeft, de pijp langer is en de thermische uitzetting groter is, zal dit de gesoldeerde platenwarmtewisselaar beïnvloeden. U kunt beter de volgende apparaten overwegen: plaats een rubberen kussentje tussen de gesoldeerde platenwarmtewisselaar en de beugel; gebruik een compressor met schokdemper, en gebruik gegolfde buizen of andere dempingsvoorzieningen als de rechte buizen langer zijn.

5. Werkschema

6. Wisselaarselectie

Opmerking: De gegevens tussen () zijn de standaardwaarde. U kunt dit formulier invullen met de juiste gegevens. Als de verwarmingscapaciteit onbepaald is, geef dan de waarde van het debiet op binnen de stippellijn.

Wisselaarselectie

Capaciteit

Max dp (50kPa)

Vloeistof 1

Zijde 1

Inlaattemp.

Zijde 1

Uitlaattemp.

Debiet

Vloeistof 2

Zijde 2

Inlaattemp.

Zijde 2

Uitlaattemp.

Debiet
