EATB28-100 - Warmtewisselaar Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Gelaste platenwarmtewisselaar
Merk	Vevor
Model	EATB28-100
Afmetingen (L × B × H)	301 × 126 × 248 mm
Netto gewicht	15,2 kg
Maximale werkdruk	3,0 MPa
Aantal platen	100
Connector type	4 × 1-1/4" NPT
Volume warme zijde (T1-T2)	2,8 L
Volume koude zijde (T3-T4)	2,688 L
Hoofdmateriaal	Roestvrij staal en koper
Aanbevolen gebruik	Warmtewisseling tussen water, koelmiddel, olie, stoom
Normaal onderhoud	Regelmatig omgekeerd spoelen
Chemische reiniging	Met zwak zuur (mierenzuur, citroenzuur) tegenstrooms gedurende 24 uur, daarna spoelen met helder water 30 min
Vorstbescherming	Beschermingsthermostaat, constante waterstroom, leeglopen indien niet gebruikt, toevoegen antivries
Maximale soldeertemperatuur	650 °C (1202 °F)
Aandraaimoment voor connectoren	400 Nm
Aandraaimoment voor bevestigingsbouten	M8: 15 Nm, M10: 18 Nm, M12: 22 Nm
Reserveonderdelen beschikbaar	Warmtewisselaarplaat (1), Montagebeugel (2)
Repareerbaarheid	Vervangen van platen en pakkingen mogelijk
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - EATB28-100 Vevor

Wat is de maximale werkdruk van de warmtewisselaar EATB28-100?

De maximale werkdruk is 3,0 MPa.

Hoe voorkom ik vorst in de warmtewisselaar?

Om vorst te voorkomen, gebruik een beschermingsthermostaat en een constante waterstroom. Bij stilstand, laat het water leeglopen. Als de verdampingstemperatuur dicht bij het vriespunt ligt, voeg dan antivries (glycol) toe aan het water.

Wat is het aandraaimoment voor de connectoren van de EATB28-100?

Het aandraaimoment voor de schroefconnectoren is 400 Nm.

Hoe reinig ik de warmtewisselaar?

Regelmatig omgekeerd spoelen wordt aanbevolen. Bij kalkaanslag moet een chemische reiniging met een zwak zuur (mierenzuur, citroenzuur) tegenstrooms worden uitgevoerd gedurende ongeveer 24 uur, gevolgd door spoelen met helder water gedurende minstens 30 minuten.

Welke vloeistoffen zijn compatibel met de warmtewisselaar?

Compatibel zijn: koelmiddelen (behalve ammoniak en chloor), DI-water, olie, stoom, organische oplosmiddelen en gassen. De pH moet tussen 6 en 8 liggen.

Wat zijn de afmetingen en het gewicht van de EATB28-100?

Afmetingen: 301 × 126 × 248 mm. Netto gewicht: 15,2 kg.

Hoeveel platen bevat de warmtewisselaar?

De warmtewisselaar bevat 100 platen.

Hoe voorkom ik koelmiddellekken?

Gebruik gelaste kranen om lekkage te voorkomen. Zorg voor een dichte aansluiting met een geschikte pakking en respecteer het aanbevolen aandraaimoment.

Wat is de maximale soldeertemperatuur?

De maximale soldeertemperatuur is 650 °C (1202 °F). Gebruik soldeerstaven op basis van zilver van 40-50%.

Hoe installeer ik de warmtewisselaar correct?

Installeer de warmtewisselaar verticaal volgens het schema op het typeplaatje. Gebruik een geschikte beugel en indien nodig trillingsdempers (rubberen kussen, gegolfde slang) om trillingen te voorkomen.

GEBRUIKSAANWIJZING EATB28-100 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLATENWISSELAAR

Model: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Parameterlijst

Model	Dimensie(mm)(L1*A1*H)	MaximaalWerkenDruk(Mpa)	PaneelHoeveelheid(stuks)	Connector(Q1Q2Q3Q4)	NettoGewicht(kg)	KantVolume(Q1-Q2/Q3-Q4)(L)
ETB28-30	301*126*85	3.0	30	4*1-1/4 "NPT	5,85	0,84L/0,728L
ETB28-50	301*126*131	3.0	50	4*1-1/4 "NPT	8.52	1,4L/1,288L
ETB28-80	301*126*201	3.0	80	4*1-1/4 "NPT	12.51	2,24L/2,128L
ETB28-100	301*126*248	3.0	100	4*1-1/4 "NPT	15.2	2,8L/2,688L
ETB12-30	190*76*85	3.0	30	4*3/4 "NPT	2.1	0,24L/0,208L
ETB12-40	190*76*109	3.0	40	4*3/4 "NPT	2.5	0,32L/0,288L
ETB12-60 9	190*76*15	3.0	60	4*1/2 "G	3.3	0,48L/0,448L

Onderdelen lijst

Model	Afbeelding	EATB28-30/50/80/100 EATB12-30/40/60
BordUitwisselaar		1	1
InstallerenSteun		2	2

Beveiliging en waarschuwingen

1. Dit product moet worden gebruikt voor het lassen van aansluitingen bij gebruik van koelmiddel om lekkage van koelmiddel te voorkomen.
2. Als er onopgeloste vaste stoffen zoals zand, onkruid, bladeren en andere vezels in zitten het water, de kanalen worden gemakkelijk geblokkeerd; wij raden aan om een Zeef met maaswijdte 40\~70 om verstopping te voorkomen.
   3.Elke warmtewisselaar kan bevriezen als de temperatuur lager is nul. Bevriezing van de binnenkant van de warmtewisselaar zal leiden tot structurele schade schade en lekkage. Als er lekkage optreedt in de verdamper, kan zelfs de compressor kan worden vernietigd. Om bevriezing te voorkomen:
   Gebruik een vorstbeschermingsthermostaat en een stromingsschakelaar om een consistente waterstroom voor, tijdens en na werking van de compressor *Vermijd het gebruik van de unit tijdens stilstand van de pomp. Voer het water af wanneer de wisselaar ongebruikt blijft en blijf het water verwarmen wanneer deze aanwezig is gebruik.
   *Gebruik antivries als de verdampingstemperatuur dicht bij de vloeistofzijde ligt bevriezen, glycol of ander antivriesmiddel aan het water toevoegen.
3. Reiniging: Regelmatig omgekeerd spoelen ter plaatse is de meest eenvoudige optie. Als er is echter kalkaanslag opgetreden, chemisch reinigen zal noodzakelijk zijn, reinigen met schoonmaakmiddelen voor vetafzettingen (zonder chloor), voor zwaardere

gebruik chemicaliën die compatibel zijn met koper en roestvrij staal zoals mierenzuur, citroenzuur of andere organische zuren. Gebruik een zwakzure reinigingsvloeistof wordt door de warmtewisselaar gepompt in tegengestelde stroomrichting ongeveer tweemaal de normale stroomsnelheid. Vergeet niet dat de schoonmaak zuur moet gewoonlijk 24 uur in tegengestelde richting worden gecirculeerd. Bij hte voltooiing van het reinigingsproces, is het belangrijk dat de unit minimaal 30 minuten met schoon water spoelen.

5. Geschikt medium:

* Alle koelmiddelen behalve ammoniak, chloor en DI-water, dampolie, organische * oplosmiddelen, gas * PH 6\~8

*Let op de bedrijfstemperatuur en ontwerpdruk op de PHE

Operatie

1. Schroefdraadverbinding

Om gevaar voor de componenten te voorkomen, wordt er geen belasting op de componenten uitgeoefend link tussen BPHE en het stuk; je moet een schroefdop gebruiken en luchtdichte cirkel naar luchtdicht. Gebruik de ergometer om de gegevens in de tafel om de schroefdraadlink te doen.

Model	Koppel
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

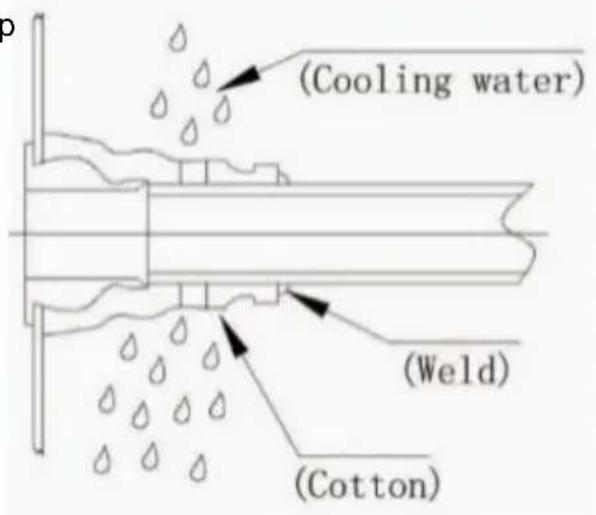

2. Koperen soldeerverbindingMaak het lasoppervlak schoon en borstel het oij de flux, met behulp van 40-50 zilvergebaseerd staven voor lassen; het maximum temperatuur niet hoger is dan 650 y(1202Fy; koelwater in de aan het water en in de nabijheid van de lasafdeling om een passende koeling en de koudemiddelinjectie met Stikstof om oxidatie te voorkomen.
3. BoutbevestigingOm overmatig koppel te voorkomen, moet de bout loskomen en weer terug vervorming van de afdekplaat, met behulp van de meetsleutel volgens de gegevens vermeld in de tabel om de bout vast te zetten.

Zojuist	M6	1/4"	M8	M10	M12
Koppel 1	0Nm 12Nm	15Nm 18Nm 22Nm

4. Installatie

Raadpleeg de schets en installatie van de aangesloten buizen op het typeplaatje tekening. Bovendien moet de klant een aangesloten buis configureren nauwkeurig en installeer de gesoldeerde platenwarmtewisselaar verticaal.

Als de pijpleiding trillingen heeft, is de pijp langer en is de thermische uitzetting groter, wat de gesoldeerde platenwarmtewisselaar zal beïnvloeden. U kunt beter de volgende apparaten overwegen: plaats een rubberen kussentje tussen de gesoldeerde platenwarmtewisselaar en de beugel; compressor met schokdemper, en gebruik gegolfde buizen of andere dempingsvoorzieningen als de rechte buizen langer zijn

5. Werkschema

6. Wisselaarselectie

Opmerking: De gegevens tussen () zijn de standaardwaarde. U kunt dit formulier invullen met de juiste gegevens. Als de verwarmingscapaciteit onbepaald is, geef dan de waarde van het debiet op binnen de stippellijn.

Exchanger Selection

Capacity

Max dp (50kPa)

Fluid 1

Side 1

Inlet Temp.

Side 1

Outlet Temp.

Flow Rate

Fluid 2

Side 2

Inlet Temp.

Side 2

Outlet TemP.

Flow Rate
