Produkttyp	Plattenwärmetauscher, verlötet
Marke	Vevor
Modell	EATB28-100
Abmessungen (L × B × H)	301 × 126 × 248 mm
Netto-Gewicht	15,2 kg
Maximaler Betriebsdruck	3,0 MPa
Anzahl der Platten	100
Anschlussart	4 × 1-1/4" NPT
Volumen warme Seite (T1-T2)	2,8 L
Volumen kalte Seite (T3-T4)	2,688 L
Hauptmaterial	Edelstahl und Kupfer
Empfohlene Verwendung	Wärmeaustausch zwischen Wasser, Kältemittel, Öl, Dampf
Regelmäßige Wartung	Regelmäßige Rückspülung
Chemische Reinigung	Mit schwacher Säure (Ameisensäure, Zitronensäure) im Gegenstrom für 24 h, dann Spülen mit klarem Wasser 30 min
Frostschutz	Schutzthermostat, konstanter Wasserfluss, Entleerung bei Nichtgebrauch, Zugabe von Frostschutzmittel
Maximale Löttemperatur	650 °C (1202 °F)
Anzugsmoment für Anschlüsse	400 Nm
Anzugsmoment für Befestigungsschrauben	M8: 15 Nm, M10: 18 Nm, M12: 22 Nm
Verfügbare Ersatzteile	Wärmetauscherplatte (1), Montagehalterung (2)
Reparierbarkeit	Austausch von Platten und Dichtungen möglich
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - EATB28-100 Vevor

Wie hoch ist der maximale Betriebsdruck des Wärmetauschers EATB28-100?

Der maximale Betriebsdruck beträgt 3,0 MPa.

Wie vermeide ich Frost im Wärmetauscher?

Um Frost zu vermeiden, verwenden Sie ein Schutzthermostat und einen konstanten Wasserfluss. Bei Stillstand das Wasser ablassen. Wenn die Verdampfungstemperatur nahe dem Gefrierpunkt liegt, fügen Sie Frostschutzmittel (Glykol) zum Wasser hinzu.

Wie hoch ist das Anzugsmoment für die Anschlüsse des EATB28-100?

Das Anzugsmoment für die Gewindeanschlüsse beträgt 400 Nm.

Wie reinige ich den Wärmetauscher?

Eine regelmäßige Rückspülung wird empfohlen. Bei Kalkablagerungen ist eine chemische Reinigung mit einer schwachen Säure (Ameisensäure, Zitronensäure) im Gegenstrom für etwa 24 Stunden durchzuführen, gefolgt von einem Spülen mit klarem Wasser für mindestens 30 Minuten.

Welche Fluide sind mit dem Wärmetauscher kompatibel?

Kompatibel sind: Kältemittel (außer Ammoniak und Chlor), DI-Wasser, Öl, Dampf, organische Lösungsmittel und Gase. Der pH-Wert sollte zwischen 6 und 8 liegen.

Welche Abmessungen und welches Gewicht hat der EATB28-100?

Abmessungen: 301 × 126 × 248 mm. Nettogewicht: 15,2 kg.

Wie viele Platten enthält der Wärmetauscher?

Der Wärmetauscher enthält 100 Platten.

Wie vermeide ich Kältemittellecks?

Verwenden Sie geschweißte Ventile, um Lecks zu vermeiden. Achten Sie auf eine dichte Verbindung mit einer geeigneten Dichtung und beachten Sie das empfohlene Anzugsmoment.

Wie hoch ist die maximale Löttemperatur?

Die maximale Löttemperatur beträgt 650 °C (1202 °F). Verwenden Sie silberhaltige Lötdrähte mit 40-50 % Silber.

Wie installiere ich den Wärmetauscher richtig?

Installieren Sie den Wärmetauscher vertikal gemäß dem Schema auf dem Typenschild. Verwenden Sie eine geeignete Halterung und gegebenenfalls Dämpfer (Gummipuffer, Wellrohr), um Vibrationen zu vermeiden.

BEDIENUNGSANLEITUNG EATB28-100 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

PLATTENWECHSEL

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100 EATB12-30/EATB12-40/EATB12-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLATTENWECHSEL

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Parameterliste

Modell	Abmessungen (mm) (L1*A1*H)	Maximal Arbeiten Druck (MPa)	Panel Menge (Stück)	Verbinder (Q1Q2Q3 F4)	Netz Volumen Gewicht (kg)	Seite (Q1-Q2/Q3-Q4) (L)
EATB 28-30	301*126*85	3,0	30	4*1-1/4"N PT	5,85	0,84 I/0,7 28L
EATB 28-50	301*126*131	3,0	50	4*1-1/4"N PT	8.52	1,4 I/1,28 8L
EATB 28-80	301*126*201	3,0	80	4*1-1/4"N PT	12.51	2,24 I/2,1 28L
EATB 28-100	301*126*248	3,0	100	4*1-1/4"N PT	15.2	2,8 I/2,68 8L
EATB 12-30	190*76*85	3,0	30	4*3/4"NPT	2.1	0,24 I/0,2 08L
EATB 12-40	190*76*109	3,0	40	4*3/4"NPT	2.5	0,32 I/0,2 88L
EATB12-60 9	190*76*15	3,0	60	4*1/2"G	3.3	0,48 I/0,448L

Stückliste

Modell	Bild EATB28-30/50/80/100 EATB12-30/40/60
Platte Austauscher		1	1
Installieren Unterstützung		2	2

Sicherheit und Warnungen

1. Dieses Produkt sollte zum Schweißen von Stutzen bei Verwendung von Kältemittel verwendet werden, um ein Austreten von Kältemittel zu vermeiden. 2. Wenn sich ungelöste Feststoffe wie Sand, Unkraut, Blätter und andere Fasern darin befinden, werden die Kanäle durch das Wasser leicht verstopft; Wir empfehlen die Verwendung eines 40–70 Mesh-Siebs, um Verstopfungen zu vermeiden.
2. Jeder Wärmetauscher könnte einfrieren, wenn die Temperatur darunter liegt null. Das Einfrieren im Inneren des Wärmetauschers führt zu strukturellen Schäden und Undichtigkeiten. Wenn im Verdampfer Undichtigkeiten auftreten, kann dies auch der Fall sein, dass der Kompressor zerstört werden könnte. Um ein Einfrieren zu vermeiden:

Verwenden Sie einen Frostschutzthermostat und einen Strömungsschalter, um einen gleichmäßigen Wasserfluss vor, während und nach dem Kompressorbetrieb zu gewährleisten.

*Vermeiden Sie den Betrieb des Geräts während Pumpenstillstandszeiten. Lassen Sie das Wasser ab, wenn der Wärmetauscher nicht verwendet wird, und erhitzen Sie das Wasser weiter, wenn es eingeschaltet ist.

*Frostschutzmittel verwenden, wenn die Verdampfungstemperatur nahe der Flüssigkeitstemperatur liegt, die zum Gefrieren führt, indem Sie Glykol oder andere Frostschutzmittel zum Wasser hinzufügen.

1. Reinigung: Regelmäßiges Rückspülen vor Ort ist die einfachste Möglichkeit. Wenn jedoch Ablagerungen aufgetreten sind, ist eine chemische Reinigung erforderlich. Bei stärkeren Ablagerungen mit Reinigungsmitteln für Fettablagerungen (ohne Chlor) reinigen.

Bei der Verschmutzung verwenden Sie Chemikalien, die mit Kupfer und Edelstahl kompatibel sind, z. B. Ameisen-, Zitronen- oder andere organische Säuren. Verwenden Sie eine schwach saure Reinigungsflüssigkeit, die in umgekehrter Strömungsrichtung durch den Wärmetauscher gepumpt wird, ungefähr das Doppelte der normalen Durchflussrate. Denken Sie daran, dass die Reinigungssäure normalerweise 24 Stunden lang im Gegenstrom zirkulieren sollte. Nach Abschluss des Reinigungsvorgangs ist es wichtig, dass das Gerät mindestens 30 Minuten mit klarem Wasser gespült wird.

5. Geeignetes Medium:

* Alle Kältemittel außer Ammoniak, Chlor und DI-Wasser, Dampföl, organische Lösungsmittel, * Gas * PH 6–8

*Bitte beachten Sie die Betriebstemperatur und den Auslegungsdruck auf dem PHE.

Betrieb

1. Gewindeverbindung verschrauben

Um eine Gefährdung der Bauteile zu vermeiden, erfolgt keine Belastung

Verbindung zwischen BPHE und dem Stück; Sie müssen einen Schraubverschluss verwenden und

Luftdichter Kreis zu Luftdichter. Benutzen Sie das Ergometer, um sich an den Daten zu orientieren.

Tabelle zur Herstellung der Schraubengewindeverbindung.

Modell	Drehmoment
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

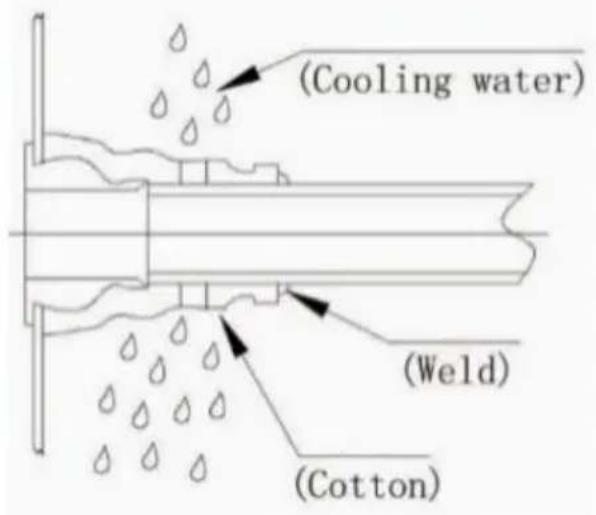

2. KupferlötverbindungSchweißfläche reinigen und aufbürstendas Flussmittel unter Verwendung von 40-50 auf SilberbasisStäbe zum Schweißen; das MaximumDie Temperatur überschreitet nicht 650 y (1202F); Kühlwasser in die wasserseitig und in der Nähe des Schweißabteilung, um eine zu verhängen entsprechende Kühlung und die Kältemittelseitige Einspritzung mit Stickstoff zur Vermeidung von Oxidation.
3. SchraubenbefestigungUm ein übermäßiges Drehmoment zu vermeiden, führen Sie dazu, dass sich die Schraube löst und zurückdrehtDeformation der Abdeckplatte mit dem Messschlüssel gemäßBeachten Sie die in der Tabelle aufgeführten Daten zum Befestigen der Schraube.

Nur	M6	1/4" M8		M10	M12
Drehmoment	y10 Nm	y12 Nm y15	Nm y18 Nm	Nm y22 Nm

4. Installation

Bitte beachten Sie die Skizze und Installation der angeschlossenen Rohre auf dem Typenschild Zeichnung. Darüber hinaus sollte der Kunde einen angeschlossenen Schlauch konfigurieren genau und installieren Sie den gelöteten Plattenwärmetauscher vertikal.

Wenn die Rohrleitung Vibrationen, längeren Rohren und höherer Wärmeausdehnung ausgesetzt ist, wirkt sich dies auf den gelöteten Plattenwärmetauscher aus. Sie sollten besser über die Verwendung der folgenden Vorrichtungen nachdenken: Installieren Sie ein Gummipolster zwischen dem gelöteten Plattenwärmetauscher und der Halterung. Kompressor mit Stoßdämpfer und verwenden Sie Wellrohre oder andere Dämpfungsvorrichtungen, wenn gerade Rohre länger sin

5. Arbeitsschematisches Diagramm

Austauscherauswahl: Die Daten in () sind der Standardwert. Sie können dieses Formular mit den entsprechenden Daten ausfüllen. Wenn die Heizleistung unbestimmt ist, geben Sie bitte den Durchflusswert innerhalb der gepunkteten Linie an.

Exchanger Selection

Capacity

Max dp (50kPa)

Fluid 1

Side 1

Inlet Temp.

Side 1

Outlet Temp.

Flow Rate

Fluid 2

Seite 2

Einlasstemperatur

Seite 2

Auslasstemperatur

Durchflussrate
