BEDIENUNGSANLEITUNG C20X20 Vevor
Technischer Support und E-Garantiezertifikat www.vevor.com/support
WÄRMETAUSCHER
MODELL: C16×16/C18×20/C20×20
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
Wärmetauscher
MODELL: C16×16/C18×20/C20×20
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantiezertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
Parameterliste
| Modell | C16×16 | C18×20 | C20×20 |
| Wärmeaustauschbereich | 16*16" | 18*20" | 20*20" |
| Maximaler Arbeitsdruck 2,5 MPa | 4*ÿ 28 mm 4*ÿ | 2,5 MPa | 2,5 MPa |
| Verbinder | 28 mm 4*ÿ 28 mm | ||
| Nettogewicht / kg) | 6.19 | 8 | 8.68 |
Stückliste
| Modell | Bild | C16×16 C18×20 C20×20 | |

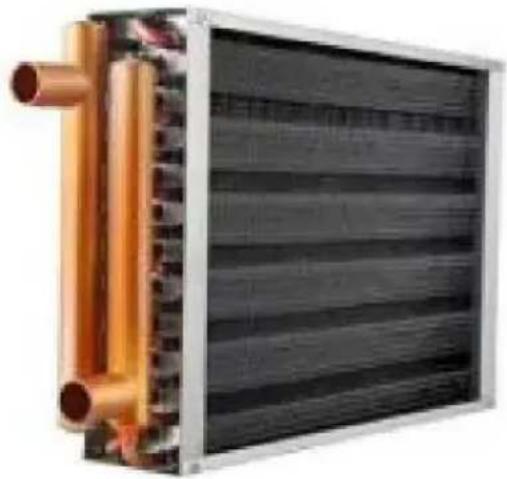

| Wärmetauscher |  | 1 | 1 |
| Teile | Material | Standardgröße |
| Spule | Kupfer | 3/8" |
| ENDE | Aluminium | 12 FPI |
| Kerngehäuse | Gal. Stee! | 3 REIHEN |
| Hafen | Kupfer | 1"ID |


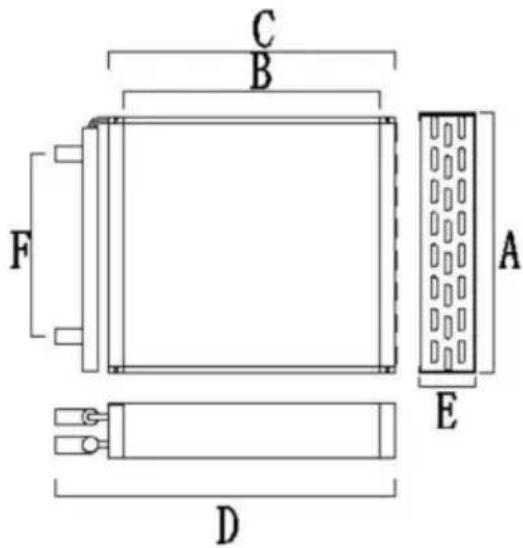

C B F A E D| Hitze Austauscher | Kapazität | Abmessungen/Zoll | |||||
| Modell | BTU/H | A | B | C | D | UND | F |
| C16X16 | 90000 | 16 | 16 | 18 | 21.7 | 3.4 | 11.5 |
| C18X20 155 | 000 | 18 | 20 | 22 25.7 | 3.4 | 13 | |
| C20X20 176 | 000 | 20 | 20 | 22 25.7 | 3.4 | 14.5 | |
Sicherheit und Warnungen
zwangsläufig oxidiert die Oberfläche des Kupferrohrs während der Herstellung Prozess, der das Aussehen etwas beeinträchtigt, aber keinen Einfluss auf die Hitze hat Leistung des Wärmetauschers
Betrieb

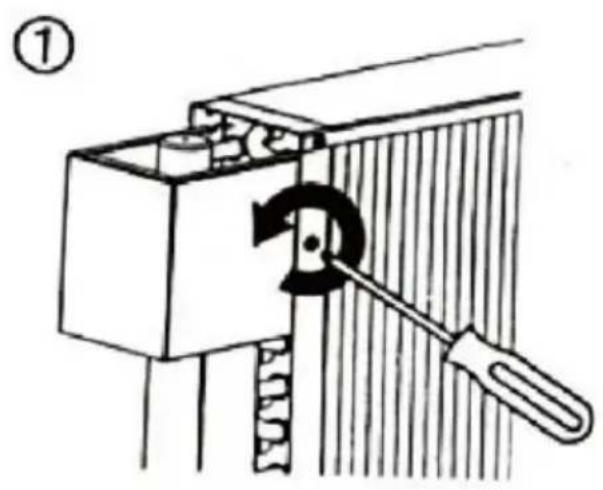

Diese Schutzabdeckung schützt Metallanschlüsse vor Transportschäden Bitte entfernen Sie diese Schutzabdeckung vor der Installation (wie in der Abbildung gezeigt). Bild)
Korrekte Installation
Der Auslassanschluss muss sich über der falschen Installation befinden der Einlassöffnung
