C20X20 - Wymiennik ciepła Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wymiennik ciepła
Marka	Vevor
Model	C20X20
Wymiary (A x B x C)	20 x 20 x 22 cali (50,8 x 50,8 x 55,9 cm)
Masa netto	8,68 kg
Maksymalne ciśnienie robocze	2,5 MPa (≈25 bar)
Przyłącza	4 x Ø28 mm (1,1 cala)
Materiał wężownicy	Miedź 3/8"
Materiał żeberek	Aluminium, 12 żeberek na cal
Liczba rzędów	3
Moc cieplna	176 000 BTU/h (≈51,6 kW)
Powierzchnia wymiany	20 x 20 cali (50,8 x 50,8 cm)
Średnica wewnętrzna portu	1 cal (25,4 mm)
Zalecana konserwacja	Czyścić żeberka sprężonym powietrzem; sprawdzać szczelność
Bezpieczeństwo	Nie przekraczać maksymalnego ciśnienia; utlenianie miedzi jest normalne
Gwarancja	Certyfikat elektroniczny dostępny na www.vevor.com/support
Instrukcja	Dostępna w bezpłatnym PDF na notice-facile.com

Często zadawane pytania - C20X20 Vevor

Jak zainstalować wymiennik ciepła C20X20?

Przed instalacją zdejmij osłonę ochronną portów. Upewnij się, że port wylotu znajduje się nad portem wlotu. Przestrzegaj kierunków przepływu płynów podanych w instrukcji.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 2,5 MPa (około 25 bar). Nie przekraczaj tej wartości.

Czy mogę używać tego wymiennika do ciepłej wody użytkowej?

Tak, może być używany do centralnego ogrzewania lub produkcji ciepłej wody użytkowej, pod warunkiem przestrzegania limitów ciśnienia i temperatury.

Jaka konserwacja jest wymagana?

Regularnie czyść aluminiowe żeberka sprężonym powietrzem, aby zapobiec zabrudzeniu. Sprawdzaj połączenia pod kątem ewentualnych wycieków.

Dlaczego miedź jest utleniona?

Powierzchniowe utlenianie rurki miedzianej jest normalne podczas produkcji. Nie wpływa to na wydajność cieplną i nie jest wadą.

Jaka jest moc cieplna w kW?

Moc cieplna wynosi 176 000 BTU/h, czyli około 51,6 kW.

Jakie są średnice przyłączy?

Przyłącza są w liczbie 4, o średnicy 28 mm (1,1 cala). Porty mają średnicę wewnętrzną 1 cala (25,4 mm).

Czy wymiennik jest kompatybilny z płynem glikolowym?

Tak, może pracować z mieszanką woda-glikol, ale lepkość nieznacznie obniży wydajność. Przestrzegaj zaleceń producenta glikolu.

Gdzie znaleźć wsparcie techniczne i gwarancję?

Wsparcie techniczne i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

Jakie są dokładne wymiary urządzenia?

Wymiary (A x B x C) wynoszą 20 x 20 x 22 cali (50,8 x 50,8 x 55,9 cm). Szczegółowe wymiary znajdziesz w instrukcji.

INSTRUKCJA OBSŁUGI C20X20 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

WYMIENNIK CIEPŁA

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wymiennik ciepła

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Lista parametrów

Model		C18×20	C20×20C16×16
Obszar wymiany ciepła	16*16"	18*20"	20*20"
Maksymalne ciśnienie robocze 2,5	MPa 4*Φ	2,5 MPa	2,5 MPa
Złącze	28mm 4*Φ 28mm	4*Φ 28mm
masa netto (kg)	6.19	8	8,68

Lista części

Model	Zdjęcie	C16×16 C18	×20 C20×20
Wymiennik ciepła		1	1	1

Części	Materiał	Standardowy rozmiar
Cewka	Miedź	3/8"
KONIEC	Aluminium	12 FPI
Obudowa rdzenia	Gal. Stee!	3 RZĘDY
Port	Miedź	Pisentylikator

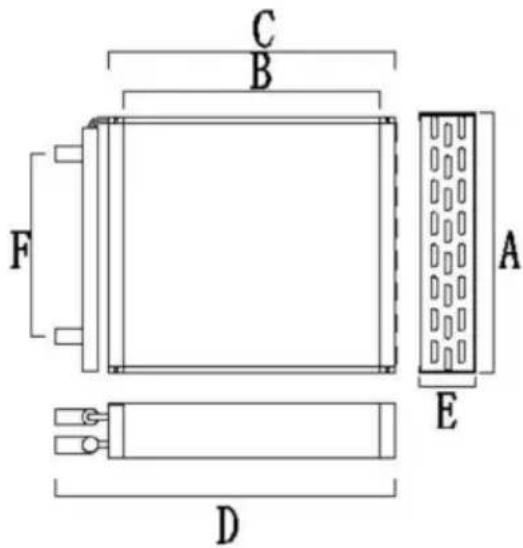

Ciepło Wymiennik	Pojemność	Wymiary/cale
Model	BTU/H	A	B	C	D	I	F
C16X16	90000	16	16	18	21.7	3.4	11,5
C18X20 155	000	18	20	22 25,7		3.4	13
		20	20C20	X20 21 25,00		3.4	14,5

Bezpieczeństwo i ostrzeżenia

nieuchronnie powierzchnia miedzianej rurki utlenia się w trakcie produkcji Proces, który w pewnym stopniu wpływa na wygląd, ale nie ma wpływu na ciepło wydajność wymiennika

Operacja

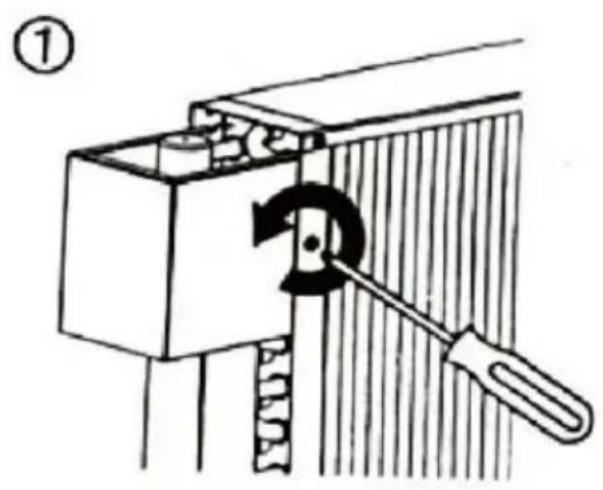

Te osłony ochronne pomagają chronić metalowe porty przed uszkodzeniami w transporcie Przed instalacją należy zdjąć te osłony zabezpieczające. (jak pokazano na rysunku). zdjęcie)

Prawidłowa instalacja

Port wylotowy musi znajdować się nad Nieprawidłową instalacją port wlotowy

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji
