C20X20 - Värmeväxlare Vevor - Gratis bruksanvisning och manual

Produkttyp	Värmeväxlare
Märke	Vevor
Modell	C20X20
Mått (A x B x C)	20 x 20 x 22 tum (50,8 x 50,8 x 55,9 cm)
Nettovikt	8,68 kg
Maximalt arbetstryck	2,5 MPa (≈25 bar)
Anslutningar	4 x Ø28 mm (1,1 tum)
Spiralmaterial	Koppar 3/8"
Flänsmaterial	Aluminium, 12 flänsar per tum
Antal rader	3
Värmekapacitet	176 000 BTU/h (≈51,6 kW)
Värmeväxlingsyta	20 x 20 tum (50,8 x 50,8 cm)
Invändig portdiameter	1 tum (25,4 mm)
Rekommenderat underhåll	Rengör flänsarna med tryckluft; kontrollera att det inte finns läckor
Säkerhet	Överskrid inte maximalt tryck; kopparoxidation är normalt
Garanti	Elektroniskt certifikat finns på www.vevor.com/support
Bruksanvisning	Finns som gratis PDF på notice-facile.com

Vanliga frågor - C20X20 Vevor

Hur installerar jag värmeväxlaren C20X20?

Ta bort portarnas skyddskåpa före installation. Se till att utloppsporten är ovanför inloppsporten. Följ vätskeflödesriktningarna som anges i bruksanvisningen.

Vad är det maximala arbetstrycket?

Det maximala arbetstrycket är 2,5 MPa (cirka 25 bar). Överskrid aldrig detta värde.

Kan jag använda denna värmeväxlare för varmvatten?

Ja, den kan användas för centralvärme eller produktion av varmvatten, förutsatt att tryck- och temperaturgränserna följs.

Vilket underhåll krävs?

Rengör regelbundet aluminiumflänsarna med tryckluft för att undvika smuts. Kontrollera anslutningarna för att upptäcka eventuella läckor.

Varför är kopparn oxiderad?

Ytoxidation av kopparröret är normalt under tillverkningen. Det påverkar inte termisk prestanda och är inte ett fel.

Vad är värmekapaciteten i kW?

Värmekapaciteten är 176 000 BTU/h, vilket motsvarar cirka 51,6 kW.

Vilka är anslutningsdiametrarna?

Det finns 4 anslutningar med en diameter på 28 mm (1,1 tum). Portarna har en innerdiameter på 1 tum (25,4 mm).

Är värmeväxlaren kompatibel med glykolblandad vätska?

Ja, den kan fungera med en vatten-glykolblandning, men viskositeten kommer att minska prestandan något. Följ glykoltillverkarens rekommendationer.

Var hittar jag teknisk support och garanti?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support.

Vilka är enhetens exakta mått?

Måtten (A x B x C) är 20 x 20 x 22 tum (50,8 x 50,8 x 55,9 cm). Se bruksanvisningen för detaljerade mått.

BRUKSANVISNING C20X20 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VÄRMEVÄXLARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Värmeväxlare

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Parameterlista

Modell		C18×20	C20×20C16×16
Värmeväxlingsområde	16*16"	18*20"	20*20"
Maximalt arbetstryck 2,5 MPa 4*ÿ	28mm 4*ÿ	2,5 MPa	2,5 MPa
Anslutning	28mm 4*ÿ 28mm
nettovikt (kg)	6.19	8	8,68

Dellista

Modell	Bild	C16×16 C18×20 C20×20
Värmeväxlare		1	1

Delar	Material	Standard storlek
Spole	Koppar	3/8"
SLUTET	Aluminium	12 FPI
Kärnhus	Tjej. Stee!	3 RADER
Hamn	Koppar	1” ID

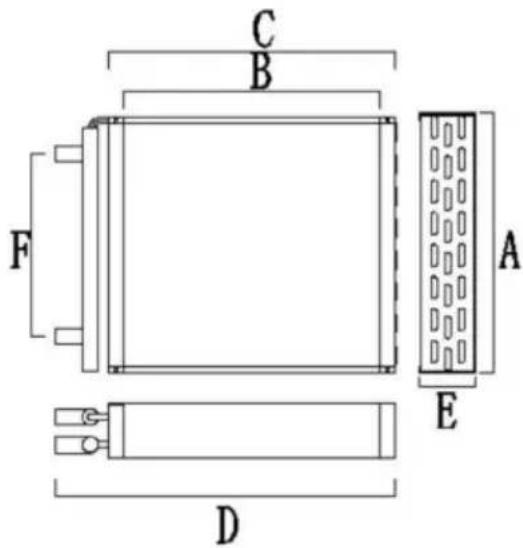

VärmeVäxlare	Kapacitet	Mått/tum
Modell	BTU/H	A	B	C	D	och	F
C16X16	90 000	16 18	16		21.7	3.4	11.5
C18X20 155	000	18	20	22 25,7		3.4	13
		20	20C20	22 125,000		3.4	14.5

Säkerhet och varningar

oundvikligen oxiderar kopparrörets yta under hela tillverkningen Process, som något påverkar utseendet men inte påverkar värmen växlarens prestanda

Drift

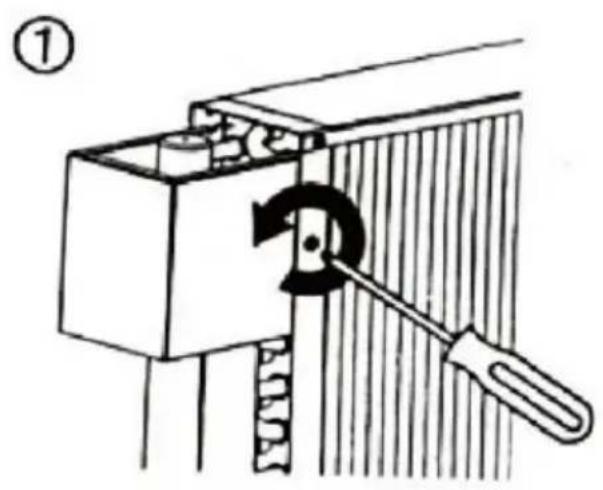

Dessa skyddshöljen hjälper till att skydda metallportar från fraktskador Vänligen ta bort dessa skyddshöljen före installation.(som visas i bild)

Utloppsporten måste vara placerad ovanför Felaktig installation inloppsporten
