Produkttyp	Lödplattvärmeväxlare
Märke	Vevor
Modell	EATB28-30
Mått (L x B x H)	301 x 126 x 85 mm
Nettovikt	5,85 kg
Antal plattor	30
Max drifttryck	3,0 MPa
Anslutningar	4 x 1-1/4" NPT (han gänga)
Volym primärsida (T1-T2)	0,84 L
Volym sekundärsida (T3-T4)	0,728 L
Plattmaterial	Rostfritt stål (kompatibelt med köldmedier, vatten, etc.)
Driftstemperatur	Se märkplåten
Frostskydd	Använd en frostermostat, en flödesstat eller frostskyddsmedel (glykol)
Rengöring	Regelbunden backspolning; kemisk avkalkning med organiska syror (myrsyra, citronsyra)
Installation	Vertikal, med lämplig hållare och vibrationsdämpande rör
Åtdragningsmoment för anslutningar	400 Nm för denna modell
Lödning	Hårdlödning med silver (max temp 650°C), injicera kväve på köldmediesidan
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis tillgängligt på Vevors webbplats

Vanliga frågor - EATB28-30 Vevor

Hur installerar man värmeväxlaren?

Installera värmeväxlaren vertikalt på en lämplig hållare. Använd vågrör eller dämpare för att förhindra vibrationer. Dra åt anslutningarna med momentet 400 Nm (för denna modell) med en momentnyckel.

Vilket åtdragningsmoment för anslutningarna på modell EATB28-30?

Det rekommenderade åtdragningsmomentet är 400 Nm för 1-1/4" NPT gängade anslutningar. Använd en momentnyckel för att undvika skador på komponenterna.

Hur förhindrar man frost i värmeväxlaren?

För att förhindra frost, installera en frostermostat och en flödesstat för att bibehålla ett konstant vattenflöde. Töm vattnet om apparaten inte används eller tillsätt frostskyddsmedel (glykol) i vattnet.

Hur rengör man värmeväxlaren vid kalkavlagringar?

Utför regelbundet backspolning. Vid kalkavlagringar, använd kemisk rengöring med organiska syror (myrsyra eller citronsyra) som pumpas motströms i cirka 24 timmar, skölj sedan med rent vatten i 30 minuter.

Vilka köldmedier är kompatibla med denna värmeväxlare?

Följande är kompatibla: alla köldmedier utom ammoniak, klor och avjoniserat vatten (DI). Passar även för olja, ånga, organiska lösningsmedel och gaser. Kontrollera temperatur och tryck på märkplåten.

Kan man använda värmeväxlaren med havsvatten?

Rekommenderas inte utan försiktighetsåtgärder. Olösta fasta ämnen (sand, alger) kan täppa till kanalerna. Använd ett filter med 40 till 70 maskor före och frostskyddsmedel om nödvändigt.

Hur löder man kopparanslutningar?

Rengör ytan, applicera flussmedel, använd lödstål med silverhalt (40-50%). Temperaturen får inte överstiga 650°C. Kyl vattensidan och injicera kväve på köldmediesidan för att förhindra oxidation.

Vad göra vid misstänkt läcka?

Kontrollera först anslutningarna och åtdragningsmomentet. Om läckan kvarstår kan värmeväxlaren ha skadats av frost eller övertryck. Kontakta teknisk support via www.vevor.com/support för hjälp.

Var hittar man teknisk support och garanti?

Teknisk support och det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Du kan även ladda ner hela manualen där.

Hur väljer man rätt modell av värmeväxlare för min applikation?

Använd urvalsformuläret i manualen: ange önskad kapacitet, max tryckfall (standard 50 kPa), inlopps/utloppstemperaturer och flöden för vätskorna. Om kapaciteten är okänd, ange åtminstone flödena.

BRUKSANVISNING EATB28-30 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

PLATTVÄXARE

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100 EATB12-30/EATB12-40/EATB12-60

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLATTVÄXARE

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Parameterlista

Modell	Dimensionera (mm) (L1*A1*H)	Maximal Arbetssätt Tryck (Mpa)	Panel Kvantitet (st)	Anslutning (Q1Q2Q3 Q4)	Netto Volym vikt (kg)	Sida (Q1-Q2/Q3-Q4) (L)
EATB 28-30	301*126*85	3.0	30	4*1-1/4"N PT	5,85	0,84L/0,728L
EATB 28-50	301*126*131	3.0	50	4*1-1/4"N PT	8,52	1,4L/1,288L
EATB 28-80	301*126*201	3.0	80	4*1-1/4"N PT	12.51	2,24L/2,128L
EATB 28-100	301*126*248	3.0	100	4*1-1/4"N PT	15.2	2,8L/2,688L
EATB 12-30	190*76*85	3.0	30	4*3/4" NPT	2.1	0,24L/0,208L
EATB 12-40	190*76*109	3.0	40	4*3/4" NPT	2.5	0,32L/0,288L
EATB12-60	9	3.0	60	4*1/2"G	3.3	0,48L/0,4190*76*1548L

Dellista

Modell	Bild EATB	28-30/50/80/100 EATB12-30/40/60
TallrikVäxlare		1	1
InstallerarStöd		2	2

Säkerhet och varningar

1. Denna produkt ska användas för att svetsa tapparna vid användning av köldmedium för att undvika köldmedieläckage.
2. Om olösta fasta ämnen som sand, ogräs, löv och andra fibrer finns i vattnet, kanalerna blockeras lätt; vi rekommenderade att använda en 40 \~ 70 mesh sil för att undvika blockering.
3. Alla värmeväxlare kan frysa när temperaturen är lägre noll. Frysning uppe i värmeväxlaren kommer att resultera i strukturella skada och läckage. Om läckage inträffar i förångaren, till och med kompressorn kan förstöras. För att undvika frysning:
   Använd en frysskyddstermostat och flödesbrytare för att garantera en konstant vattenflöde före, under och efter kompressordrift
   *Undvik att använda enheten under pumpstopp, töm ut vattnet när växlaren lämnas oanvänd och fortsätt värma vattnet när den är i
   enwanda big ev.
   *Använd frostskyddsmedel när avdunstningstemperaturen är nära vätskesidan frysning, Tillsätt glykol eller annat frostskyddsmedel i vattnet.
4. Rengöring: Regelbunden omvänd spolning på plats är det bästa alternativet. Om dock har avlagringar inträffat, kemisk rengöring kommer att vara nödvändig, Rengör med rengöringsmedel för fettavlagringar (utan klor), för tyngre

nedsmutsning använda kemikalier kompatibla med koppar och rostfritt stål såsom som myrsyra, citronsyra eller andra organiska syror. Använd svagt sur rengöringsvätska pumpas genom värmeväxlaren i omvänd flödesriktning kl ungefär två gånger den normala flödeshastigheten. Kom ihåg att städningen syra ska cirkuleras i omvänt flöde i vanligtvis 24 timmar. På hte slutförandet av rengöringsprocessen är det viktigt att enheten är spola med rent vatten i minst 30 minuter.

5. Lämpligt medium:

* Alla köldmedier utom ammoniak, klor och DI-vatten, vatten, ångolja, organiska * lösningsmedel, gas * PH 6–8

* Var uppmärksam på driftstemperaturen och designtrycket på PHE

Drift

1. Skruva gänglänken

För att undvika fara för komponenterna kommer det inte att finnas någon belastning på länk mellan BPHE och stycket; du behöver använda ett skruvlock och lufttät cirkel till lufttät. Använd ergometern för att referera till data i tabell för att göra skruvgänglänken.

Modell	Vridmoment
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

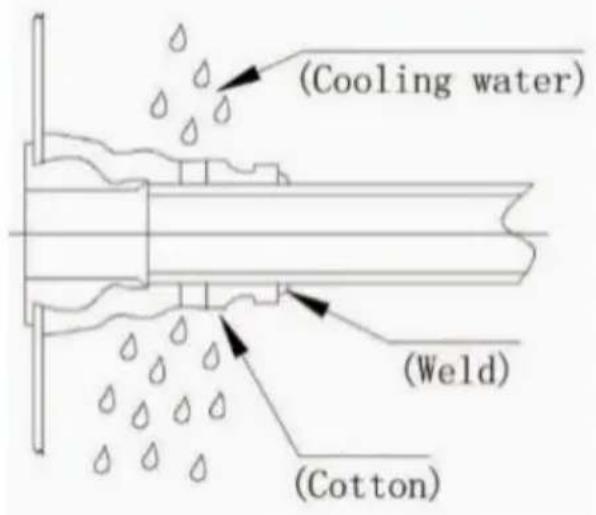

2. KopparlödningslänkRengör svetsytan och borsta påflödet, med 40-50 silverbaseradestänger för svetsning; maximalttemperaturen inte överstiger 650 ÿÿ1202Fÿ; kylvatten ivattensidan och i närheten avsvetsavdelningen att införa enlämplig kylning ochinsprutning på köldmediesidan medKväve för att undvika oxidation.
3. BultfästningFör att undvika överdrivet vridmoment ska bulten lossna och baksidantäckplattans deformation, med hjälp av mätnyckeln enligtdata listade i tabellen för att fästa bulten.

Bara	M6	1/4"	M8 M10		M12
Vridmoment	ÿ10Nm	ÿ12Nm	ÿ15Nm	ÿ18Nm	ÿ22Nm

4. Installation

Se namnskyltens anslutna rörskiss och installation teckning. Dessutom bör kunden konfigurera ett anslutet rör exakt och installera den lödda plattvärmeväxlaren vertikalt.

Om rörledningen har vibrationer, längre rör och högre termisk expansion, vilket kommer att påverka den lödda plattvärmeväxlaren. Det är bättre att överväga att använda följande enheter: installera gummidyna mellan den lödda plattvärmeväxlaren och fästet; kompressor med stötdämpare, och använd korrugerat rör eller andra dämpningsanordningar när det raka röret är

5. Arbetsschema

i () är standardvärdet, du kan fylla i detta formulär med lämpliga data. Om värmekapaciteten är obestämd, vänligen ange flödesvärdet inom den streckade linjen.

Exchanger Selection

Capacity

Max dp (50kPa)

Fluid 1

Side 1

Inlet Temp.

Side 1

Outlet Temp.

Flow Rate

Fluid 2

Side 2

Inlet Temp.

Side 2

Outlet TemP.

Flow Rate
