C20X20 - Scambiatore di calore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scambiatore di calore
Marca	Vevor
Modello	C20X20
Dimensioni (A x B x C)	20 x 20 x 22 pollici (50,8 x 50,8 x 55,9 cm)
Peso netto	8,68 kg
Pressione massima di esercizio	2,5 MPa (≈25 bar)
Connettori	4 x Ø28 mm (1,1 pollici)
Materiale della serpentina	Rame 3/8"
Materiale delle alette	Alluminio, 12 alette per pollice
Numero di file	3
Capacità termica	176 000 BTU/h (≈51,6 kW)
Superficie di scambio	20 x 20 pollici (50,8 x 50,8 cm)
Diametro interno del porto	1 pollice (25,4 mm)
Manutenzione consigliata	Pulire le alette con aria compressa; verificare l'assenza di perdite
Sicurezza	Non superare la pressione massima; l'ossidazione del rame è normale
Garanzia	Certificato elettronico disponibile su www.vevor.com/support
Manuale	Disponibile in PDF gratuito su notice-facile.com

Domande frequenti - C20X20 Vevor

Come installare lo scambiatore di calore C20X20?

Rimuovere il coperchio di protezione dei porti prima dell'installazione. Assicurarsi che il porto di uscita sia situato sopra il porto di ingresso. Rispettare i sensi di circolazione dei fluidi indicati nel manuale.

Qual è la pressione massima di esercizio?

La pressione massima di esercizio è di 2,5 MPa (circa 25 bar). Non superare mai questo valore.

Posso utilizzare questo scambiatore per l'acqua calda sanitaria?

Sì, può essere utilizzato per il riscaldamento centrale o la produzione di acqua calda sanitaria, a condizione di rispettare i limiti di pressione e temperatura.

Quale manutenzione è necessaria?

Pulire regolarmente le alette in alluminio con aria compressa per evitare l'incrostazione. Verificare i collegamenti per rilevare eventuali perdite.

Perché il rame è ossidato?

L'ossidazione superficiale del tubo in rame è normale durante la fabbricazione. Ciò non influisce sulle prestazioni termiche e non è un difetto.

Qual è la capacità termica in kW?

La capacità termica è di 176 000 BTU/h, pari a circa 51,6 kW.

Quali sono i diametri di raccordo?

I connettori sono 4, con un diametro di 28 mm (1,1 pollici). I porti hanno un diametro interno di 1 pollice (25,4 mm).

Lo scambiatore è compatibile con un fluido glicolato?

Sì, può funzionare con una miscela acqua-glicole, ma la viscosità ridurrà leggermente le prestazioni. Rispettare le raccomandazioni del produttore del glicole.

Dove trovare il supporto tecnico e la garanzia?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

Quali sono le dimensioni esatte dell'apparecchio?

Le dimensioni (A x B x C) sono di 20 x 20 x 22 pollici (50,8 x 50,8 x 55,9 cm). Fare riferimento al manuale per le dimensioni dettagliate.

MANUALE UTENTE C20X20 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCAMBIATORE DI CALORE

MODELLO:C16×16/C18×20/C20×20

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

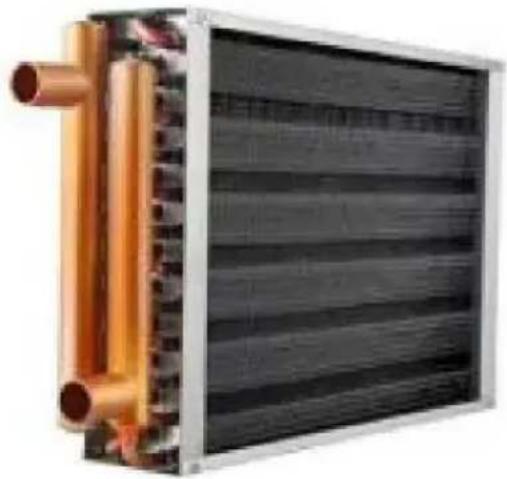

Scambiatore di calore

MODELLO:C16×16/C18×20/C20×20

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Elenco dei parametri

Modello	C16×16	C18×20	C20×20
Zona di scambio termico	16*16"	18*20"	20*20"
Pressione massima di esercizio 2,5	MPa 4*ÿ 28 mm	2,5MPa	2,5MPa
Connettore	4*ÿ 28 mm 4*ÿ	28 mm
peso netto (chilogrammo)	6.19	8	8.68

Elenco delle parti

Modello	Immagine	C16×16 C18×20 C20×20
Scambiatore di calore		1	1

Parti	Materiale	Taglia standard
Bobina	Rame	3/8"
FINE	Alluminio	12 FPI
Alloggiamento centrale	Gal. Ste!	3 FILE
Porta	Rame	1"ID

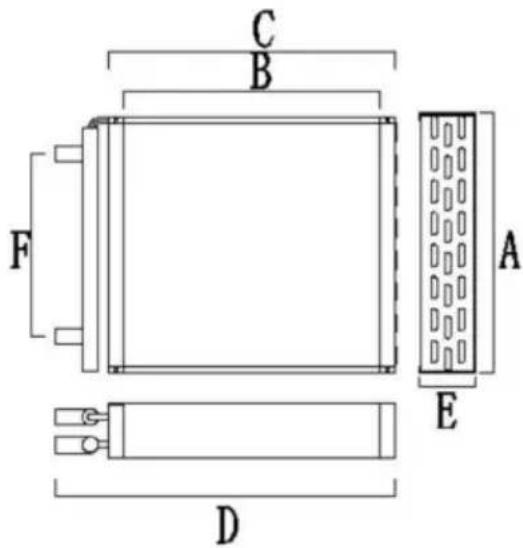

CaloreScambiatore	Capacità	Dimensioni/pollici
Modello	BTU/H	UN	B	C	D	E	F
C16X16	90000	16	16	18	21.7	3.4	11.5
C18X20 155000		18	20 2225.7			3.4	13
C20X20 176000		20	20	2225.7		3.4	14.5

Sicurezza e avvisi

inevitabilmente, la superficie del tubo di rame si ossida durante tutta la produzione Processo che influisce leggermente sull'aspetto ma non ha alcun impatto sul calore prestazioni dello scambiatore

Operazione

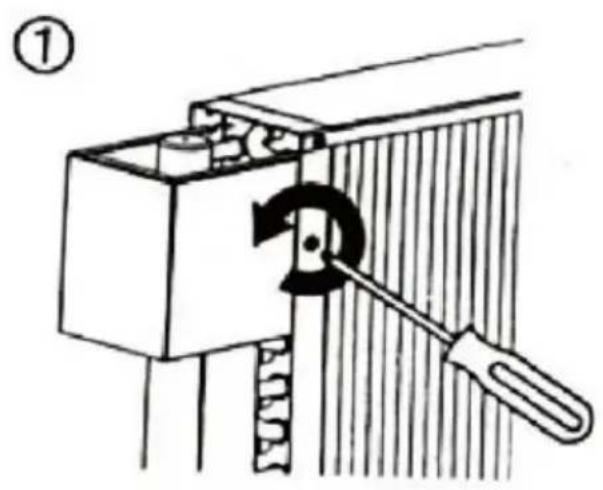

Queste coperture protettive aiutano a proteggere le porte metalliche dai danni durante la spedizione Si prega di rimuovere queste coperture protettive prima dell'installazione (come mostrato nel immagine)

Installazione corretta

La porta di uscita deve essere posizionata sopra Installazione errata

la porta di ingresso
