Type de produit	Échangeur de chaleur
Marque	Vevor
Modèle	C20X20
Dimensions (A x B x C)	20 x 20 x 22 pouces (50,8 x 50,8 x 55,9 cm)
Poids net	8,68 kg
Pression de service maximale	2,5 MPa (≈25 bar)
Connecteurs	4 x Ø28 mm (1,1 pouce)
Matériau du serpentin	Cuivre 3/8"
Matériau des ailettes	Aluminium, 12 ailettes par pouce
Nombre de rangées	3
Capacité thermique	176 000 BTU/h (≈51,6 kW)
Surface d'échange	20 x 20 pouces (50,8 x 50,8 cm)
Diamètre intérieur du port	1 pouce (25,4 mm)
Entretien recommandé	Nettoyer les ailettes avec de l'air comprimé ; vérifier l'absence de fuites
Sécurité	Ne pas dépasser la pression maximale ; l'oxydation du cuivre est normale
Garantie	Certificat électronique disponible sur www.vevor.com/support
Notice	Disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - C20X20 Vevor

Comment installer l'échangeur de chaleur C20X20 ?

Retirez le cache de protection des ports avant l'installation. Assurez-vous que le port de sortie est situé au-dessus du port d'entrée. Respectez les sens de circulation des fluides indiqués dans la notice.

Quelle est la pression maximale de service ?

La pression de service maximale est de 2,5 MPa (environ 25 bar). Ne dépassez jamais cette valeur.

Puis-je utiliser cet échangeur pour l'eau chaude sanitaire ?

Oui, il peut être utilisé pour le chauffage central ou la production d'eau chaude sanitaire, à condition de respecter les limites de pression et de température.

Quel entretien est nécessaire ?

Nettoyez régulièrement les ailettes en aluminium avec de l'air comprimé pour éviter l'encrassement. Vérifiez les connexions pour détecter d'éventuelles fuites.

Pourquoi le cuivre est-il oxydé ?

L'oxydation de surface du tube en cuivre est normale pendant la fabrication. Cela n'affecte pas les performances thermiques et n'est pas un défaut.

Quelle est la capacité thermique en kW ?

La capacité thermique est de 176 000 BTU/h, soit environ 51,6 kW.

Quels sont les diamètres de raccordement ?

Les connecteurs sont au nombre de 4, avec un diamètre de 28 mm (1,1 pouce). Les ports ont un diamètre intérieur de 1 pouce (25,4 mm).

L'échangeur est-il compatible avec un fluide glycolé ?

Oui, il peut fonctionner avec un mélange eau-glycol, mais la viscosité réduira légèrement les performances. Respectez les recommandations du fabricant de glycol.

Où trouver le support technique et la garantie ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions (A x B x C) sont de 20 x 20 x 22 pouces (50,8 x 50,8 x 55,9 cm). Reportez-vous à la notice pour les dimensions détaillées.

MODE D'EMPLOI C20X20 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

ÉCHANGEUR DE CHALEUR

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques, et ne signifie pas nécessairement que cela s'applique à toutes les catégories d'outils que nous proposons. Nous vous rappelons de vérifier attentivement, lors de votre commande chez nous, si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Échangeur de chaleur

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Ceci est le manuel d'instructions original. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons pas des mises à jour technologiques ou logicielles de notre produit.

Liste des paramètres

Modèle		C18×20	C20×20C16×16
Zone d'échange thermique	16*16"	18*20"	20*20"
Pression de service maximale 2,5MPa 4*Φ 28mm		2,5MPa	2,5MPa
Connecteur	4*Φ 28mm 4*Φ	28mm
Poids net / kg)	6.19	8	8,68

Liste des pièces

Modèle	Image	C16×16 C18×20 C20×20
Échangeur de chaleur		1	1

les pièces	Matériel	Taille standard
Bobine	Cuivre	3/8"
Fin	Aluminium	12 FPI
Logement de base	Fille. Salut!	3 RANGS
Port	Cuivre	1"ID

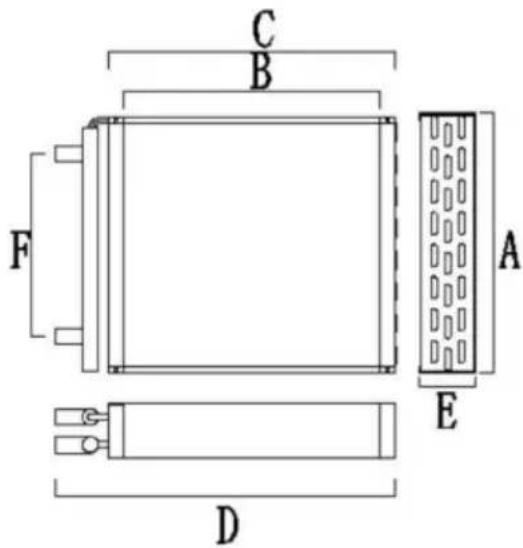

Chaleur Échangeur	Capacité	Dimensions/pouce
Modèle	BTU/H	UN	B	C	D	ET	F
C16X16	90000	16	16	18	21,7	3.4	11.5
C18X20 155000		18	20	22 25,7		3.4	13
C20X20 176000		20	20	22 25,7		3.4	14.5

Sécurité et avertissements

Inévitablement, la surface du tube en cuivre s'oxyde tout au long du processus de fabrication, ce qui affecte quelque peu l'apparence mais n'a aucun impact sur les performances thermiques de l'échangeur.

Opération

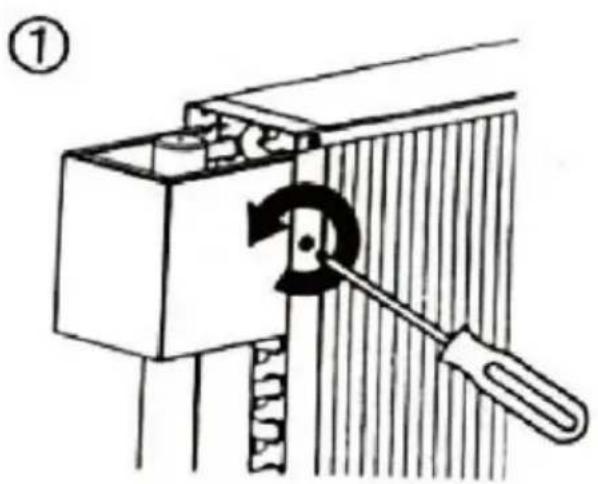

Ce couvercle de protection aide à protéger les ports métalliques contre les dommages causés par le transport.

Veuillez retirer ce couvercle de protection avant l'installation (comme indiqué sur l'image).

Le port de sortie doit être situé au-dessus du port d'entrée. Une installation incorrecte peut entraîner des problèmes.
