EATB28-50 - Wärmetauscher Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	EATB28-50
Produkttyp	Plattenwärmetauscher gelötet
Abmessungen (L x B x H)	301 x 126 x 131 mm
Nettogewicht	8,52 kg
Maximaler Betriebsdruck	3,0 MPa
Anzahl der Platten	50
Anschluss	4 x 1-1/4" NPT (Außengewinde)
Volumen primärseitig (T1-T2)	1,4 L
Volumen sekundärseitig (T3-T4)	1,288 L
Plattenmaterial	Edelstahl, Kupferlot
Betriebstemperatur	Geeignet für kompatible Fluide (Wasser, Glykol, Dampf usw.)
Anwendungsbereiche	Heizung, Klimaanlage, Warmwasserbereitung, industrielle Prozesse
Installation	Vertikale Montage, Wand- oder Rahmenhalterung, Verwendung von Gewinde- oder Lötanschlüssen
Wartung und Reinigung	Regelmäßige Rückspülung; bei Bedarf chemische Entkalkung mit organischen Säuren (Ameisensäure, Zitronensäure); 30 Minuten mit klarem Wasser spülen
Sicherheit	Frostschutz: Thermostat, Durchflussmesser, Entleerung bei Stillstand, Frostschutzmittelzugabe; Verwenden Sie ein Sieb mit 40-70 Maschen, um Verstopfungen zu vermeiden
Fluidkompatibilität	Alle Kältemittel außer Ammoniak, Chlor; entmineralisiertes Wasser, Öl, Dampf, organische Lösungsmittel, Gase; pH 6-8
Anzugsdrehmoment der Anschlüsse	400 Nm für 1-1/4" NPT-Gewinde
Reparierbarkeit und Ersatzteile	Wärmeübertragerplatten und Dichtungen nicht einzeln erhältlich; technischer Support über www.vevor.com/support
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - EATB28-50 Vevor

Was ist der Unterschied zwischen den Modellen EATB28-50 und EATB28-30?

Das Modell EATB28-50 hat 50 Platten gegenüber 30 beim EATB28-30. Es ist daher größer (301x126x131 mm gegenüber 301x126x85 mm) und schwerer (8,52 kg gegenüber 5,85 kg). Seine Wärmekapazität ist höher.

Wie installiere ich den Wärmetauscher EATB28-50 richtig?

Die Installation muss vertikal erfolgen. Verwenden Sie die 1-1/4" NPT-Gewindeanschlüsse mit einem Anzugsdrehmoment von 400 Nm. Um Vibrationen zu vermeiden, installieren Sie einen Gummipuffer zwischen Wärmetauscher und Halterung. Bei langen Rohren verwenden Sie Wellrohre oder Schwingungsdämpfer.

Welche Fluide kann ich mit diesem Wärmetauscher verwenden?

Geeignet für Wasser, Glykolwasser, Öl, Dampf, organische Lösungsmittel und Gase (außer Ammoniak und Chlor). Der pH-Wert sollte zwischen 6 und 8 liegen. Bei Kältemitteln gibt es außer Ammoniak keine Probleme.

Wie vermeide ich das Einfrieren des Wärmetauschers im Winter?

Verwenden Sie einen Frostschutzthermostat und einen Durchflussmesser, um einen konstanten Wasserdurchfluss aufrechtzuerhalten. Wenn das Gerät nicht benutzt wird, lassen Sie das Wasser ab. Sie können dem Kreislauf auch Frostschutzmittel (Glykol) hinzufügen. Vermeiden Sie den Betrieb, wenn die Pumpe ausgeschaltet ist.

Wie reinige ich den Wärmetauscher, wenn er verstopft ist?

Bei leichten Verstopfungen führen Sie eine Rückspülung mit klarem Wasser durch. Bei Kalkablagerungen verwenden Sie einen chemischen Entkalker, der mit Kupfer und Edelstahl kompatibel ist, wie Ameisensäure oder Zitronensäure. Lassen Sie die Lösung 24 Stunden lang im Gegenstrom zirkulieren und spülen Sie dann 30 Minuten lang gründlich mit klarem Wasser.

Welches Anzugsdrehmoment ist für die Anschlüsse erforderlich?

Für 1-1/4" NPT-Gewindeanschlüsse beträgt das empfohlene Anzugsdrehmoment 400 Nm. Für Befestigungsschrauben verwenden Sie 15 Nm bei M8, 18 Nm bei M10, 22 Nm bei M12 usw. Überschreiten Sie diese Werte nicht, um den Wärmetauscher nicht zu beschädigen.

Kann ich die Anschlüsse löten statt sie zu schrauben?

Ja, Kupferlöten ist möglich. Reinigen Sie die Oberfläche, tragen Sie Flussmittel auf, verwenden Sie 40-50% Silberstäbe und erhitzen Sie auf maximal 650°C. Kühlen Sie mit Wasser ab und injizieren Sie Stickstoff auf der Kältemittelseite, um Oxidation zu vermeiden.

Wie dimensioniere ich einen Wärmetauscher für meine Anwendung?

Verwenden Sie das in der Anleitung bereitgestellte Auswahlformular. Geben Sie die gewünschte Leistung, den maximalen Druckverlust (empfohlen 50 kPa), die Ein-/Austrittstemperaturen und die Durchflussmengen beider Fluide an. Wenn die Leistung unbekannt ist, geben Sie die Durchflüsse und Temperaturen an.

Wo finde ich die vollständige Anleitung und den technischen Support?

Die vollständige Anleitung steht auf notice-facile.com zum Download zur Verfügung. Bei technischen Fragen wenden Sie sich an Vevor unter www.vevor.com/support. Dort finden Sie auch die elektronische Garantieurkunde.

Was tun, wenn der Wärmetauscher an den Platten undicht ist?

Ein Leck kann durch Frost, Überdruck oder Kalkablagerungen verursacht werden. Überprüfen Sie zuerst die Dichtungen und Anschlüsse. Wenn die Platten beschädigt sind, ist der Wärmetauscher nicht durch den Benutzer reparierbar: Kontaktieren Sie den technischen Dienst von Vevor für einen Austausch unter Garantie, falls zutreffend.

BEDIENUNGSANLEITUNG EATB28-50 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

PLATTENWECHSEL

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100 EATB12-30/EATB12-40/EATB12-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLATTENWECHSEL

Modell: EATB28-30/EATB28-50/EATB28-80/EATB28-100

EATB12-30/EATB12-40/EATB12-60

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Parameterliste

Modell	Abmessungen (mm) (L1*A1*H)	Maximal Arbeiten Druck (MPa)	Panel Menge (Stück)	Verbinder (Q1Q2Q3 F4)	Netz Volumen Gewicht (kg)	Seite (Q1-Q2/Q3-Q4) (L)
EATB 28-30	301*126*85	3,0	30	4*1-1/4"N PT	5,85	0,84 I/0,7 28L
EATB 28-50	301*126*131	3,0	50	4*1-1/4"N PT	8.52	1,4 I/1,28 8L
EATB 28-80	301*126*201	3,0	80	4*1-1/4"N PT	12.51	2,24 I/2,1 28L
EATB 28-100	301*126*248	3,0	100	4*1-1/4"N PT	15.2	2,8 I/2,68 8L
EATB 12-30	190*76*85	3,0	30	4*3/4"NPT	2.1	0,24 I/0,2 08L
EATB 12-40	190*76*109	3,0	40	4*3/4"NPT	2.5	0,32 I/0,2 88L
EATB12-60 9	190*76*15	3,0	60	4*1/2"G	3.3	0,48 I/0,448L

Stückliste

Modell	Bild EATB28-30/50/80/100 EATB12-30/40/60
Platte Austauscher		1	1
Installieren Unterstützung		2	2

Sicherheit und Warnungen

1. Dieses Produkt sollte zum Schweißen von Stutzen bei Verwendung von Kältemittel verwendet werden, um ein Austreten von Kältemittel zu vermeiden. 2. Wenn sich ungelöste Feststoffe wie Sand, Unkraut, Blätter und andere Fasern darin befinden, werden die Kanäle durch das Wasser leicht verstopft; Wir empfehlen die Verwendung eines 40–70 Mesh-Siebs, um Verstopfungen zu vermeiden.
2. Jeder Wärmetauscher könnte einfrieren, wenn die Temperatur darunter liegt null. Das Einfrieren im Inneren des Wärmetauschers führt zu strukturellen Schäden und Undichtigkeiten. Wenn im Verdampfer Undichtigkeiten auftreten, könnte auch der Kompressor zerstört werden. Um ein Einfrieren zu vermeiden:

Verwenden Sie einen Frostschutzthermostat und einen Strömungsschalter, um einen gleichmäßigen Wasserfluss vor, während und nach dem Kompressorbetrieb zu gewährleisten.

*Vermeiden Sie den Betrieb des Geräts während Pumpenstillstandszeiten. Lassen Sie das Wasser ab, wenn der Wärmetauscher nicht verwendet wird, und erhitzen Sie das Wasser weiter, wenn er in Betrieb ist.

*Frostschutzmittel verwenden, wenn die Verdampfungstemperatur nahe der Flüssigkeitstemperatur liegt, indem Sie Glykol oder andere Frostschutzmittel zum Wasser hinzufügen.

1. Reinigung: Regelmäßiges Rückspülen vor Ort ist die einfachste Möglichkeit. Wenn jedoch Ablagerungen aufgetreten sind, ist eine chemische Reinigung erforderlich. Bei stärkeren Ablagerungen mit Reinigungsmitteln für Fettablagerungen (ohne Chlor) reinigen.

Bei Verschmutzung verwenden Sie Chemikalien, die mit Kupfer und Edelstahl kompatibel sind, z. B. Ameisen-, Zitronen- oder andere organische Säuren. Verwenden Sie eine schwach saure Reinigungsflüssigkeit, die in umgekehrter Strömungsrichtung durch den Wärmetauscher gepumpt wird, ungefähr das Doppelte der normalen Durchflussrate. Denken Sie daran, dass die Reinigungssäure normalerweise 24 Stunden lang im Gegenstrom zirkulieren sollte. Nach Abschluss des Reinigungsvorgangs ist es wichtig, dass das Gerät mindestens 30 Minuten mit klarem Wasser gespült wird.

5. Geeignetes Medium:

* Alle Kältemittel außer Ammoniak, Chlor und DI-Wasser, Dampföl, organische Lösungsmittel, * Gas * PH 6–8

*Bitte beachten Sie die Betriebstemperatur und den Auslegungsdruck auf dem PHE.

Betrieb

1. Gewindeverbindung verschrauben

Um eine Gefährdung der Bauteile zu vermeiden, erfolgt keine Belastung

Verbindung zwischen BPHE und dem Stück; Sie müssen einen Schraubverschluss verwenden und

Luftdichter Kreis zu Luftdichter. Benutzen Sie das Ergometer, um sich an den Daten zu orientieren.

Tabelle zur Herstellung der Schraubengewindeverbindung.

Modell	Drehmoment
EATB12-30/40/60	ÿ170 Nm
EATB28-30/50/80/100	ÿ400 Nm

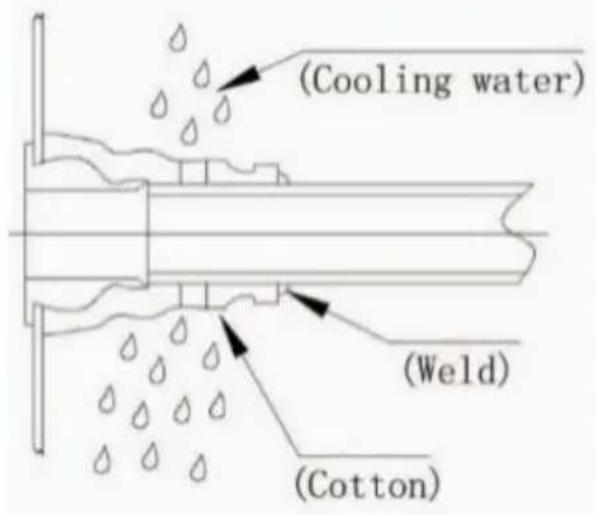

2. KupferlötverbindungSchweißfläche reinigen und aufbürstendas Flussmittel unter Verwendung von 40-50 auf SilberbasisStäbe zum Schweißen; das MaximumDie Temperatur überschreitet nicht 650 y (1202F); Kühlwasser in die wasserseitig und in der Nähe des Schweißabteilung, um eine zu verhängen entsprechende Kühlung und die Kältemittelseitige Einspritzung mit Stickstoff zur Vermeidung von Oxidation.
3. SchraubenbefestigungUm ein übermäßiges Drehmoment zu vermeiden, führen Sie dazu, dass sich die Schraube löst und zurückdrehtDeformation der Abdeckplatte mit dem Messschlüssel gemäßBeachten Sie die in der Tabelle aufgeführten Daten zum Befestigen der Schraube.

Nur	M6	1/4" M8		M10	M12
Drehmoment	ÿ10 Nm	ÿ12 Nm	ÿ15 Nm	ÿ18 Nm	ÿ22 Nm

4. Installation

Bitte beachten Sie die Skizze und Installation der angeschlossenen Rohre auf dem Typenschild Zeichnung. Darüber hinaus sollte der Kunde einen angeschlossenen Schlauch konfigurieren genau und installieren Sie den gelöteten Plattenwärmetauscher vertikal.

Wenn die Rohrleitung Vibrationen, längeren Rohren und höherer Wärmeausdehnung ausgesetzt ist, wirkt sich dies auf den gelöteten Plattenwärmetauscher aus. Sie sollten besser über die Verwendung der folgenden Vorrichtungen nachdenken: Installieren Sie ein Gummipolster zwischen dem gelöteten Plattenwärmetauscher und der Halterung. Kompressor mit Stoßdämpfer und verwenden Sie Wellrohre oder andere Dämpfungsvorrichtungen, wenn gerade Rohre länger sin

5. Arbeitsschematisches Diagramm

Austauscherauswahl: Die Daten in () sind der Standardwert. Sie können dieses Formular mit den entsprechenden Daten ausfüllen. Wenn die Heizleistung unbestimmt ist, geben Sie bitte den Durchflusswert innerhalb der gepunkteten Linie an.

Exchanger Selection

Capacity

Max dp (50kPa)

Fluid 1

Side 1

Inlet Temp.

Side 1

Outlet Temp.

Flow Rate

Fluid 2

Seite 2

Einlasstemperatur

Seite 2

Auslasstemperatur

Durchflussrate
