GEBRUIKSAANWIJZING YX-FH-D Vevor
Technische ondersteuning en e-garantiecertificaat
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .
 | Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen. |
 | Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in Europese Unie gescheiden afvalinzameling vereist. Dit voor het product en alle accessoires die met dit symb gemarkeerd. Producten die als zodanig zijn gemarkee mogen niet met het normale huishoudelijke afval wor weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronis apparaten. |
INSTRUCTIONS
Toepassing op reddingsacties bij ongevallen en snelle spoeling voor gevaarlijke stoffen op het menselijk lichaam, nooddouche en oogspoelapparaat realiseren noodbehandeling door snel veel water te spuiten en vervolgens letsel te verlichten, wat ook een economische haalbare ontsmettingsmethode is. De gebruiker moet deze handleiding lezen voordat hij het product bedient.
1. Technische parameters
a.Totale capaciteit: 14 gallon
B. Waterstroom van het oogspoelapparaat: Continue spoeling met natuurlijke stroomsnelheid gedurende 15 minuten
2. Toepasselijke omgeving
a. Plaatsen met spattende gevaarlijke stoffen, zoals chemische appara gevaarlijke apparatuur en gevaarlijke vloeistoffen en vaste stoffen.
b.Vervuilde omgeving
c. Plaats waar verbranding kan optreden
d. Let op de vorstbeveiliging van pijpleidingen in koude gebieden .
3.Installatievoorwaarden
a. De werkpositie moet in ten minste drie richtingen zijn met een stra effectieve redding van 10 of 5 m. De positie moet worden bevestigd een zichtbaar bord en er mag geen barrière in de omgeving zijn, om product snel te kunnen bedienen.
b. Geïnstalleerd op een plaats in de buurt van een gevaarlijke plaats.
c. Er mag zich geen elektrische schakelaar bevinden binnen een straal 1,5 m van het composietmateriaal
oogspoelapparaat, om elektrische kortsluiting te voorkomen.
d. De waterbron van het oogspoelapparaat moet schoon kraanwater zijn water dat gefilterd is met een geschikt filtermedium.
e. Het is vereist om de productspecificaties te volgen bij het aansluite de pijpleidingdiameter, d.w.z. 1-1/4" en 1-1/4" waterinlaat-/uitlaatmaat, or een normale werking van de apparatuur te garanderen.
a. De installatie moet plaatsvinden volgens het installatieschema (bijgevoegd schema) en het buisaansluitstuk moet rond de afsluitkraan (gemaakt van PTFE) worden gewikkeld.
5. Bedieningsintroductie
a.Reinigingswater spuit automatisch uit de oogdouchekop nadat u de handdrukklep voorzichtig hebt ingedrukt voordat u uw ogen wast. Na I wassen van uw ogen is het nodig om de handdrukklep en de stofdic afdekking opnieuw in te stellen.
b. Andere lichaamsdelen wassen: Water spuit automatisch uit de douchekop nadat u de trekstang van de klep met uw handen naar b hebt getrokken. Zet de trekstang na gebruik weer terug naar boven.
c.Dit product kan letsel aan het lichaam alleen tijdelijk verlichten in noodsituaties. Voor verdere behandeling is het noodzakelijk om het adv van een arts op te volgen.
6. Onderhoud
a. Bied gebruikers voldoende kennistraining en proefbedieningstraining aan voordat ze het product gebruiken.
b. Controleer de apparatuur regelmatig (aanbevolen wordt twee keer p week). Onderzoek in geval van blokkering de reden en behandel het probleem tijdig.
PERFORMANCE PARAMETER
| Model | YX-FH-D |
| Soorten oogspoelingen | Stand Loodgieterswerk Oogspoeling |
| Hoofdmaterialen | SUS304 roestvrij staal |
| Oogspoelstroom | 9-16L/min |
| Douchestroom | 120-180L/min |
| Inlaatmaat | NPT-buis 1-1/4" |
| uitlaat maat | NPT-aansluiting 1-1/4" |

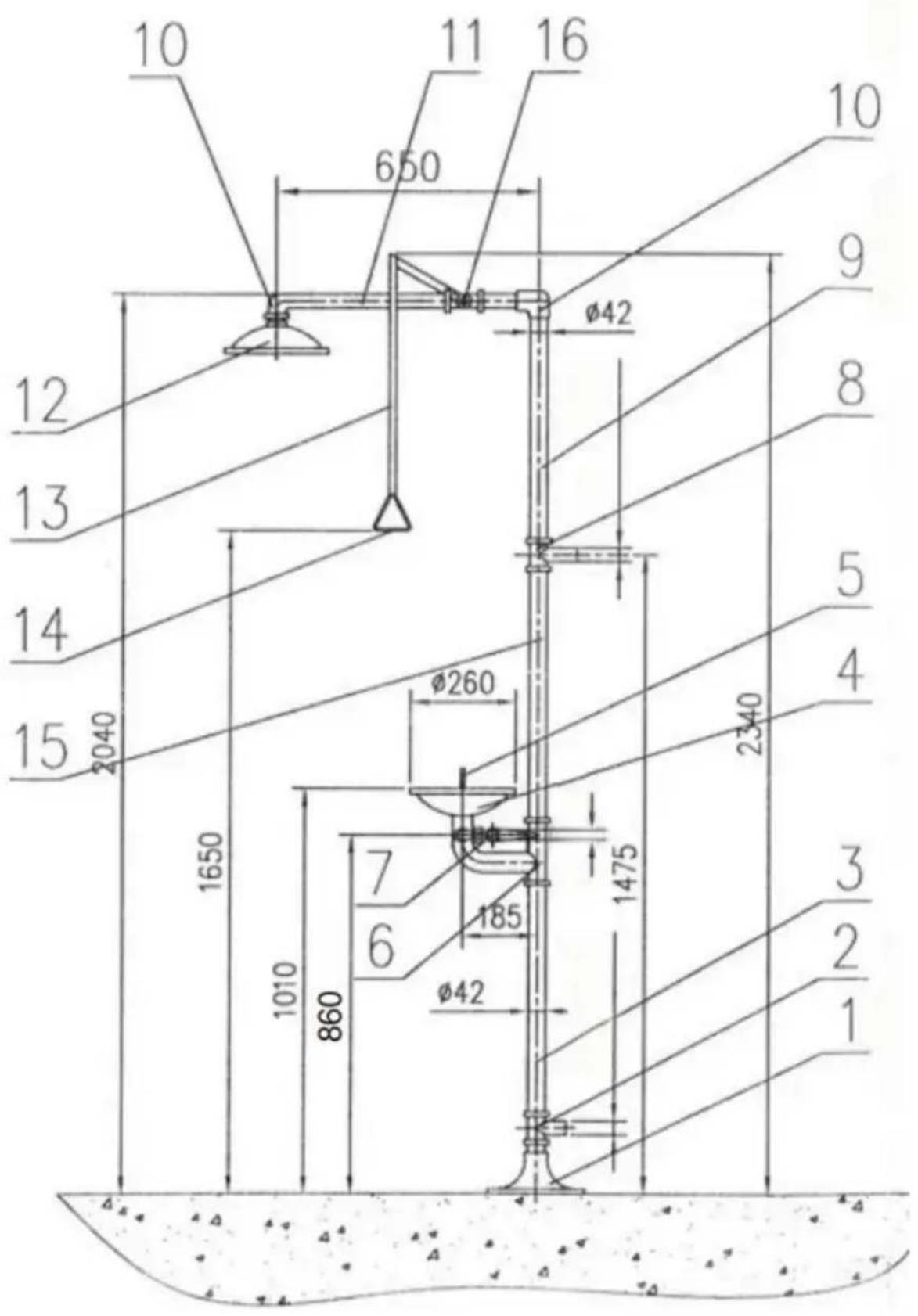

DIMENSIONS
| Serienummer | Onderdelen Naam | Hoeveelheid | Materiaal |
| 1 | Baseren | 1 | SUS304 |
| 2 | Driewegklep | 1 | SUS304 |
| 3 | Onderste pijp | 1 | SUS304 |
| 4 | Oogspoelbak | 1 | SUS304 |
| 5 | Oogspoelsprayer | 1 | SUS304 |
| 6 | Verbinding | 1 | SUS304 |
| 7 | 1/2" pijp | 1 | SUS304 |
| 8 | Driewegklep | 1 | SUS304 |
| 9 | Bovenste pijp | 1 | SUS304 |
| 10 | Buig pijp | 1 | SUS304 |
| 11 | Douchepijp | 1 | SUS304 |
| 12 | Douchekop | 1 | SUS304 |
| 13 | Duw kin | 1 | SUS304 |
| 14 | Treklipje | 1 | SUS304 |
| 15 | Middenpijp | 1 | SUS304 |
| 16 | Douche kogelkraan | 1 | SUS304 |
| Serienummer | Stap voor stap illustratie | Tekstuele verklaring |
| 1 |  | Boor gaten van 3*12mm op vop bepaalde locaties en bevestigexpansieschroeven in de vloermuur.Zorg ervoor dat de basis stabistaat en niet wiebelt.Montage van de serienummers2#-3# in volgorde met behulpafdichttape. |
| 2 |   | Sluit de lasconstructie van hetH aan op een verticale buis vaom ervoor te zorgen dat deuitlijningsafvoer zich direct achtede lasconstructie bevindt.Sluit de handdrukklep en deoogspoelbak achtereenvolgensaan en draai de sproeikop ronde bak stevig vast te zetten. |
3


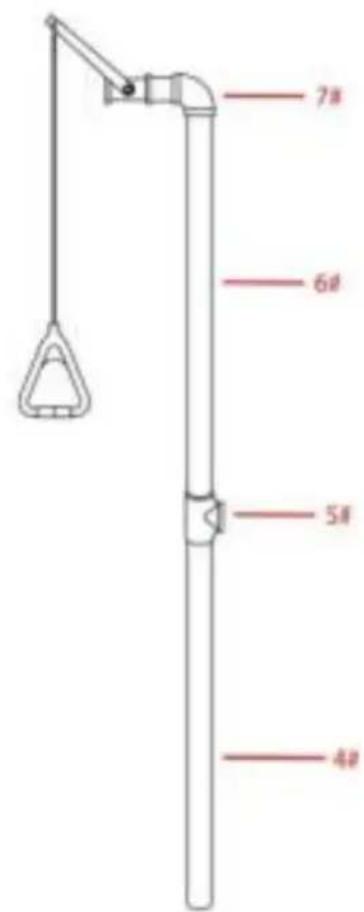

7# 6# 5# 4#
Wikkel en bevestig de 4#-5#-6#- douchestangen en klepfittingen m afdichttape, om ervoor te zorgen de 4# waterinlaat zich direct ach de gelaste constructie bevindt.

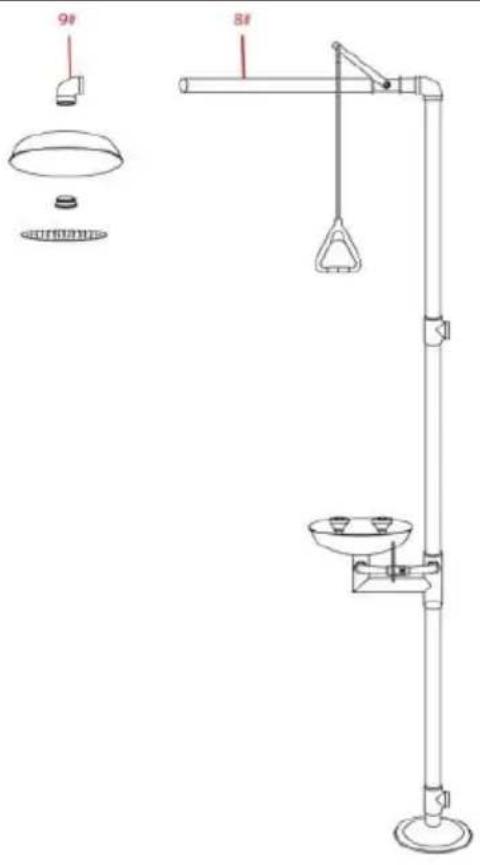

| 4 |  | Gebruik verzegeld tapes om 7#-8 buizen vast te zetten en gebruik kapschroeven om de sproeibak e sproeischermzeven vast te zetten |

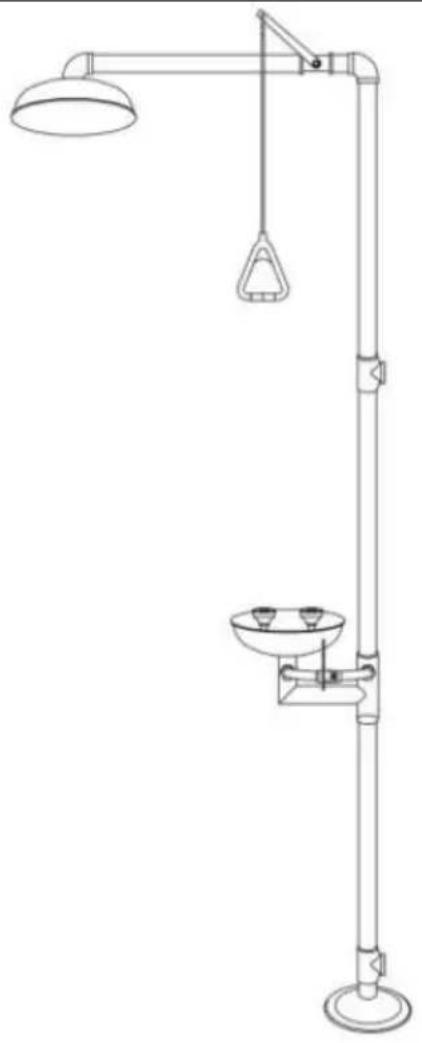

| 5 |  | Inbedrijfstelling en inspectie:Watertest: open de waterbronklep, controleer of de oogspoelkop normaal water kan spuiten. Observeer de waterstroor en druk, de waterstroom moet matig zijn, de druk is over het algemeen vereist om te stabiliseren in het juiste bereik, ervoor te zorgen dat de ogen effectief gespoeld kunnen worden zonder schade aan de ogen toe brengen.Controleer de afdichting: controlee zorgvuldig of er lekkage is in el verbindingsdeel van de gehele lasconstructie. Als er lekkage is, draai dan de watertoevoer dichtdicht het lekkende deel opnieuw |
ACCESSORIES LIST
1、 Basis *1
2、φ42 x 620mm Onderste pijp *2
3 、φ3 2 x 640mm Bovenste buis *1
4、φ32 x495 mm Douchepijp *1
5、Douchekop *1
6、Oogspoelbak *1
7、Oogspoelsprayer *1
8、Oogspoelklep*1
9、Handdrukplaat voor oogspoelklep*1
10、Douchekogelkraan *1
11、 Buig pijp *2
12、Driewegklep *2
13、Gelaste montage *1
14、Expansieschroeven *3
15、PTFE-tape* 2
16、 Gebruikershandleiding *1
17、Oogspoeletiketten*1
18、Treklipje *1
19、S-trainer*1
20、Circulaire pakking * 2
