Produkttyp	Säkerhetsdusch med ögonskölj
Märke	Vevor
Modell	YX-FH-D
Huvudmaterial	Rostfritt stål SUS304
Total kapacitet	14 gallon (ca 53 liter)
Flöde ögonskölj	9-16 L/min
Flöde dusch	120-180 L/min
Sköljtid ögon	15 minuter kontinuerligt
Inloppsstorlek	NPT 1-1/4"
Utloppsstorlek	NPT 1-1/4"
Total höjd	Cirka 2340 mm
Basens diameter	Cirka 260 mm
Elektriskt säkerhetsavstånd	Ingen elektrisk strömbrytare inom 1,5 m radie
Rekommenderad vattenkälla	Rent kranvatten eller filtrerat vatten
Användningstemperatur	Rumstemperatur, frostskydd i kalla områden
Underhåll	Kontroll två gånger i veckan, rengöring om blockering
Installation	Golv- eller väggmontering med expansionsskruvar, PTFE-kopplingar
Paketinnehåll	Bas, slangar, duschmunstycke, ögonsköljbassäng, ventiler, PTFE-tejp, etc.
Garanti	Elektroniskt garantibevis, teknisk support via www.vevor.com/support

Vanliga frågor - YX-FH-D Vevor

Hur installerar man Vevor YX-FH-D säkerhetsdusch?

Installationen måste följa medföljande schema. Borra 3 fästhål, fäst basen med expansionsskruvar. Anslut slangarna med PTFE-tejp för täthet. Se till att basen är stabil och att avloppet är rätt inriktat. Öppna vattenventilen för test.

Vilken typ av vatten ska användas för ögonskölj?

Använd rent kranvatten eller filtrerat vatten med lämpligt filter för att undvika föroreningar.

Hur använder man ögonsköljen?

Tryck försiktigt på den manuella tryckventilen för att få vatten från munstycket. Efter användning, återställ ventilen och sätt tillbaka dammskyddet.

Hur använder man säkerhetsduschen?

Dra ventilens dragstång nedåt för att få vatten från duschen. För tillbaka stången uppåt efter användning.

Vad är duschkapaciteten?

Total kapacitet är 14 gallon (ca 53 liter), vilket ger 15 minuters kontinuerlig sköljning för ögonsköljen.

Vilket underhåll krävs?

Kontrollera utrustningen två gånger i veckan. Vid blockering, sök orsak och åtgärda snabbt. Rengör munstyckena vid behov.

Vilka mått har duschen YX-FH-D?

Totalhöjden är cirka 2340 mm, basens diameter är 260 mm. Slangarna har en diameter på 42 mm.

Kan jag installera duschen utomhus?

Ja, men i kalla områden, var uppmärksam på frostskydd av ledningarna för att undvika frysning.

Vilka material används?

Produkten är huvudsakligen i rostfritt stål SUS304, korrosionsbeständigt.

Vad gör man vid läckage?

Stäng av vattentillförseln, kontrollera anslutningarna och täta igen med PTFE-tejp. Om läckaget kvarstår, kontakta teknisk support.

BRUKSANVISNING YX-FH-D Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder produkten. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste använda läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunkorsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta medsymbol. Produkter märkta som sådana får inte kasse tillsammans med vanligt hushållsavfall, utan måste lämnen insamlingsplats för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

Genom att ansöka om räddning av olyckor och snabb spolning av farliga ämnen på människokroppen, realiserar nöddusch och ögonspolningsanordning nödbehandling genom att spruta mycket vatten snabbt och sedan lindra skador, vilket också är en ekonomisk och genomförbar dekontamineringsmetod. Användaren bör läsa denna bruksanvisning innan du använder produkten.

1. Tekniska parametrar

a. Total kapacitet: 14 gallon. B. Vattenflöde i ögonspolningsanordningen: Kontinuerlig sköljning vid naturlig flödeshastighet i 15 minuter.

2. Tillämplig miljö

a. Placera med stänk av farliga ämnen, såsom kemisk utrustning, farlig utrustning och farliga vätskor och fasta ämnen. b. Förorenad miljö. c. Plats där bränning kan uppstå. d. Var uppmärksam på att rörledningarna inte fryser i kalla regioner.

3. Installationsvillkor

a. Arbetspositionen bör vara i minst tre riktningar med en radie av effektiv räddning i 10 eller 5 m. Positionen ska fästas med synlig skylt och barriär ska finnas i det omgivande området, för att kunna använda produkten snabbt.

Räddning i 10 eller 5 m. Positionen ska fästas med synlig skylt och barriär ska finnas i det omgivande området, för att kunna använda produkten snabbt.

c. Det bör inte finnas en elektrisk strömbrytare inom en radie på 1,5 m från ögonspolningsanordningen för att undvika elektrisk kortslutning.

c. Det bör inte finnas en elektrisk strömbrytare inom en radie på 1,5 m från kompositen.

ögonspolningsanordning för att undvika elektrisk kortslutning.

d. Vattenkällan för ögonspolningsanordningen bör vara rent kranvatten eller vatten filtrerat med lämpligt filtermedium.

e. Det är nödvändigt att följa produktspecifikationerna vid anslutning av rörledningsdiameter, dvs. 1-1/4" och 1-1/4" av

vatteninlopps-/utloppsstorleken, för att säkerställa normal drift av utrustningen.

4. Installationskrav:

a. Installationen ska ske i enlighet med installationsschemat (medföljande diagram) och röranslutningsdelen ska tvinnas runt tätningskranen (tillverkad av PTFE).

a. Rengöringsvatten kommer automatiskt att spruta från ögonspolningsduschmunstycket efter att du trycker på hand-tryckventilen försiktigt innan du tvättar ögonen. Efter att ha tvättat ögonen måste man återställa handtryckventilen och det dammsäkra locket.

b. Tvätta andra delar av kroppen: Vatten sprutar automatiskt från duschmunstycket efter att ha dragit ventilens dragstång nedåt med händerna. Återställ dragstången uppåt efter användning.

c. Denna produkt kan endast lindra skador på kroppen tillfälligt under nödsituationer, och det är nödvändigt att följa läkarens anvisningar för vidare behandling.

6. Underhåll

a. Erbjud användarna tillräcklig kunskapsutbildning och provdriftsutbildning innan produkten används.

b. Kontrollera utrustningen regelbundet (två gånger i veckan

rekommenderas). I händelse av blockering, undersök orsaken och behandla problemet i tid.

PERFORMANCE PARAMETER

Modell	YX-FH-D
Typer av ögonsköljnin	Stå VVS Ögontvätt
Huvudmaterial	SUS304 rostfritt stål
Ögonvattenflöde	9-16L/min
Duschflöde	120-180 l/min
Inloppsstorlek	NPT 1-1/4"
utloppsstorlek	NPT 1-1/4"

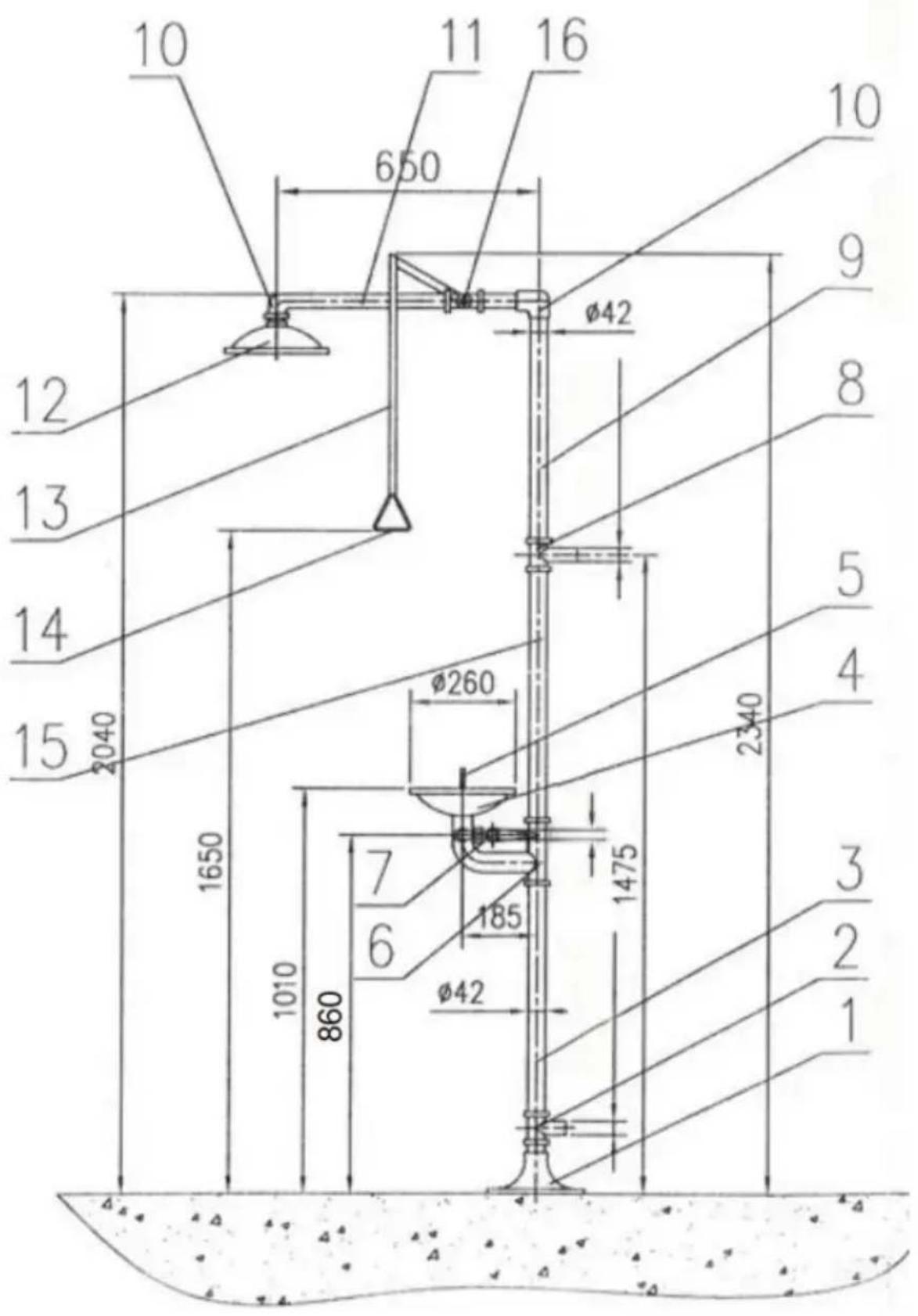

DIMENSIONS

Serienummer	Delarnas namn	Belopp	Material
1	Bas	1	SUS304
2	Trevägsventil	1	SUS304
3	Bottenrör	1	SUS304
4	Ögontvättställ	1	SUS304
5	Ögonvattenspruta	1	SUS304
6	Förbindelse	1	SUS304
7	1/2" rör	1	SUS304
8	Trevägsventil	1	SUS304
9	Övre rör	1	SUS304
10	Böj röret	1	SUS304
11	Duschrör	1	SUS304
12	Duschhuvud	1	SUS304
13	Tryck Chin	1	SUS304
14	Dra flik	1	SUS304
15	Mellanrör	1	SUS304
16	Duschkulventil	1	SUS304

INSTALLATION STEPS

Serienummer	Steg för steg I illustration	Textuellt uttalande
1		Borra hål som 3*12 mm på förutbestämda platser och fäst expansionsskruvarna på golvet eller väggen.Se till att basen är stabil och skakar.Installation av serienummer 2#-i följd med tätningstejp.
2		Anslut svetsenheten av typ H3 # vertikalt rör , för att säkeratt inriktningsavloppet är direktbakom den svetsade enheten.Anslut handskjutventilen,ögonspolningsskålen i sekvensoch snurra bullhornsmunstycketför att fästa skålen säkert.

3

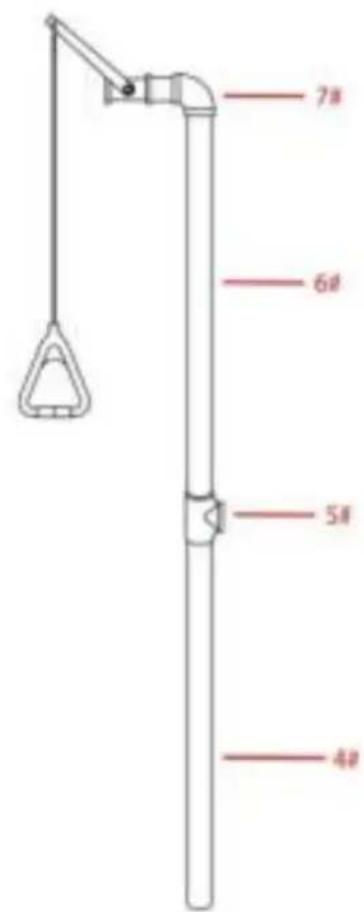

Linda och fäst 4#-5#-6#-7# duschstag och ventilkopplingar med tätningstejp, för att säkerställa att vatteninloppet är direkt bakom den svetsade enheten.

4			Använd förseglad tejper för att f7#-8# rör och använd skruvskruvför att fästa spraybassängen ochspraysilarna
5			Driftsättning och inspektion:Vattentest: öppna vattenkällansventil, kontrollera omögonspolningsmunstycket kanspruta vatten normalt. Observeravattenflödet och trycket,vattenflödet bör vara måttligt,trycket krävs i allmänhet för attstabiliseras i lämpligt intervall, föratt säkerställa att ögonen kansköljas effektivt utan att skadaögonen.Kontrollera tätningen: kontrolleranoga om det finns något läckagvarje anslutningsdel av helasvetsenheten, om det finns någoläckage, stäng av vattenkällan octäta igen läckagedelen.

TILLBEHÖRSLISTA

1. Bas *1 2. φ42 x 620 mm Nedre rör *2 3. φ32 x 640 mm Övre rör *1 4. φ32 x 495 mm Duschrör *1 5. Duschhuvud *1 6. Ögontvättställ *1 7. Ögonvattenspruta *1 8. Ögonspolningsventil *1 9. Handtryckplatta för ögonspolningsventil *1 10. Duschkulventil *1 11. Böjrör *2 12. Trevägsventil *2 13. Svetsad montering *1 14. Expansionsskruvar *3 15. PTFE-tejp *2 16. Användarmanual *1 17. Etiketter för ögonvatten *1 18. Dra i flik *1 19. Sil *1 20. Cirkulär packning *2

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
