| Tipo de producto | Ducha de seguridad con lavaojos |
| Marca | Vevor |
| Modelo | YX-FH-D |
| Material principal | Acero inoxidable SUS304 |
| Capacidad total | 14 galones (aproximadamente 53 litros) |
| Caudal del lavaojos | 9 a 16 L/min |
| Caudal de la ducha | 120 a 180 L/min |
| Duración de enjuague ocular | 15 minutos continuos |
| Tamaño de entrada | NPT 1-1/4" |
| Tamaño de salida | NPT 1-1/4" |
| Altura total | Aproximadamente 2340 mm |
| Diámetro de la base | Aproximadamente 260 mm |
| Distancia de seguridad eléctrica | Ningún interruptor eléctrico en un radio de 1,5 m |
| Fuente de agua recomendada | Agua del grifo limpia o filtrada |
| Temperatura de uso | Temperatura ambiente, atención anticongelante en zona fría |
| Mantenimiento | Verificación dos veces por semana, limpieza si obstrucción |
| Instalación | Fijación al suelo o pared con tornillos de expansión, conexiones PTFE |
| Contenido del paquete | Base, tubos, cabezal de ducha, lavabo lavaojos, válvulas, cinta PTFE, etc. |
| Garantía | Certificado de garantía electrónico, soporte técnico a través de www.vevor.com/support |
Preguntas frecuentes - YX-FH-D Vevor
Preguntas de los usuarios sobre YX-FH-D Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Ducha de seguridad en formato PDF gratis! Encuentra tus instrucciones YX-FH-D - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. YX-FH-D de la marca Vevor.
MANUAL DE USUARIO YX-FH-D Vevor
Soporte técnico y certificado de garantía electrónica
Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.
 | Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones. |
 | Este producto está sujeto a las disposiciones de la D Europea 2012/19/CE. El símbolo que muestra un conte de basura tachado indica que el producto requiere recogida selectiva de residuos en la Unión Europea. Aplica al producto y a todos los accesorios marcados símbolo. Los productos marcados como tales no pue desecharse con los residuos domésticos normales, sino deben llevarse a un punto de recogida para recic dispositivos eléctricos y electrónicos. |
INSTRUCCIONES
El dispositivo de ducha y lavaojos de emergencia, que se utiliza para rescates de accidentes y lavado rápido de sustancias peligrosas en el cuerpo humano, realiza un tratamiento de emergencia rociando rápidamente una gran cantidad de agua y luego aliviando las lesiones; también es un método de descontaminación económico y factible. El usuario debe leer este manual antes de utilizar el producto.
1. Parámetros técnicos
a. Capacidad total: 14 galones. b. Flujo de agua del dispositivo lavaojos: enjuague continuo a caudal natural durante 15 minutos.
2. Entorno aplicable
a. Lugar donde puedan salpicarse sustancias peligrosas, como equipos químicos, equipos peligrosos y líquidos y sólidos peligrosos. b. Ambiente contaminado. c. Lugar donde puede producirse una quema. d. Preste atención a las tuberías anticongelantes en regiones frías.
3. Condiciones de instalación
a. El puesto de trabajo debe estar en al menos tres direcciones con radio de alcance de rescate efectivo de 10 o 5 m. El puesto debe señalizarse de forma visible y no debe haber ninguna barrera en el área circundante, de modo que el producto pueda operarse rápidamente.
b. Instalado en un lugar cercano a una zona peligrosa.
c. No debe haber interruptores eléctricos dentro del radio de alcance de 1,5 m del dispositivo lavaojos, para evitar cortocircuito eléctrico.
Dispositivo lavaojos, para evitar cortocircuito eléctrico.
d. La fuente de agua del dispositivo lavaojos debe ser agua del grifo o agua filtrada con un medio filtrante adecuado.
e. Se requiere seguir las especificaciones del producto en cuanto al diámetro de la conexión de la tubería, es decir, 1-1/4" y 1-1/4" de entrada/salida de agua, a fin de garantizar el funcionamiento normal del equipo.
4. Requisitos de instalación:
a. La instalación debe realizarse de acuerdo con el diagrama de instalación (diagrama adjunto) y la pieza de conexión de la tubería debe estar enrollada alrededor del grifo de sellado (hecho de PTFE).
5. Introducción al funcionamiento
a. El agua de limpieza saldrá automáticamente de la boquilla de la lavaojos después de presionar suavemente la válvula manual antes de lavar los ojos. Después de lavar los ojos, es necesario restablecer la válvula manual y la cubierta antipolvo.
b. Lavado de otras partes del cuerpo: el agua saldrá automáticamente de la boquilla de la ducha después de tirar de la varilla de la válvula hacia abajo con las manos. Vuelva a colocar la varilla de tracción hacia arriba después de usarla.
c. Este producto solo puede aliviar lesiones corporales temporalmente en circunstancias de emergencia y es necesario seguir las indicaciones del médico para el tratamiento posterior.
6. Mantenimiento
a. Ofrecer suficiente capacitación sobre conocimientos y capacitación de
funcionamiento de prueba a los usuarios antes de utilizar el producto. b. Revise el equipo periódicamente (se recomienda dos veces por semana). En caso de bloqueo, investigue la causa y solucione el problema a tiempo.
PARÁMETROS DE RENDIMIENTO
| Modelo | YX-FH-D |
| Tipos de lavaojos | Stand Fontanería Lavado de ojos |
| Materiales principales | Acero inoxidable SUS304 |
| Flujo de lavaojos | 9-16 litros por minuto |
| Flujo de ducha | 120-180 l/min |
| Tamaño de entrada | Rosca NPT de 1-1/4" |
| tamaño de salida | Rosca NPT de 1-1/4" |

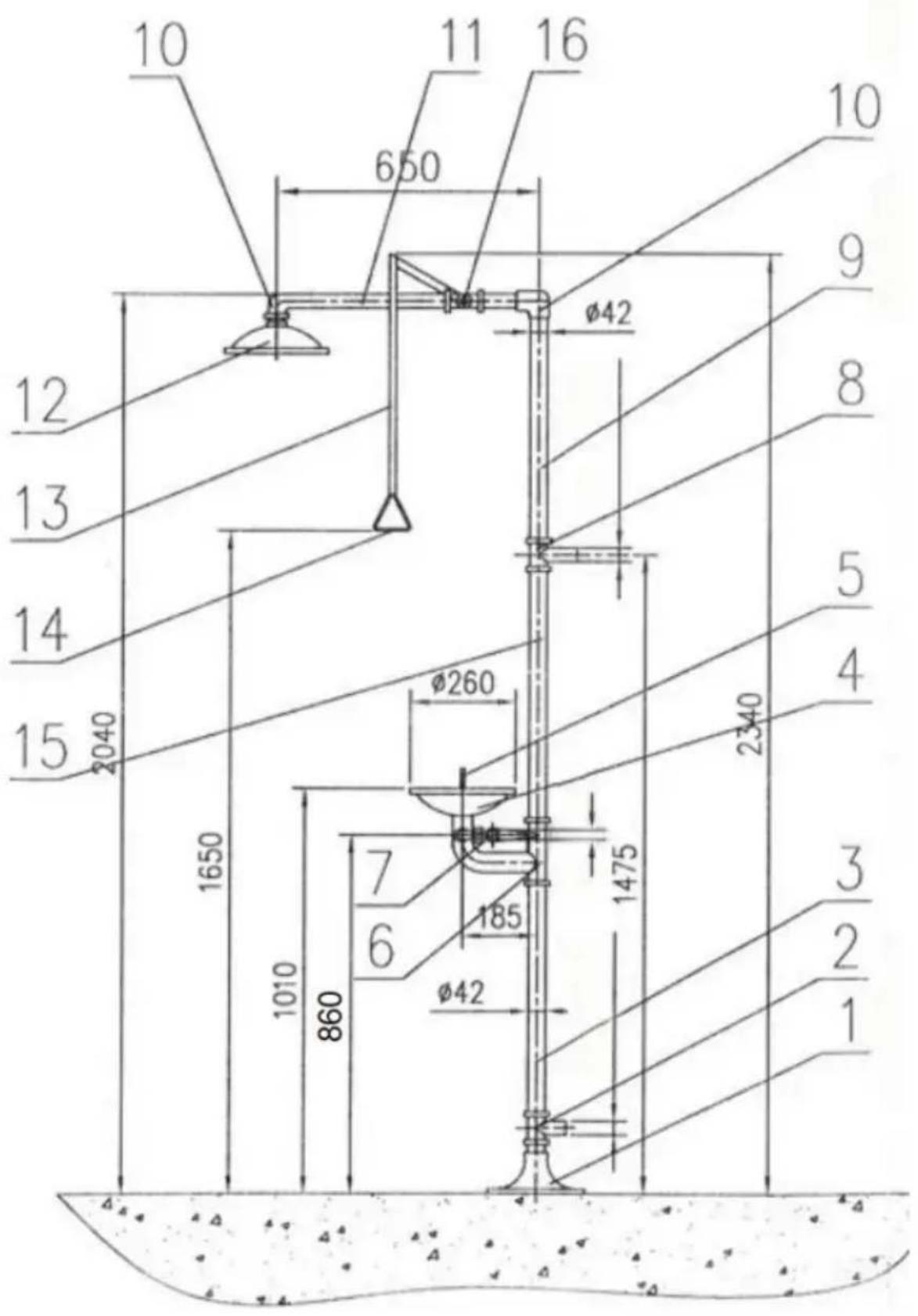

DIMENSIONES
| Número de serie | Nombre de la pieza | Cantidad | Material |
| 1 | Base | 1 | SUS304 |
| 2 | Válvula de tres vías | 1 | SUS304 |
| 3 | Tubo inferior | 1 | SUS304 |
| 4 | Lavabo para lavar ojo | 1 | SUS304 |
| 5 | Pulverizador lavaojos | 1 | SUS304 |
| 6 | Conexión | 1 | SUS304 |
| 7 | Tubo de 1/2" | 1 | SUS304 |
| 8 | Válvula de tres vías | 1 | SUS304 |
| 9 | Tubo superior | 1 | SUS304 |
| 10 | Tubo curvo | 1 | SUS304 |
| 11 | Tubo de ducha | 1 | SUS304 |
| 12 | Cabezal de ducha | 1 | SUS304 |
| 13 | Empujar la barbilla | 1 | SUS304 |
| 14 | Pestaña de tiro | 1 | SUS304 |
| 15 | Tubo intermedio | 1 | SUS304 |
| 16 | Válvula de bola para ducha | 1 | SUS304 |
PASOS DE INSTALACIÓN
| Número de serie | Ilustración paso a paso | Declaración textual |
| 1 |  | Perfore agujeros de 3 x 12 m ubicaciones predeterminadas y los tornillos de expansión en e piso o la pared.Asegúrese de que la base sea estable y no se mueva.Instalación de los números de serie 2#-3# en secuencia usan cinta selladora. |
| 2 |   | Conecte el conjunto de soldado tipo H con el tubo vertical n.° asegurarse de que el drenaje alineación esté directamente detrás del conjunto soldado.Conecte la válvula de empuje manual, el recipiente lavaojos e secuencia y gire la boquilla tip megáfono para fijar el recipient de forma segura. |

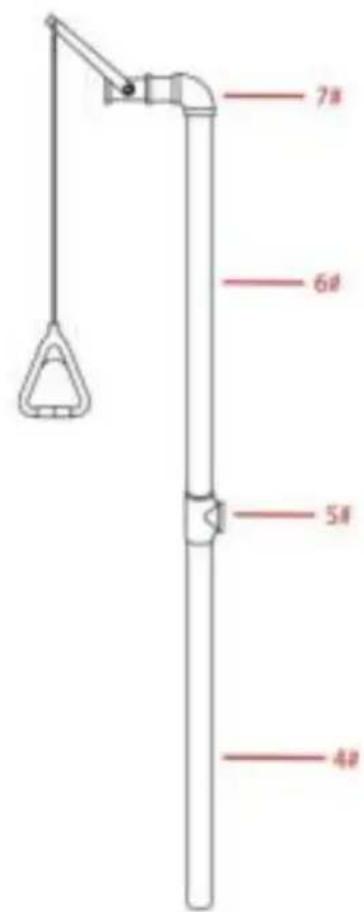

3
Envuelva y asegure las barras de unión de la ducha y los accesorios de la válvula de 4#-5#-6#-7# con cinta selladora, para asegurarse de que la entrada de agua de 4# quede directamente detrás del conjunto soldado.
| 4 |  | Utilice sellado cintas para asegur las tuberías de 7#-8# y use ton de cabeza para asegurar el recipiente rociador y los tamices la pantalla rociadora |
| 5 |  | Puesta en servicio e inspección:Prueba de agua: abra la válvo de la fuente de agua, verifique boquilla lavaojos puede rociar agua normalmente. Observe el flujo y la presión del agua, el f de agua debe ser moderado, generalmente se requiere que la presión se estabilice en el range apropiado, para garantizar que lo ojos puedan enjuagarse eficazmente sin causar daño a lo ojos.Verifique el sellado: verifique cuidadosamente si hay alguna fu en cada parte de conexión de t el conjunto de soldadura; si hay alguna fuga, cierre la fuente deagua y vuelva a sellar la parte fuga. |
LISTA DE ACCESORIOS
1. Base *1 2. Tubo inferior φ42 x 620 mm *2 3. Tubo superior Φ3,2 x 640 mm *1 4. Tubo de ducha φ32 x 495 mm *1 5. Cabezal de ducha *1 6. Lavaojos *1 7. Pulverizador lavaojos *1 8. Válvula lavaojos *1 9. Placa de empuje manual para válvula de lavado de ojos *1 10. Válvula de bola de ducha *1 11. Tubo curvo *2 12. Válvula de tres vías *2 13. Conjunto soldado *1
14. Tornillos de expansión *3 15. Cinta de PTFE *2 16. Manual del usuario *1 17. Etiquetas para lavaojos *1 18. Lengüeta de tiro *1 19. Entrenador S *1 20. Junta circular *2
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shangai 200000 CN.
Importado a Australia: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
Nueva Gales del Sur 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
| UK | REP |
Soporte técnico y certificado de garantía electrónica www.vevor.com/support
