| Rodzaj produktu | Prysznic bezpieczeństwa z myjką oczu |
| Marka | Vevor |
| Model | YX-FH-D |
| Główny materiał | Stal nierdzewna SUS304 |
| Całkowita pojemność | 14 galonów (około 53 litrów) |
| Przepływ myjki oczu | 9–16 l/min |
| Przepływ prysznica | 120–180 l/min |
| Czas płukania oczu | 15 minut ciągłego płukania |
| Rozmiar wlotu | NPT 1-1/4" |
| Rozmiar wylotu | NPT 1-1/4" |
| Wysokość całkowita | Około 2340 mm |
| Średnica podstawy | Około 260 mm |
| Odległość bezpieczeństwa elektrycznego | Brak przełączników elektrycznych w promieniu 1,5 m |
| Zalecane źródło wody | Czysta woda kranowa lub filtrowana |
| Temperatura użytkowania | Temperatura otoczenia, uwaga na zabezpieczenie przed zamarzaniem w zimnych strefach |
| Konserwacja | Sprawdzanie dwa razy w tygodniu, czyszczenie w przypadku zablokowania |
| Instalacja | Mocowanie do podłogi lub ściany za pomocą śrub rozporowych, złączki PTFE |
| Zawartość opakowania | Podstawa, węże, głowica prysznicowa, miska myjki oczu, zawory, taśma PTFE itp. |
| Gwarancja | Elektroniczny certyfikat gwarancyjny, wsparcie techniczne na www.vevor.com/support |
Często zadawane pytania - YX-FH-D Vevor
Pytania użytkowników dotyczące YX-FH-D Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Prysznic bezpieczeństwa w formacie PDF za darmo! Znajdź swoją instrukcję YX-FH-D - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. YX-FH-D marki Vevor.
INSTRUKCJA OBSŁUGI YX-FH-D Vevor
Wsparcie techniczne i certyfikat e-gwarancji
To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, jeśli nie poinformujemy Cię ponownie o jakichkolwiek aktualizacjach technologicznych lub oprogramowania w naszym produkcie.
 | Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytko powinien uważnie przeczytać instrukcję obsługi. |
 | Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz śmieci na kółkach oznacza, że produkt wymaga oddzi zbiórki odpadów w Unii Europejskiej. Dotyczy to produ wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrz razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektrycz elektronicznych. |
INSTRUKCJE
Stosowane w ratownictwie wypadkowym i szybkim płukaniu niebezpiecznych substancji na ciele człowieka, prysznic awaryjny i urządzenie do przemywania oczu realizują leczenie ratunkowe poprzez szybkie rozpylanie dużej ilości wody, a następnie łagodzenie obrażeń. Jest to również ekonomiczna i wykonalna metoda dekontaminacji. Użytkownik powinien przeczytać tę instrukcję przed uruchomieniem produktu.
1. Parametry techniczne
a. Całkowita pojemność: 14 galonów. B. Przepływ wody w urządzeniu do przemywania oczu: ciągłe płukanie naturalną szybkością przepływu przez 15 minut.
2. Środowisko zastosowania
substancji niebezpiecznych, takich jak sprzęt chemiczny, niebezpieczny sprzęt oraz niebezpieczne ciecze i ciała stałe.
b. Zanieczyszczone środowisko. c. Miejsce, w którym może dojść do pożaru. d. Należy zwrócić uwagę na zabezpieczenie rurociągu przed zamarzaniem w regionach zimnych.
3. Warunki instalacji
a. Stanowisko robocze powinno być w co najmniej trzech kierunkach: promieniem zasięgu skutecznej akcji ratunkowej wynoszącym 10 lub 5. Stanowisko powinno być oznaczone widocznym znakiem, a w otoczeniu nie powinno być żadnej bariery, aby można było szybko obsługiwać produkt.
b. Zainstalowany w miejscu znajdującym się w pobliżu miejsca niebezpiecznego.
c. W promieniu 1,5 m od kompozytu nie powinien znajdować się żaden wyłącznik elektryczny.
urządzenia do przemywania oczu, aby zapobiec zwarciu elektrycznemu. d. Źródłem wody w urządzeniu do przemywania oczu powinna być czysta woda z kranu lub woda filtrowana przez odpowiedni filtr.
e. Należy przestrzegać specyfikacji produktu przy podłączaniu rurociągu, 1-1/4" i 1-1/4" rozmiaru wlotu/wylotu wody, aby zapewnić normalną pracę sprzętu.
4. Wymagania instalacyjne:
a. Montaż należy wykonać zgodnie ze schematem instalacyjnym (załączony schemat), a część przyłączeniową rury należy owinąć wokół zaworu uszczelniającego (wykonanego z PTFE).
5. Wprowadzenie do obsługi
a. Woda czyszcząca będzie automatycznie tryskać z dyszy prysznica do przemywania oczu po delikatnym naciśnięciu zaworu ręcznego przed przemyciem oczu. Po przemyciu oczu należy ponownie ustawić zawór ręczny i osłonę przeciwpyłową.
b. Mycie innych części ciała: Woda będzie automatycznie tryskać z dyszy prysznica po pociągnięciu drążka zaworu w dół rękoma. Po użyciu ponownie ustaw drążek w górę.
c. Produkt ten może jedynie tymczasowo złagodzić obrażenia ciała w nagłych przypadkach i w celu dalszego leczenia należy ściśle przestrzegać zaleceń lekarza.
6. Konserwacja
a. Zapewnij użytkownikom odpowiednie szkolenie teoretyczne i praktyczne zanim zaczną używać produktu. b. Sprawdzaj sprzęt regularnie (zalecane dwa razy w tygodniu). W przypadku jakichkolwiek blokad zbadaj przyczynę i rozwiąż problem w odpowiednim czasie.
PARAMETRY EKSPLOATACYJNE
| Model | YX-FH-D |
| Rodzaje płynów do przemywania oczu | Stojak Hydraulika Płukanie oczu |
| Główne materiały | Stal nierdzewna SUS304 |
| Przepływ płynu do płukania oczu | 9-16 l/min |
| Przepływ prysznica | 120-180 l/min |
| Rozmiar wlotu | NPT1-1/4" |
| rozmiar wylotu | NPT1-1/4" |

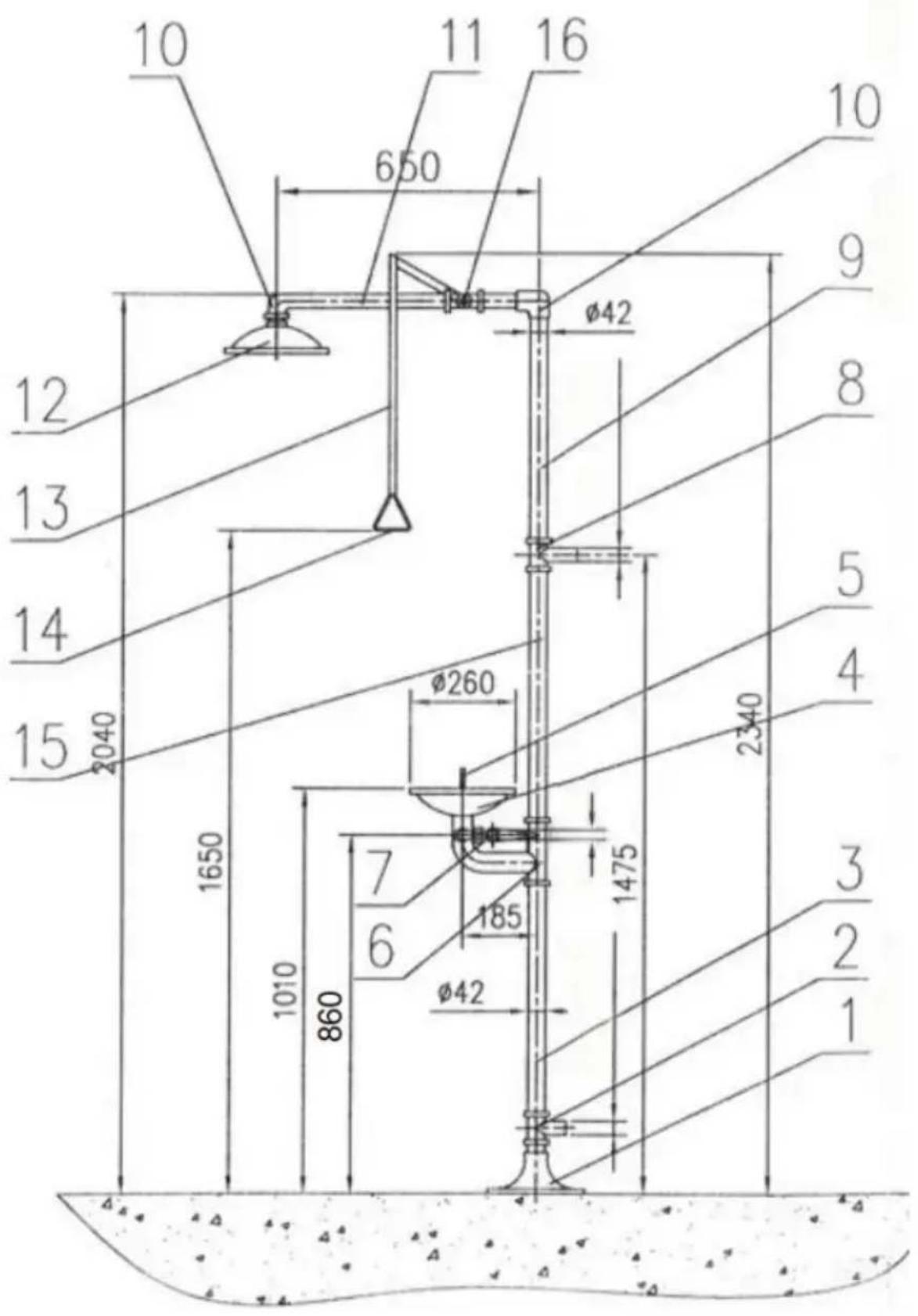

WYMIARY
| Numer seryjny | Nazwa części | Kwota | Tworzywo |
| 1 | Opierać | 1 | SUS304 |
| 2 | Zawór trójdrożny | 1 | SUS304 |
| 3 | Rura dolna | 1 | SUS304 |
| 4 | Miska do przemywania oczu | 1 | SUS304 |
| 5 | Rozpylacz do przemywania oczu | 1 | SUS304 |
| 6 | Połączenie | 1 | SUS304 |
| 7 | Rura 1/2" | 1 | SUS304 |
| 8 | Zawór trójdrożny | 1 | SUS304 |
| 9 | Rura górna | 1 | SUS304 |
| 10 | Rura gięta | 1 | SUS304 |
| 11 | Rura prysznicowa | 1 | SUS304 |
| 12 | Głowica prysznicowa | 1 | SUS304 |
| 13 | Podciąganie podbródka | 1 | SUS304 |
| 14 | Zaczep | 1 | SUS304 |
| 15 | Rura środkowa | 1 | SUS304 |
| 16 | Zawór kulowy prysznicowy | 1 | SUS304 |

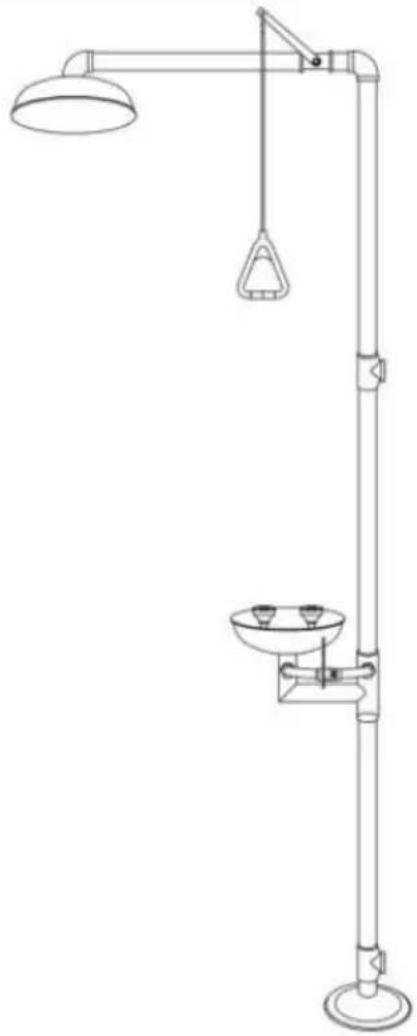

KROKI INSTALACJI
| Numer seryjny | Ilustracja krok po kroku | Oświadczenie tekstowe |
| 1 |  | Wywierć otwory o wymiarach 3 mm w wyznaczonych miejscach zamocuj śruby rozporowe na podłodze lub ścianie.Upewnij się, że podstawa jest stabilna i nie trzęsie się.Montaż numerów seryjnych 2#-3 w kolejności za pomocą taśmy uszczelniającej. |
| 2 |   | Podłącz zespół spawalniczy typ H do rury pionowej 3#, aby upewnić się, że odpływ wyrównawczy znajduje się bezpośrednio za zespołem spawanym.Podłącz kolejno zawór ręczny, miskę do przemywania oczu i zakręć dyszę typu bullhorn, aby pewnie zamocować miskę. |
3

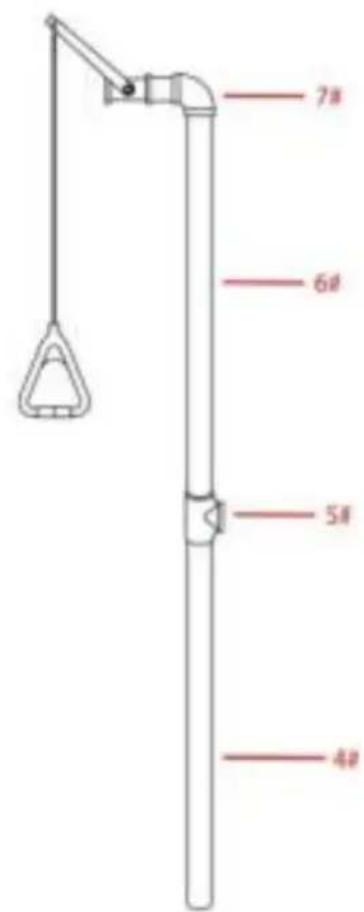

Owiń i zabezpiecz drążki montażowe prysznica 4#-5#-6#-7# oraz złączki zaworów taśmą uszczelniającą, aby mieć pewność, że wlot wody 4# znajduje się bezpośrednio za zespawanym zespołem.
| 4 |  | Użyj zapieczętowanego taśmy do zabezpieczenia rur 7#-8# i użyj z łbem sześciokątnym do zabezpieczenia misy natryskowej sit ekranu natryskowego | |
| 5 |  | Uruchomienie i kontrola:Test wody: otwórz zawór źródł wody, sprawdź, czy dysza do przemywania oczu może normalni rozpyłać wodę. Obserwuj przepływ wody i ciśnienie, przepływ wody powinien być umiarkowany, ciśnienie jest zazwyczaj wymagan do ustabilizowania w odpowiednim zakresie, aby zapewnić skuteczne płukanie oczu bez ich uszkodzen Sprawdź uszczelnienie: dokładnie sprawdź, czy nie ma wycieków żadnym z połączeń całego zespo spawanego; w razie stwierdzenia wycieku wyłącz dopływ wody i ponownie uszczelnij nieszczelną część. | |
LISTA AKCESORIÓW
1. Podstawa *1 2. φ42 x 620 mm Rura dolna *2 3. φ32 x 640 mm Rura górna *1 4. φ32 x 495 mm Rura prysznicowa *1 5. Głowica prysznicowa *1 6. Miska do przemywania oczu *1 7. Rozpylacz do przemywania oczu *1 8. Zawór do przemywania oczu *1 9. Płytka naciskowa ręczna do zaworu do przemywania oczu *1 10. Zawór kulowy prysznicowy *1 11. Rura gięta *2 12. Zawór trójdrożny *2 13. Montaż spawany *1 14. Śruby rozprężne *3 15. Taśma PTFE *2 16. Instrukcja obsługi *1 17. Etykiety do płukania oczu *1 18. Zaczep *1 19. Trener S *1 20. Uszczelka okrągła *2
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
| UK | REP |
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
VEVOR
Marka : Vevor
Model : YX-FH-D
Kategoria : Prysznic bezpieczeństwa
