GEBRUIKSAANWIJZING WFH-1240 Vevor
Model: Thuiswerken -1240
Model: Thuiswerken -1240
Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.
 | Waarschuwing: om het risico op letsel te verminderen, gebruiker de gebruiksaanwijzing zorgvuldig te lezen. |
 | Waarschuwing - marking met betrekking tot het risico oogletsel |
 | Waarschuwing - marking met betrekking tot risico op gehoorverlies |
 | nooit zuurstof of andere flessengassen |
First Time Usage
13. Een gereedschap voorbereiden voor de eerste keer gebruiken
Lees en volg deze gebruiksaanwijzing voordat u het gereedschap gebruikt. Fundamentele veiligheidsmaatregelen moeten altijd strikt worden nageleefd om schade aan het apparaat te voorkomen en de persoonlijke veiligheid van de gebruiker en anderen die in de buurt van het gereedschap werken te waarbc
14. Aansluiting op het persluchtsysteem
Zorg ervoor dat de druk van het persluchtsysteem de maximaal toegestane dru van het bevestigingsgereedschap niet overschrijdt. Stel de luchtdruk in eerste instantie in op de laagste waarde van het aanbevolen toegestane drukbereik (TECHNISCHE GEGEVENS).
HOW TO GET STARTED

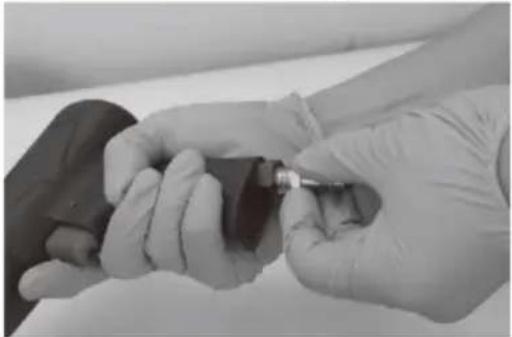

Stap 1. Kies de geschikte schep en plaats deze in de machine.
Stap 2. Degenen die de trend volgen, moeten de schokabsorberende veer aanspannen en het binnenste deel van de machine binnengaan.
Stap 3. Bepaal de vereiste installatie van de luchtaansluiting, installeer de luchtinlaataansluiting en de olie-injector
OPMERKING: Het product beschikt over drie verschillende soorten luchtaansluitingen, speciaal ontworpen voor Europese, Amerikaanse en Australische modellen. Bovendien kan de noodzaak van een olie-injector worde vastgesteld op basis van het daadwerkelijke gebruiksscenario.

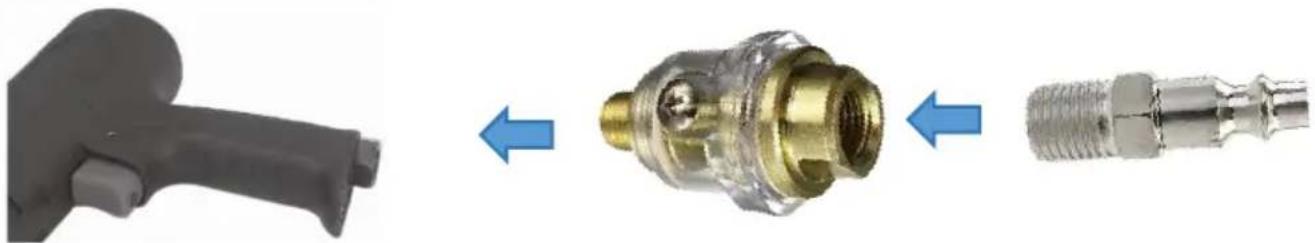

* Installatie van olie-injectoren
Zoals in de afbeelding is aangegeven, installeert u de olie-injector en de luchtaansluiting in de juiste volgorde.

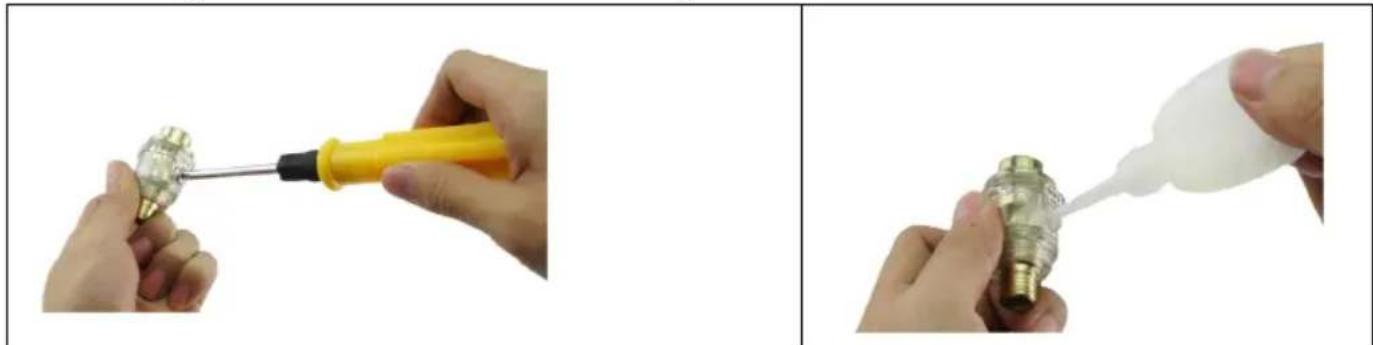

* Voor gebruik met een olie-injector
-
Draai de schroeven van de olie-inj los
-
Voeg smeerolie toe
OPMERKING: De smeerolie, accessoires en gereedschappen die in de gebruiksaanwijzing worden genoemd, met uitzondering van de artikelen die in
lijst met accessoires staan vermeld, moeten door de klant zelf worden aangeschaft.
LET OP: Het afgebeelde product dient uitsluitend ter ondersteuning van de installatie. Het daadwerkelijke product kan afwijken en is afhankelijk van de specificaties van het gekochte artikel.
- Koppel het gereedschap los van de compressor voordat u aanpassingen doorvoert, storingen verhelpt, onderhouds- en servicewerkzaamheden uitvoert, het gereedschap verplaatst en tijdens periodes waarin het gereedschap niet w gebruikt.
- Regelmatige smering is essentieel. Als uw gereedschap niet is uitgerust n een automatische olie-in-lijn, voeg dan vóór elke werkdag of na 2 uur continu gebruik 2 of 6 druppels pneumatische gereedschapsolie toe aan de luchtinlaat afhankelijk van de eigenschappen van het werkstuk of het type bevestigingsmiddel dat wordt gebruikt.
- Luchtdrukgereedschap moet regelmatig worden geïnspecteerd en versleten of kapotte onderdelen moeten worden vervangen om ervoor te zorgen dat het gereedschap veilig en efficiënt werkt. Controleer en vervang alle beschadigde O-ringen, afdichtingen, enz. Draai alle schroeven en doppen goed vast om persoonlijk letsel te voorkomen. Dit onderhoud dient te worden uitgevoerd door een gekwalificeerde expert .
- Controleer regelmatig of de trekker, de veer en het luchtmondstuk vrij ku bewegen om er zeker van te zijn dat het systeem veilig en compleet is en functioneert: geen losse of ontbrekende onderdelen, geen bouw- of voorraadonderdelen.
- Houd het magazijn en de neus van het gereedschap schoon en vrij van pluisjes of schurende deeltjes.

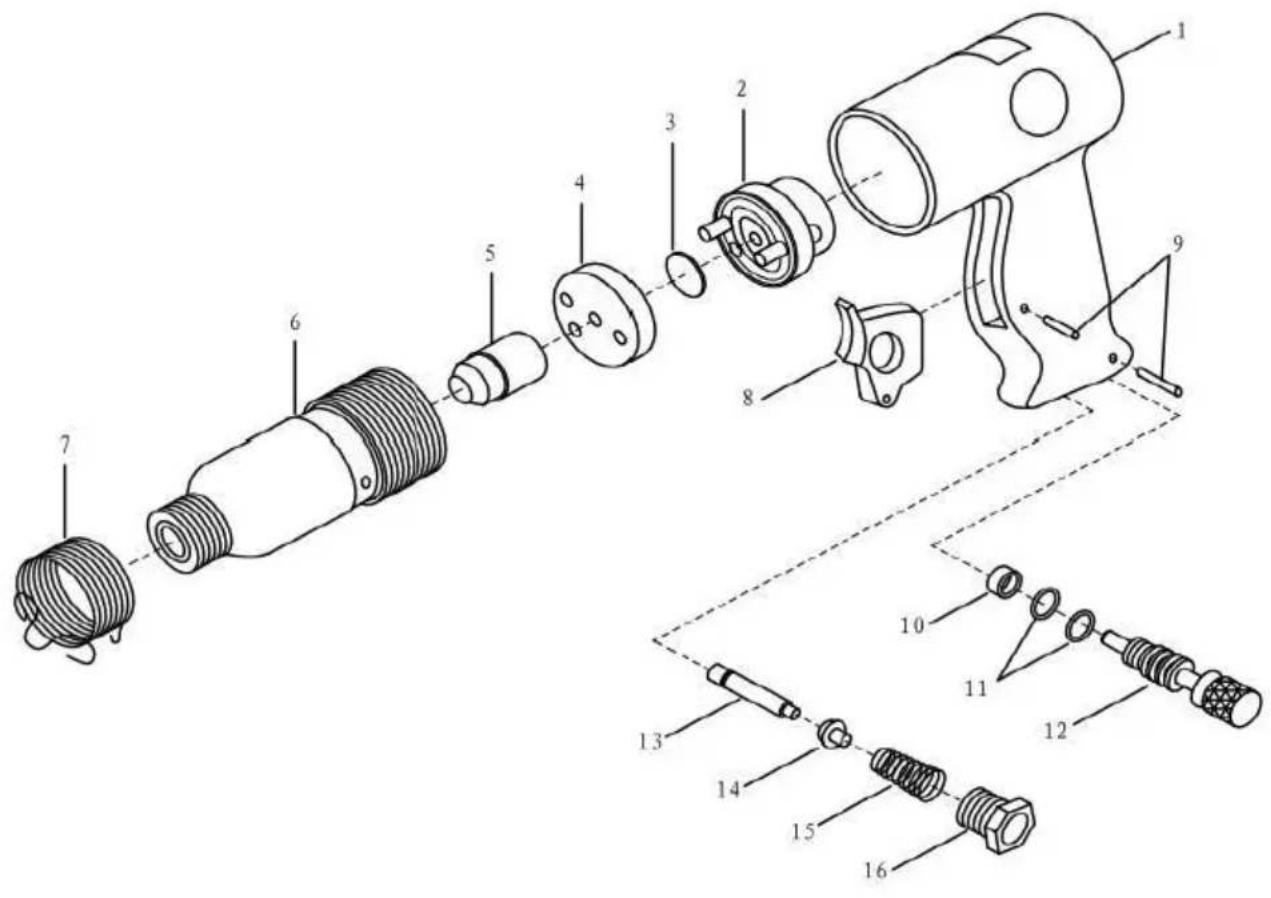

| Referentie. | Deel# | Beschrijving | HOEVEELHEID |
| 1 | WFH- 1240 -01 | Huisvesting | 1 |
| 2 | WFH-1040-02 | Afdichtklep | 1 |
| 3 | WFH-1040-03 | Klepplaat | 1 |
| 4 | WFH-1040-04 | Afdichtklepdeksel | 1 |
| 5 | - 1240 -02 | Zuiger | 1 |
| 6 | WFH- 1240 -03 | Cilinder | 1 |
| 7 | WFH-1040-07 | Lente | 1 |
| 8 | WFH-1040-08 | Trekker | 1 |
| 9 | 3*16 | Rechte speld | 1 |
| 10 | WFH-1040-09 | Gasklep | 2 |
| 11 | O - RING 8*1. | O -ring | 1 |
| 12 | WFH-1040-10 | Kleppaal afstellen | 2 |
| 13 | WFH-1040-11 | Pin | 1 |
| 14 | WFH-1040-12 | Gastoevoerklep | 1 |
| 15 | WFH-1040-13 | Conische veer | 1 |
| 16 | WFR-1060-02 | Luchtinlaatconnector | 1 |
| 17 | WFH-1040-14 | Jasje | 1 |
| MODEL NR. | WFH-1240 |
| Beitelschacht (rond) | 0,401 inch |
| Blaas per minuut | 2700 BPM |
| Luchtinlaat. | 1/4 inch |
| Luchtverbruik | 90 PSI ( 6,3 bar ) |
| GEWICHT | 2,4 kg |
| Functioneel accessoire | 7. 1 7 0MM schrapers (ronde koppen) * 4 stuks2. Luchtmondstukconnectoren (VS/Europa/Australië)*3 stuks3. Veer ronde stoelschraperzitting *1 STUKS4. olie-injector *1 STUKS |
