MANUAL DE USUARIO WFH-1240 Vevor
Modelo: Trabajo desde casa -1240
Modelo: Trabajo desde casa -1240
Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto depen del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.
 | Advertencia: Para reducir el riesgo de lesiones, el usua debe leer atentamente el manual de instrucciones. |
 | Advertencia : marcado sobre el riesgo de lesiones ocu |
 | Advertencia : marcado sobre el riesgo de pérdida audit |
 | Nunca utilice oxígeno ni otros gases envasados. |
First Time Usage
9. Preparación de una herramienta para su primera operación
Lea y siga estas instrucciones de uso antes de utilizar la herramienta. Es fundamental observar rigurosamente las precauciones de seguridad para evitar daños al equipo y garantizar la seguridad personal del usuario y de quienes trabajen cerca de la herramienta.
10. Conexión al sistema de aire comprimido
Asegúrese de que la presión del sistema de aire comprimido no supere la p máxima admisible de la herramienta de fijación. Inicialmente, ajuste la presión aire al límite inferior del rango de presión admisible recomendado (consulte DATOS TÉCNICOS).
HOW TO GET STARTED
Paso 1. Elija la pala adecuada y colóquela dentro de la máquina.
Paso 2. Aquellos que siguen la tendencia deben apretar el resorte amortigua entrar en la parte más interna de la Máquina.
Paso 3. Determine la instalación requerida del conector de aire, instale el conector de entrada de aire y el inyector de aceite
NOTA: El producto cuenta con tres tipos distintos de conectores de aire, diseñados específicamente para los modelos europeo, americano y australiano. Además, la necesidad de un inyector de aceite puede determinarse según el real.

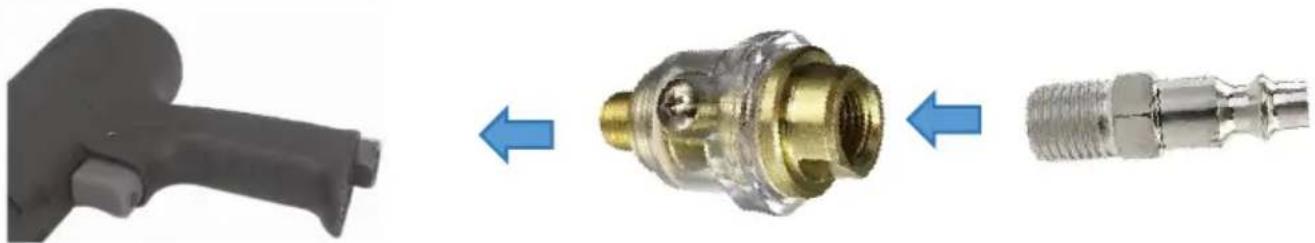

* Instalación del inyector de aceite
Como se muestra en la figura, instale el inyector de aceite y el conector de secuencia
* Para uso con inyector de aceite.
 |  |

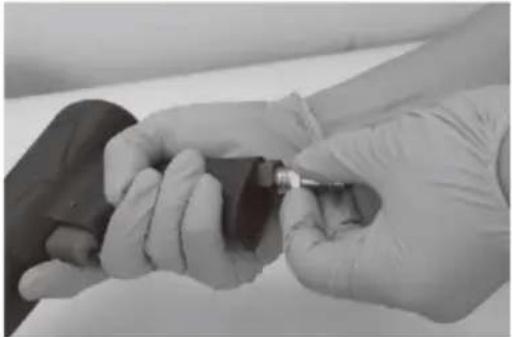

| 1. Afloje los tornillos del inyector de aceite. | 2. Agregue aceite lubricante |
NOTA: El aceite lubricante, los accesorios y las herramientas especificados en instrucciones de funcionamiento, excluyendo aquellos elementos enumerados en
la lista de accesorios, deben ser adquiridos por el cliente de forma independ
NOTA: El producto ilustrado es solo una guía de instalación. El producto rea puede variar y está sujeto a las especificaciones del artículo adquirido.
- Desconecte la herramienta del compresor antes de realizar cualquier ajust eliminar atascos, realizar servicio y mantenimiento, reubicar y durante períodos inactividad.
- La lubricación regular es esencial. Si su herramienta no cuenta con un engrasador automático en línea, agregue de 2 a 6 gotas de aceite para herramientas neumáticas en la entrada de aire antes de cada jornada laboral después de 2 horas de uso continuo, según las características de la pieza de fijación utilizada.
- Las herramientas neumáticas deben inspeccionarse periódicamente y cualquier pieza desgastada o rota debe reemplazarse para garantizar su funcionamiento seguro y eficiente. Revise y reemplace todas las juntas tóricas sellos, etc., que estén dañados. Apriete todos los tornillos y tapas para evita lesiones personales. Este mantenimiento debe ser realizado por un experto cualificado.
- Realice inspecciones periódicas para verificar el libre movimiento del gatillo el resorte y la boquilla de aire para garantizar que el sistema seguro esté o y funcional: sin piezas sueltas ni faltantes, ni piezas de construcción o almacenamiento.
- Mantenga el cargador y la punta de la herramienta limpios y libres de suciedad, pelusa o partículas abrasivas.

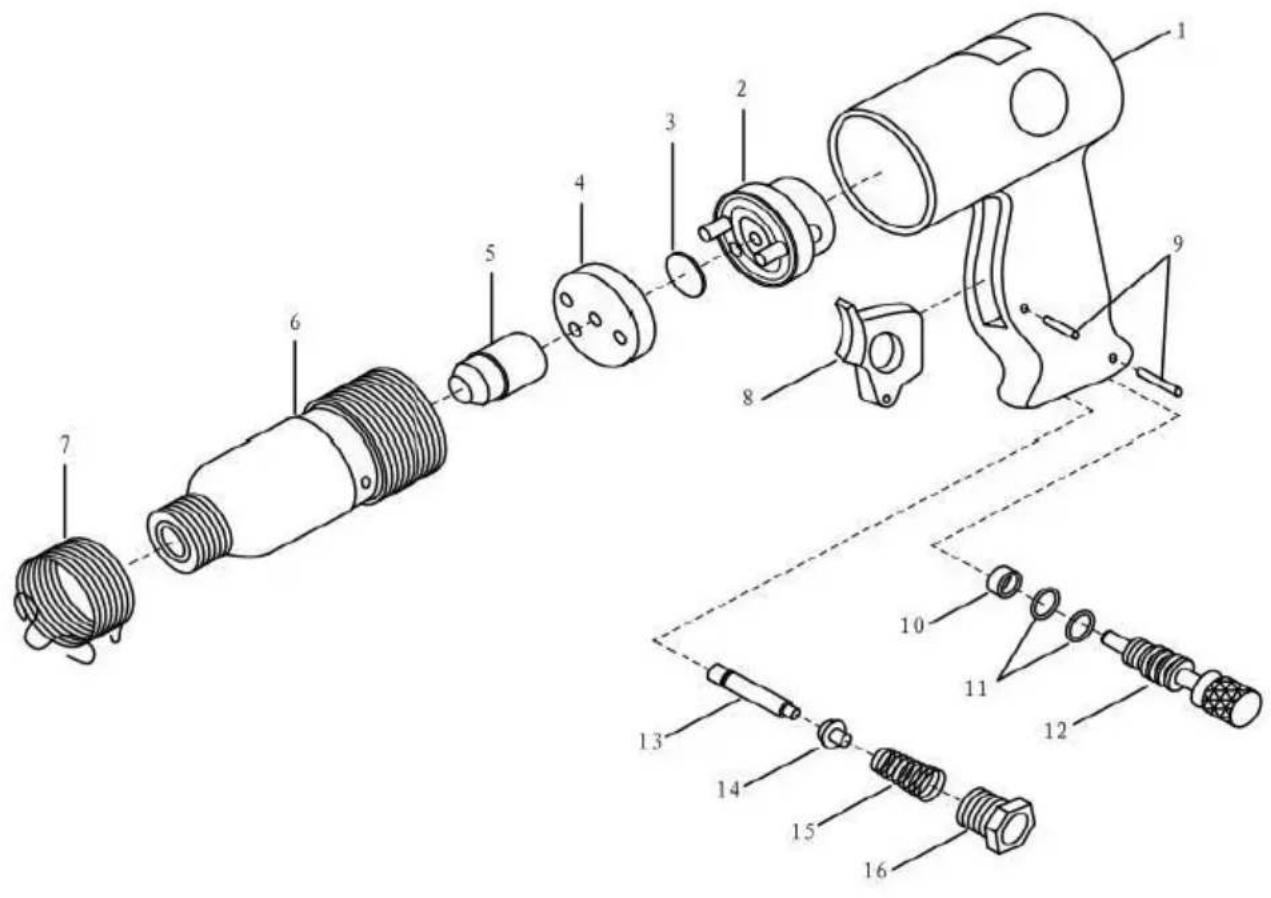

SCHEMATIC&PART LIST
| Árbitro. | Parte# | Descripción | CANTIDAD |
| 1 | Trabajo desde casa 1240-01 | Alojamiento | 1 |
| 2 | Trabajo desde casa-1040-02 | Válvula de sellado | 1 |
| 3 | Trabajo desde casa-1040-03 | Placa de válvula | 1 |
| 4 | Trabajo desde casa-1040-04 | Tapa de la válvula de sellado | 1 |
| 5 | Trabajo desde casa 1240-02 | Pistón | 1 |
| 6 | Trabajo desde casa 1240-03 | Cilindro | 1 |
| 7 | Trabajo desde casa-1040-07 | Primavera | 1 |
| 8 | Trabajo desde casa-1040-08 | Desencadenar | 1 |
| 9 | 3*16 | Alfiler recto | 1 |
| 10 | Trabajo desde casa-1040-09 | Válvula de mariposa | 2 |
| 11 | ANILLO TÓRICO 8*1 | Junta tórica | 1 |
| 12 | Trabajo desde casa-1040-10 | Ajuste del poste de la válvula | 2 |
| 13 | Trabajo desde casa-1040-11 | Alfiler | 1 |
| 14 | Trabajo desde casa-1040-12 | Válvula de admisión de gas | 1 |
| 15 | Trabajo desde casa-1040-13 | Resorte cónico | 1 |
| 16 | WFR-1060-02 | Conector de entrada de aire | 1 |
| 17 | Trabajo desde casa-1040-14 | Chaqueta | 1 |
| NÚMERO DE MODELO | Trabajo desde casa-1240 |
| Vástago de cincel(redondo) | 0,401 pulgadas |
| Golpes por minuto | 2700 BPM |
| Entrada de aire. | 1/4 de pulgada |
| Consumo de aire | 90 PSI ( 6,3 bares ) |
| PESO | 2,4 kg |
| Accesorio funcional | 5. 1 raspador de 7,0 mm (cabezas redondas) * piezas2. Conectores de boquilla de aire (EE.UU./Europa/Australia) *3 piezas3. Asiento raspador de asiento redondo de resorte PCS4. inyector de aceite * 1 ud. |
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730
