BEDIENUNGSANLEITUNG WFH-1240 Vevor
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.
 | Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen. |
 | Warnung - Kennzeichnung bezüglich der Gefahr von Augenverletzungen |
 | Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko |
 | niemals Sauerstoff oder andere Flaschengase |
First Time Usage
5. Vorbereiten eines Werkzeugs für den ersten Betrieb
Bitte lesen und befolgen Sie diese Bedienungsanleitung vor der Inbetriebnahme Grundlegende Sicherheitshinweise müssen stets strikt eingehalten werden, um Schäden am Gerät zu vermeiden und die persönliche Sicherheit des Anwende sowie anderer Personen im Umfeld des Geräts zu gewährleisten.
6. Anschluss an das Druckluftnetz
Stellen Sie sicher, dass der Druck der Druckluftanlage den maximal zulässiger Druck des Eintreibgeräts nicht überschreitet. Stellen Sie den Luftdruck zunächst auf den unteren Bereich des empfohlenen zulässigen Druckbereichs ein (siehe TECHNISCHE DATEN).
HOW TO GET STARTED

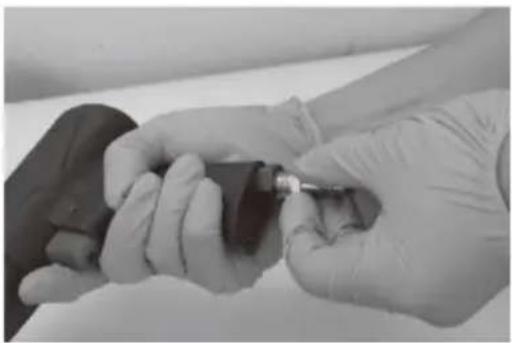

Schritt 1. Wählen Sie die passende Schaufel aus und positionieren Sie diese der Maschine.
Schritt 2. Wer dem Trend folgt, sollte die Stoßdämpferfeder festziehen und in innersten Teil der Maschine gelangen.
Schritt 3. Bestimmen Sie die erforderliche Installation des Luftanschlusses. Installieren Sie den Lufteinlassanschluss und den Ölinjektor
HINWEIS: Das Produkt verfügt über drei verschiedene Luftanschlusstypen, die speziell für europäische, amerikanische und australische Modelle entwickelt wurden. Die Notwendigkeit eines Ölinjektors kann je nach Anwendungsfall ermittelt werden.
\* Installation des Ölinjektors

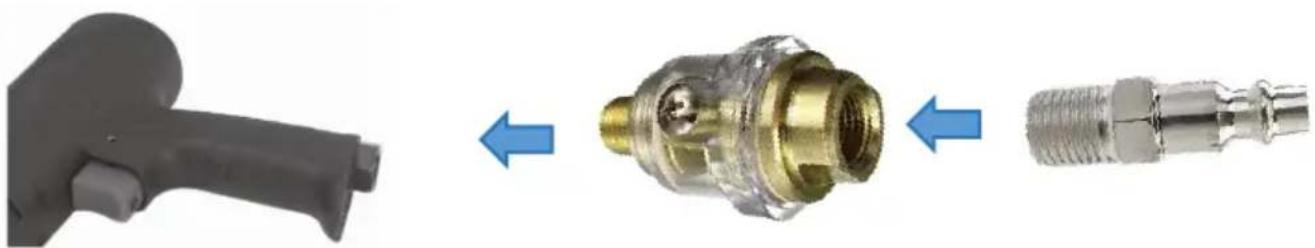

Installieren Sie den Ölinjektor und den Luftanschluss nacheinander, wie in der Abbildung gezeigt
\* Zur Verwendung mit einem Ölinjektor
 |  |
| 1. Lösen Sie die Schrauben des Ölinjektors | 2. Schmieröl hinzufügen |
HINWEIS: Das in der Betriebsanleitung angegebene Schmieröl, Zubehör und
Werkzeug, mit Ausnahme der in der Zubehörliste aufgeführten Artikel, muss vor Kunden selbst beschafft werden.
HINWEIS: Das abgebildete Produkt dient lediglich als Installationsanleitung. Das tatsächliche Produkt kann abweichen und unterliegt den Spezifikationen des gekauften Artikels.
- Trennen Sie das Werkzeug vom Kompressor, bevor Sie Einstellungen vornehmen, Blockierungen beseitigen, Service- und Wartungsarbeiten durchführen, es umstellen oder während Betriebspausen.
- Regelmäßiges Schmieren ist unerlässlich. Wenn Ihr Werkzeug nicht mit einem automatischen Öler ausgestattet ist, geben Sie vor jedem Arbeitstag oder nach zwei Stunden Dauerbetrieb zwei bis sechs Tropfen Druckluftwerkzeugöl in den Lufteinlass, je nach Werkstückbeschaffenheit oder Art der verwendeten Befestigungselemente.
- Druckluftbetriebene Werkzeuge müssen regelmäßig überprüft und alle verschlissenen oder defekten Teile ausgetauscht werden, um einen sicheren ur effizienten Betrieb zu gewährleisten. Überprüfen und ersetzen Sie alle beschädigten O-Ringe, Dichtungen usw. Ziehen Sie alle Schrauben und Kappen fest, um Verletzungen zu vermeiden. Diese Wartung sollte von einem qualifizier Fachmann durchgeführt werden.
- Überprüfen Sie regelmäßig die freie Bewegung von Auslöser, Feder und Luftdüse, um sicherzustellen, dass das Sicherheitssystem vollständig und funktionsfähig ist: keine losen oder fehlenden Teile, keine Bau- oder Lagerteile
- Halten Sie Magazin und Spitze des Werkzeugs sauber und frei von Schr Fusseln oder Schleifpartikeln.

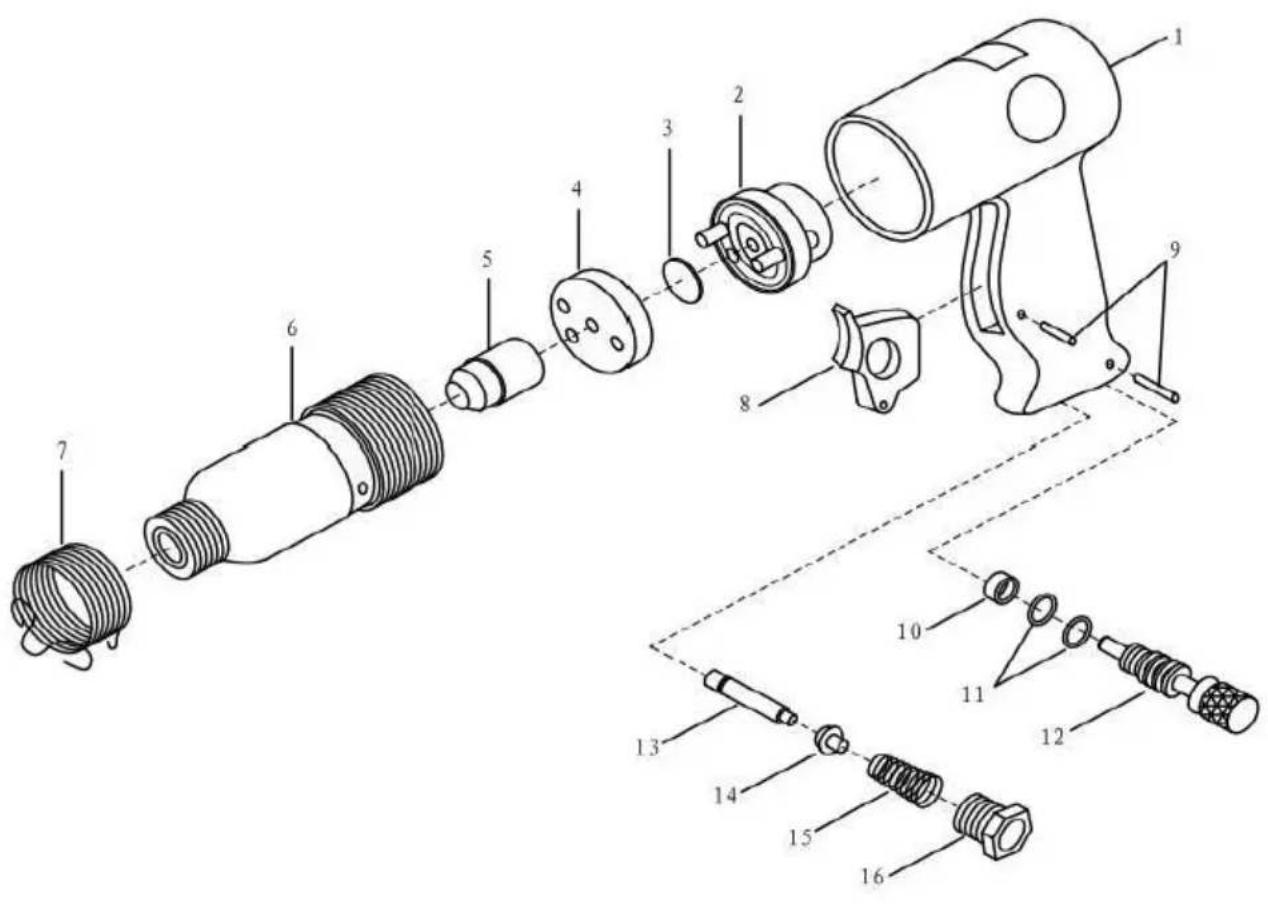

SCHEMATIC&PART LIST
| Art.-Nr. | Teil# | Beschreibung | Menge |
| 1 | WFH- 1240 -01 | Gehäuse | 1 |
| 2 | WFH-1040-02 | Dichtungsventil | 1 |
| 3 | WFH-1040-03 | Ventilplatte | 1 |
| 4 | WFH-1040-04 | Dichtungsventildeckel | 1 |
| 5 | WFH- 1240 -02 | Kolben | 1 |
| 6 | WFH- 1240 -03 | Zylinder | 1 |
| 7 | WFH-1040-07 | Frühling | 1 |
| 8 | WFH-1040-08 | Auslösen | 1 |
| 9 | 3*16 | Zylinderstift | 1 |
| 10 | WFH-1040-09 | Drosselklappe | 2 |
| 11 | O - RING 8*1,9 | O -Ring | 1 |
| 12 | WFH-1040-10 | Einstellen des Ventilpols | 2 |
| 13 | WFH-1040-11 | Stift | 1 |
| 14 | WFH-1040-12 | Gaseinlassventil | 1 |
| 15 | WFH-1040-13 | Kegelfeder | 1 |
| 16 | WFR-1060-02 | Lufteinlassanschluss | 1 |
| 17 | WFH-1040-14 | Jacke | 1 |
| MODELL NR | WFH-1240 |
| Meißelschaft (rund) | 0,401 Zoll |
| Schläge pro Minute | 2700 BPM |
| Lufteinlass. | 1/4 Zoll |
| Luftverbrauch | 90 PSI ( 6,3 Bar ) |
| GEWICHT | 2,4 kg |
| Funktionelles Zubehör | 3. 1 7 0MM Schaber (runde Köpfe) * 4 STÜCK2. Luftdüsenanschlüsse (USA/Europa/Australien) *3STÜCK3. Feder runder Sitzschabersitz * 1 STÜCK4. Ölinjektor * 1 STÜCK |
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
| EC | REP |
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main
| UK | REP |
YH CONSULTING LIMITED.
