WFH-1240 - Młot wyburzeniowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Młot pneumatyczny (dłuto)
Marka	Vevor
Model	WFH-1240
Waga	2,4 kg
Zasilanie	Sprężone powietrze (pneumatyczne)
Zalecane ciśnienie powietrza	90 PSI (6,3 bara)
Zużycie powietrza	90 PSI (6,3 bara)
Wlot powietrza	1/4 cala
Uderzenia na minutę	2700 BPM
Trzon dłuta (okrągły)	0,401 cala (10,2 mm)
Główne funkcje	Dłutowanie, lekka rozbiórka, skrobanie
Dołączone akcesoria	4 skrobaki 7 mm (okrągłe główki), 3 złącza powietrza (EU/US/AU), 1 okrągłe gniazdo skrobaka ze sprężyną, 1 wtryskiwacz oleju
Konserwacja i czyszczenie	Regularne smarowanie przez wtryskiwacz oleju, czyszczenie wlotu powietrza i nosa narzędzia
Bezpieczeństwo	Obowiązkowe noszenie okularów i ochrony słuchu, odłączyć od kompresora przed konserwacją
Cięści zamienne i możliwość naprawy	O-ring, zawór, tłok, cylinder, sprężyna (odniesienia na schemacie)
Informacje ogólne	Producent: Shanghaimuxinmuyeyouxiangongsi; Importerzy w AU, US i EU

Często zadawane pytania - WFH-1240 Vevor

Jak smarować młot pneumatyczny Vevor WFH-1240?

Dodaj 2 do 6 kropli oleju do narzędzi pneumatycznych do wlotu powietrza przed każdym dniem pracy lub po 2 godzinach ciągłego użytkowania. W razie potrzeby użyj dołączonego wtryskiwacza oleju.

Jakie ciśnienie powietrza jest zalecane dla WFH-1240?

Maksymalne dopuszczalne ciśnienie wynosi 90 PSI (6,3 bara). Zacznij od dolnej granicy zalecanego zakresu.

Jakie akcesoria są dołączone do młota?

Zestaw zawiera: 4 skrobaki 7 mm (okrągłe główki), 3 złącza powietrza (Europa, USA, Australia), 1 okrągłe gniazdo skrobaka ze sprężyną i 1 wtryskiwacz oleju.

Jak zainstalować złącze powietrza na młocie?

Wybierz złącze odpowiednie dla swojego kraju (EU/US/AU). Przykręć je do wlotu powietrza narzędzia. Jeśli używasz wtryskiwacza oleju, zamontuj go między złączem a narzędziem w kolejności pokazanej na schemacie.

Co zrobić, jeśli narzędzie nie działa prawidłowo?

Najpierw sprawdź ciśnienie powietrza i czy kompresor jest włączony. Sprawdź wlot powietrza pod kątem zatorów. Jeśli problem nie ustąpi, zdemontuj i wyczyść części wewnętrzne (zawór, tłok) lub wymień zużyte O-ringi.

Jakie środki bezpieczeństwa powinienem podjąć?

Zawsze noś okulary ochronne i ochronę słuchu. Nigdy nie kieruj dłuta w stronę osoby. Odłącz narzędzie od kompresora przed jakąkolwiek regulacją lub konserwacją. Używaj tylko suchego i czystego sprężonego powietrza.

Jak wymienić dłuto w WFH-1240?

Odłącz narzędzie od kompresora. Usuń gniazdo skrobaka ze sprężyną (jeśli jest). Włóż odpowiednie dłuto (okrągły trzon 0,401 cala) do przedniej części i zablokuj, obracając sprężynę amortyzatora.

Czy młot może być używany bez wtryskiwacza oleju?

Tak, ale wymagane jest ręczne smarowanie: dodaj 2-6 kropli oleju do wlotu powietrza przed każdym użyciem. Wtryskiwacz oleju automatyzuje ten proces.

Gdzie mogę znaleźć części zamienne do tego modelu?

Części zamienne są wymienione na schemacie w instrukcji (ref. WFH-1240-01 do WFR-1060-02). Skontaktuj się z producentem lub autoryzowanym dealerem Vevor, aby zamówić O-ringi, tłoki itp.

Jaka jest częstotliwość uderzeń dłuta na minutę?

Młot dostarcza 2700 uderzeń na minutę (BPM) przy zalecanym ciśnieniu powietrza 90 PSI.

INSTRUKCJA OBSŁUGI WFH-1240 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
	Ostrzeżenie - oznaczenie dotyczące ryzyka uszkodzenia
	Ostrzeżenie - oznaczenie dotyczące ryzyka utraty słuchu
	Nigdy nie używaj tlenu ani innych gazów w butlach.

First Time Usage

11. Przygotowanie narzędzia do pierwszego użycia

Przed użyciem narzędzia należy przeczytać i stosować się do niniejszej Instruł obsługi. Podstawowe środki ostrożności muszą być zawsze ściśle przestrzegane aby zapobiec uszkodzeniu sprzętu i zapewnić bezpieczeństwo osobiste użytkownika, a także innych osób pracujących w pobliżu miejsca operacji.

12. Podłączenie do układu sprężonego powietrza

Upewnij się, że ciśnienie dostarczane przez układ sprężonego powietrza nie przekracza maksymalnego dopuszczalnego ciśnienia narzędzia do wbijania elementów złącznych. Początkowo ustaw ciśnienie powietrza na dolną granicę zalecanego dopuszczalnego zakresu ciśnienia (patrz DANE TECHNICZNE).

HOW TO GET STARTED

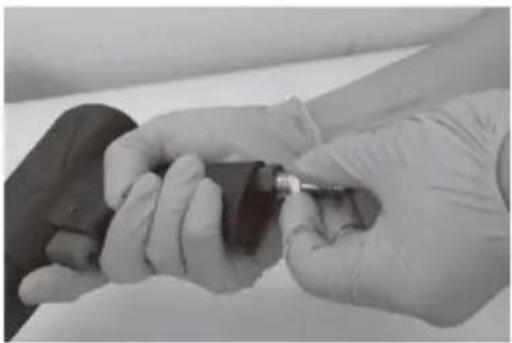

Krok 1. Wybierz odpowiednią łopatę i umieść ją w maszynie.

Krok 2. Ci, którzy podażają za trendem, powinni naciągnąć sprężynę amortyzującą i wejść do najgłębszej części Maszyny.

Krok 3. Określ wymaganą instalację złącza powietrza, zamontuj złącze wlotu powietrza i wtryskiwacz oleju

UWAGA: Produkt oferuje trzy różne typy złączy powietrza, specjalnie zaprojektowane do europejskich, amerykańskich i australijskich stylów. Ponadto konieczność zastosowania wtryskiwacza oleju można ustalić na podstawie rzeczywistego scenariusza użytkowania.

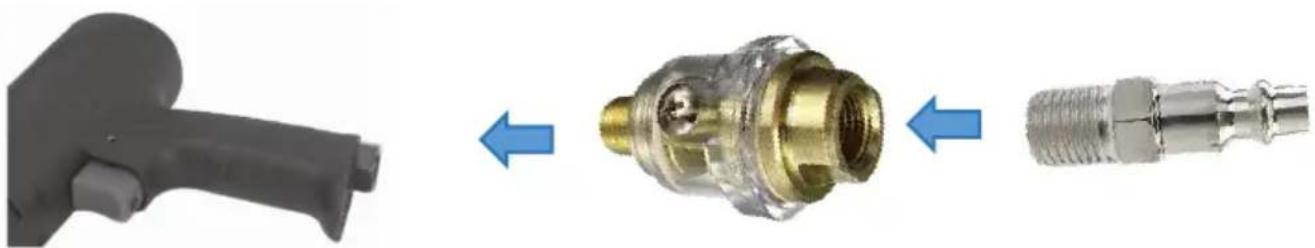

\* Montaż wtryskiwaczy oleju

Jak pokazano na rysunku, zamontuj wtryskiwacz oleju i złącze powietrza w kolejności pokazanej na rysunku.

\* Do stosowania z wtryskiwaczem oleju

1. Odkreć śruby wtryskiwacza oleju

2. Dodaj olej smarujący

UWAGA: Olej smarowy, akcesoria i narzędzia określone w instrukcji obsługi, z wyłączeniem pozycji wymienionych na liście akcesoriów, muszą zostać nabyte

przez klienta we własnym zakresie.

UWAGA: Ilustrowany produkt służy wyłącznie celom instalacyjnym. Rzeczywisty produkt może się różnić i podlega specyfikacjom zakupionego przedmiotu.

1. Przed przystąpieniem do regulacji, usuwania zacięć, wykonywania czynności serwisowych i konserwacyjnych, zmiany miejsca oraz na czas przerw w pracy należy odłączyć narzędzie od sprężarki.
2. Regularne smarowanie jest niezbędne. Jeśli Twoje narzędzie nie jest wyposażone w automatyczny smarownik liniowy, dodaj 2 lub 6 kropli oleju do narzędzi pneumatycznych do wlotu powietrza przed każdym dniem roboczym lu po 2 godzinach ciągłego użytkowania, w zależności od charakterystyki obrabianego przedmiotu lub rodzaju używanych elementów złącznych.
3. Narzędzia pneumatyczne muszą być regularnie sprawdzane, a wszelkie zużyte lub uszkodzone części muszą zostać wymienione, aby zapewnić

bezpieczną i wydajną pracę narzędzia. Sprawdź i wymień wszystkie uszkodzone

pierścienie uszczelniające, uszczelki itp. Dokręć wszystkie śruby i zaślepki, aby zapobiec obrażeniom ciała. Konserwację tę powinien wykonywać wykwalifikowany ekspert.
29. Regularnie sprawdzaj swobodę ruchu spustu, sprężyny i dyszy powietrznej, aby upewnić się, że system bezpieczeństwa jest kompletny i funkcjonalny: nie luźnych ani brakujących części, ani części konstrukcyjnych lub magazynowych.
30. Utrzymuj magazynek i końcówkę narzędzia w czystości, bez zanieczyszcze włókien i cząstek ściernych.

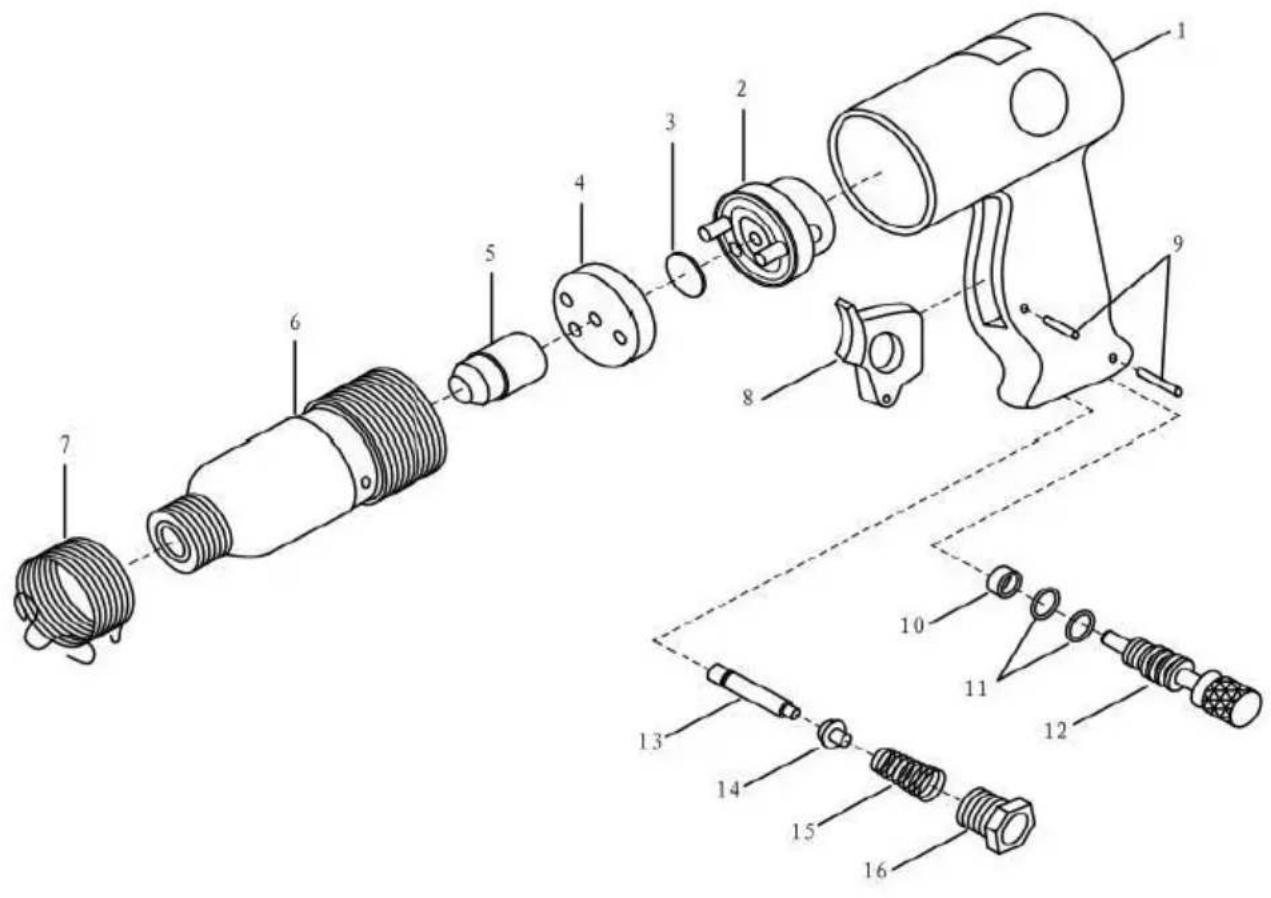

SCHEMATIC&PART LIST

Nr ref	Część#	Opis	Ilość
1	Praca zdalna- 1240-0	Mieszkania	1
2	WFH-1040-02	Zawór uszczelniający	1
3	WFH-1040-03	Płytka zaworowa	1
4	WFH-1040-04	Uszczelnienie pokrywy zaworu	1
5	Praca zdalna- 1240-0	Tłok	1
6	Praca zdalna- 1240-0	Cylinder	1
7	WFH-1040-07	Wiosna	1
8	WFH-1040-08	Spust	1
9	3*16	Szpilka prosta	1
10	WFH-1040-09	Zawór przepustnicy	2
11	Pierścieńuszczelniający 8*1,9	Pierścień uszczelniający	1
12	WFH-1040-10	Regulacja zaworu	2
13	WFH-1040-11	Szpilka	1
14	WFH-1040-12	Zawór dopływu gazu	1
15	WFH-1040-13	Sprężyna stożkowa	1
16	WFR-1060-02	Złącze wlotu powietrza	1
17	WFH-1040-14	Kurtka	1

Nr modelu	WFH-1240
Trzonek dłuta(okrągły)	0,401 cala
Uderzenie na minutę	2700 uderzeń na minutę
Wlot powietrza.	1/4 cala
Zużycie powietrza	90PSI ( 6,3 bara )
WAGA	2,4 kg
Funkcjonalny dodatek	6. 1 7 0MM skrobaki (głowice okrągłe) * 4 szt.2. Złącza dyszy powietrznej (USA/Europa/Australia)*3 szt.3. Okrągłe siedzisko sprężynowe do skrobania *14. Wtryskiwacz oleju *1 szt.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA
