BRUKSANVISNING WFH-1240 Vevor
Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.
 | Varning – För att minska risken för skador måste använda läsa instruktionsmanualen noggrant. |
 | Varning - märkning gällande risk för ögonskador |
 | Varning - märkning gällande risk för hörselnedsättning |
 | aldrig syrgas eller andra flaskgaser |
First Time Usage
15. Förbereda ett verktyg för första användningen
Läs och följ dessa bruksanvisningar innan du använder verktyget. Grundläggan säkerhetsåtgärder måste alltid noggrant följas för att förhindra skador på utrustningen och för att säkerställa användarens och andras säkerhet som arbo i närheten av arbetsplatsen.
16. Anslutning till tryckluftssystemet
Säkerställ att trycket från tryckluftssystemet inte överstiger det maximalt tillåtna trycket för fästelementets drivverktyg. Ställ in lufttrycket till den nedre delen av rekommenderade tillåtna tryckområdet (se TEKNISKA DATA).
HOW TO GET STARTED
Steg 1. Välj lämplig spade och placera den i maskinen.
Steg 2. De som följer trenden bör dra åt den stötdämpande fjädern och gå maskinens innersta del.
Steg 3. Bestäm den nödvändiga installationen av luftanslutningen, installera luftinloppsanslutningen och oljeinsprutaren
OBS! Produkten har tre olika typer av luftkopplingar, speciellt utformade för a passa europeiska, amerikanska och australiska modeller. Dessutom kan behove av en oljeinjektor fastställas baserat på den faktiska användningssituationen.
Montera oljeinjektorn och luftkopplingen i ordningsföljd, som visas på bilden.
* För användning med oljeinjektor
 |  |
| 1. Lossa skruvarna på oljeinjektorn | 2. Tillsätt smörjolja |
OBS: Smörjolja, tillbehör och verktyg som anges i bruksanvisningen, exklusive artiklar som anges i tillbehörslistan, måste anskaffas av kunden själv.
OBS: Den illustrerade produkten är endast avsedd som installationsguide. Den faktiska produkten kan variera och är beroende av specifikationerna för den k
varan.
- Koppla bort verktyget från kompressorn innan du gör några justeringar, åtgärdar stopp, utför service och underhåll, flyttar det och under perioder då inte är i drift.
- Regelbunden smörjning är avgörande. Om ditt verktyg inte är utrustat med automatisk smörjanordning i ledningen, tillsätt 2 eller 6 droppar pneumatisk verktygsolja i luftintaget före varje arbetsdag eller efter 2 timmars kontinuerlig användning, beroende på arbetsstyckets egenskaper eller vilken typ av fästelement som används.
- Luftdrivna verktyg måste inspekteras regelbundet och alla slitna eller trasig delar måste bytas ut för att säkerställa att verktyget fungerar säkert och effek Kontrollera och byt ut alla skadade O-ringar, tätningar etc. Dra åt alla skruva lock för att förhindra personskador. Detta underhåll bör utföras av en kvalifice expert.
- Gör regelbunden inspektion av avtryckaren, fjädern och luftmunstycket för säkerställa att det är komplett och funktionellt: inga lösa eller saknade delar, bygg- eller lagerdelar.
- Håll magasinet och verktygets nos rena och fria från smuts, ludd eller sl partiklar.

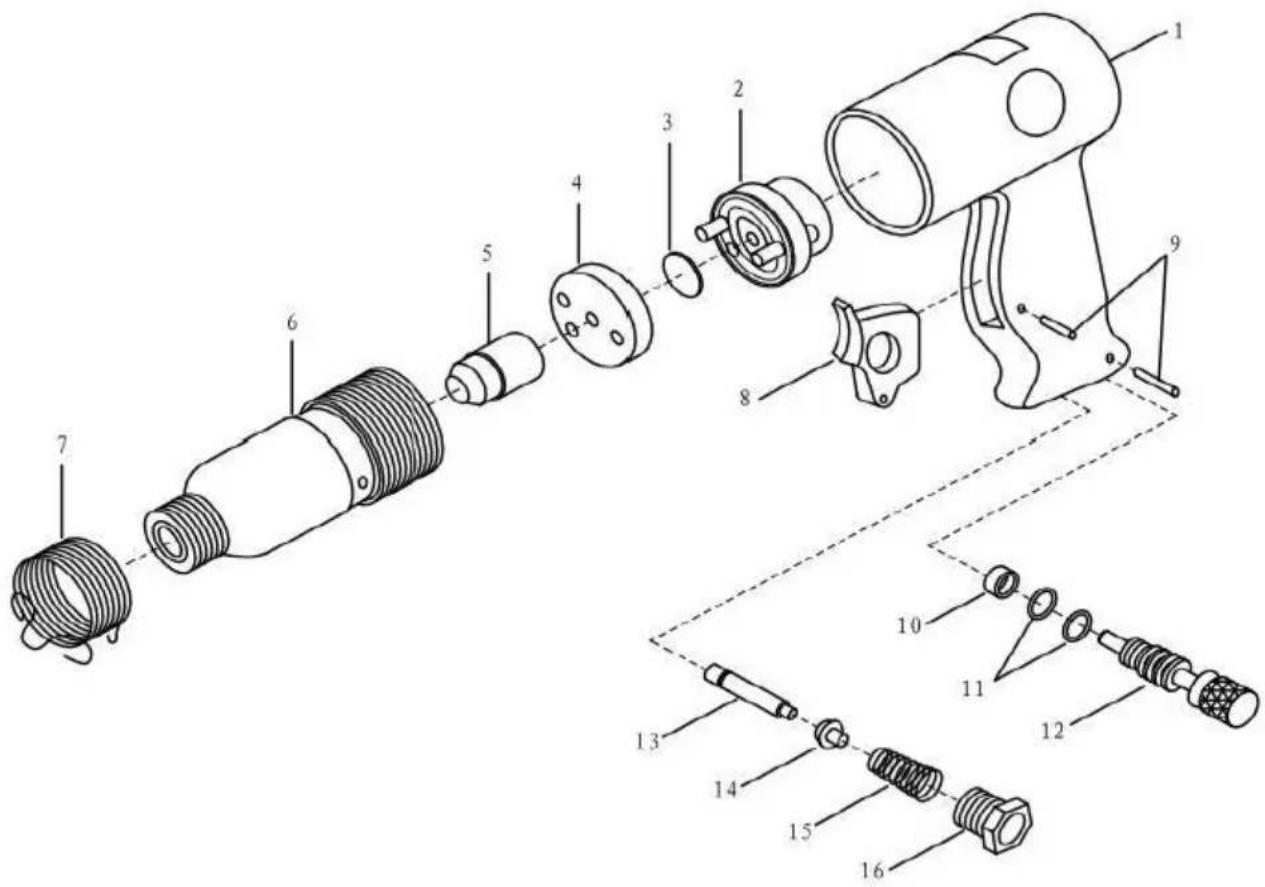

SCHEMATIC&PART LIST
| Ref. | Del# | Beskrivning | ANTAL |
| 1 | WFH - 1240-01 | Hus | 1 |
| 2 | WFH-1040-02 | Tätningsventil | 1 |
| 3 | WFH-1040-03 | Ventilplatta | 1 |
| 4 | WFH-1040-04 | Tätning av ventilens lock | 1 |
| 5 | WFH - 1240-02 | Kolv | 1 |
| 6 | WFH - 1240-03 | Cylinder | 1 |
| 7 | WFH-1040-07 | Fjädra | 1 |
| 8 | WFH-1040-08 | Utlösare | 1 |
| 9 | 3*16 | Rak stift | 1 |
| 10 | WFH-1040-09 | Gasspjäll | 2 |
| 11 | O - RING 8*1.9 | O -ring | 1 |
| 12 | WFH-1040-10 | Justering av ventilpol | 2 |
| 13 | WFH-1040-11 | Stift | 1 |
| 14 | WFH-1040-12 | Gasinsläppsventil | 1 |
| 15 | WFH-1040-13 | Konisk fjäder | 1 |
| 16 | WFR-1060-02 | Luftinloppskontakt | 1 |
| 17 | WFH-1040-14 | Jacka | 1 |
