MANUALE UTENTE WFH-1240 Vevor
Modello: Lavoro da casa - 1240
Modello: Lavoro da casa - 1240
Queste sono le istruzioni originali, si prega di leggere attentamente tur istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in i di aggiornamenti tecnologici o software relativi al nostro prodotto.
 | Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni. |
 | Attenzione - segnaletica relativa al rischio di lesioni agli |
 | Attenzione - segnaletica relativa al rischio di perdita de |
 | mai ossigeno o altri gas in bombola |
First Time Usage
7. Preparazione di uno strumento per il primo utilizzo
Si prega di leggere attentamente e di attenersi scrupolosamente alle presenti Istruzioni per l'uso prima di utilizzare l'utensile. Le precauzioni di sicurezza fondamentali devono essere sempre rigorosamente osservate per evitare danni all'attrezzatura e per garantire la sicurezza personale dell'utente e di coloro ch lavorano nelle vicinanze.
8. Collegamento al sistema di aria compressa
Assicurarsi che la pressione fornita dal sistema di aria compressa non superi pressione massima consentita per l'utensile di avvitamento. Inizialmente, impostare la pressione dell'aria al limite inferiore dell'intervallo di pressione consentito raccomandato (fare riferimento ai DATI TECNICI).
HOW TO GET STARTED
Fase 1. Scegliere la pala adatta e posizionarla all'interno della macchina.
Fase 2. Chi segue la tendenza deve stringere la molla ammortizzatrice ed er nella parte più interna della Macchina.

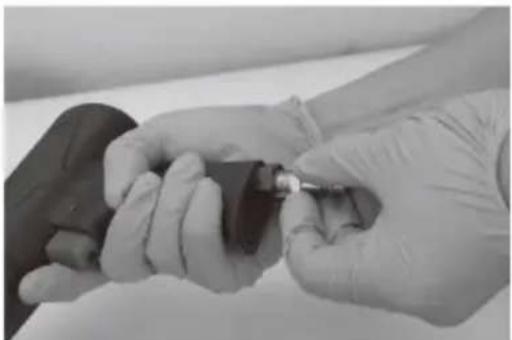

Fase 3. Determinare l'installazione richiesta del connettore dell'aria, installare il connettore di ingresso dell'aria e l'iniettore dell'olio
NOTA: Il prodotto vanta tre diverse tipologie di connettori aria, specificamente progettati per adattarsi ai modelli europei, americani e australiani. Inoltre, la necessità di un iniettore d'olio può essere valutata in base all'effettivo scenario utilizzo.

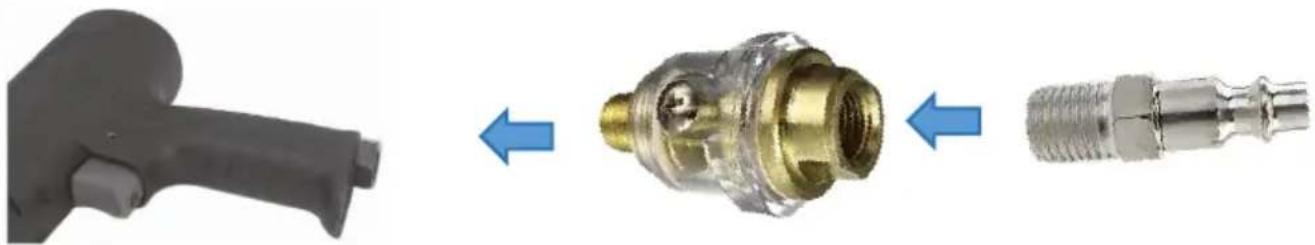

* Installazione dell'iniettore di olio
Come mostrato in figura, installare in sequenza l'iniettore dell'olio e il connetto dell'aria
* Da utilizzare con un iniettore di olio
| 1. Allentare le viti dell'iniettore dell'olio | 2. Aggiungere olio lubrificar |
NOTA: l'olio lubrificante, gli accessori e gli utensili specificati nelle istruzioni p
l'uso, esclusi gli articoli elencati nell'elenco degli accessori, devono essere acquistati autonomamente dal cliente.
NOTA: il prodotto illustrato è puramente indicativo per l'installazione. Il prodotto reale può variare ed è soggetto alle specifiche dell'articolo acquistato.
- Scollegare l'utensile dal compressore prima di effettuare qualsiasi regolazioni rimuovere inceppamenti, eseguire interventi di manutenzione e assistenza, spostarlo e durante i periodi di inutilizzo.
- La lubrificazione regolare è essenziale. Se l'utensile non è dotato di un oliatore automatico in linea, aggiungere 2 o 6 gocce di olio per utensili pneu nell'ingresso dell'aria prima di ogni giornata di lavoro o dopo 2 ore di utilizzo continuo, a seconda delle caratteristiche del pezzo in lavorazione o del tipo c elementi di fissaggio utilizzati.
- Gli utensili pneumatici devono essere ispezionati regolarmente e qualsiasi parte usurata o rotta deve essere sostituita per garantirne il funzionamento sido ed efficiente. Controllare e sostituire tutti gli O-ring, le guarnizioni, ecc. danneg Serrare tutte le viti e i tappi per evitare lesioni personali. Questa manutenzioni deve essere eseguita da un esperto qualificato.
- Eseguire controlli regolari per verificare il libero movimento del grilletto, de molla e dell'ugello dell'aria, per garantire che il sistema sia completo e funzio nessuna parte allentata o mancante, nessuna parte di montaggio o di stoccag
- Mantenere il caricatore e la punta dell'utensile puliti e privi di polvere, la o particelle abrasive.

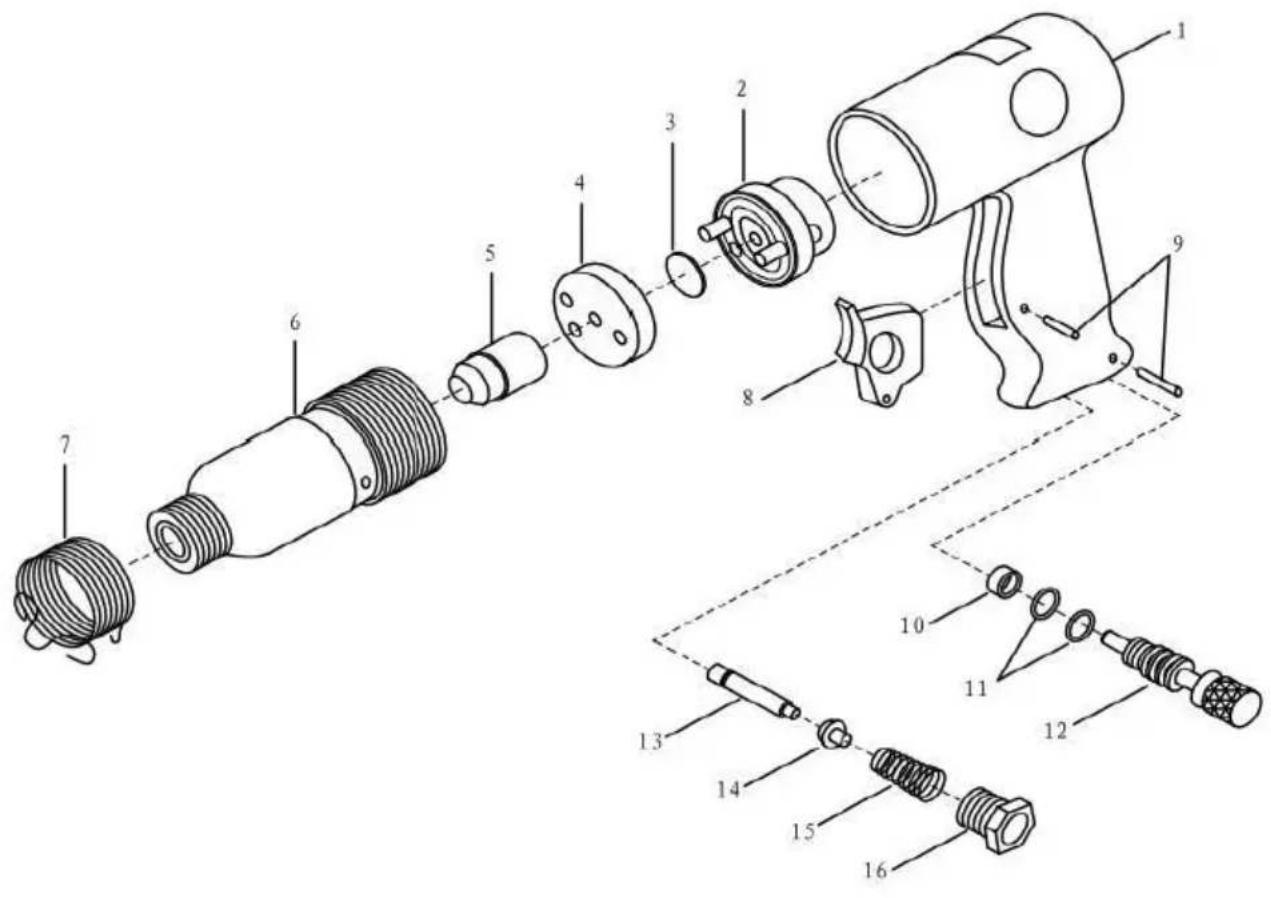

SCHEMATIC&PART LIST
| Rif. | Parte# | Descrizione | QUANTITÀ |
| 1 | Lavoro da casa - 12-01 | Alloggiamento | 1 |
| 2 | WFH-1040-02 | Valvola di tenuta | 1 |
| 3 | WFH-1040-03 | Piastra valvola | 1 |
| 4 | WFH-1040-04 | Coperchio della valvola di tenuta | 1 |
| 5 | Lavoro da casa - 12-02 | Pistone | 1 |
| 6 | Lavoro da casa - 12-03 | Cilindro | 1 |
| 7 | WFH-1040-07 | Primavera | 1 |
| 8 | WFH-1040-08 | Grilletto | 1 |
| 9 | 3*16 | Perno dritto | 1 |
| 10 | WFH-1040-09 | Valvola a farfalla | 2 |
| 11 | ANELLO DI TENUTA8*1.9 | O -ring | 1 |
| 12 | WFH-1040-10 | Regolazione del palo della valvol | 2 |
| 13 | WFH-1040-11 | Spillo | 1 |
| 14 | WFH-1040-12 | Valvola di ammissione del gas | 1 |
| 15 | WFH-1040-13 | Molla conica | 1 |
| 16 | WFR-1060-02 | Connettore di ingresso dell'aria | 1 |
| 17 | WFH-1040-14 | Giacca | 1 |
| MODELLO N. | WFH-1240 |
| Scalpello (rotondo) | 0,401 pollici |
| Colpi al minuto | 2700 battiti al minuto |
| Presa d'aria. | 1/4 di pollice |
| Consumo d'aria | 90 PSI ( 6,3 bar ) |
| PESO | 2,4 kg |
| Accessorio funzionale | 4. 1 raschietto da 7,0 mm (teste rotonde) * 4 p2. Connettori per ugelli dell'aria (USA/Europa/Australia) *3 pezzi3. Raschietto per sedile rotondo a molla *1 pz4. iniettore di olio * 1 pz |
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
