Type product	Reparatiezitje (creeper) met gereedschapsplateau en opstapje
Merk	Vevor
Model	XF8W218
Maximale draagvermogen	300 lb (136 kg)
Afmetingen zitje	360 x 240 mm
Afmetingen product (gemonteerd)	420 x 360 x 440 mm
Belangrijkste materialen	Staal, schuim, nylon wieltjes
Aantal wieltjes	5 (draaibaar, schroefdraadstift 2,5 inch)
Gereedschapsplateau inbegrepen	Ja
Ingebouwd opstapje	Ja
Belangrijkste functies	Mobiele zitje voor reparatie onder voertuig, gebruik als opstapje
Montage vereist	Ja, bevat alle benodigde onderdelen en gereedschap
Onderhoud en reiniging	Wekelijkse inspectie, tweemaandelijkse reiniging, maandelijkse smering
Veiligheid	Niet overschrijden van 300 lb, niet op de zitting staan, gebruik op een vlakke en stevige ondergrond
Reserveonderdelen beschikbaar	Ja, neem contact op met de klantenservice van Pro-Lift of Vevor
Herstelbaarheid	Inspectie door erkend centrum bij vermoeden van overbelasting of schade
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - XF8W218 Vevor

Hoe monteer ik het reparatiezitje Vevor XF8W218?

Volg de instructies in de handleiding: plaats het zittingkussen met de voorkant naar beneden, bevestig de zittingsteunen met de meegeleverde schroeven. Monteer vervolgens het gereedschapsplateau en de wieltjes aan het wieltjesframe, bevestig daarna de zijframes. Bevestig tenslotte de zitting en het opstapje. Gebruik de meegeleverde sleutels om goed aan te draaien.

Wat is het maximale draagvermogen van de Vevor XF8W218?

Het maximale draagvermogen is 300 lb (136 kg), inclusief gebruiker, gereedschap en uitrusting.

Kan ik de Vevor XF8W218 gebruiken als opstapje?

Ja, het kan worden gebruikt als opstapje. Zorg ervoor dat het op een stevige en vlakke ondergrond staat met alle vier de poten in contact met de grond. Leun niet te ver naar voren en overschrijd het draagvermogen niet.

Hoe reinig ik de zitting van de Vevor XF8W218?

Voor stoffen zittingen, gebruik een zachte doek bevochtigd met een mengsel van milde zeep en lauw water, vermijd te veel nat te maken. Voor leer, gebruik een lederreiniger en poets met een droge doek. Stofzuig regelmatig de spleten.

Hoe smeer ik de Vevor XF8W218?

Breng maandelijks een kleine hoeveelheid universeel vet aan op de scharnieren en draaipunten. Smeer de geleiders met een siliconen spray. Smeer de wieltjes niet.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Probeer het product niet te monteren of te gebruiken. Neem contact op met de klantenservice van Vevor via www.vevor.com/support voor vervangende onderdelen.

Kan ik op de zitting van de Vevor XF8W218 staan?

Nee, het is verboden om op het zittingkussen te staan. Dit kan ernstig letsel veroorzaken. Gebruik het alleen als zitje of als opstapje met de voeten op het ingebouwde opstapje.

Hoe onderhoud ik de wieltjes van de Vevor XF8W218?

Reinig de wieltjes regelmatig om vuil en puin te verwijderen. Smeer ze niet. Als een wieltje beschadigd is, neem dan contact op met de klantenservice voor vervanging.

Wat is het gewicht van de Vevor XF8W218?

Het exacte gewicht is niet gespecificeerd in de handleiding. Gezien de stalen constructie met wieltjes en plateau, wordt het geschat op ongeveer 10-12 kg.

Waar vind ik de volledige handleiding van de Vevor XF8W218?

De handleiding is gratis te downloaden op notice-facile.com. U kunt ook contact opnemen met Vevor via www.vevor.com/support voor een vertaalde versie.

GEBRUIKSAANWIJZING XF8W218 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt,

geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen, vergeleken met de grote topmerken, en betekenen niet per se dat dit voor alle categorieën van tools geldt die wij aanbieden. U wordt vriendelijk verzocht om te verifiëren, voordat u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

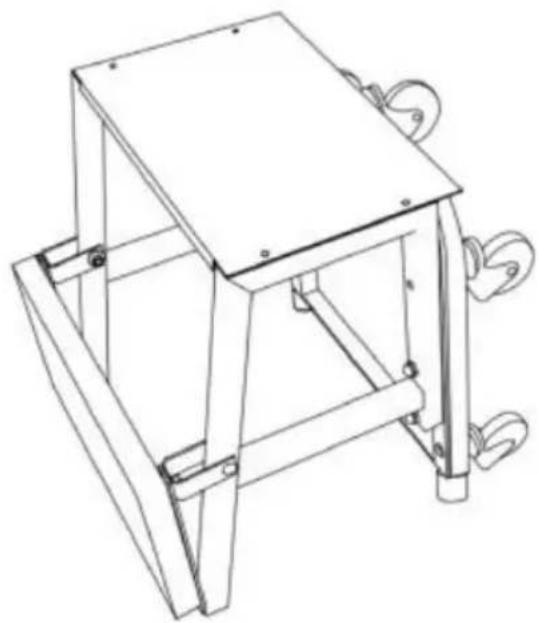

Repair Seats

Model: XF8W218

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

- Monteer het product uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.

- Houd kinderen, huisdieren en omstanders uit de buurt tijdens de montage. Afleidingen kunnen ertoe leiden dat u de controle over het gereedschap verliest, waardoor u uzelf of anderen kunt verwonden.

- Het draagvermogen en andere productcapaciteiten zijn van toepassing op het juiste en volledig gemonteerde product. Niet gebruiken indien onvolledig of onjuist gemonteerd.

Neem voorzorgsmaatregelen

- Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van het artikel spelen. Buiten bereik van kinderen bewaren.

- Gebruik de kruk en de accessoires zoals bedoeld en in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de kruk voor andere handelingen dan waarvoor deze bedoeld is, kan tot gevaarlijke situaties leiden.

- Controleer het product voor elk gebruik. Gebruik het niet als er onderdelen loszitten of beschadigd zijn.

- Overschrijd het draagvermogen van 136 kg (300 lbs) niet.

- LET OP: Wees u bewust van dynamische belasting! Plotselinge verschuivingen in de belasting kunnen kortstondig voor overmatige belasting zorgen, wat kan leiden tot productfalen.

- Bewaar ongebruikte apparatuur. Wanneer dit product niet in gebruik is, moet het op een droge plaats worden bewaard om roest te voorkomen.

- De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden besproken, kunnen niet alle mogelijke omstandigheden en situaties bestrijken die zich kunnen voordoen. Het

moet door de operator worden begrepen dat gezond verstand en voorzichtigheid factoren zijn die niet in het product kunnen worden ingebouwd, maar door de gebruiker moeten worden geleverd.

WAARSCHUWING: Ga niet op de krukmat staan. Dit kan ernstig letsel veroorzaken.

voorkomen.

TECHNISCHE PARAMETERS

Model	XF8W218
Nominale belasting (lbs)	300
Zitmaat (mm)	360*240
Productgrootte (mm)	420*360*440

ONDERDELENLIJST

Dee I	Beschrijving	afbeelding	Ho eel heid
1	Schroefstangzwenkwielen met een diameter van inch		5
2	Schroeven (met een specificatie van M8*60mm)		4
3	Schroeven (met een specificatie van M6*16mm)		10
4	Schroeven (met een specificatie van M6*40mm)		2
5	Dopmoeren (met een specificatie van M8)		4
6	Borgmoeren (met een specificatie van M6)		2
7	Ringen (met een diameter van 8 mm)		4
8	Ringetjes (met een diameter van 6mm)		4
9	Steeksleutels		1
10	inbussleutel		1

VEILIGHEID EN ALGEMENE INFORMATIE

Bewaar deze instructies.

Voor uw veiligheid dient u de informatie die op deze website wordt vermeld te lezen, te begrijpen en op te volgen voordat u het apparaat gebruikt. De eigenaar/bediener moet een begrip hebben van het apparaat, de werkingskenmerken en veiligheidsinstructies voordat hij de apparatuur bedient. De eigenaar en/of bediener moet zich ervan bewust zijn dat het gebruik en het repareren van dit product speciale vaardigheden en kennis vereisen. De instructies en veiligheidsinformatie moeten worden gelezen en besproken met de operator in de moedertaal van de operator, waarbij ervoor wordt gezorgd dat de operator de taal en de inhoud begrijpt, voordat het gebruik van de apparatuur is toegestaan. Als er twijfel bestaat over het veilige en juiste gebruik van deze apparatuur, het apparaat onmiddellijk uit gebruik nemen.

Controleer voor elk gebruik.

Niet gebruiken bij abnormale omstandigheden zoals gebarsten lassen, beschadigde, losse of ontbrekende onderdelen. Alle apparatuur die op enigerlei wijze beschadigd lijkt, versleten blijkt te zijn of abnormaal functioneert, moet uit bedrijf worden genomen totdat het is gerepareerd. Als de apparatuur is blootgesteld aan een explosie of als vermoeden bestaat dat deze is blootgesteld aan een explosie of een abnormale belasting of schok, dient u het gebruik onmiddellijk te staken totdat het is geïnspecteerd door een door de fabriek geautoriseerde reparatiewerkplaats (neem contact op met distributeur of fabrikant voor

geautoriseerde reparatiefaciliteiten). Het wordt aanbevolen om jaarlijks een inspectie uit te voeren door een geautoriseerde reparatiewerkplaats. Etiketten en gebruikershandleidingen zijn verkrijgbaar bij de fabrikant.

WAARSCHUWING

• Lees, begrijp en volg alle instructies voordat u dit apparaat gebruikt.
• Gebruik nooit een opstapje/klimplankje dat beschadigd is.
• Verwijder modder, vet, olie of gladde vloeistoffen voordat u het klimplankje/opstapje gebruikt.
• Overschrijd de nominale capaciteit niet. De nominale capaciteit is 30 (inclusief gebruiker, gereedschap en apparatuur).
• Ga rustig zitten. Vermijd schokbelastingen door springen of vallen op het apparaat. Ga niet op de stoel staan.
• Wanneer het apparaat als opstapje wordt gebruikt, moet het op een vlakke ondergrond staan en moeten alle vier de poten de grond raken.
• Zorg ervoor dat de opstapkruk op de juiste hoogte staat voor het doel. Reik niet te ver.
• Slechts één persoon tegelijk mag het opstapje gebruiken.
• Buiten bereik van kinderen houden. Dit apparaat is niet geschikt voor gebruik door kinderen.

- Gebruik uitsluitend op gladde, vlakke oppervlakken.

GEBRUIKSAANWIJZING

Voordat u uw Creeper monteert, is het essentieel om ervoor te zorgen dat alle onderdelen aanwezig zijn. Als er een onderdeel ontbreekt of beschadigd is, probeer het product dan niet te monteren of te gebruiken. Neem in dat geval contact op met de klantenservice van Pro-Lift om vervangende onderdelen te verkrijgen.

Pakketinhoud: 1 zitkussensectie, 1 zwenkwielframesectie, 1 gereedschapsbak, 2

zijframedelen, 2 stoelsteunbeugels en U-beugels, 5 wielen, diverse bevestigingsmaterialen.

1. Plaats het zitkussen met de onderkant naar beneden. Lijn de gaten van de dwarsbalken uit met die van de zitting. Lijn vervolgens de gaten van de zitondersteuningsbalken uit en bevestig ze met vier M6 x 16 kruiskopschroeven, zoals afgebeeld in Afb. 1.

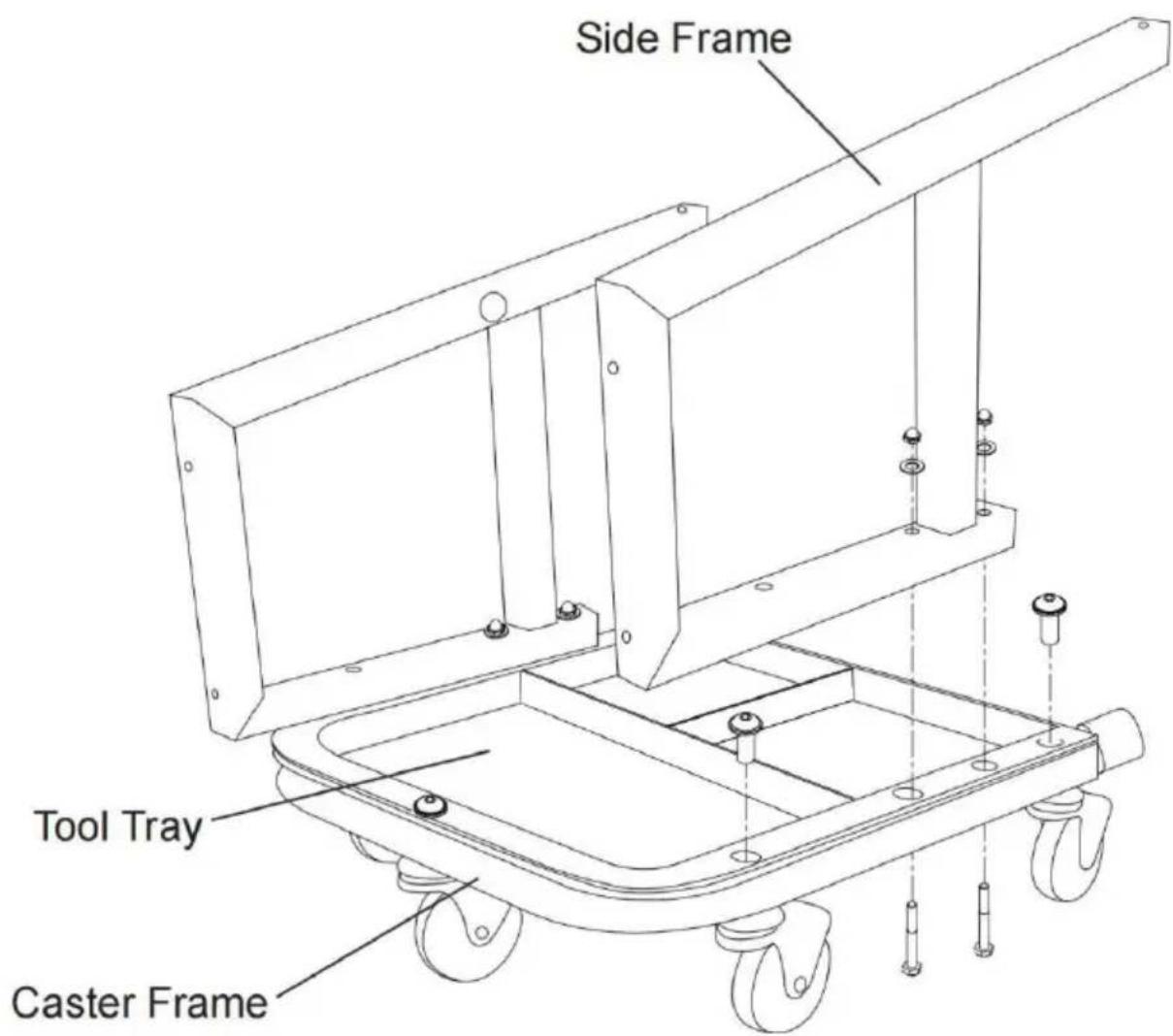

Figuur 2 - Gereedschapsbak en wielen monteren

1. Monteer de gereedschapsbak en vijf wielen aan het wielframe met behulp van inbusschroeven. Bevestig vervolgens twee creeper-zijframes aan het wielframe met twee M8 x 60

zeskantbouten, twee ringen en elk twee dopmoeren (Figuur 2).

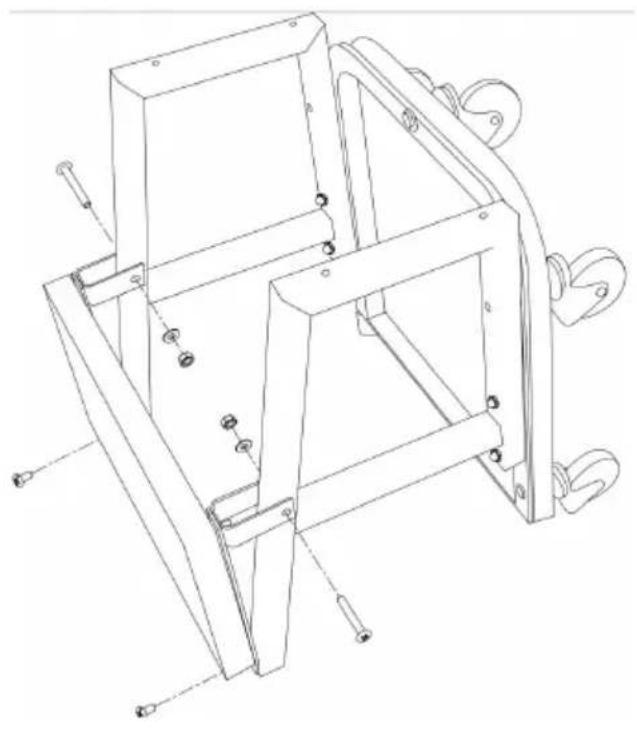

1. Bevestig de kruipstoel aan de zijframes van de kruipstoel met behulp van twee M6 x 40 kruiskopschroeven, inclusief ringen en moeren, en twee M6 x 16 kruiskopschroeven, zoals in Afbeelding 3.

Figuur 3 - Creeperstoel bevestigen

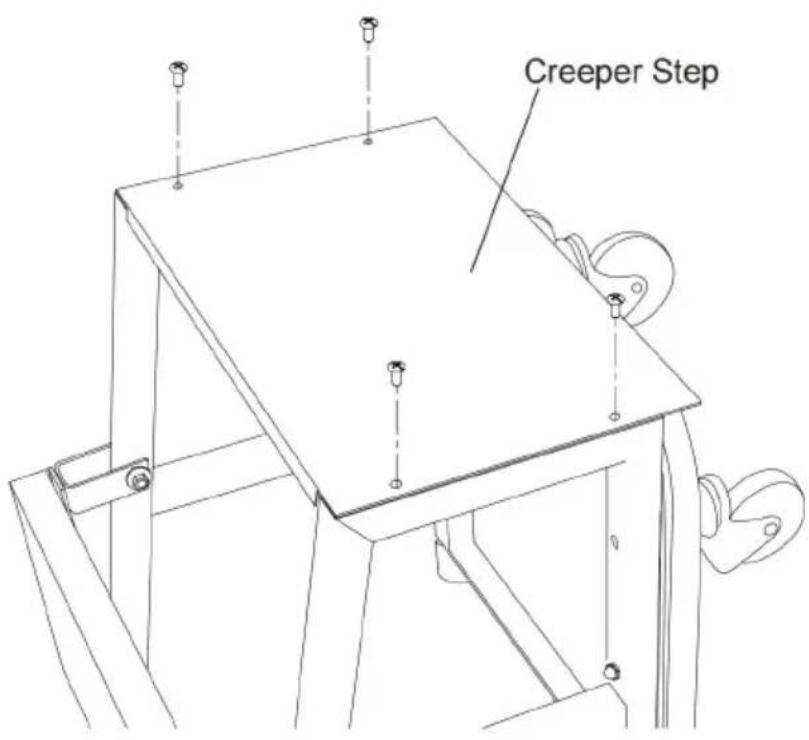

1. Bevestig de kruipstap aan de zijframes met behulp van vier M6 x 16

kruiskopschroeven (fig. 4).

Figuur 4 - Trede aan zijframes bevestigen

ONDERHOUDSINSTRUCTIES

1. Regelmatige inspectie

Wordt wekelijks uitgevoerd. Controleer het zitvlak op scheuren, barsten of tekenen van slijtage. Controleer de verbindingen van het zitframe om te zien of ze los, verbogen of beschadigd zijn. Test of de mechanismen voor het verstellen van de stoel (zoals hoogteverstelling en kanteling) soepel werken.

2. Schoonmaken

Wordt tweewekelijks uitgevoerd. Gebruik een stofzuiger met een zachte borstel om vuil, gruis en stof van het zitvlak, spleten en de onderkant te verwijderen. Meng voor stoffen stoelen een mild reinigingsmiddel met warm water. Doop een zachte doek in de oplossing en veeg het zitvlak voorzichtig schoon, waarbij u de textuur van de stof volgt en overbevochtiging voorkomt. Gebruik voor leren stoelen een speciale leerreiniger. Breng een kleine hoeveelheid aan op een schone, zachte doek en veeg de stoel in een cirkelvormige beweging. Gebruik vervolgens een droge doek om het leer op te poetsen om de glans te herstellen.

3. Smering

Maandelijks gedaan. Breng een kleine hoeveelheid multifunctioneel vet aan op de scharnieren en draaipunten van de stoelverstelmechanismen om een soepele werking te behouden en piepen te voorkomen. Controleer de schuifregelaars (indien van toepassing) en smeer ze met een siliconen-gebaseerd smeermiddel om een gemakkelijke beweging te garanderen.

LET OP: Smeer de wielen niet
