XF8W218 - Strumento di riparazione Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sedile per riparazioni (creeper) con vassoio portautensili e pedana
Marca	Vevor
Modello	XF8W218
Capacità di carico massima	300 lb (136 kg)
Dimensioni del sedile	360 x 240 mm
Dimensioni del prodotto (assemblato)	420 x 360 x 440 mm
Materiali principali	Acciaio, schiuma, rotelle in nylon
Numero di rotelle	5 (rotanti, asta filettata 2,5 pollici)
Vassoio portautensili incluso	Sì
Pedana integrata	Sì
Funzioni principali	Sedile mobile per riparazioni sotto il veicolo, uso come sgabello
Montaggio richiesto	Sì, contiene tutte le parti e gli strumenti necessari
Manutenzione e pulizia	Ispezione settimanale, pulizia quindicinale, lubrificazione mensile
Sicurezza	Non superare 300 libbre, non stare in piedi sul sedile, utilizzare su superficie piana e solida
Pezzi di ricambio disponibili	Sì, contattare il servizio clienti Pro-Lift o Vevor
Riparabilità	Ispezione da centro autorizzato in caso di sospetto sovraccarico o danno
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - XF8W218 Vevor

Come assemblare il sedile per riparazioni Vevor XF8W218 ?

Seguire le istruzioni nel manuale: posizionare il cuscino del sedile con la faccia verso il basso, fissare i supporti del sedile con le viti fornite. Assemblare quindi il vassoio portautensili e le rotelle al telaio a rotelle, quindi fissare i telai laterali. Infine, fissare il sedile e la pedana. Utilizzare le chiavi fornite per serrare correttamente.

Qual è la capacità di carico massima del Vevor XF8W218?

La capacità di carico massima è di 300 lb (136 kg), inclusi l'utente, gli attrezzi e l'attrezzatura.

Posso usare il Vevor XF8W218 come sgabello?

Sì, può essere utilizzato come sgabello. Assicurarsi che sia posizionato su una superficie solida e piana con i quattro piedi a contatto con il suolo. Non sporgersi troppo in avanti e non superare la capacità di carico.

Come pulire il sedile del Vevor XF8W218?

Per i sedili in tessuto, utilizzare un panno morbido imbevuto di una miscela di sapone neutro e acqua tiepida, evitando di bagnare troppo. Per la pelle, utilizzare un detergente per pelle e lucidare con un panno asciutto. Aspirare regolarmente le fessure.

Come lubrificare il Vevor XF8W218?

Applicare mensilmente una piccola quantità di grasso multiuso sulle cerniere e sui punti di perno. Lubrificare le guide con un lubrificante a base di silicone. Non lubrificare le rotelle.

Cosa fare se un pezzo è mancante o danneggiato?

Non tentare di assemblare o utilizzare il prodotto. Contattare il servizio clienti Vevor tramite www.vevor.com/support per ottenere pezzi di ricambio.

Posso stare in piedi sul sedile del Vevor XF8W218?

No, è vietato stare in piedi sul cuscino del sedile. Ciò potrebbe causare lesioni gravi. Utilizzarlo solo come sedile o come pedana con i piedi sulla pedana integrata.

Come mantenere le rotelle del Vevor XF8W218?

Pulire le rotelle regolarmente per rimuovere sporco e detriti. Non lubrificarle. Se una rotella è danneggiata, contattare il servizio clienti per una sostituzione.

Qual è il peso del prodotto Vevor XF8W218?

Il peso esatto non è specificato nel manuale. Tuttavia, data la sua costruzione in acciaio con rotelle e vassoio, si stima intorno ai 10-12 kg.

Dove posso trovare il manuale completo del Vevor XF8W218?

Il manuale è disponibile gratuitamente per il download su notice-facile.com. È inoltre possibile contattare Vevor tramite www.vevor.com/support per una versione tradotta.

MANUALE UTENTE XF8W218 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Riparazione sedili

MODELLO: XF8W218

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significano necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

Riparazione sedili

Modello: XF8W218

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software del nostro prodotto.

PRECAUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può causare gravi lesioni.

Precauzioni di montaggio

· Montare solo secondo queste istruzioni. Un montaggio improprio può comportare pericoli. · Tenere bambini, animali domestici e astanti fuori dall'area durante il montaggio.

Le distrazioni possono farti perdere il controllo degli strumenti, causando danni o altro.

· La capacità di peso e le altre capacità del prodotto si applicano correttamente e completamente solo a prodotto assemblato. Non utilizzare se assemblato in modo incompleto o non corretto.

Precauzioni d'uso

- Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo e conservarlo fuori dalla portata dei bambini. - Utilizzare lo sgabello e gli accessori come previsto e in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso di sgabelli per operazioni diverse da quelle previste potrebbe dare origine a situazioni pericolose.

- Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono allentate o danneggiate.

· Non superare la capacità di peso di 300 libbre (136 kg).

· NOTA: Fare attenzione al carico dinamico! I bruschi cambiamenti nel carico possono creare brevemente carico eccessivo, che potrebbe causare guasti al prodotto.

- Conservare l'attrezzatura inutilizzata. Quando non è in uso, questo prodotto deve essere conservato in un luogo asciutto per inibire la ruggine. - Gli avvertimenti, le precauzioni e le istruzioni trattati in questo manuale di istruzioni possono non coprire tutte le possibili condizioni e situazioni che possono verificarsi. Deve essere compreso dall'operatore che il buon

senso e la cautela sono fattori che non possono essere integrati nel prodotto e devono essere forniti dall'operatore.

ATTENZIONE: non stare in piedi sullo sgabello. Possono verificarsi gravi lesioni.

PARAMETRI TECNICI

Modello	Numero di modello: XF8W218
Carico nominale (libbre)	300
Dimensioni del sedile (mm)	360*240
Dimensioni del prodotto (mm)	Dimensioni: 420*360*440

ELENCO PARTI

Parte	Descrizione	immagine	Quantità
1	Ruote girevoli con barra filettata con diametro pollici		5
2	Viti (con una specifica di M8*60mm)		4
3	Viti (con una specifica di M6*16mm)		10
4	Viti (con una specifica di M6*40mm)		2
5	Dadi ciechi (con specifica M8)		4
6	Controdadi (con specifica M6)		2
7	Rondelle (con diametro 8mm)		4
8	Rondelle (con diametro 6mm)		4
9	Chiavi a forchetta		1

10	chiave esagonale		1

SICUREZZA E INFORMAZIONI GENERALI

Conservare queste istruzioni.

Per la tua sicurezza, leggi, comprendi e segui le informazioni fornite con questo dispositivo prima dell'uso. Il proprietario e/o l'operatore devono avere una conoscenza del dispositivo, delle sue caratteristiche operative e delle istruzioni di sicurezza prima di utilizzare l'attrezzatura. Il proprietario e/o l'operatore devono essere consapevoli che l'uso e la riparazione di questo prodotto potrebbero richiedere competenze e conoscenze speciali. Le istruzioni e le informazioni sulla sicurezza devono essere lette e discusse nella lingua madre dell'operatore, assicurandosi che l'operatore comprenda il loro contenuto, prima di autorizzare l'uso di questa apparecchiatura. Se sussiste qualsiasi dubbio circa l'uso sicuro e corretto di questo dispositivo, rimuoverlo immediatamente dal servizio.

Ispezionare prima di ogni utilizzo.

Non utilizzare in caso di condizioni anomale quali saldature incrinate, danneggiate, allentate o parti mancanti. Qualsiasi apparecchiatura che appare danneggiata in qualsiasi modo, risulta usurata o funziona in modo anomalo deve essere rimossa dal servizio fino alla riparazione. Se l'apparecchiatura è stata o si sospetta che sia stata sottoposta a un carico o urto anormale, interrompere immediatamente l'uso fino a quando non verrà ispezionata da un centro di riparazione autorizzato dalla fabbrica (contattare il distributore o il produttore per l'elenco dei centri di riparazione autorizzati). Si raccomanda di effettuare un'ispezione annuale presso un centro di riparazione autorizzato. Le etichette e i manuali dell'operatore sono disponibili presso il produttore.

AVVERTENZA

• Leggere, comprendere e seguire tutte le istruzioni prima di utilizzare il dispositivo. • Non utilizzare mai uno sgabello/sgabello se danneggiato.
• Prima di utilizzare lo sgabello/la scala, pulire eventuali tracce di fango, olio o liquidi scivolosi.
• Non superare la capacità nominale. La capacità nominale è di 300 libbre (include utente, utensili e attrezzatura).
• Sedersi delicatamente. Evitare carichi d'urto causati da salti o cadute sul sedile. • Non salire sul sedile.
• Quando viene utilizzato come sgabello, il dispositivo deve essere posizionato su una superficie solida e piana, con tutte e quattro le gambe a contatto con il terreno.
• Assicurarsi che lo sgabello sia all'altezza appropriata per lo scopo previsto. Non sporgersi troppo.
• Lo sgabello può essere utilizzato da una sola persona alla volta.
• Tenere fuori dalla portata dei bambini. Questo dispositivo non è adatto all'uso da parte dei bambini.

- Utilizzare su superfici lisce e livellate soltanto

ISTRUZIONI PER L'USO

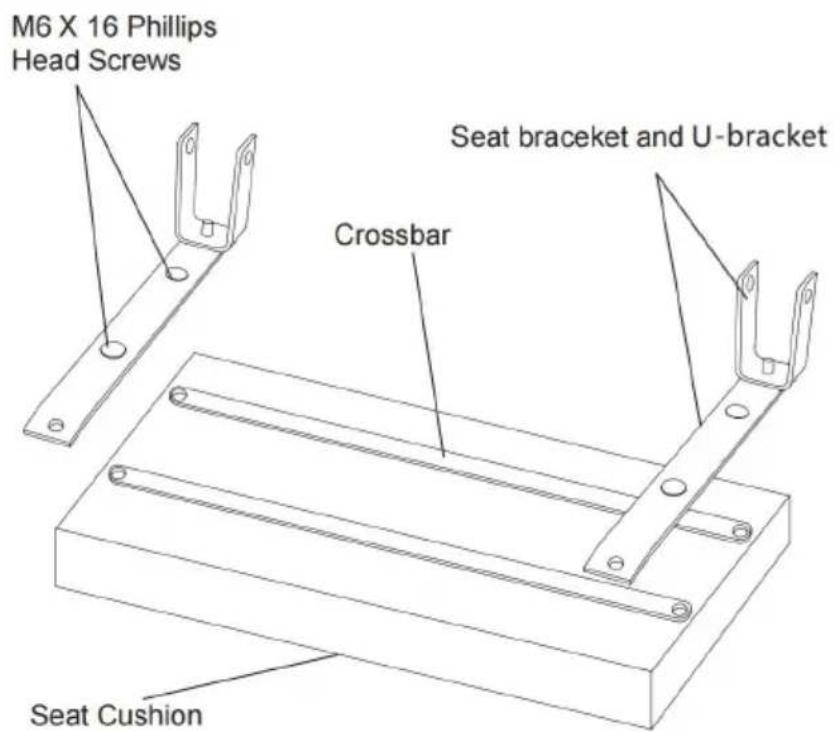

Figura 1 - Fissaggio delle staffe a U

PREPARAZIONE/MONTAGGIO

Prima di montare il tuo Creeper, è essenziale assicurarsi che tutte le parti siano state prese in considerazione. Nel caso in cui una parte sia mancante o danneggiata, astenersi dal tentare di montare o utilizzare il prodotto. Contattare il servizio clienti Pro-Lift per ottenere parti di ricambio.

Contenuto della confezione: 1 sezione cuscino sedile, 1 sezione telaio vassoio portautensili, 2

Sezioni del telaio laterale, 2 staffe di supporto del sedile e staffe a ferramenta assortita.

1. Posizionare il cuscino del sedile con la parte inferiore rivolta verso l'alto. Allineare i fori delle barre trasversali con quelli del sedile. Successivamente allineare i fori delle barre di supporto del sedile e fissarli utilizzando viti a testa Phillips M6 x 16, come illustrato nella Fig. 1.

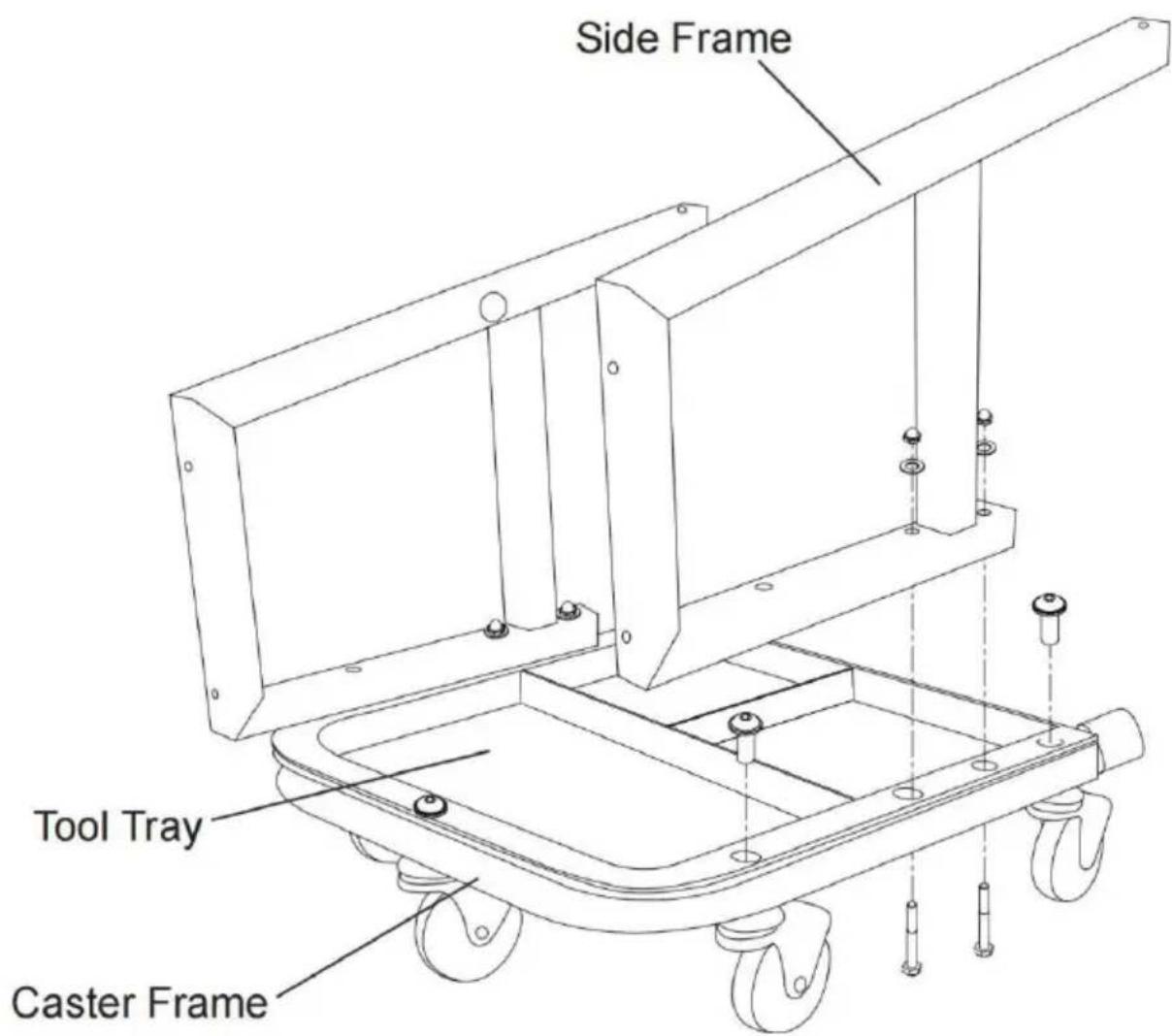

Figura 2 - Assemblaggio del vassoio portautensili e delle

ruote

1. Assemblare il vassoio portautensili e cinque rotelle al telaio delle ruote utilizzando i barilotti di fissaggio con testa a brugola. Quindi fissare i telai laterali del carrello al telaio delle rotelle con due M8 x 60

bulloni a testa esagonale, due rondelle e due dadi a ghianda ciascuno.

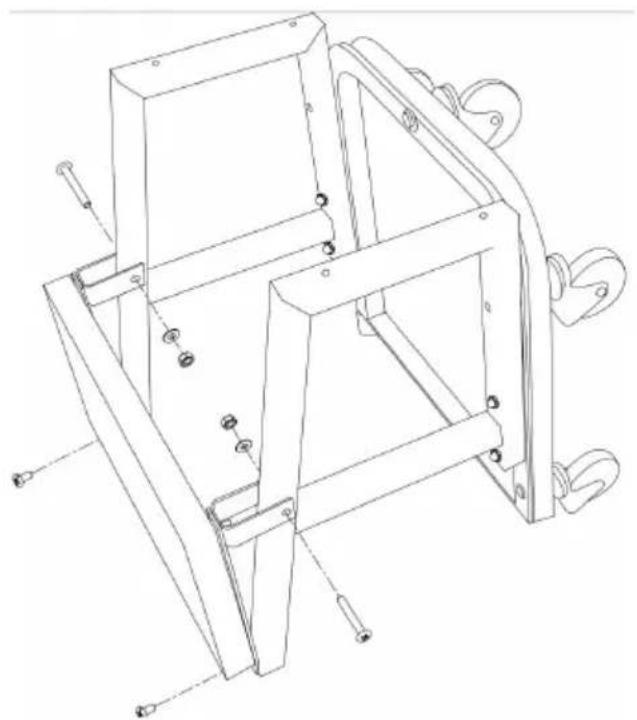

1. Fissare il sedile del carrello ai telai laterali del carrello utilizzando due viti a testa Phillips M6 x 40, con rondelle e dadi, e due viti a testa Phillips M6 x 16, come in Figura 3.

Figura 3 - Fissaggio del sedile Creeper

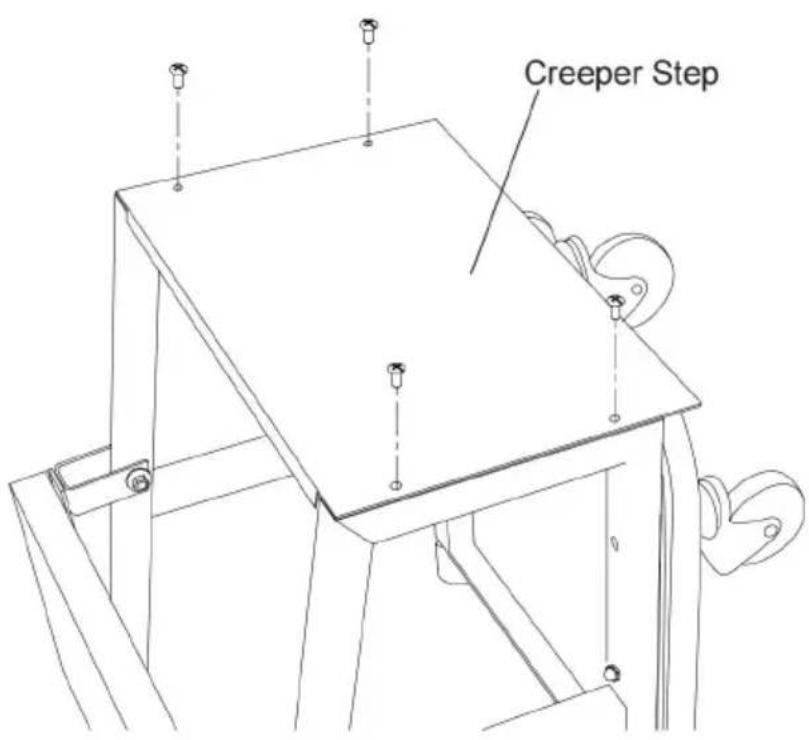

1. Fissare il gradino del carrello ai telai laterali utilizzando quattro viti M6 x 16

Viti con testa a croce (Fig. 4).

Figura 4 - Fissaggio del gradino ai telai laterali

ISTRUZIONI DI MANUTENZIONE

1. Ispezione regolare

Effettuare settimanalmente. Controllare la superficie del sedile per crepe, strappi o segni di usura. Esaminare i collegamenti del telaio del sedile per vedere se sono allentati, piegati o danneggiati. Verificare se i meccanismi di regolazione del sedile (come la regolazione dell'altezza e l'inclinazione dello schienale) funzionano senza problemi.

2. Pulizia

Eseguire ogni due settimane. Utilizzare un aspirapolvere con una spazzola morbida per rimuovere sporco, detriti e polvere dalla superficie del sedile, dalle fessure e dalla parte inferiore. Per i sedili in tessuto, mescolare un detergente delicato con acqua calda. Immergere un panno morbido nella soluzione e pulire delicatamente la superficie del sedile seguendo la trama del tessuto, evitando di bagnare troppo. Per i sedili in pelle, utilizzare un detergente specializzato per pelle. Applicare una piccola quantità su un panno pulito e pulire il sedile con un movimento circolare. Quindi, utilizzare un panno per lucidare la pelle e ripristinarne la lucentezza.

3. Lubrificazione

Da eseguire mensilmente. Applicare una piccola quantità di grasso alle cerniere e ai punti di snodo dei meccanismi di regolazione del sedile per mantenere un funzionamento regolare ed evitare cigolii. Controllare le ruote e i cursori (se applicabile) e lubrificarli con un lubrificante a base di silicone per garantire un movimento agevole.

ATTENZIONE: non lubrificare le rotelle
