XF8W218 - Herramienta de reparación Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Asiento de reparación (creeper) con bandeja de herramientas y estribo
Marca	Vevor
Modelo	XF8W218
Capacidad de carga máxima	300 lb (136 kg)
Dimensiones del asiento	360 x 240 mm
Dimensiones del producto (ensamblado)	420 x 360 x 440 mm
Materiales principales	Acero, espuma, ruedas de nylon
Número de ruedas	5 (giratorias, vástago roscado 2,5 pulg.)
Bandeja de herramientas incluida	Sí
Estribo integrado	Sí
Funciones principales	Asiento móvil para reparación debajo del vehículo, uso como escalera
Ensamblaje requerido	Sí, contiene todas las piezas y herramientas necesarias
Mantenimiento y limpieza	Inspección semanal, limpieza quincenal, lubricación mensual
Seguridad	No exceder 300 lb, no pararse sobre el asiento, usar en superficie plana y firme
Piezas de repuesto disponibles	Sí, contactar al servicio al cliente Pro-Lift o Vevor
Capacidad de reparación	Inspección por centro autorizado si se sospecha sobrecarga o daño
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support

Preguntas frecuentes - XF8W218 Vevor

¿Cómo ensamblar el asiento de reparación Vevor XF8W218?

Siga las instrucciones en el manual: coloque el cojín del asiento boca abajo, fije los soportes del asiento con los tornillos proporcionados. Luego ensamble la bandeja de herramientas y las ruedas al marco de ruedas, luego fije los marcos laterales. Finalmente, fije el asiento y el estribo. Use las llaves proporcionadas para apretar correctamente.

¿Cuál es la capacidad de carga máxima del Vevor XF8W218?

La capacidad de carga máxima es de 300 lb (136 kg), incluyendo al usuario, las herramientas y el equipo.

¿Puedo usar el Vevor XF8W218 como escalera?

Sí, se puede usar como escalera. Asegúrese de que esté colocado sobre una superficie firme y plana con las cuatro patas en contacto con el suelo. No se incline demasiado hacia adelante y no exceda la capacidad de carga.

¿Cómo limpiar el asiento del Vevor XF8W218?

Para los asientos de tela, use un paño suave humedecido con una mezcla de jabón suave y agua tibia, evitando mojar demasiado. Para el cuero, use un limpiador de cuero y pula con un paño seco. Aspire regularmente las grietas.

¿Cómo lubricar el Vevor XF8W218?

Aplique mensualmente una pequeña cantidad de grasa multiusos en las bisagras y puntos de pivote. Lubrique las guías con un lubricante a base de silicona. No lubrique las ruedas.

¿Qué hacer si falta una pieza o está dañada?

No intente ensamblar ni usar el producto. Contacte al servicio al cliente de Vevor a través de www.vevor.com/support para obtener piezas de repuesto.

¿Puedo pararme sobre el asiento del Vevor XF8W218?

No, está prohibido pararse sobre el cojín del asiento. Esto podría provocar lesiones graves. Úselo solo como asiento o como estribo con los pies sobre el estribo integrado.

¿Cómo mantener las ruedas del Vevor XF8W218?

Limpie las ruedas regularmente para eliminar la suciedad y los residuos. No las lubrique. Si una rueda está dañada, contacte al servicio al cliente para un reemplazo.

¿Cuál es el peso del producto Vevor XF8W218?

El peso exacto no se especifica en el manual. Sin embargo, dada su construcción de acero con ruedas y bandeja, se estima en aproximadamente 10-12 kg.

¿Dónde puedo encontrar el manual completo del Vevor XF8W218?

El manual está disponible gratuitamente para descargar en notice-facile.com. También puede contactar a Vevor a través de www.vevor.com/support para una versión traducida.

MANUAL DE USUARIO XF8W218 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Reparar Asientos

MODELO: XF8W218

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas con nosotros en comparación con las principales marcas líderes y no significa necesariamente todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuándo realiza un pedido con nosotros, si realmente está ahorrando

la mitad en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

Repair Seats

Modelo: XF8W218

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA:

Lea este material antes de utilizar este producto. No hacerlo puede provocar lesiones graves.

Precauciones de montaje

·Realice el montaje únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede generar peligros.

·Mantenga a los niños, mascotas y transeúntes fuera del área durante el montaje.

Las distracciones pueden hacer que usted pierda el control de las herramientas, lesionándose o lesionando a otros.

- La capacidad de peso y otras capacidades del producto se aplican solo si se utiliza de manera adecuada y completa. Producto ensamblado únicamente. No lo utilice si está ensamblado de forma incompleta o incorrecta.

Precauciones de uso

- Este producto no es un juguete. No permita que los niños jueguen con este artículo o cerca de él. Consérvelo fuera del alcance de los niños. - Utilice el taburete y los accesorios según lo previsto y de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar. El uso del taburete para operaciones diferentes a las previstas podría dar lugar a una situación peligrosa.

- Inspeccione antes de cada uso; no lo utilice si las piezas están sueltas o dañadas.

- No exceda la capacidad de peso de 300 libras (136 kg).

·NOTA: ¡Tenga cuidado con la carga dinámica! Los cambios repentinos de carga pueden crear brevemente exceso de carga, lo que podría provocar fallas en el producto.

- Almacene el equipo que no se utiliza. Cuando no se utilice, este producto debe almacenarse en un lugar seco para inhibir el óxido.

·Las advertencias, precauciones e instrucciones comentadas en este manual de instrucciones pueden no cubrir todas las posibles condiciones y situaciones que puedan ocurrir. Debe ser comprendido por el operador.

debe tener en cuenta que el sentido común y la precaución son factores que no pueden ser incorporados en este producto, pero debe ser suministrado por el operador.

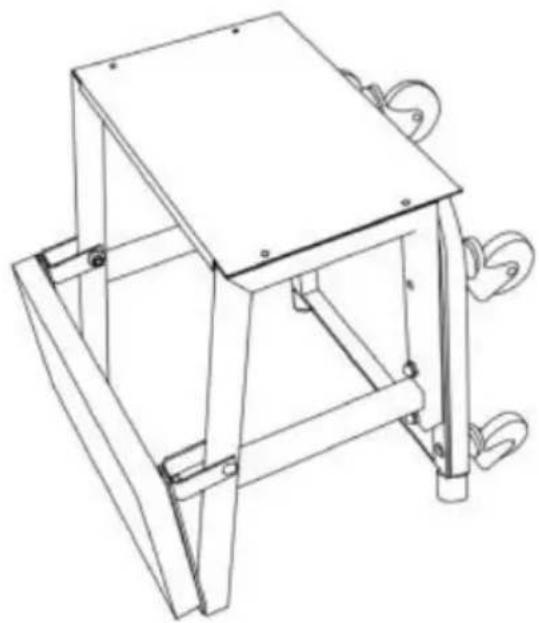

ADVERTENCIA: No se pare sobre la almohadilla del taburete.

Puede sufrir lesiones graves.

ocurrir.

PARÁMETROS TÉCNICOS

Modelo	XF8W218
Carga nominal (libras)	300
Tamaño del asiento (mm)	360*240
Tamaño del producto (mm)	420*360*440

LISTA DE PIEZAS

Parte	Descripción	imagen	Cantidad
1	Ruedas giratorias con varilla roscada con un día de 2,5 pulgadas		5
2	Tornillos (con una especificación de M8*60 m)		4
3	Tornillos (con una especificación de M6*16 m)		10
4	Tornillos (con una especificación de M6*40 m)		2
5	Tuercas ciegas (con una especificación de M8)		4
6	Tuercas de seguridad (con una especificación de		2
7	Arandelas (con un diámetro de 8 mm)		4
8	Arandelas (con un diámetro de 6 mm)		4
9	Llaves de boca abierta		1
10	llave hexagonal		1

SEGURIDAD E INFORMACIÓN GENERAL

Para su seguridad, lea, comprenda y siga la información proporcionada en este dispositivo antes de usarlo. El propietario y/o el operador deben tener conocimiento del dispositivo, sus características de funcionamiento y las instrucciones de seguridad antes de operar el equipo. El propietario y el operador deben ser conscientes de que el uso y la reparación de este equipo puede requerir habilidades y conocimientos especiales. Se deben leer las instrucciones y la información de seguridad y discutirlas con el operador en el idioma nativo del operador, asegurándose de que el operador comprenda el contenido, antes de que se autorice el uso de este equipo. Si existe duda sobre el uso seguro y adecuado de este dispositivo, retírelo de servicio inmediatamente.

Inspeccione antes de cada uso.

No lo use si existen condiciones anormales como soldaduras agrietadas, dañadas, sueltas o faltantes. Se anotan las piezas. Cualquier equipo que parezca dañado de cualquier manera, que se encuentre desgastado o que funcione de manera anormal debe ser retirado del servicio hasta que sea reparado. Si el equipo ha sido o se sospecha que ha sido sometido a un uso anormal o impacto, suspenda inmediatamente el uso hasta que sea inspeccionado por un centro de reparación autorizado de fábrica (comuníquese con el distribuidor o fabricante para obtener una lista de instalaciones de reparación autorizadas). Se recomienda realizar una

inspección anual realizada por un centro de reparación autorizado. Las etiquetas y los manuales del operador están disponibles en el fabricante.

ADVERTENCIA

• Lea, comprenda y siga todas las instrucciones antes de utilizar este dispositivo.
• Nunca utilice una escalera o un taburete que esté dañado.
• Limpie cualquier barro, grasa, aceite o líquidos resbaladizos antes de usar el taburete/escalera.
• No exceda la capacidad nominal. La capacidad nominal es de 300 (incluye usuario, herramientas y equipo).
• Siéntese con cuidado. Evite golpes de impacto causados por saltos en el asiento.
• No se suba al asiento.
• Cuando se utiliza como taburete, el dispositivo debe estar sobre una superficie firme y nivelada con las cuatro patas en contacto con el suelo.
• Asegúrese de que el taburete esté a la altura adecuada para el propósito previsto. No se estire demasiado.
• Sólo una persona a la vez podrá utilizar el banquillo.
• Mantener fuera del alcance de los niños. Este dispositivo no es adecuado para su uso por parte de niños.

- Úselo en superficies lisas y niveladas. solo

INSTRUCCIONES DE USO

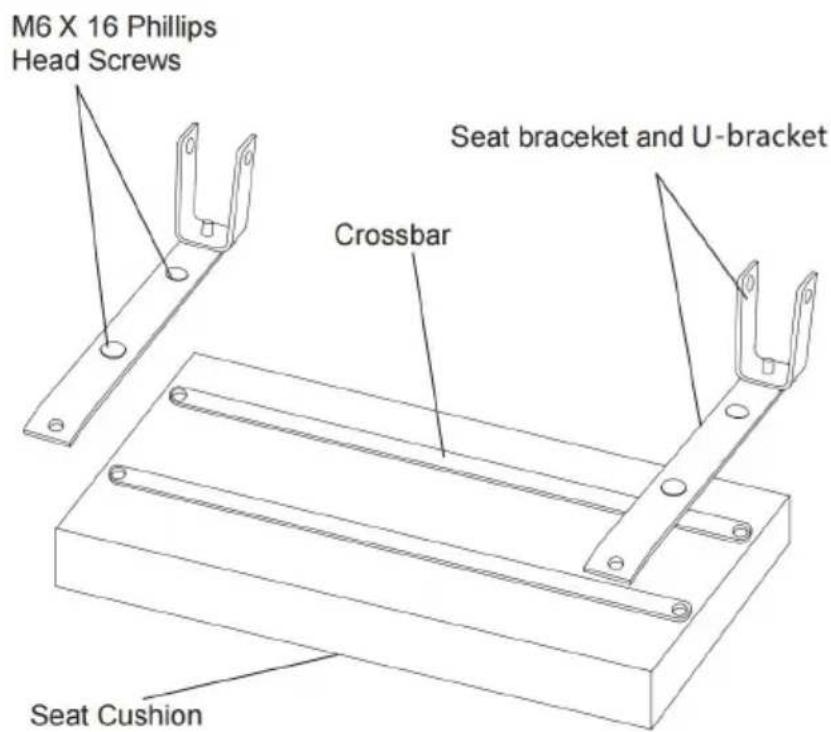

Figura 1 - Fijación de los soportes en U

PREPARACIÓN/MONTAJE

Antes de ensamblar su Creeper, es fundamental asegurarse de tener todas las piezas. En caso de que falte alguna pieza o esté dañada, absténgase de intentar ensamblar o utilizar el producto. En su lugar, comuníquese con el servicio de atención al cliente de Pro-Lift para obtener piezas de repuesto. Contenido del paquete: 1 sección de almohadilla de asiento, 1 sección de marco con ruedas, 1 bandeja de herramientas, 2

Secciones de marco lateral, 2 soportes de soporte de asiento y soportes. 5 ruedas, herrajes variados.

1. Coloque el cojín del asiento con su parte inferior hacia abajo. Alinee los orificios de las barras transversales con los del asiento. Posteriormente alinee los orificios de las barras de soporte del asiento y fíjelas con cuatro tornillos de cabeza Phillips M6 x 16, como se muestra en la Fig. 1.

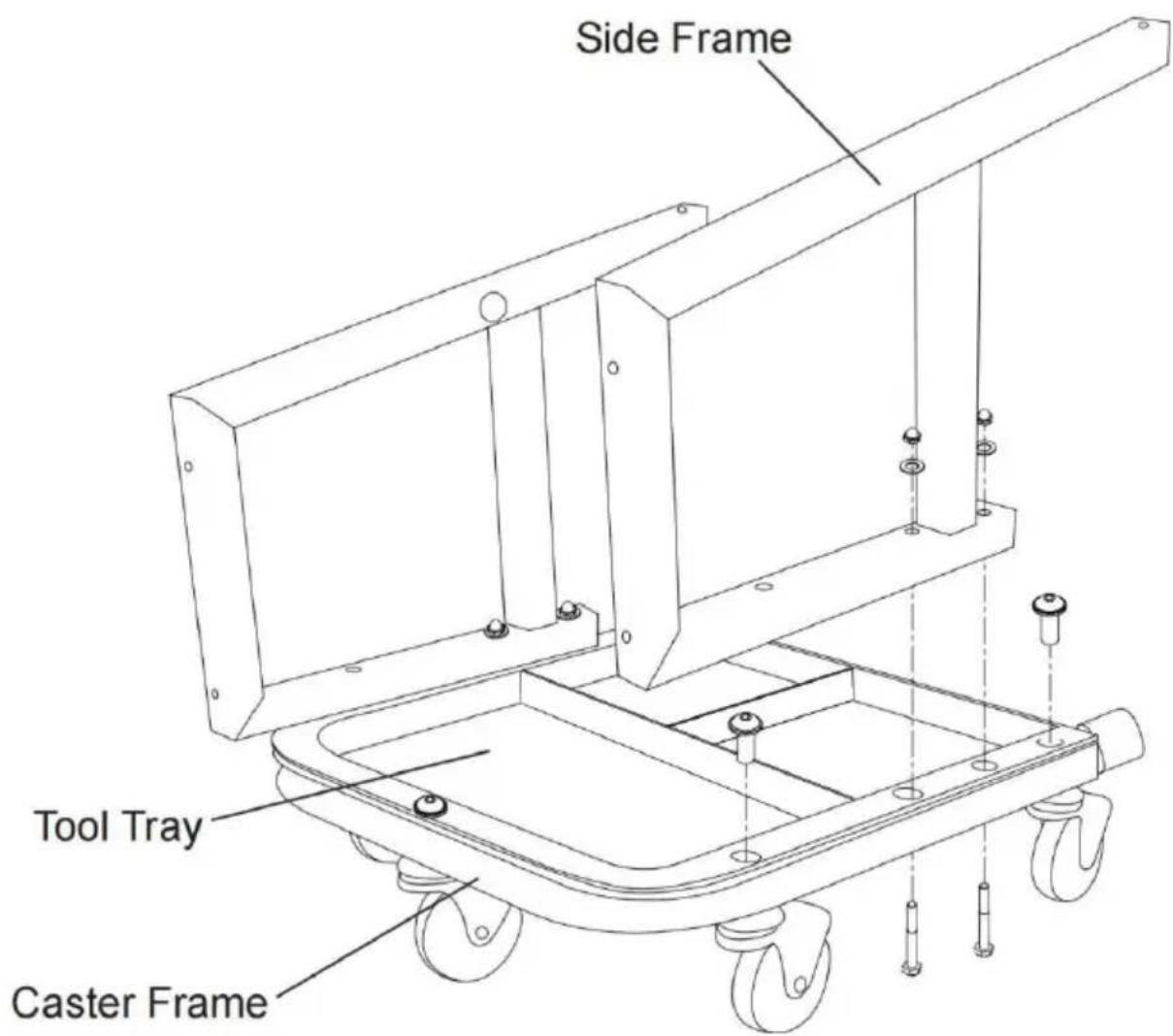

Figura 2 - Montaje de la bandeja de herramientas y la

ruedas

1. Ensamble la bandeja de herramientas y las cinco ruedas al marco de las ruedas usando tornillos Allen. Luego, fije los dos marcos laterales de plataforma al marco de las ruedas con dos tornillos M8 x 60.

pernos de cabeza hexagonal, dos arandelas y dos tuercas ciegas cada (Fig. 2).

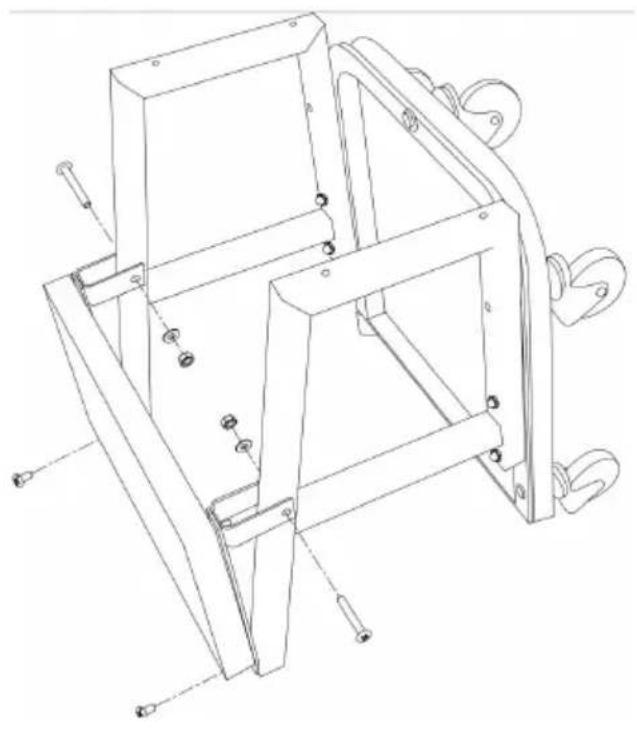

1. Fije el asiento del creeper a los marcos laterales del creeper usando dos tornillos de cabeza Phillips M6 x con arandelas y tuercas, y dos tornillos de cabeza Phillips M6 x 16 como se muestra en la Figura 3.

Figura 3 - Fijación del asiento Creeper

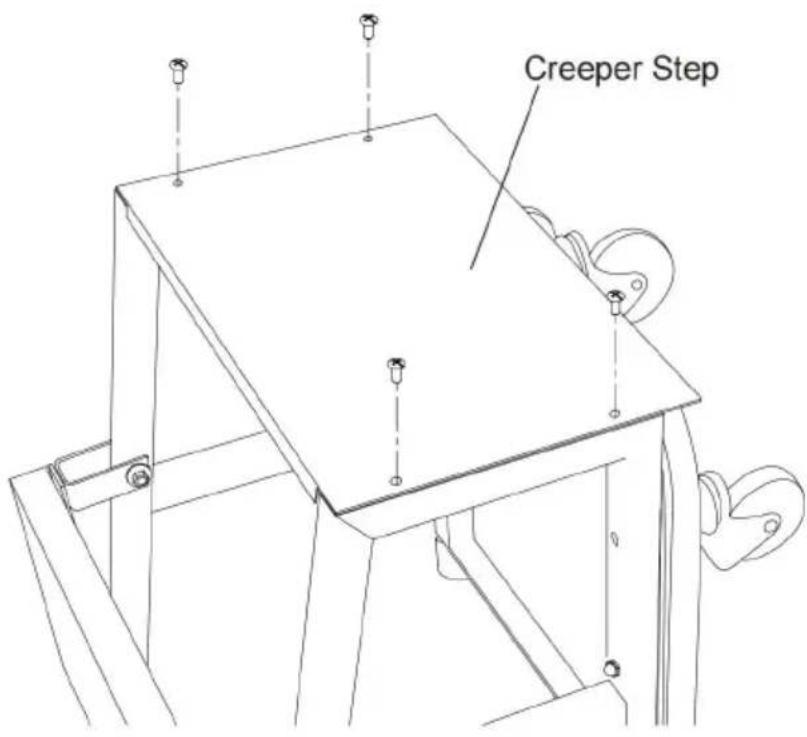

1. Fije el escalón de la enredadera a los marcos laterales usando cuatro tornillos M6 x 16

Tornillos de cabeza Phillips (Fig 4).

Figura 4 - Fijación del escalón a los marcos laterales

INSTRUCCIONES DE MANTENIMIENTO

1. Inspección periódica

Se realiza semanalmente. Compruebe la superficie del asiento para ver grietas, rasgaduras o signos de desgaste. Examine las conexiones del armazón del asiento para ver si están sueltas, dobladas o dañadas. Verifique que los mecanismos de ajuste del asiento (como el ajuste de altura y la inclinación del respaldo) funcionan sin problemas.

2. Limpieza

Se realiza cada dos semanas. Utilice una aspiradora con un accesorio de cepillo suave para eliminar la suciedad, los residuos y el polvo de la superficie del asiento, las grietas y la parte inferior. Para los asientos de tela, use detergente suave con agua tibia. Sumerja un paño suave en la solución y limpie suavemente la superficie del asiento siguiendo la textura de la tela, evitando mojar demasiado. Para los asientos de cuero, utilice un limpiador de cuero especializado. Aplique una pequeña cantidad en un paño limpio y limpie el asiento con movimientos circulares. Luego, utilice un paño para pulir el cuero y restaurar su brillo.

3. Lubricación

Se realiza mensualmente. Aplique una pequeña cantidad de grasa a las bisagras y los puntos de pivote de los mecanismos de ajuste para mantener un funcionamiento suave y evitar chirridos. Revise los deslizadores (si corresponde) y lubríquelos con un lubricante a base de silicona para garantizar un movimiento fácil.

PRECAUCIÓN: No lubrique las ruedas.
