Typ produktu	Siedzisko naprawcze (creeper) z tacą na narzędzia i podnóżkiem
Marka	Vevor
Model	XF8W218
Maksymalna nośność	300 lb (136 kg)
Wymiary siedziska	360 x 240 mm
Wymiary produktu (złożonego)	420 x 360 x 440 mm
Główne materiały	Stal, pianka, kółka nylonowe
Liczba kółek	5 (obrotowe, gwintowana trzpienia 2,5 cala)
Taca na narzędzia w zestawie	Tak
Wbudowany podnóżek	Tak
Główne funkcje	Mobilne siedzisko do napraw pod pojazdem, użytkowane jako podest
Wymagany montaż	Tak, zawiera wszystkie niezbędne części i narzędzia
Konserwacja i czyszczenie	Cotygodniowa kontrola, czyszczenie co dwa tygodnie, comiesięczne smarowanie
Bezpieczeństwo	Nie przekraczać 300 lb, nie stawać na siedzisku, używać na płaskiej i stabilnej powierzchni
Części zamienne dostępne	Tak, skontaktować się z obsługą klienta Pro-Lift lub Vevor
Naprawialność	Kontrola przez autoryzowane centrum w przypadku podejrzenia przeciążenia lub uszkodzenia
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support

Często zadawane pytania - XF8W218 Vevor

Jak złożyć siedzisko naprawcze Vevor XF8W218?

Postępuj zgodnie z instrukcjami w instrukcji: połóż poduszkę siedziska spodem do góry, przymocuj wsporniki siedziska za pomocą dostarczonych śrub. Następnie zmontuj tacę na narzędzia i kółka do ramy jezdnej, a następnie przymocuj ramy boczne. Na koniec przymocuj siedzisko i podnóżek. Użyj dostarczonych kluczy do prawidłowego dokręcenia.

Jaka jest maksymalna nośność Vevor XF8W218?

Maksymalna nośność wynosi 300 lb (136 kg), wliczając użytkownika, narzędzia i wyposażenie.

Czy mogę używać Vevor XF8W218 jako podestu?

Tak, może być używany jako podest. Upewnij się, że jest ustawiony na twardej i płaskiej powierzchni z czterema nogami stykającymi się z podłożem. Nie pochylaj się zbytnio do przodu i nie przekraczaj nośności.

Jak czyścić siedzisko Vevor XF8W218?

W przypadku siedzisk materiałowych użyj miękkiej szmatki nasączonej mieszanką łagodnego mydła i ciepłej wody, unikając przemoczenia. W przypadku skóry użyj środka czyszczącego do skóry i wypoleruj suchą szmatką. Regularnie odkurzaj szczeliny.

Jak smarować Vevor XF8W218?

Nakładaj co miesiąc niewielką ilość smaru wielofunkcyjnego na zawiasy i punkty obrotu. Smaruj prowadnice smarem silikonowym. Nie smaruj kółek.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Nie próbuj składać ani używać produktu. Skontaktuj się z obsługą klienta Vevor przez www.vevor.com/support, aby uzyskać części zamienne.

Czy mogę stać na siedzisku Vevor XF8W218?

Nie, zabrania się stania na poduszce siedziska. Może to spowodować poważne obrażenia. Używaj go wyłącznie jako siedziska lub podnóżka z nogami na wbudowanym podnóżku.

Jak konserwować kółka Vevor XF8W218?

Regularnie czyść kółka, aby usunąć brud i zanieczyszczenia. Nie smaruj ich. Jeśli kółko jest uszkodzone, skontaktuj się z obsługą klienta w celu wymiany.

Jaka jest waga produktu Vevor XF8W218?

Dokładna waga nie jest podana w instrukcji. Jednak ze względu na stalową konstrukcję z kółkami i tacą, szacuje się ją na około 10-12 kg.

Gdzie mogę znaleźć pełną instrukcję Vevor XF8W218?

Instrukcja jest dostępna do bezpłatnego pobrania na notice-facile.com. Możesz również skontaktować się z Vevor przez www.vevor.com/support w celu uzyskania przetłumaczonej wersji.

INSTRUKCJA OBSŁUGI XF8W218 Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

Naprawa siedzeń

MODELE: XF8W218

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie p nas

przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność

Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Naprawa siedzeń

Modele: XF8W218

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenie.

- Podczas montażu nie dopuszczać na teren montażu dzieci, zwierząt domowych ani osób postronnych.

Rozproszenie uwagi może spowodować utratę kontroli nad narzędziami, co może skutkować obrażeniami lub innymi szkodami.

- Nośność i inne możliwości produktu są stosowane prawidłowo i całkowicie. Produkt wyłącznie zmontowany. Nie używać, jeśli został zmontowany niekompletnie lub nieprawidłowo.

Stosuj środki ostrożności

- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani przebywać w jego pobliżu. Przechowywać w miejscu niedostępnym dla dzieci.

- Używaj stołka i akcesoriów zgodnie z przeznaczeniem i niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Używanie stołka do czynności innych niż te, do których jest przeznaczony, może skutkować niebezpieczną sytuacją.

- Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli części są luźne lub uszkodzone.

• Nie przekraczać dopuszczalnego ciężaru 300 funtów (136 kg).

- UWAGA: Należy pamiętać o dynamicznym obciążeniu! Nagłe zmiany obciążenia mogą chwilowo powodować nadmierne obciążenie, które może spowodować uszkodzenie produktu.

- Przechowuj nieużywany sprzęt. Gdy produkt nie jest używany, należy przechowywać w suchym miejscu, aby zapobiec powstawaniu rdzy. Ostrzeżenia, uwagi i instrukcje omówione w niniejszej instrukcji obsługi mogą nie obejmować wszystkich możliwych warunków i sytuacji, które mogą

wystąpić. Musi być zrozumiałe dla operatora, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, muszą zostać dostarczone przez operatora.

OSTRZEŻENIE: Nie stawaj na podkładce pod stołek. Może to spowodować poważne obrażenia.

PARAMETRY TECHNICZNE

Model	XF8W218
Nośność znamionowa (funty)	300
Rozmiar siedziska (mm)	360*240
Rozmiar produktu (mm)	420*360*440

LISTA CZĘŚCI

Czę ść	Opis	zdjęcie	Ilość
1	Koła jezdne z prętem śrubowym o średnicy 2,5		5
2	Śruby (o specyfikacji M8*60mm)		4
3	Śruby (o specyfikacji M6*16mm)		10
4	Śruby (o specyfikacji M6*40mm)		2
5	Nakrętki kołpakowe (o specyfikacji M8)		4
6	Nakrętki zabezpieczające (o specyfikacji M6)		2
7	Podkładki (o średnicy 8mm)		4
8	Podkładki (o średnicy 6mm)		4
9	Klucze płaskie		1

10	klucz imbusowy		1

BEZPIECZEŃSTWO I INFORMACJE OGÓLNE

Zachowaj te instrukcje.

W trosce o Twoje bezpieczeństwo przeczytaj, zrozum i postępuj zgodnie z informacjami podanymi w niniejszym dokumencie. Przed użyciem urządzenia właściciel i/lub operator powinien mieć świadomość działania urządzenia, jego charakterystyki pracy i instrukcji bezpieczeństwa przed rozpoczęciem użytkowania sprzętu. Właściciel i/lub operator powinien być świadomy, że korzystanie i naprawa tego produktu może wymagać specjalnych umiejętności i wiedzy. Należy zapoznać się z instrukcją i informacjami dotyczącymi bezpieczeństwa i omówić je z operatorem w jego ojczystym języku, upewniając się, że operator rozumie ich zawartość, przed autoryzowanym użyciem tego sprzętu. W przypadku jakichkolwiek wątpliwości co do bezpiecznego i prawidłowego użycia tego sprzętu, urządzenie należy natychmiast wycofać z użytku.

Przed każdym użyciem należy przeprowadzić kontrolę.

Nie używać w przypadku stwierdzenia nieprawidłowych warunków, takich jak pęknięte spoiny, uszkodzenia, luzy lub braki części. Każdy sprzęt, który wydaje się uszkodzony w jakikolwiek sposób, jest zużyty lub nieprawidłowo działa, należy wycofać z eksploatacji do czasu naprawy. Jeżeli sprzęt został poddany lub istnieje podejrzenie, że został poddany nienormalnemu obciążeniu lub wstrząsowi, należy natychmiast przerwać użytkowanie do czasu przeprowadzenia kontroli w autoryzowanym punkcie naprawczym (skontaktuj się z dystrybutorem lub producentem w celu uzyskania listy autoryzowanych punktów naprawczych). Zaleca się przeprowadzanie corocznej kontroli wykonanej przez autoryzowany zakład naprawczy. Etykiety i instrukcje są dostępne u

producenta.

OSTRZEŻENIE

• Przed użyciem tego urządzenia należy przeczytać, zrozumieć i przestrzegać wszystkich instrukcji.
• Nigdy nie używaj uszkodzonego podnóżka/stopnia.
• Przed użyciem leżanki/podnóżka należy oczyścić ją z błota, smaru i śliskich płynów.
• Nie przekraczać znamionowej nośności. Znamionowa nośność wynosi funtów (obejmuje użytkownika, narzędzia i sprzęt).
• Usiądź delikatnie. Unikaj obciążeń udarowych spowodowanych skakaniem lub upadkiem na siedzenie.
• Nie stawaj na siedzeniu.
• Jeżeli urządzenie jest używane jako stopień, musi znajdować się na równej powierzchni, a wszystkie cztery jego nogi muszą mieć kontakt z podłożem.
• Upewnij się, że stopień jest na odpowiedniej wysokości do zamierzonego celu. Nie wychylaj się za bardzo.
• Ze stopnia może korzystać tylko jedna osoba na raz.
• Przechowywać w miejscu niedostępnym dla dzieci. To urządzenie nie jest przeznaczone do użytku przez dzieci.

- Stosować tylko na gładkich, równych powierzchniach.

INSTRUKCJA UŻYCIA

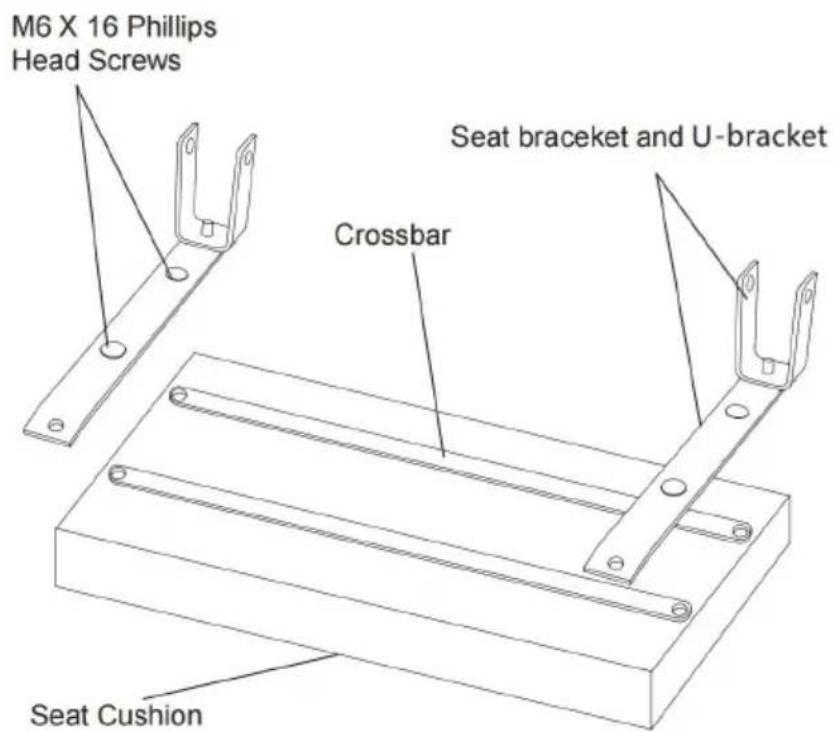

Rysunek 1 - Mocowanie uchwytów U

PRZYGOTOWANIE/MONTAŻ

Przed złożeniem Creepera należy się upewnić, że wszystkie części są dostępne. W przypadku braku lub uszkodzenia jakiejkolwiek części należy powstrzymać się od prób montażu lub użytkowania produktu. Zamiast tego należy skontaktować się z działem obsługi klienta Pro-Lift w celu uzyskania części zamiennych.

Zawartość opakowania: 1 sekcja poduszki siedziska, 1 sekcja ramy kół, tacka na narzędzia, 2

Sekcje ramy bocznej, 2 wsporniki siedziska i uchwyty w kształcie litery U, kółka, różne elementy montażowe.

1. Umieść poduszkę siedziska spodnią stroną skierowaną w dół. Wyrównaj otwory poprzeczek z otworami siedziska. Następnie wyrównaj otwory poprzeczek siedziska i przymocuj je za pomocą czterech śrub krzyżakowych M6 x 16, jak pokazano na rys. 1.

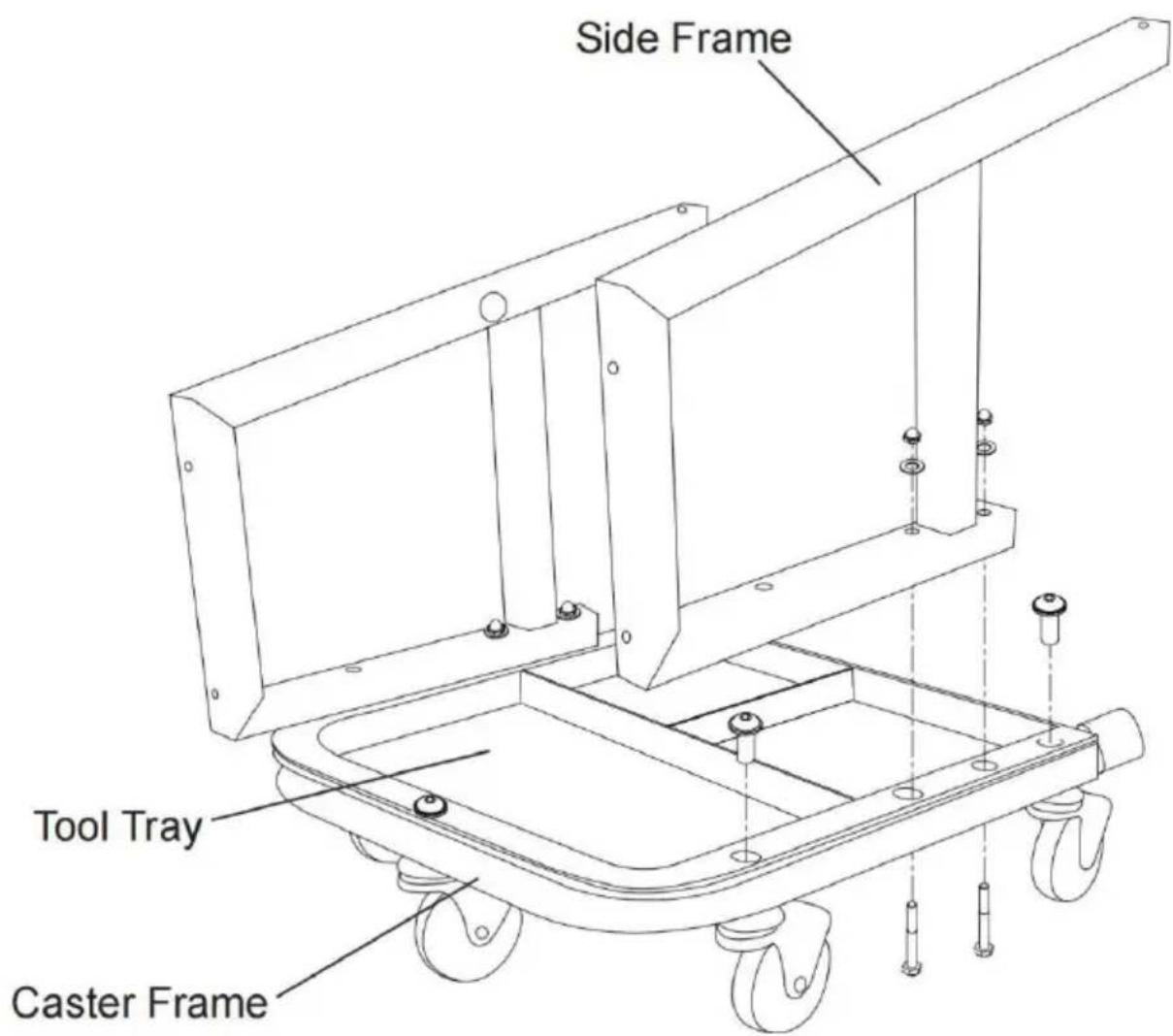

Rysunek 2 — Montaż tacy na narzędzia i kółek

1. Zamontuj tackę na narzędzia i pięć kółek do ramy kółek za pomocą imbusowych śrub. Następnie przymocuj dwie boczne ramy pełzające do ramy kółek za pomocą dwóch śrub M8 x 60

śruby z łbem sześciokątnym, dwie podkładki i dwie nakrętki żołędziowe

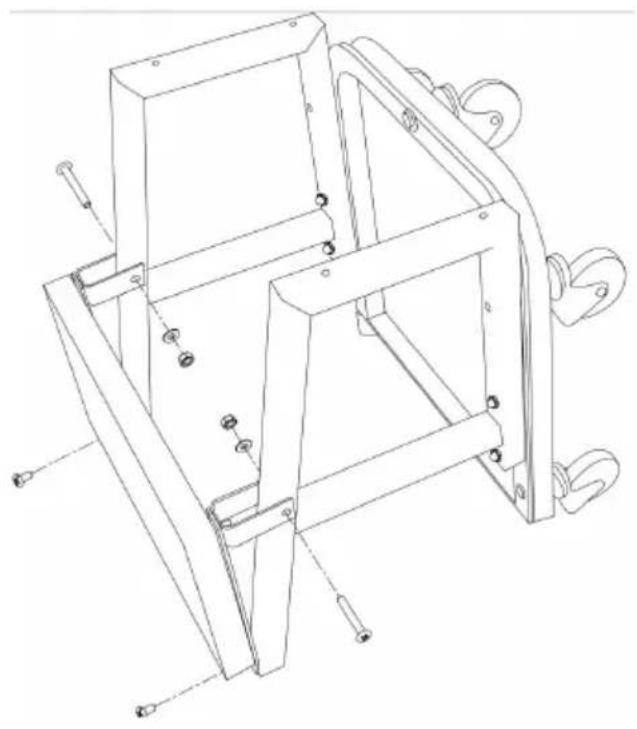

1. Przymocuj siedzisko leżanki do ram bocznych leżanki za pomocą dwóch śrub z łbem krzyżakowym M6 x 40 z podkładkami i nakrętkami oraz dwóch śrub z łbem krzyżakowym M6 x 16, jak pokazano na rysunku 3.

Rysunek 3 – Mocowanie siedziska leżanki

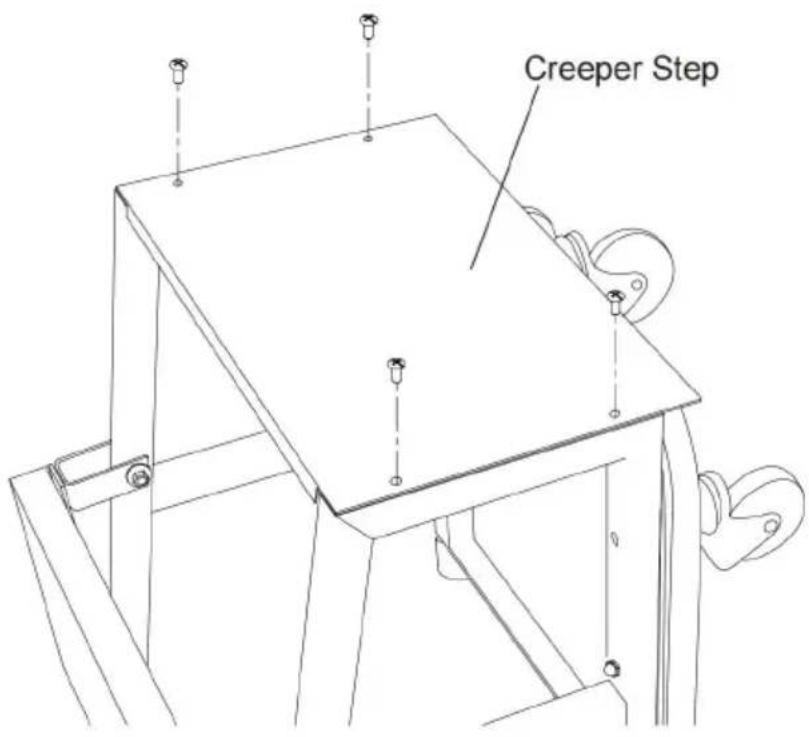

1. Przymocuj stopień do ram bocznych za pomocą czterech śrub z łbem krzyżakowym M6 x 16 (rys. 4).

Rysunek 4 – Mocowanie stopnia do ram bocznych

INSTRUKCJE KONSERWACJI

1. Regularna kontrola

Przeprowadzana co tydzień. Sprawdź powierzchnię siedziska pod kątem pęknięć, rozdarć lub oznak zużycia. Sprawdź połączenia ramy siedziska, czy nie są luźne, wygięte lub uszkodzone. Sprawdź, czy mechanizmy regulacji siedziska (takie jak regulacja wysokości i pochylenie oparcia) działają płynnie.

2. Czyszczenie

Wykonywane co dwa tygodnie. Użyj odkurzacza z miękką końcówką szczotkową, aby usunąć brud, zanieczyszczenia i kurz z powierzchni, szczelin i spodu. W przypadku siedzisk materiałowych wymieszaj łagodny detergent z ciepłą wodą. Zanurz miękką ściereczkę w roztworze i delikatnie przetrzyj powierzchnię siedziska zgodnie z fakturą tkaniny, unikając nadmiernego zwilżenia. W przypadku siedzisk skórzanych użyj

specjalistycznego środka do czyszczenia skóry. Nanieś niewielką ilość na czystą, miękką ściereczkę i przetrzyj siedzisko ruchem okrężnym. Następnie użyj suchej ściereczki, aby wypolerować skórę i przywrócić jej połysk.

3. Smarowanie

Wykonywane co miesiąc. Nałóż niewielką ilość smaru uniwersalnego na zawiasy i punkty obrotu mechanizmów regulacji siedzenia, aby zapewnić płynne działanie i zapobiec skrzypieniu. Sprawdź rolki lub suwaki (jeśli są) i nasmaruj je smarem na bazie silikonu, aby zapewnić łatwość ruchu.

UWAGA: Nie smarować kółek
