Produkttyp	Reparatur-Sitz (Creeper) mit Werkzeugablage und Trittbrett
Marke	Vevor
Modell	XF8W218
Maximale Tragfähigkeit	300 lb (136 kg)
Sitzmaße	360 x 240 mm
Produktmaße (montiert)	420 x 360 x 440 mm
Hauptmaterialien	Stahl, Schaumstoff, Nylonrollen
Anzahl der Rollen	5 (schwenkbar, Gewindeschaft 2,5 Zoll)
Werkzeugablage inklusive	Ja
Integriertes Trittbrett	Ja
Hauptfunktionen	Fahrbarer Sitz für Reparaturen unter Fahrzeugen, Verwendung als Trittleiter
Montage erforderlich	Ja, enthält alle erforderlichen Teile und Werkzeuge
Wartung und Reinigung	Wöchentliche Inspektion, zweiwöchentliche Reinigung, monatliche Schmierung
Sicherheit	Nicht 300 lb überschreiten, nicht auf dem Sitz stehen, auf ebenem und festem Untergrund verwenden
Ersatzteile verfügbar	Ja, wenden Sie sich an den Kundendienst von Pro-Lift oder Vevor
Reparierbarkeit	Inspektion durch autorisiertes Zentrum bei Verdacht auf Überlastung oder Beschädigung
Garantie	Elektronisches Garantiezertifikat verfügbar auf www.vevor.com/support

Häufig gestellte Fragen - XF8W218 Vevor

Wie montiere ich den Reparatur-Sitz Vevor XF8W218?

Befolgen Sie die Anweisungen in der Anleitung: Legen Sie das Sitzkissen mit der Unterseite nach oben, befestigen Sie die Sitzhalterungen mit den mitgelieferten Schrauben. Montieren Sie dann die Werkzeugablage und die Rollen am Rollenrahmen und befestigen Sie die Seitenrahmen. Befestigen Sie schließlich den Sitz und das Trittbrett. Verwenden Sie die mitgelieferten Schlüssel zum richtigen Festziehen.

Was ist die maximale Tragfähigkeit des Vevor XF8W218?

Die maximale Tragfähigkeit beträgt 300 lb (136 kg), einschließlich Benutzer, Werkzeuge und Ausrüstung.

Kann ich den Vevor XF8W218 als Trittleiter verwenden?

Ja, es kann als Trittleiter verwendet werden. Stellen Sie sicher, dass es auf einer festen, ebenen Fläche steht und alle vier Füße Bodenkontakt haben. Lehnen Sie sich nicht zu weit nach vorne und überschreiten Sie nicht die Tragfähigkeit.

Wie reinige ich den Sitz des Vevor XF8W218?

Für Stoffsitze verwenden Sie ein weiches Tuch, das mit einer Mischung aus mildem Seifenwasser und warmem Wasser getränkt ist, und vermeiden Sie übermäßige Nässe. Für Leder verwenden Sie einen Lederreiniger und polieren Sie mit einem trockenen Tuch. Saugen Sie regelmäßig die Zwischenräume ab.

Wie schmiere ich den Vevor XF8W218?

Tragen Sie monatlich eine kleine Menge Mehrzweckfett auf die Scharniere und Drehpunkte auf. Schmieren Sie die Gleitflächen mit einem silikonbasierten Schmiermittel. Schmieren Sie nicht die Rollen.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Versuchen Sie nicht, das Produkt zu montieren oder zu verwenden. Wenden Sie sich an den Kundendienst von Vevor über www.vevor.com/support, um Ersatzteile zu erhalten.

Kann ich auf dem Sitz des Vevor XF8W218 stehen?

Nein, es ist verboten, auf dem Sitzkissen zu stehen. Dies könnte zu schweren Verletzungen führen. Verwenden Sie es nur als Sitz oder als Trittbrett mit den Füßen auf dem integrierten Trittbrett.

Wie warte ich die Rollen des Vevor XF8W218?

Reinigen Sie die Rollen regelmäßig, um Schmutz und Ablagerungen zu entfernen. Schmieren Sie sie nicht. Wenn eine Rolle beschädigt ist, wenden Sie sich für einen Austausch an den Kundendienst.

Wie schwer ist das Produkt Vevor XF8W218?

Das genaue Gewicht ist in der Anleitung nicht angegeben. Aufgrund der Stahlkonstruktion mit Rollen und Ablage wird es jedoch auf etwa 10-12 kg geschätzt.

Wo finde ich die vollständige Anleitung für den Vevor XF8W218?

Die Anleitung ist kostenlos zum Download auf notice-facile.com verfügbar. Sie können sich auch an Vevor über www.vevor.com/support wenden, um eine übersetzte Version zu erhalten.

BEDIENUNGSANLEITUNG XF8W218 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

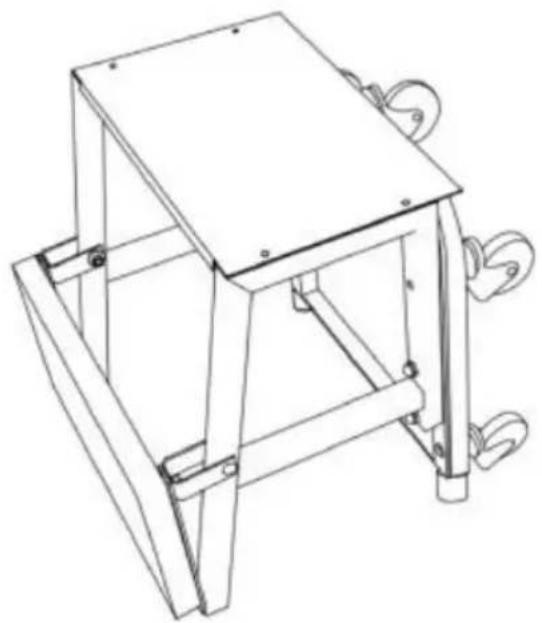

Reparatur-Sitze

MODELL: XF8W218

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie bitten, sorgfältig zu prüfen, wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte im Vergleich zu den Top-Großmarken sparen.

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abdeckung alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfen sorgfältig wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Reparatur-Sitze

Modell: XF8W218

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

- Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren verursachen.

- Halten Sie während der Montage Kinder, Haustiere und Zuschauer vom Bereich fern.

Durch Ablenkung können Sie die Kontrolle über Werkzeuge verlieren und sich oder andere verletzen.

- Gewichtskapazität und andere Produktfunktionen gelten für richtig und vollständig montiertes Produkt. Nicht verwenden, wenn es unvollständig oder unsachgemäß montiert ist.

Vorsichtsmaßnahmen treffen

- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, in der Nähe dieses Artikels zu spielen. Außerhalb der Reichweite von Kindern aufbewahren.

- Verwenden Sie den Hocker und das Zubehör bestimmungsgemäß und gemäß dieser Anleitung, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Stuhls für andere als die vorgesehenen Anwendungen kann zu Gefahrensituationen führen.

- Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

· Das maximale Gewicht darf 300 Pfund (136 kg) nicht überschreiten.

· HINWEIS: Achten Sie auf dynamische Belastung! Plötzliche

Lastveränderungen können kurzzeitig zu Überlastung führen, die zu einem Produktausfall führen kann.

- Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch muss das Produkt an einem trockenen Ort gelagert werden, um Rost zu verhindern.

Die in dieser Bedienungsanleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Es wird vom Betreiber verstanden und darauf hingewiesen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut sind, jedoch vom Betreiber bereitgestellt werden müssen.

WARNUNG: Stellen Sie sich nicht auf das Hockerpolster. Es können schwere Verletzungen auftreten.

TECHNISCHE PARAMETER

Modell	XF8W218
Nennlast (lbs)	300
Sitzgröße (mm)	360*240
Produktgröße (mm)	420*360*440

TEILELISTE

Teil	Beschreibung	Bild	Menge
1	Lenkrollen mit Schraubstangen und einem Durchmesser von 2,5 Zoll		5
2	Schrauben (mit einer Spezifikation von M8*60mr)		4
3	Schrauben (mit einer Spezifikation von M6*16mr)		10
4	Schrauben (mit einer Spezifikation von M6*40mr)		2
5	Hutmuttern (mit der Spezifikation M8)		4
6	Kontermuttern (mit Spezifikation M6)		2
7	Unterlegscheiben (mit 8mm Durchmesser)		4
8	Unterlegscheiben (mit 6mm Durchmesser)		4
9	Maulschlüssel		1
10	Inbusschlüssel		1

SICHERHEIT UND ALLGEMEINE INFORMATIONEN

Bewahren Sie diese Anleitung auf.

Lesen, verstehen und befolgen Sie zu Ihrer Sicherheit die Informationen auf und mit diesem Gerät vor der Verwendung. Der Eigentümer und/oder Bediener muss über das Gerät, seine Betriebseigenschaften und Sicherheitshinweise informiert sein, bevor er das Gerät in Betrieb nimmt. Der Eigentümer und/oder Bediener muss sich bewusst sein, dass die Verwendung und Reparatur dieses Produkts besondere Fähigkeiten und Kenntnisse erfordern können. Anweisungen und Sicherheitsinformationen müssen gelesen und mit dem Bediener in dessen Muttersprache besprochen werden, wobei sichergestellt wird, dass der Bediener deren Inhalt versteht, bevor die Verwendung dieses Geräts genehmigt wird. Wenn Zweifel an der ordnungsgemäßen Verwendung dieses Geräts bestehen, nehmen Sie es sofort außer Betrieb.

Vor jedem Gebrauch prüfen.

Nicht verwenden, wenn anormale Zustände wie gerissene Schweißnähte, beschädigte, lose oder fehlende Teile festgestellt werden. Jedes Gerät, das in irgendeiner Weise beschädigt erscheint, sich als abgenutzt erweist oder anormal funktioniert, muss bis zur Reparatur außer Betrieb genommen werden. Wenn das Gerät einer anormalen Belastung oder Stößen ausgesetzt war, stellen Sie die Nutzung sofort ein, bis das Gerät von einer autorisierten Reparaturwerkstatt überprüft wurde (Kontaktieren Sie den Händler oder Hersteller für eine Liste autorisierter Reparaturwerkstätten).

Es wird empfohlen, eine jährliche Inspektion von einer autorisierten Reparaturwerkstatt durchführen zu lassen. Etiketten und Bedienungsanleitungen sind beim Hersteller erhältlich.

WARNUNG

• Lesen, verstehen und befolgen Sie alle Anweisungen, bevor Sie dieses Gerät verwenden.
• Benutzen Sie niemals einen Rollhocker/Tritthocker, der beschädigt ist.
• Entfernen Sie vor der Verwendung des Rollbretts/Tritthockers jeglichen Schlamm, Fett, Öl oder rutschige Flüssigkeiten. Die Nennkapazität darf nicht überschritten werden. Die Nennkapazität beträgt 300 lbs (einschließlich Benutzer, Werkzeuge und Ausrüstung).
• Setzen Sie sich sanft hin. Vermeiden Sie Stoßbelastungen durch Stürze oder Sprünge auf dem Sitz.
• Nicht auf den Sitz stellen.
• Bei Verwendung als Trittleiter muss das Gerät auf einem festen, ebenen Untergrund stehen und mit allen vier Beinen den Boden berühren.
• Stellen Sie sicher, dass der Tritthocker die richtige Höhe für den vorgesehenen Zweck hat. Überstrecken Sie sich nicht.
• Der Tritt darf immer nur von einer Person gleichzeitig benutzt werden.
• Außerhalb der Reichweite von Kindern aufbewahren. Dieses Gerät ist nicht für die Verwendung durch Kinder geeignet.

Nur auf glatten, ebenen Flächen verwenden.

GEBRAUCHSANLEITUNG

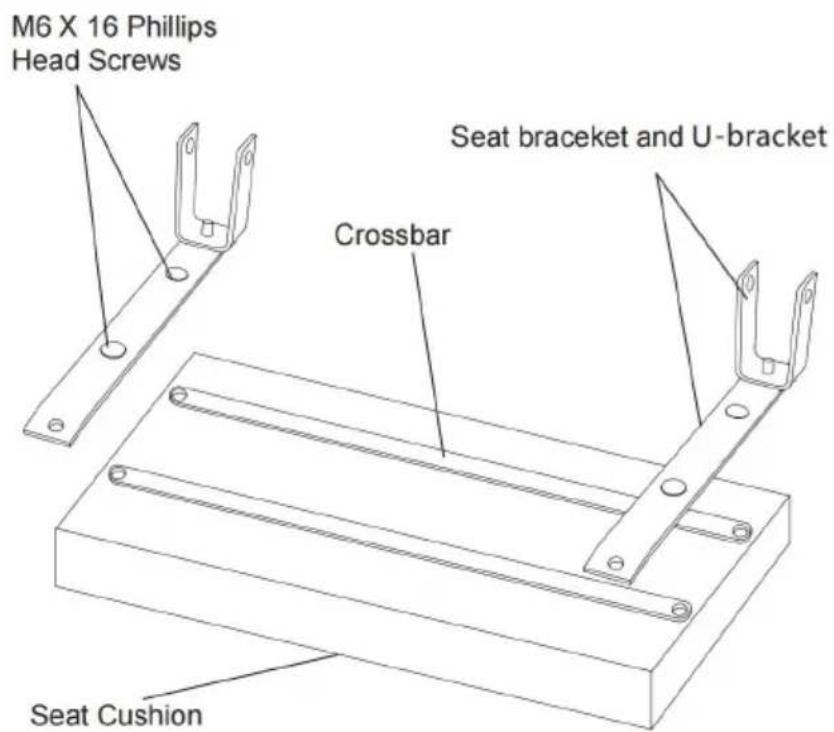

Abbildung 1 - Anbringen der U-Bügel

VORBEREITUNG/MONTAGE

Bevor Sie Ihren Creeper zusammenbauen, müssen Sie unbedingt sicherstellen, dass alle Teile vorhanden sind. Falls ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden. Wenden Sie sich stattdessen an den Pro-Lift-Kundendienst, um Ersatzteile zu erhalten.

Verpackungsinhalt: 1 Sitzpolsterabschnitt, 1 Rollenrahmenabschnitt, 1 Werkzeugablage, 2

Seitliche Rahmenabschnitte, 2 Sitzstützhalterungen und U-Halterungen, 5 Rollen, verschiedene Beschläge.

1. Legen Sie das Sitzpolster mit der Unterseite nach unten. Richten Sie die 9 Löcher der Querstangen mit denen des Sitzes aus. Richten Sie anschließend die Löcher der Sitzstützstangen aus und befestigen Sie sie mit vier M-Kreuzschlitzschrauben, wie in Abb. 1 dargestellt.

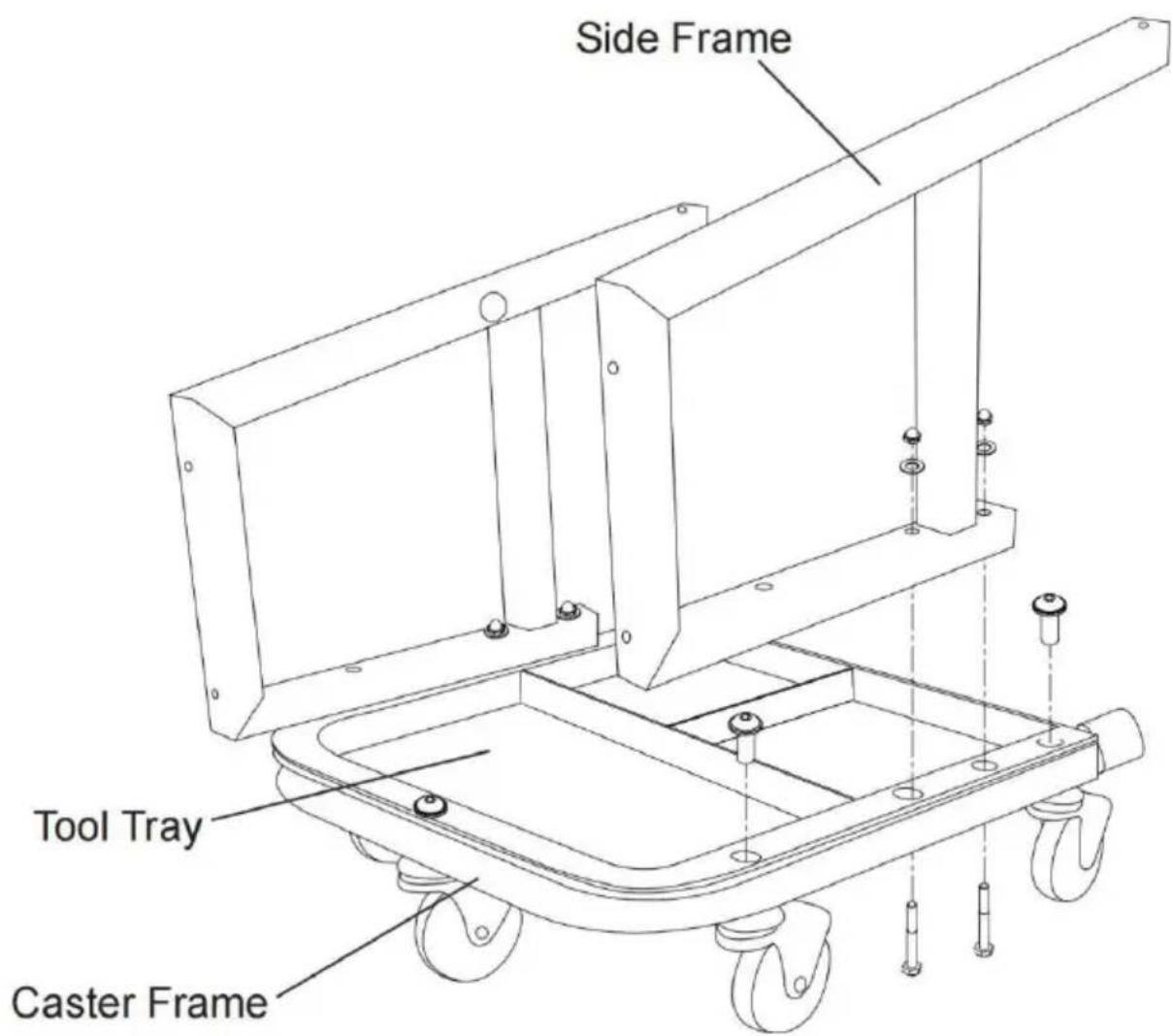

Abbildung 2 - Zusammenbau von Werkzeugablage und

Rollen

1. Montieren Sie die Werkzeugablage und die fünf Lenkrollen mit Innensechskantschrauben am Lenkrollenrahmen. Befestigen Sie dann die beiden Seitenrahmen des Rollwagens mit zwei M8 x 60

Sechskantschrauben, jeweils zwei Unterlegscheiben und zwei Hutmuttern 2).

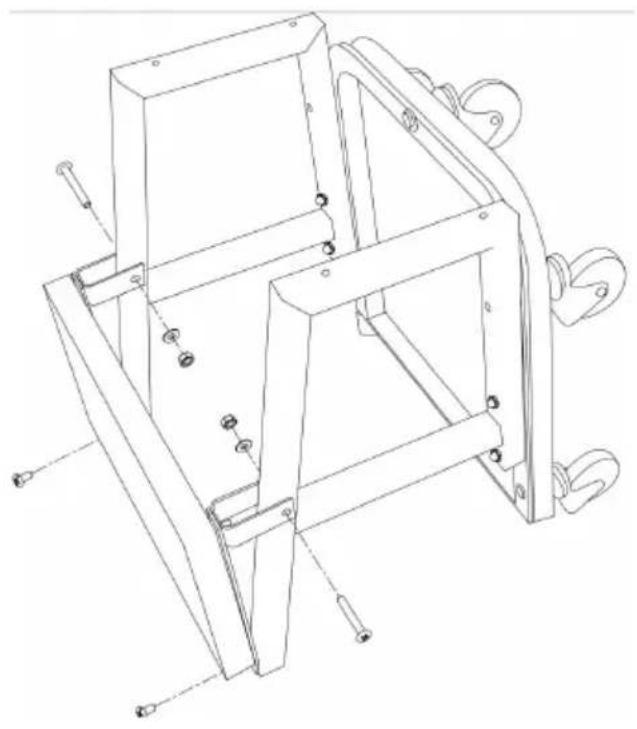

1. Befestigen Sie den Creeper-Sitz mit zwei M6 x 40 Kreuzschlitzschrauben, Unterlegscheiben und Muttern sowie zwei M6 x 16 Kreuzschlitzschrauben am Creeper-Seitenrahmen, wie in Abbildung 3 gezeigt.

Abbildung 3 - Anbringen des Rollbrettsitzes

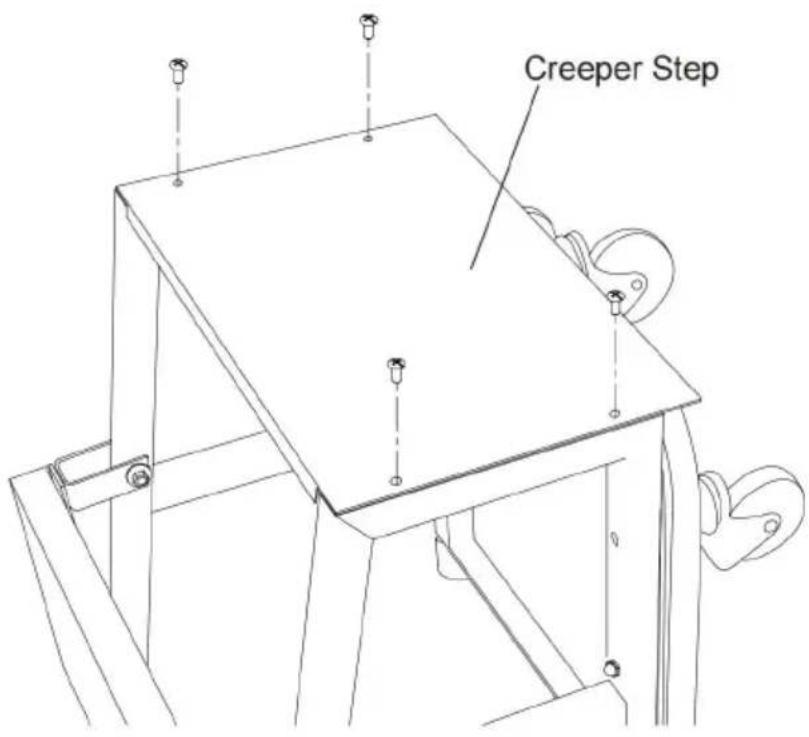

1. Die Trittstufe mit vier M6 x Schrauben an den Seitenrahmen befestigen (Kreuzschlitzschrauben, Abb. 4).

Abbildung 4 - Anbringen der Stufe an den Seitenrahmen

WARTUNGSANLEITUNG

1. Regelmäßige Inspektion

Wöchentlich durchzuführen. Überprüfen Sie die Sitzoberfläche auf Risse, Brüche oder Abnutzungserscheinungen. Untersuchen Sie die Verbindungen des Sitzrahmens, um festzustellen, ob sie locker, verbogen oder beschädigt sind. Testen Sie, ob die Sitzverstellmechanismen (wie Höhenverstellung, Rückenlehnenneigung) reibungslos funktionieren.

2. Reinigung

Zweiwöchentlich durchzuführen. Verwenden Sie einen Staubsauger mit einem weichen Bürstenaufsatz, um Schmutz, Ablagerungen und Staub von der Sitzoberfläche, aus Ritzen und von der Unterseite zu entfernen. Mischen Sie für Stoffsitze ein mildes Reinigungsmittel mit warmem Wasser. Tauchen Sie ein weiches Tuch in die Lösung und wischen Sie die Sitzoberfläche vorsichtig in Richtung der Stoffstruktur ab. Vermeiden Sie dabei eine Übernässung. Verwenden Sie für Ledersitze einen speziellen Lederreiniger. Tragen Sie eine kleine Menge auf ein sauberes, weiches Tuch auf und wischen Sie in kreisenden Bewegungen ab. Polieren Sie das Leder anschließend mit einem trockenen Tuch, um seinen Glanz wiederherzustellen.

3. Schmierung

Monatlich durchzuführen. Tragen Sie eine kleine Menge Mehrzweckfett auf Scharniere und Drehpunkte der Sitzverstellmechanismen auf, um einen reibungslosen Betrieb aufrechtzuerhalten und Quietschen zu verhindern. Überprüfen Sie die Rollen oder Gleiter (falls vorhanden) und schmieren Sie sie mit einem Schmiermittel auf Silikonbasis, um eine leichte Bewegung zu gewährleisten.

ACHTUNG: Die Lenkrollen nicht schmieren
