Produkttyp	Reparationssits (creeper) med verktygsbricka och fotsteg
Märke	Vevor
Modell	XF8W218
Maximal lastkapacitet	300 lb (136 kg)
Sittdimensioner	360 x 240 mm
Produktdimensioner (monterad)	420 x 360 x 440 mm
Huvudmaterial	Stål, skum, nylonhjul
Antal hjul	5 (svängbara, gängad axel 2,5 tum)
Verktygsbricka inkluderad	Ja
Inbyggt fotsteg	Ja
Huvudfunktioner	Rörlig sits för underbyggnadsreparation, användning som pall
Montering krävs	Ja, innehåller alla nödvändiga delar och verktyg
Underhåll och rengöring	Veckovis inspektion, varannan vecka rengöring, månatlig smörjning
Säkerhet	Överskrid inte 300 lb, stå inte på sitsen, använd på plan och stabil yta
Reservdelar tillgängliga	Ja, kontakta Pro-Lift eller Vevors kundservice
Reparerbarhet	Inspektion av auktoriserad verkstad vid misstanke om överbelastning eller skada
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - XF8W218 Vevor

Hur monterar jag Vevor XF8W218 reparationssitsen?

Följ instruktionerna i manualen: placera sittdynan med undersidan uppåt, fäst sitsstöden med medföljande skruvar. Montera sedan verktygsbrickan och hjulen på hjulramen, fäst sedan sidoramarna. Slutligen fäst sitsen och fotsteget. Använd medföljande nycklar för korrekt åtdragning.

Vad är den maximala lastkapaciteten för Vevor XF8W218?

Den maximala lastkapaciteten är 300 lb (136 kg), inklusive användare, verktyg och utrustning.

Kan jag använda Vevor XF8W218 som pall?

Ja, den kan användas som pall. Se till att den placeras på en hård och plan yta med alla fyra fötter i kontakt med golvet. Luta dig inte för långt framåt och överskrid inte lastkapaciteten.

Hur rengör jag sitsen på Vevor XF8W218?

För tygsäten, använd en mjuk trasa fuktad med en blandning av mild tvål och varmt vatten, undvik att göra den för blöt. För läder, använd läderrengöring och polera med en torr trasa. Dammsug regelbundet i springorna.

Hur smörjer jag Vevor XF8W218?

Applicera månatligen en liten mängd universalfett på gångjärn och vridpunkter. Smörj glidytor med silikonbaserat smörjmedel. Smörj inte hjulen.

Vad gör jag om en del saknas eller är skadad?

Försök inte montera eller använda produkten. Kontakta Vevors kundservice via www.vevor.com/support för att få reservdelar.

Kan jag stå på sitsen på Vevor XF8W218?

Nej, det är förbjudet att stå på sitsdynan. Det kan leda till allvarliga skador. Använd den endast som sittplats eller som pall med fötterna på det inbyggda fotsteget.

Hur underhåller jag hjulen på Vevor XF8W218?

Rengör hjulen regelbundet för att ta bort smuts och skräp. Smörj dem inte. Om ett hjul är skadat, kontakta kundservice för byte.

Vad är vikten på produkten Vevor XF8W218?

Exakt vikt anges inte i manualen. Men med tanke på stålkonstruktionen med hjul och bricka uppskattas den till cirka 10-12 kg.

Var hittar jag den fullständiga manualen för Vevor XF8W218?

Manualen finns gratis att ladda ner på notice-facile.com. Du kan också kontakta Vevor via www.vevor.com/support för en översatt version.

BRUKSANVISNING XF8W218 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Reparera säten

MODELL: XF8W218

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Repair Seats

Modell: XF8W218

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

• Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
• Håll barn, husdjur och åskådare borta från området under montering. Distraktioner kan få dig att tappa kontrollen över verktyg, vilket kan skada dig eller andra.
• Viktkapacitet och andra produktegenskaper gäller korrekt och fullständigt monterad produkt. Använd inte om den är ofullständig eller felaktigt monterad.

Använd försiktighetsåtgärder

· Denna produkt är inte en leksak. Tillåt inte barn att leka med den eller detta föremål, och förvara den utom räckhåll för barn. - Använd pallen och tillbehören som avsett och i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Att använda pallen för andra operationer än de avsedda kan resultera i en farlig situation. - Inspektera före varje användning; använd inte om delar är lösa eller skadade. - Överskrid inte en viktkapacitet på 300 lbs (136 kg). · OBS: Var uppmärksam på dynamisk belastning! Plötsliga skiftningar i lasten kan kortvarigt skapa överbelastning, vilket kan resultera i produktskada. · Förvara inaktiv utrustning. När den inte används måste denna produkt förvaras på en torr plats för att förhindra rost. - Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt utan måste tillhandahållas av operatören.

VARNING: Stå inte på pallens sits. Allvarliga skador kan

inträffa.

TEKNISKA PARAMETRAR

Modell	XF8W218
Nominell belastning (lbs)	300
Sitsstorlek (mm)	360*240
Produktstorlek (mm)	420*360*440

DELLISTA

Del	Beskrivning	bild	Antal
1	Skruva stavhjul med en diameter på 2,5 tur		5
2	Skruvar (med en specifikation på M8*60mm)		4
3	Skruvar (med en specifikation på M6*16mm)		10
4	Skruvar (med en specifikation på M6*40mm)		2
5	Lockmuttrar (med en specifikation på M8)		4
6	Låsmuttrar (med specifikationen M6)		2
7	Brickor (med en diameter på 8 mm)		4
8	Brickor (med en diameter på 6 mm)		4
9	Nyckel med öppen ände		1
10	sexkantnyckel		1

SÄKERHET OCH ALLMÄN INFORMATION

Spara dessa instruktioner.

För din säkerhet, läs, förstå och följ informationen som tillhandahålls om denna enhet innan användning. Ägaren och/eller operatören ska ha förståelse för enheten, dess funktionsegenskaper och säkerhetsinstruktioner innan du använder utrustningen. Ägaren och/eller operatören ska vara medveten om att användning och reparation av denna produkt kan kräva speciella färdigheter och kunskaper. Instruktioner och säkerhetsinformation ska läsas och diskuteras med operatören på operatörens modersmål, så att operatören förstår deras innehåll, innan användning av denna utrustning godkänns. Om det råder tvivel om säker och korrekt användning av enheten, ta den ur tjänst omedelbart.

Inspektera före varje användning.

Använd inte om onormala förhållanden som spruckna svetsar, skadade eller saknade delar noteras. All utrustning som verkar skadad på något sätt, befinns vara sliten eller fungerar onormalt ska tas ur drift tills den reparerats. Om utrustningen har varit eller misstänks ha utsatts för en onormal belastning eller stöt, avbryt omedelbart användningen tills den har inspekterats av en fabriksauktoriserad reparationsverkstad (kontakta distributör eller tillverkare för lista över auktoriserade reparationsanläggningar). Jag rekommenderar att årlig besiktning görs av en auktoriserad reparationsverkstad. Etiketter och användarmanualer finns tillgängliga från tillverkaren.

VARNING

• Läs, förstå och följ alla instruktioner innan du använder enheten.
• Använd aldrig en skadad kryp/stegpall.
• Rengör eventuell lera, fett, olja eller hala vätskor innan du använder kryp-/stegpall.
• Överskrid inte den nominella kapaciteten. Nominell kapacitet är 300

(inkluderar användare, verktyg och utrustning).

• Sätt dig ner försiktigt. Undvik stötbelastningar orsakade av att hoppa på sätet.
• Stå inte på sätet.
• När den används som trappall måste enheten stå på ett fast, plant underlag med alla fyra ben i kontakt med marken.
• Se till att pallen är på lämplig höjd för avsett ändamål. Överdriv inte.
• Endast en person får använda pallen åt gången.
• Förvaras utom räckhåll för barn. Denna enhet är inte lämplig för barnanvändning.
• Använd endast på släta, plana ytor.

BRUKSANVISNING

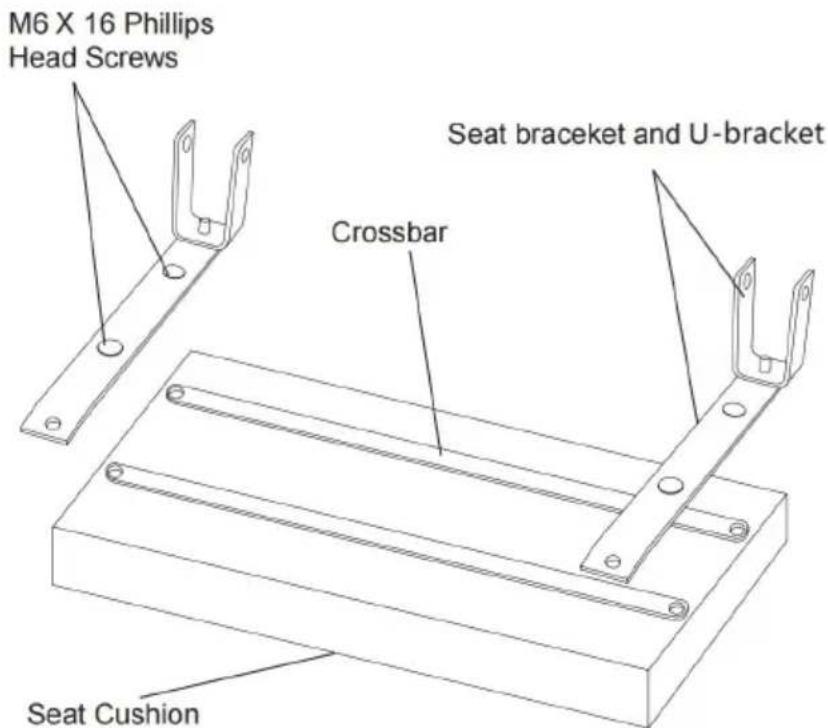

Figur 1 - Fästa U-fästen

FÖRBEREDELSE/MONTERING

Innan du sätter ihop din Creeper är det viktigt att se till att alla delar finns. Om någon del saknas eller är skadad, avstå från att försöka montera.

använda produkten. Ta istället kontakt med Pro-Lift kundtjänst för att 1 reservdelar.

Paketinnehåll: 1 sittdynasektion, 1 hjulramsektion, 1 verktygsbricka, 2

Sidoramsektioner, 2 sitsstödsfästen & U-fästen, 5 hjul, diverse hårdvara 1. Placera sittdynan med undersidan nedåt. Rikta in hålen på tvärstän med hålen på sätet. Rikta sedan in hålen på sätesstödstängerna och med fyra M6 x 16 stjärnskruvar, som avbildas i Fig. 1.

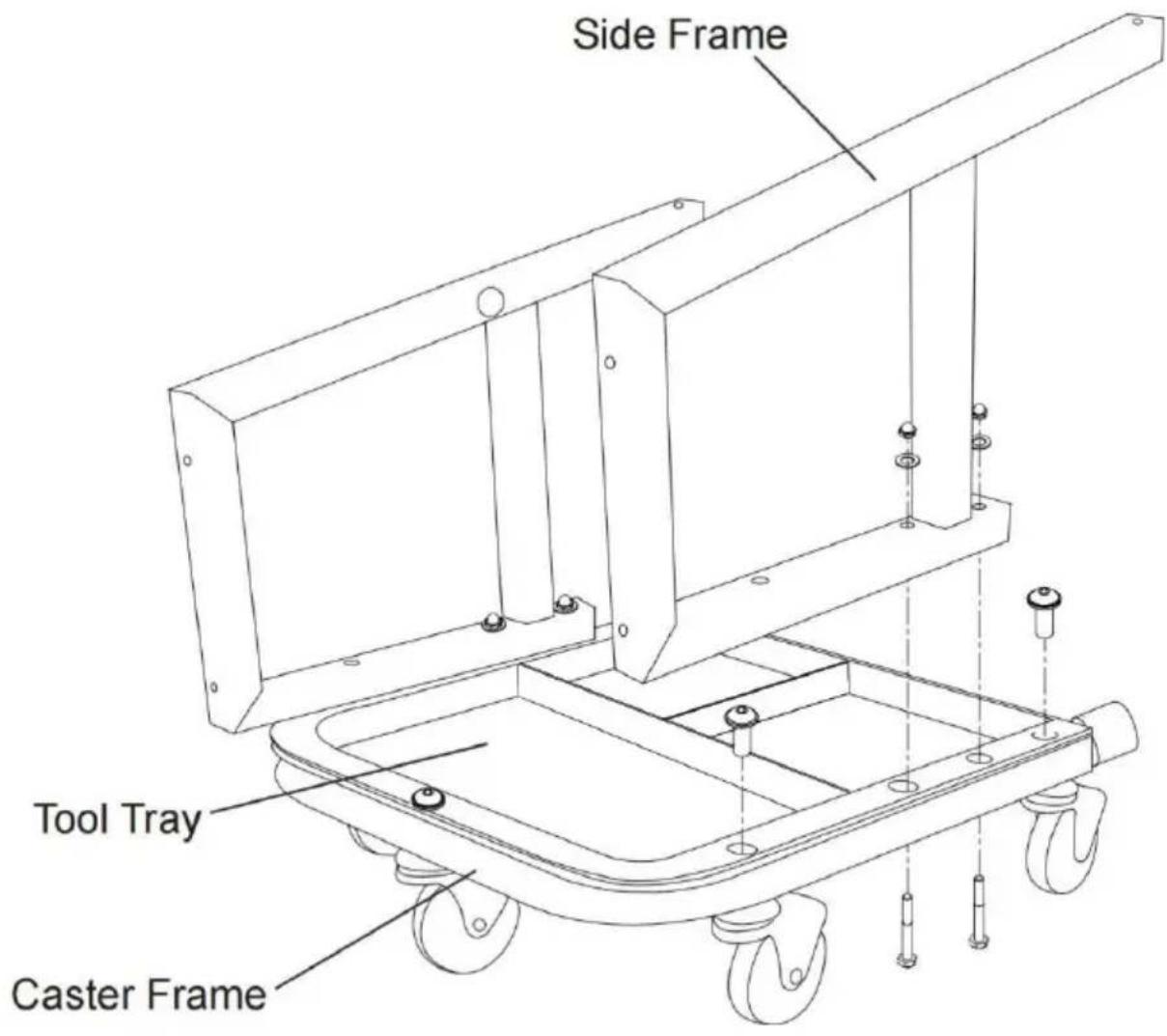

Bild 2 - Montering av verktygsbricka och hjul

1. Montera verktygsbrickan och fem hjul till gjutramen med hjälp av insexhuvuden. Fäst sedan två krypsidoramar på hjulramen med två M8 sexkantsbultar, två brickor och två ekollonmuttrar vardera (Fig 2).

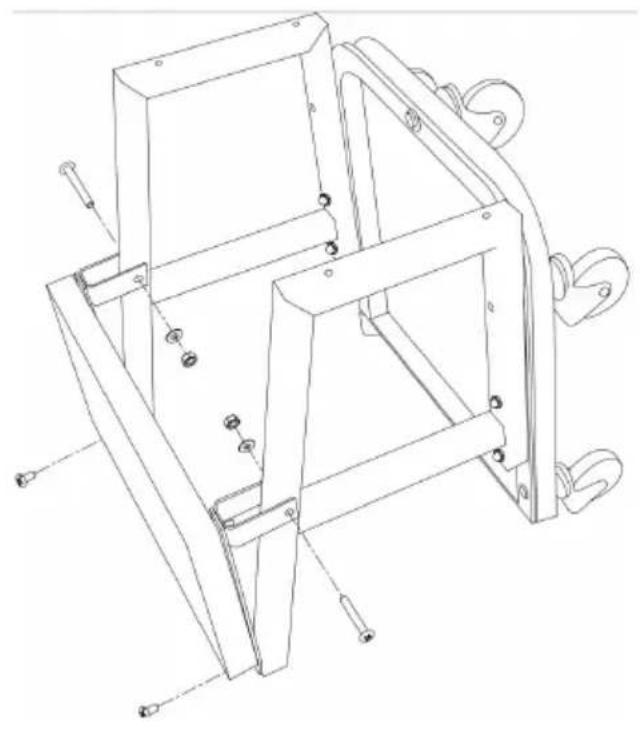

1. Fäst krypsätet på krypsidans ramar med två M6 x 40 Phillips-skruvar, me brickor och muttrar, och två M6 x 1 Phillips-skruvar som i figur 3.

Figur 3 - Fästa krypstol

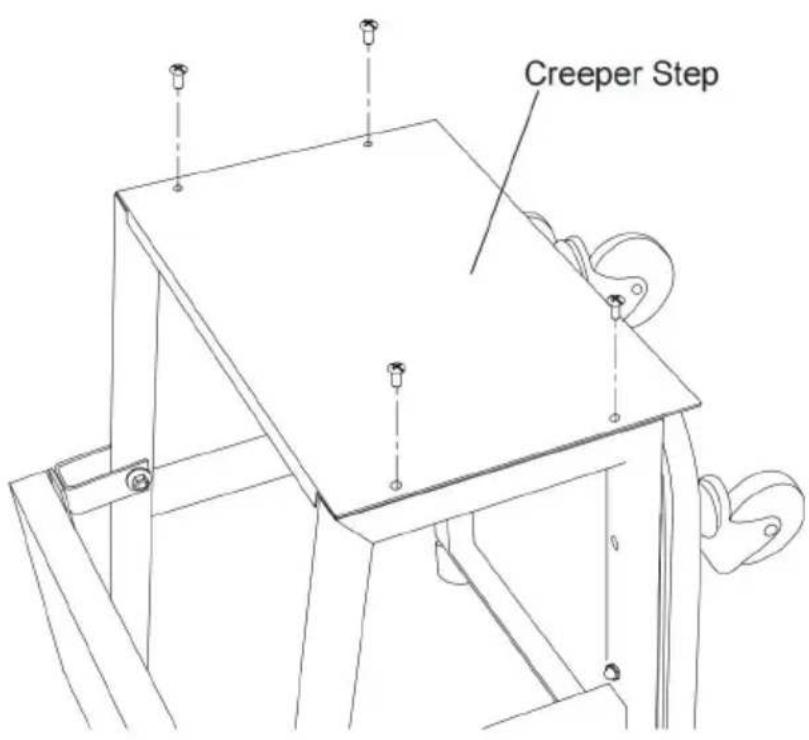

1. Fäst krypsteg vid sidoramar med fyra M6 x 16

Phillips-skruvar (fig. 4).

Figur 4 - Fästa steg på sidoramar

MAINTENANCE INSTRUCTIONS

Genomförs varje vecka. Kontrollera sätesytan för sprickor, revor eller te slitage. Undersök anslutningarna på sitsramen för att se om de är lös eller skadade. Testa om sätesjusteringsmekanismerna (som höjdjustering ryggstödslutning) fungerar smidigt.

2. Städning

Utförs varannan vecka. Använd en dammsugare med en mjuk borste bort smuts, skräp och damm från sitsytan, springorna och undersidan. tygsitsar, blanda ett milt rengöringsmedel med varmt vatten. Doppa en trasa i lösningen och torka försiktigt av sitsytan enligt tygets struktur, övervätning. För lädersäten, använd ett specialiserat rengöringsmedel för Applicera en liten mängd på en ren, mjuk trasa och torka av sätet i rörelse. Använd sedan en torr trasa för att polera lädret för att återslglans.

3. Smörjning

Görs månadsvis. Applicera en liten mängd universalfett på gångjärnen och vridpunkterna på sätesjusteringsmekanismerna för att bibehålla smidig funktion och förhindra gnisslande. Kontrollera rullarna eller glidarna (om tillämpligt) och smörj dem med ett silikonbaserat smörjmedel för att säkerställa enkel rörelse.

VARNING: Smörj inte hjulen
