Producttype	Snijplotter (cutter plotter)
Merk	Vevor
Model	SK-720L
Maximale invoerbreedte	720 mm
Maximale snijbreedte	630 mm
Maximale snijdikte	1 mm
Snijsnelheid	20–800 mm/s
Snijdruk	20–500 g
Geheugenbuffer	1–4 MB
LCD-scherm	Ja, CN/FR-weergave
Interface	COM + USB + Bluetooth
Snijnauwkeurigheid	0,127 mm
Resolutie	0,0245 mm/stap
Ondersteunde bestandsformaten	DMPL, HPGL
Voeding	AC 85–264 V, 2,5 A
Afmetingen verpakking	104 × 33 × 36 cm
Netto gewicht	17 kg
Bedrijfstemperatuur	10–35 °C
Luchtvochtigheid bij gebruik	30–50 % RH
Inbegrepen accessoires	Voedingskabel, USB-kabel, COM-kabel, mes, meshouder, penhouder, penkern, moersleutel, USB-stuurprogramma, steunschroeven
Belangrijkste functies	Snijden van zachte materialen op rol (dikte ≤1 mm), automatisch opnieuw snijden, real-time snelheid/druk aanpassing, Bluetooth-verbinding via Android-app
Onderhoud en reiniging	Verwijder de beschermfolie voor gebruik. Geen vloeistoffen of metalen voorwerpen inbrengen. Reinig de oppervlakken met een droge doek.
Veiligheid	Aarding verplicht. Raak het snoer niet aan met natte handen. Loskoppelen bij onweer. Wacht 5 seconden voordat u opnieuw inschakelt.
Reserveonderdelen en repareerbaarheid	Mes en meshouder vervangbaar. Neem contact op met de klantenservice voor interne onderdelen (besturingskaart, voeding).
Algemene informatie	Volledige handleiding beschikbaar in het Frans. Gebruik met SignMaster-software (pc) of mobiele app (Android). Technische ondersteuning: www.vevor.com/support

Veelgestelde vragen - SK-720L Vevor

Hoe installeer ik het mes op de Vevor SK-720L snijplotter?

Draai de dop van de meshouder los. Plaats de messing ring op het mes en steek het mes in de bovenkant van de houder. Draai de dop weer vast en pas de puntlengte aan (ongeveer 1/64 inch). Raadpleeg voor meer details de sectie Montage van de houder van de handleiding.

Welke soorten materialen kan ik snijden met de Vevor SK-720L?

Dit apparaat is ontworpen voor het snijden van zachte materialen op rol, zoals zelfklevend vinyl, met een maximale dikte van 1 mm. Het is niet geschikt voor metalen of stijve materialen.

Hoe verbind ik de snijplotter met mijn computer?

Gebruik de meegeleverde USB-kabel om de snijplotter op uw pc aan te sluiten. Installeer eerst de SignMaster-software vanaf de meegeleverde cd en configureer vervolgens de USB-poort in de software-instellingen (zie sectie Installatie van software en stuurprogramma's).

Waarom herkent mijn computer de snijplotter niet?

Controleer of het USB-stuurprogramma correct is geïnstalleerd. Zorg ervoor dat u in SignMaster USB hebt geselecteerd als poorttype en het juiste machinemodel (SK-720L). Start de snijplotter en computer indien nodig opnieuw op.

Hoe stel ik de snijsnelheid en -druk in?

De snelheid kan worden ingesteld van 20 tot 800 mm/s en de druk van 20 tot 500 g. Gebruik de bedieningselementen op het LCD-scherm of via de mobiele app (Bluetooth). Voer een snijtest uit om deze parameters aan te passen op basis van uw materiaal.

Kan ik de snijplotter met mijn Android-telefoon gebruiken?

Ja, download de CUT app via de link http://apk.ahroto.com/CUT.apk of via de QR-code in de handleiding. Schakel Bluetooth in op de snijplotter en telefoon, en koppel de apparaten. Met de app kunt u PLT-bestanden verzenden om te snijden.

Wat te doen als het LCD-scherm knippert of blauw wordt bij het opstarten?

Dit duidt op een probleem met de besturingskaart. Schakel onmiddellijk de stroom uit en neem contact op met de Vevor-klantenservice voor een vervanging van de kaart. Probeer niet zelf te repareren.

Hoe reinig en onderhoud ik mijn snijplotter?

Verwijder voor gebruik de beschermfolie. Laat geen vloeistoffen of metalen voorwerpen in de machine komen. Reinig de buitenkant met een droge, pluisvrije doek. Koppel het apparaat los wanneer het langere tijd niet wordt gebruikt.

Waar vind ik de PSN-code die nodig is voor de software-installatie?

De PSN-code bevindt zich in de cd-hoes van de SignMaster-software. Open de doos en zoek naar een sticker met de code. Voer deze code in tijdens de installatie zoals gevraagd (stap 4-4 van de handleiding).

De snijplotter maakt een abnormaal geluid na het inschakelen, wat te doen?

Schakel onmiddellijk de stroom uit en ga niet verder met het gebruik. Neem contact op met de Vevor-klantenservice (www.vevor.com/support) voor hulp. Een abnormaal geluid kan wijzen op een mechanisch of elektrisch probleem.

GEBRUIKSAANWIJZING SK-720L Vevor

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INHOUD

Voorzorgsmaatregelen 1

Symbool Indicatie 1

Inleiding voor hoofdonderdelen 3

Technische parameters 4

Accessoirebox 5

Beugelmontagediagram 5

Beschrijving van de bedieningsknoppen en bedieningsinstructies ......6

Stappen voor productassemblage 6

Software- en driverinstallatie 8

Verbinding van software en machine 11

App-bedieningshandleiding 13

Problemen oplossen 15

Afvalverwerking 16

Aandacht 16

VOORZORGSMAATREGELEN

• Het beschermende materiaal moet worden verwijderd voordat de snijplotter wordt ingeschakeld.
• Controleer het etiket op de achterkant van de plotter om te bevestigen dat de nominale spanning die de plotter nodig heeft, overeenkomt met de spanning van het stopcontact.
• Controleer eerst of de aan/uit-schakelaar uit staat en steek de stekker vervolgens in een geaard stopcontact.
• Raak het netsnoer niet aan met natte handen om elektrische schokken te voorkomen.
• Gebruik alleen het netsnoer en de datakabel die bij het product zijn geleverd of de door de fabrikant goedgekeurde vervanging.
• Laat geen metalen voorwerpen of vloeistoffen in het apparaat vallen om storingen te voorkomen.
• Nadat u de snijplotter hebt uitgeschakeld, moet u nog eens 5 seconden wachten voordat u deze weer inschakelt. Anders zal de snijplotter beschadigd raken.

Bij onweer zet u de aan/uit-schakelaar op UIT en haalt u de stekker uit het stopcontact.

- Wijzig de componenten van de fabrikant niet privé.

- De fabrikant behoudt zich het recht voor om productspecificaties zonder voorafgaande kennisgeving te wijzigen.

- De fabrikant draagt alleen de wettelijke verplichtingen van het product zelf dat aan de gebruikers wordt verkocht en draagt geen enkele verantwoordelijkheid voor andere verliezen die het gevolg zijn van het niet goed functioneren van de producten.

- Zonder toestemming van ons bedrijf mag geen enkel deel van deze handleiding worden gekopieerd of onder welke naam dan ook worden overgedragen.

- Versleep de wagen niet met de hand.

Als u na het inschakelen van het apparaat een vreemd geluid hoort, schakel dan onmiddellijk de stroom uit en neem contact op met de aftersalesafdeling voor feedback.

SYSTEEMINDICATIE

Om ervoor te zorgen dat de plotter correct kan worden gebruikt en schade te voorkomen, moeten gebruikers de onderstaande instructies volgen tijdens het gebruik.

1. Zorg voor veilige gebruiksmethoden

	Waarschuwing	Onjuist gebruik kan leiden tot letsel
		Onjuist gebruik kan schade aan de machine veroorzaken
	Aandacht	Onjuist gebruik kan leiden tot persoonlijk letsel of schade aan andere objecten

2. Symboolbeschrijving

	Waarschuwing
	• Dit symbool geeft aan dat gebruikers goed moeten opletten. De afbeelding links betekent "Wees voorzichtig met elektrische schokken".
	• Gebruik geen voeding die niet aan de nominale spanning voldoet.• Het gebruik van een niet-gekwalificeerde voeding kan brand of een elektrische schok veroorzaken.
	• Als het apparaat rook, geur, lawaai of andere abnormale omstandigheden produceert, schakel het dan onmiddellijk uit.• Als u de machine onder deze omstandigheden blijft gebruiken, kan dit brand of letsel veroorzaken.elektrische schok.
	• Sluit de stekker niet aan en verwijder hem niet als de stroom is ingeschakeld.• Als u de stekker uit het stopcontact trekt terwijl de stroom is ingeschakeld, raakt het apparaat beschadigd.
	• Zorg voor aarding van de machine.• Als het apparaat niet geaard is, kan dit elektrische schokken of mechanische storingen veroorzaken.
	• Zorg voor aarding van de machine.• Als u dit wel doet, kan dit leiden tot brand of een elektrische schok, wat kan leiden tot persoonlijk letsel.
	Aandacht
	• De machine kan niet in vloeistoffen doordringen,vallen in metalen voorwerpen, enz.• Deze voorwerpen kunnen brand veroorzaken.
	• Vernietig of vervang het originele netsnoer niet en zorg ervoor dathet netsnoer niet overmatig wordt gebogen, getrokken,vastgebonden of onder zware voorwerpen wordt gedrukt.• Als u dit wel doet, kan de voeding beschadigd raken, wateen elektrische schok of brand kan veroorzaken.
	• Als u het apparaat gedurende langere tijd niet gebruikt, haaldan de stekker uit het stopcontact.• Anders kan er brand ontstaan.Plaats uw handen niet op de rol tijdens het gebruik.Dit kan letsel veroorzaken.
	De machine moet op een stabiele ondergrond worden geplaatst.Anders zal de machine vallen en letsel veroorzaken.
	Wanneer u de stekker uit het stopcontact haalt, dient u aan de stekker te trekken en niet aan de kabel.Als u aan de kabel trekt, kan dit een elektrische schok of brand veroorzaken.
	Het is verboden om het te gebruiken bij onweer en bliksem.Om schade aan de machine door blikseminslag te voorkomen.
	Controleer voordat u de stekker in het stopcontact steekt of de Voedingsspanning en stroomkabel zijn normaal.Zorg ervoor dat u het apparaat zonder uitzondering aansluit.

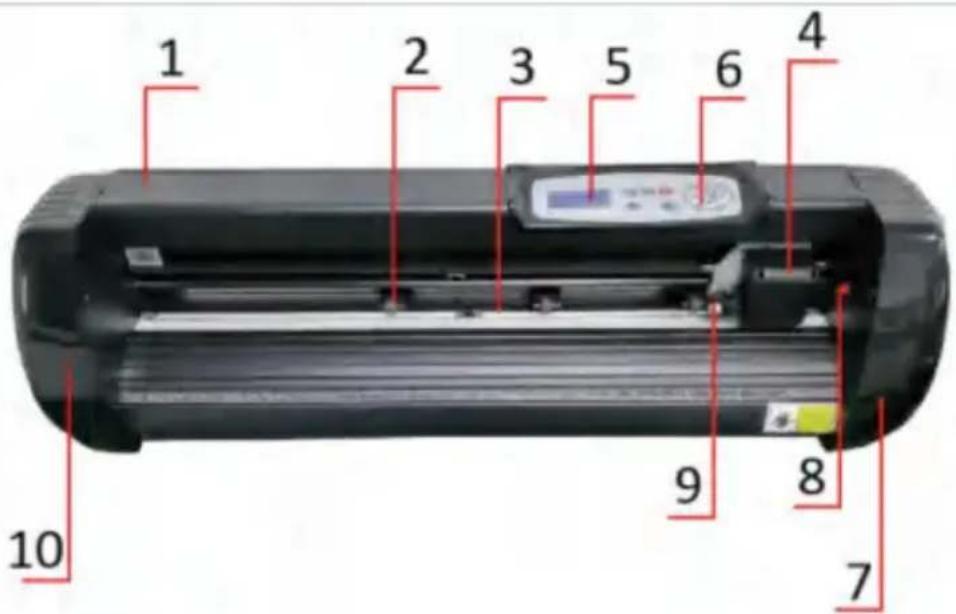

INLEIDING VOOR HOOFDONDERDELEN

SK-model

Linkerkant

Rechterkant

1. Deksel voor railgeleider
2. Knijprolset 3. Rol

voor papierinvoer 4. Wagen 5.

Scherm 6.

Knoppen

7.

Rechterdeksel

1. Reset-

schakelaar 9.

Bladklem 10.

Linkerklep 11.

Stroomaansluiting

1. Zekeringhouder

13.

Stroomschakelaar 14. USB-poort 15

Item\Model	SK-720L	SK-870L
Maximale voedingsbreedte	720mm	870mm
Maximale snijbreedte	630mm	780mm
Snijdikte	ÿ1mm
Snelheid/Druk	20-800 mm/s 20-500 g
Buffer	1-4M
LCD-scherm	CN/EN
Realtime snelheidsaanpassing	Steun
Interface	COM+USB+Bluetooth
Her-snijfunctie	Steun
Nauwkeurigheid bij het opnleuw snijden	0,127 mm
Resolutieverhouding	0,0245 mm/stap
Taalformaat	DMPL/HPGL
Spanning en stroom	AC85-264V 2,5A
Pakketgrootte	104*33*36CM	119*33*36CM
Gewicht	17KG	19KG
Opslagomgeving enWerkomgeving	Temperatuur: +10±35ÿRelatieve vochtigheid: 30%-50%

ACCESSOIREDOOS

	Item	Hoeveelheid	Eenheid
1	Snijplotter	1	Set
2	Voedingskabel	1
3	Blad	1	Doos
4	Meshouder	1
5	Penhouder	1
6	Balpen kern	1
7	COM-aansluitkabel	1
8	USB-kabel	1
9	Moersleutel	1
10	USB-stuurprogramma	1
11	Beugelschroeven	1	Tas
Om de machine te beschermen, gebruikt u uitsluitend de accessoires in deze accessoirebox

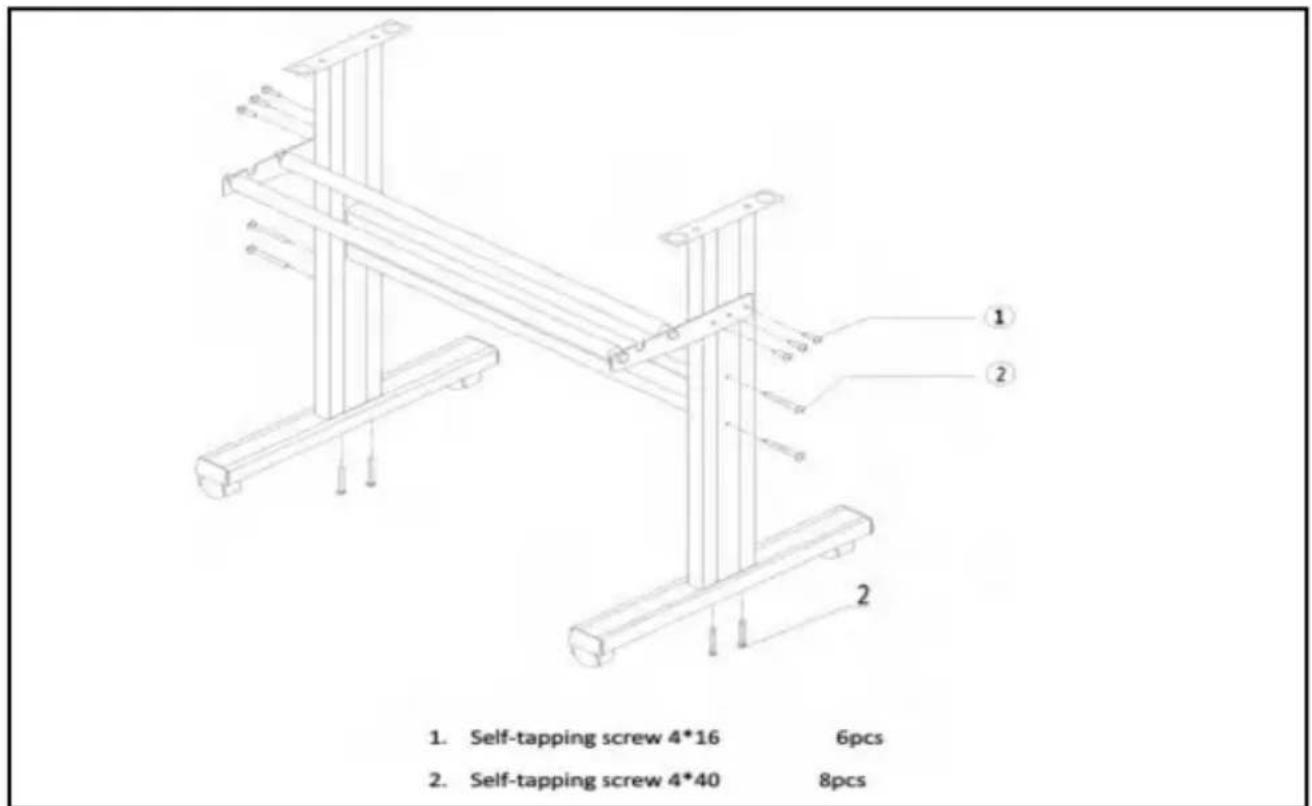

BEUGEL MONTAGE DIAGRAM

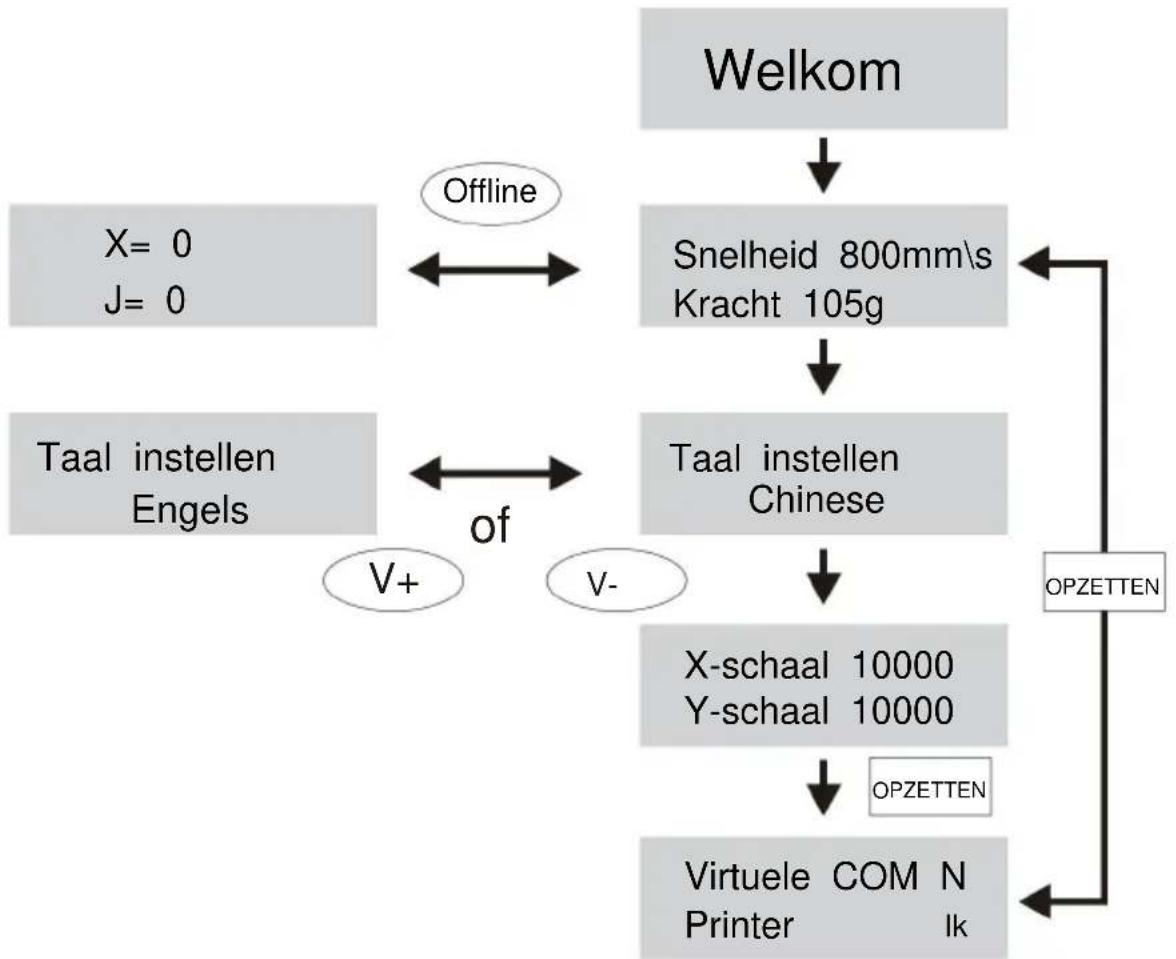

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN EN GEBRUIKSAANWIJZINGEN

PRODUCTASSEMBLAGESTAPPEN

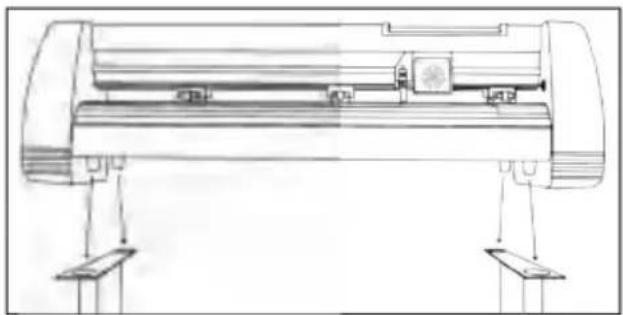

A: Zet de machine op de standaard

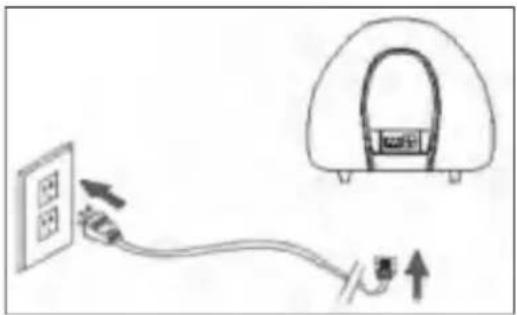

B: Sluit de voeding aan

Controleer de voedingsspanning en het netsnoer voordat u de voeding aansluit. Onder normale omstandigheden kan de stroom direct worden ingeschakeld.

C: Bladmontage

1. Draai de dop van de messenwagen los.

1. Plaats de messing ring op het mes. Verwijder de beschermfolie van het deksel van een nieuw mes. Wagen volledig omlaag.

1. Plaats het mes in de bovenkant van de Blade Carriage.

1. Draai de dop er weer op het zwaardenrijtuig.

1. Stel de sledekap zo af dat het mes ongeveer 1/64 inch uitsteekt.

1. Pas de messing ring aan totdat het goed aansluit op de dop. Dit zal helpen om de dop goed op hun plaats te houden tijdens de operatie.

a. Monteer het mes in de houder, zie hieronder:

Uiterlijk weergave

b. Draai de moer van de bladafstelling los en draai aan de schacht om de lengte van de blootgestelde bladpunt af te stellen. Bepaal de puntlengte op basis van de dikte van het materiaal.

De punt van het blad is te lang

De punt van het blad is te kort

c. Druk op de persstang als u het mes wilt verwisselen. Haal het mes eruit als het zichtbaar is.

d. Montage van de meshouder in de wagen:

1. Draai de vaste schroef op de gereedschapshouder los.
2. Plaats de meshouder in de gereedschapshouder.
3. Draai de meshouder vast en fixeer deze wanneer deze in de juiste positie is aangekomen.

Raak de punt van het mes niet aan met uw vingers, anders raakt u uw vinger verwond en wordt de punt bot.

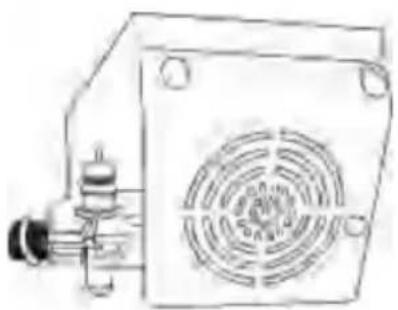

d: Installatieprocedure van de messenhouder

1. Draai de vergrendelingsknop op de wagenarm los.

1. Plaats de messenwagen in de wagenarm.

1. Draai de vergrendelingsknop op de wagenarm vast.

Let op: De snijplotter kan zachte opgerolde materialen verwerken met een dikte van maximaal 1 mm van klevende achterkant. Het is verboden om metalen materialen te verwerken.

SOFTWARE- EN DRIVERINSTALLATIE

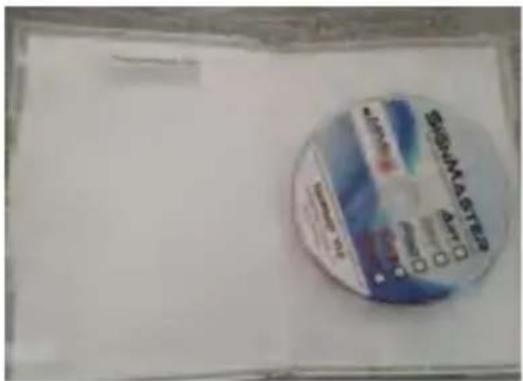

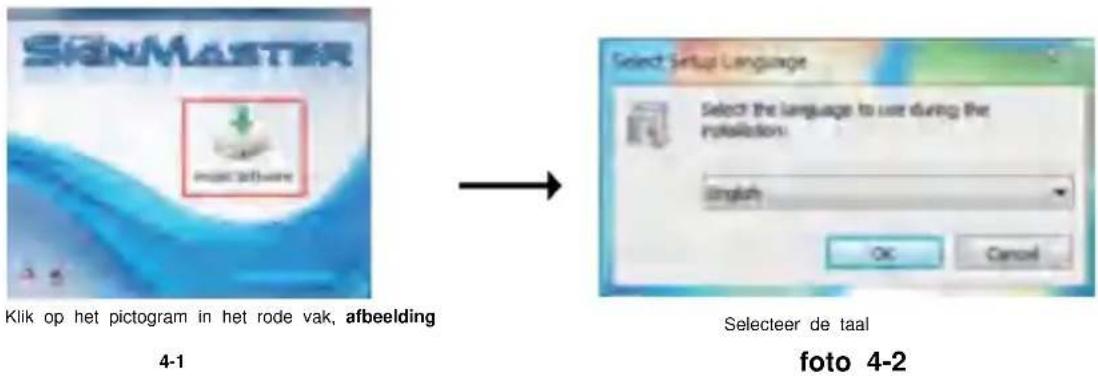

1. Open de softwaresdoos (afbeelding 1), neem de schijf en plaats deze in het optische CD-station (afbeelding 2).

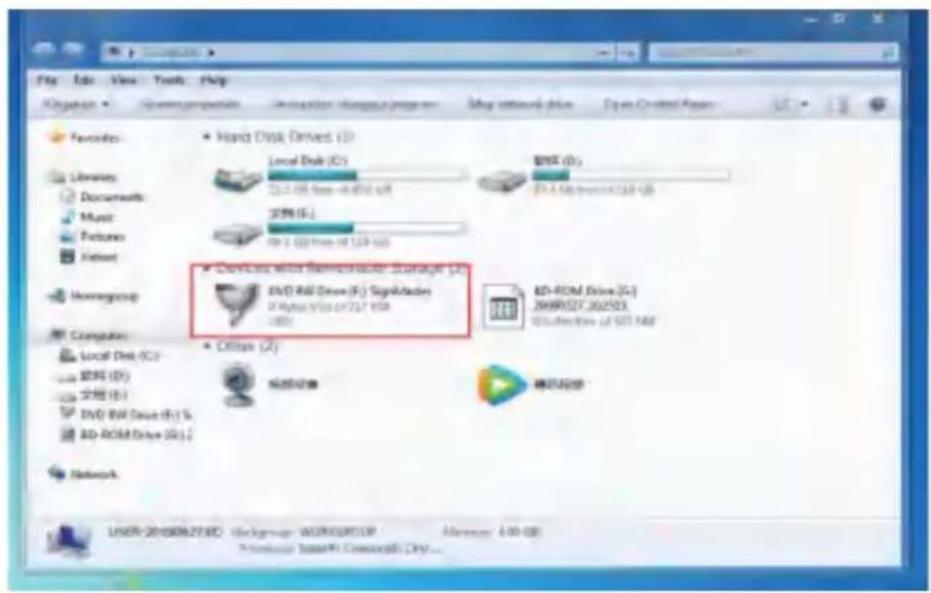

1. Open de computer, dubbelklik of klik met de rechtermuisknop op het optische station om de software te installeren. Afbeelding 3

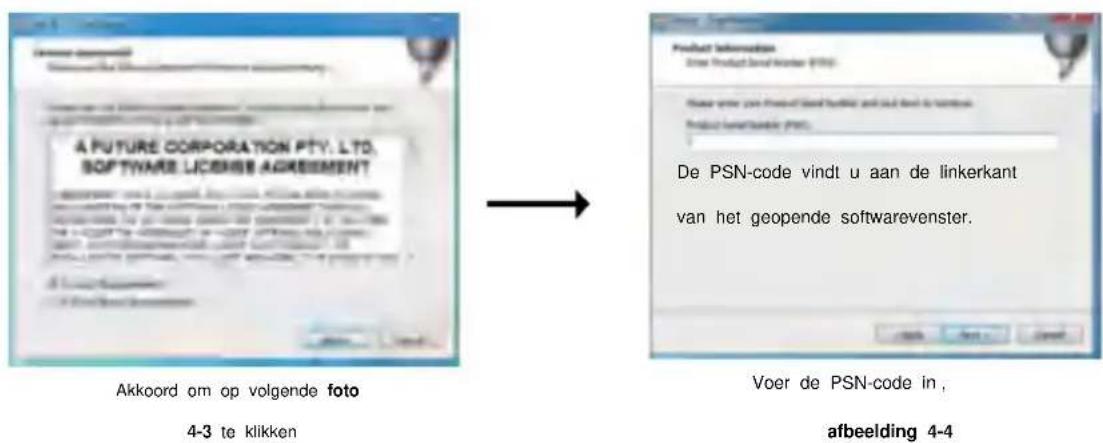

1. Nadat u het optische station hebt geopend, klikt u op Software installeren. Afbeelding 4

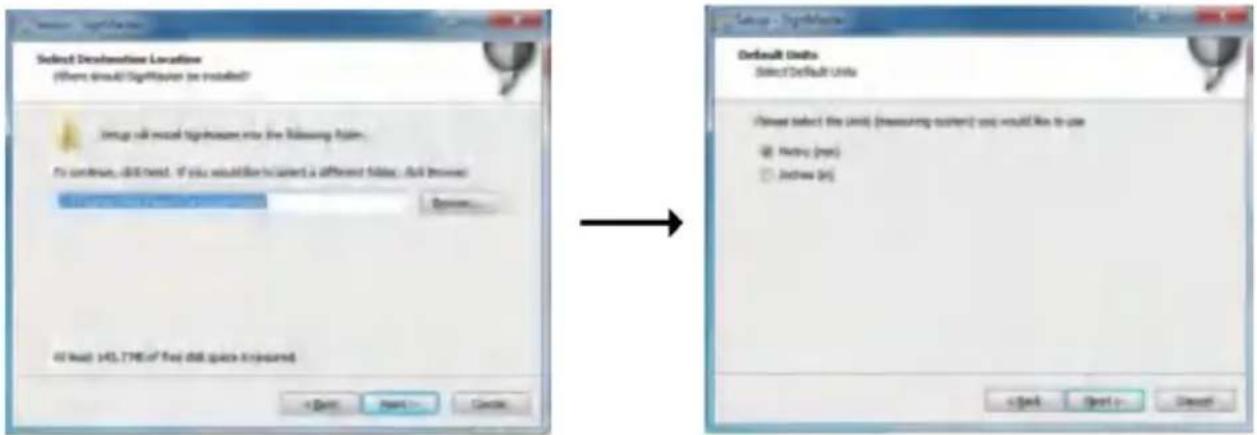

Standaard installatiepad, klik op volgende. Selecteer de eenheid.

Afbeelding 4-5, afbeelding 4-6

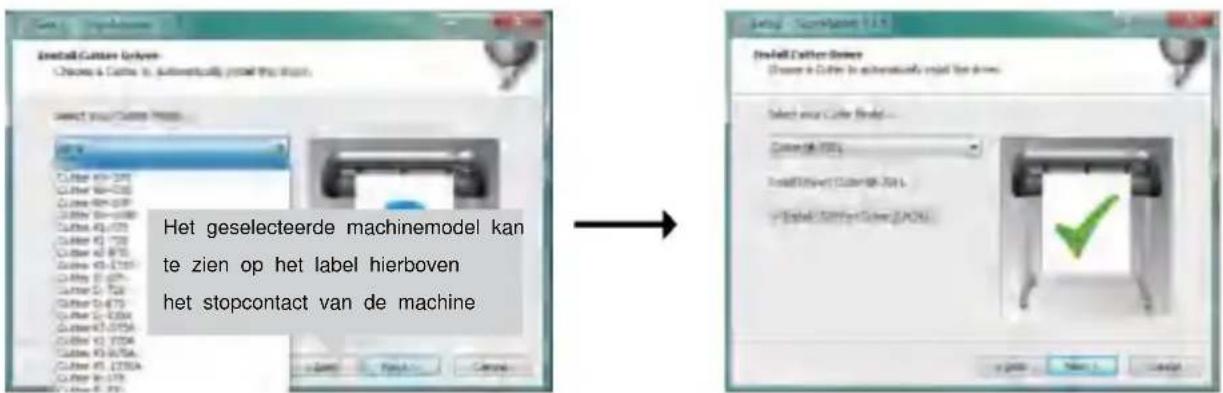

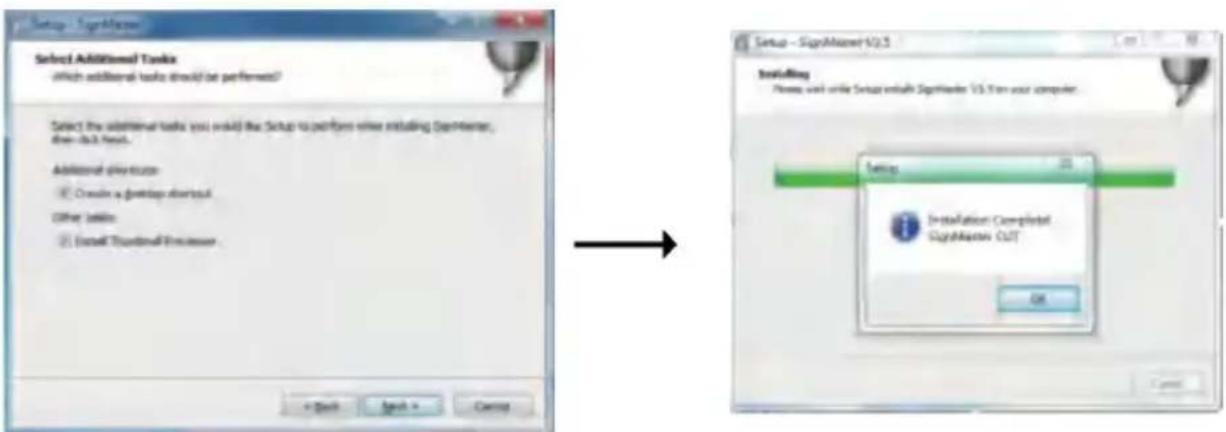

Selecteer machinemodel. Selecteer de installatie van het COM-poortstuurprogramma.

Afbeelding 4-7, afbeelding 4-8

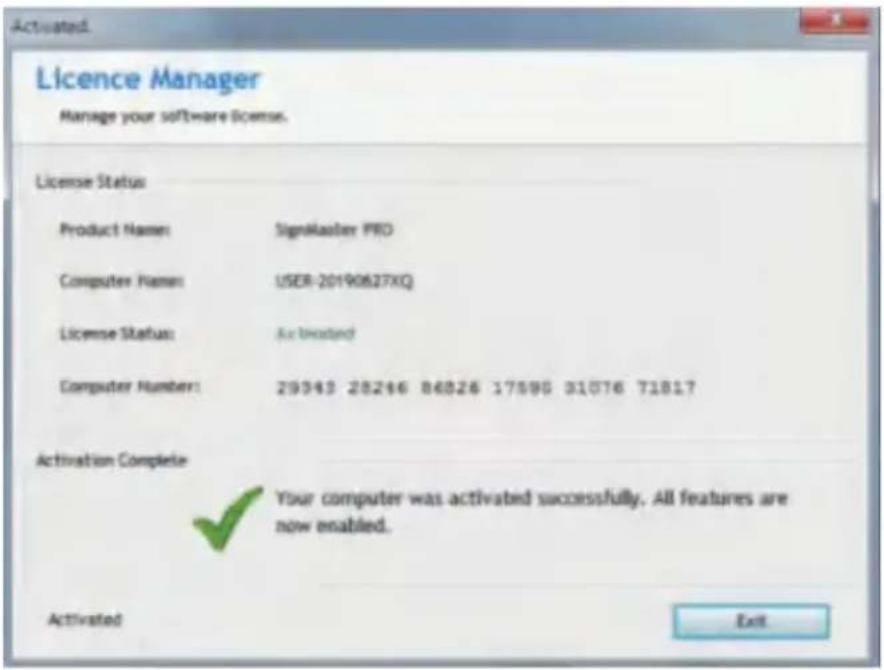

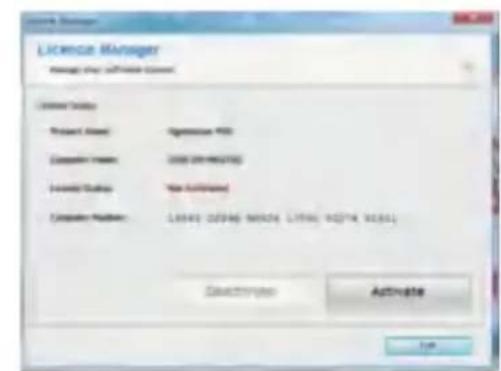

Dit activeringsvenster verschijnt wanneer u de software opent.

Klik op activeren en voer uw e-mailadres twee keer in. Afbeelding 4-11, afbeelding 4-12

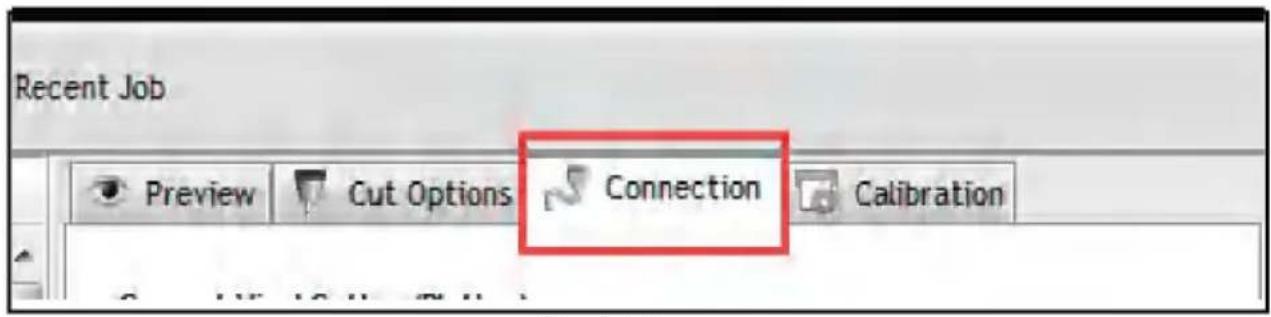

Open de software, selecteer de gesneden inhoud en klik op Verzenden naar de snijplotter.

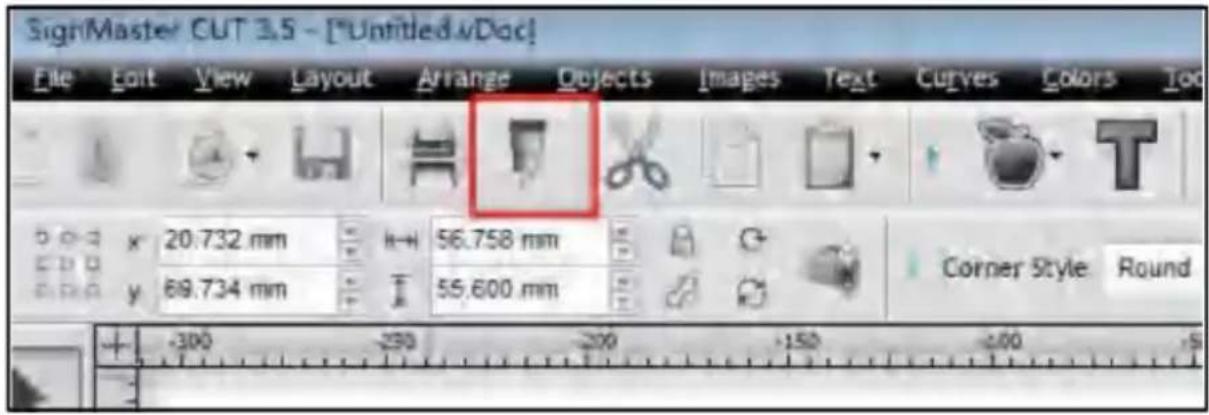

Klik op het snijpictogram in het rode vak.

Afbeelding 5-1

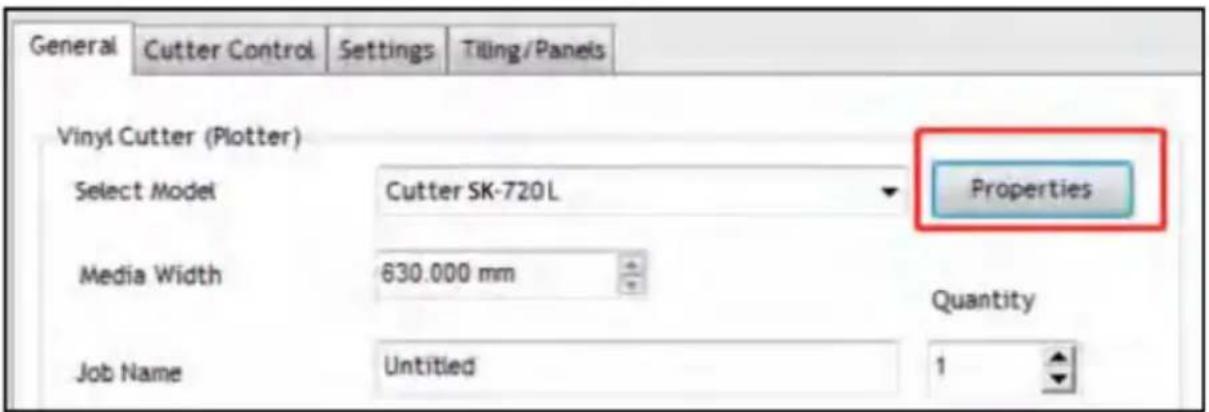

Klik op eigenschappen.

Klik op voltooien. Afbeelding 5-7

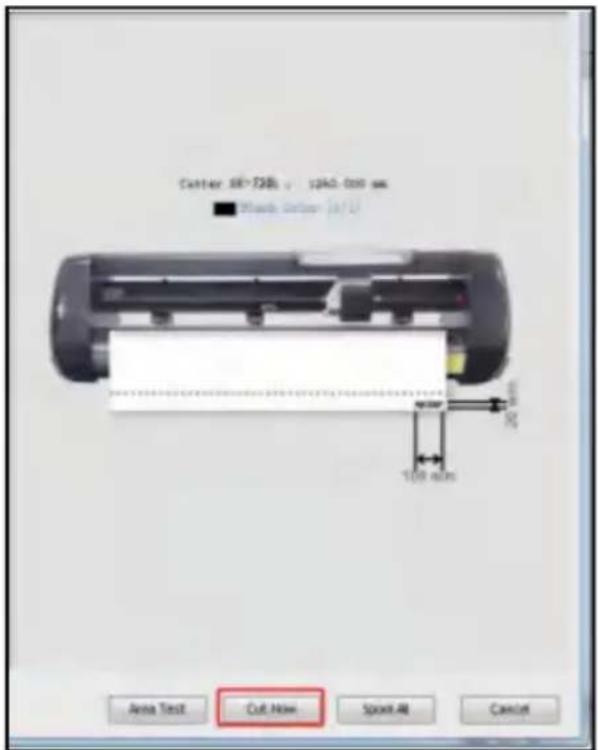

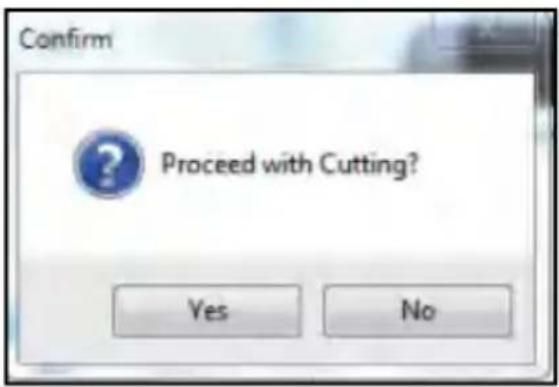

Klik nu op knippen. Afbeelding 5-8

Klik nu op knippen. Afbeelding 5-9

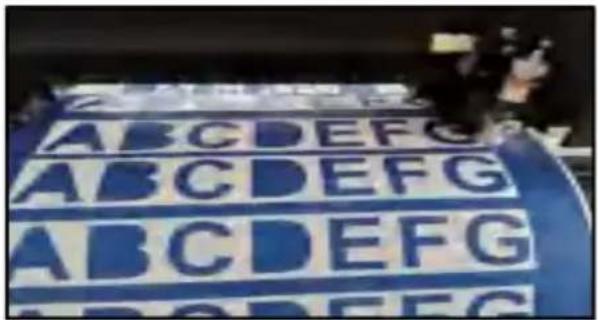

De uitvoer is voltooid, de snijplotter is aan het snijden. (foto 5-10)

Let op: Specifieke bediening kan verwijzen naar video's over de bediening van een USB-stick, waaronder de volgende:

1. Gewone knipvideo.
2. Automatische contourvideo.
3. Automatische afwijkingscorrectievideo. 4. Video over software-installatie.

APP-BEDIENINGSHANDLEIDING

Let op: Deze APP ondersteunt alleen het Android-systeem. U hoeft de taal niet te kiezen wanneer u de app installeert.

Bij het installeren volgt de software-installatie de installatie van de telefoontaal.

1. Download eerst de APP op een van de volgende manieren.

a. Downloadlink: http://apk.ahroto.com/CUT.apk b. U kunt de APP downloaden door de volgende QR-code te scannen via uw browser.

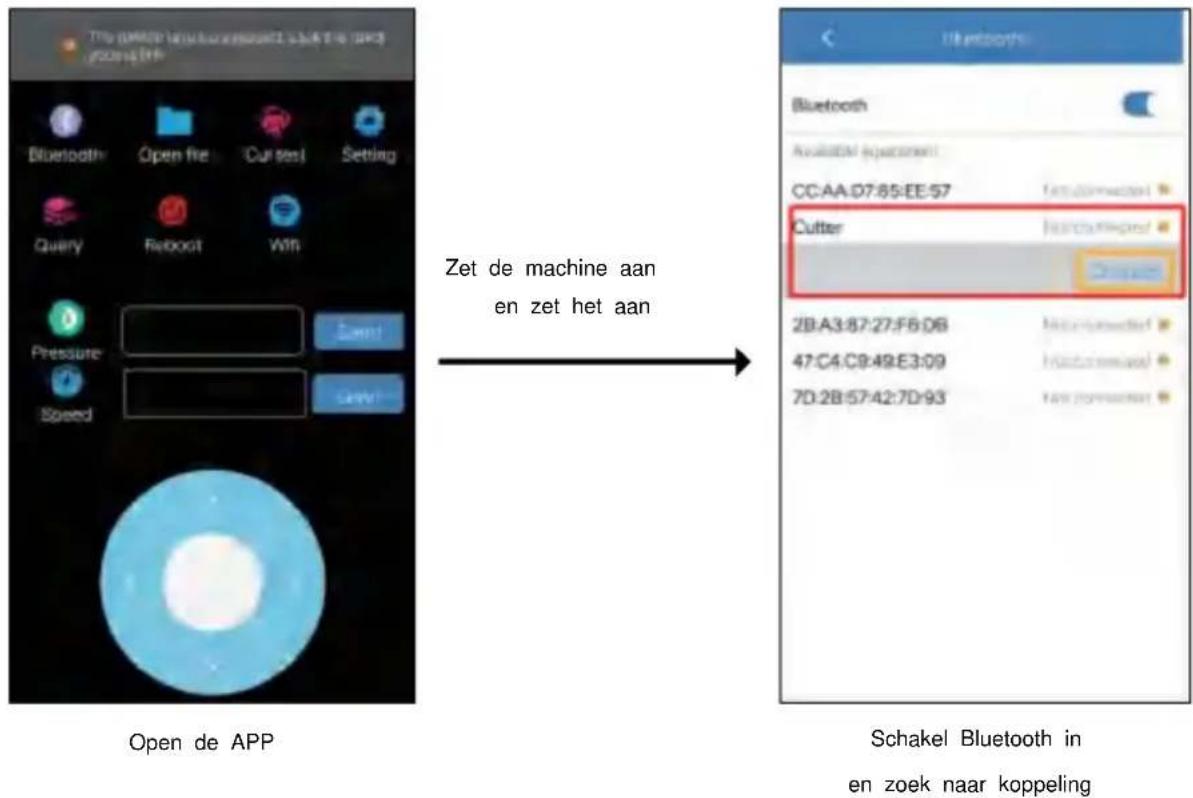

1. Handleiding voor de verbindingsbediening

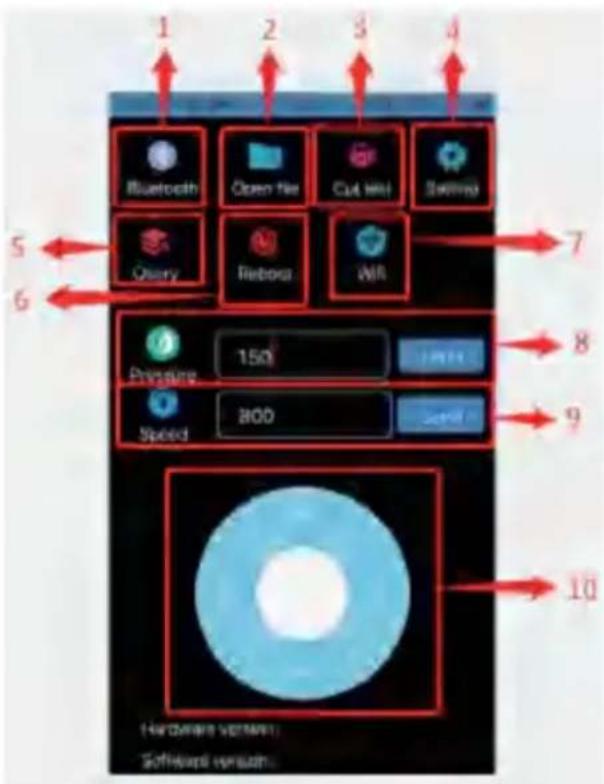

1. Functie wordt geïntroduceerd

Bluetooth-beheer: sluit de plotter aan via Windows. Bestandsbeheer: zoek naar gedownloade PLT-bestanden en verzend snijbestanden. Snijtest: nadat u de materialen hebt geladen, kunt u op de test-snijfunctie klikken om te controleren of de mesdruk geschikt is. Instellen: poortmodus, overbrengingsverhouding en machinetaal kunnen worden gewijzigd. Lichtinstellingen en camera-instellingen zijn niet gerelateerd aan deze machine. Wijzig deze parameters niet. Versie van de query: vraag de hardwareversie en softwareversie op. Herstartfunctie: als u op deze knop drukt, wordt de machine opnieuw opgestart. WiFi-verbindingsvenster: deze machine ondersteunt geen WiFi-functie, u hoeft deze functie niet in te stellen en te verbinden.

Drukweergavebalk: hier kunt u de huidige drukwaarde van de machine weergeven en wijzigen. Snelheidsweergavebalk: hier kunt u de huidige snelheidswaarden van de machine weergeven en wijzigen. Sportwagen en materiaalcontrolegebied: nadat u de machine hebt aangesloten, kunt u de wagen van de machine verplaatsen en het materiaal verplaatsen om de snijpositie te bepalen.

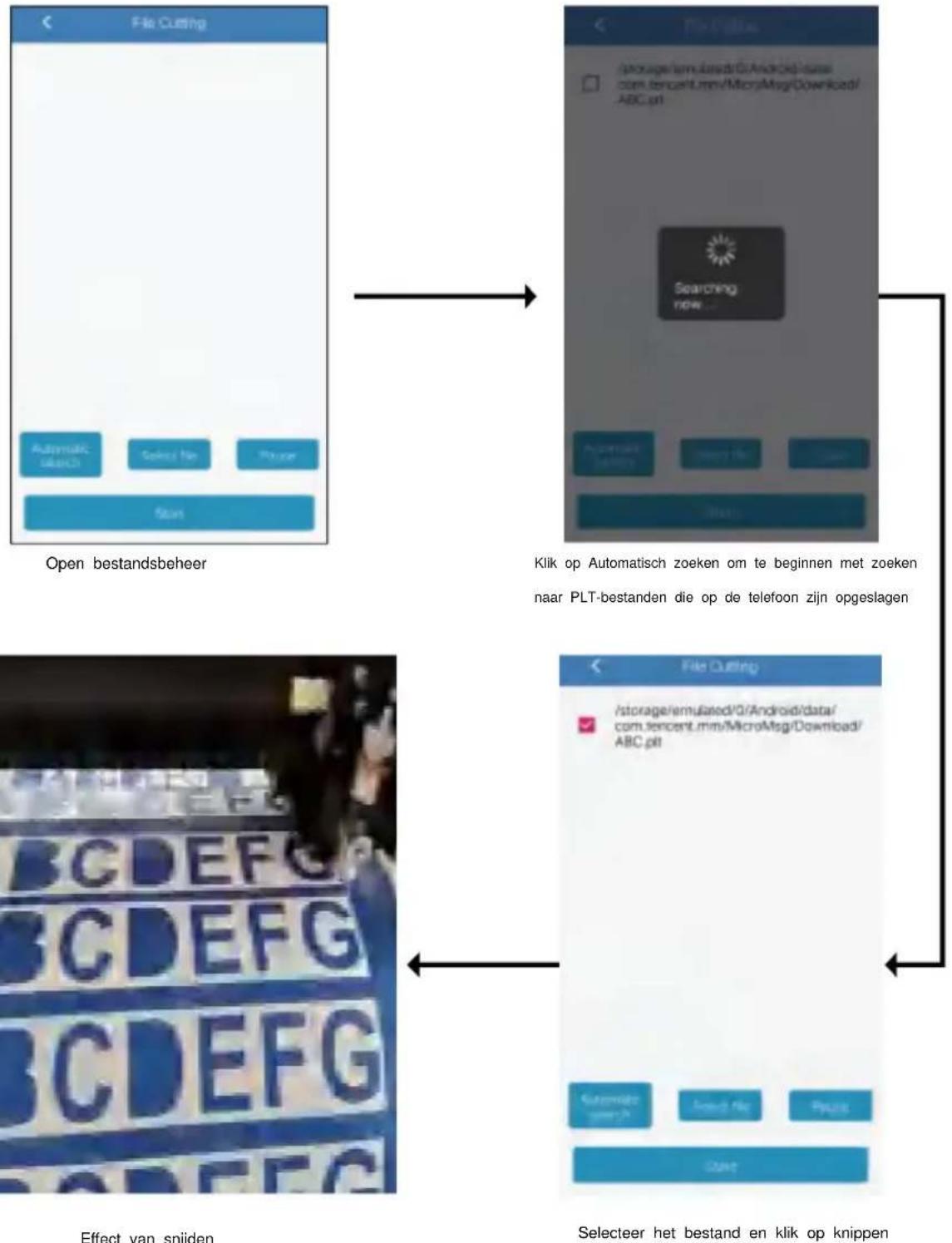

1. Stuur het snijbestand

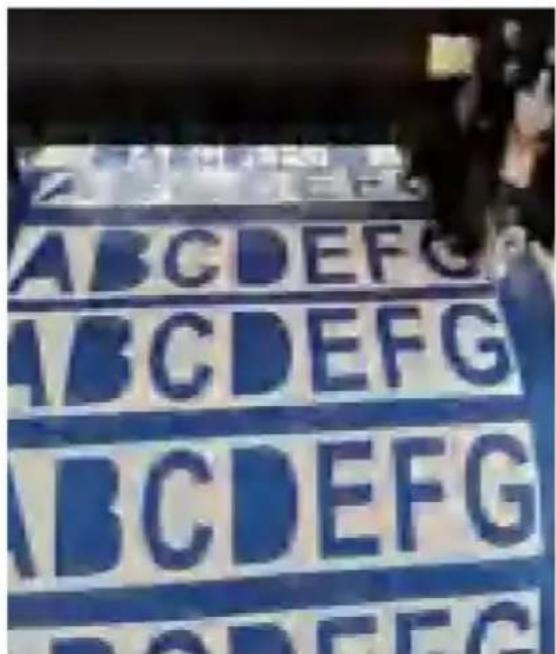

Effect van snijden

PROBLEEMOPLOSSING

1. PSN-code is vereist tijdens software-installatie. Waar is deze code?

Oplossing: De softwarecode bevindt zich in de CD-doos. U kunt deze zien wanneer u deze opent, zoals hieronder weergegeven:

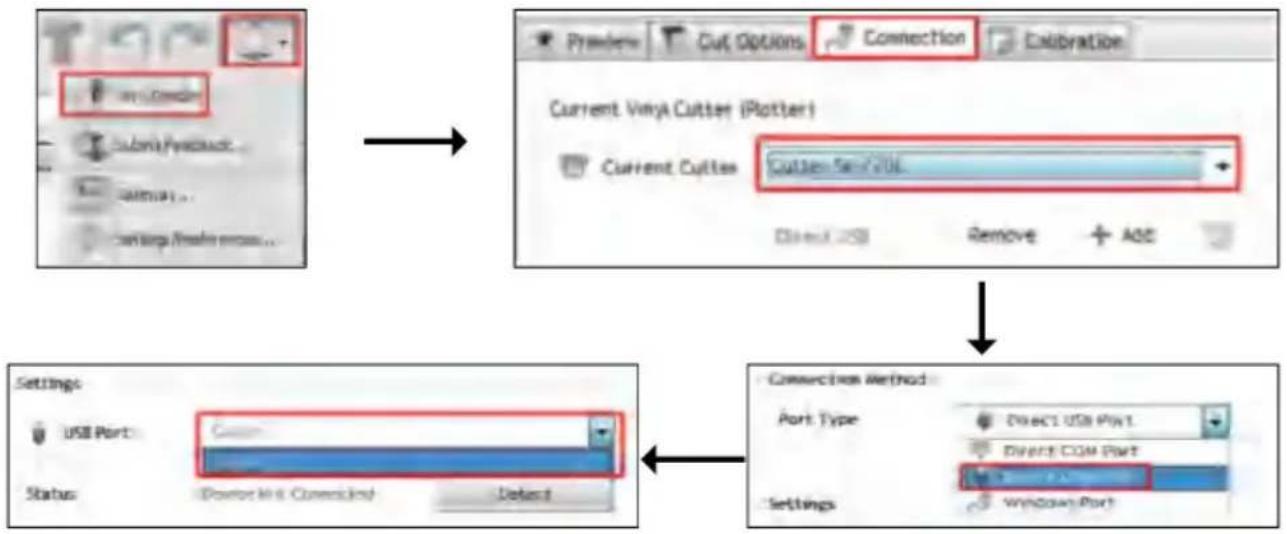

1. Kan de computersoftware geen verbinding maken met de plotter?

Oplossing: De software is niet goed ingesteld. Open de software cutting background en selecteer USB als poorttype, zoals hieronder weergegeven:

1. Wat moet ik doen als mijn mobiele app geen verbinding kan maken met de snijplotter?

Oplossing: Start de plotter opnieuw op omdat de Bluetooth-poort bezet is.

1. Wat moet ik doen als het scherm knippert of een blauw scherm geeft wanneer ik het programma opstart?

Oplossing: In dit geval is de besturingskaart beschadigd en moet u contact opnemen met de klantenservice om de accessoires te laten vervangen.

BESCHIKBAARHEID

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG.

Producten met het logo rechts moeten in de EU gescheiden worden ingezameld.

Deze regel is van toepassing op alle producten en accessoires die dit merk dragen.

Producten met het label rechts mogen niet met het gewone huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur worden gebracht.

AANDACHT

Let op: Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1. Dit apparaat mag geen

schadelijke interferentie veroorzaken, 2. Dit apparaat moet alle

ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EG-REP: E-CrossStu GmbH. Mainzer Landstr.69, 60329 Frankfurt am Main.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
