BRUKSANVISNING SK-720L Vevor

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INNEHÅLL

Försiktighetsåtgärder 1

Symbol Indikation 1

Introduktion för huvuddelar 3

Tekniska parametrar 4

Tillbehörslåda 5

Diagram för montering av fäste .... 5

Kontrollknappar Beskrivning och driftsinstruktioner ......6

Installation av programvara och drivrutiner .... 8

Anslutning av programvara och maskin 11

Appdriftsguide 13

Felsökning 15

Avfallshantering 16

Uppmärksamhet 16

FÖRSIKTIGHETSÅTGÄRDER

• Skyddsmaterial måste avlägsnas innan du slår på skärplottern.
• Kontrollera etiketten på plotterns baksida för att bekräfta att den märkspänning som plottern kräver matchar spänningen på kraftbasen.
• Se först till att strömbrytaren är avstängd och anslut sedan strömförsörjningen till ett jordat eluttag.
• Rör inte nätsladden med våta händer för att undvika elektriska stötar.
• Använd endast nätsladden och datakabeln som tillhandahålls av produkten eller den ersättning som godkänts av tillverkaren.
• Tappa inte metallföremål och vätskor i maskinen för att undvika funktionsfel.
• Efter avstängning måste du vänta ytterligare 5 sekunder för att slå på skärplottern igen, annars kommer det att orsaka skada på skärplottern.
• Vid åskväder, vrid strömbrytaren till OFF och dra ur nätsladden.
• Ändra inte tillverkarens komponenter privat.
• Tillverkaren förbehåller sig rätten att ändra produktspecifikationer utan föregående meddelande.
• Tillverkaren bär endast de lagliga skyldigheterna för själva produkten som säljs till användarna och inte bära andra förluster som orsakats av felaktig funktion hos produkterna.
• Utan vårt företags tillstånd kan ingen del av denna manual kopieras eller överföras i något namn.
• Dra inte vagnen för hand.
• Om det hörs ett onormalt ljud efter att du har slagit på maskinen, stäng av strömmen omedelbart och kontakta kundtjänsten för feedback.

SYMBOLINDIKATION

För att säkerställa att plottern kan användas på rätt sätt och undvika att orsaka skada, bör användarna följa instruktionerna nedan under drift.

1. Säkerställ säkra användningsmetoder

	Varning	Felaktig användning kan leda till skada
		Felaktig användning kan orsaka skador på maskinen
	Uppmärksamhet	Felaktig användning kan leda till personskada eller skada på andra föremål

2. Symbolbeskrivning

	Varning
	Denna symbol indikerar att användare måste vara noggranna uppmärksamma. Bilden till vänster betyder "Var försiktig med elektriska stötar".
	Använd inte en strömkälla som inte uppfyller märkspänningen.Användning av en okvalificerad strömkälla kan orsaka brand eller elektriska stötar.
	Om maskinen avger rök, lukt, buller och andra onormala omständigheter, vänligen stäng av omedelbart.Att fortsätta använda maskinen under dessa förhållanden kan orsaka brand eller elektrisk stöt.
	Sätt inte i eller dra ur strömkontakten när strömmen är på.Om du drar ur nätkontakten medan strömmen är på kommer maskinen att skadas.
	Se till att maskinen är jordad.Om den inte är jordad kommer maskinen att orsaka elektriska stötar eller mekaniska fel.
	Se till att maskinen är jordad.Om du gör det kommer det att resultera i brand eller elektriska stötar, vilket resulterar i personskada.
	Uppmärksamhet
	Maskinen kan inte tränga in i vätskor, falla in i metallföremål osv.Dessa föremål kan orsaka brand.
	Förstör eller byt inte ut den ursprungliga nätsladden och låt inte nätkabeln böjas, dras, knytas eller pressas överdrivet under tunga föremål.Om du gör det kan strömförsörjningen skadas och orsaka elektriska stötar eller brand.
	Om maskinen inte används under en längre tid, vänligen dra ut nätsladden ur uttaget.Annars kan det orsaka brand.
	Placera inte händerna på rullen när du använder den.Detta kan orsaka skada.
	Maskinen ska placeras på ett stabilt underlag.Annars kommer maskinen att falla ner och orsaka skada.
	När du drar ut nätsladden ur uttaget ska du dra i kontakten, inte i kabeln.Att dra i kabeln kan orsaka elektriska stötar eller brand.
	Det är förbjudet att använda i åskväder och åskväder.För att undvika blixtskador på maskinen.
	Innan du sätter i strömkontakten, kontrollera om nätspänning och strömkabel är normala.Se till att du ansluter enheten utan undantag.

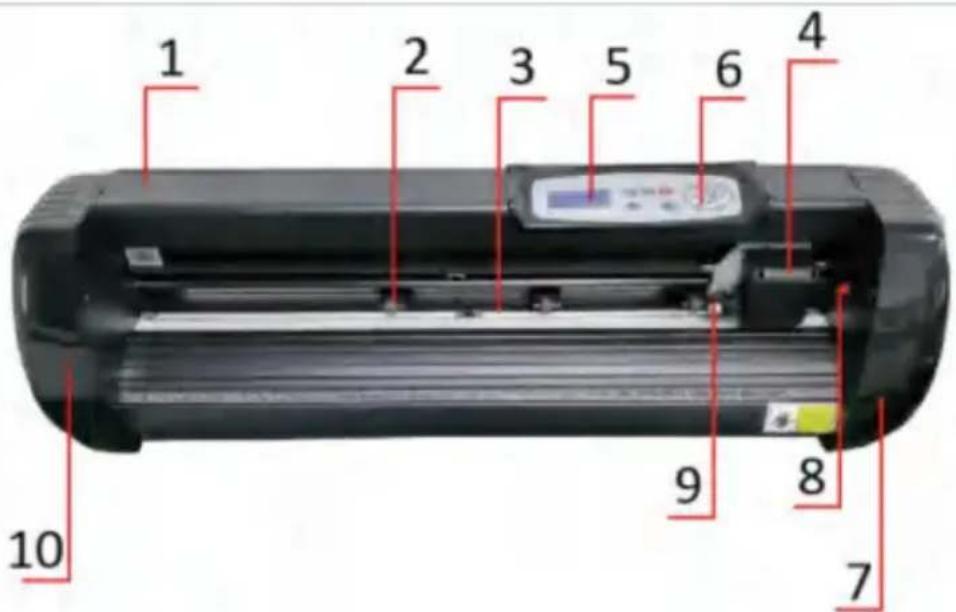

INTRODUKTION FÖR HUVUDDELAR

1 2 3 5 6 4 9 8 7 10

SK modell

11 12 13

Vänster sida

14 15

Höger sida

1. Lock för rälsstyrning 2.

Nyprullesats 3. Vals för

1. Återställningsbrytare

2. Bladklämma 10.

Vänster käpa 11.

Strömanslutning 12.

Säkringshållare 13.

Strömbrytare 14. USB-

port 15. COM-

port

TEKNISKA PARAMETRAR

Punkt Modell	SK-720L	SK-870L
Max matningsbredd	720 mm	870 mm
Max skärbredd	630 mm	780 mm
Skärtjocklek	ÿ1 mm
Hastighet/tryck	20-800mm/s 20-500g
Buffert	1-4M
LCD-skärm	CN/EN
Hastighetsjustering i realtid	Stöd
Gränssnitt	COM+USB +Bluetooth
Omskärningsfunktion	Stöd
Omskärningsnoggrannhet	0,127 mm
Upplösningsförhållande	0,0245 mm/steg
Språkformat	DMPL/HPGL
Spänning och ström	AC85-264V 2,5A
Paketstorlek	104*33*36CM	119*33*36cm
Vikt	17 kg	19 kg
Förvaringsmiljö ochArbetsmiljö	Temperatur: +10±35ÿRelativ luftfuktighet: 30%-50%

TILLBEHÖR LÅDA

	Punkt	Kvantitet	Enhet
1	Skärplotter	1	Uppelitrig
2	Strömförsörjningskabel	1	Pc
3	Blad	1	Låda
4	Bladhållare	1	Pc
5	Pennhållare	1	Pc
6	Kulpennas kärna	1	Pc
7	COM anslutningskabel	1	Pc
8	USB-kabel	1	Pc
9	Nyckel	1	Pc
10	USB-drivrutin	1	Pc
11	Fäste skruvar	1	Väska
För att skydda maskinen, använd endast tillbehören i denna tillbehörslåda

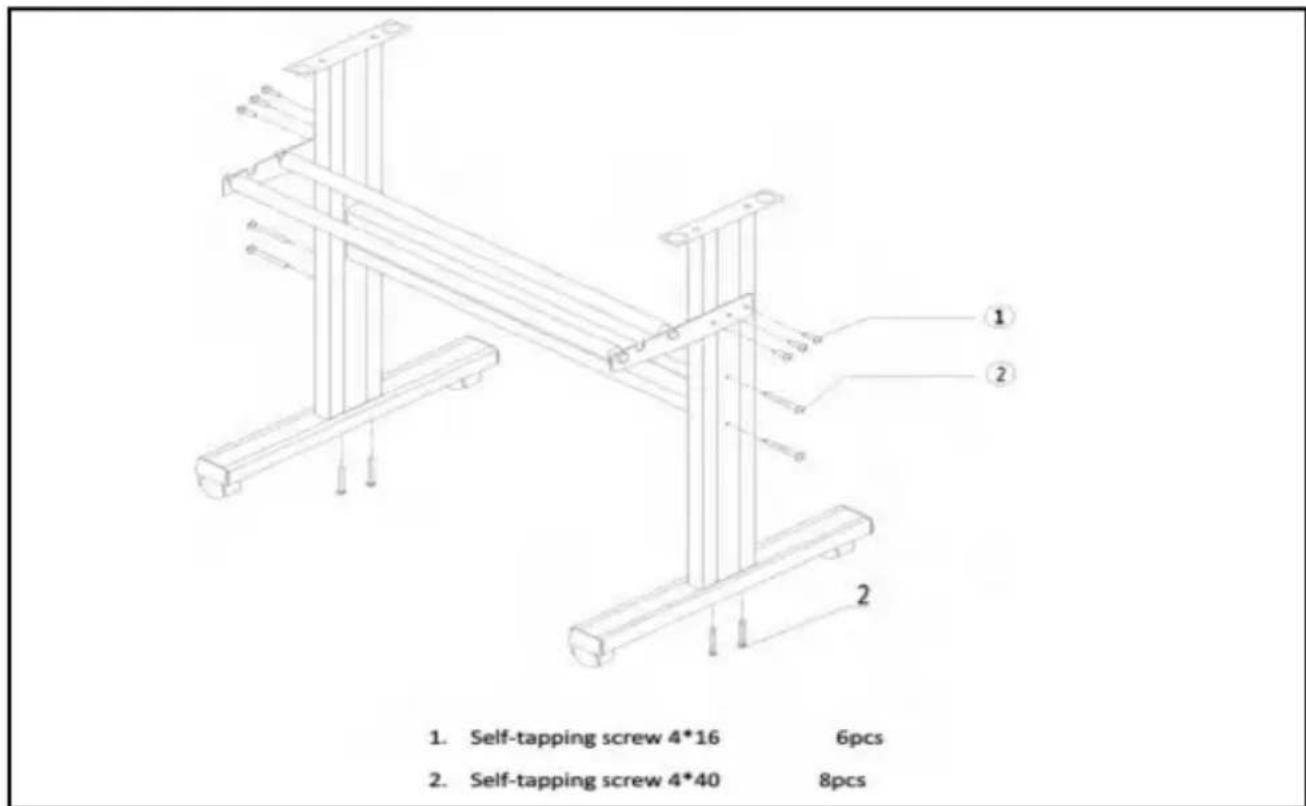

MONTERINGSDIAGRAM FÖR FÄSTE

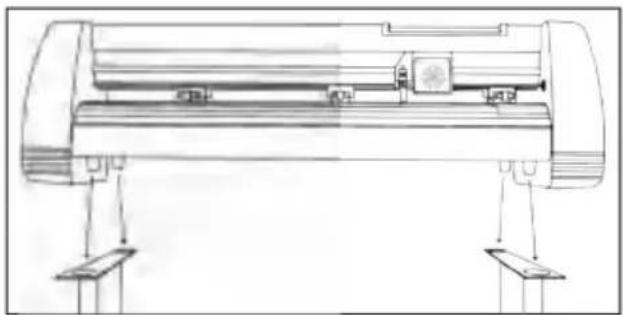

S: Ställ maskinen på stativet

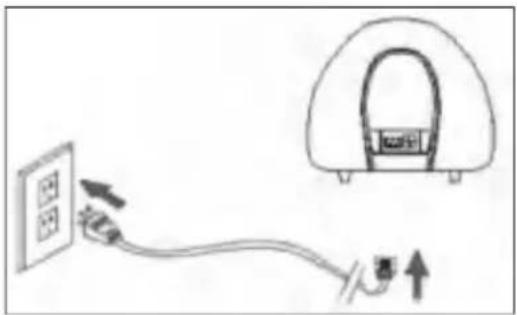

B: Anslut strömförsörjningen

Innan du ansluter strömförsörjningen, kontrollera nätspänningen och nätsladden. Under normala förhållanden kan strömmen aktiveras direkt.

C: Bladmontering

1. Skruva av locket från bladvagnen.

1. Sätt mässingsringen på bladet Vagnen till helt nedsänkt läge.

1. Ta bort skyddet lock från ett nytt blad.

1. Sätt in bladet i toppen av bladvagnen.

1. Skruva tillbaka locket bladvagnen.

1. Justera vagnslocket tills bladet sticker ut ungefär 1/64 tum.

1. Justera mässingsringen tills den sitter tätt mot locket. Detta hjälper till att behålla locket på plats under drift.

a. Montera bladet i hållaren, se nedan:

Utseendevy

b. Lossa bladjusteringsmuttern och vrid skaftet för att justera längden på den exponerade bladspetsen. Bestäm spetslängden efter materialets tjocklek.

Bladspetsen är för lång

Bladspetsen är för kort

c. Tryck på tryckstången när du vill byta blad. Ta ut bladet när det är exponerat.

d. Montera knivhållaren i vagnen:

1. Lossa den fasta skruven på verktygshållaren
2. Sätt in knivhållaren i verktygshållaren
3. Dra åt och fixera bladhållaren när den kommer till rätt läge

Rör inte knivspetsen för finger, annars kommer ditt finger att skadas och spetsen blir trubbig.

d: Installationsprocedur för knivhållare

1. Lossa läsvredet på vagnarmen.

1. Dra åt läsvredet på vagnarmen.

Obs: Skärplottern kan bearbeta mjuka rullade material med en tjocklek på högst 1 mm av självhäftande baksida. Det är förbjudet att bearbeta metallmaterial.

INSTALLATION AV PROGRAMVARA OCH DRIVRUTIN

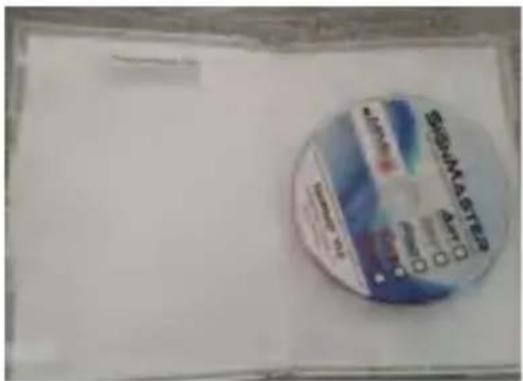

1. Öppna mjukvarulådan bild 1, ta skivan och lägg den i den optiska CD-enheten bild 2.

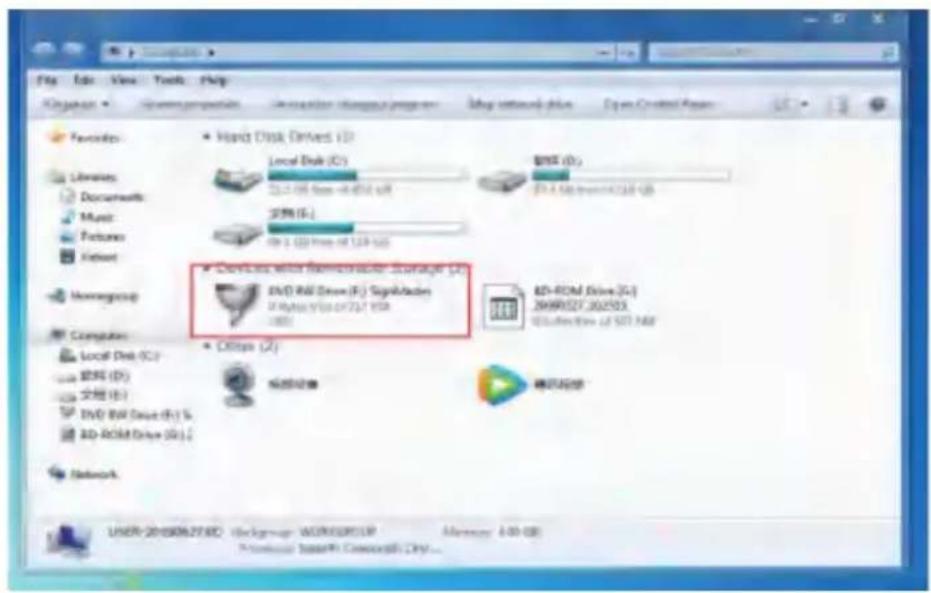

1. Öppna datorn, dubbelklicka eller högerklicka på den optiska enheten för att installera programvaran. bild 3

1. När du har öppnat den optiska enheten klickar du på Installera programvara. bild 4

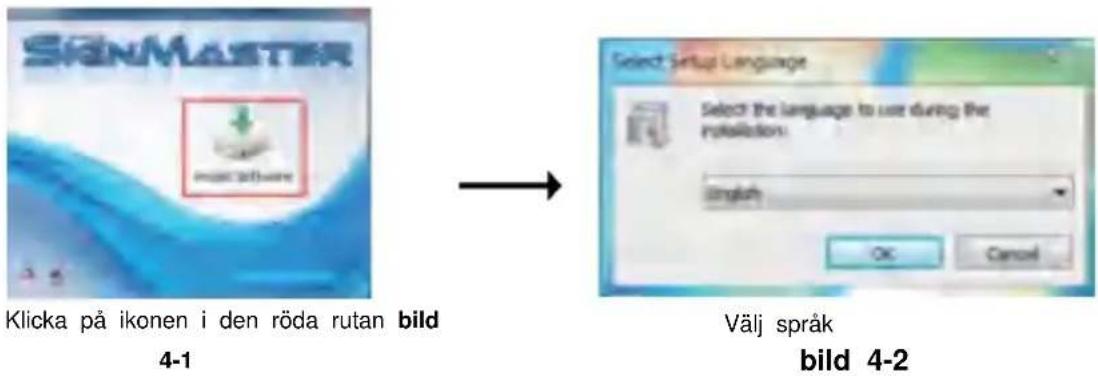

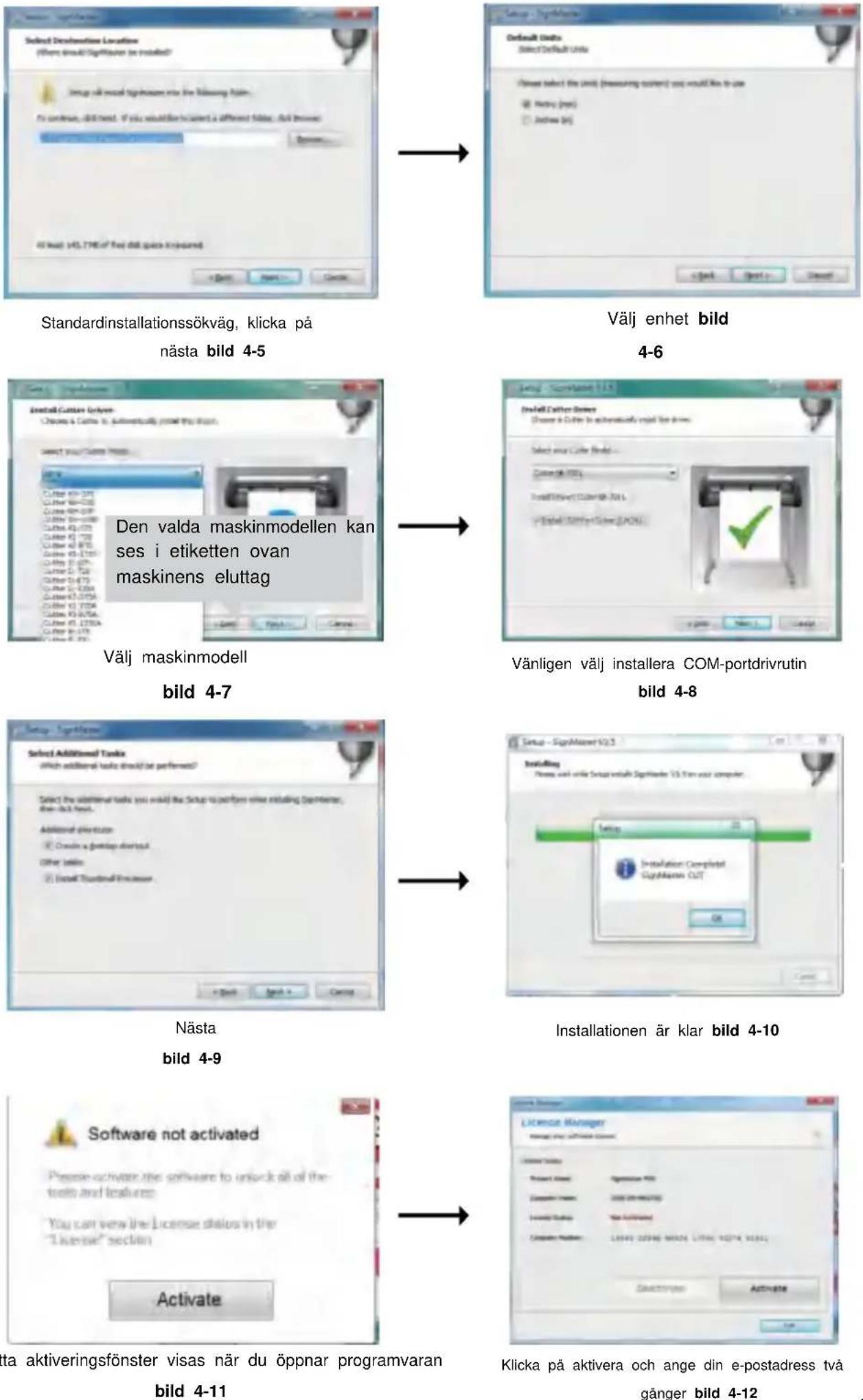

SBNMASTER Klicka på ikonen i den röda rutan bild 4-1 Select Setup Language Select the language to use during the risikisation! English OK Cancel Välj språk bild 4-2

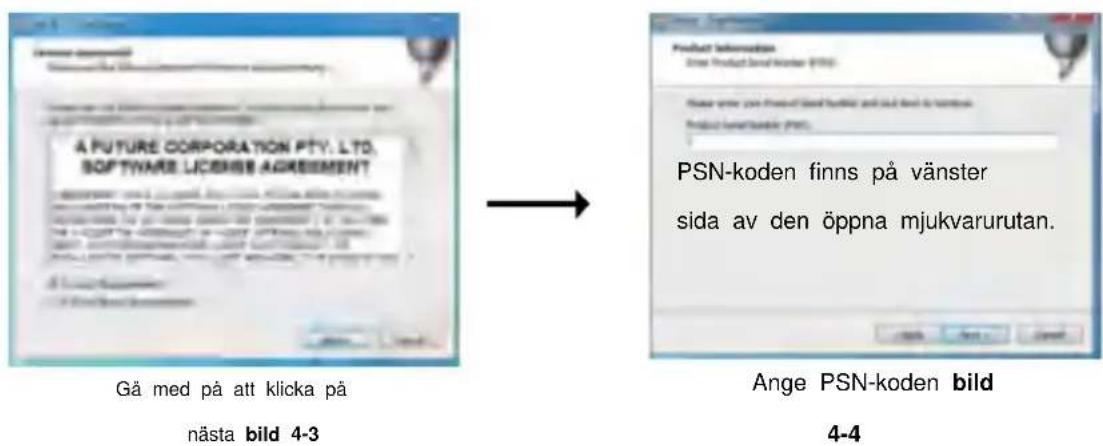

A FUTURE CORPORATION PTY, LTD. SOFTWARE LICENSE AGREEMENT Gå med på att klicka på nästa bild 4-3 Product Information Drive Product Brand Name (PSN) Please enter your product brand name and isid den to continue. Product Brand Name (PSN): PSN-koden finns på vänster sida av den öppna mjukvarurutan. Ange PSN-koden bild 4-4

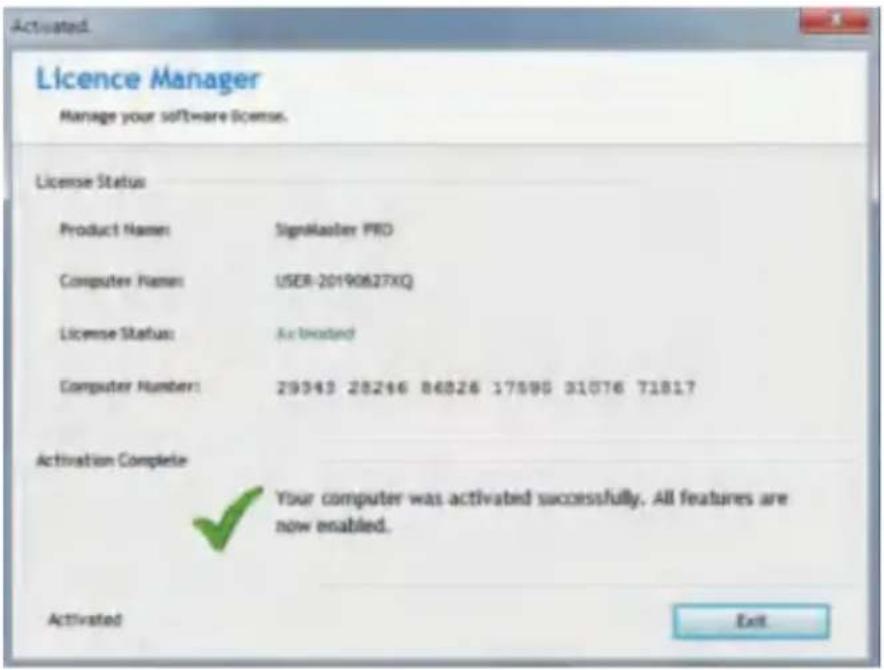

Öppna programvaran, välj klippt innehåll och klicka på skicka till skärplottern

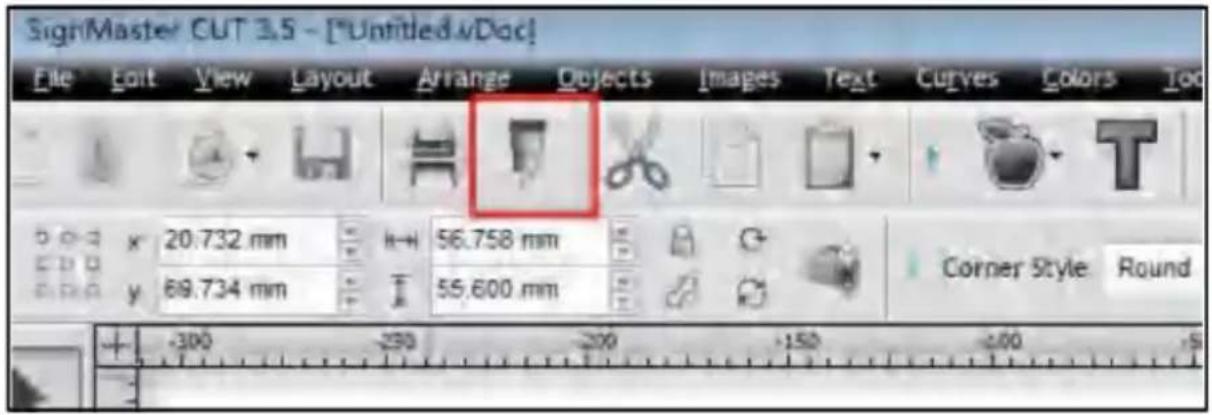

SignMaster CUT 3.5 - [Unitled vDoc] File Edit View Layout Arrange Objects Images Text Curves Colors Too x 20.732 mm k+1 56.758 mm y 69.734 mm 55.600 mm Corner Style Round -300 -250 -200 -150 -100 -5

Klicka på skärikonen i den röda rutan bild

5-1

Klicka på anslutning
bild 5-3

Välj maskinmodell
bild 5-4

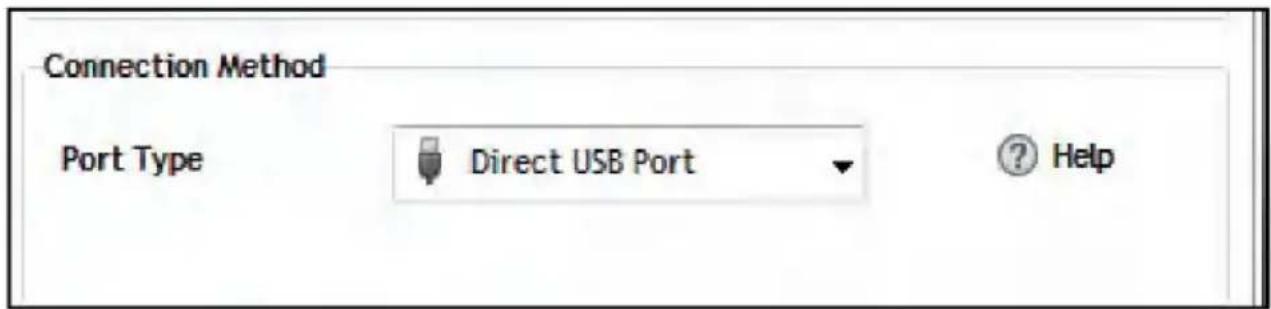

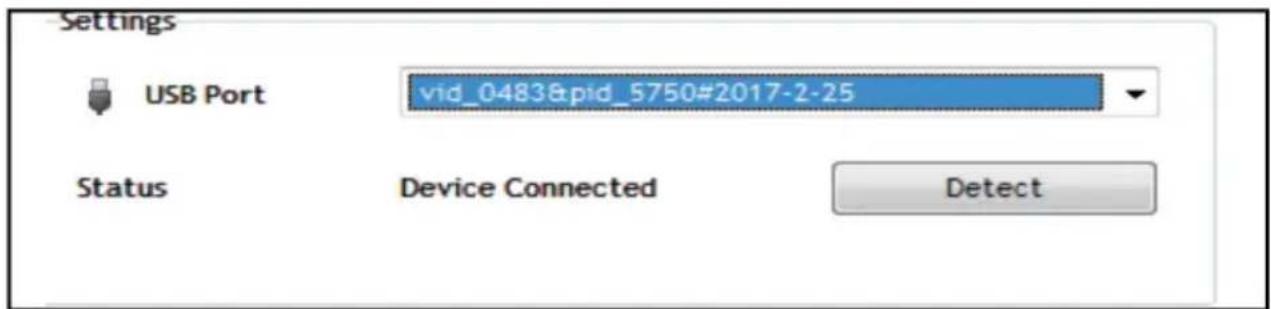

Välj Direct USB Port bild
5-5

Klicka på
avsluta bild 5-7

Cutter. 68×7250 x - 1240.000 mm ■ Open Onion (a) (c) 100 mm Open Anno Test Cut Now Spot All Cancel

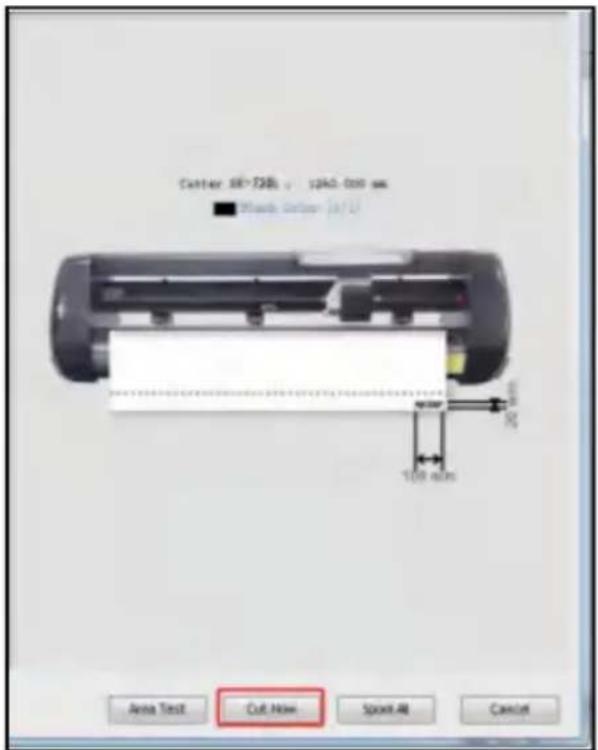

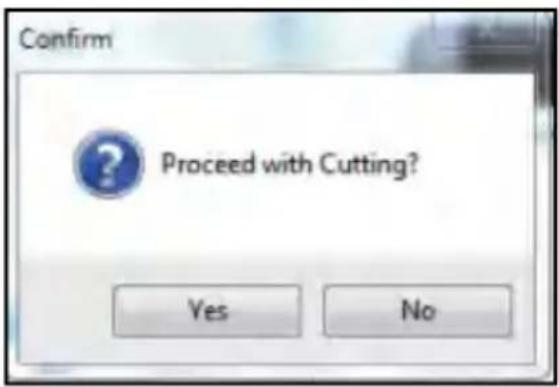

Klicka på klipp nu
bild 5-8

Klicka på klipp
nu bild 5-9

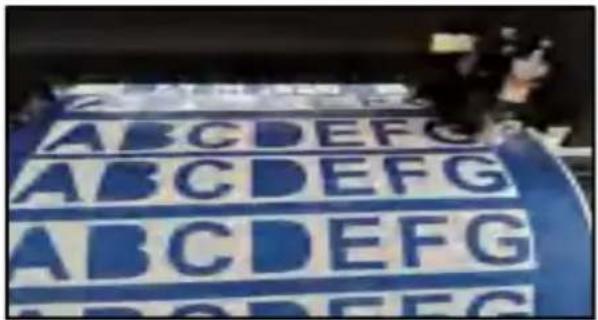

ABCDEFG ABCDEFG ABCDEFG

Utmatningen är klar, skärplottern skär.
bild 5-10

Obs: Specifik operation kan hänvisa till video om användning av USB-minnen, inklusive följande:

1. Vanlig klippvideo.

2. Automatisk konturvideo.

3. Video för automatisk avvikelsekorrigering.

4. Video om installation av programvara.

ANVÄNDARGUIDE för APP

Obs: Denna APP kan bara stödja Android-system, det finns inget behov av att välja språk när när du installerar, kommer programinstallationen att följa installationen av telefonsystemets språk.

1. Ladda först ner APPEN på något av följande sätt.

a. Nedladdningslänk: http://apk.ahroto.com/CUT.apk
b. Du kan ladda ner APP genom att skanna följande QR-kod via din webbläsare.

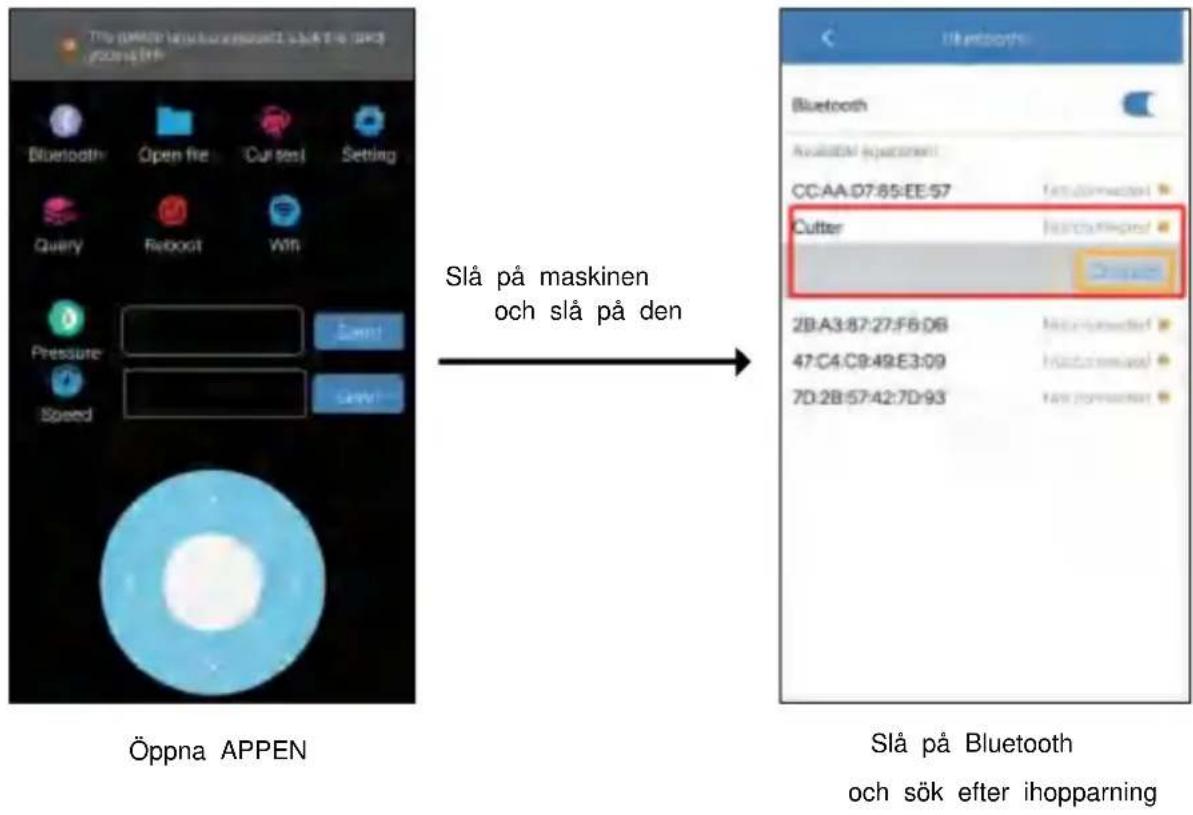

2. Anslutningshandbok

The (weaker) app is not available. This is also going to Bluetooth Open free Current Setting Query Retouch With Pressure Speed Öppna APPEN Slå på maskinen och slå på den Bluetooth Avalonatal explosion CC-AA:07:85:EE:57 Cutter 2B:A3:87:27:F6:08 47:C4:C9:49:E3:09 7D:2B:57:42:7D:93 Slå på Bluetooth och sök efter ihopparning

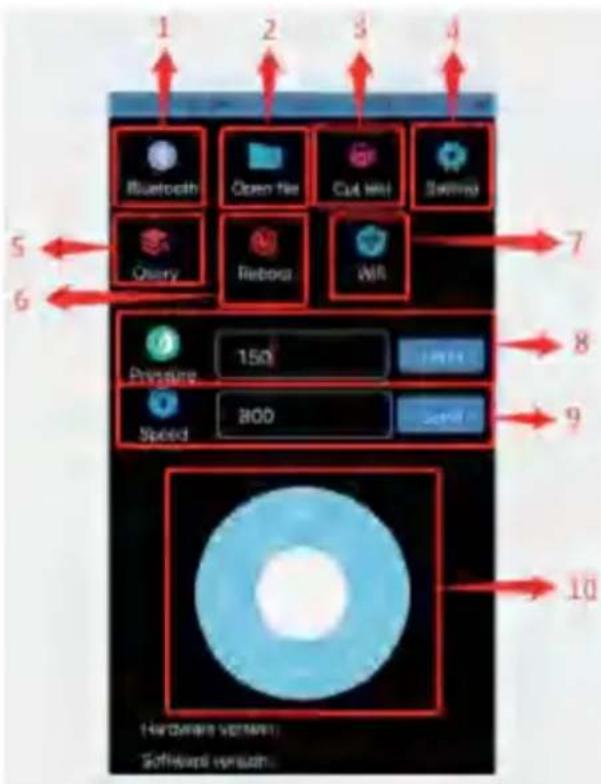

3. Funktion introduceras

1 2 3 4 Bluetooth Open File Cut Hit Settings Query Rebou Wi 7 5 6 Pressure 150 Limit 8 Speed 80D Send 9 10 Hardware version Software version

ÿ Bluetooth-hantering: Anslut plottern via fönstret.
ÿ Filhantering: Sök efter nedladdade PLT-filer och skicka klippfiler.
ÿ Skärtest: Efter att ha laddat materialet kan du klicka på testskärningsfunktionen för att kontrollera om knivtrycket är lämpligt
ÿ Inställning: Portläge, utväxling och maskinspråk kan ändras. Ljusinställningar och kamerainställningar är inte relaterade till denna maskin. Ändra inte dessa parametrar.
ÿ Version av frågan: Fråga hårdvaruversionen och mjukvaruversionen.
ÿ Omstartsfunktion: Genom att trycka på den här knappen startas om maskin.
ÿ WiFi-anslutningsfönster: Denna maskin stöder inte WiFi-funktion, behöver inte ställa in och ansluta den här funktionen.

ÿ Tryckdisplaystapel: Här kan du visa maskinens aktuella tryckvärde och ändra tryckvärde.
ÿ Hastighetsindikator: Här kan du visa aktuella maskinhastighetsvärden och ändra hastighetsvärden.
ÿ Sportvagn och materialkontrollområde: Efter att ha anslutit maskinen kan du styra vagnen av maskinen och flytta materialet för att bestämma skärpositionen.

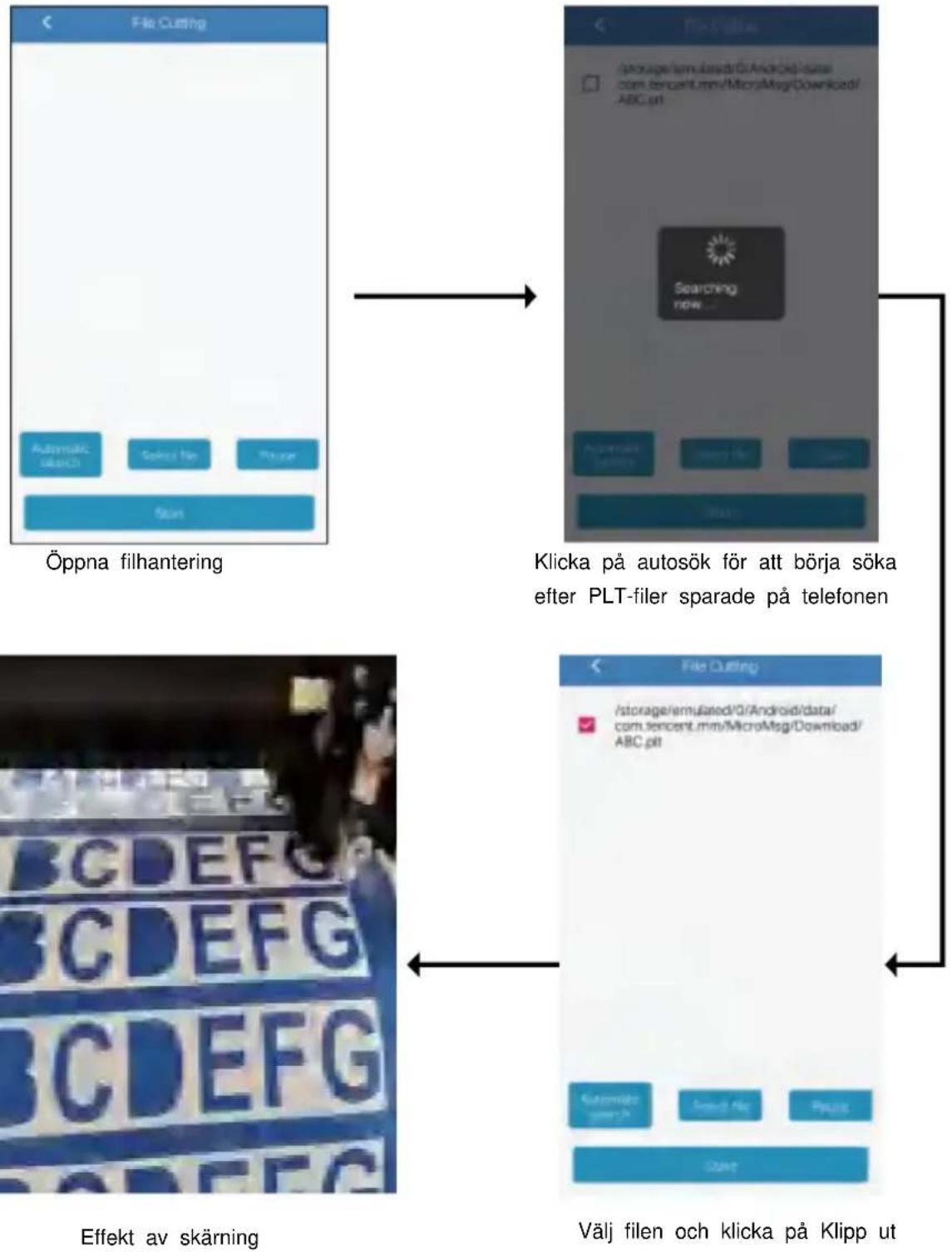

1. Skicka skärfil

FELSÖKNING

1. PSN-kod krävs under installationen av programvaran. Var är den här koden?

Lösning: Programvarukoden finns i CD-boxen, du kan se den när du öppnar den, som visas nedan:

1. Datorprogramvara kan inte ansluta till plottern?

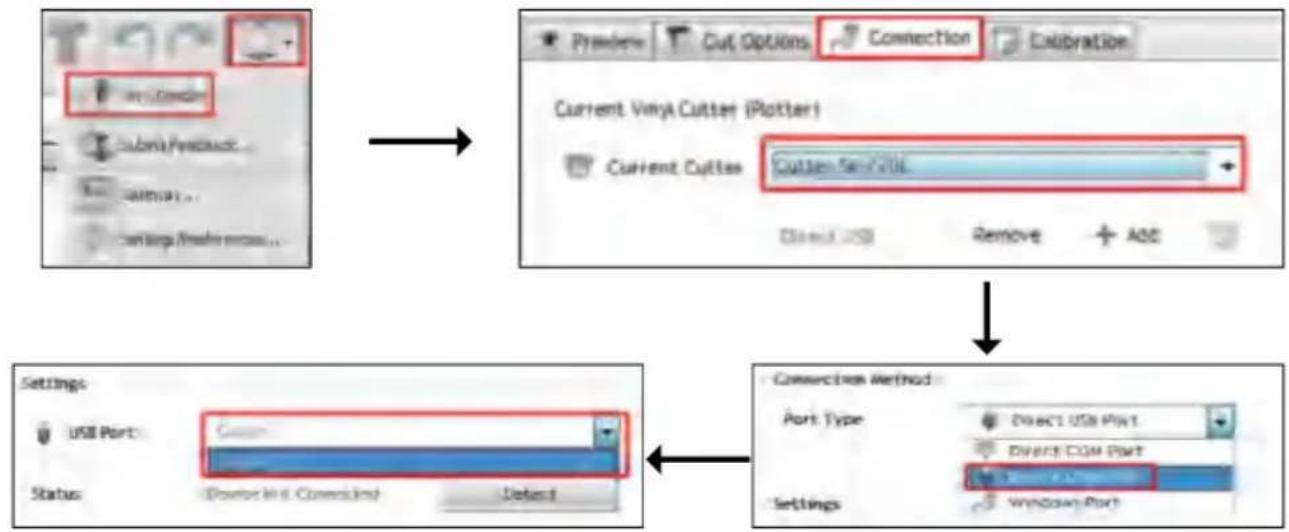

Lösning: Programvaran är inte korrekt inställd. Öppna mjukvaruklippningsbakgrunden och välj USB som porttyp, som visas nedan:

1. Vad ska jag göra om MIN mobil-APP inte kan ansluta till skärplottern?

Lösning: Starta om plottern eftersom Bluetooth-porten är upptagen.

1. Vad ska jag göra om displayen blinkar eller blå skärm när jag startar den?

Lösning: I det här fallet är kontrollkortet skadat och du måste kontakta kundtjänsten för att byta ut tillbehören.

FÖRFOGANDE

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC.

Produkter märkta med logotypen till höger kräver separat avfallsinsamling inom EU.

Denna regel gäller alla produkter och tillbehör som bär detta märke.

Produkter med etiketten till höger får inte slängas tillsammans med allmänt hushållsavfall och måste skickas till en insamlingsplats för återvinning av elektrisk och elektronisk utrustning.

UPPMÄRKSAMHET

Observera: Denna enhet överensstämmer med del 15 av FCC-reglerna. Användning är föremål för följande två villkor: 1.

Denna enhet får inte orsaka skadliga störningar. 2.

Denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EC REP: E-CrossStu GmbH. Mainzer Landstr.69, 60329 Frankfurt am Main.
