Producttype	Handmatige keelloze schaar
Merk	Vevor
Model	MMS4
Snijcapaciteit (zacht staal)	14 Ga. (2,0 mm)
Snijcapaciteit (roestvrij staal)	18 Ga. (1,2 mm)
Snijbreedte	70 mm (2,76 inch)
Mesmateriaal	Gehard en geslepen staal
Aandrijvingstype	Tandwielen
Gewicht (geschat)	Ongeveer 12 kg
Afmetingen (L x B x H) (geschat)	300 x 200 x 400 mm
Hoofdfuncties	Rechte en gebogen sneden in zachte metalen
Onderhoud	Regelmatig smeren van draaipunten en tandwielen; verwijderen van vuil; vervangen van messen indien versleten
Reiniging	Gebruik milde oplosmiddelen (minerale terpentijn) voor de messen, water en zeep voor de geverfde delen
Veiligheid	Draag een veiligheidsbril ANSI Z87.1, dikke handschoenen, antislip schoenen; houd handen uit de buurt van de messen; vergrendel de hendel in de lage positie na gebruik
Belangrijkste reserveonderdelen	Bovenmes, ondermes, hendel, bevestigingsbouten (M5, M8, M12), stelschroeven
Repareerbaarheid	Mogelijkheid tot vervangen van messen en afstellen van de opening met schroeven
Algemene informatie	Fabrikant: Shanghai Muxinmuyeyouxiangongsi, Baoshan, Shanghai, CN. Geïmporteerd in de VS door Sanven, in Australië door SIHAO PTY LTD. CE-vertegenwoordiger: 60329 Frankfurt am Main.

Veelgestelde vragen - MMS4 Vevor

Welk type metaal kan ik snijden met de MMS4 schaar?

De schaar kan zacht staal snijden tot 14 Ga (2,0 mm) en roestvrij staal tot 18 Ga (1,2 mm). Het is ook geschikt voor aluminium en andere zachte metalen.

Hoe stel ik de opening van de messen af?

Draai bout nr. 10 los, draai vervolgens stelschroeven nr. 15 en nr. 17 met een schroevendraaier. De ideale opening is gelijk aan 1/4 van de materiaaldikte. Een alternatieve methode is het snijden van papier: het moet netjes worden gesneden zonder scheuren.

Hoe vervang ik het bovenmes?

Verwijder de hendel om onbedoeld vallen te voorkomen. Draai de 3 kruiskopschroeven nr. 13 onder het bovenmes los en verwijder het voorzichtig. Plaats het nieuwe mes en draai de schroeven vast. Plaats de hendel terug.

Hoe vervang ik het ondermes?

Draai bout nr. 10 los, verwijder voorzichtig het mes. Plaats het nieuwe mes met lichte druk tegen de stelschroeven, draai vervolgens de bout vast. Vaak is een herstelling nodig.

Waarom snijdt de schaar niet goed?

Mogelijke oorzaken: versleten messen (vervangen), te dik materiaal (controleer capaciteit), verkeerd afgestelde messen (volg afstelprocedure). Raadpleeg de probleemoplossingssectie van de handleiding.

Moet ik de schaar smeren?

Ja, smeer regelmatig de draaipunten en tandwielen met een middeldikke smeerolie. Breng ook een dunne laag lichte olie aan op de kale stalen delen om roest te voorkomen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril ANSI Z87.1 en dikke handschoenen. Houd handen uit de buurt van de messen. Zet na gebruik altijd de hendel in de lage stand en steek de borgpen erin.

Hoe maak ik de schaar schoon?

De messen kunnen worden gereinigd met milde oplosmiddelen zoals minerale terpentijn. Vermijd vluchtige oplosmiddelen. Gebruik voor geverfde delen water en zeep. Na het reinigen de blootgestelde oppervlakken oliën.

Waar wordt het product gemaakt?

Het wordt gemaakt door Shanghai Muxinmuyeyouxiangongsi (China). Geïmporteerd in de VS door Sanven, in Australië door SIHAO PTY LTD. CE-vertegenwoordiger: Frankfurt am Main.

Moet de schaar op een ondersteuning worden gemonteerd?

Ja, het moet stevig worden vastgeschroefd aan een werkbank of de vloer om verschuiven of kantelen te voorkomen. Gebruik 1/2 inch bouten of vijsschroeven met ringen.

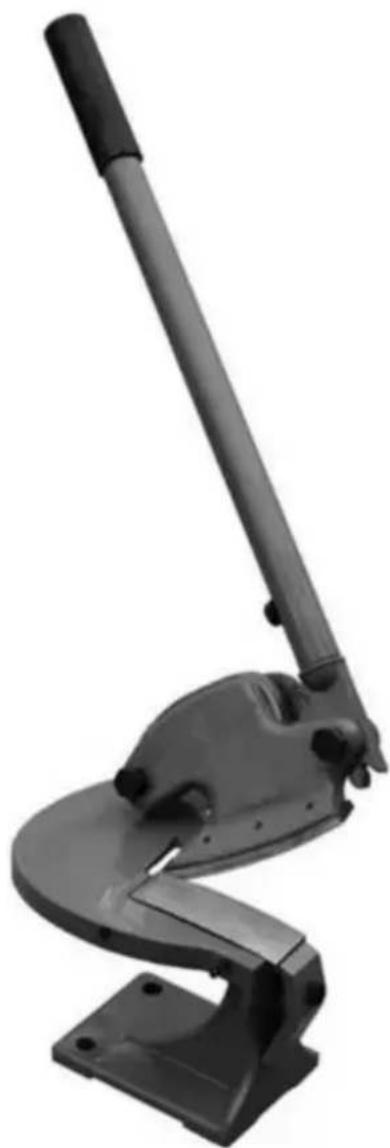

GEBRUIKSAANWIJZING MMS4 Vevor

Plaatschaar voorplaatwerk

MODEL: MMS4

VEVOR

Plaatschaar voorplaatwerk

MODEL: MMS4

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen. Lees de gebruiksaanwijzing zorgvuldig door.

Uitpakken

De 4" KEELLOZE SCHAAR wordt door de fabrikant zorgvuldig verzonden

verpakte doos

doos. Controleer het product grondig bij het openen van de verpakking.

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade die is opgetreden

tijdens het transport. Controleer op losse, ontbrekende of beschadigde onderdelen. Verzendschade

Claims moeten bij de vervoerder worden ingediend en zijn voor rekening van de gebruiker.

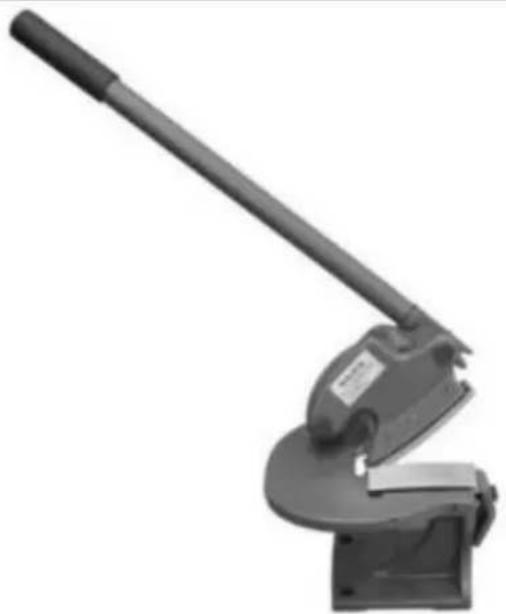

Specificaties

Uw KAKA 4" keelloze schaar voor het snijden van metaal is nauwkeurig ontworpen en

vervaardigd om nauwkeurige controle mogelijk te maken bij het maken van rechte of ingewikkeld gebogen lijnen.

Sneden van elke lengte, in elke richting. Geharde, fijn geslepen bladen produceren schone, braamvrije sneden in

aluminium, staal en andere zachte metalen.

Het tandwielaangedreven ontwerp levert maximale schaarkracht met minimale handgreepkracht.

Max. capaciteit zacht staal.....14 Ga. (2,0 mm)

Maximale capaciteit roestvrij staal.....18 Ga. (1,2 mm)

Breedte....2,76" (70mm)

Belangrijk

De messen zijn voorzien van een beschermingsmiddel. Verwijder de coating om een goede pasvorm en werking te garanderen. De coating kan gemakkelijk worden verwijderd met milde oplosmiddelen, zoals terpentine, en een zachte doek. Zorg ervoor dat er geen reinigingsoplossing op de verf, het rubber of het plastic terechtkomt. Oplosmiddelen kunnen deze afwerkingen aantasten. Gebruik water en zeep op verf, plastic of rubberen onderdelen. Bedek na het reinigen alle blootgestelde oppervlakken met een lichte laag olie.

WAARSCHUWING: Gebruik nooit zeer vluchtige oplosmiddelen. Niet ontvlambaar.

Om mogelijke brandgevaren te voorkomen, worden oplosmiddelen aanbevolen.

BEWAAR DEZE INSTRUCTIES

Bedankt voor de aankoop van onze MMS-4 4" keelloze schaar.

Als u uw nieuwe gereedschap probeert te gebruiken, lees dan deze instructies aandachtig door. U heeft deze instructies nodig voor de veiligheidswaarschuwingen, voorzorgsmaatregelen, montage, bediening, onderhoudsprocedures, onderdelenlijst en diagrammen. Bewaar uw factuur. Schrijf het factuurnummer met deze instructies. Schrijf het factuurnummer aan de binnenkant van de voorkant. Bewaar de instructies en de factuur op een veilige, droge plaats voor toekomstig gebruik.

Algemene veiligheidsinformatie

LET OP: Volg altijd de juiste bedieningsprocedures zoals gedefinieerd

in deze handleiding, zelfs als u bekend bent met het gebruik van dit of soortgelijke hulpmiddelen. Bedenk dat zelfs een fractie van een seconde onvoorzichtig zijn, ernstig persoonlijk letsel tot gevolg hebben.

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende onderdelen van de machine.
2. Draag een beschermende haarbedekking om lang haar te bedekken.
3. Draag veiligheidsschoenen met antislipzolen.
4. Draag een veiligheidsbril die voldoet aan de Amerikaanse ANSI Z87.1-norm. Dagelijkse brillen hebben alleen stootvaste lenzen. Het zijn GEEN veiligheidsbrillen.
5. Wees alert en denk helder. Gebruik nooit gereedschap als u moe, dronken of inactief bent. het nemen van medicijnen die slaperigheid veroorzaken.
6. Houd uw werkplek schoon. Een rommelige werkplek is een bron van ongelukken.
7. De werkplek moet goed verlicht zijn.
8. Houd bezoekers op veilige afstand van het werkgebied.
9. Houd kinderen buiten de werkplek. Maak de werkplaats kindveilig. Gebruik hangsloten om onbedoeld gebruik van gereedschap te voorkomen.
10. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan leiden tot gevaren.
11. Wanneer gereedschap niet in gebruik is, bewaar het dan op een droge, veilige plaats buiten bereik van kinderen. Controleer het gereedschap voordat u het opbergt en opnieuw gebruikt.
12. Zorg ervoor dat de productlabels en naamplaatjes goed worden onderhouden. Deze bevatten belangrijke veiligheidsinformatie.

WEET HOE JE HET GEREEDSCHAP MOET GEBRUIKEN

1. Gebruik het juiste gereedschap voor de klus. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet ontworpen is.
2. Houd uw handen uit de buurt van de schaarbladen.
3. De maximale knipdikte van deze machine is 14 Ga. (2,0 mm) zacht staal.

Het overschrijden van de capaciteit kan gevaarlijk zijn voor de gebruiker en er kan schade aan de machine ontstaan.

1. Bevestig de machine aan de vloer of een stevige standaard die met bouten aan de vloer is bevestigd om schuiven of kantelen van de machine te voorkomen.
2. Er kan zware fysieke kracht op de keelloze schaar moeten worden uitgeoefend tijdens gebruik. Als u niet voor een goede basis zorgt, kan dit snel leiden tot een val die ernstig persoonlijk letsel of materiële schade kan veroorzaken. Werk altijd in een schone, opgeruimde omgeving.
3. Zorg ervoor dat er voldoende werkruimte rondom het gereedschap is, zodat u het veilig kunt hanteren bij het verwerken van verschillende metaalformaten.
4. De KAKA keelloze schaar is speciaal ontworpen om door slechts één persoon te worden bediend. Laat nooit één persoon de handgreep bedienen terwijl een ander het werkstuk vasthoudt, anders kan er ernstig letsel ontstaan.
5. Inspecteer de messen regelmatig. Stop het gebruik van het gereedschap als er scheuren of splinters ontstaan en vervang beschadigde messen onmiddellijk.

WAARSCHUWING

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden of situaties bestrijken die zich kunnen voordoen. De operator moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar die wel in acht moeten worden genomen door de operator.

WAARSCHUWING

1. Dit gereedschap heeft EXTREEM SCHERPE snijbladen met versterkte hefboomwerking op het bovenste mes, wat snel ernstig letsel kan veroorzaken of verlies van vingers! Houd vingers en handen uit de buurt van bewegende delen tijdens het gebruik.
2. Plaats de hendel altijd in de OMLAAG-positie met de borgpen ingebracht via zowel de bovenste bladbehuizing als het lichaam in de GESLOTEN positie (Figuur 1) wanneer niet in gebruik. Het gewicht van de handgreep, als u het in de bovenste stand laat staan, kan het bovenste blad plotseling en onverwachts met grote kracht vallen, wat kan leiden tot ernstig letsel of verlies van vingers.
3. Het hanteren van scherp metaal kan ernstige snijwonden veroorzaken. Draag dikke, goed passende werkhandschoenen om snijwonden bij het aanraken van scherp metaal te voorkomen.
4. Bij het snijden kunnen metaaldeeltjes uit het materiaal worden geslingerd. Plaatmetalen randen en hoeken zijn scherp en kunnen oogletsel veroorzaken. Draag altijd ANSI-goedgekeurde oogbescherming bij het bedienen van dit gereedschap.

Montage

1. De KAKA keelloze schaar moet stevig op een zware, solide ondergrond worden gemonteerd, zoals een werkbank, standaard, vloer, enz., die in staat is om het statische gewicht van de unit te dragen plus de spanningen die ontstaan door de operatie.
2. Plaats de keelloze schaar op de gekozen locatie en markeer vervolgens de montagegaten door de gaten in de basis te traceren.

Montage

1. De KAKA keelloze schaar moet stevig op een zware, solide ondergrond worden gemonteerd, zoals een werkbank, standaard, vloer, enz., die in staat is om het statische gewicht van de unit te dragen plus de spanningen die ontstaan door de operatie.
2. Plaats de keelloze schaar op de gekozen locatie en markeer vervolgens de montagegaten door de gaten in de basis te traceren.

VOORZICHTIGHEID

Controleer of er elektrische, lucht- of andere nutsleidingen onder het montageoppervlak lopen voordat u de montagegaten boort.

1. Het gebruik van 1/2" bouten en moeren of langere schroeven met stevige ringen en bevestiging aan een constructiedeel is absoluut noodzakelijk.

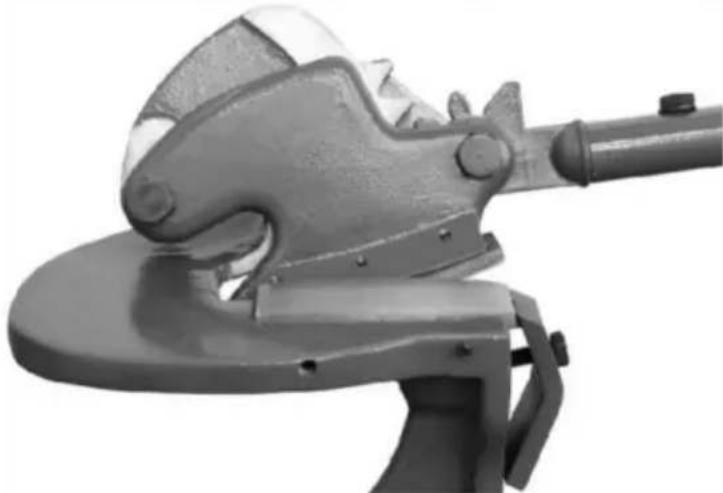

VOORZICHTIGHEID

Houd de hendel altijd in de neerwaartse positie en de carrosserie in de GESLOTEN positie (Figuur 1) wanneer er niet wordt gesneden. Het gewicht van de handgreep kan ertoe leiden dat het bovenste mes plotseling en onverwachts naar beneden valt.

1. Verwijder de meegeleverde bout #3 van de handgreepstomp #5 en verwijder de bout zorgvuldig uit het montagegat van de handgreep #2. Plaats het schroefdraadgat in de stomp, draad de bout door het gat in de handgreep en in de stomp en draai deze vervolgens vast met een 13 mm sleutel (niet inbegrepen) (Figuur 2).

Operatie

1. Voor maximale controle en snijkracht begint u alle sneden door de handgreep #2 volledig omhoog te tillen en plaatst u de rand van het metaal op het punt waar de messen #8 en #12 elkaar ontmoeten.
2. Voor rechte sneden: houd het metaal stil en vlak tegen het schaardek terwijl u hendel #2 naar beneden trekt. Nu de eerste snede is gemaakt en het bovenste mes #12 het laagste punt heeft bereikt, til de hendel op en verplaats het materiaal naar voren. Plaats het ongesneden gebied opnieuw op het snijpunt van het mes.
3. Voor gebogen sneden: draai het materiaal naar links of rechts om gebogen sneden te maken, indien nodig (LET OP: Verplaats het materiaal niet naar voren terwijl u snijdt). Omdat het bovenste mes #12 het laagste punt bereikt, til de hendel op en verplaats het materiaal naar voren door het ongesneden gebied opnieuw op het snijpunt van het mes te plaatsen. Ga verder met de linker- of rechterbeweging van het materiaal.

WAARSCHUWING

Het gewicht van het handvat kan ervoor zorgen dat het bovenste mes plotseling en onverwachts valt. Wanneer u klaar bent met zagen, plaats dan altijd de handgreep in de OMLAAG-positie.

MESAFSTELLING

OPMERKINGEN

• Het bovenste mes is vast, terwijl het onderste mes verstelbaar is.
• De ideale bladafstand is gelijk aan 1/4 van de dikte van het te bewerken materiaal. Bijvoorbeeld: staal van 14 gauge werkt het beste met een bladspleet van 0,019 inch [0,48 mm], terwijl voor 20 gauge een spleet van 0,0094 inch [0,23 mm] nodig is.
• Een alternatieve methode is om de mesopening geleidelijk te verkleinen tijdens het snijden van papier. Het papier moet netjes gesneden kunnen worden, zonder trekken, scheuren of vouwen.

VOORZICHTIGHEID

Zorg ervoor dat de messen niet volledig met elkaar in contact komen of er kan permanente schade aan het mes ontstaan.

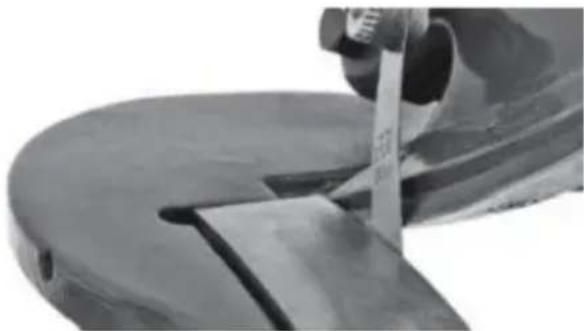

Om te meten: gebruik een voelermaat van goede kwaliteit en meet de afstand tussen het snijpunt van het blad en de handgreep halverwege (F8).

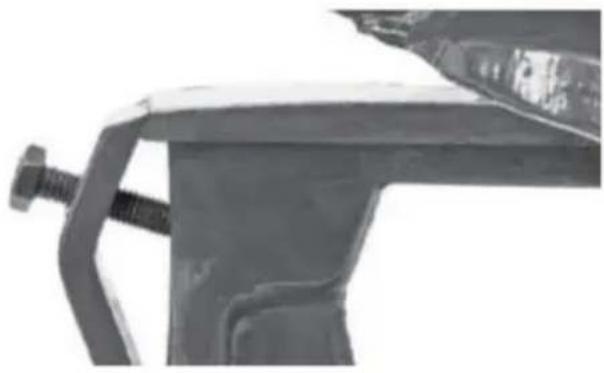

1. Draai bout #10 los waarmee de onderste bladklem aan de linkervoorkant van het gereedschap is bevestigd (afbeelding 4).

1. Draai met een kleine, rechte schroevendraaier de twee stelschroeven #15 en #17 (Figuur 5) naar binnen (met de klok mee) om de mesafstand te verkleinen, draai naar buiten (tegen de klok in) terwijl u een lichte druk naar buiten uitoefent om de mesafstand te vergroten.

LET OP: Draai de schroeven tijdens het maken van aanpassingen steeds even ver, maar niet meer dan een kwartslag.

1. Draai de bout van de bladklem nr. 10 weer vast.

MESVERVANGING

WAARSCHUWING

De messen zijn extreem scherp! Wees uiterst voorzichtig bij het hanteren om ernstige snijwonden of vingerverlies te voorkomen!

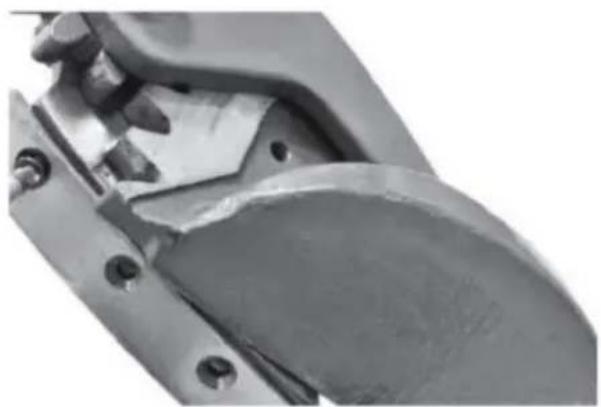

BOVENSTE MES

Verwijdering

1. Breng het aandrijftandwiel/de hendel omhoog.
2. Verwijder de handgreep.

WAARSCHUWING: De handgreep MOET worden verwijderd voordat het mes wordt verwijderd. Dit verkleint de kans dat het mes per ongeluk valt.

1. Draai de 3 bevestigingsschroeven van het kruiskopmes nr. 13 los en verwijder ze aan de onderkant van het bovenste mes #12 (Figuur 7) en verwijder het mes voorzichtig.

Installatie

1. Terwijl u het onderste mes op zijn plaats houdt, plaatst u de 3 kruiskopschroeven terug en draait u deze veilig vast.
2. Laat het aandrijftandwiel zakken en plaats de hendel terug.

1. Verwijder de handgreep.

WAARSCHUWING: De handgreep MOET worden verwijderd voordat het mes wordt verwijderd. Dit verkleint de kans dat het mes per ongeluk valt.

1. Draai de bout #10 los die de onderste bladklem #9 (Figuur 8) aan de linkerkant van de voorkant van het gereedschap vastzet.
2. Verwijder het mes voorzichtig.

Installatie

1. Plaats het mes terug en oefen lichte druk uit tegen de afstelschroeven.
2. Draai de bout van de onderste bladklem vast.

OPMERKING: Voor het vervangen van het mes is normaal gesproken een herafstelling van het onderste mes nodig vanwege tolerantievariaties in de productie van het blad. Pas aan volgens de bladaanpassingsprocedure.

Onderhoud

LET OP: Voer vóór elk gebruik onderhoud uit.

1. Laat de bovenste mesconstructie zakken, steek de borgpen door beide bovenste mesbehuizingen en het lichaam in de GESLOTEN positie (Figuur 1) en verwijder de hendel.
2. Breng een dun laagje lichte olie of roestwerend middel aan op alle kale stalen delen.
3. Bewaar op een schone, stofvrije, droge en vochtvrije plaats, bij voorkeur afgedekt met plastic zeildoek.
4. Controleer of alle hardware goed vast zit.
5. Controleer de werking op vastlopen. Smeer de draaipunten en tandwielen regelmatig met een smeerolie met een gemiddelde massa.
6. Controleer de messen op scheuren, beschadigingen of voortijdige slijtage. Vervang ze indien beschadigd.
7. Verwijder vuil en gruis van het Shear Deck.

Probleemoplossing

PROBLEEM	OORZAAK	CORRECTIE
Produceert een ruwe,Gekartelde snede of misluktSnee.	Versleten messen	Messen vervangen.
	Materiaal te dik	Raadpleeg MaximaalMateriaalSpecificaties.
	Messen niet goed Volg de aanpassingsprocedure.afgesteld

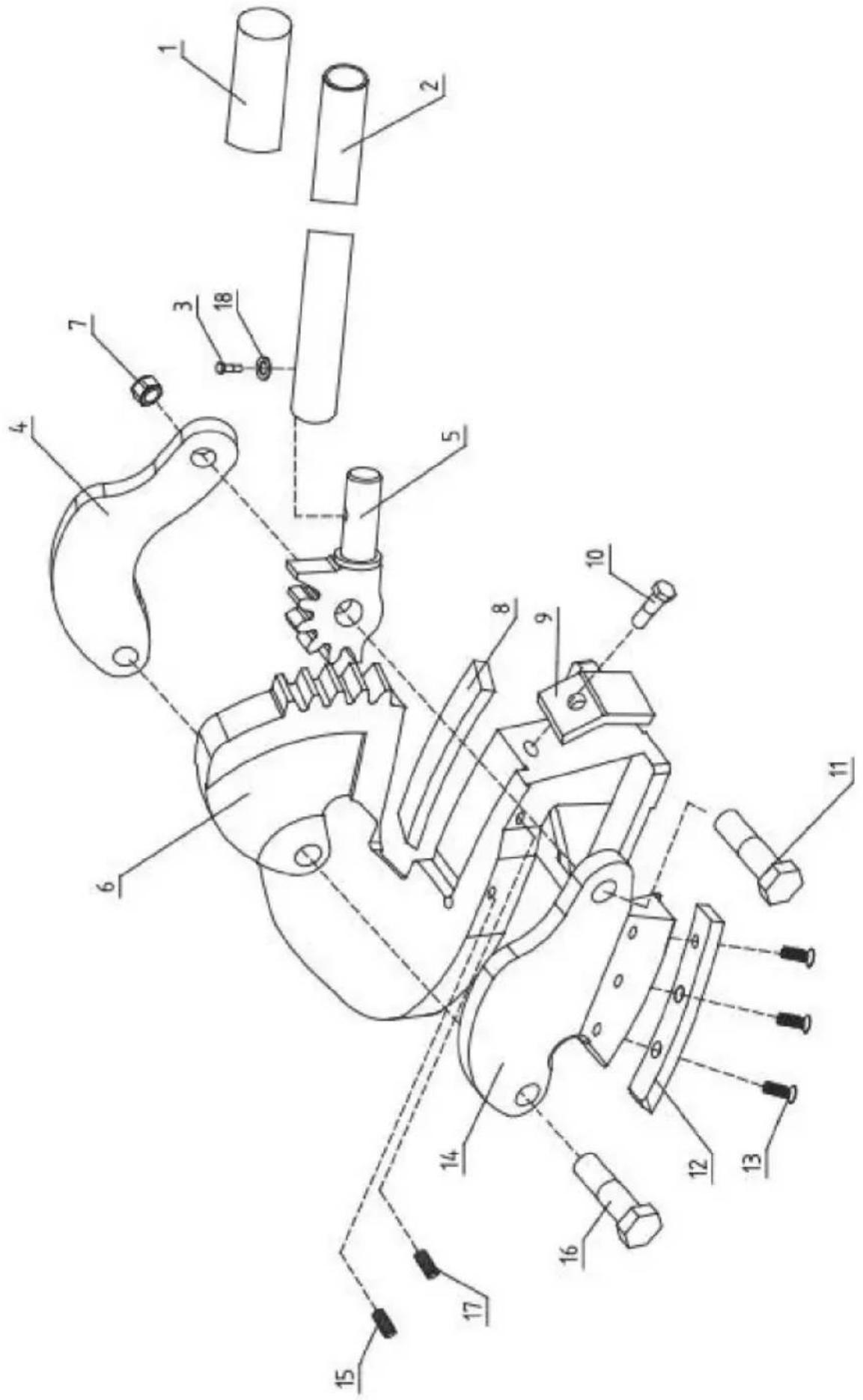

Tekening
