Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Auspacken

Die 4" THROTLESS SHEAR wird vom Hersteller in einer sorgfältig

verpackter Karton

Überprüfen Sie das Produkt nach dem Öffnen der Verpackung gründlich.

Nach dem Auspacken prüfen Sie das Gerät sorgfältig auf eventuelle Schäden

während des Transports. Überprüfen Sie, ob Teile lose, fehlen oder beschädigt sind. Transportschäden

Ansprüche müssen beim Spediteur geltend gemacht werden und liegen in der Verantwortung des Benutzers.

Technische Daten

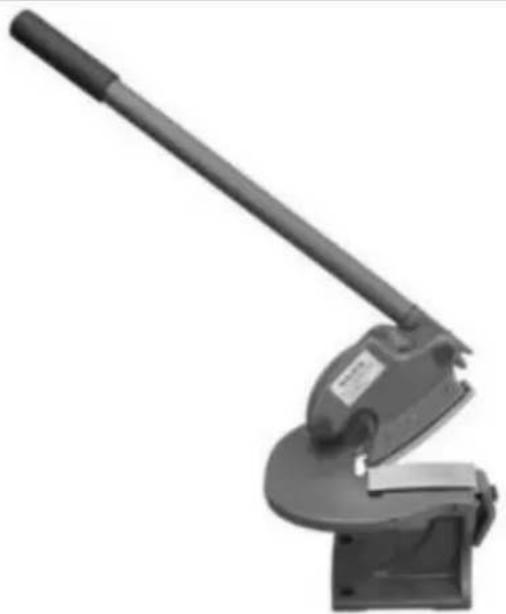

Ihre KAKA 4" THROTLESS SHEAR zum Metallschneiden ist präzise konstruiert und

hergestellt, um eine präzise Kontrolle beim Herstellen von geraden oder kompliziert gebogenen

Schnitte jeder Länge und in jede Richtung. Gehärtete, fein geschliffene Klingen erzeugen saubere, gratfreie

Schnitte in Aluminium, Stahl und anderen Weichmetallen.

Das zahnradgetriebene Design bietet maximale Scherkraft bei minimalem Griff

Gewalt.

Max. Kapazität Weichstahl......14 Ga. (2,0 mm)

Max. Kapazität Edelstahl.....18 Ga. (1,2 mm)

Die Klingen sind mit einem Schutzmittel beschichtet. Um einen korrekten Sitz und Betrieb zu gewährleisten, entfernen Sie Beschichtung. Die Beschichtung lässt sich leicht mit milden Lösungsmitteln wie Lösungsbenzin entfernen und einem weichen Tuch. Vermeiden Sie, dass Reinigungslösung auf Lack oder Gummi- oder Kunststoffteile gelangt Teile. Lösungsmittel können diese Oberflächen beschädigen. Verwenden Sie Seife und Wasser für Lack, Kunststoff- oder Gummiteile. Decken Sie nach der Reinigung alle freiliegenden Oberflächen mit einem leichte Ölschicht.

WARNUNG: Verwenden Sie niemals leicht flüchtige Lösungsmittel. Nicht entflammbar

Zur Vermeidung möglicher Brandgefahren werden Lösungsmittehpfohlen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Vielen Dank für den Kauf unserer MMS-4 4" kehlenlosen Schermaschine. Vor

Bevor Sie Ihr neues Werkzeug in Betrieb nehmen, lesen Sie bitte diese Anweisungen sorgfältig durch. Sie

Sie benötigen diese Anweisungen für Sicherheitswarnungen, Vorsichtsmaßnahmen, Montage, Betrieb,

Wartungsverfahren, Teileliste und Diagramme. Bewahren Sie Ihre Rechnung

Nummer mit diesen Anweisungen. Schreiben Sie die Rechnungsnummer auf die Innenseite der Vorderseite

Abdeckung. Bewahren Sie die Anleitung und die Rechnung für spätere Verwendung an einem sicheren, trockenen Ort auf.

Allgemeine Sicherheitsinformationen

VORSICHT: Befolgen Sie immer die korrekten Betriebsverfahren, wie sie definiert

in diesem Handbuch, auch wenn Sie mit der Verwendung dieses oder ähnlicher Tools vertraut sind.

Bedenken Sie, dass selbst der Bruchteil einer Sekunde Unachtsamkeit

zu schweren Verletzungen führen.

SICHERHEITSREGELN

1. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung, Handschuhe, Krawatten, Ringe, Armbänder oder anderen Schmuck, der sich in beweglichen Maschinenteilen verfangen könnte.
2. Tragen Sie eine schützende Haarabdeckung, um langes Haar zusammenzuhalten.
3. Tragen Sie Sicherheitsschuhe mit rutschfester Sohle.
4. Tragen Sie eine Schutzbrille gemäß der US-amerikanischen Norm ANSI Z87.1.

Brillen haben nur stoßfeste Gläser. Es handelt sich NICHT um Schutzbrillen.

1. Seien Sie aufmerksam und denken Sie klar. Bedienen Sie niemals Werkzeuge, wenn Sie müde, betrunken oder Einnahme von Medikamenten, die Schläfrigkeit verursachen.
2. Halten Sie Ihren Arbeitsbereich sauber. Unordnung am Arbeitsplatz kann zu Unfällen führen.
3. Der Arbeitsbereich sollte ausreichend beleuchtet sein.
4. Halten Sie Besucher in sicherem Abstand vom Arbeitsbereich.
5. Halten Sie Kinder vom Arbeitsplatz fern. Machen Sie die Werkstatt kindersicher. Verwenden Sie Vorhängeschlösser, um verhindern Sie eine unbeabsichtigte Verwendung von Werkzeugen.
6. Montieren Sie das Gerät nur gemäß dieser Anleitung. Unsachgemäße Montage kann zu Gefahren.
7. Wenn Sie die Werkzeuge nicht verwenden, bewahren Sie sie an einem trockenen, sicheren Ort außerhalb der Reichweite von Kinder. Überprüfen Sie die Werkzeuge vor der Lagerung und vor der Wiederverwendung.
8. Produktetiketten und Typenschilder sorgfältig aufbewahren. Diese enthalten wichtige Information.

WISSEN, WIE MAN DAS WERKZEUG VERWENDET

1. Verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe. Überfordern Sie das Werkzeug oder den Aufsatz nicht, eine Aufgabe zu erledigen, für die es nicht entworfen.
2. Halten Sie Ihre Hände von den Scherklingen fern.
3. Die maximale Scherdicke dieser Maschine beträgt 14 Ga. (2,0 mm) Weichstahl.

Eine Überschreitung der Kapazität kann für den Bediener gefährlich sein und zu Schäden am Maschine.

1. Schrauben Sie die Maschine auf den Boden oder einen stabilen Ständer, der am Boden festgeschraubt ist, um ein Verrutschen oder Kippen der Maschine.
2. Bei der Arbeit mit der kehlenlosen Schere kann es zu starker körperlicher Krafteinwirkung kommen.

Verwendung. Wenn Sie nicht für einen sicheren Stand sorgen, kann es schnell zu einem Sturz kommen, der schwere Personen- oder Sachschäden. Arbeiten Sie immer in einer sauberen, aufgeräumten Umfeld.

1. Stellen Sie sicher, dass rund um das Werkzeug ausreichend Platz zum Arbeiten vorhanden ist, um eine sichere Handhabung zu ermöglichen aus Metall in verschiedenen Größen.
2. Die KAKA Throatless Shear wurde speziell für die Bedienung durch eine

Nur eine Person. Lassen Sie niemals eine Person den Griff bedienen, während eine andere die Werkstücks oder es kann zu schweren Verletzungen kommen.

1. Überprüfen Sie die Klingen regelmäßig. Wenn Risse oder Absplitterungen auftreten, stellen Sie die Verwendung des Werkzeugs ein sofort und ersetzen Sie beschädigte Klingen.

WARNUNG

Die in dieser Anleitung besprochenen Warnungen, Vorsichtshinweise und Anweisungen Das Handbuch kann nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht sind Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern vom Betreiberverwendet.

WARNUNG

1. Dieses Werkzeug verfügt über EXTREM SCHARFE Schneidklingen mit verstärkten Hebelwirkung auf das Obermesser, die schnell zu schweren Verletzungen führen kann oder Verlust von Fingern! Halten Sie Finger und Hände von beweglichen Teilen fern beim Betrieb.
2. Stellen Sie den Griff immer in die DOWN-Position mit dem Verriegelungsstift durch das obere Klingengehäuse und den Körper in der
   GESCHLOSSEN (Abbildung 1), wenn es nicht verwendet wird. Das Gewicht des Griffs, in der oberen Position belassen wird, kann dazu führen, dass das obere Messer plötzlich unerwartet mit großer Kraft fallen, was zu schweren Verletzungen oder Verlust Finger.
3. Der Umgang mit scharfem Metall kann zu schweren Schnittverletzungen führen. Tragen Sie dicke, gut sitzende Arbeitshandschuhe, um Schnitte beim Umgang mit scharfem Metall zu vermeiden.
4. Beim Schneiden können Metallpartikel aus dem Material herausgeschleudert werden. Metallkanten und -ecken sind scharf und können die Augen verletzen. Tragen Sie immer Beim Bedienen dieses Werkzeugs ist ein ANSI-zugelassener Augenschutz erforderlich.

Montage

1. Die KAKA Throatless Shear muss sicher auf einem schweren, festen

Werkbank, Ständer, Boden usw., die das statische Gewicht der Einheit plus

die Belastungen durch den Betrieb.

1. Platzieren Sie die kehlenlose Schere über der gewählten Stelle und markieren Sie dann das Befestigungsloch

Standorte durch Nachzeichnen von Löchern in der Basis.

Montage

1. Die KAKA Throatless Shear muss sicher auf einem schweren, festen Werkbank, Ständer, Boden usw., die das statische Gewicht der Einheit plus die Belastungen durch den Betrieb.

2. Platzieren Sie die kehlenlose Schere über der gewählten Stelle und markieren Sie dann das Befestigungsloch Standorte durch Nachzeichnen von Löchern in basis.

VORSICHT

Überprüfen Sie, ob sich unter dem Montagefläche, bevor Sie die Montagelöcher bohren.

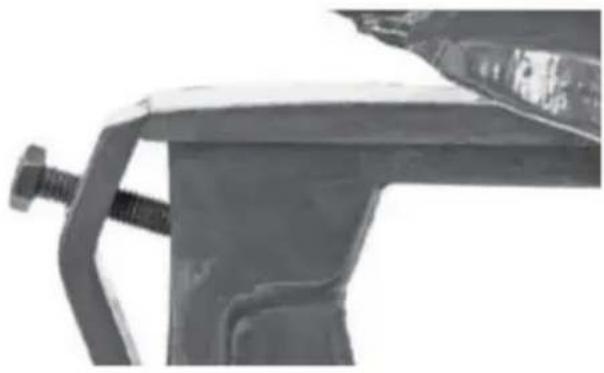

1. Die Verwendung von 1/2-Zoll-Durchgangsschrauben und -Muttern oder längeren Zugschrauben mit großen Unterlegscheiben und die Befestigung an einem Bauteil ist unbedingt erforderlich.

VORSICHT

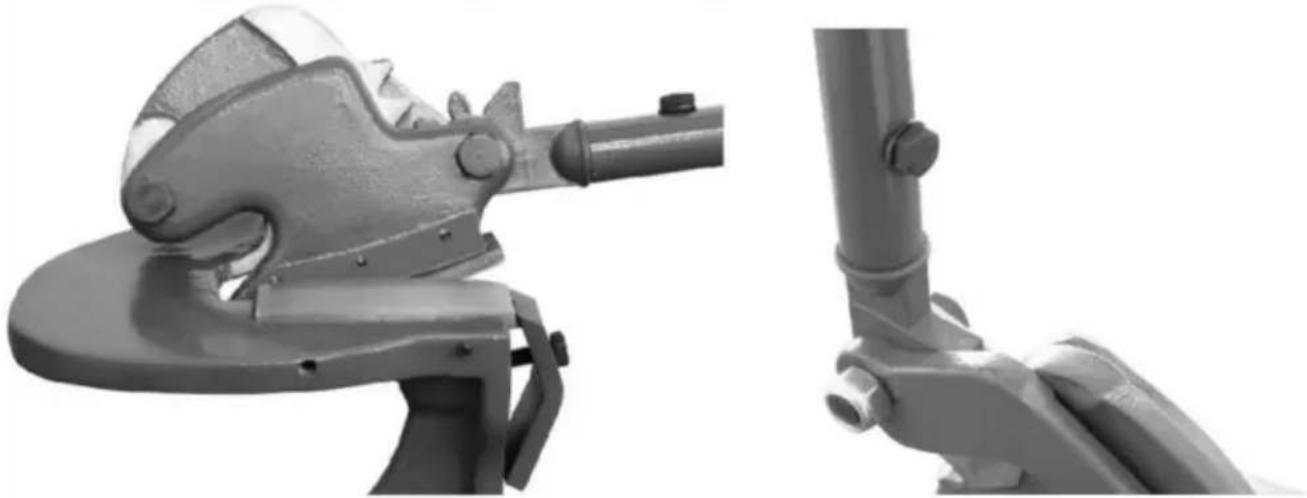

Halten Sie den Griff immer in der unteren Position und den Körper in der GESCHLOSSEN (Abbildung 1), wenn nicht geschnitten wird. Das Gewicht des Griff kann dazu führen, dass die obere Klinge plötzlich und unerwartet herunterfällt.

Abbildung 2Abbildung 1

1. Entfernen Sie die mitgelieferte Schraube № 3 vom Griffstummel № 5, richtedieSie

Befestigungsloch des Griffs № 2 über das Gewindeloch im Stum-Gewindebolzen

durch das Loch im Griff und in den Stummel, dann mit einem 13-mm-Schlüssel festziehen (nicht enthalten) (Abbildung 2).

Betrieb

1. Für maximale Kontrolle und Schnittkraft beginnen Sie alle Schnitte, indem Sie den Griff anheben #2 vollständig und platzieren Sie die Kante des Metalls an der Stelle, an der die Klingen #8 & #12 treffen.
2. Für gerade Schnitte; halten Sie das Metall stationär und flach gegen die Scherplatte, während Sie Ziehen Sie den Griff № 2 nach unten. Da der 1. Schnitt erfolgt ist und die obere Klinge #12 hat den Tiefpunkt erreicht, heben Sie den Griff an und bewegen Sie das Material nach vorne Platzieren Sie den ungeschnittenen Bereich erneut am Schnittpunkt der Klingen.
3. Für Kurvenschnitte: Drehen Sie das Material nach links oder rechts, um Kurvenschnitte nach Bedarf durchzuführen (HINWEIS: Bewegen Sie das Material beim Schneiden nicht nach vorne.) Da die obere Klinge № 12 den tiefsten Punkt erreicht, heben Sie den Griff an und bewegen Sie das Material nach vorne, wobei Sie die ungeschnittenen Bereich erneut am Schnittpunkt der Klinge. Nehmen Sie das linke oder rechte Material wieder auf Bewegung.

WARNUNG

Das Gewicht des Griffs kann dazu führen, dass die obere Klinge plötzlich und unerwartet fallen. Wenn Schnitte fertig sind, legen Sie den Griff immer in in die DOWNPosition.

KLINGENEINSTELLUNG

ANMERKUNGEN

• Das obere Messer ist fest angebracht, während das untere Messer verstellbar ist.
• Der ideale Klingenabstand entspricht 1/4 der Dicke des zu bearbeitenden Materials.

Beispiel: Stahl der Stärke 14 funktioniert am besten mit einem Klingenabstand von 0,019 Zoll [0,48 mm], während Stahl der Stärke 20 einen Abstand von 0,0094 Zoll [0,23 mm] haben sollte.

- Eine alternative Methode besteht darin, den Klingenabstand beim Papierschneiden schrittweise zu verringern.

Das Papier sollte sauber geschnitten werden, ohne zu ziehen, zu reißen oder zu falten.

VORSICHT

Achten Sie darauf, dass die Klingen nicht vollständig miteinander in Kontakt kommen oder Es kann zu dauerhaften Schäden an der Klinge kommen.

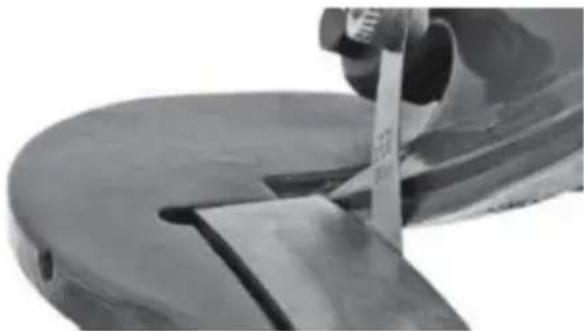

So messen Sie: Verwenden Sie eine hochwertige Fühlerlehre und messen Sie am Schnittpunkt der Klinge mit dem Griff in der halb heruntergeklappten Position (Abbildung

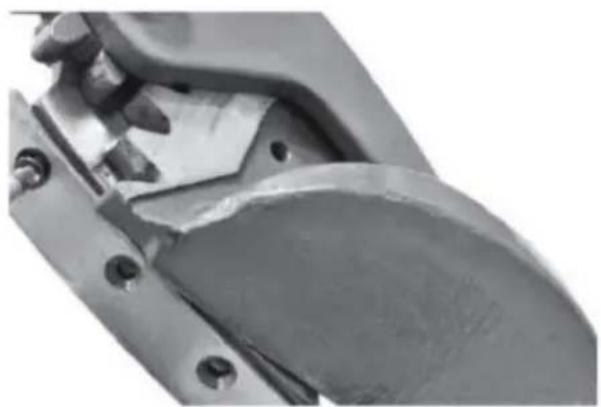

1. Lösen Sie die Schraube № 10, mit der die untere Klingenklemme an der linken Vorderseite des Werkzeugs befestigt ist (Abbildung4).

1. Drehen Sie mit einem kleinen Schraubendreher mit gerader Klinge die beiden Stellschrauben № 15 und № 17 (Abbildung 5) nach innen (im Uhrzeigersinn), um den Klingenabstand zu verringern, und nach außen (gegen den Uhrzeigersinn), während Sie einen leichten Druck nach außen ausüben, um den Klingenabstand zu erhöhen. Lücke.

HINWEIS: Drehen Sie die Schrauben beim Vornehmen von Einstellungen gleichmäßig und nicht mehr als jeweils eine Vierteldrehung.

1. Ziehen Sie die Sägeblattklemmschraube № 10 wieder fest.

Klingenwechsel

WARNUNG

Die Klingen sind extrem scharf! Seien Sie beim Umgang mit den Klingen äußerst vorsichtig, um schwere Schnitte oder den Verlust von Fingern zu vermeiden!

OBERE KLINGE

Entfernung

1. Heben Sie den Antriebszahnradstummel/Griff in die obere Position.
2. Griffentfernen.

WARNUNG : Der Griff MUSS vor dem Entfernen der Klinge entfernt werden, verringern Sie die Gefahr, dass die Klinge versehentlich herunterfällt.

1. Lösen und entfernen Sie 3 Kreuzschlitz-Sägeblatt-Halteschrauben № 13 von der Unterseite des Obere Klinge № 12 (Abbildung 7) und entfernen Sie die Klinge vorsichtig.

Installation

1. Halten Sie die untere Klinge fest, setzen Sie die 3 Kreuzschlitzschrauben wieder ein und ziehen Sie sie fest sicher.
2. Senken Sie den Antriebszahnradstummel ab und setzen Sie den Griff wieder auf.

WARNUNG: Der Griff MUSS vor dem Entfernen der Klinge entfernt werden, verringern Sie die Gefahr, dass die Klinge versehentlich herunterfällt.

1. Lösen Sie die Schraube № 10, die die untere Klingenklemme № 9 (Abbildung 8) an der linken Vorderseite des Werkzeugs.

2. Klinge vorsichtig entfernen.

Installation

1. Klinge wieder einsetzen und leichten Druck auf die Stellschrauben ausüben.
2. Ziehen Sie die Klemmschraube der unteren Klinge fest.

HINWEIS: Der Austausch der Klinge erfordert normalerweise eine Neueinstellung der unteren Klinge aufgrund von Toleranzschwankungen bei der Klingenherstellung. Anpassung pro Klingeneinstellung Verfahren.

Wartung

HINWEIS: Die Wartung sollte vor jedem Gebrauch durchgeführt werden.

1. Senken Sie die obere Klingeneinheit ab, stecken Sie den Sicherungsstift durch die obere Klingengehäuse und Körper in die GESCHLOSSENE Position (Abbildung 1) und entfernen Handhaben.
2. Tragen Sie auf alle blanken Stahlflächen einen dünnen Film Leichtöl oder Rostschutzmittel auf.
3. An einem sauberen, staubfreien, trockenen und feuchtigkeitsfreien Ort lagern, vorzugsweise abgedeckt mit Plastikfolie.
4. Überprüfen Sie die Festigkeit aller Teile.
5. Prüfen Sie, ob die Funktion klemmt. Schmieren Sie Drehpunkte und Zahnräder regelmäßig mit einem mittelflüssiges Schmieröl.
6. Überprüfen Sie die Klingen auf Risse, Beschädigungen oder vorzeitigen Verschleiß. Bei Beschädigung ersetzen.
7. Reinigen Sie das Scherdeck von Schmutz und Ablagerungen.

Fehlerbehebung

PROBLEM	URSACHE	KORREKTUR
Erzeugt ein raues,Gezackter SchnittoderSchneiden.	Abgenutzte Klingen	Klingen ersetzen.
	Material zu dick	Siehe Maximales MaterialSpezifikationen.
	Klingen nicht richtig eingestellt	Befolgen Sie das Anpassungsverfahren.

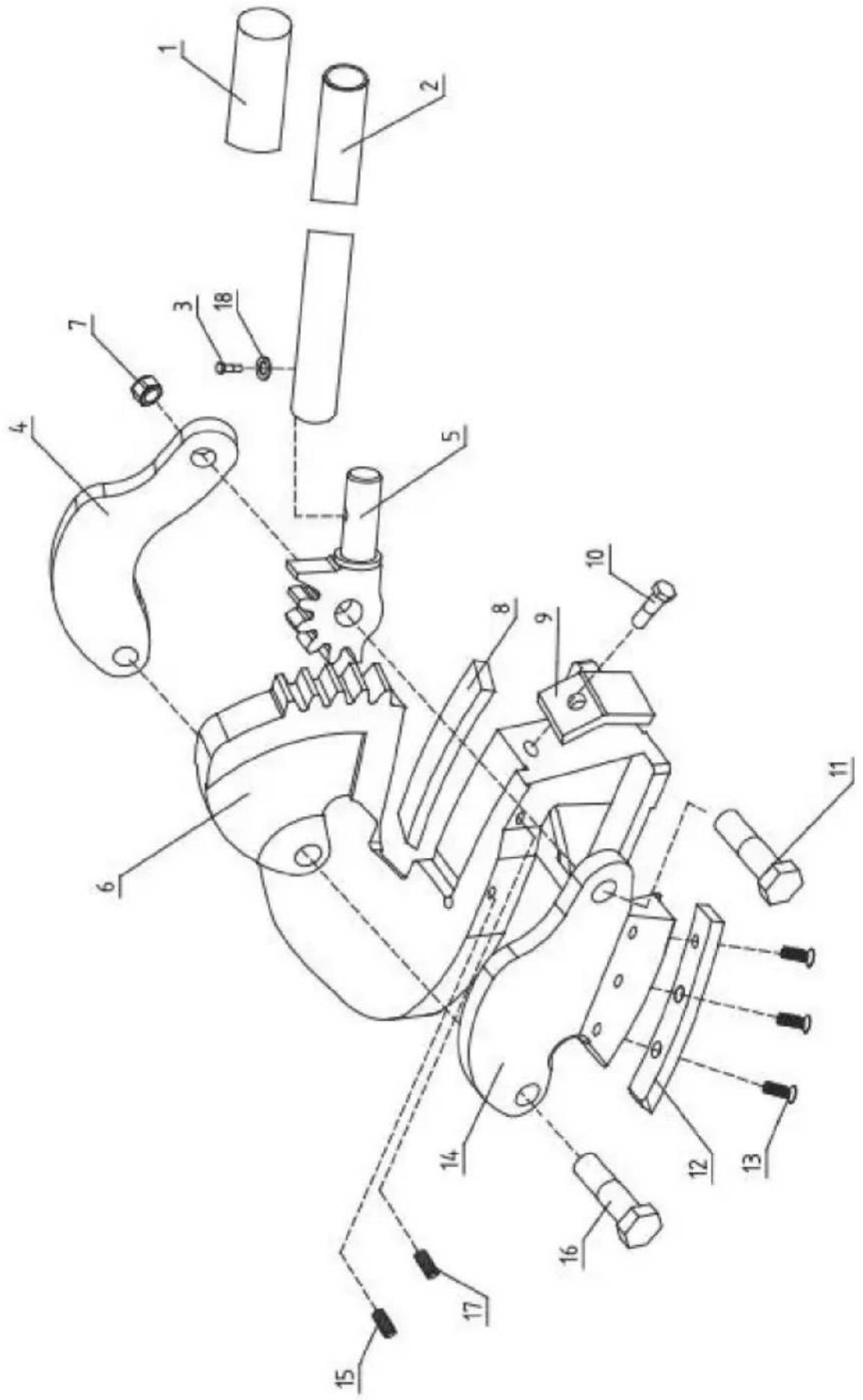

Zeichnung

Ref.No	Beschreibung	MENGE.
1	Griff	1
2	Handhaben	1
3	Schraube M8X20	1
4	Verbindungsarm	1
5	Griffstummel	1
6	Base	1
7	Kontermutter M12	1
8	Untere Klinge	1
9	Untere Klingenklemme	1
10	Schraube M8X30	1
11	Schraube M12X45	1
12	Obere Klinge	1
13	Schraube M5X12	3
14	Halter der oberen Matrizen	1
15	Schraube M5X35	1
16	Schraube M12X40	1
17	Schraube M5X25	1
	Unterlegscheibe 818	1
