MMS4 - Skivmaskin Vevor - Gratis bruksanvisning och manual

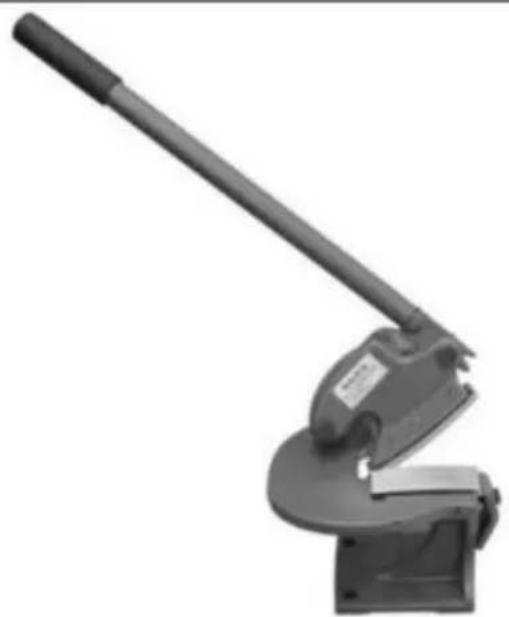

Produkttyp	Manuell halslös sax
Märke	Vevor
Modell	MMS4
Skärkapacitet (mjukt stål)	14 Ga. (2,0 mm)
Skärkapacitet (rostfritt stål)	18 Ga. (1,2 mm)
Skärbredd	70 mm (2,76 tum)
Bladmaterial	Härdat och slipat stål
Drivtyp	Växlar
Vikt (uppskattad)	Cirka 12 kg
Mått (L x B x H) (uppskattad)	300 x 200 x 400 mm
Huvudfunktioner	Raka och böjda snitt i mjuka metaller
Underhåll	Regelbunden smörjning av tappar och växlar; rengöring av smuts; byte av blad om de är slitna
Rengöring	Använd milda lösningsmedel (mineralterpentin) för bladen, vatten och tvål för målade delar
Säkerhet	Bär ANSI Z87.1 skyddsglasögon, tjocka handskar, halksäkra skor; håll händerna borta från bladen; lås handtaget i nedre läge efter användning
Huvudreservdelar	Övre blad, nedre blad, handtag, fästbultar (M5, M8, M12), justerskruvar
Reparerbarhet	Byte av blad och justering av avstånd med skruvar möjligt
Allmän information	Tillverkare: Shanghai Muxinmuyeyouxiangongsi, Baoshan, Shanghai, CN. Importerad till USA av Sanven, till Australien av SIHAO PTY LTD. CE-representant: 60329 Frankfurt am Main.

Vanliga frågor - MMS4 Vevor

Vilken typ av metall kan jag skära med saxen MMS4?

Saxen kan skära mjukt stål upp till 14 Ga (2,0 mm) och rostfritt stål upp till 18 Ga (1,2 mm). Den är även lämplig för aluminium och andra mjuka metaller.

Hur justerar jag bladgapet?

Lossa bult nr 10, vrid sedan justerskruvarna nr 15 och nr 17 med en skruvmejsel. Idealavståndet är 1/4 av materialets tjocklek. En alternativ metod är att skära papper: det ska skäras rent utan rivning.

Hur byter jag det övre bladet?

Ta bort handtaget för att förhindra oavsiktligt fall. Lossa de 3 Phillips-skruvarna nr 13 under det övre bladet och ta försiktigt bort det. Montera det nya bladet och dra åt skruvarna. Sätt tillbaka handtaget.

Hur byter jag det nedre bladet?

Lossa bult nr 10, ta försiktigt bort bladet. Montera det nya bladet med lätt tryck mot justerskruvarna, dra sedan åt bulten. Ofta krävs en omjustering.

Varför skär saxen inte korrekt?

Möjliga orsaker: slitna blad (byt), materialet är för tjockt (kontrollera kapaciteten), bladen är feljusterade (följ justeringsproceduren). Se felsökningsavsnittet i manualen.

Måste jag smörja saxen?

Ja, smörj regelbundet vridpunkter och växlar med en medeltjock smörjolja. Applicera även ett tunt lättolja på blottade ståldelar för att förhindra rost.

Vilka är de viktiga säkerhetsföreskrifterna?

Bär alltid ANSI Z87.1 skyddsglasögon och tjocka handskar. Håll händerna borta från bladen. Efter användning, placera alltid handtaget i nedre läge och sätt i låsstiftet.

Hur rengör jag saxen?

Bladen kan rengöras med milda lösningsmedel som mineralterpentin. Undvik flyktiga lösningsmedel. För målade delar, använd vatten och tvål. Efter rengöring, olja exponerade ytor.

Var tillverkas produkten?

Den tillverkas av Shanghai Muxinmuyeyouxiangongsi (Kina). Importerad till USA av Sanven, till Australien av SIHAO PTY LTD. CE-representant: Frankfurt am Main.

Måste saxen monteras på ett stöd?

Ja, den måste bultas fast ordentligt i en arbetsbänk eller golv för att förhindra glidning eller välta. Använd 1/2 tums bultar eller lagskruvar med brickor.

BRUKSANVISNING MMS4 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.

Uppackning

Den 10 cm halslösa saxen levereras från tillverkaren i en noggrant packad kartong.

Kontrollera produkten noggrant när du öppnar förpackningen.

Kontrollera produkten noggrant när du öppnar förpackningen.

Efter uppackning, kontrollera noggrant enheten för eventuella skador som kan ha uppstått under transport. Kontrollera om det finns lösa, saknade eller skadade delar. Transportskador: Reklamationer måste göras hos transportören och är användarens ansvar.

Din KAKA 4" HALSFRIA SAX för metallskärning är precisionsdesignad och tillverkad för att möjliggöra exakt kontroll vid tillverkning av raka eller invecklade böjda delar Snitt av valfri längd, i valfri riktning. Härdade, finslipade blad ger rena, gradfria snitt i aluminium, stål och andra mjuka metaller.

Din KAKA 4" HALSFRIA SAX för metallskärning är precisionsdesignad och

Tillverkad för att möjliggöra exakt kontroll vid tillverkning av raka eller invecklade böjda delar. Snitt av valfri längd, i valfri riktning. Härdade, finslipade blad ger rena, gradfria snitt i aluminium, stål och andra mjuka metaller.

WARNING: Använd aldrig mycket flyktiga lösningsmedel. Ej brandfarligt lösningsmedel rekommenderas för att undvika eventuedländrisker.

Bladen är belagda med ett skyddsmedel. För att säkerställa korrekt passform och funktion, ta bort beläggningen. Beläggningen avlägsnas lätt med milda lösningsmedel, såsom lacknafta, och en mjuk trasa. Undvik att få rengöringslösning på färg eller någon av gummi- eller plastdelarna. Lösningsmedel kan försämra dessa ytbehandlingar. Använd tvål och vatten på färg, plast eller gummikomponenter. Täck alla exponerade ytor med ett tunt lager av skyddsmedel.

VARNING: Använd aldrig mycket flyktiga lösningsmedel. Ej brandfarligt.

lösningsmedel rekommenderas för att undvika eventuella hälsorisker.

SPARA DESSA INSTRUKTIONER

Tack för att du köpte vår MMS-4 4" halslösa saxmaskin. Innan

innan du försöker använda ditt nya verktyg, läs dessa instruktioner noggrant.

behöver dessa instruktioner för säkerhetsvarningar, försiktighetsåtgärder, montering, drift,

underhållsprocedurer, reservdelslistor och diagram. Spara din faktura

numret med dessa instruktioner. Skriv fakturanumret på insidan av framsidan

Förvara instruktionerna och fakturan på en säker och torr plats för framtida bruk.

Allmän säkerhetsinformation

VARNING: Följ alltid korrekta driftsprocedurer enligt beskrivningen

i den här manualen även om du är bekant med användningen av detta eller liknande verktyg. Kom ihåg att oaktsamhet i ens en bråkdels sekund kan resultera i allvarliga personskador.

SÄKERHETSREGLER

1. Använd lämpliga kläder. Bär inte löst sittande kläder, handskar, slipsar, ringar, armband eller andra smycken som kan fastna i maskinens rörliga delar.
2. Använd skyddande hårskydd för att hålla långt hår inne.
3. Använd skyddsskor med halkfria sulor.
4. Använd skyddsglasögon som uppfyller USA:s ANSI Z87.1. Vanliga glasögon har endast slagtåliga linser. De är INTE skyddsglasögon.
5. Var uppmärksam och tänk klart. Använd aldrig verktyg när du är trött, berusad eller när du tar mediciner som orsakar dåsighet.
6. Håll arbetsområdet rent. Röriga arbetsytor inbjuder till olyckor.
7. Arbetsområdet ska vara ordentligt upplyst.
8. Håll besökare på säkert avstånd från arbetsområdet.
9. Håll barn borta från arbetsplatsen. Gör verkstaden barnsäker. Använd hänglås för att förhindra oavsiktlig användning av verktyg.
10. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
11. När verktyg inte används, förvara dem på en torr och säker plats utom räckhåll för barn. Kontrollera verktygen före förvaring och innan de används igen.
12. Underhåll produktetiketter och namnskyltar. Dessa innehåller viktiga säkerhetsföreskrifter.

VET HUR MAN ANVÄNDER VERKTYGET

1. Använd rätt verktyg för jobbet. Tvinga inte verktyget eller tillbehöret att utföra ett jobb som det inte är avsett för.
2. Håll händerna borta från saxbladen.
3. Den maximala skärtjockleken för denna maskin är 14 Ga. (2,0 mm) kolstål.

Att överskrida kapaciteten kan vara farligt för operatören och skador kan uppstå på maskinen.

1. Bulta fast maskinen i golvet eller ett stadigt stativ som är bultat i golvet för att förhindra glidning eller tippning av maskinen.
2. Ansträngande fysisk kraft kan behöva appliceras på Throatless Shear under användning. Underlåtenhet att säkerställa ordentligt fotfäste kan snabbt leda till fall som kan orsaka allvarliga personskador eller egendomsskador. Arbeta alltid i en ren och prydlig miljö.
3. Se till att det finns tillräckligt med arbetsutrymme runt verktyget för att möjliggöra säker hantering av olika metallstorlekar.
4. KAKA halsfri sax är specifikt utformad för att användas av endast en person. Låt aldrig en person använda handtaget medan en annan hanterar arbetsstycket, annars kan allvarliga skador uppstå.
5. Kontrollera bladen ofta. Om sprickor eller flisor uppstår, sluta använda verktyget omedelbart och byt ut skadade knivar.

VARNING

Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktionsmanual kan inte täcka alla möjliga förhållanden eller situationer som kan inträffa. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men måste beaktas av operatören.

VARNING

1. Detta verktyg har EXTREMT VASSA skärblad med förstärkt hävstångseffekt på det övre bladet vilket snabbt kan orsaka allvarliga skador eller förlust av fingrar! Håll fingrar och händer borta från rörliga delar vid drift.
2. Placera alltid handtaget i NER-läget med lässtiftet införd genom både det övre bladhuset och doppen i STÄNGT läge (Figur 1) när det inte används. Handtagets vikt, lämnas i uppåt läge, kan orsaka att det övre bladet plötsligt och oväntat faller med stor kraft vilket resulterar i allvarlig skada eller förlust av fingrarna.
3. Hantering av vass metall kan orsaka allvarliga skärsår. Använd tjocka, välsittande arbetshandskar för att förhindra skärsår från hantering av vass metall.
4. Metallpartiklar kan slungas ut från materialet vid skärning. Plåtkanter och hörn är vassa och kan skada ögonen. Använd alltid ANSI-godkänt ögonskydd vid användning av detta verktyg.

Montering

1. KAKA halslös sax måste monteras säkert på en tung, solid arbetsbänk, stativ, golv etc., som kan bära enhetens statiska vikt plus påfrestningarna från driften.
2. Placera den halslösa saxen över den valda platsen och markera sedan monteringshålets placeringar genom att rita hål i basen.

Montering

1. KAKA halslös sax måste monteras säkert på en tung, solid arbetsbänk, stativ, golv etc., som kan bära enhetens statiska vikt plus påfrestningarna från driften.
2. Placera den halslösa saxen över den valda platsen och markera sedan monteringshålets placeringar genom att rita hål i basen.

FÖRSIKTIGHET

Kontrollera om det finns el-, luft- eller andra ledningar under monteringsytan innan du borrar monteringshål.

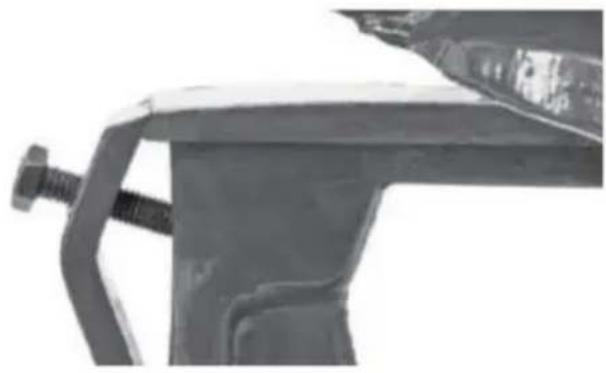

1. Användning av 1/2" genomgående bultar och muttrar eller längre lagskruvar med rejäla brickor och infästning till en strukturell del är absolut nödvändig.

FÖRSIKTIGHET

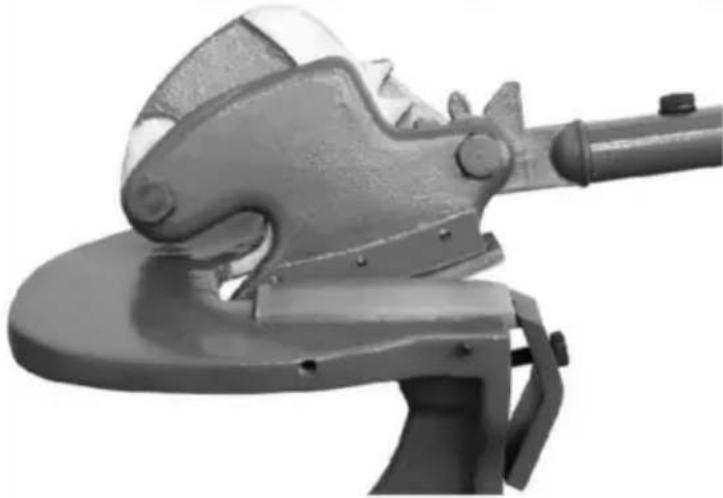

Håll alltid handtaget i nedfällt läge och kroppen i STÄNGT läge (Figur 1) när den inte skär. Vikten av handtaget kan göra att det övre bladet plötsligt och oväntat faller ner.

1. Ta bort den medföljande bulten nr 3 från handtagstubben. För sedan försiktigt monteringshålet på handtag #2 över det gängade hålet i stubben, gänga bulten genom hålet i handtaget och in i stubben, dra sedan åt med en 13 mm nyckel (ej inkluderad) (Figur 2).

Drift

1. För maximal kontroll och skärkraft, börja alla snitt genom att höja handtaget #2 helt och placera metallkanten vid den punkt där bladen #8 och #12 möts.
2. För raka snitt; håll metallen stilla och platt mot saxdäcket medan du drar handtag nr 2 nedåt. När det första snittet är gjort och det övre bladet #12 har nått den lägsta punkten, lyft handtaget och flytta sedan materialet framåt, placera det oklippta området igen vid bladets skärningspunkt.
3. För böjda snitt; vrid materialet åt vänster eller höger för att göra böjda snitt efter behov (OBS: Flytta inte materialet framåt när du skär). Eftersom det övre bladet nr 12 når den lägsta punkten, lyft handtaget och flytta sedan materialet framåt och placera oklippt område igen vid skärningspunkten för bladet. Återuppta vänster eller höger materialrörelse.

VARNING

Handtagets vikt kan få det övre bladet att plötsligt och oväntat falla. När du är klar med skärningen, placera handtaget i NER-läget.

BLADJUSTERING

ANTECKNINGAR

• Det övre bladet är fixerat medan det nedre bladet är justerbart.
• Det ideala bladgapet är lika med 1/4 av det aktuella materialets tjocklek.

Till exempel: 14-gauge stål fungerar bäst med ett bladgap på 0,019 tum [0,48 mm], medan 20 gauge bör vara 0,0094 tum [0,23 mm].

- En alternativ metod är att gradvis minska bladgapet medan man skär papper.

Pappret ska skäras rent utan att dras, rivas eller vikas.

FÖRSIKTIGHET

Låt inte knivarna komma i full kontakt med varandra eller permanenta bladskador kan uppstå.

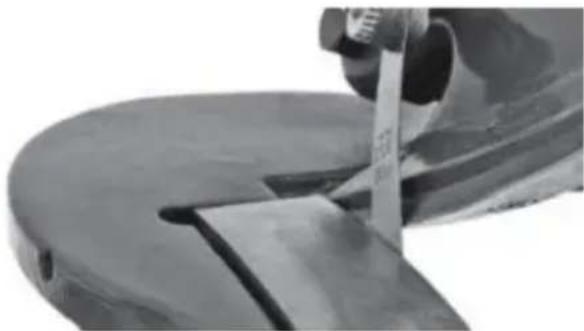

För att mäta: använd ett bladmått av god kvalitet och mät vid bladets skärningspunkt med handtaget halvvägs nere (Fig. 8).

1. Lossa bult nr 10 som håller fast den nedre bladklämman på verktygets vänstra framsida (Figur 4).

Använd en liten rak skruvmejsel och vrid de två ställskruvarna #15 och #17 (Figur 5) inåt (medurs) för att minska bladgapet, eller vrid utåt (moturs) medan du applicerar ett lätt utåtriktat tryck för att öka bladgapet.

gap.

OBS: Vrid skruvarna lika mycket och inte mer än 1/4 varv åt gången medan du gör justeringar.

1. Dra åt bladklämmans bult nr 10 igen.

BYTE AV BLAD

VARNING

Knivbladen är extremt vassa! Var extremt försiktig vid hantering för att undvika allvarliga skärsår eller förlust av fingrar!

ÖVRE BLAD

Borttagning

1. Lyft drivväxelns tapp/handtag till det övre läget.
2. Ta bort handtaget.

VARNING: Handtaget MÅSTE tas bort innan bladet tas bort för att minska risken för att bladet skadas.

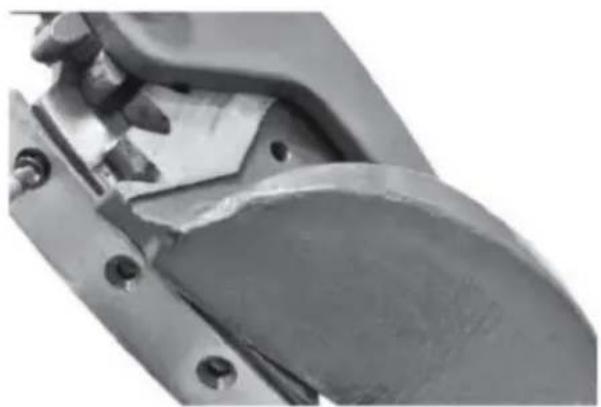

1. Lossa och ta bort de 3 Phillips-skruvarna nr 13 som håller fast bladet från undersidan av övre blad nr 12 (Figur 7) och ta försiktigt bort bladet.

Installation

1. Medan du håller det nedre bladet på plats, byt ut de 3 Phillips-skruvarna och dra åt dem ordentligt.
2. Sänk ner drivkugghjulstappen och sätt tillbaka handtaget.

VARNING: Handtaget MÅSTE tas bort innan bladet tas bort för att minska risken för att bladet av misstag faller.

Lossa bulten nr 10 som håller fast den nedre bladklämman nr 9 (figur 8) på vänster framsida av verktyget.

1. Lossa bulten nr 10 som håller fast den nedre bladklämman nr 9 (figur 8) till vänster framsidan av verktyget.
2. Installation

Byt blad och tryck lätt mot justerskruvarna.

1. Dra åt den nedre knivklämmans bult.
2. OBS: Knivbyte kräver normalt en omjustering av det nedre bladet på grund av variationer i bladtillverkningstoleranser. Justera enligt bladjusteringsförfarandet.

OBS: Knivbyte kräver normalt en omjustering av det nedre bladet på grund av variationer i bladtillverkningstoleranser. Justera enligt bladjusteringsförfarandet.

OBS: Underhåll bör utföras före varje användning.

OBS: Underhåll bör utföras före varje användning.

1. Sänk den övre bladenheten, för in låsstiftet genom både det övre bladhuset och kroppen i stängt läge (Figur 1) och ta bort handtaget.
2. Applicera ett tunt lager lätt olja eller rostskyddsmedel på alla bara stålytor.
3. Förvara på en ren, dammfri, torr och fuktfri plats, helst täckt med plastfolie.
4. Kontrollera att alla delar är åtdragna.
5. Kontrollera funktionen för kärvning. Smörj svängpunkter och kugghjul regelbundet med en medelfyllig smörjolja.
6. Kontrollera knivarna för sprickor, skador eller för tidigt slitage. Byt ut om de är skadade.
7. Rengör saxdäcket från smuts och skräp.

Felsökning

PROBLEM	ORSAKA	KORREKTION
Producerar engrov,Ojämnt snitt eller misslyckas med att Skära.	Slitna blad	Byt ut knivar.
	Materialet är för tjockt	Se maximalt materialSpecifikationer.
	Bladen är Följ justeringsproceduren.feljusterade

Ritning
