DR12 - Schaar Vevor - Gratis gebruiksaanwijzing en handleiding

Product type	Metaal knipaccessoire
Merk	Vevor
Model	DR12
Lemmateriaal	ADC12 (aluminiumlegering)
Maximale snijdikte	18 GA (verzinkt staal), 20 GA (roestvrij staal)
Steeldiameter	1/4" zeskant
Compatibele materialen	Plaatmetaal, metaalgaas, ijzerdraad
Vereist type motorgereedschap	Boormachine of slagschroevendraaier met boorkop of zeskantopname
Afmetingen (ong.)	Lengte: 15 cm, Breedte: 8 cm, Hoogte: 6 cm
Gewicht (ong.)	0,45 kg
Aandrijving	Aangedreven door elektrisch gereedschap (niet inbegrepen)
Belangrijkste functies	Snijden van plaatmetaal, metaalgaas, ijzerdraad
Aanbevolen snijhoek	10 tot 15 graden
Vervanging van messen	Mogelijk, bovenste en onderste mes
Onderhoud	Reinigen met een vochtige doek en milde zeep, oplosmiddelen vermijden
Smering	Vet op de messen en de aandrijfas
Veiligheid	Draag handschoenen, veiligheidsbril, stofmasker en gehoorbescherming
Reserveonderdelen	Messen, schroeven, ringen, tandwielkast
Repareerbaarheid	Demontage voor vervanging van messen en onderhoud
Algemene informatie	Messen niet slijpen, alleen originele onderdelen gebruiken
Garantie	Raadpleeg de voorwaarden van de fabrikant

Veelgestelde vragen - DR12 Vevor

Hoe bevestig ik het knipaccessoire op mijn boormachine?

Steek de zeskantige steel van 1/4 inch in de boorkop van de boormachine of in de neus van de slagschroevendraaier. Draai stevig vast. Stel de telescopische klem in breedte en lengte af zodat deze stevig op het gereedschap past.

Welk type materialen kan ik snijden met de Vevor DR12?

U kunt plaatmetaal, metaalgaas en ijzerdraad snijden. De maximale capaciteit is 18 GA voor verzinkt staal en 20 GA voor roestvrij staal.

Hoe vervang ik de messen van de schaar?

Gebruik een 5 mm inbussleutel om de drie schroeven van de behuizing te verwijderen. Scheid de behuizingen, verwijder de versleten messen. Plaats het nieuwe ondermes, breng vet aan, plaats vervolgens het nieuwe bovenmes. Monteer de behuizing weer en draai de schroeven vast.

Welke veiligheidsbescherming moet ik dragen tijdens het gebruik?

Draag altijd beschermende handschoenen, een veiligheidsbril, een stofmasker en gehoorbescherming. Plaatmetaalranden zijn scherp en kunnen ernstig letsel veroorzaken.

Kan ik de messen slijpen als ze bot worden?

Nee, het is verboden de messen te slijpen. Vervang ze door nieuwe om optimale snijprestaties te garanderen en breukrisico's te voorkomen.

Hoe reinig ik het accessoire na gebruik?

Gebruik een doek bevochtigd met water en milde zeep. Gebruik geen oplosmiddelen of agressieve chemicaliën. Dompel het accessoire niet onder in een vloeistof.

Welke snijhoek wordt aanbevolen voor een gemakkelijkere snede?

Kantel de schaar 10 tot 15 graden ten opzichte van het snijoppervlak. Dit zorgt voor een soepelere snede en vermindert de inspanning.

Werkt het accessoire met alle boormachines?

Het is compatibel met boormachines en slagschroevendraaiers uitgerust met een standaard boorkop of een zeskantopname die een steel van 1/4 inch kan accepteren.

Hoe voorkom ik dat de schaar vastloopt tijdens het snijden?

Houd de schaar stabiel en vermijd constant draaien. Houd het materiaal parallel aan het vaste mes (nummer 21 op het schema). Zet het werkstuk stevig vast met een lijmklem.

Waar kan ik reserveonderdelen vinden voor het model DR12?

Gebruik alleen originele Vevor-vervangingsonderdelen. Raadpleeg de handleiding voor de onderdelenlijst (schroeven, messen, ringen, enz.) en neem contact op met de fabrikant of een erkende dealer.

GEBRUIKSAANWIJZING DR12 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgekruiste vuilnisb geeft aan dat het product in de Europese Unie gesche afvalinzameling vereist. Dit geldt voor het product en al accessoires die met dit symbool zijn gemarkeerd. Produ die als zodanig zijn gemarkeerd, mogen niet met het r huisvuil worden weggegooid, maar moeten worden ingele bij een inzamelpunt voor de recycling van elektrische e elektronische apparaten.
	Klas II apparaat,versterkte isolatie of dubbele isolatie
	Waarschuwing: Draag gehoorbescherming wanneer u di product gebruikt.
	Waarschuwing: Draag altijd een oogbescherming wanneer dit product gebruikt.
	Waarschuwing: Draag altijd een stofmasker wanneer u product gebruikt.

VEILIGHEIDSWAARSCHUWINGEN

WAARSCHUWING!

LEES EN BEGRIJP DEZE INSTRUCTIES en de instructies voor het elektrische gereedschap dat u met dit product gebruikt.

ALS U NIET alle vermelde instructies opvolgt, kan dit leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

SNIJGEVAAR: Houd nooit een lichaamsdeel in de buurt van de messen of bewegende delen van het elektrische gereedschap. Dit kan ernstig persoonlijk letsel veroorzaken.

• Controleer voor gebruik of het schaaropzetstuk goed op het gereedschap is bevestigd.
• Schakel het gereedschap UIT en/of koppel de accu los voordat u accessoires monteert of verwijdert, voordat u aanpassingen uitvoert of wanneer u reparaties uitvoert.
• Om onbedoelde bediening te voorkomen, vergrendelt u de trekkerschakelaar in de UIT-stand wanneer u het gereedschap niet gebruikt of opbergt.
• Slijp de messen NIET. Gebruik de schaar NIET met accessoires of opzetstukken.
• Draag handschoenen bij het hanteren van plaatwerk. De randen zijn scherp en kunnen ernstig letsel veroorzaken. Voor het beste resultaat klemt of verankert u het te snijden materiaal altijd.

NIET gebruiken onder natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Laat kinderen NIET in contact komen met de schaar. Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

Houd de schaarbevestiging NIET vast als primair grijpoppervlak.

• Zorg ervoor dat het elektrische gereedschap in de “vooruit” (met de mee) richting staat voordat u het gebruikt.
• Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken (als u een boormachine gebruikt, gebruik dan beide handen). Als de schaar in contact komt met een spanningvoerende draad, kunnen de blootliggende metalen delen van de schaar en het elektrische gereedschap onder spanning komen te staan, wat de gebruiker een elektrische schok kan bezorgen.
• VERMIJD lichaamscontact met geaarde oppervlakken, zoals leidingen of apparaten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.
• Gebruik GEEN oplosmiddelen of andere agressieve chemicaliën om de schaar schoon te maken.

Niet-metalen onderdelen. Deze chemicaliën kunnen de kunststof materialen in deze onderdelen verzwakken. Gebruik een doek die alleen bevochtigd is met water en milde zeep.

- Zorg ervoor dat er GEEN vloeistof in de schaar terechtkomt en dompel geen enkel onderdeel van de schaar onder in een vloeistof.

TECHNISCHE GEGEVENS

METAALSCHAARBEVESTIGING
Model	DR12
Bladmateriaal	ADC12
Maximale meter	18GA
Schachtmaat	1/4” zeskant
Te snijden materialen	Plaatstaal, stalen gaas, draad
Snijcapaciteit	18GA gegalvaniseerd staal, 20GA roestvrij staal

1. Steek het schachtuiteinde van de schaar in de punt van de slagschroevendraaier of in de boorkop (als u een boormachine gebruikt). Draai de boorkop goed vast.

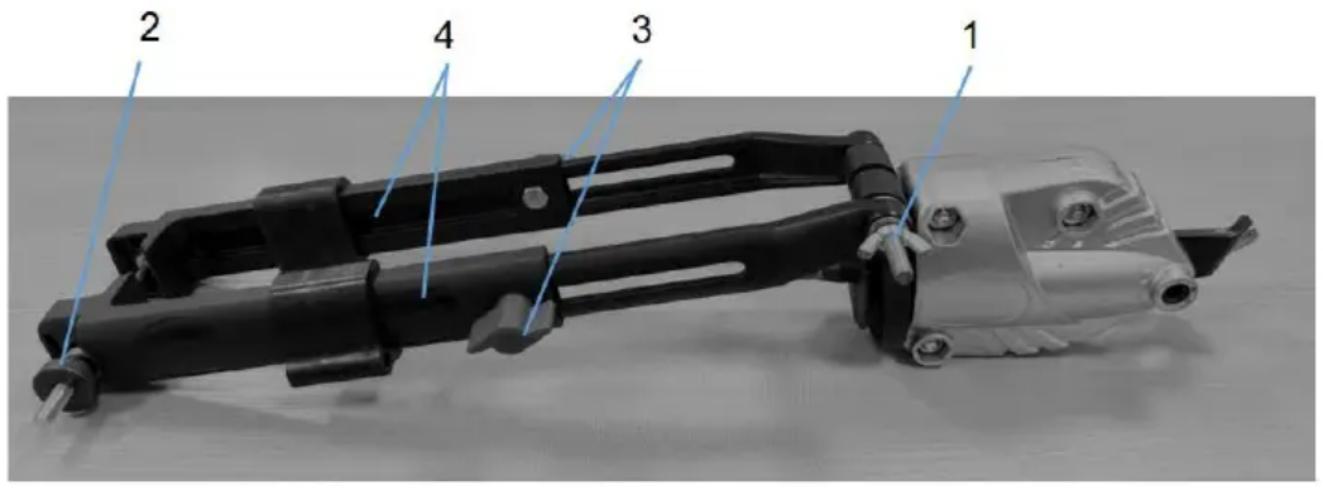

2. Draai de telescopische klem naar de achterkant van het gereedschap en pas de klem (zowel in de breedte als in de lengte) aan zodat deze op het gereedschap past. a. Pas de breedte aan door de moer (1) aan de linkerkant van de klem te draaien. Draai de moer met de klok mee/tegen de klok in om de breedte te verkleinen/vergroten.

b. Draai de knoppen (3) aan beide zijden om de klem los te maken. Pas vervolgens de lengte van de klem aan door aan de lengteverstelhendel (4) van de telescopische klem te trekken of te duwen. c. Pas de breedte aan door de moer (2) aan de linkerkant van de klem te draaien. Draai de moer met de klok mee/tegen de klok in om de breedte te verkleinen/vergroten. 3. Zorg ervoor dat de schaar goed vastzit op het gereedschap.

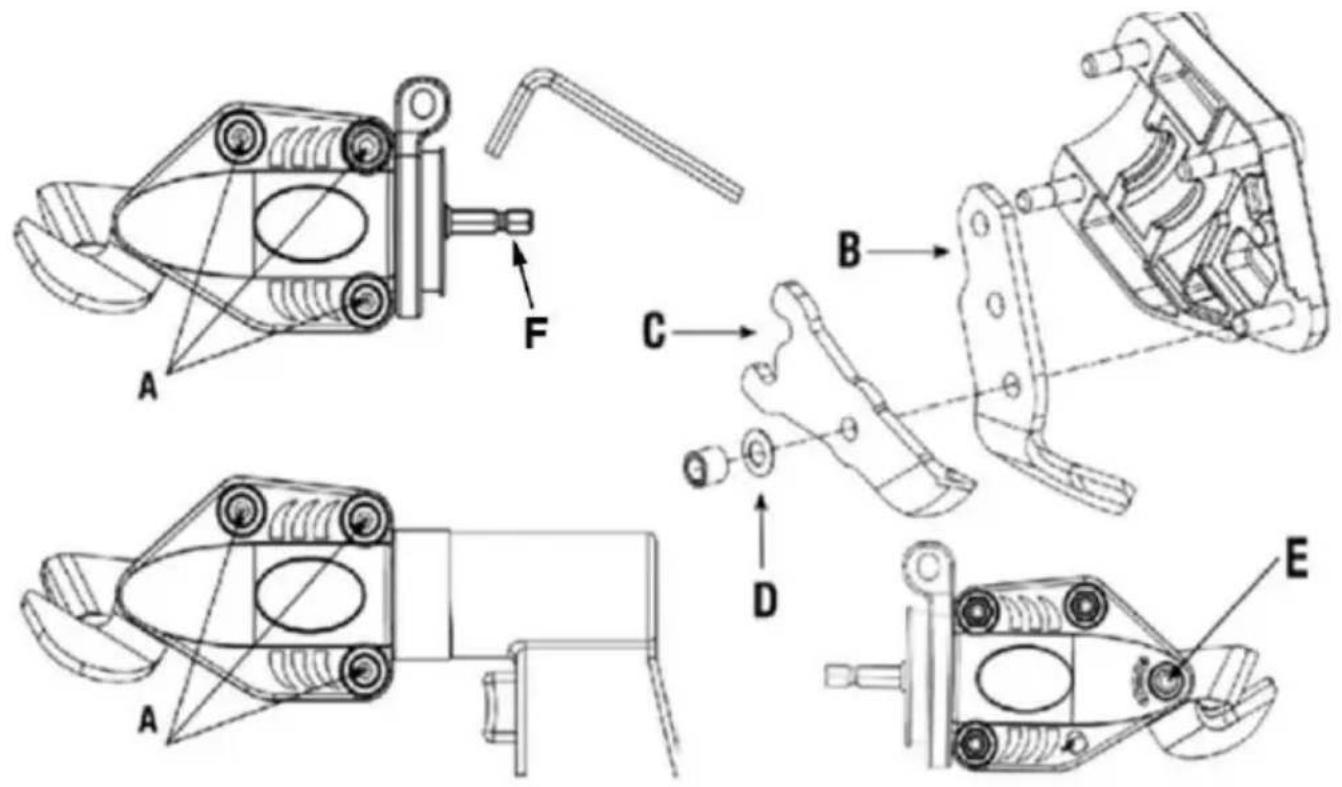

VERVANGEN VAN DE MESSEN

1. Gebruik de meegeleverde inbussleutel van 5 mm om de drie zeskantschroeven (A) te verwijderen waarmee de behuizing bij elkaar wordt gehouden.
2. Scheid de omhulsels.

LET OP: Er zit vet in de behuizing.

1. Verwijder de messen. Zorg ervoor dat u de herbruikbare ring (D) bewaart.
2. Plaats het nieuwe onderste mes (B) op de behuizing zoals aangegeven in de tekening hierboven.
3. Breng een dun laagje vet (niet meegeleverd) aan op de zijkant van het onderste mes (B).
4. Plaats het nieuwe bovenmes (C) in de behuizing.

OPMERKING: Wanneer u de ring (D) vervangt, moet u deze met de bolle kant naar boven en naar onder opnieuw installeren op het bovenblad (C).

1. Breng een royale hoeveelheid vet (niet meegeleverd) aan op de ruimte tussen de aandrijfas (F) en het bovenste mes (C).
2. Monteer de behuizingen en schroeven (E).
3. Gebruik de meegeleverde 5 mm inbussleutel om de zeskantschroef vast te draaien, zodat u verzekerd bent van goede snijprestaties.

Let op bij het snijden.

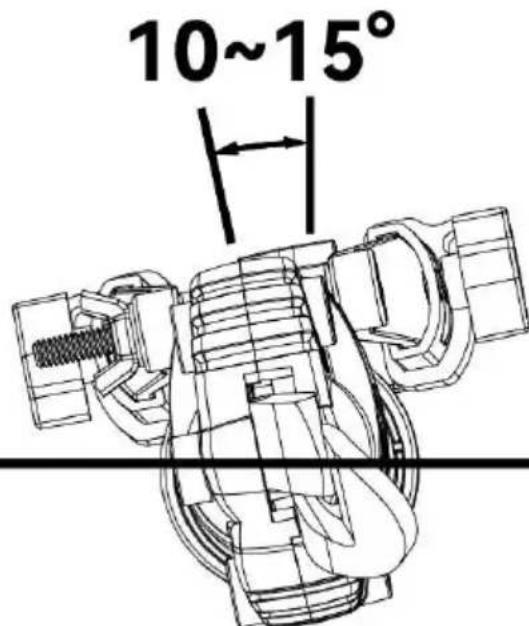

1. Stel de schaar tijdens het knippen in op 10-15 graden voor een optimaal resultaat.

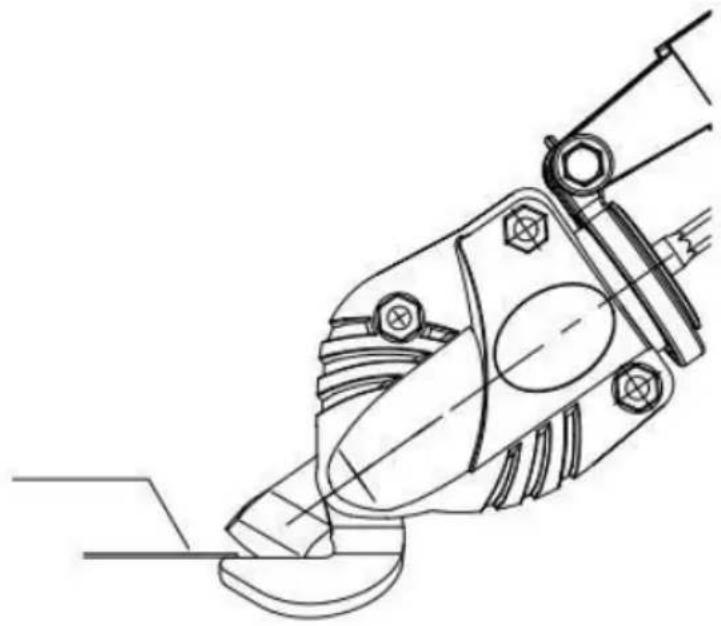

Om uw mes beter te beschermen, kunt u het beste proberen het voedsel stabiel te houden in plaats van het de hele tijd te draaien, anders kan het mes gemakkelijk breken. Zie de afbeelding hieronder.

1. Probeer bij het snijden het te snijden materiaal parallel te houden aan het vaste mes (nr. 21 in het diagram).

IK TEM NR	BESCHRIJVING	HOEVEELHEID
1	Binnenzeskantschroef	3
2	Versnellingsbakdeksel	1
3	zeskantbouten	1
4	Lengteverstelhendel	2
5	Knop	2
6	Bevestigingshuls voor inbussleutel	2
7	Verbindende schakel	2
8	Koetsbout	1
9	Wasmachine	2
10	Moer	1
11	Versnellingsbak	2
12	Controleer ring	1
13	Kogellager	1
14	Zeskantbouten	2
15	Uitgaande as	1
16	Trolley	1
17	Slangklemmen	1
18	Beweegbaar mes	1
19	Vast mes	1
20	Wasmachine	1
21	Versnellingsbak	1
22	Binnenbus	3
23	Knop	1
24	Universele zeskantmoer met koppel	3
25	Wasmachine	3
26	Moer	1
27	Moersleutel	1

WAARSCHUWING!

Gebruik bij onderhoud uitsluitend originele vervangende onderdelen. Het gebruik van andere onderdelen kan een veiligheidsrisico vormen of schade aan het gereedschap veroorzaken. Elke poging om elektrische onderdelen van dit gereedschap te repareren of te vervangen, kan een veiligheidsrisico vormen, tenzij een gekwalificeerde technicus de reparaties uitvoert.
