DR12 - Sax Vevor - Gratis bruksanvisning och manual

Produkttyp	Metallskärningstillbehör
Märke	Vevor
Modell	DR12
Bladmaterial	ADC12 (aluminiumlegering)
Max skärkapacitet	18 GA (galvaniserat stål), 20 GA (rostfritt stål)
Skaftdiameter	1/4" sexkantig
Kompatibla material	Plåt, metallnät, järntråd
Erforderligt motorverktyg	Borr eller slagskruvdragare med chuck eller sexkantshylsa
Mått (cirka)	Längd: 15 cm, Bredd: 8 cm, Höjd: 6 cm
Vikt (cirka)	0,45 kg
Drift	Drivs av elverktyg (ingår ej)
Huvudfunktioner	Skärning av plåt, nät, tråd
Rekommenderad skärvinkel	10 till 15 grader
Byte av blad	Möjligt, övre och undre blad
Underhåll	Rengör med fuktig trasa och mild tvål, undvik lösningsmedel
Smörjning	Fett på blad och drivaxel
Säkerhet	Använd handskar, skyddsglasögon, dammmask och hörselskydd
Reservdelar	Blad, skruvar, brickor, växellåda
Reparationsmöjlighet	Demontering för byte av blad och underhåll
Allmän information	Slipa inte bladen, använd endast originaldelar
Garanti	Se tillverkarens villkor

Vanliga frågor - DR12 Vevor

Hur fäster jag skärtillbehöret på min borr?

Sätt in 1/4-tums sexkantsskaftet i borrchucken eller i slagskruvdragarens hylsa. Dra åt ordentligt. Justera den teleskopiska klämman i bredd och längd så att den sitter stadigt på verktyget.

Vilken typ av material kan jag skära med Vevor DR12?

Du kan skära plåt, metallnät och järntråd. Maximal kapacitet är 18 GA för galvaniserat stål och 20 GA för rostfritt stål.

Hur byter jag bladen på skären?

Använd en 5 mm insexnyckel för att ta bort de tre skruvarna på höljet. Separera höljena, ta bort de slitna bladen. Placera det nya undre bladet, applicera fett, och placera sedan det nya övre bladet. Sätt tillbaka höljet och dra åt skruvarna.

Vilka säkerhetsåtgärder bör jag vidta vid användning?

Använd alltid skyddshandskar, skyddsglasögon, dammmask och hörselskydd. Plåtkanter är vassa och kan orsaka allvarliga skador.

Kan jag slipa bladen om de blir slöa?

Nej, det är inte tillåtet att slipa bladen. Byt ut dem mot nya för att garantera optimal skärprestanda och undvika risk för brott.

Hur rengör jag tillbehöret efter användning?

Använd en trasa fuktad med vatten och mild tvål. Använd inte lösningsmedel eller starka kemikalier. Sänk inte ned tillbehöret i vätska.

Vilken skärvinkel rekommenderas för enklare skärning?

Luta skären 10 till 15 grader i förhållande till skärytan. Detta ger en mjukare skärning och minskar ansträngningen.

Fungerar tillbehöret med alla borrar?

Det är kompatibelt med borrar och slagskruvdragare som har en standardchuck eller en sexkantshylsa som kan ta ett 1/4-tums skaft.

Hur undviker jag att skären fastnar under skärning?

Håll skären stadigt och undvik att vrida den konstant. Håll materialet parallellt med det fasta bladet (nummer 21 på schemat). Fäst arbetsstycket ordentligt med en tving.

Var kan jag hitta reservdelar till modell DR12?

Använd endast originalreservdelar från Vevor. Se manualen för lista över delar (skruvar, blad, brickor, etc.) och kontakta tillverkaren eller en auktoriserad återförsäljare.

BRUKSANVISNING DR12 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste använda läsa instruktionsmanualen noggrant.
	Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptun indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillb som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfall måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	Klass II apparat, förstärkt isolering eller dubbelisolering
	Varning – Var noga med att bära hörselskydd när du den här produkten.
	Varning - Var noga med att bära ögonskydd när du denna produkt.
	Varning – Var noga med att bära dammasker när d använder den här produkten.

VARNING!

LÄS OCH FÖRSTÅ DESSA INSTRUKTIONER och instruktionerna för elverktyg som används med denna produkt.

Om alla angivna instruktioner UNDERLÅTS kan det leda till elektrisk brand och/eller allvarliga personskador.

KLI P FARA Håll aldrig någon del av din kropp nära bladen eller rörliga delar på elverktyget. Allvarliga personskador kan uppstå.

• Se till att saxtillsatsen är korrekt fäst på verktyget före användning.
• Stäng AV verktyget och/eller koppla ur batteriet innan du installerar eller tar bort tillbehör, innan du justerar eller utför reparationer.
• För att förhindra oavsiktlig användning, lås avtryckaren i AV-läget när verktyget inte används eller när du förvarar verktyget.
• Slipa INTE knivarna. Använd INTE saxen med något slags tillbehör eller tillsats.
• Använd handskar när du hanterar plåt. Kanterna är vassa och kan orsaka allvarliga personskador. För bästa resultat, kläm eller förankra alltid materialet som ska sågas.

ANVÄND INTE under våta förhållanden eller i närvaro av brandfarliga vätskor eller gaser.

LÅT INTE barn komma i kontakt med saxen. Övervakning krävs när oerfarna användare använder detta verktyg.

HÅLL INTE saxtillsatsen som primär greppyta.

- Se till att elverktyget är inställt på "framåt" (medurs) riktning före användning.

• Håll elverktyget på isolerade greppytor (om en borrmaskin används) (med båda händerna). Saxen som kommer i kontakt med en spänningsförande ledning kan göra exponerade metalldelar på saxen och elverktyget spänningsförande och kan ge operatören en elektrisk stöt.
• Undvik kroppskontakt med jordade ytor, såsom rör och apparater. Det finns en ökad risk för elektriska stötar om din kropp är jordad.
• Använd inte lösningsmedel eller andra starka kemikalier för att rengöra saxens icke-metalliska delar. Dessa kemikalier kan försvaga plastmaterialen som används i dessa delar. Använd en trasa fuktad endast med vatten och tvål.

icke-metalliska delar. Dessa kemikalier kan försvaga plastmaterialen som används i dessa delar. Använd trasan fuktad endast med vatten och tvål.

TEKNISKA DATA

För in saxens skaftände i nosen på slagskruvdragaren, eller chucken om du använder en borr. Dra åt chucken ordentligt.

METALLSAXFÄSTE
Modell	DR12
Bladmaterial	ADC12
Maxmätare	18GA
Skaftstorlek	1/4” sexkant
Material att skära ut	Plåt, stålnät, tråd
Skärkapacitet	18GA galvaniserat stål, 20GA rostfritt stål

1. För in saxens skaftände i nosen på slagskruvdragaren, eller chucken om du använder en borr. Dra åt chucken ordentligt.

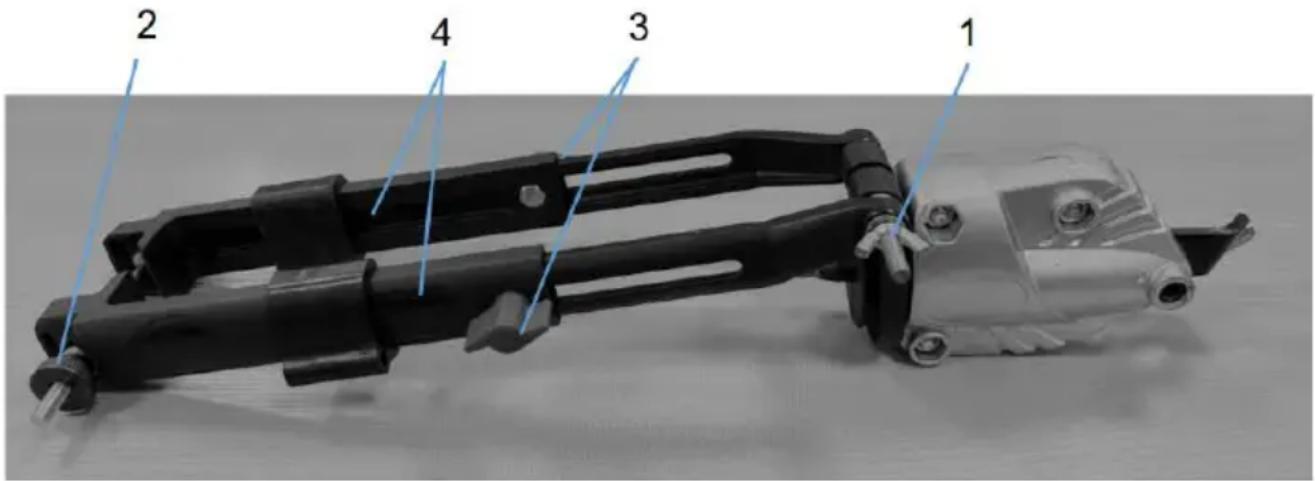

2. Vrid teleskopklämman mot verktygets baksida och justera klämman (både bredd och längd) så att den sitter ordentligt på verktyget.

b. Vrid vreden (3) på båda sidor för att lossa klämman. Justera sedan klämmans längd genom att dra eller trycka på längdjusteringsspaken (4) på teleskopklämman. c. Justera bredden genom att vrida muttern (2) som sitter på vänster sida av klämman. Rotera muttern medurs/moturs för att minska/öka bredden. 3. Se till att saxen sitter ordentligt fast på verktyget.

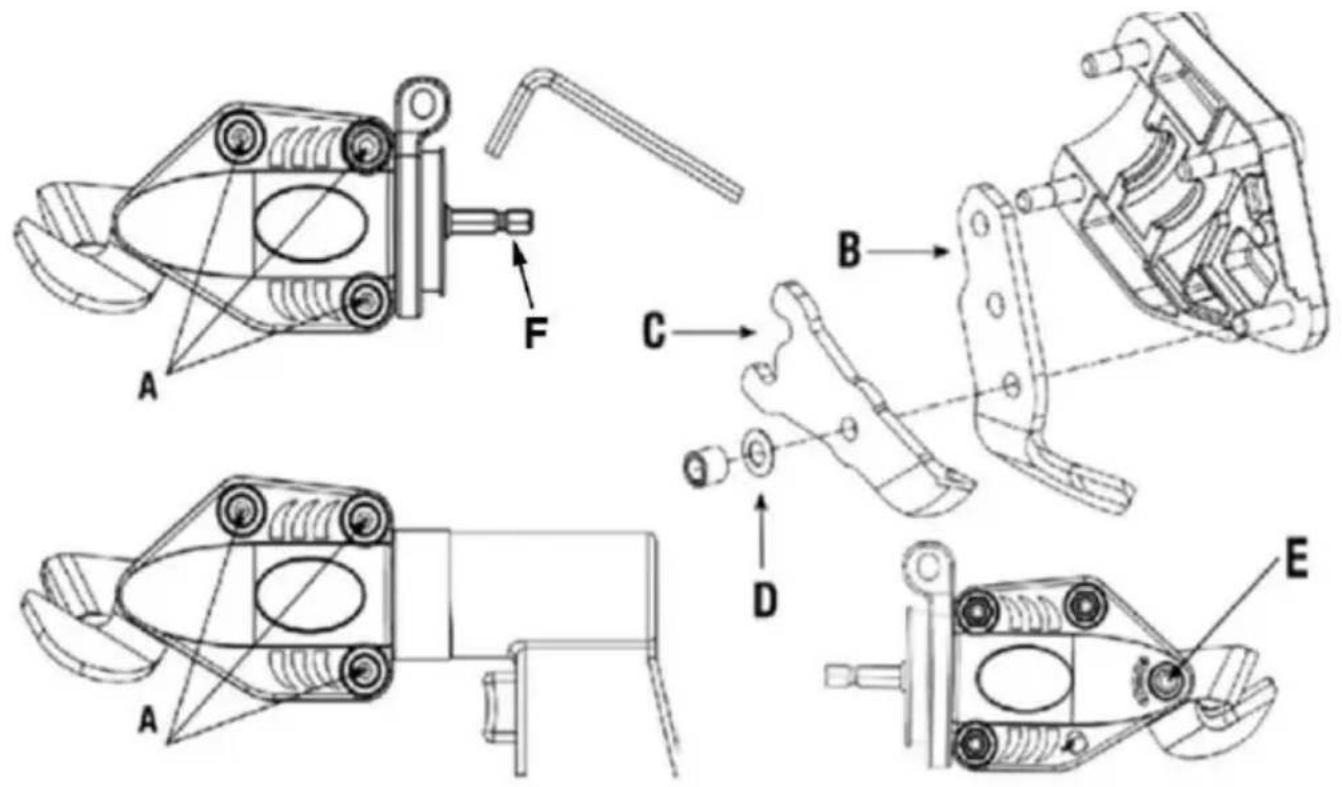

BYTA KNIVAR

Använd den medföljande 5 mm insexnyckeln för att ta bort de tre sexkantsskruvarna (A) som håller ihop höljet.

1. Använd den medföljande 5 mm insexnyckeln för att ta bort de tre sexkantsskruvarna (A) som håller ihop höljet.
2. OBS: Det finns fett i höljet.

Ta bort knivarna. Se till att spara den återanvändbara brickan (D).

1. Ta bort knivarna. Se till att spara den återanvändbara brickan (D).
2. Placera det nya nedre bladet (B) på höljet enligt bilden ovan.
3. Applicera ett tunt lager fett (medföljer ej) på sidan av det nedre bladet (B).
4. Placera det nya övre bladet (C) i höljet.

OBS: När du byter brickan (D), montera den konvext uppåt och nedåt bladet (C).

1. Applicera rikligt med fett (medföljer ej) i utrymmet mellan drivaxeln och det övre bladet (C).
2. Montera tillbaka höljena och skruvarna (E).
3. Använd den medföljande 5 mm insexnyckeln för att dra åt sexkantsskruvarna för att säkerställa korrekt skärprestanda.

Observera vid skärning

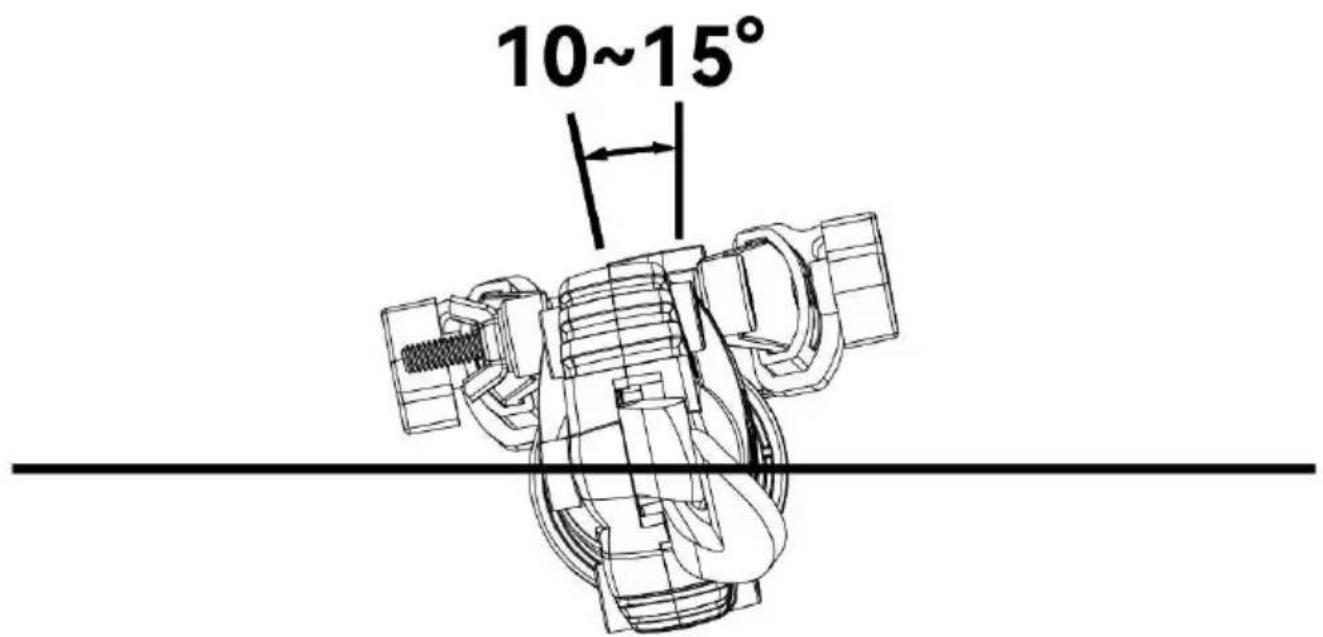

1. Justera saxen inom 10–15 grader när du skär för en jämnare klippning. För att skydda bladet bättre, försök att hålla föremålet i en stabil position istället för att vrida det hela tiden, annars kan bladet lätt gå sönder. Se bilden nedan.

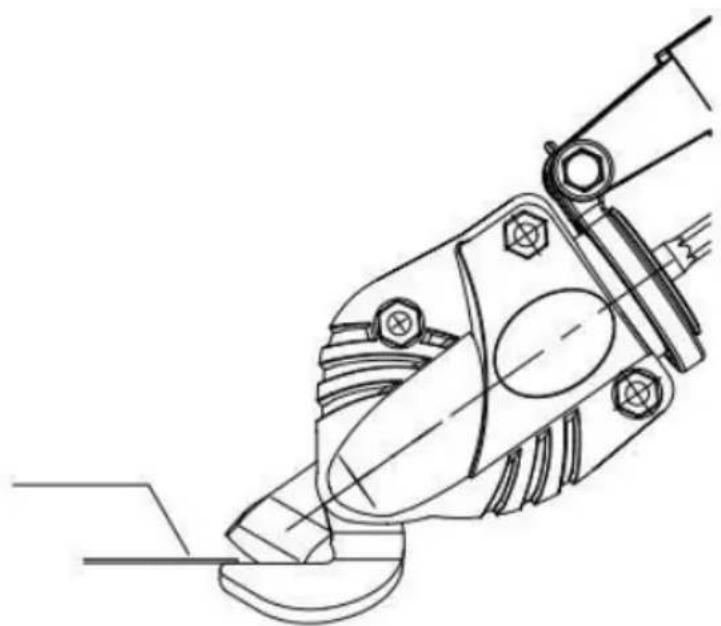

1. När du skär, försök att placera materialet som ska skäras parallellt med det fasta bladet (nr 21 i diagrammet).

I TEM NR.	BESKRIVNING	KVANTITET
1	Invändig sexkantsskruv	3
2	Växellådskåpa	1
3	sexkantsbultar	1
4	Längdjusteringsspak	2
5	Knopp	2
6	Sexkantsnyckelfäste	2
7	Förbindelseled	2
8	Vagnsbult	1
9	Tvättmaskin	2
10	Mutter	1
11	Växellåda	2
12	Kontrollera ringen	1
13	Kullager	1
14	Sexkantsbultar	2
15	Utgående axel	1
16	Vagn	1
17	Slangklämmor	1
18	Rörligt blad	1
19	Fast blad	1
20	Tvättmaskin	1
21	Växellåda	1
22	Inre bussning	3
23	Knopp	1
24	Universell momenttyp sexkantsmutter	3
25	Tvättmaskin	3
26	Mutter	1
27	Skiftnyckel	1

VARNING!

Använd endast originaldelar vid service. Användning av andra delar kan skapa en säkerhetsrisk eller orsaka skador på verktyget. Alla försök att reparera eller byta ut elektriska delar på detta verktyg kan skapa en säkerhetsrisk om inte en kvalificerad tekniker utför reparationerna.
