| Rodzaj produktu | Akcesorium do cięcia metalu (nożyce) |
| Marka | Vevor |
| Model | DR12 |
| Materiał ostrza | ADC12 (stop aluminium) |
| Maksymalna grubość cięcia | 18 GA (stal ocynkowana), 20 GA (stal nierdzewna) |
| Średnica trzpienia | 1/4" sześciokątny |
| Kompatybilne materiały | Blacha, siatka metalowa, drut |
| Wymagany typ elektronarzędzia | Wiertarka lub wkrętarka udarowa z uchwytem lub nasadką sześciokątną |
| Wymiary (ok.) | Długość: 15 cm, Szerokość: 8 cm, Wysokość: 6 cm |
| Waga (ok.) | 0,45 kg |
| Zasilanie | Napędzane elektronarzędziem (nie w zestawie) |
| Główne funkcje | Cięcie blachy, siatki, drutu |
| Zalecany kąt cięcia | 10 do 15 stopni |
| Wymiana ostrzy | Możliwa, ostrza górne i dolne |
| Konserwacja | Czyścić wilgotną ściereczką z łagodnym mydłem, unikać rozpuszczalników |
| Smarowanie | Smar na ostrza i wał napędowy |
| Bezpieczeństwo | Nosić rękawice, okulary, maskę przeciwpyłową i ochronę słuchu |
| Części zamienne | Ostrza, śruby, podkładki, obudowa przekładni |
| Naprawialność | Demontaż w celu wymiany ostrzy i konserwacji |
| Informacje ogólne | Nie ostrzyć ostrzy, używać wyłącznie oryginalnych części |
| Gwarancja | Patrz warunki producenta |
Często zadawane pytania - DR12 Vevor
Pytania użytkowników dotyczące DR12 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Nożyczki w formacie PDF za darmo! Znajdź swoją instrukcję DR12 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DR12 marki Vevor.
INSTRUKCJA OBSŁUGI DR12 Vevor
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
 | Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi. |
 | Niniejszy produkt podlega przepisom Dyrektywy Europejski 2012/19/WE. Symbol przedstawiający przekreślony kosz ręśmieci na kółkach oznacza, że produkt wymaga selekty zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie można wyrzu razem z normalnymi odpadami domowymi, lecz należy je dostarczyć do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu. |
 | Klasa II urządzenie, izolacja wzmocniona lub izolacja podwójna |
 | Ostrzeżenie: Podczas stosowania tego produktu należy ochronniki słuchu. |
 | Ostrzeżenie: Podczas stosowania tego produktu należy okulary ochronne. |
 | Ostrzeżenie: Podczas stosowania tego produktu należy maskę przeciwpyłową. |
OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA
OSTRZEŻENIE!
PRZECZYTAJ I ZROZUMIEJ TE INSTRUKCJE oraz instrukcję
elektronarzędzia używanego z tym produktem.
NIEPRZESTRZEGANIE wszystkich wymienionych instrukcji może skutkować porażeniem prądem elektrycznym, pożarem i/lub poważnymi obrażeniami ciała.
ZAGROŻENIE PRZECIĘCIEM: Nigdy nie zbliżaj żadnej części ciała do ostrzy ani ruchomych części elektronarzędzia. Może to spowodować poważne obrażenia ciała.
- Przed użyciem należy upewnić się, że nasadka tnąca jest prawidłowo zamocowana do narzędzia.
- Przed montażem lub demontażem akcesoriów, przed regulacją lub naprawą wyłącz urządzenie i/lub odłącz akumulator.
- Aby zapobiec przypadkowemu uruchomieniu, zablokuj wyłącznik spustowy w pozycji WYŁĄCZONY, gdy narzędzie nie jest używane lub je przechowujesz.
- NIE ostrzyć ostrzy. NIE używać nożyczek z żadnymi akcesoriami ani nasadkami.
- Podczas pracy z blachą należy nosić rękawice. Krawędzie są ostre i mogą spowodować poważne obrażenia ciała. Aby uzyskać najlepsze rezultaty, zawsze należy zamocować lub zakotwiczyć cięty materiał.
NIE stosować w wilgotnych warunkach ani w obecności łatwopalnych cieczy lub gazów.
NIE pozwalaj dzieciom na kontakt z nożycami. Wymagany jest nadzór, gdy narzędzie jest używane przez niedoświadczonych operatorów.
NIE należy używać nasadki tnącej jako głównej powierzchni chwytnej.
- Przed użyciem upewnij się, że elektronarzędzie jest ustawione w kierunku „do przodu” (zgodnie z ruchem wskazówek zegara).
- Trzymaj elektronarzędzie na izolowanych powierzchniach uchwytu (jeśli używasz wiertarki, użyj obiema rękami). Kontakt nożyc z przewodem pod napięciem może spowodować, że odsłonięte metalowe części nożyc i elektronarzędzia znajdą się pod napięciem, co może spowodować porażenie operatora prądem.
- Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury i urządzenia. Ryzyko porażenia prądem elektrycznym jest większe, jeśli ciało jest uziemione.
- NIE używaj rozpuszczalników ani innych agresywnych środków chemicznych do czyszczenia nożyczek.
Części niemetalowe. Substancje chemiczne mogą osłabiać tworzywa sztuczne użyte w tych częściach. Używaj ściereczki zwilżonej wyłącznie wodą z łagodnym mydłem.
- NIE WOLNO dopuścić do przedostania się jakiejkolwiek cieczy do wnętrza nożyczek ani zanurzać żadnej ich części w cieczy.
| PRZYSTAWKA DO NOŻYC METALOWYCH | |
| Model | DR12 |
| Materiał ostrza | ADC12 |
| Maksymalny wskaźnik | 18GA |
| Rozmiar trzonka | 1/4” sześciokątny |
| Materiały do cięcia | Blacha, siatka stalowa, drut |
| Wydajność cięcia | Stal ocynkowana 18GA, stal nierdzewna 20GA |
- Włóż trzonek nożyc do końcówki wkrętarki udarowej lub uchwytu wiertarskiego, jeśli używasz wiertarki. Mocno dokręć uchwyt.

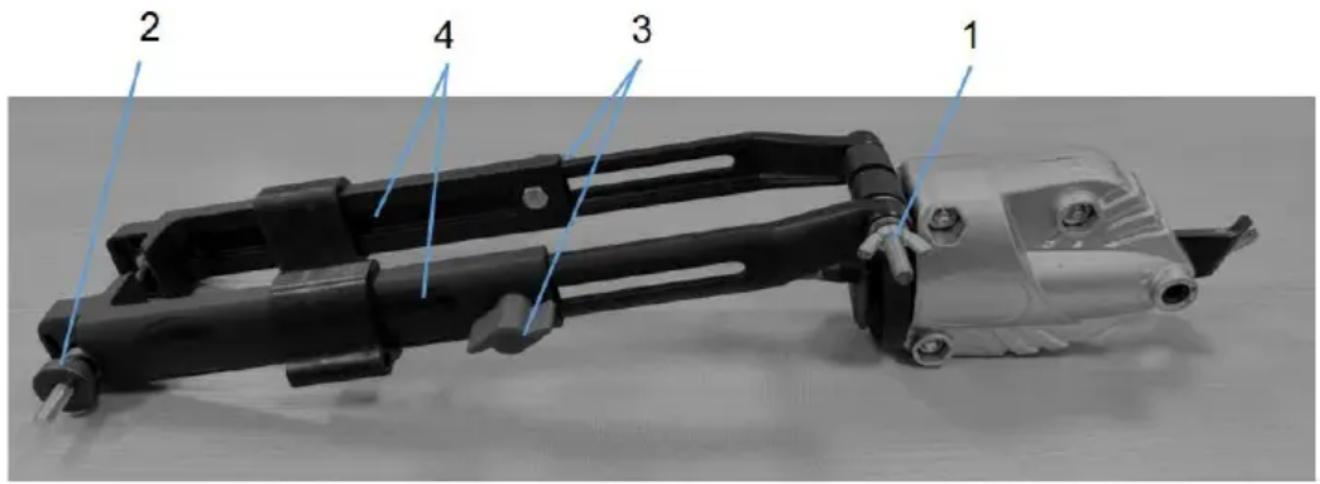

- Obróć zacisk teleskopowy w kierunku tylnej części narzędzia i wyreguluj zacisk (zarówno szerokość, jak i długość), aby pewnie przylegał do narzędzia. a. Wyreguluj szerokość, obracając nakrętkę (1) znajdującą się po lewej stronie zacisku. Obróć nakrętkę zgodnie z ruchem wskazówek zegara/przeciwnie do ruchu wskazówek zegara, aby zmniejszyć/zwiększyć szerokość.
b. Obróć pokrętła (3) po obu stronach, aby poluzować zacisk. Następnie wyreguluj długość zacisku, pociągając lub naciskając dźwignię regulacji długości (4) zacisku teleskopowego. c. Wyreguluj szerokość, obracając nakrętkę (2) znajdującą się po lewej stronie zacisku. Obróć nakrętkę zgodnie z ruchem wskazówek zegara/przeciwnie do ruchu wskazówek zegara, aby zmniejszyć/zwiększyć szerokość. 3. Upewnij się, że nożyczki są bezpiecznie zamocowane na narzędziu.

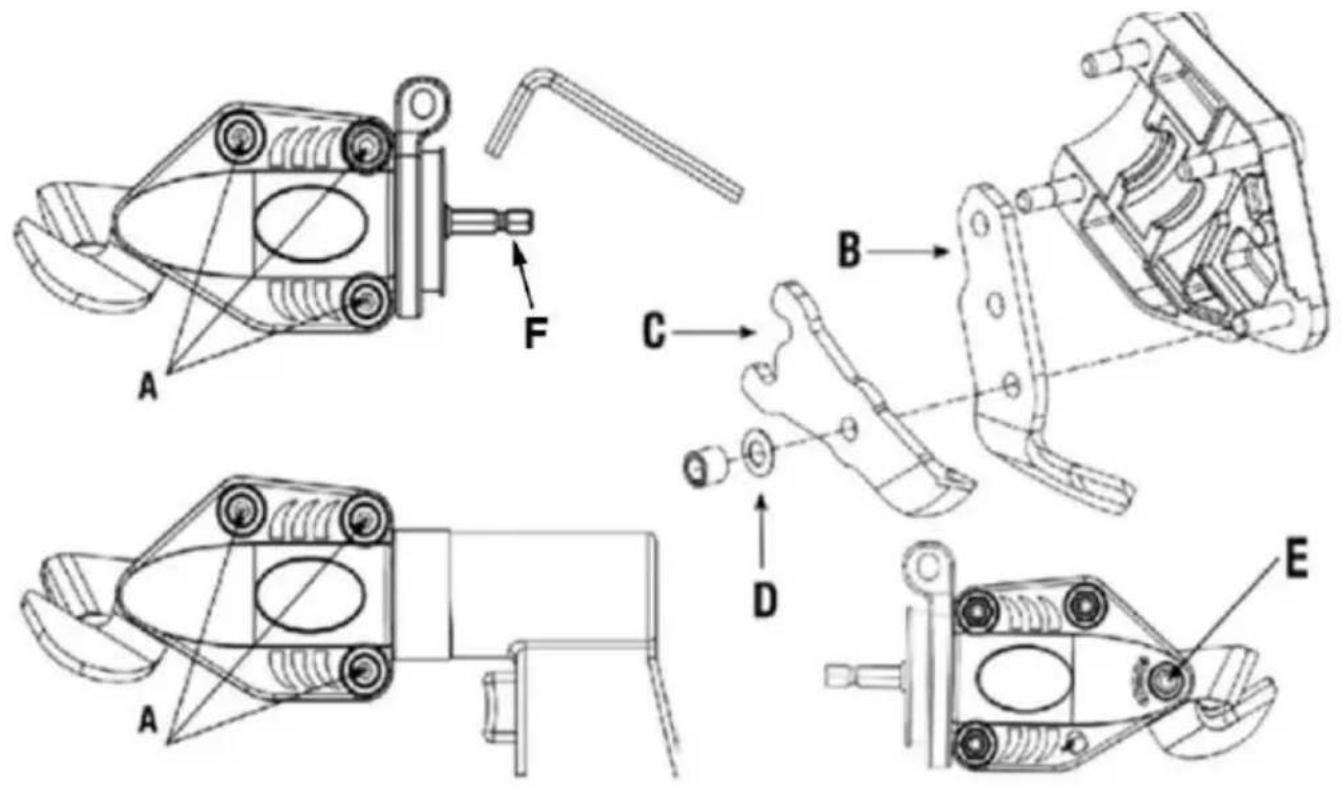

- Za pomocą dołączonego klucza imbusowego 5 mm odkręć trzy śruby sześciokątne (A) mocujące obudowę.
- Rozdziel obudowy.
UWAGA: W obudowie znajduje się smar.
- Wyjmij ostrza. Pamiętaj o zachowaniu podkładki wielokrotnego użytku (D).
- Założ nowe dolne ostrze (B) na obudowę, jak pokazano na rysunku powyżej.
- Nanieś cienką warstwę smaru (brak w zestawie) na bok dolnego ostrza (B).
- Umieść nowe górne ostrze (C) w obudowie.
UWAGA: Podczas wymiany podkładki (D) zamontuj ponownie wypukłą część w górę i w dół górne ostrze (C).
- Nanieś sporą ilość smaru (niedołączonego do zestawu) na przestrzeń między wałkiem napędowym (F) a górnym ostrzem (C).
- Złóż ponownie obudowy i śruby (E).
- Za pomocą dołączonego klucza imbusowego 5 mm dokręć śruby sześciokątne, aby zapewnić odpowiednią wydajność cięcia.
Uwaga podczas cięcia

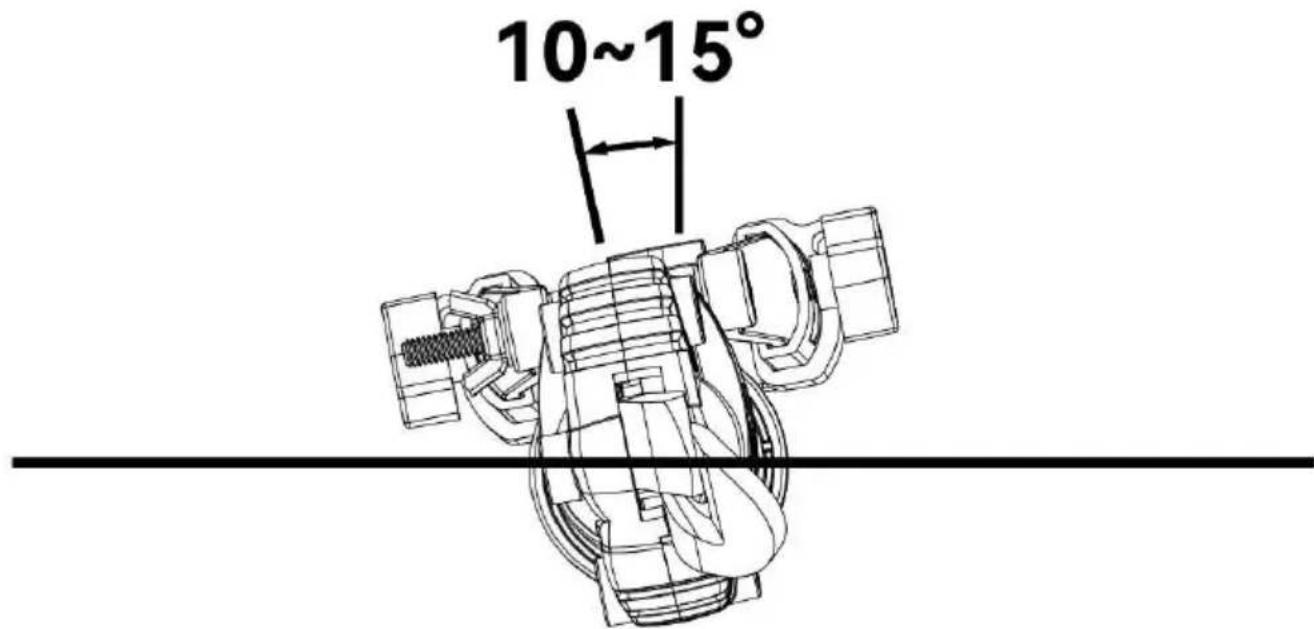

- Aby uzyskać płynniejsze cięcie, podczas cięcia dostosuj kąt ustawienia nożyczek do 10–15 stopni.

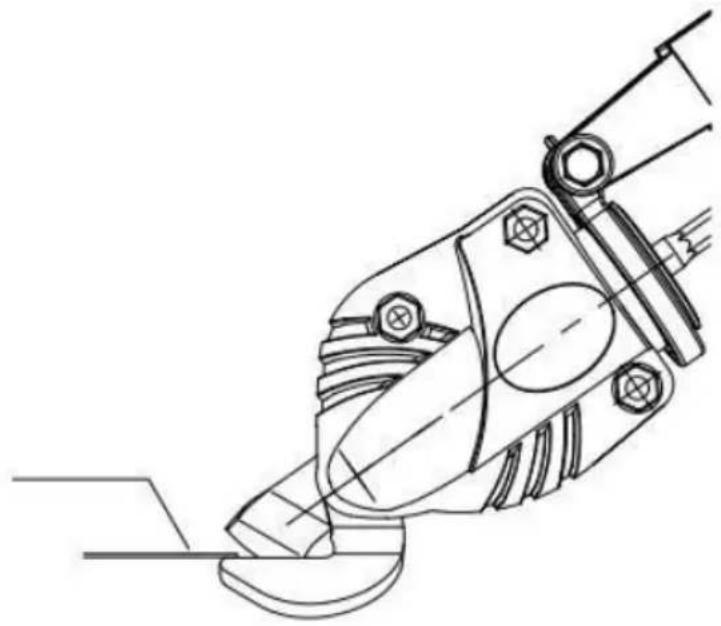

- Aby lepiej chronić ostrze, staraj się trzymać je w stabilnej pozycji, zamiast ciągle je przekręcać, w przeciwnym razie ostrze może łatwo pęknąć. Proszę spojrzeć na rysunek poniżej.
- Podczas cięcia staraj się, aby materiał, który chcesz przeciąć, był równoległy do ostrza stałego (nr 21 na schemacie).
| I ELEMENT | OPIS | ILOŚĆ |
| 1 | Śruba z łbem sześciokątnym wewnętrzny | 3 |
| 2 | Pokrywa skrzyni biegów | 1 |
| 3 | śruby z łbem sześciokątnym | 1 |
| 4 | Dźwignia regulacji długości | 2 |
| 5 | Pokrętło | 2 |
| 6 | Tuleja mocująca klucza sześciokątnego | 2 |
| 7 | Łącznik | 2 |
| 8 | Śruba pociągowa | 1 |
| 9 | Pralka | 2 |
| 10 | Nakrętka | 1 |
| 11 | Skrzynia biegów | 2 |
| 12 | Sprawdź pierścień | 1 |
| 13 | Łożysko kulkowe | 1 |
| 14 | Śruby z łbem sześciokątnym | 2 |
| 15 | Wał wyjściowy | 1 |
| 16 | Wózek | 1 |
| 17 | Zaciski wężowe | 1 |
| 18 | Ruchome ostrze | 1 |
| 19 | Stałe ostrze | 1 |
| 20 | Pralka | 1 |
| 21 | Skrzynia biegów | 1 |
| 22 | Tuleja wewnętrzna | 3 |
| 23 | Pokrętło | 1 |
| 24 | Uniwersalna nakrętka sześciokątna z | 3 |
| 25 | Pralka | 3 |
| 26 | Nakrętka | 1 |
| 27 | Klucz do nakrętek | 1 |
OSTRZEŻENIE!
Podczas serwisowania należy używać wyłącznie oryginalnych części zamiennych. Użycie innych części może stwarzać zagrożenie bezpieczeństwa lub spowodować uszkodzenie narzędzia. Wszelkie próby naprawy lub wymiany części elektrycznych w tym narzędziu mogą stwarzać zagrożenie bezpieczeństwa, chyba że naprawę wykona wykwalifikowany technik.
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
