Produkttyp	Metall-Scherenzubehör
Marke	Vevor
Modell	DR12
Klingenmaterial	ADC12 (Aluminiumlegierung)
Maximale Blechstärke	18 GA (verzinkter Stahl), 20 GA (Edelstahl)
Schaftdurchmesser	1/4" Sechskant
Kompatible Materialien	Blech, Drahtgitter, Eisendraht
Erforderlicher Motortyp	Bohrmaschine oder Schlagschrauber mit Spannfutter oder Sechskantaufnahme
Abmessungen (ca.)	Länge: 15 cm, Breite: 8 cm, Höhe: 6 cm
Gewicht (ca.)	0,45 kg
Energieversorgung	Angetrieben durch Elektrowerkzeug (nicht im Lieferumfang)
Hauptfunktionen	Schneiden von Blech, Drahtgitter, Draht
Empfohlener Schnittwinkel	10 bis 15 Grad
Klingenwechsel	Möglich, obere und untere Klinge
Wartung	Mit feuchtem Tuch und milder Seife reinigen, Lösungsmittel vermeiden
Schmierung	Fett auf Klingen und Antriebswelle
Sicherheit	Handschuhe, Schutzbrille, Staubmaske und Gehörschutz tragen
Ersatzteile	Klingen, Schrauben, Unterlegscheiben, Getriebegehäuse
Reparierbarkeit	Zerlegung zum Klingenwechsel und zur Wartung
Allgemeine Informationen	Klingen nicht schärfen, nur Originalteile verwenden
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - DR12 Vevor

Wie befestige ich das Scherenzubehör an meiner Bohrmaschine?

Setzen Sie den 1/4-Zoll-Sechskantschaft in das Bohrfutter oder den Sechskantaufnahme des Schlagschraubers ein. Ziehen Sie fest an. Passen Sie die Teleskopklemme in Breite und Länge an, sodass sie fest am Werkzeug sitzt.

Welche Materialien kann ich mit dem Vevor DR12 schneiden?

Sie können Blech, Drahtgitter und Eisendraht schneiden. Die maximale Kapazität beträgt 18 GA für verzinkten Stahl und 20 GA für Edelstahl.

Wie wechsle ich die Klingen der Schere?

Verwenden Sie einen 5 mm Sechskantschlüssel, um die drei Schrauben des Gehäuses zu entfernen. Trennen Sie die Gehäusehälften, entnehmen Sie die abgenutzten Klingen. Setzen Sie die neue untere Klinge ein, tragen Sie Fett auf, dann setzen Sie die neue obere Klinge ein. Bauen Sie das Gehäuse wieder zusammen und ziehen Sie die Schrauben fest.

Welche Sicherheitsausrüstung sollte ich bei der Verwendung tragen?

Tragen Sie stets Schutzhandschuhe, Schutzbrille, Staubmaske und Gehörschutz. Blechkanten sind scharf und können schwere Verletzungen verursachen.

Kann ich die Klingen nachschärfen, wenn sie stumpf werden?

Nein, es ist verboten, die Klingen zu schärfen. Ersetzen Sie sie durch neue, um optimale Schneidleistung zu gewährleisten und Bruchrisiken zu vermeiden.

Wie reinige ich das Zubehör nach Gebrauch?

Verwenden Sie ein mit Wasser und milder Seife getränktes Tuch. Verwenden Sie keine Lösungsmittel oder aggressiven Chemikalien. Nicht eintauchen Sie das Zubehör in Flüssigkeit.

Welcher Schnittwinkel wird für ein einfacheres Schneiden empfohlen?

Neigen Sie die Schere um 10 bis 15 Grad zur Schnittfläche. Dies ermöglicht einen weicheren Schnitt und verringert den Kraftaufwand.

Funktioniert das Zubehör mit allen Bohrmaschinen?

Es ist kompatibel mit Bohrmaschinen und Schlagschraubern, die mit einem Standard-Bohrfutter oder einer Sechskantaufnahme für einen 1/4-Zoll-Schaft ausgestattet sind.

Wie vermeide ich, dass die Schere während des Schneidens blockiert?

Halten Sie die Schere stabil und vermeiden Sie ständiges Drehen. Halten Sie das Material parallel zur feststehenden Klinge (Nummer 21 im Diagramm). Fixieren Sie das Werkstück fest mit einer Schraubzwinge.

Wo finde ich Ersatzteile für das Modell DR12?

Verwenden Sie nur Original-Ersatzteile von Vevor. Beachten Sie die Teileliste im Handbuch (Schrauben, Klingen, Unterlegscheiben usw.) und kontaktieren Sie den Hersteller oder einen autorisierten Händler.

BEDIENUNGSANLEITUNG DR12 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass diese Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.
	Klasse II Gerät, verstärkte Isolierung oder doppelte Isoli
	Warnung: Tragen Sie bei der Verwendung dieses Prod unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Prod unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Prod unbedingt eine Staubmaske.

SICHERHEITSWARNHINWEISE

WARNUNG!

LESEN UND VERSTEHEN SIE DIESE ANWEISUNGEN und die Anweisungen für das mit diesem Produkt verwendete Elektrowerkzeug.

DIE NICHTBEACHTUNG aller aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

SCHNITTGEFAHR Halten Sie niemals Körperteile in der Nähe der Klingen oder beweglichen Teile des Elektrowerkzeugs. Es besteht die Gefahr schwerer Verletzungen.

- Stellen Sie vor der Verwendung sicher, dass der Scheraufsatz ordnungsgemäß am Werkzeug befestigt ist.

- Schalten Sie das Werkzeug AUS und/oder trennen Sie den Akkupack, bevor Sie Zubehör anbringen oder entfernen, bevor Sie Einstellungen vornehmen oder wenn Sie Reparaturen durchführen.

- Um eine versehentliche Betätigung zu verhindern, verriegeln Sie den Auslöseschalter in der Position AUS, wenn das Werkzeug nicht verwendet wird oder wenn Sie es lagern.

- Schärfen Sie die Klingen NICHT. Verwenden Sie die Schere NICHT mit Zubehör oder Aufsätzen jeglicher Art.

- Tragen Sie beim Umgang mit Blech Handschuhe. Die Kanten sind scharf und können schwere Verletzungen verursachen. Für optimale Ergebnisse klemmen oder verankern Sie das zu schneidende Material immer.

NICHT unter feuchten Bedingungen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen verwenden.

Lassen Sie Kinder NICHT mit der Schere in Berührung kommen. Bei Verwendung dieses Werkzeugs durch unerfahrene Bediener ist Aufsicht erforderlich.

Halten Sie den Scherenaufsatz NICHT als primäre Grifffläche.

• Stellen Sie vor der Verwendung sicher, dass das Elektrowerkzeug auf Vorwärtsrichtung (im Uhrzeigersinn) eingestellt ist.
• Halten Sie das Elektrowerkzeug an isolierten Griffflächen (wenn eine Bohrmaschine verwendet wird, mit beiden Händen). Der Kontakt der Schere mit einem stromführenden Kabel kann dazu führen, dass freiliegende Metallteile der Schere und des Elektrowerkzeugs unter Spannung stehen und der Bediener einen Stromschlag erleiden kann.
• VERMEIDEN Sie Körperkontakt mit geerdeten Oberflächen wie Rohren und Geräten. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn der Körper geerdet ist.
• Verwenden Sie KEINE Lösungsmittel oder andere aggressive Chemikalien zum Reinigen der Schere

nichtmetallische Teile. Diese Chemikalien können die in diesen Teilen verwendeten Kunststoffmaterialien schwächen. Verwenden Sie das Tuch nur mit Wasser und milder Seife angefeuchtet.

- Lassen Sie KEINE Flüssigkeit in die Schere gelangen und tauchen Sie keinen Teil der Schere in eine Flüssigkeit.

TECHNISCHE DATEN

METALLSCHERENAUFSATZ
Modell	DR12
Klingenmaterial	ADC12
Maximale Anzeige	18GA
Schaftgröße	1/4" Sechskant
Zu schneidende Materialien	Blech, Stahlgitter, Draht
Schnittleistung	18GA verzinkter Stahl, 20GA Edelstahl

1. Führen Sie das Schaftende der Schere in die Spitze des Schlagschraubers oder in das Bohrfutter ein, wenn Sie eine Bohrmaschine verwenden. Ziehen Sie das Bohrfutter fest an.

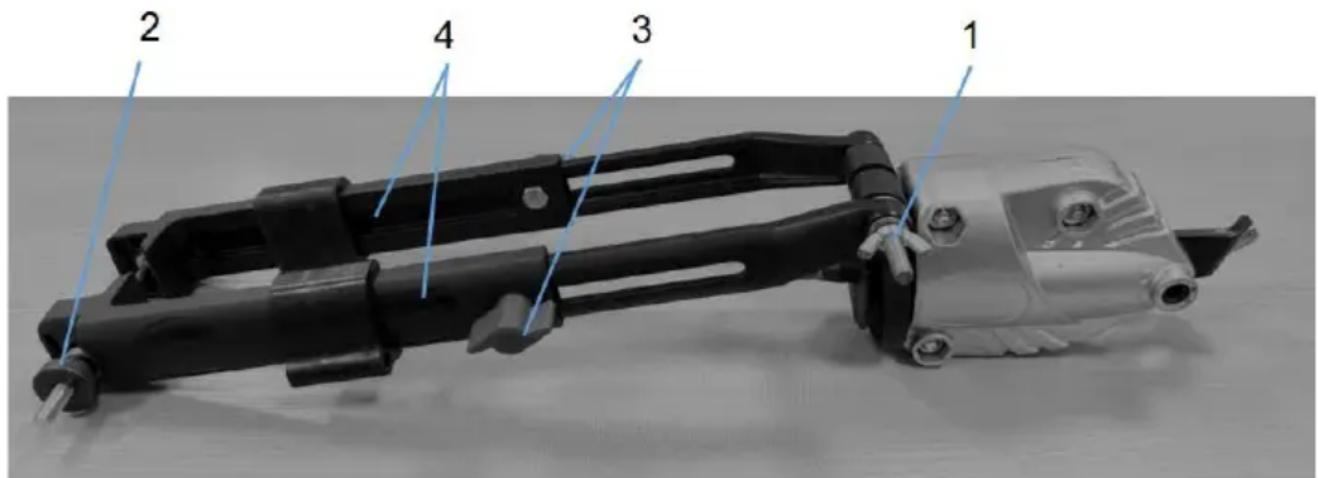

2. Schwenken Sie die Teleskopklemme zur Rückseite des Werkzeugs und stellen Sie die Klemme (Breite und Länge) so ein, dass sie sicher am Werkzeug sitzt. a. Passen Sie die Breite durch Drehen der Mutter (1) auf der linken Seite der Klemme an. Drehen Sie die Mutter im/gegen den Uhrzeigersinn, um die Breite zu verringern/vergrößern.

b. Drehen Sie die Knöpfe (3) auf beiden Seiten, um die Klemme zu lösen. Passen Sie dann die Länge der Klemme an, indem Sie den Längenverstellhebel (4) der Teleskopklemme ziehen oder drücken. c. Passen Sie die Breite durch Drehen der Mutter (2) auf der linken Seite der Klemme an. Drehen Sie die Mutter im/gegen den Uhrzeigersinn, um die Breite zu verringern/vergrößern. 3. Stellen Sie sicher, dass die Schere sicher am Werkzeug befestigt ist.

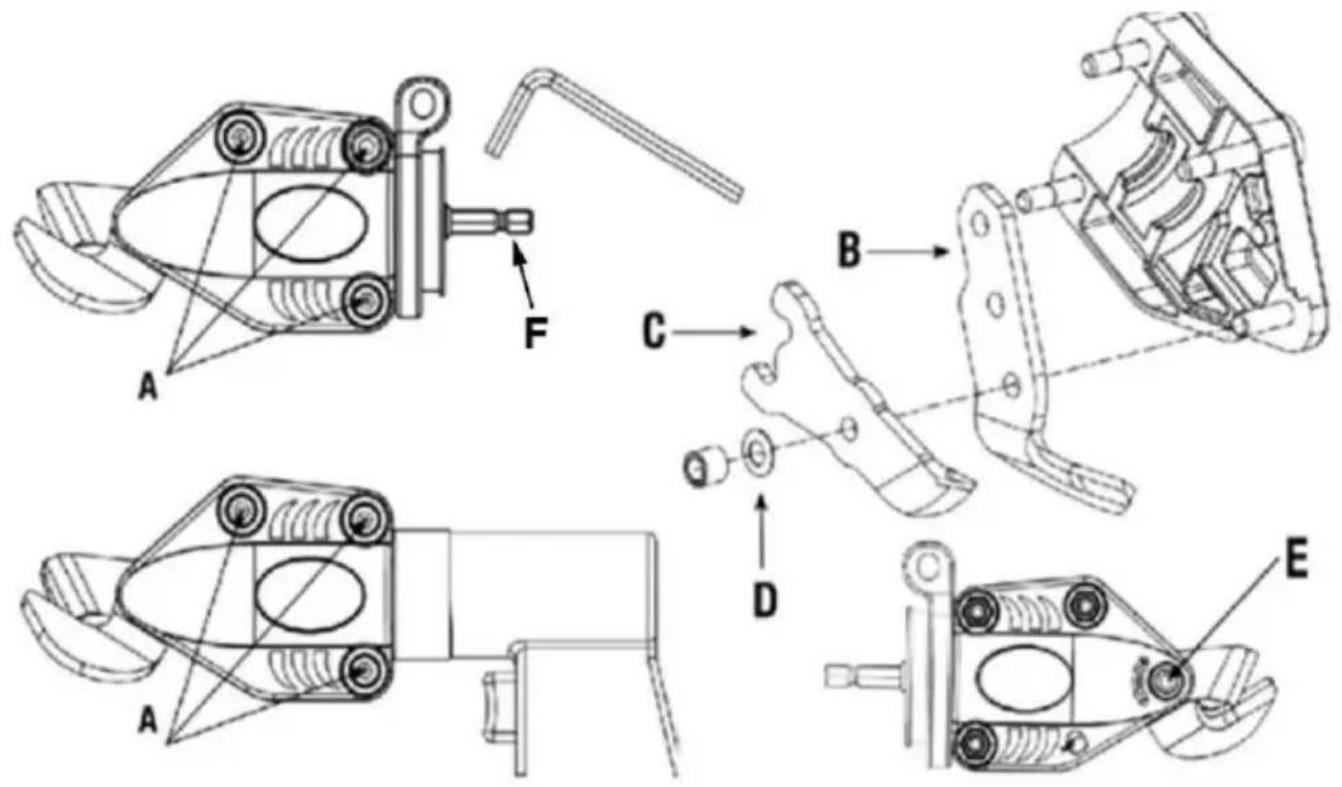

AUSTAUSCH DER KLINGEN

1. Entfernen Sie mit dem mitgelieferten 5-mm-Inbusschlüssel die drei Sechskantschrauben (A), die das Gehäuse zusammenhalten.
2. Trennen Sie die Gehäuse.

HINWEIS: Im Gehäuse befindet sich Fett

1. Entfernen Sie die Klingen. Bewahren Sie die wiederverwendbare Unterlegscheibe (D) auf.
2. Setzen Sie das neue Untermesser (B) wie in der obigen Zeichnung gezeigt auf das Gehäuse.
3. Tragen Sie eine dünne Schicht Fett (nicht im Lieferumfang enthalten) auf die Seite der unteren Klinge (B) auf.
4. Setzen Sie das neue Obermesser (C) in das Gehäuse ein.

HINWEIS: Beim Ersetzen der Unterlegscheibe (D) die konvexe Form oben und unten wieder einbauen Oberklinge (C)

1. Tragen Sie reichlich Fett (nicht im Lieferumfang enthalten) auf den Raum zwischen der Antriebswelle (F) und dem oberen Messer (C) auf.
2. Gehäuse und Schrauben (E) wieder montieren.
3. Ziehen Sie die Sechskantschrauben mit dem mitgelieferten 5-mm-Inbusschlüssel fest, um eine ordnungsgemäße Schneidleistung zu gewährleisten.

Beim Schneiden beachten

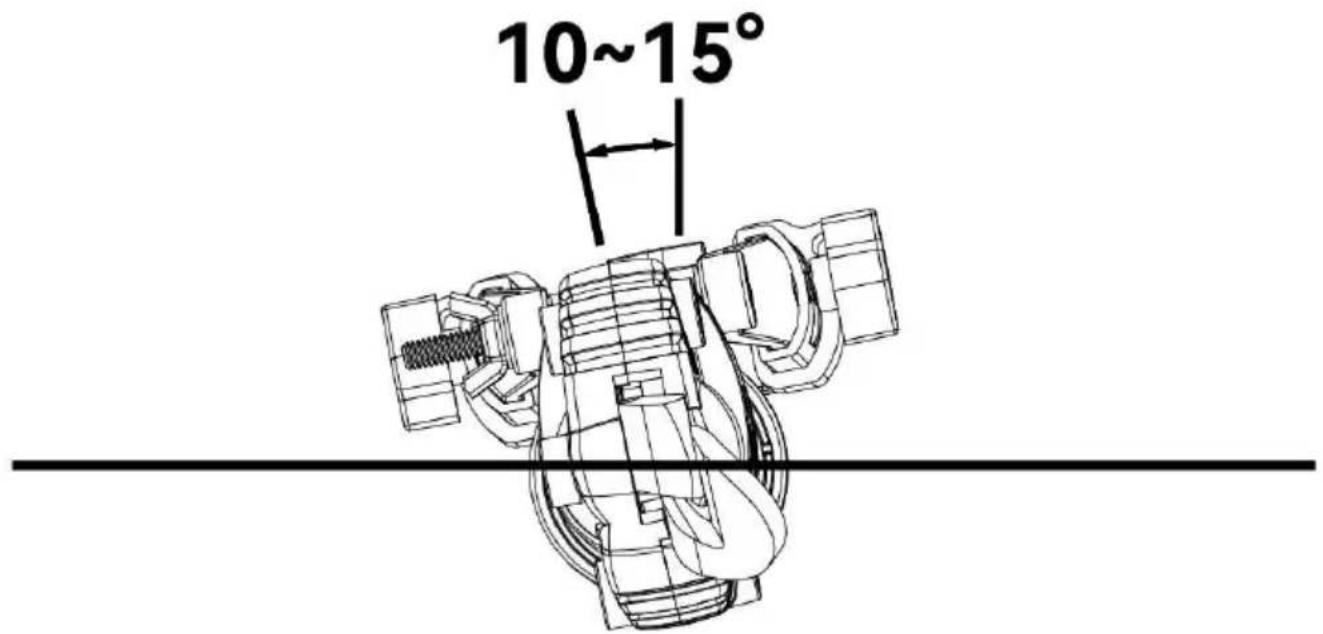

1. Stellen Sie Ihre Schere beim Schneiden um 10–15 Grad ein, um einen gleichmäßigeren Schnitt zu erzielen.

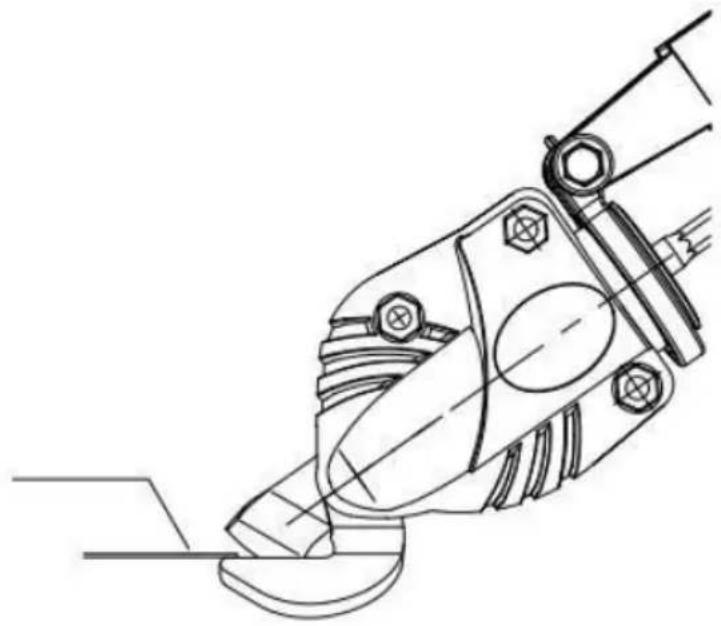

2. Um Ihre Klinge besser zu schützen, versuchen Sie, das Teil in einer stabilen Position zu halten, anstatt es ständig zu verdrehen, da die Klinge sonst leicht brechen kann. Bitte sehen Sie sich die Abbildung unten an.

1. Versuchen Sie beim Schneiden, das zu schneidende Material mit der festen Klinge parallel zu halten (Nr. 21 im Diagramm).

1	BESCHREIBUNG	MENGE
1	Innensechskantschraube	3
2	Getriebedeckel	1
3	Sechskantschrauben	1
4	Längenverstellhebel	2
5	Knopf	2
6	Sechskantschlüssel-Fixierhülse	2
7	Verbindungsglied	2
8	Kutschenbolzen	1
9	Waschmaschine	2
10	Nuss	1
11	Getriebe	2
12	Prüfring	1
13	Kugellager	1
14	Sechskantschrauben	2
15	Abtriebswelle	1
16	Wagen	1
17	Schlauchschellen	1
18	Bewegliche Klinge	1
19	Feststehende Klinge	1
20	Waschmaschine	1
21	Getriebe	1
22	Innere Buchse	3
23	Knopf	1
24	Sechskantmutter mit universellem	3
25	Waschmaschine	3
26	Nuss	1
27	Schlüssel	1

WARNUNG!

Verwenden Sie bei Wartungsarbeiten nur Originalersatzteile. Die Verwendung anderer Teile kann ein Sicherheitsrisiko darstellen oder das Werkzeug beschädigen. Jeder Versuch, elektrische Teile an diesem Werkzeug zu reparieren oder auszutauschen, kann ein Sicherheitsrisiko darstellen, es sei denn, die Reparatur wird von einem qualifizierten Techniker durchgeführt.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
