Tipo di prodotto	Accessorio di taglio per metallo
Marca	Vevor
Modello	DR12
Materiale della lama	ADC12 (lega di alluminio)
Spessore massimo di taglio	18 GA (acciaio zincato), 20 GA (acciaio inossidabile)
Diametro del gambo	1/4" esagonale
Materiali compatibili	Lamiera, rete metallica, fil di ferro
Tipo di utensile motore richiesto	Trapano o avvitatore a percussione con mandrino o punta esagonale
Dimensioni (circa)	Lunghezza: 15 cm, Larghezza: 8 cm, Altezza: 6 cm
Peso (circa)	0,45 kg
Alimentazione	Azionato da utensile elettrico (non incluso)
Funzioni principali	Taglio di lamiera, rete, fil di ferro
Angolo di taglio consigliato	10 a 15 gradi
Sostituzione delle lame	Possibile, lame superiore e inferiore
Manutenzione	Pulire con un panno umido e sapone neutro, evitare solventi
Lubrificazione	Grasso sulle lame e sull'albero di trasmissione
Sicurezza	Indossare guanti, occhiali, maschera antipolvere e protezione uditiva
Parti di ricambio	Lame, viti, rondelle, scatola del cambio
Riparabilità	Smontaggio per sostituzione lame e manutenzione
Informazioni generali	Non affilare le lame, utilizzare solo parti originali
Garanzia	Fare riferimento alle condizioni del produttore

Domande frequenti - DR12 Vevor

Come fissare l'accessorio di taglio al mio trapano?

Inserire il gambo esagonale da 1/4 di pollice nel mandrino del trapano o nella punta dell'avvitatore a percussione. Stringere saldamente. Regolare la pinza telescopica in larghezza e lunghezza per adattarsi saldamente all'utensile.

Che tipo di materiali posso tagliare con il Vevor DR12?

È possibile tagliare lamiera, rete metallica e fil di ferro. La capacità massima è di 18 GA per l'acciaio zincato e 20 GA per l'acciaio inossidabile.

Come sostituire le lame della cesoia?

Utilizzare una chiave esagonale da 5 mm per rimuovere le tre viti dell'involucro. Separare gli involucri, rimuovere le lame usurate. Posizionare la nuova lama inferiore, applicare del grasso, quindi posizionare la nuova lama superiore. Rimontare l'involucro e serrare le viti.

Quali protezioni di sicurezza devo indossare durante l'uso?

Indossare sempre guanti di protezione, occhiali di sicurezza, maschera antipolvere e protezione uditiva. I bordi della lamiera sono taglienti e possono causare gravi lesioni.

Posso affilare le lame se diventano smussate?

No, è vietato affilare le lame. Sostituirle con nuove per garantire prestazioni di taglio ottimali ed evitare rischi di rottura.

Come pulire l'accessorio dopo l'uso?

Utilizzare un panno imbevuto di acqua e sapone neutro. Non utilizzare solventi o prodotti chimici aggressivi. Non immergere l'accessorio in un liquido.

Quale angolo di taglio è consigliato per un taglio più facile?

Inclinare la cesoia di 10 a 15 gradi rispetto alla superficie di taglio. Ciò consente un taglio più morbido e riduce lo sforzo.

L'accessorio funziona con tutti i trapani?

È compatibile con trapani e avvitatori a percussione dotati di mandrino standard o punta esagonale in grado di accettare un gambo da 1/4 di pollice.

Come evitare che la cesoia si blocchi durante il taglio?

Mantenere la cesoia stabile ed evitare di girarla costantemente. Tenere il materiale parallelo alla lama fissa (numero 21 nello schema). Fissare saldamente il pezzo con un morsetto.

Dove posso trovare pezzi di ricambio per il modello DR12?

Utilizzare solo pezzi di ricambio originali Vevor. Consultare il manuale per l'elenco dei pezzi (viti, lame, rondelle, ecc.) e contattare il produttore o un rivenditore autorizzato.

MANUALE UTENTE DR12 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la rad differenziata nell'Unione Europea. Questo vale per il protutti gli accessori contrassegnati da questo simbolo. I p contrassegnati come tali non possono essere smaltiti conormali rifiuti domestici, ma devono essere conferiti pres punto di raccolta per il riciclaggio di apparecchiature el ed elettroniche.
	Classe II apparecchio, isolamento rinforzato o doppio isolamento
	Avvertenza: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto.
	Avvertenza: assicurarsi di indossare protezioni per gli o quando si utilizza questo prodotto.
	Avvertenza: assicurarsi di indossare maschere antipolver quando si utilizza questo prodotto.

AVVERTENZE DI SICUREZZA

AVVERTIMENTO!

LEGGERE E COMPRENDERE QUESTE ISTRUZIONI e le istruzioni per l'utensile elettrico utilizzato con questo prodotto.

LA MANCATA OSSERVANZA di tutte le istruzioni elencate può provocare scosse elettriche, incendi e/o gravi lesioni personali.

PERICOLO DI TAGLIO: non avvicinare mai nessuna parte del corpo alle lame (parti mobili dell'elettroutensile). Potrebbero verificarsi gravi lesioni personali.

• Prima dell'uso, assicurarsi che l'accessorio per cesoie sia correttamente fissato all'utensile.
• Spegnere l'utensile e/o scollegare la batteria prima di installare e rimuovere gli accessori, prima di effettuare regolazioni o riparazioni.
• Per evitare l'azionamento accidentale, bloccare l'interruttore a grilletto in posizione OFF quando l'utensile non è in uso o quando lo si ripone.
• NON affilare le lame. NON utilizzare le cesoie con alcun tipo di accessorio o fissaggio.
• Indossare guanti quando si maneggiano lamiere. I bordi sono taglienti e possono causare gravi lesioni personali. Per risultati ottimali, fissare sempre con morsetti o ancoraggi il materiale da tagliare.

NON utilizzare in condizioni di umidità o in presenza di liquidi o gas infiammabili.

NON lasciare che i bambini entrino in contatto con la cesoia. È richiesta la supervisione di operatori inesperti quando utilizzano questo strumento.

NON tenere l'accessorio di taglio come superficie di presa primaria.

• Prima dell'uso, assicurarsi che l'utensile elettrico sia impostato sulla direzione "avanti" (in senso orario).
• Tenere l'utensile elettrico su superfici di presa isolate (se si usa un trapano, utilizzare entrambe le mani). Il contatto delle cesoie con un cavo elettrico sotto tensione può mettere sotto tensione le parti metalliche esposte delle cesoie e dell'utensile elettrico e provocare una scossa elettrica all'operatore.
• EVITARE il contatto del corpo con superfici messe a terra, come gli elettrodomestici. Il rischio di scosse elettriche aumenta se il corpo è a terra.
• NON utilizzare solventi o altri prodotti chimici aggressivi per pulire le cesoie

parti non metalliche. Queste sostanze chimiche possono indebolire i materiali plastici utilizzati in queste parti. Utilizzare un panno inumidito con acqua e sapone neutro.

- NON lasciare che alcun liquido penetri all'interno della cesoia né immergere alcuna parte della cesoia in un liquido.

ATTACCO PER CESOIA METALLICA
Modello	DR12
Materiale della lama	ADC12
Calibro massimo	18GA
Dimensioni del gambo	Esagonale da 1/4"
Materiali da tagliare	Lamiera, rete metallica, filo metallico
Capacità di taglio	Acciaio zincato 18GA, acciaio inossidabile 20GA

1. Inserire l'estremità con il gambo delle cesoie nella punta dell'avvitatore a impulsi o nel mandrino, se si utilizza un trapano. Serrare saldamente il mandrino.

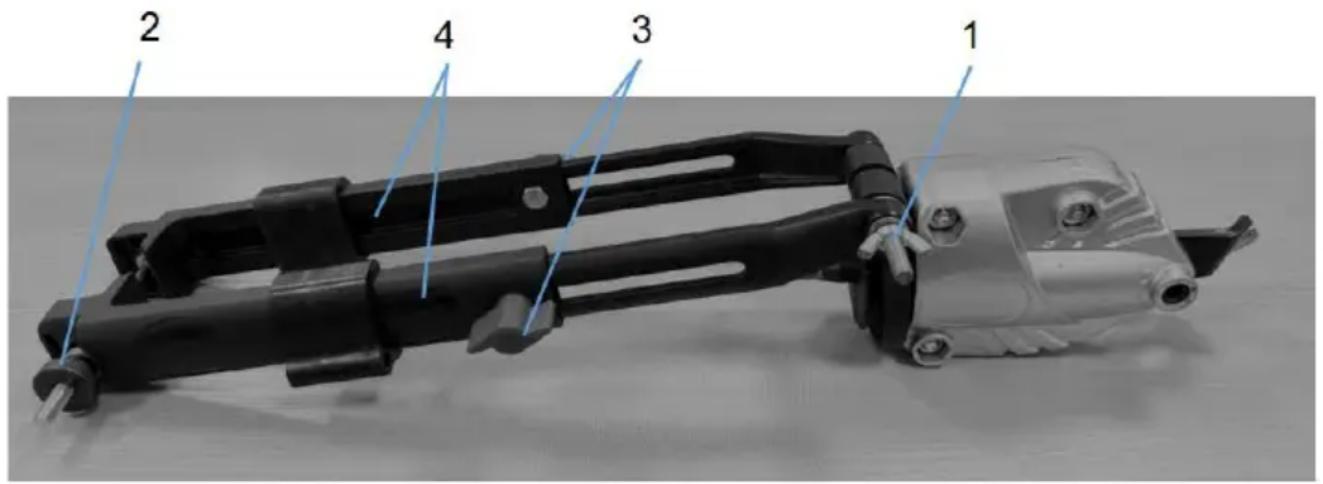

2. Ruotare il morsetto telescopico verso la parte posteriore dell'utensile per regolarne la larghezza e la lunghezza in modo che aderisca saldamente all'utensile. a. Regolare la larghezza ruotando il dado (1) situato sul lato sinistro del morsetto. Ruotare il dado in senso orario/antiorario per ridurre/aumentare la larghezza.

b. Ruotare le manopole (3) su entrambi i lati per allentare il morsetto. Quindi regolare la lunghezza del morsetto tirando o spingendo la leva di regolazione della lunghezza (4) del morsetto telescopico. c. Regolare la larghezza ruotando il dado (2) situato sul lato sinistro del morsetto. Ruotare il dado in senso orario/antiorario per ridurre/aumentare la larghezza. 3. Assicurarsi che la cesoia sia fissata saldamente all'utensile.

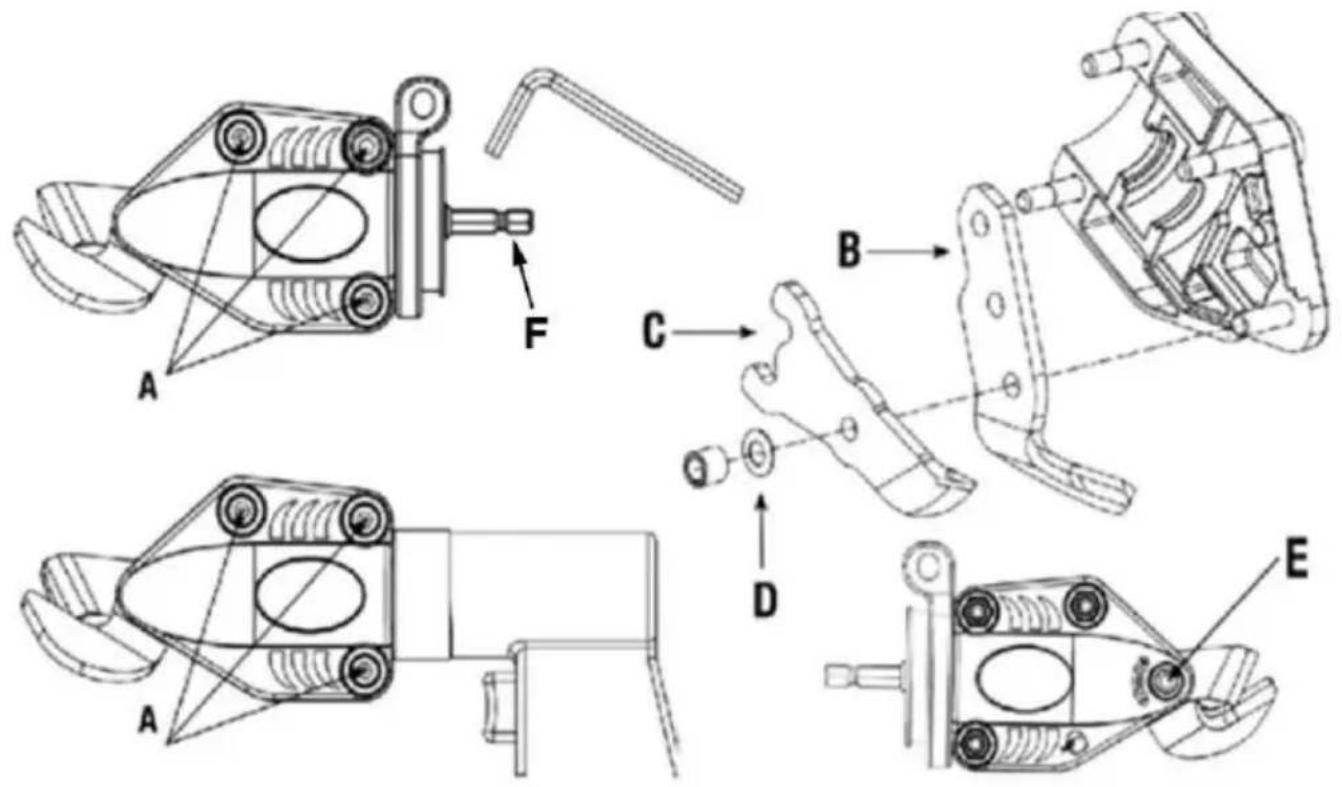

1. Utilizzare la chiave esagonale da 5 mm fornita per rimuovere le tre viti esagonali (A) che tengono insieme l'involucro.
2. Separare gli involucri.

NOTA: c'è del grasso nell'involucro.

1. Rimuovere le lame. Assicurarsi di conservare la rondella riutilizzabile (D).
2. Posizionare la nuova lama inferiore (B) sull'alloggiamento come mostrato nel disegno sopra.
3. Applicare uno strato sottile di grasso (non fornito) sul lato inferiore della lama (B).
4. Inserire la nuova lama superiore (C) nell'alloggiamento.

NOTA: Quando si sostituisce la rondella (D), reinstallare la parte convessa verso l'alto e verso il basso la lama superiore (C).

1. Applicare una generosa quantità di grasso (non fornito) nello spazio tra l'albero di trasmissione (F) e la lama superiore (C).
2. Rimontare gli involucri e le viti (E).
3. Utilizzare la chiave esagonale da 5 mm fornita per serrare le viti esagonali e garantire prestazioni di taglio adeguate.

Nota durante il taglio

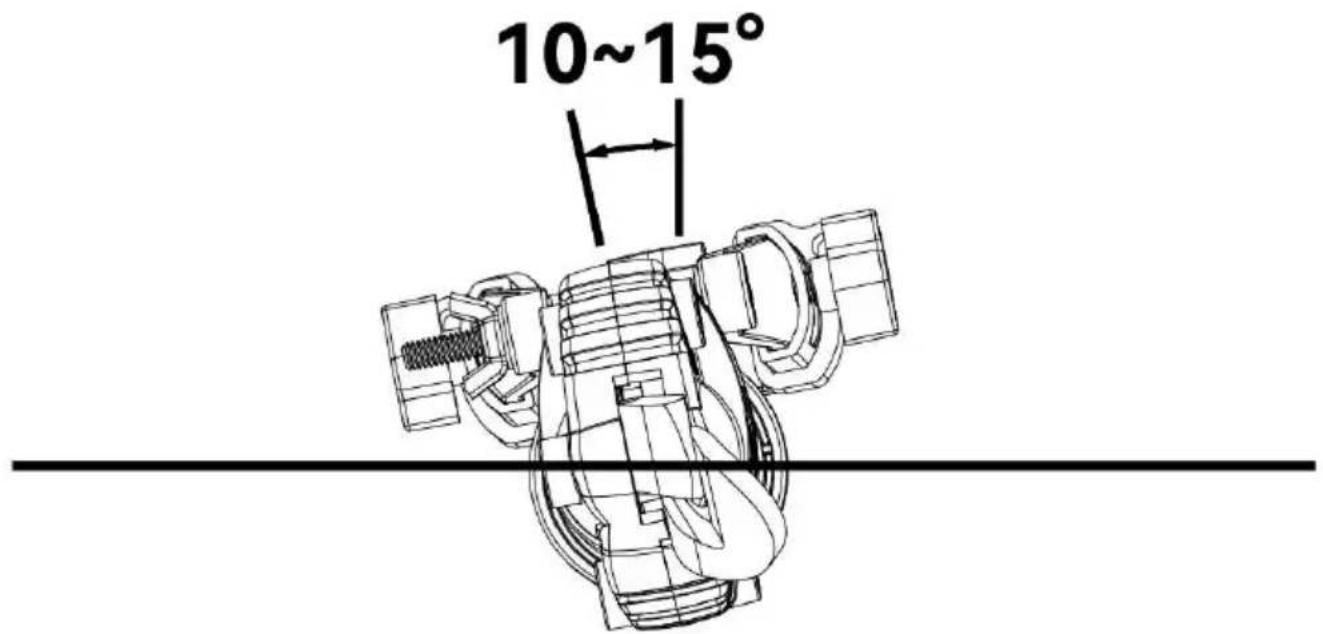

1. Per un taglio più fluido, regolare le forbici entro 10-15 gradi.
2. Per proteggere meglio la lama, cerca di mantenere l'oggetto in una posizione stabile invece di ruotarlo continuamente, altrimenti la lama potrebbe rompersi facilmente. Si prega di vedere la figura sotto.

1. Durante il taglio, cercare di mantenere parallelo il materiale da tagliare con la lama fissa (n. 21 nel diagramma).

I TEM NO	DESCRIZIONE	QUANTITÀ
1	Vite a testa esagonale interna	3
2	Coperchio della scatola del cambio	1
3	bulloni a testa esagonale	1
4	Leva di regolazione della lunghezza	2
5	Manopola	2
6	Manicotto di fissaggio della chiave esago	2
7	Collegamento	2
8	Bullone di carrozza	1
9	Rondella	2
10	Noce	1
11	Scatola del cambio	2
12	Controlla l'anello	1
13	Cuscinetto a sfere	1
14	Bulloni a testa esagonale	2
15	Albero di uscita	1
16	Carrello	1
17	Fascette stringitubo	1
18	Lama mobile	1
19	Lama fissa	1
20	Rondella	1
21	Scatola del cambio	1
22	Boccola interna	3
23	Manopola	1
24	Dado esagonale di tipo a coppia unive	3
25	Rondella	3
26	Noce	1
27	Chiave inglese	1
