Producttype	Schuurmachine met onder druk staand reservoir
Merk	Vevor
Model	FF-Q901
Reservoirinhoud	5 gallon (18,9 liter)
Aanbevolen schuurcapaciteit	10,5 liter
Werkdruk	60-110 PSI (4,1-7,6 bar)
Maximale druk	125 PSI (8,6 bar)
Luchtverbruik	6-25 CFM (0,17-0,71 m³/min)
Mondstukdiameter	3/32" tot 9/64" (2,4 tot 3,6 mm)
Inbegrepen keramische mondstukken	4 mondstukken
Voeding	Perslucht (externe compressor)
Afmetingen (ongeveer)	80 x 60 x 40 cm (hoogte x breedte x diepte)
Gewicht (ongeveer)	15 kg
Materiaal reservoir	Staal
Veiligheidsklep	Ja
Dodemansknop	Ja (veiligheidshandgreep)
Waterafscheiderfilter	Inbegrepen
Manometer	Inbegrepen
Wielen en handvat	2 wielen, stuur voor transport
Aanbevolen gebruik	Verwijderen van roest, verf, reinigen van metalen oppervlakken
Onderhoud	Water uit compressor aftappen, versleten slijpslang en mondstukken vervangen
Slijtageonderdelen	Slijpslang, mondstukken, afdichtingen, afdichtingsblok
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - FF-Q901 Vevor

Welke luchtcompressor wordt aanbevolen voor de Vevor FF-Q901 straalmachine?

Een compressor die ten minste 6 tot 25 CFM levert bij een druk van 60 tot 110 PSI wordt aanbevolen. Gebruik een luchtslang met een diameter van ten minste 1/2 inch om drukverlies te voorkomen.

Hoe vul ik het schuurmiddelreservoir?

Zorg ervoor dat de luchttoevoerklep gesloten is en de druk nul is (manometer op nul). Verwijder de vuldop, plaats de meegeleverde trechter en giet het droge schuurmiddel erin. Vul niet tot minder dan 6 inch van de bovenkant van het reservoir.

Welk type schuurmiddel kan ik gebruiken?

Gebruik droge schuurmiddelen zoals Black Beauty, staalgrit, glasparels of aluminiumoxide. Vermijd silicazand vanwege het risico op silicose. De korrelgrootte moet vergelijkbaar zijn met die van keukenzout.

Hoe stel ik de schuurmiddelstroom in?

Open langzaam de doseerklep aan de onderkant van het reservoir terwijl u de dodemansknop bedient. Stel af totdat er een gelijkmatige stroom is. Te ver openen kan de slang of het mondstuk verstoppen.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een NIOSH-goedgekeurde ademhalingsmasker met luchttoevoer, veiligheidsbril, dikke handschoenen en gehoorbescherming. Overschrijd 125 PSI niet. Houd omstanders op afstand en gebruik de apparatuur op een goed geventileerde plaats.

Hoe onderhoud ik de slijpslang?

Inspecteer de slang regelmatig op blaren of lekkages. Vervang de slang als de wand dunner wordt. Na 5 tot 6 maanden matig gebruik de slangadapters vervangen om loskoppeling onder druk te voorkomen.

Waarom komt er geen schuurmiddel uit?

Mogelijke oorzaken: leeg reservoir, vochtig schuurmiddel, verstopt mondstuk, gesloten doseerklep of onvoldoende luchtdruk. Controleer elk punt en tap water uit de compressor af.

Hoe tap ik water af uit het luchtreservoir?

Open dagelijks de aftapklep aan de onderkant van de compressor. Voor de straalmachine moet de waterafscheider regelmatig worden geleegd om vocht in het schuurmiddel te voorkomen.

Hoe vervang ik het keramische mondstuk?

Draai de moer aan de voorkant van het mondstuk los, verwijder het oude mondstuk en plaats het nieuwe. Zorg ervoor dat de rubberen afdichting in goede staat is. Draai alleen met de hand vast.

Waar vind ik reserveonderdelen?

Raadpleeg de onderdelenlijst in de handleiding. Neem contact op met Vevor-ondersteuning via www.vevor.com/support om onderdelen te bestellen zoals de slijpslang (onderdeel 21), de dodemansknop (25) of de mondstukken (27).

GEBRUIKSAANWIJZING FF-Q901 Vevor

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

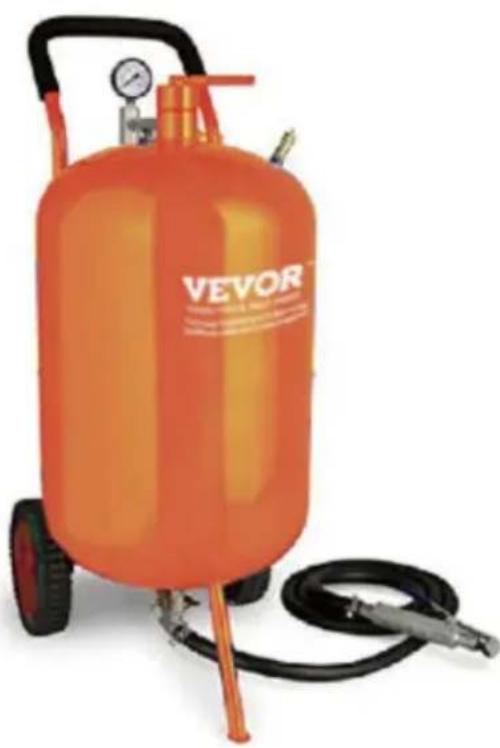

SCHUURBLASTERTANK

MODEL: FF-Q901

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHUURBLASTER

TANK

MODEL: FF-Q901

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.
	Draag tijdens het werken altijd een ANSL-goedgekeurde veiligheidsbril met gereedschap en apparatuur.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag beschermende handschoenen.
	Compliance is een EG- en VK-veiligheidscertificering.

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat het wel kan, bedien de machine op de juiste manier; lees eerst deze instructie aandachtig door voor gebruik en bewaar deze op de juiste manier voor toekomstig gebruik. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsregels op deze pagina leest om uw veilig gebruik te garanderen. Deze handleiding beschrijft veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, onderhoud en reiniging. De waarschuwingen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties beschrijven die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, zoals wij geloven dat de toepassingen aan deze codes zullen voldoen.

Lees ALLE instructies voordat u uw machine gebruikt.

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.
2. Houd rekening met de omstandigheden op de werkplek. Gebruik machines niet in vochtige of natte omstandigheden. Niet blootstellen aan regen. Houd de werkplek goed verlicht. Gebruik het product niet in de aanwezigheid van brandbare gassen of vloeistoffen.
3. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze niet omgaan met machines, gereedschap of verlengsnoeren.
4. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plaats worden bewaard om roest tegen te gaan. Berg gereedschap altijd op en houd het buiten bereik

van kinderen.

1. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap of hulpstuk te forceren om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen waarvoor dit gereedschap is ontworpen. Het zal het werk beter en veiliger doen op het tempo waarvoor het bedoeld was. Wijzig dit gereedschap niet en gebruik dit gereedschap niet voor een doel waarvoor het niet bedoeld is.
2. Kleed je goed. Draag geen losse kleding of sieraden, aangezien deze mogelijk gevangen kunnen worden in bewegende delen.

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden aanbevolen tijdens het werken. Draag beperkende haarbedekking om lang haar vast te houden.

1. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde impactveiligheid bril.
2. Onderhoud gereedschap zorgvuldig. Inspecteer de gereedschapssnoeren regelmatig en als ze beschadigd zijn, laat ze dan repareren door een erkende technicus. De handvatten moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden. Alsjeblieft

Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u onderhoud en reiniging uitvoert.

1. Voorkom onbedoeld starten. Schakel de luchtbron uit als u het niet gebruikt.
2. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Bedien geen enkel gereedschap als u moe bent.
3. Controleer op beschadigde onderdelen. Voordat u welk gereedschap dan ook gebruikt, moet elk onderdeel dat beschadigd lijkt zorgvuldig worden gecontroleerd om vast te stellen dat het correct functioneert en de beoogde functie vervult. Controleer op uitlijning en binding van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; en elke andere omstandigheid die de juiste werking kan beïnvloeden. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet goed in- en uitgeschakeld kan worden.
4. Vervangende onderdelen en accessoires. Alleen gebruiken bij onderhoud identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie. Gebruik alleen accessoires die bedoeld zijn voor gebruik met gereedschap.
5. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen zijn verminderd tijdens het gebruik van medicijnen. Als er enige twijfel bestaat, doe dat dan niet.

het gereedschap bedienen.

1. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
2. Gebruik de machine nooit in de buurt van brandbare materialen.
3. Dompel het apparaat NIET onder in water of een andere vloeistof.
4. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.
5. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
6. Houd omstanders op veilige afstand van de werkplek. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen.

Fragmenten van het werkstuk of van een kapot accessoire kunnen wegvliegen en letsel veroorzaken buiten het directe operatiegebied.

1. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen, tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken. Er moet toezicht worden gehouden op jonge kinderen om er zeker van te zijn dat ze niet met het apparaat spelen. Kinderen en huisdieren moeten uit de buurt van het product blijven.
2. REINIG HET NIET MET SCHUREND MATERIAAL.
3. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

⚠ Waarschuwing: De waarschuwingen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties omvatten die zich kunnen voordoen. De operator moet begrijpen dat gezond verstand en voorzichtigheid belangrijke factoren zijn die niet in dit product kunnen worden ingebouwd, maar wel moeten worden toegepast door de operator van het gereedschap.

Gebruik de ALLSOURCE drukblaster niet voordat u deze handleiding hebt gelezen en de inhoud en waarschuwingen ervan begrijpt. Deze waarschuwingen zijn opgenomen voor de gezondheid en veiligheid van de bediener en degenen die zich in de directe omgeving bevinden. Bewaar deze handleiding voor toekomstig gebruik. Stof dat ontstaat door elektrisch schuren, zagen, slijpen, boren en andere

bouwactiviteiten kan chemicaliën bevatten waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade en aandoeningen van de luchtwegen veroorzaken. Enkele

voorbeelden van de chemicaliën zijn: • Lood uit

loodhoudende verven • Kristallijn silica uit

bakstenen, cement en andere metselwerkproducten • Arseen en chroom uit chemisch behandeld hout. Uw risico als gevolg van deze blootstelling varieert, afhankelijk van hoe

vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die

speciaal zijn ontworpen om microscopisch kleine deeltjes eruit te filteren. • Bij gritstralen ontstaat

schadelijk stof. Iedereen in het straalgebied moet een goed passend en goed onderhouden NIOSH-goedgekeurd ademhalingstoestel met luchttoevoer dragen.

SILICOSE EN ANDERE STOFWAARSCHUWINGEN:

Het inademen van stof uit kwartszand kan silicose veroorzaken, een dodelijke longziekte.

Het inademen van stof tijdens straalwerkzaamheden kan ook asbestose en/of andere ernstige

of dodelijke ziekten veroorzaken. Een door het NIOSH goedgekeurd, goed onderhouden

ademhalingstoestel met luchttoevoer moet worden gebruikt door iedereen die straalt, iedereen die media

hanteert of gebruikt die giftige stoffen bevatten of media met meer dan één procent kristallijn

silica en iedereen die zich in de buurt van het stof bevindt. Schadelijk stof kan lange tijd in de lucht

blijven hangen nadat het stralen is gestopt, wat ernstig letsel of de dood kan veroorzaken.

Voordat u het ademhalingstoestel verwijdert, dient u een luchtmonitoringsinstrument te gebruiken om te bepalen of het veilig is om in de atmosfeer te ademen. Neem contact op met het plaatselijke OSHA- of NIOSH-kantoor om het juiste ademhalingstoestel voor uw specifieke toepassing te bepalen.

Ademhalingstoestellen met luchttoevoer verwijderen of beschermen niet tegen koolmonoxide (CO) of enig ander giftig gas. Gebruik een koolmonoxideverwijderingsapparaat en een controleapparaat met het

ademhalingsapparaat om luchtkwaliteit van klasse D te garanderen. Volg alle toepasselijke OSHA-normen en OSHA-regelgeving 1910.134(d).

BEWAAR DEZE INSTRUCTIES

Deze handleiding heeft u nodig voor de veiligheidsinstructies, de bedieningsprocedures, de onderdelenlijst en de garantie. Bewaar ze op een veilige en droge plek

plaats voor toekomstig gebruik.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Wanneer u gereedschap zoals uw luchtcompressor gebruikt, aangedreven door een elektromotor of benzinemotor, moeten basisveiligheidsmaatregelen altijd worden gevolgd om het risico op brand, elektrische schokken en ander persoonlijk letsel te verminderen. U dient de veiligheidsinstructies voor uw luchtcompressor door te nemen voordat u begint met gritstralen met dit gereedschap.

PRODUCTPARAMETERS

Tankvolume	5 gallon
Werkdruk	60-110 PSI
Luchtverbruik:	6-25cfm
Aanbevolen schuurcapaciteit: 10,5 L

Aandacht:

1. Gebruik geen accessoires die niet specifiek ontworpen en aanbevolen zijn door de gereedschapsfabrikant.
2. Laat vóór gebruik het water uit de luchtcompressor lopen om er zeker van te zijn dat er voldoende lucht aanwezig is en droog is, en vermijd dat schurende (media) klonteringen veroorzaken, anders zal het niet werken.
3. Een van de keramische mondstukken is op het product geïnstalleerd.

ONDERDELENLIJST

ONDERDELEN LIJST
Onderdeelnr	Beschrijving	Aantal	Onderdeelnr.	Beschrijving	Aantal
1	Kap	1	18	Eindkap been	2
2	Schroef	4	19	Koker	1
3	O-ring	1	20	Luchtslang	1
4	Tankvuldop	1	21	Schurende slang	1
5	Veiligheidsklep	1	22	Slangklem	2
6	Stuurstang	1	23	Slangadapter	2
7	Linkerbeen	1	24	Trigger Assy	1
8	Connector	1	25	Dode manHendel	1
9	LuchtdrukRegelaar	1	26	Rubberen pakking	1
10	Gezamenlijke pijp	1	27	Keramisch mondstuk	4
11	Nippelconnector 1		28	Voorste moer	1
12	Inlaatspruitstuk	2	29	As	1
13	Elbow-connector 2		30	SchurendMeetklep	1
14	Splitpen	4	31	Kogelkraan	1
15	Tank	1	32	Afdichtingsblok	1
16	Wiel	2	33	Dodemansventieladapter	1
17	Rechter been	1	34	Wasmachine	4
			35	TEPELCONNECTOR	2

1. Besteed bijzondere aandacht aan de SCHUURSLANG (#21), de DODEMAN KLEP (#25), en de NOZZLE (#27), omdat deze veel sneller zullen verslijten dan de andere stukken.
2. De SCHUURSLANG moet worden vervangen als de zijwanden gaan lekken of blaren in het oppervlak vertonen. Niet gebruiken als een van deze problemen zich voordoet.

GEBRUIKSHANDLEIDING

1. Gooi alle plastic zakken zorgvuldig weg en houd ze uit de buurt van kinderen en huisdieren.
2. Controleer alle geleverde componenten volgens de lijst in deze handleiding. Zorg ervoor dat u alle genoemde onderdelen heeft.
3. Hoewel er bijzondere aandacht is besteed aan de productie van dit product, moet u tijdens het montageproces voorzichtig zijn om krassen te voorkomen door scherpe randen.
4. Draag tijdens de montage een veiligheidsbril en beschermende handschoenen.
5. Het product moet op een vlakke ondergrond worden geplaatst.

MONTAGE-INSTRUCTIES

1. Raadpleeg de tekening voor stap 1, het monteren van het inlaatspruitstuk (12). Bevestig eerst de manometer (9) aan de bovenkant van het inlaatspruitstuk.

Draai de meter zo dat deze zichtbaar is over de bovenkant van de tank. Bevestig vervolgens de smoorklep (31) aan de onderkant van het verdeelstuk. Bevestig de nippelconnector aan de smoorklep. Bevestig de verbindingsbuis (10) aan het verdeelstuk.

1. Raadpleeg de tekening voor stap 2 om het wateropvangfilter (9) te monteren. De nippelconnector (11) wordt in elke kant van het filter geschroefd. Bevestig aan de ene kant het luchttoevoerventiel (31) op de nippelconnector (10) en vervolgens

bevestig de mannelijke/vrouwelijke connector (8) aan de andere kant van het luchttoevoerventiel. Wanneer u klaar bent om de straalmachine te gebruiken, verwijdert u de luchtslang en wordt de compressor bevestigd aan de mannelijke/vrouwelijke connector (8).

1. Plaats de tank (15) op een tafel met de vier clips naar boven. Raadpleeg de tekening voor stap 3. Schroef het wateropvangfilter (9) en zijn onderdelen in het gat bij de kant van het inlaatspruitstuk. Schroef vervolgens het open uiteinde van de verbindingsbuis (10) met inlaatspruitstuk (12) en manometer (9) bevestigd in het schroefdraadgat aan de zijkant van de vulpijp bovenop de tank. Nogmaals, zorg ervoor dat het spruitstuk en de meter verticaal staan.
2. Zie de tekening voor stap 4, montage van de uitlaatklep voor schuurmiddel in het gat aan de onderkant van de tank; Bevestig vier onderdelen, in de juiste volgorde: nippel aansluiting (11); schuurmiddeldoseerklep (30); nippelconnector (11) en de schurende uitlaatpijp (12).
3. Raadpleeg de tekening voor stap 5, montage van de DEADMAN-klep met mondstuk (25). Bij dit montageproces selecteert u een van de vier mondstukken (27).

Dit is geen permanente selectie, aangezien u de spuitmonden afhankelijk van uw situatie kunt verwisselen terwijl de klus wordt geklaard. Schroef de adapter (23) in het mondstuk van de DEADMAN-klep (25). Schroef de pakking (26) in de nippelconnector en voeg vervolgens een mondstuk (27) en de mondstukdopmoer (28) toe.

1. Zie de tekening bij stap 6 voor het aansluiten van het straalmiddeldoseringsklepsamenstel en het samenstel.

Schuif de twee slangklemmen (22) over elk uiteinde van de schuurmiddelslang (21). Druk het ene uiteinde van de slang over de nippel op de uitlaatpijp voor schuurmiddel (12) en het andere uiteinde over de adapter (23). Beide slanguiteinden moeten stevig op de nippels zitten. Schuif de slangklemmen langs de slang naar elke nippel en draai de klemmen zeer stevig vast.

1. Bevestig de twee sturen (06) aan de tank met behulp van vier panschroeven (02), vier ringen en vier zeskantmoeren. Let op: houd de uiteinden van de handvatcurve naar boven.
2. Zoek de as (29) en schuif deze door de gaten in de zijkanten van het stuur (06). Plaats één wiel (16) aan elk uiteinde van de as en zet deze vervolgens op zijn plaats met splitpennen (14) en sluitringen (34).
3. Steek de vaste voet (17) op de fitting op de bodem van de tank vlakbij de rand. Gebruik uw laatste splitpen (14) om de voet tegen de tank te houden.
4. Voordat u met de werkzaamheden begint, overloopt u elke verbinding opnieuw en controleert u dubbel of ze allemaal goed vastzitten en goed op hun plaats zitten.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot gevolg hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om te voorkomen dat slangkoppelingen per ongeluk losraken.

Als er luchtslangkoppelingen van het opdraaibare type worden gebruikt, moeten deze worden vastgezet met veiligheidsborgpennen of -draden om te voorkomen dat ze per ongeluk loskomen terwijl ze onder druk staan. Het loskoppelen van de slang terwijl deze onder druk staat, kan ernstig letsel veroorzaken.

VEILIGHEIDSPROCEDURES DRUKBLAZER

LET OP: LEES DEZE VEILIGHEIDSPROCEDURES. ALLE DELEN VAN DE BEDIENINGSINSTRUCTIES ZIJN BINNEN DEZE WAARSCHUWINGEN.

Deze procedures zijn niet uitputtend bedoeld vanwege de vele variabelen op het gebied van straalmiddelstralen. Daarom staan wij erop dat de handen, oren, mond, neus en ogen te allen tijde bedekt zijn met passende veiligheidsbescherming.

1. Plaats geen vingers, lichaamsdelen of componenten in het gebied van de vulplugafdichting wanneer de straalmachine onder druk staat. Als u lichaamsdelen niet uit het gebied van de vulplug houdt, kan dit leiden tot ernstig letsel.
2. Overschrijd de maximale werkdruk van 125 PSI niet. Als de maximale werkdruk niet onder de 125 PSI wordt gehouden, kan de straalmachine barsten, wat de dood of ernstig letsel tot gevolg kan hebben.
3. Iedereen in het explosiegebied, inclusief de operator van de apparatuur, moet een door de NIOSH goedgekeurd ademhalingstoestel met luchttoevoer correct gebruiken en onderhouden, zelfs nadat het stralen is gestopt. Schadelijk stof kan lange tijd in de lucht blijven hangen nadat het stralen is gestopt, waardoor letsel of de dood kan ontstaan.
4. Voordat u de drukblaster gebruikt: Zet een veiligheidsbril en handschoenen op, die door NIOSH zijn goedgekeurd. ademhalingsapparaat. Draag deze beschermende artikelen altijd tijdens het gebruik en tijdens het onderhoud van uw straalmachine. Hoewel er een beschermkap is meegeleverd om u te beschermen tegen rondvliegende onderdelen terwijl u de machine gebruikt, biedt de kap geen bescherming tegen door de lucht verspreide deeltjes. Iedereen moet een goed onderhouden ademluchttoestel met luchttoevoer gebruiken

explosief.

1. Gebruik dikke handschoenen om uw handen te beschermen.
2. Gebruik bordjes om te voorkomen dat overspray iemand raakt of iets anders, omdat het stof een lange afstand zal afleggen. Schiet in een grote open ruimte om de accumulatie van schurend materiaal in de omliggende gebieden te minimaliseren.
3. Trek de mediatank niet aan de schuurmiddelslang rond en laat de tank niet omvallen, omdat een fitting kan breken, waardoor de machine onveilig wordt. Media en lucht onder 125 PSI hebben een zeer hoge destructieve kracht. Laat een apparaat nooit onder druk staan of onbeheerd achter. Als er zich een noodsituatie voordoet, zoals een exploderende slang, schakel de machine onmiddellijk uit.
4. Laat de lucht uit de tank lopen via de inlaatklep en schakel eerst de stroom uit bij onderhoud of reiniging van welke aard dan ook. Bij het verwijderen van de spuitmond is voorzichtigheid geboden, omdat er nog steeds luchtdruk in de slang kan zitten als het mondstuk verstopt is.
5. Voer voor een veilige werking het aanbevolen preventieve onderhoud uit aan de blastertank, afstandsbediening en accessoires. Vervang eerst alle versleten onderdelen voordat ze falen. Onmiddellijke vervanging van versleten onderdelen is vereist; het niet vervangen van versleten onderdelen kan leiden tot blootstelling van de bediener of omstanders aan hogesnelheidsmedia en perslucht, wat ernstig letsel kan veroorzaken.
6. Gebruik geen bijtende materialen van welk type dan ook in de unit. Gebruik alleen schoon en droog medium.
7. Splits geen schurende slang. De las zal snel verslijten en kan met geweld media over de omgeving spuiten. Een versleten straalslang kan plotseling kapot gaan door te barsten; koppelingen en mondstukhouders kunnen de versleten slang mogelijk niet goed vasthouden, waardoor deze eronder druk kan afblazen. Perslucht en schuurmiddel die ontsnappen uit een gesprongen slang, of een losgekoppelde koppeling of mondstukhouder, kunnen ernstig letsel veroorzaken.
8. Lassen, slijpen of boren op de straalmachine kan het vat van de straalmachine verzwakken. Persluchtdruk kan een verzwakte straalmachine doen scheuren, wat de dood of ernstig letsel tot gevolg kan hebben. Lassen, slijpen of boren op het vat van de straalmachine, zonder een National Board R-stempel, vervalt de ASME- en National Board-certificering, indien van toepassing.
9. Plaats de machine altijd zo dat de uitlaat van de machine af wijst van voorwerpen of personen. Houd afstand van het pad waar het schuurmiddel naar buiten komt. Het kan naar buiten komen

met hoge snelheid. De impact van het naar buiten tredende schuurmiddel kan ernstig letsel veroorzaken.

1. Gebruik geen elektrische adapters die de aardpen op 115 voltstekkers elimineren. Als de machine niet goed is geaard, kan dit elektrische schokken en schade aan apparatuur veroorzaken. Om de mogelijkheid van statische elektriciteit en de daarmee samenhangende gevaren te helpen verkleinen, moet u de blast-machine altijd aarden.
2. Gebruik deze apparatuur niet op plaatsen waar dat mogelijk gevaarlijk is of waar ontvlambare gassen of vloeistoffen aanwezig zijn. Dit kan een explosie veroorzaken met ernstig letsel tot gevolg.
3. Door het gebruik van deze apparatuur kan statische elektriciteit ontstaan. Gebruik het niet binnen vijftien meter van explosieve, potentieel explosieve stoffen, of hun dampen, aangezien er een explosie kan optreden.
4. Vul de tank niet te vol met media. Vul hem niet tot minder dan 15 cm vanaf de bovenkant van de tank.
5. VOORDAT U DE TANK OPENT, laat u de luchtdruk op de tank ontsnappen. Om dit te doen, draait u de luchttoevoerklep (19) dicht en drukt u deze naar beneden en open de DEADMAN-klep (1) om de druk in de leiding te laten ontsnappen. Zorg ervoor dat de tankdrukmeter nul aangeeft en open vervolgens de tank.
6. BEHOUD DE JUISTE LUCHTDRUK, maximaal 110 PSI aanbevolen, de druk mag niet hoger zijn dan 125 PSI. Als de druk groter wordt dan 125 PSI, stop onmiddellijk met alle werkzaamheden en koppel de luchtcompressor los om de overdruk te verminderen. Onderzoek de druk van de blaster niet voordat de manometer nul aangeeft.

GEBRUIKSAANWIJZING

BEDIENINGSTECHNIEK:

1. Sluit de luchtslang aan op de luchtinlaatklep. De fabrikant raadt aan om een minimale inkomende luchtslang van 1/2" binnendiameter te gebruiken. Gebruik van een luchtslang kleiner dan 1/2" ID beperkt het luchtvolume en resulteert in een slechte werking van het apparaat. Vóór de injectie, zorg ervoor dat de luchtinlaatklep en de mondstukklep in de UIT-stand staan. Met de dodemansklep gesloten en de vulplug goed vastgedraaid, open de luchtinlaatklep waardoor lucht onder druk kan komen te staan. Het werkbereik van de unit is 40 tot 110 PSI. Opmerking: Voor de juiste keuze van de spuitmondjes, zie de spuitmondkeuzetabel op pagina 11.

Nadat u de juiste keuze van het mondstuk heeft gemaakt, plaatst u het mondstuk in de houderbasis. Plaats de sluitring opnieuw en schuif de borgmoer over het mondstuk en draai deze met de hand vast.

1. De Pressure Blaster is uitgerust met een uniek semi-automatisch optreksluitingsontwerp. De fabrikant beveelt een fijn schuurmiddel aan met een korrelgrootte die vergelijkbaar is met die van tafelzout. Dit verzekert een goede doorstroming en vermindert de kans op verstopping van de spuitmond. Wanneer u klaar bent om de container onder druk te zetten, trekt u de sluiting omhoog en schakelt u de binnenkomende lucht in. De interne luchtdruk zal de sluiting afdichten.
2. Terwijl de blaster onder druk staat en de straalregelklep aan de onderkant van de unit gesloten is, opent u de kogelkraan zodat er lucht door de omloopslang naar de basis van de unit kan stromen. Houd vervolgens de schuurmiddelslang vast bij de houderbehuizing van het mondstuk, waarbij het mondstuk van het apparaat en de bediener af is gericht, druk de dodemansklep snel volledig open en stel de regelklep aan de onderkant van de tank af om het schuurmiddel in de luchtstroom te laten ontsnappen. Open langzaam de regelklep totdat er schurend materiaal enigszins zichtbaar is. Zodra de doorstroomklep van de regelaar op de gewenste instelling is afgesteld, zijn verdere aanpassingen alleen nodig als u van schuurmateriaal verandert of als er een mondstuk met een andere ID wordt gebruikt.

Het te ver openen van de regelklep zal resulteren in een verstopte slang of mondstuk. Voor de beste prestaties moet de dodemansklep snel worden geopend en gesloten.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot gevolg hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om te voorkomen dat slangkoppelingen per ongeluk losraken.

Als er luchtslangkoppelingen van het opdraaibare type worden gebruikt, moeten deze worden vastgezet met veiligheidsborgpennen of -draden om te voorkomen dat ze per ongeluk loskomen terwijl ze onder druk staan. Het loskoppelen van de slang terwijl deze onder druk staat, kan ernstig letsel veroorzaken.

Voor gritstralen is een grote hoeveelheid lucht onder hoge druk nodig. De efficiëntie van uw straalmachine kan nadelig worden beïnvloed door het gebruik van een te kleine luchttoevoerslang, onvoldoende luchtdruk of een te grote luchttoevoerslang.

mondstuk.

Slang-ID Slanglengte Spuitmond-ID CFM (110 PSI)				Schurend gebruikPer uur
3/8”	50ft	3/32”	6	60 pond
3/8”	25ft	7/64”	12	100 pond
1/2”	50ft	1/8”	15	150 pond
1/2”	25ft	9/64”	20	200 pond

Wij raden aan dat een luchtdruk in het bereik van 60-110 PSI zorgt voor de beste resultaten.

SCHUURMIDDELEN IN DE TANK LADEN

1. Controleer of het schuurmiddel droog is en de dosering niet verstopt is in de klep (30), uitlaatpijp voor schuurmiddel (12), slang (21) of andere componenten.
2. Trek beschermende kleding aan, volledige capuchon en goedgekeurd door MSHA/NICOSH ademhalingstoestel.
3. Draai de luchttoevoerklep (31) naar de uit-positie (horizontaal).
4. Duw naar beneden om de DEADMAN-klep van het mondstuk (25) te openen.
5. Houd de manometer (9) in de gaten en zorg ervoor dat deze nuldruk aangeeft.
6. Verwijder de vuldop (4) van de bovenkant van de tank. 6.
7. Plaats de trechter (19) en giet het schuurmiddel in de trechter. Zorg dat er genoeg in de tank zit om de klus te klaren. Maar als dit een grote klus is, vul dan de tank slechts 3/4 vol, en herlaad indien nodig om het werk te voltooien.

TIPS: als de luchtvochtigheid 90/100% is, zal de watervanger (9) niet alle water kunnen opvangen van het vocht in een 3/4 tank. Het is beter om de hoeveelheid schuurmiddel te verminderen, vaker te herladen en de sifon meer te openen. Dit zal de kans verminderen om de bodem van de tank of de leiding te verstoppen. 8. Sluit de vuldop (4) met de juiste hoeveelheid schuurmiddel in de tank.

1. Sluit de mondstukafsluitklep (30) en open de luchttoevoerklep (31).
2. Luister of er lucht lekt bij de vuldop terwijl u de tank onder druk begint te zetten van de compressor. Verhelp eventuele lekkages voordat u de compressor in gebruik neemt.

AANBEVELING LUCHTCOMPRESSOR

Volg deze richtlijnen om een efficiënte werking van uw luchtcompressor mogelijk te maken: Gebruik een kleiner mondstuk om de vraag naar lucht te regelen.

1. Niet continu stralen. Stop regelmatig met het stralen om dit mogelijk te maken de compressor af te laten koelen.
2. Geen enkele compressor is ontworpen om constant op vol toerental te draaien. Gebruik 70% van het nominale vermogen. Gebruik een luchtslang van minimaal 1/2 inch of een metalen leiding van uw luchtcompressor naar de blaster. Als uw
3. De compressor creëert een overmatige hoeveelheid vocht, wij adviseren het gebruik van een waterafscheider of een vochtafscheider. Open de ontluchter totdat het water langzaam en continu naar buiten stroomt.
4. De luchtcompressor moet op de bodem van de voorraadtank worden afgetapt via een aftapkraan en moet dagelijks worden afgeblazen. Het is niet ongebruikelijk om bij een hoge luchtvochtigheid drie of vier liter water per dag uit de voorraadtank te laten lopen. Een extra voorraadtank zal helpen.
5. Houd stof en media die vrijkomen bij het stralen weg van de luchtcompressor-eenheid. Houd u aan de maximale luchtdrukvereisten voor de blaster en stel uw compressor in om binnen deze limieten te werken, of gebruik een drukregelklep om de luchtdruk tot het juiste bereik te verlagen.

SCHUREND (MEDIA)GEBRUIK

1. Als er vocht in de media zit, zal dit uiteindelijk de blastertank beschadigen wanneer het systeem is aangesloten. Houd de media en de compressorlucht droog om dit probleem te voorkomen.
2. Als het medium vochtig is, zeef het en droog het voordat u het gebruikt.
3. Laat na het stralen geen media in de tank achter, omdat dit vocht kan absorberen en de straalprestaties kan verslechteren.
4. Bewaar media op een droge plaats; houd media van de grond of betonnen vloeren. Zet het op een houten steun.
5. Als de luchtvochtigheid te hoog is, is het wellicht niet aan te raden om op dat moment te stralen.
6. Overweeg het gebruik van verschillende kwaliteiten of verschillende soorten media om dit te voorkomen:

het verstoppen van de spuitmonden door een hoog vochtgehalte.

7. Gebruik geen zand.

Waarschuwing!

Vul het drukvat niet tot binnen 15,5 cm van de bovenkant van het drukvat. Als tijdens het gebruik per ongeluk een slang wordt losgekoppeld, kunnen er mediasprays ontstaan. Voorkom dit.

Zie ademhalingsgerelateerde WAARSCHUWINGEN aan het begin van de handleiding.

Zwarte schoonheid

Black Beauty wordt gebruikt wanneer verf en roest verwijderd moeten worden van staal, zoals carrosserieën, tanks of zware machines. Black Beauty is superieur aan silica omdat het slechts 0,1% vrij silica bevat, sneller snijdt, kan worden hergebruikt, is vochtvrij en zal geen vocht opnemen of absorberen.

Stalen korrel

Staalgrit snijdt extreem snel door roestig metaal en moeilijk te verwijderen verf. Staalgrit is populair omdat het een zeer gladde afwerking achterlaat. Het is ook qua prijs vergelijkbaar met de meeste andere speciale schuurmiddelen. Staalgrit wordt aanbevolen in terugwinningssystemen of kasten.

Glazen kraal

Glaskralen worden gebruikt om een satijnen of matte afwerking te creëren. Glaskralen worden aanbevolen in terugwinningssystemen of kasten.

Aluminiumoxide

Aluminiumoxide is een hoogwaardig schuurmiddel dat scherper is dan zand (niet aanbevolen) en snijdt twee keer zo snel als zand. Het laat een gladde textuur achter zonder pitjes. Aluminiumoxide is ruwer dan glaskralen en kan ook steeds opnieuw worden gebruikt. Het is een van de meest economische schuurmiddelen die je kunt gebruiken en kan worden gebruikt in alle terugwinningssystemen of kasten.

Kunststof korrel

Hoofdzakelijk gebruikt voor het strippen van aluminium en glasvezel. Ideaal voor het verwijderen van verf, lichte oxidatie en oppervlakteroest. Aanbevolen voor gebruik in straalcabines omdat er heel weinig stof ontstaat. Werkt snel, gaat lang mee en vergroot de zichtbaarheid binnen de kast.

TIPS VOOR HET OPLOSSEN VAN PROBLEMEN

PROBLEEM/OORZAAK	MOGELIJKE OPLOSSING
Stijgende explosiestroom:
Luchtdruk te laag	Zie "Gebrek aan luchtdruk"
Te veel media	Pas de mediaklep aan
Overmatig mediagebruik:
Mediaklep te ver open	lets sluiten
Luchtdruk te laag	Controleer de manometer
Verstopping en verstopping van de straalstroom:
Puin in de media	Opschonen en screenen
Mediaformaat te groot	Gebruik een kleinere korrelgrootte
Mondstuk pluggen	Gebruik een groter mondstuk
Mondstuk pluggen	Pas de mediaklep aan
Natte media	Droge media, voer water uit de lucht af
Vocht in schurende media:
Natte media	Verander of gebruik droge media
Water in de lucht	Water uit luchtvaartmaatschappijen afvoeren
Water in reservoir	Leegmaken, uitdrogen en opnieuw vullen
Vochtig weer:
Matige luchtvochtigheid	Houd media zo droog mogelijk
Matige luchtvochtigheid	Gebruik een droger of vocht scheidingsteken
Hoge luchtvochtigheid	Vermijd die gebruiksperiode als mogelijk
Overbelaste compressor:
Compressor te klein	Beperk de gebruikte tijd
Mondstukmaat te groot	Gebruik een kleiner formaat
Er zijn te veel lekkages in de leidingen	Sluit de leidingen af en draai ze vast
Gaten in schuurmiddelslang	Vervang de slang
Luchtfilter op compressor verstopt	Schoon
Gebrek aan luchtdruk:
Compressor te klein	Gebruik een kleiner mondstuk
Toevoerkleppen staan niet op volle stand	Kleppen openen
Mondstukmaat te groot	Gebruik een kleiner formaat
Lekkages in sanitair	Sluit de leidingen af en draai ze vast
Gaten in schuurmiddelslang	Vervang de slang
Luchtfilter op compressor verstopt	Reinig filter
	Pakking reinigen of vervangenUrethaanpa
Gebrek aan schurende stroom:
Blastertank leeg	Vul tank
Vocht in media	Droge media
Niet genoeg luchtdruk	Controleer systeem
Schuurslang geknikt	Slang rechttrekken
Puin in de media	Media reinigen of zeven

ONDERHOUD

WAARSCHUWING!

Als u het volgende niet in acht neemt voordat u onderhoud uitvoert, kan dit leiden tot ernstig letsel of de dood veroorzaken door het plotseling vrijkomen van perslucht:

- Maak de straalmachine drukloos. • Koppel de

voeding los. • Vergrendel en label de

persluchttoevoer. Ontlucht de luchttoevoerleiding naar het

straalpistool.

Onmiddellijke vervanging van versleten onderdelen is vereist. Vervanging van versleten onderdelen is mislukt.

Versleten onderdelen kunnen de bestuurder of omstanders blootstellen aan hoge snelheden. Media en perslucht kunnen de dood of ernstig letsel veroorzaken.

Lekkages rond koppelingen en mondstukhouders duiden op versleten of loszittende fittingen. Mondstukhouders en koppelingen die niet strak op de slang passen,

spuitdoppen die niet goed in de spuitdophouders passen, kunnen losraken terwijl ze onder druk staan. Impact van mondstukken, koppelingen, slangen of schuurmiddelen en onderdelen

die losgekoppeld zijn terwijl ze onder druk staan, kan ernstig letsel veroorzaken. Om een lange en efficiënte levensduur te garanderen, is het zeer

aanbevolen om de volgende procedures te volgen:

1. Periodiek (na 5-6 maanden matig gebruik of na 10-15 uur gebruik).

Bij zwaar industrieel gebruik vervang alle slangadapters die bedoeld zijn voor schurende stroming. Gebruik alleen.

1. Vervang het rubberen afdichtingsblok na 7-10 uur gebruik om de juiste afsluiting te onderhouden.
2. Controleer de schuurslang als deze vaak begint te slingeren of media of lucht lekt rond de slang of het handvatgebied.
3. Vervang het mondstuk wanneer het versleten is naar de volgende grotere maat.
4. Controleer de urethaanpakking in de optreksluiting als er lucht lekt te ver uit de opening (zorg ervoor dat de pakking vrij is van media).

ANDERE ONDERHOUDSITEMS

1. U moet er alles aan doen om uw luchtcompressor tegen eventuele schade te beschermen die het kan oplopen door uw straalwerkzaamheden. Uw beste optie

is om de compressor tegen de wind in te houden van het straalmiddel, en de

Hoe groter de afstand tussen hen, hoe beter. Anders dan dat, zou je dat moeten doen

ga door met de standaardonderhoudsprocedures voor de compressor.

Sommige onderdelen van de straalmachine zullen veel sneller slijten

1. andere, de onderdelen die nauwlettend aandacht nodig hebben, dragen het lucht/

schuurmiddelmengsel, beginnend met de schuurmiddelslang (21) en doorlopend door de metalen vullingen,

DEADMAN-klep (25) en de keramische sproeiers (27).

1. Als zich in een van deze onderdelen luchtlekken voordoen, moet u alle werkzaamheden En

stopzetten en uitzoeken wat er gerepareerd of vervangen moet worden. Als het nieuw is, het schuurm

slang (21) heeft 2 koordstapels en de muren zijn 1/4" dik. Net als de binnenkant

diameter wordt geschuurd, deze wand wordt dunner en dunner. Een manier om de slang en andere door het stralen aangetaste onderdelen te inspecteren, is door beschermende kleding aan te trekken. Breng vervolgens het systeem onder druk en sluit het mondstuk en sluit de klep af (31). Luister naar luchtlekken, repareer eventuele lekkages voordat u het apparaat gebruikt. U kunt ook plaatsen in de slang ontdekken waar de wand erg dun wordt. Deze verschijnen als blaren in de slang; als u zo'n blaar vindt, zorg dan onmiddellijk voor een nieuwe slang. Als die blaar breekt, komt het schuurmiddel uit de zijkant van de slang.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Sanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
