MANUALE UTENTE FF-Q901 Vevor

Supporto tecnico e certificato di garanzia elettronico www. vevor. com/supporto

SERBATOIO SABBIATRICE ABRASIVA

MODELLO: FF-Q901

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

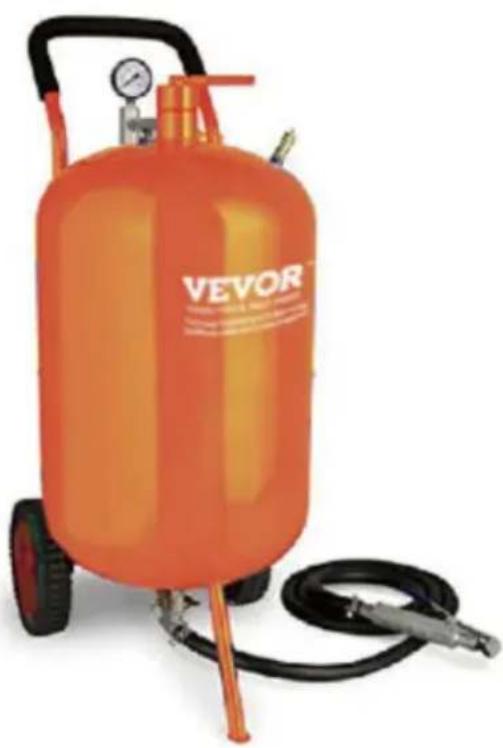

SABBIATRICE ABRASIVA

CISTERNA

MODELLO: FF-Q901

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www. vevor. com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI durante il lavoro con strumenti e attrezzature.
	Indossare una protezione per gli occhi.
	Indossare protezioni per le orecchie.
	Indossare guanti protettivi.
	La conformità è una certificazione di sicurezza CE e Regno Unito.

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per essere sicuro che tu possa

utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima

funzionamento e conservarlo adeguatamente per riferimento futuro. Per favore assicurati di leggere

le precauzioni e le norme di sicurezza riportate in questa pagina per garantire un utilizzo sicuro. Questo

Il manuale descrive le avvertenze e le precauzioni di sicurezza, il funzionamento, la

manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo

il manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi.

Cautela e buon senso non sono incorporati in questo prodotto, poiché crediamo

che gli usi saranno conformi a questi codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.

2. Osservare le condizioni dell'area di lavoro. Non utilizzare le macchine in ambienti umidi o bagnati

posizioni. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non usare

prodotto in presenza di gas o liquidi infiammabili.

1. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro, non

permettere loro di maneggiare macchine, utensili o prolunghe.

1. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto

posizione per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata

bambini.

1. Utilizza lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o attaccamento a svolgere il lavoro di uno strumento industriale più grande. Ce ne sono alcuni applicazioni per le quali questo strumento è stato progettato. Farà il lavoro meglio e in modo più sicuro alla velocità prevista. Non modificare questo strumento e non utilizzare questo strumento per uno scopo per il quale non è stato previsto.

2. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli come potrebbero essere intrappolati nelle parti in movimento.

Lo sono gli indumenti protettivi, elettricamente non conduttivi e le calzature antiscivolo consigliato durante il lavoro. Indossare una copertura per capelli restrittiva per contenerli a lungo capelli.

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre una protezione antiurto approvata ANSI occhiali.

2. Conservare gli strumenti con cura. Ispezionare periodicamente i cavi dell'utensile e se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere mantenuti sempre puliti, asciutti e privi di olio e grasso. Per favore spegnere e scollegare prima della manutenzione e della pulizia.

3. Evitare avviamenti involontari. Si prega di spegnere la fonte d'aria quando non è in uso utilizzo.

4. Stai attento. Guarda cosa stai facendo, usa il buon senso. Non utilizzare qualsiasi strumento quando sei stanco.

5. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte appare danneggiato deve essere controllato attentamente per determinare che lo sia funzionare correttamente ed eseguire la funzione prevista. Verificare l'allineamento e legatura di parti mobili; eventuali parti rotte o dispositivi di montaggio; E qualsiasi altra condizione che possa compromettere il corretto funzionamento. Qualsiasi parte lo sia danneggiato deve essere adeguatamente riparato o sostituito da un tecnico qualificato. Non utilizzare lo strumento se uno qualsiasi degli interruttori non si accende e spegne correttamente.

6. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo pezzi di ricambio identici. L'uso di qualsiasi altra parte annullerà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile.

7. Non utilizzare l'utensile sotto l'effetto di alcol o droghe. Leggi le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i riflessi sono compromessi durante l'assunzione di farmaci. Se c'è qualche dubbio, non farlo

utilizzare lo strumento.

1. Manutenzione. Per la vostra sicurezza, è necessario eseguire la manutenzione regolarmente da un tecnico qualificato.
2. Non utilizzare mai la macchina in prossimità di materiali infiammabili.
3. NON immergere l'apparecchio in acqua o altro liquido.
4. Questo prodotto non può essere utilizzato per altri scopi. Non adatto a uso commerciale. SOLO PER USO INTERNO.
5. Non utilizzare alcool, benzina, ecc. come refrigerante.
6. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entrando nell'area di lavoro è necessario indossare i dispositivi di protezione individuale.

Frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero volare via e causare lesioni oltre le immediate vicinanze dell'area operativa.

1. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme a meno che non siano supervisionati da una persona responsabile per garantire che possano utilizzare apparecchio in modo sicuro. I bambini piccoli dovrebbero essere sorvegliati per assicurarsi che non giocare con l'apparecchio. I bambini e gli animali domestici dovrebbero stare lontani il prodotto.

2. NON PULIRLO CON NESSUN MATERIALE ABRASIVO.

3. Non lasciarlo mai incustodito durante l'uso.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in le istruzioni discusse in questo manuale di istruzioni non possono coprire tutto possibili condizioni e situazioni che potrebbero verificarsi. Dev'essere inteso dall'operatore che sono il buon senso e la cautela fattori che non possono essere integrati in questo prodotto, ma devono essere forniti dall'operatore dello strumento.

AVVERTENZA RISCHIO PER LA SALUTE

AVVERTIMENTO!

Non utilizzare una pistola a pressione ALLSOURCE finché non hai letto questo manuale e di comprenderne il contenuto e le avvertenze. Questi avvertimenti sono inclusi per la salute e la sicurezza dell'operatore e di coloro che si trovano nella immediate vicinanze. Conservare questo manuale per riferimento futuro. Polvere creata da levigatura, segatura, molatura, perforazione e altro

le attività di costruzione possono contenere sostanze chimiche note per causare cancro, difetti congeniti o altri danni riproduttivi e malattie respiratorie. Alcuni esempi di sostanze chimiche includono: • Piombo da

vernici a base di piombo • Silice

cristallina da mattoni, cemento e altri prodotti per muratura Arsenico e cromo da sostanze chimiche legname trattato Il rischio derivante da queste

esposizioni varia a seconda della frequenza con cui si esegue questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: Lavora in un'area ventilata e lavora con attrezzature di sicurezza approvate, come le maschere antipolvere appositamente progettate per filtrare le particelle microscopiche. • La sabbiatura abrasiva produce polvere nociva. Tutti coloro che si trovano nell'area di sabbiatura devono indossare un respiratore ad adduzione d'aria approvato dal NIOSH adeguatamente montato e sottoposto a corretta manutenzione.

SILICOSI E ALTRE POLVERIAVVERTENZE:

Respirare la polvere della sabbia silicea può causare silicosi, una malattia polmonare mortale. Respirare la polvere durante le operazioni di brillamento può anche causare asbestosi e/o altre malattie gravi o mortali. Chiunque esegua operazioni di sabbiatura, chiunque maneggi o utilizzi supporti contenenti sostanze tossiche o supporti con più dell'1% di silice cristallina e chiunque si trovi nell'area della polvere deve utilizzare un respiratore per sabbiatura abrasivo alimentato ad aria e ben mantenuto, approvato dal NIOSH. La polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo dopo la cessazione dell'attività di sabbiatura, causando lesioni gravi o mortali.

Prima di rimuovere il respiratore, utilizzare uno strumento di monitoraggio dell'aria per determina se l'atmosfera è sicura da respirare. Contattare l'ufficio OHSA o NIOSH locale per determinare il respiratore adatto alla propria applicazione particolare.

I respiratori ad adduzione d'aria non rimuovono né proteggono dal monossido di carbonio (CO) o da qualsiasi altro gas tossico. Utilizzare un dispositivo per la rimozione del monossido di carbonio e un dispositivo di monitoraggio con il respiratore per garantire una qualità dell'aria di grado D. Seguire tutti gli standard OSHA applicabili e il regolamento OSHA 1910.134(d).

CONSERVA QUESTE ISTRUZIONI

Queste istruzioni saranno necessarie per le istruzioni di sicurezza, le procedure operative, l'elenco delle parti e la garanzia. Metterli in un luogo sicuro e asciutto

luogo per riferimento futuro.

IMPORTANTI ISTRUZIONI DI SICUREZZA

ATTENZIONE: quando si utilizzano strumenti come il compressore d'aria, se alimentato da motore elettrico o motore a benzina, precauzioni di sicurezza di base essere sempre seguite per ridurre il rischio di incendio, scossa elettrica e lesione personale. Dovresti rivedere le istruzioni di sicurezza per la tua aria compressore prima di iniziare la sabbiatura abrasiva con questo utensile.

PARAMETRI DEL PRODOTTO

Volume del serbatoio	5 galloni
Pressione lavorativa	60-110PSI
Consumo d'aria:	6-25 cm3
Capacità abrasiva consigliata: 10,5	L

Attenzione:

1. Non utilizzare accessori che non siano specificatamente progettati e consigliato dal produttore dell'utensile.
2. Scaricare l'acqua dal compressore d'aria prima dell'uso per garantire che l'aria sia asciugare ed evitare grumi abrasivi (supporti), altrimenti non funzionerà.
3. Uno degli ugelli in ceramica è stato installato sul prodotto.

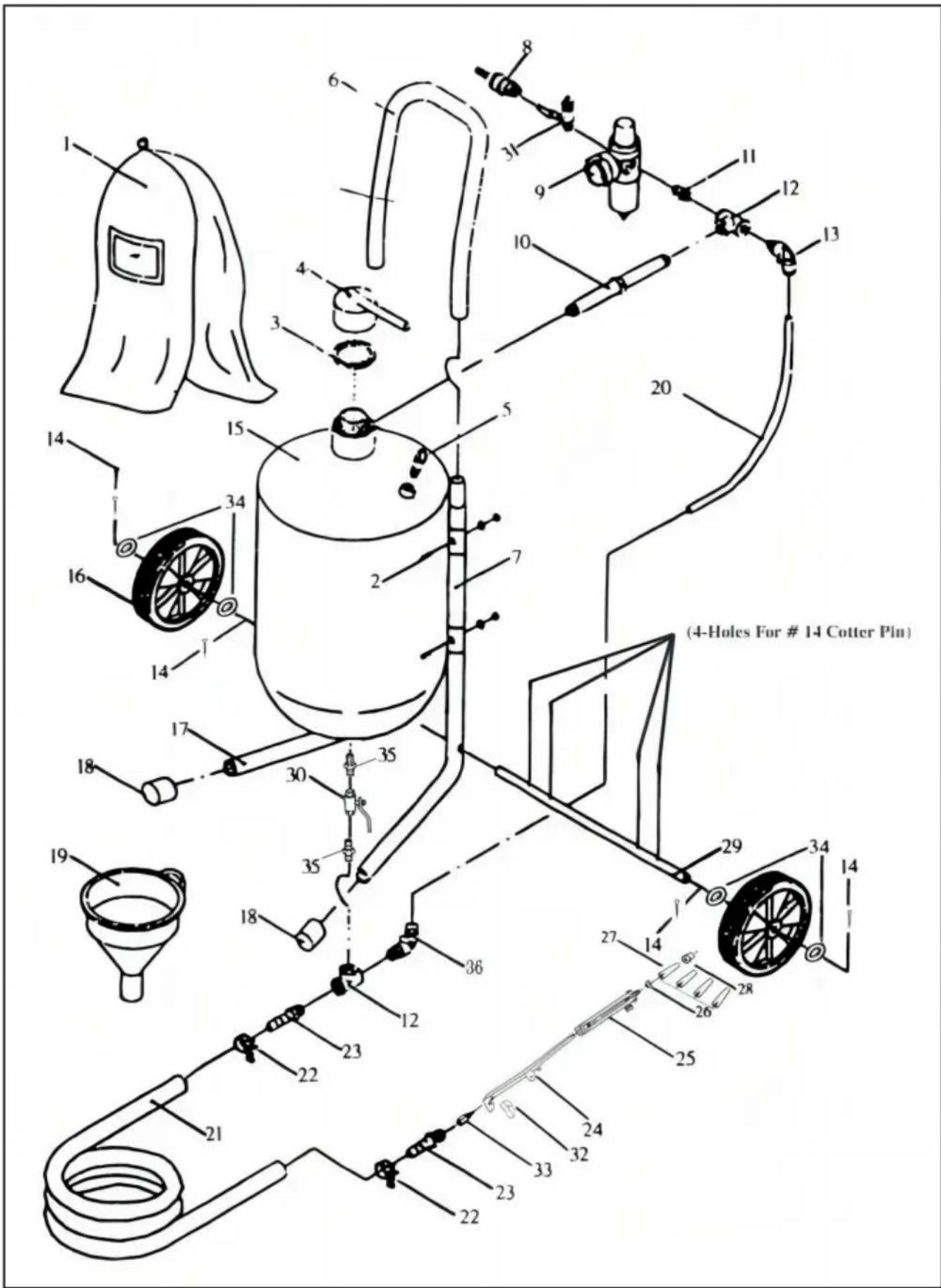

ELENCO DELLE PARTI

(4-Holes For # 14 Cotter Pin)

ELENCO DELLE PARTI
Parte n	Descrizione	Qtà N.	parte	Descrizione	Qtà
1	Cappuccio	1	18	Tappo per l'estremità della gamba	2
2	Vite	4	19	Imbuto	1
3	O-ring	1	20	Tubo dell'aria	1
4	Tappo del serbatoio	1	21	Tubo abrasivo	1
5	Valvola di sicurezza	1	22	Fascetta	2
6	Manubrio	1	23	Adattatore per tubo	2
7	Gamba sinistra	1	24	Gruppo grilletto	1
8	Connettore	1	25	Uomo morto Maniglia	1
9	Pressione dell'aria Regolatore	1	26	Guarnizione in gomma	1
10	Tubo comune	1	27	Ugello in ceramica	4
11	Connettore per capezzolo	1	28	Dado anteriore	1
12	Collettore di aspirazione	2	29	Asse	1
13	Connettore Elbow 2		30	Abrasivo Valvola dosatrice	1
14	Coppiglia	4	31	Valvola a sfera	1
15	Cisterna	1	32	Blocco sigillante	1
16	Ruota	2	33	Valvola uomo morto adattatore	1
17	Gamba destra	1	34	Rondella	4
			35	CAPEZZOLO CONNETTORE	2

1. Prestare particolare attenzione al TUBO ABRASIVO (#21), l'UOMO MORTO VALVOLA (#25) e UGELLO (#27) poiché si consumeranno molto di più velocemente rispetto agli altri pezzi.
2. Il TUBO ABRASIVO deve essere sostituito quando le sue pareti laterali presentano perdite o mostrare vescicole sulla superficie. Non utilizzare se si verifica uno di questi problemi presente.

NOTE DI INSTALLAZIONE

1. Smaltire attentamente tutti i sacchetti di plastica e tenerli lontani bambini e animali domestici.
2. Controllare tutti i componenti forniti in base all'elenco in questo manuale.Assicurarsi di avere tutte le parti elencate.
3. Pur prestando particolare attenzione durante la fabbricazione di questo prodotto, è necessario prestare attenzione durante il processo di assemblaggio per evitare di graffiarsi da spigoli vivi.
4. Indossare occhiali protettivi e guanti protettivi durante il montaggio e utilizzo.
5. Il prodotto deve essere posizionato su una superficie piana.

ISTRUZIONI DI MONTAGGIO

1. Fare riferimento al disegno per il passaggio 1, assemblaggio del collettore di aspirazione (12). Innanzitutto, collegare il manometro (9) alla parte superiore del collettore di aspirazione. girando l'indicatore in modo che sia visibile dalla parte superiore del serbatoio.

Successivamente, collegare la valvola di strozzamento (31) alla parte inferiore del collettore. connettore del capezzolo, alla valvola di strozzamento. Collegare il tubo di giunzione(10) al collettore.

1. Fare riferimento al disegno per il passaggio 2, per montare il filtro del sifone (9) il connettore del capezzolo (11) è avvitato su ciascun lato del filtro. Da un lato, collegare la valvola di alimentazione dell'aria (31), al connettore del capezzolo (10), quindi collegare il connettore maschio/femmina (8) all'altro lato dell'alimentazione dell'aria valvola. Quando sei pronto per utilizzare la sabbiatrice abrasiva, il tubo dell'aria da il compressore si fisserà al connettore maschio/femmina(8).

2. Posizionare il serbatoio (15) su un tavolo con i quattro fermagli verso l'alto. Fare riferimento al disegno per la fase 3. Avvitare il filtro del sifone (9) e le sue parti nel foro sul lato del collettore di aspirazione. Quindi avvitare l'estremità aperta del tubo di giunzione (10) con collettore di aspirazione (12) e manometro (9) fissati nel foro filettato sul lato del tubo di riempimento sulla parte superiore del serbatoio. Ancora una volta, sii assicurarsi che il collettore e il manometro siano verticali.

3. Fare riferimento al disegno per la fase 4, montaggio della valvola di uscita dell'abrasivo nel foro sul fondo del serbatoio; Attacca quattro parti, in ordine: Capezzolo connettore(11); valvola di dosaggio abrasivo(30); connettore del capezzolo (11) e il tubo uscita abrasivo(12).

4. Fare riferimento al disegno per il passaggio 5, montaggio della valvola UOMO PRESENTE dell'ugello (25). In questo processo di assemblaggio, tu| Selezionerò uno dei quattro ugelli (27). Questa non è una selezione permanente, poiché è possibile modificare gli ugelli in base il lavoro che viene svolto. Avvitare l'adattatore (23) nell'ugello DEADMAN valvola (25). Avvitare la guarnizione (26) nel connettore del capezzolo, quindi aggiungere a ugello (27) e il dado cieco dell'ugello (28).

5. Fare riferimento al disegno del punto 6, per collegare il dosaggio dell'abrasivo gruppo valvola e l'assemblaggio.

Far scorrere le due fascette stringitubo (22) su ciascuna estremità del tubo abrasivo (21) premere un'estremità del tubo sopra il raccordo sul tubo di uscita dell'abrasivo(12) e l'altra estremità sopra l'adattatore (23). Entrambe le estremità del tubo devono essere saldamente seduto sui capezzoli. Far scorrere le fascette stringitubo lungo il tubo fino a ciascun nipplo e stringere i morsetti molto saldamente.

1. Fissare i due manubri (06) al serbatoio utilizzando quattro viti a testa cilindrica (02) e quattro rondelle e quattro dadi esagonali. Nota: mantenere le estremità della curva della maniglia in su.

2. Individuare l'asse (29) e farlo scorrere attraverso i fori ai lati del manubrio (06). Posizionare una ruota (16) su ciascuna estremità dell'asse e fissarla quindi in posizione con le coppiglie (14) e la rondella (34)

3. Inserire il piedino fisso (17) sul raccordo posto sul fondo della vasca vicino il bordo. Usa l'ultima coppiglia (14) per tenere il piede sul serbatoio.

4. Prima di iniziare le operazioni ripercorrere ogni connessione, raddoppiandola controllando per assicurarsi che tutti siano serrati e posizionati correttamente.

AVVERTIMENTO!

Scollegare il tubo mentre l'unità è sotto pressione potrebbe causare lesioni gravi o mortali. Utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti dei giunti per evitare chi raccordi dei tubi si disconnettano accidentalmente.

Se si utilizzano raccordi per tubi dell'aria di tipo twist-on, questi devono essere fissati con perni o fili di sicurezza per evitare la disconnessione accidentale mentre sono sotto pressione. Lo scollegamento del tubo mentre è sotto pressione potrebbe causare gravi lesioni.

PROCEDURE DI SICUREZZA PER GLI SABBIATORE A PRESSIONE

ATTENZIONE: LEGGERE NELLA LORO PROCEDURE DI SICUREZZA TUTTE LE PARTI DELLE ISTRUZIONI PER L'USO SONO ALL'INTERNO QUESTE AVVERTENZE.

Queste procedure non intendono essere esaustive a causa delle numerose variabili nel campo della sabbiatura abrasiva. Pertanto, INSISTIAMO che le mani, le orecchie, la bocca, il naso e gli occhi siano sempre coperti con un'adeguata protezione di sicurezza.

1. Non posizionare le dita, qualsiasi parte del corpo o qualsiasi componente nell'area della guarnizione del tappo di riempimento quando la granigliatrice è pressurizzata. La mancata tenuta delle parti del corpo dall'area del tappo di riempimento provocherà gravi lesioni.
2. Non superare la pressione massima di esercizio di 125 PSI. Il mancato mantenimento della pressione massima di esercizio al di sotto di 125 PSI può causare lo scoppio della granigliatrio causando morte o lesioni gravi.
3. Tutti coloro che si trovano nell'area dell'esplosione, compreso l'operatore dell'attrezzatura, devono utilizzare e mantenere correttamente un respiratore ad aria approvato dal NIOSH, anche dopo la cessazione dell'esplosione. La polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo dopo la cessazione dell'attività di sabbiatura, causando lesioni o ma 4. Prima di utilizzare la pistola a pressione: indossare occhiali di sicurezza, guanti e prodotti approvati NIOSH. respiratore. Indossare sempre questi indumenti protettivi durante il funzionamento e la manutenzione della sabbiatrice abrasiva. Anche se viene fornito un cappuccio protettivo per proteggersi dalle parti volanti mentre si utilizza la macchina, il cappuccio non fornisce protezione dalle particelle sospese nell'aria. Chiunque deve utilizzare un respiratore ad aria compressa ben mantenuto

sabbiatura.

1. Utilizzare guanti spessi per proteggere le mani.
2. Utilizzare i tabelloni per evitare che gli spruzzi eccessivi colpiscano qualcuno o qualcos'altro perché la polvere viaggerà a lunga distanza. Fai esplodere in grande area aperta per ridurre al minimo l'accumulo di abrasivo nelle aree circostanti.
3. Non trascinare il serbatoio del fluido afferrandolo per il tubo abrasivo e non lasciarlo cadere poiché un raccordo potrebbe rompersi rendendo la macchina pericolosa. Mezzo e aria sotto 125 PSI hanno una forza distruttiva molto elevata. Non lasciare mai una bombola sotto pressione macchina incustodita. Se si verifica un'emergenza, ad esempio un'esplosione tubo, spegnere immediatamente la macchina.
4. Scaricare l'aria dal serbatoio attraverso la valvola di ingresso e scollegare prima l'alimentazione pulizia di manutenzione di qualsiasi tipo. Quando si rimuove l'ugello, prestare attenzione esercitato poiché la pressione dell'aria potrebbe essere ancora nel tubo se l'ugello è ostruito.
5. Per un funzionamento sicuro, eseguire la manutenzione preventiva consigliata serbatoio del blaster, unità remota e accessori. Sostituire prima tutte le parti usurate falliscono. È necessaria la sostituzione immediata dei componenti usurati. Guasto sostituire i componenti usurati potrebbe esporre l'operatore o gli astanti ai mezzi ad alta velocità e all'aria compressa, causando gravi danni infortunio.
6. Non utilizzare materiali corrosivi di alcun tipo nell'unità. Utilizzare solo pulito e asciutto media.
7. Non giuntare il tubo abrasivo. La giunzione si consumerà rapidamente e potrebbe spruzzare violentemente il prodotto sull'area circostante. Un tubo di sabbiatura usurato potrebbe farlo rompersi improvvisamente scoppiando, i giunti e i portaugelli potrebbero non esserlo afferrare adeguatamente i tubi usurati, provocandone la fuoriuscita pressione. Aria compressa e abrasivo che fuoriescono da un tubo scoppiato, oppure il raccordo o il portaugello scollegati potrebbero causare gravi lesioni.
8. Saldature, molature o perforazioni sulla granigliatrice potrebbero indebolirla nave. La pressione dell'aria compressa potrebbe indebolire la granigliatrice rompersi, provocando morte o lesioni gravi. Saldatura, molatura o perforazione sulla nave della macchina esplosiva, senza un timbro R del National Board annulla il ASME e certificazione nazionale, se applicabile.
9. Posizionare sempre la macchina in modo che la presa sia rivolta lontano da qualsiasi cosa oggetti o persone. Stare lontani dal percorso di uscita dell'abrasivo. Potrebbe venire

fuori ad alta velocità. L'impatto dell'abrasivo in uscita potrebbe causare gravi lesioni.

1. Non utilizzare adattatori elettrici che eliminino il polo di terra sul 115
   spine di volt. La mancata messa a terra corretta della macchina può causare lesioni scosse elettriche e danni alle apparecchiature. Per contribuire a ridurre la possibilità di elettricità statica e rischi correlati, mettere sempre a terra la granigliatrice.
2. Non utilizzare questa attrezzatura in nessuna area che potrebbe essere considerata pericoloso o in presenza di gas o liquidi infiammabili. Inosservanza di questa norma pertanto potrebbe verificarsi un'esplosione con conseguenti lesioni gravi.
3. L'uso di questa apparecchiatura può creare elettricità statica. Non farlo

Utilizzare entro cinquanta piedi da sostanze esplosive, potenzialmente esplosive o i loro vapori poiché potrebbe verificarsi un'esplosione.

1. Non riempire eccessivamente il serbatoio con il materiale. Non riempire fino a 6 pollici dalla parte superiore il serbatoio.
2. PRIMA DI APRIRE IL SERBATOIO, rilasciare la pressione dell'aria sul

serbatoio abrasivo. Per fare ciò, chiudere la valvola di alimentazione dell'aria (19) e spingerla verso il basso aprire la valvola UOMO PRESENTE (1), per rilasciare la pressione nella linea. Assicurarsi che il manometro della bombola indica zero, quindi aprire la bombola.

1. MANTENERE LA PRESSIONE DELL'ARIA CORRETTA, massimo 110PSI

consigliata, la pressione non deve superare i 125 PSI. Se la pressione supera

125PSI, interrompere immediatamente tutti i lavori e scollegare il compressore d'aria

ridurre la pressione in eccesso. Non indagare sulla pressione del blaster

problema finché il manometro non indica zero.

ISTRUZIONI PER L'USO

TECNICA OPERATIVA:

1. Collegare il tubo dell'aria alla valvola di ingresso dell'aria. Il produttore consiglia di utilizzare

tubo dell'aria in ingresso minimo con diametro interno di 1/2" Utilizzando un tubo dell'aria inferiore a 1/2"

L'ID limiterà il volume dell'aria e comporterà un funzionamento inadeguato dell'unità. Prima dell'iniezione

di aria, accertarsi che la valvola di ingresso dell'aria e la valvola dell'ugello siano in posizione OFF.

Con valvola uomo morto chiusa e tappo di riempimento ermetico, valvola di ingresso aria aperta

consentendo all'aria di pressurizzare. Il range operativo dell'unità è compreso tra 40 e 110 PSI. Nota:

Per la corretta selezione degli ugelli, fare riferimento alla tabella di selezione degli ugelli a pagina 11.

Dopo aver selezionato correttamente l'ugello, inserire l'ugello nella base del fermo. Posizionare nuovamente la rondella e far scorrere il dado di fermo sull'ugello e serrare a mano.

1. Il Pressure Blaster è dotato di un esclusivo design con chiusura pull-up semiautomatica. Il produttore consiglia un abrasivo di grana fine con granulometria simile a quella del sale da cucina. Ciò garantisce un flusso adeguato e riduce la possibilità di ostruzione dell'ugello. Quando sei pronto per pressurizzare il contenitore, alza la chiusura e attiva l'aria in entrata. La pressione dell'aria interna sigillerà la chiusura.

2. Con la valvola di regolazione del flusso della sabbiatrice pressurizzata e abrasiva alla base dell'unità chiusa, aprire la valvola a sfera consentendo all'aria di fluire attraverso il tubo di bypass alla base dell'unità. Quindi, tenendo il tubo dell'abrasivo tramite l'alloggiamento del fermo dell'ugello con l'ugello rivolto lontano dall'unità e dall'operatore, premere rapidamente la valvola Deadman completamente aperta e regolare la valvola di regolazione alla base del serbatoio per spurgare l'abrasivo nel flusso d'aria. Aprire lentamente la valvola di regolazione finché il materiale abrasivo non viene eliminato. leggermente visibile. Una volta regolata la valvola di flusso del regolatore sull'impostazione desiderata, un'ulteriore regolazione dovrebbe essere necessaria solo quando si cambia il tipo di materiale abrasivo o quando si utilizza un ugello con un IDis diverso. L'apertura eccessiva della valvola del regolatore provocherà l'ostruzione del tubo o dell'ugello.

Per ottenere prestazioni ottimali, la valvola Deadman deve essere aperta e chiusa rapidamente.

AVVERTIMENTO!

Lo scollegamento del tubo mentre l'unità è sotto pressione potrebbe causare lesioni gravi o mortali.

Utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti dei giunti per evitare che i raccordi dei tubi si disconnettano accidentalmente.

Se si utilizzano raccordi per tubi dell'aria di tipo twist-on, questi devono essere fissati con perni o fili di sicurezza per evitare la disconnessione accidentale mentre sono sotto pressione. Lo scollegament del tubo mentre è sotto pressione potrebbe causare gravi lesioni.

FABBISOGNO DI FORNITURA DI ARIA ABRASIVA

La sabbiatura abrasiva richiede un grande volume di aria ad alta pressione. L'efficienza della sabbiatrice abrasiva può essere influenzata negativamente dall'uso di un tubo di alimentazione dell'aria troppo piccolo, da una pressione dell'aria insufficiente o da un tubo troppo grande

ugello.

ID tubo Lunghezza tubo ID ugello		CFM (110 PSI)		Uso abrasivoAll'ora
3/8"	50 piedi	3/32"	6	60 libbre
3/8"	25 piedi	7/64"	12	100 libbre
1/2"	50 piedi	1/8"	15	150 libbre
1/2"	25 piedi	9/64"	20	200 libbre

Raccomandiamo che la pressione dell'aria nell'intervallo 60-110 PSI fornisca il migliori risultati.

1. Controlla l'abrasivo per assicurarti che sia asciutto e non ostruisca il dosaggio valvola (30), tubo di uscita dell'abrasivo (12), tubo flessibile (21) o altri componenti.
2. Indossare indumenti protettivi, cappuccio completo e approvati MSHA/NICOSH Respiratore.
3. Ruotare la valvola di alimentazione dell'aria (31) in posizione chiusa (orizzontale).
4. Spingere verso il basso per aprire la valvola UOMO PRESENTE dell'ugello (25).
5. Osservare il manometro (9) e assicurarsi che indichi una pressione pari a zero.
6. Rimuovere il tappo di riempimento (4) dalla parte superiore del serbatoio. 6.
7. Inserire l'imbuto (19) e versare l'abrasivo nell'imbuto. Essere sicuri di metterne abbastanza nel serbatoio per svolgere il lavoro da svolgere. Ma se questo è un grosso lavoro, riempi il file serbatoio pieno solo per 3/4 e ricaricare se necessario per completare il lavoro.

CONSIGLI: se l'umidità è del 90/100%, il sifone (9) non sarà in grado di intrappolare tutti dell'umidità in un serbatoio da 3/4. Meglio ridurre la quantità di abrasivo, carico

più frequentemente e svuotare il sifone più aperto. Ciò ridurrà il possibilità di intasamento del fondo del serbatoio o della linea. 8. con la giusta quantità di abrasivo nel serbatoio, chiudere il tappo di riempimento (4).

1. Chiudere la valvola di intercettazione dell'ugello (30) e aprire la valvola di alimentazione dell'aria (31).
2. Prestare attenzione alle perdite d'aria sul tappo del serbatoio mentre si inizia a pressurizzare il serbatoio dal compressore. Riparare eventuali perdite prima dell'uso.

RACCOMANDAZIONE COMPRESSORE D'ARIA

Per consentire un funzionamento efficiente del compressore d'aria, seguire queste linee guida:

Utilizzare un ugello di dimensioni più piccole per controllare la richiesta d'aria.

1. Non sabbiare continuamente. Interrompere periodicamente l'operazione di sabbiatura per consentirla il compressore per raffreddarsi.
2. Nessun compressore è progettato per funzionare costantemente al massimo numero di giri. Utilizzare il 70% di la potenza nominale. Utilizzare un tubo dell'aria da almeno 1/2" o una tubazione metallica per l'aria compressore al blaster. Se tuo
3. Il compressore crea una quantità eccessiva di umidità, noi si consiglia di utilizzare un sifone o un separatore di umidità. Aprire lo spurgo valvola fino a quando l'acqua fuoriesce lentamente e in modo continuo.
4. Il compressore d'aria deve essere scaricato sul fondo del serbatoio di alimentazione attraverso una valvola di scarico e deve essere spurgato quotidianamente. Non è insolito farlo scaricare tre o quattro litri d'acqua dal serbatoio di alimentazione in condizioni di elevata umidità giorno. Un serbatoio di rifornimento aggiuntivo aiuterà.
5. Tenere la polvere e i materiali creati dall'esplosione lontano dal compressore d'aria unità. Rispettare i requisiti massimi di pressione dell'aria per la sabbiatrice e impostare il compressore in modo che funzioni entro questi limiti oppure utilizzare una pressione valvola di regolazione per ridurre la pressione dell'aria all'intervallo appropriato.

UTILIZZO DI ABRASIVI (MEDIA).

1. Se è presente umidità nel mezzo, col tempo si danneggerà il serbatoio della sabbiatrice collegare il sistema. Per evitare ciò, mantenere il supporto e il compressore asciutti problema.
2. Se il supporto è umido, schermarlo e asciugarlo prima dell'uso.
3. Non lasciare il materiale nel serbatoio dopo la sabbiatura poiché potrebbe assorbirlo umidità e compromettere le prestazioni di sabbiatura.
4. Conservare i supporti in un luogo asciutto; tenere i supporti lontani dal terreno o dai pavimenti in cemento. Mettilo su un pattino di legno.
5. Se l'umidità è eccessivamente elevata, potrebbe non essere consigliabile spararla tempo.
6. Considerare l'utilizzo di gradi diversi o tipi diversi di media per prevenire

intasamento degli ugelli a causa dell'elevato contenuto di umidità.

1. Non utilizzare sabbia.

Avvertimento!

Non riempire il recipiente a pressione entro sei (6) pollici dalla parte superiore del nave. Se un tubo viene accidentalmente scollegato durante l'uso, è possibile che si verifichino spruzzi di liquidi verificarsi.

Vedere le AVVERTENZE relative alle vie respiratorie all'inizio del manuale.

Bellezza nera

Black Beauty viene utilizzato quando è necessario rimuovere vernice e ruggine acciaio, come carrozzerie, serbatoi o macchinari pesanti. La bellezza nera lo è superiore alla silice perché contiene solo lo 0,1% di silice libera, taglia più velocemente e può essere riutilizzato, è privo di umidità e non si accumula né assorbe umidità.

Graniglia d'acciaio

La grana in acciaio taglia estremamente velocemente il metallo arrugginito e la vernice è difficile da rimuovere. Steel Grit è popolare perché lascia una finitura molto liscia. È altresì paragonabile nel prezzo alla maggior parte degli altri abrasivi speciali. La grinta d'acciaio lo è consigliato nei sistemi di recupero o negli armadi.

Perle di vetro

La perla di vetro viene utilizzata per creare una finitura satinata o opaca. La perla di vetro lo è consigliato nei sistemi di recupero o negli armadi.

Ossido di alluminio

L'ossido di alluminio è un abrasivo di alta qualità più affilato della sabbia (non consigliato) e taglia due volte più velocemente della sabbia. Lascia una struttura liscia finire senza buchi. L'ossido di alluminio è più ruvido delle perle di vetro e può esserlo usato più e più volte. È uno degli abrasivi più economici che possiedi può essere utilizzato in qualsiasi sistema o armadio di recupero.

Graniglia di plastica

Utilizzato principalmente per rimuovere la vernice dall'alluminio e dalla fibra di vetro. Ottimo per rimuovere la vernice. Leggera ossidazione e ruggine superficiale. Si consiglia l'uso di cabine di sabbiatura perché crea pochissima polvere. Funziona rapidamente, dura a lungo e aumenta la visibilità all'interno dell'armadio.

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

PROBLEMA/CAUSA	POSSIBILE SOLUZIONE
Aumento del flusso d'urto:
Pressione dell'aria troppo bassa	Vedere "Mancanza di pressione dell'aria"
Troppi media	Regolare la valvola del fluido
Consumo eccessivo di media:
La valvola del fluido è troppo aperta	Chiudete leggermente
Pressione dell'aria troppo bassa	Controllare il manometro
Intasamento e ostruzione del flusso di sabbiatura:
Detriti nei media	Spurgo e screening
Dimensioni del supporto troppo grandi	Utilizzare una grana più piccola
Tappi per ugelli	Utilizzare un ugello più grande
Tappi per ugelli	Regolare la valvola del fluido
Supporti bagnati	Asciugare il supporto, drenare l'acqua dall'aria
Umidità nei mezzi abrasivi:
Supporti bagnati	Cambiare o utilizzare supporti asciutti
Acqua nell'aria	Scaricare l'acqua dalle compagnie aeree
Acqua nel serbatoio	Svuotare, asciugare e riempire nuovamente
Tempo umido:
Umidità moderata Mantenere i supporti quanto più asciutti possibile
Umidità moderata	Utilizzare l'asciugatrice o umidità separatore
Alta umidità	Evitare quel periodo di utilizzo se possibile
Compressore sovraccarico:
Compressore troppo piccolo	Limitare il tempo utilizzato
Dimensione dell'ugello troppo grande	Usa una taglia più piccola
Troppe perdite nell'impianto idraulico	Sigillare e serrare l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro dell'aria sul compressore ostruito	Pulito
Mancanza di pressione dell'aria:
Compressore troppo piccolo	Utilizzare un ugello più piccolo
Valvole di alimentazione non in posizione completa	Aprire le valvole
Dimensione dell'ugello troppo grande	Usa una taglia più piccola
Perdite nell'impianto idraulico	Sigillare e serrare l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro dell'aria sul compressore ostruito	Pulire il filtro
Guarnizione in uretano usurata o sporca	Pulire o sostituire la guarnizione
Mancanza di flusso abrasivo:
Serbatoio del blaster vuoto	Riempire il serbatoio
Umidità nei media	Supporti secchi
Pressione dell'aria insufficiente	Controllare il sistema
Il tubo dell'abrasivo è piegato	Raddrizzare il tubo
Detriti nei media	Pulire o schermare il supporto

MANUTENZIONE

AVVERTIMENTO!

La mancata osservanza di quanto segue prima di eseguire qualsiasi intervento di manutenzione potrebbe provocare lesioni gravi o mortali a causa del rilascio improvviso di aria compressa:

- Depressurizzare la granigliatrice. • Scollegare

l'alimentazione. • Bloccare ed etichettare

l'alimentazione dell'aria compressa. • Sfiatare la linea di alimentazione dell'aria

alla pistola di sabbiatura.

È necessaria la sostituzione immediata dei componenti usurati. Mancata sostituzione

i componenti usurati potrebbero esporre l'operatore o gli astanti ad alta velocità liquidi e l'aria compressa potrebbero causare morte o lesioni gravi.

Perdite intorno ai raccordi e ai portaugelli indicano un raccordo usurato o allentato parti. Portaugelli e raccordi che non si adattano saldamente al tubo e

gli ugelli che non si adattano saldamente ai portaugelli potrebbero staccarsi mentre sono sottupressione. Impatto da ugelli, giunti, tubi flessibili o abrasivi e parti

scollegato mentre è sotto pressione potrebbe causare gravi lesioni. Per garantire a La vita operativa lunga ed efficiente del Deadman Handle è altamente

raccomanda di seguire le seguenti procedure:

1. Periodicamente (dopo 5-6 mesi di uso moderato o dopo 10-15 ore di utilizzo uso industriale pesante) sostituire tutti gli adattatori per tubi adatti al flusso abrasivo Usare solo.
2. Sostituire il blocco di tenuta in gomma dopo 7-10 ore di utilizzo per la manutenzione corretto spegnimento.
3. Controllare il tubo dell'abrasivo quando inizia a vibrare spesso o perde materiale o aria attorno al tubo o all'area della maniglia.
4. Sostituire l'ugello quando si usura e passa alla dimensione successiva più grande.
5. Controllare la guarnizione in uretano nella chiusura pull-up in caso di perdite d'aria eccessivamente dall'apertura (assicurarsi che la guarnizione sia priva di fluidi).

ALTRI ARTICOLI DI MANUTENZIONE

1. Dovresti fare ogni sforzo per proteggere il tuo compressore d'aria da qualsiasi pericolo danni che potrebbe ricevere dal lavoro di sabbiatura abrasiva. La tua migliore opzione è quello di mantenere il compressore sopravento dalla sabbiatura abrasiva, e il maggiore è la distanza tra loro, meglio è. A parte questo, dovresti continuare le procedure di manutenzione standard per il compressore.

Alcune parti della sabbiatrice abrasiva si usureranno molto più rapidamente

1. altre, le parti che necessitano di molta attenzione trasportano la miscela aria/abrasivo, iniziando dal tubo abrasivo (21) e passando attraverso i riempimenti metallici, il Valvola UOMO PRESENTE (25) e gli ugelli in ceramica (27).
2. Se si sviluppano perdite d'aria in una qualsiasi di queste parti, è necessario , E interrompere tutti i lavori per trovare ciò che deve essere riparato o sostituito. Quando è nuovo, l'abrasi il tubo flessibile (21) ha 2 pile di corde e le pareti sono spesse 1/4". Come l'interno

diametro viene abraso, questa parete diventa sempre più sottile. Un modo per ispezionar il tubo e le altre parti interessate dall'esplosione è indossare indumenti protettivi. Quindi pressurizzare il sistema e chiudere l'ugello e chiudere la valvola (31). Ascoltare eventuali perdite d'aria, sistemare eventuali perdite prima dell'uso. È inoltre possibile individuare punti nel tubo in cui la parete diventa molto sottile. Queste si presentano come vesciche nel tubo; se trovi una vescica di questo tipo, procurati immediatamente un nuovo tubo. Se la bolla si rompe, l'abrasivo uscirà dal lato del tubo.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shangai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronico www. vevor. com/supporto

VEVOR®

TOUGH TOOLS, HALF PRICE
