FF-Q901 - Polermaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Slipbläster med tryckbehållare
Märke	Vevor
Modell	FF-Q901
Behållarens kapacitet	5 gallon (18,9 liter)
Rekommenderad slipmedelskapacitet	10,5 liter
Arbetstryck	60-110 PSI (4,1-7,6 bar)
Maximalt tryck	125 PSI (8,6 bar)
Luftförbrukning	6-25 CFM (0,17-0,71 m³/min)
Munstyckets diameter	3/32" till 9/64" (2,4 till 3,6 mm)
Keramiska munstycken medföljer	4 munstycken
Matning	Tryckluft (extern kompressor)
Mått (ungefär)	80 x 60 x 40 cm (höjd x bredd x djup)
Vikt (ungefär)	15 kg
Behållarmaterial	Stål
Säkerhetsventil	Ja
Dödmansgrepp	Ja (säkerhetshandtag)
Vattenavskiljningsfilter	Ingår
Manometer	Ingår
Hjul och handtag	2 hjul, styre för transport
Rekommenderad användning	Rostborttagning, färgborttagning, rengöring av metallytor
Regelbundet underhåll	Töm vatten från kompressorn, byt ut slitna slipmedelsslangar och munstycken
Slitdelar	Slipmedelsslang, munstycken, packningar, tätningsblock
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - FF-Q901 Vevor

Vilken luftkompressor rekommenderas för slipbläster Vevor FF-Q901?

En kompressor som levererar minst 6 till 25 CFM vid ett tryck på 60 till 110 PSI rekommenderas. Använd en luftslang med minst 1/2 tums diameter för att undvika flödesförluster.

Hur fyller jag slipmedel i behållaren?

Se till att lufttillförselventilen är stängd och att trycket är noll (manometern visar noll). Ta bort påfyllningslocket, sätt i den medföljande tratten och häll i torrt slipmedel. Fyll inte mindre än 6 tum från toppen av behållaren.

Vilken typ av slipmedel kan jag använda?

Använd torra slipmedel som Black Beauty, stålkorn, glaspärlor eller aluminiumoxid. Undvik kiselsand på grund av risken för silikos. Kornstorleken bör likna vanligt bordssalt.

Hur justerar jag slipmedelsflödet?

Öppna långsamt doseringsventilen vid basen av behållaren medan du aktiverar dödmansgreppet. Justera tills du får ett jämnt flöde. För stor öppning kan täppa till slangen eller munstycket.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd alltid ett NIOSH-godkänt andningsskydd med lufttillförsel, skyddsglasögon, tjocka handskar och hörselskydd. Överskrid inte 125 PSI. Håll personer på avstånd och använd utrustningen i ett väl ventilerat utrymme.

Hur underhåller jag slipmedelsslangen?

Inspektera slangen regelbundet för blåsor eller läckor. Byt ut den om väggen blir tunn. Efter 5–6 månaders måttlig användning, byt slangadaptrarna för att undvika frånkoppling under tryck.

Varför kommer inte slipmedlet ut?

Möjliga orsaker: tom behållare, fuktigt slipmedel, igensatt munstycke, stängd doseringsventil eller otillräckligt lufttryck. Kontrollera varje punkt och töm vattnet från kompressorn.

Hur tömmer jag vatten från luftbehållaren?

Öppna avtappningsventilen i botten av kompressorns behållare dagligen. För blästringen måste vattenavskiljarfiltret tömmas regelbundet för att undvika fukt i slipmedlet.

Hur byter jag keramiskt munstycke?

Skruva loss muttern framför munstycket, ta bort det gamla munstycket och sätt i det nya. Se till att gummitätningen är i gott skick. Dra åt endast för hand.

Var hittar jag reservdelar?

Se reservdelslistan i manualen. Kontakta Vevors support via www.vevor.com/support för att beställa delar som slipmedelsslang (del 21), dödmansgrepp (25) eller munstycken (27).

BRUKSANVISNING FF-Q901 Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

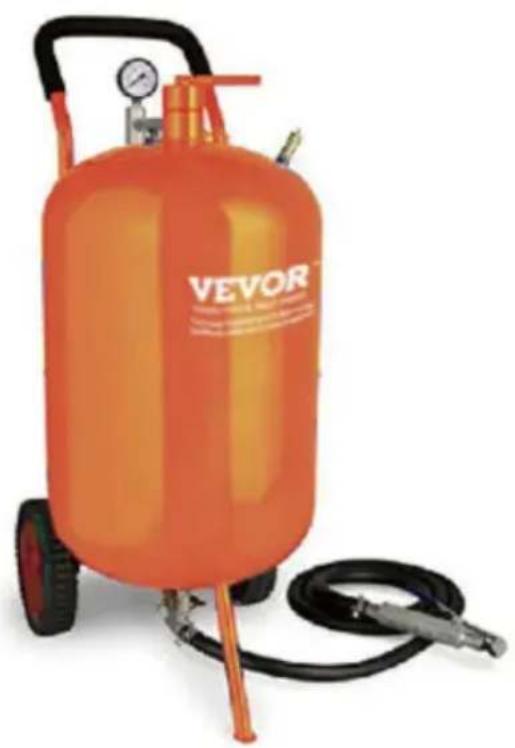

SLIPTANK

MODELL: FF-Q901

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLIPARE

TANK

MODELL: FF-Q901

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.
	Använd ögonskydd.
	Använd hörselskydd.
	Använd skyddshandskar.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.

Säkerhetsvarningar och försiktighetsåtgärder

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen på rätt sätt, läs denna instruktion noggrant innan drift och förvara den på rätt sätt för framtida referens. Se till att läsa försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säkra användning. Denna manual kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maskin.

1. Håll arbetsområdet rent. Belamrade områden leder till skador.
2. Observera arbetsområdets förhållanden. Använd inte maskiner på fuktiga eller våta platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte produkten i närvaro av brandfarliga gaser eller vätskor.
3. Håll barn borta. Barn får aldrig vistas i arbetsområdet. Låt dem inte hantera maskiner, verktyg eller förlängningssladdar.
4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras på en torr plats för att förhindra rost. Lås alltid verktyg och förvara dem utom räckhåll för barn.

1. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa applikationer som detta verktyg är designat för. Det kommer att göra jobbet bättre och säkrare i den takt det var avsett för. Ändra inte detta verktyg och använd inte detta verktyg för ett ändamål som det inte var avsett för.
2. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar. Skyddande, elektriskt icke-ledande kläder och halkfria skor rekommenderas när du arbetar. Bär hårskydd för att hålla långt hår samlat.
3. Använd ögon- och hörselskydd. Bär alltid ANSI-godkända slagtåliga skyddsglasögon.
4. Underhåll verktyg med omsorg. Inspektera verktygssladden med jämna mellanrum och om den är skadad, låt en auktoriserad tekniker reparera den. Handtagen måste hållas rena, torra och fria från olja och fett hela tiden. Stäng av och dra ur kontakten före underhåll och rengöring.
5. Undvik oavsiktlig start. Stäng av luftkällan när den inte används.

1. Håll dig alert. Se upp med vad du gör, använd sunt förnuft. Använd inte verktyget när du är trött.
2. Kontrollera om det finns skadade delar. Innan du använder något verktyg, bör delar som verkar skadade kontrolleras noggrant för att fastställa att de fungerar korrekt och utför sin avsedda funktion. Kontrollera inriktning och bindning av rörliga delar, eventuella trasiga delar eller monteringsfixturer, och andra tillstånd som kan påverka korrekt funktion. Skadade delar ska repareras på rätt sätt eller bytas ut av en kvalificerad tekniker. Använd inte verktyget om någon strömbrytare inte slås på och av ordentligt.
3. Reservdelar och tillbehör. Använd endast vid service identiska reservdelar. Användning av andra delar upphäver garantin.

Använd endast tillbehör som är avsedda att användas med verktyg.

1. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningsetiketter på recept för att avgöra om ditt omdöme eller reflexer försämras när du tar droger. Om det finns några tvivel, gör det inte.

använda verktyget.

1. Underhåll. För din säkerhet bör underhåll utföras regelbundet av en kvalificerad tekniker.
2. Använd aldrig maskinen i närheten av brandfarliga material.
3. Sänk INTE ner apparaten i vatten eller någon annan vätska.
4. Denna produkt kan inte användas för andra ändamål. Inte lämplig för kommersiell användning. ENDAST ANVÄNDNING INOMHUS.
5. Använd inte alkohol, bensin etc. som kylvätska.
6. Håll åskådare på säkert avstånd från arbetsområdet. Någon som kommer in på arbetsområdet måste bära personlig skyddsutrustning.

Fragment av arbetsstycke eller av ett trasigt tillbehör kan flyga iväg och orsaka skada utanför det omedelbara operationsområdet.

1. Denna apparat är inte avsedd att användas av unga eller handikappade personer såvida de inte övervakas av en ansvarig person för att säkerställa att de kan använda apparaten säkert. Små barn bör övervakas för att säkerställa att de inte leker med apparaten. Barn och husdjur bör hålla sig borta från produkten.
2. RENGÖR INTE MED NÅGOT SLIPANDE MATERIAL.
3. Lämna den aldrig utan uppsikt när den används.

⚠ Varning: Varningarna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men som måste tillhandahållas av verktygets operatör.

HÄLSORISKVARNING

VARNING!

Använd inte en ALLSOURCE Pressure Blaster förrän du har läst denna manual och förstår dess innehåll och varningar. Dessa varningar ingår för hälsa och säkerhet för operatören och de i omedelbar närhet. Spara denna bruksanvisning för framtida referens. Damm som skapas av kraftslipning, sågning, slipning, borrning och annat

byggaktiviteter kan innehålla kemikalier som är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador och luftvägssjukdomar.

Några exempel på kemikalierna

inkluderar: • Bly från blybaserade

färger • Kristallin kiseldioxid från tegel, cement och andra murverksprodukter • Arsenik och krom från kemiskt behandlat virke Din risk för

dessa exponeringar varierar beroende på hur ofta du utför den här typen av arbete.

För att minska din exponering för dessa kemikalier: Arbeta i ett ventilerat utrymme och använd godkänd säkerhetsutrustning, som dammasker som är speciellt utformade för att filtrera bort mikroskopiska partiklar. • Slipande blästring producerar skadligt damm. Alla i blästringsområdet måste bära ett korrekt monterat och korrekt underhållet NIOSH-godkänt andningsskydd för tilluft.

SILIKOS OCH ANDRA DAMMVARNINGAR:

Inandning av damm från kiseldioxidsand kan orsaka silikos, en dödlig lungsjukdom. Inandning av damm under sprängningsarbeten kan också orsaka asbestos och/eller andra allvarliga eller dödliga sjukdomar. En NIOSH-godkänd, välskött luftförsedd blästringsmask måste användas av alla som blästrar, alla som hanterar eller använder media som innehåller giftiga ämnen eller media med mer än en procent kristallin kiseldioxid, och alla i området för dammet. Skadligt damm kan förbli svävande i luften under långa perioder efter att sprängningen har upphört, vilket kan orsaka allvarliga skador eller dödsfall.

Innan du tar bort andningsskyddet, använd ett luftövervakningsinstrument för att avgöra om atmosfären är säker att andas. Kontakta lokala OSHA- eller NIOSH-kontor för att bestämma rätt andningsskydd för just din applikation.

Andningsskydd med lufttillförsel tar inte bort eller skyddar inte mot kolmonoxid (CO) eller någon annan giftig gas. Använd en kolmonoxidborttagningsanordning och övervakningsanordning med andningsskyddet för att säkerställa luftkvalitet av D-kvalitet. Följ alla tillämpliga OSHA-standarder och OSHA-förordning 1910.134(d).

SPARA DESSA INSTRUKTIONER

Du behöver dessa instruktioner för säkerhetsinstruktionerna, driftsprocedurerna, reservdelslistan och garantin. Lägg dem på en säker och torr

plats för framtida referens.

VIKTIGA SÄKERHETSINSTRUKTIONER

VARNING: När du använder verktyg som din luftkompressor, om den drivs av elmotor eller bensinmotor, bör grundläggande säkerhetsåtgärder alltid följas för att minska risken för brand, elektriska stötar och personskada. Du bör läsa säkerhetsinstruktionerna för din luftkompressor innan du börjar blästra med detta verktyg.

PRODUKTPARAMETRAR

Tankvolym	5 gallon
Arbetstryck	60-110 PSI
Luftkonsumtion:	6-25 cfm
Föreslagen slipkapacitet: 10,5 L

Uppmärksamhet:

1. Använd inte tillbehör som inte är specifikt utformade och rekommenderas av verktygstillverkaren.
2. Töm vattnet från luftkompressorn före användning för att säkerställa att luften är torr och undvik nötande (media) klumpar, annars fungerar det inte.
3. Ett av de keramiska munstyckena har installerats på produkten.

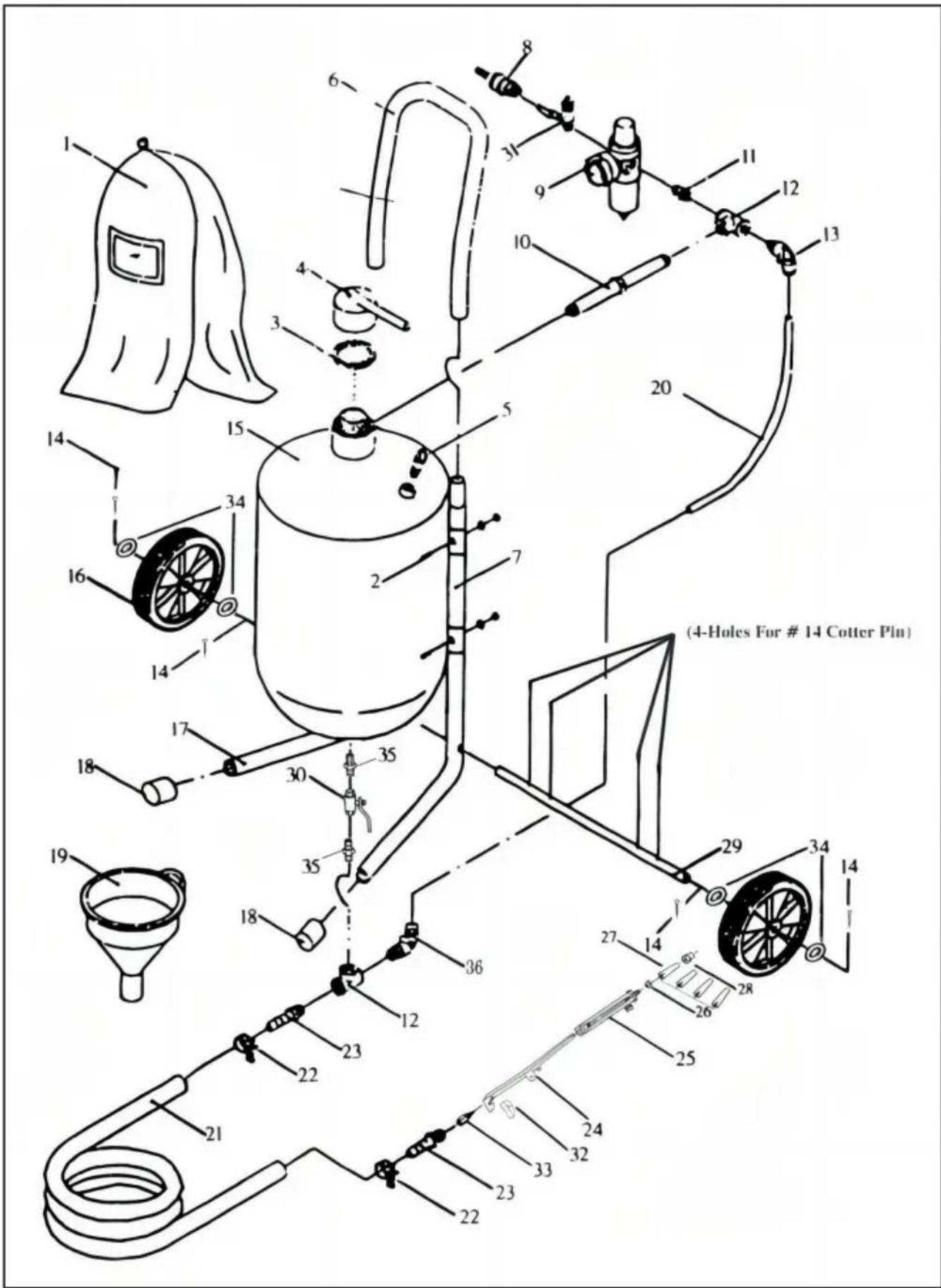

DELLISTA

DELLISTA
Delnr	Beskrivning	Antal	Art.nr.	Beskrivning	Antal
1	Huva	1	18	Benändkåpa	2
2	Skruva	4	19	Tratt	1
3	O-ring	1	20	Luftslang	1
4	Tankpåfyllningslock	1	21	Slipande slang	1
5	Säkerhetsventil	1	22	Slangklämma	2
6	Handtag	1	23	Slangadapter	2
7	Vänster ben	1	24	Trigga Assy	1
8	Anslutning	1	25	Död man Hantera	1
9	Lufttryck Justerare	1	26	Gummipackning	1
10	Ledrör	1	27	Keramiskt munstycke	4
11	Nippelkontakt 1		28	Främre mutter	1
12	Insugsgrenrör	2	29	Axel	1
13	Elbow Connector 2		30	Skrovlig Doseringsventil	1
14	Saxnål	4	31	Kulventil	1
15	Tank	1	32	Tätningsblock	1
16	Hjul	2	33	Dödmansventil adapter	1
17	Höger ben	1	34	Bricka	4
			35	NIPPEL KONTAKT	2

1. Var särskilt uppmärksam på SLIPSLANGEN (#21), DÖDMANNENVENTILEN (#25), och MUNSEN (#27) eftersom de kommer att slitas ut mycket mer snabbt än de andra bitarna.
2. SLIPSLANGEN behöver bytas ut när dess sidoväggar läcker eller visar blåsor i ytan. Använd inte om något av dessa problem är närvarande.

INSTALLATIONSANMÄRKNINGAR

1. Kassera alla plastpåsar försiktigt och håll dem borta från barn och husdjur.
2. Kontrollera alla komponenter som tillhandahålls enligt listan i denna manual. Se till att du har alla delarna i listan.
3. Även om du är särskilt uppmärksam när du tillverkar denna produkt, måste du vara försiktig under monteringsprocessen för att undvika att bli repad av vassa kanter.
4. Använd ögonskyddsglasögon och skyddshandskar vid montering och användning.
5. Produkten ska placeras på en plan yta.

MONTERINGSANVISNINGAR

1. Se ritningen för steg 1, montering av insugningsgrenröret (12). Fäst först tryckmätaren (9) på toppen av insugningsröret, vrid mätaren så att den kan ses över tanken. Fäst sedan strypventilen (31) på botten av grenröret. Fäst nippelkoppling till strypventilen. Fäst skarvröret (10) till grenröret.
2. Se ritningen för steg 2, för att montera vattenlåsfiltret (9). Nippelkopplingen (11) skruvas in i varje sida av filtret. På ena sidan, fäst lufttillförselventilen (31) till nippelanslutningen (10) och fäst sedan han-/honkontakten (8) på den andra sidan av lufttillförselventilen. När du är redo att använda slipblästern kommer luftslangen från kompressorn att fästas i han-/honkontakten (8).
3. Placera tanken (15) på ett bord med de fyra klämmorna uppåt. Se ritningen för steg 3. Skruva fast vattenlåsfiltret (9) och dess delar i hålet vid sidan av insugningsröret. Skruva sedan fast den öppna änden av skarvröret (10) med insugningsröret (12) och tryckmätaren (9) fästa i gängat hål på sidan av påfyllningsröret på toppen av tanken. Återigen, se till att grenröret och mätaren är vertikala.
4. Se ritningen för steg 4, montering av slipmedelsutloppsventilen in i hålet i botten av tanken. Fäst fyra delar, i ordning: nippelanslutning (11), abrasiv doseringsventil (30), nippelkontakt (11) och utloppsrör för slipmedel (12).
5. Se ritningen för steg 5, montering av munstyckets DEADMAN-ventil (25). I den här monteringsprocessen kan du välja ett av de fyra munstyckena (27). Detta är inte ett permanent val, då du kan byta munstycken enligt jobbet som görs. Skruva in adaptern (23) i munstycket DEADMAN-ventil (25). Skruva fast packningen (26) i nippelanslutningen och lägg sedan till ett munstycke (27) och munstyckets låsmutter (28).
6. Se ritningen för steg 6, för anslutning av slipmedelsdoseringsventilaggregatet och monteringen.

Skjut de två slangklämmorna (22) över vardera änden av slipslangen (21). Tryck ena änden av slangen över nippeln på det slipande utloppsröret (12) och den andra änden över adaptern (23). Båda slangändarna ska sitta stadigt på nipplarna. Skjut slangklämmorna längs slangen till varje nippel och dra åt klämmorna mycket ordentligt.

1. Fäst de två styrena (06) på tanken med fyra pannskruvar (02), fyra brickor och fyra sexkantmuttrar. Obs: behåll handtagets kurva ändar uppåt.
2. Lokalisera axeln (29) och skjut den genom hålen i sidorna av axelstyrena (06). Placera ett hjul (16) vid varje ände av axeln och fäst sedan på plats med saxsprintar (14) och brickor (34).
3. Sätt in den fasta foten (17) på beslaget på botten av tanken nära kanten. Använd din sista sax (14) för att hålla foten mot tanken.
4. Innan du börjar, gå tillbaka över varje anslutning och dubbelkolla att alla sitter tätt och ordentligt på plats.

VARNING!

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarliga skador eller dödsfall. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att förhindra att slangkopplingar lossnar av misstag.

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslåsstift eller vajrar för att förhindra oavsiktlig urkoppling under tryck. Slangurkoppling under tryck kan orsaka allvarliga skador.

SÄKERHETSPROCEDURER FÖR TRYCKBLASTER

FÖRSIKTIGHET: LÄS DESSA SÄKERHETSPROCEDURER I SIN HELHET. DELAR AV DRIFTSINSTRUKTIONEN FINNS INOM DESSA VARNINGAR.

Dessa procedurer är inte avsedda att vara uttömmande på grund av de många variablerna inom blästringsområdet. Därför INSISTERAR vi att händer, öron, mun, näsa och ögon alltid är täckta med lämpligt säkerhetsskydd.

1. Placera inte fingrar, några kroppsdelar eller några komponenter i påfyllningspluggens tätningsområde när blästermaskinen trycksätts. Underlåtenhet att hålla kroppsdelar från påfyllningspluggens område kommer att resultera i allvarlig skada.
2. Överskrid inte det maximala arbetstrycket på 125 PSI. Underlåtenhet att hålla det maximala arbetstrycket under 125 PSI kan göra att sprängmaskinen brister, vilket kan orsaka dödsfall eller allvarlig skada.
3. Alla i sprängningsområdet inklusive utrustningsoperatören bör korrekt använda och underhålla ett NIOSH-godkänt andningsskydd med lufttillförsel, även efter att sprängningen har upphört. Skadligt damm kan förbli svävande i luften under långa perioder efter att sprängningen har upphört och orsaka skada eller dödsfall.
4. Innan du använder tryckblästern: Sätt på skyddsglasögon, handskar och NIOSH-godkänd respirator. Bär alltid dessa skyddsartiklar när du använder och när du servar din bläster. Medan en skyddande huva tillhandahålls för att skydda dig från flygande delar när du använder maskinen, ger huven inte skydd mot luftburna partiklar. En väl underhållen luftförsörjd andningsskydd måste användas av vem som helst

blästring.

1. Använd tjocka handskar för att skydda händerna.
2. Använd ryggbrädor för att förhindra att översprutning slår någon eller något annat eftersom dammet kommer att färdas en lång sträcka. Spränga in ett stort öppet område för att minimera abrasiv ansamling i omgivande områden.
3. Dra inte runt mediatanken i slipslangen och låt inte tanken falla omkull, eftersom en beslag kan gå sönder vilket gör maskinen osäker. Media och luft under 125 PSI har en mycket hög destruktiv kraft. Lämna aldrig en trycksatt maskin obevakad. Om en nödsituation inträffar, till exempel en explosionsslang, stäng av maskinen omedelbart.
4. Töm luft ur tanken genom inloppsventilen och koppla ur strömmen innan underhållsrengöring av alla slag. När munstycket tas bort måste försiktighet iakttas, eftersom lufttrycket fortfarande kan finnas i slangen om munstycket är igensatt.
5. För säker drift, utför rekommenderat förebyggande underhåll på blästertank, fjärrenhet och tillbehör. Byt ut alla slitna delar innan de misslyckas. Omedelbart byte av slitna komponenter krävs. Misslyckande att byta ut slitna komponenter kan resultera i att operatören exponeras eller åskådare till höghastighetsmedia och tryckluft, vilket orsakar allvarlig skada.
6. Använd inte frätande material av något slag i enheten. Använd endast ren, torr media.
7. Skarva inte abrasiv slang. Skarven kommer att slitas ut snabbt och kan spraya våldsamt media över det omgivande området. En sliten sprängslang kunde plötsligt misslyckas genom att spricka. Kopplingar och munstyckshållare kanske inte håller ordentligt tag i sliten slang, vilket får dem att blåsa av under tryck. Tryckluft och slipmedel som kommer ut från en sprängd slang, eller frånkopplad koppling eller munstyckshållare, kan orsaka allvarliga skador.
8. Svetsning, slipning eller borrning på blästermaskinen kan försvaga kärlet. Tryckluftstryck kan orsaka att en försvagad sprängmaskin brister, vilket resulterar i dödsfall eller allvarlig skada. Svetsning, slipning eller borrning på sprängmaskinens kärl, utan National Board R-stämpel, ogiltigförklarar ASME- och National Board-certifiering om tillämpligt.
9. Placera alltid maskinen så att utloppet pekar bort från något föremål eller personer. Håll dig borta från vägen för utgående slipmedel. Det kan komma

ut med hög hastighet. Slag från utgående slipmedel kan orsaka allvarliga skador.

1. Använd inte elektriska adaptrar som eliminerar jordstiftet på 115-voltskontakter. Underlåtenhet att jorda maskinen ordentligt kan orsaka skador från elektriska stötar och skador på utrustningen. För att hjälpa till att minska möjligheten för statisk elektricitet och dess relaterade faror, jorda alltid blästermaskinen.
2. Använd inte denna utrustning i något område som kan anses vara farligt eller där det finns brandfarliga gaser eller vätskor. Underlåtenhet att göra detta kan orsaka en explosion som resulterar i allvarliga skador.
3. Statisk elektricitet kan skapas genom att använda denna utrustning. Använd inte inom femtio fot från alla explosiva, potentiellt explosiva ämnen eller deras ångor, eftersom en explosion kan inträffa.
4. Överfyll inte tanken med media. Fyll inte till inom 6 tum från toppen av tanken.
5. INNAN DU ÖPPNAR TANKEN, släpp lufttrycket på abrasivtanken. För att göra detta, stäng av lufttillförselventilen (19) och tryck ned för att öppna DEADMAN-ventilen (1), för att släppa ut trycket i ledningen. Se till att tankens tryckmätare visar noll, öppna sedan tanken.
6. BEHÅLL KORREKT LUFTTRYCK, max 110 PSI rekommenderas, trycket får inte överstiga 125 PSI. Om trycket överstiger 125 PSI, stoppa allt arbete omedelbart och koppla ur luftkompressorn för att minska övertrycket. Undersök inte sprängarens tryckproblem tills tryckmätaren visar noll.

BRUKSANVISNINGAR

DRIFTSTEKNIK:

1. Anslut luftslangen till luftinloppsventilen. Tillverkaren rekommenderar att du använder minsta inkommande luftslang på 1/2" ID. Användning av en luftslang mindre än 1/2" ID kommer att begränsa luftvolymen och resultera i dålig drift av enheten. Före injektion av luft, se till att luftinloppsventilen och munstycksventilen är i AV-läget. Med dödmansventilen stängd och påfyllningspluggen tät, öppna luftinloppsventilen för att låta luften trycksättas. Enhetens driftområde är 40 till 110 PSI. Obs: För korrekt val av munstycke, se tabell för val av munstycke på sidan 11.

Efter korrekt val av munstycke, sätt in munstycket i hållarens bas. Ställ in diskmaskinen igen och skjut låsmuttern över munstycket och dra åt för hand.

1. Pressure Blaster är utrustad med en unik semi-automatisk pull-up stängningsdesign. Tillverkaren rekommenderar ett slipmedel av fin kvalitet med en kornstorlek som liknar den för bordssalt. Detta säkerställer korrekt flöde och minskar risken för att munstycket blockeras. När du är redo att trycksätta behållaren, dra upp förslutningen och sätt på inkommande luft. Det inre lufttrycket tätar förslutningen.
2. Med blasterns trycksatta och abrasiva flödesregulatorventil vid basen av enheten stängd, öppna kulventilen så att luft kan strömma genom bypass-slangen till enhetens bas. Håll sedan slipmedelsslangen vid munstyckets hållare med munstycket riktat bort från enheten och operatören, krama snabbt dödmansventilen helt öppen och justera regulatorventilen vid basen av tanken för att tömma slipmedlet i luftflödet. Öppna sakta regulatorventilen tills slipande material är något synligt. När regulatorns flödesventil har justerats till önskad inställning, bör ytterligare justering endast krävas vid byte av kvalitet av slipmaterial eller när ett munstycke med en annan ID används.

Om regulatorventilen öppnas för långt kommer det att resultera i en igensatt slang eller munstycke. För bästa prestanda bör dödmansventilen öppnas och stängas snabbt.

VARNING!

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarlig skada eller dödsfall. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att förhindra att slangkopplingar lossnar av misstag.

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslåsstift eller vajrar för att förhindra oavsiktlig urkoppling under tryck. Slangurkoppling under tryck kan orsaka allvarliga skador.

KRAV FÖR LUFTSLIPANDE FÖRSÖRJNING

Slipblästring kräver en stor volym luft vid högt tryck. Effektiviteten hos din slipbläster kan påverkas negativt av användningen av en för liten lufttillförselslang, otillräckligt lufttryck eller ett för stort

munstycke.

Slang ID Slanglängd Munstycke		ID CFM (110 PSI)		Användning av slipmedelPer timme
3/8"	50 fot	3/32"	6	60 pund
3/8"	25 fot	7/64"	12	100 pund
1/2"	50 fot	1/8"	15	150 pund
1/2"	25 fot	9/64"	20	200 pund

Vi rekommenderar att lufttryck i intervallet 60-110 PSI ger bästa resultat.

LADDA SLIPMEDEL I TANKEN

1. Kontrollera ditt slipmedel för att vara säker på att det är torrt och inte täpper till mätning ventil (30), utloppsrör för slipmedel (12), slang (21) eller andra komponenter.
2. Ta på skyddskläderna, hel huva och MSHA/NICOSH godkänd Respirator.
3. Vrid lufttillförselventilen (31) till avstängt (horisontellt) läge.
4. Tryck nedåt för att öppna munstyckets DEADMAN-ventil (25).
5. Titta på tryckmätaren (9) och se till att den visar nolltryck.
6. Ta bort påfyllningslocket (4) från toppen av tanken. 6.
7. Sätt i tratten (19) och häll slipmedlet i tratten. Var säker på att få tillräckligt med i tanken för att göra jobbet. Men om det här är ett stort jobb, fyll i tank endast 3/4 full, och ladda om efter behov för att avsluta arbetet.

TIPS: om luftfuktigheten är 90/100 % kommer vattenlåset (9) inte att kunna fånga alla av fukten i en 3/4 tank. Bättre att minska mängden slipmedel, belastning oftare och töm vattenlåset mer öppet. Detta kommer att minska möjlighet att täppa till botten av tanken eller ledningen. 8. Stäng påfyllningslocket (4) med rätt mängd slipmedel i tanken.

1. Stäng munstyckets avstängningsventil (30) och öppna lufttillförselventilen (31).
2. Lyssna efter luftläckor vid påfyllningslocket när du börjar trycksätta tanken från kompressorn. Åtgärda eventuella läckor före drift.

LUFTKOMPRESSORREKOMMENDATION

Följ dessa riktlinjer för att tillåta effektiv drift av din luftkompressor:

Använd ett mindre munstycke för att kontrollera luftbehovet.

1. Blästra inte kontinuerligt. Stoppa sprängningen med jämna mellanrum för att tillåta kompressorn att kyla.
2. Ingen kompressor är konstruerad för att konstant gå på fullt varvtal. Använd 70 % av den nominella effekten. Använd minst 1/2" luftslang eller metallrör från din luftkompressor till sprängaren. Om din
3. kompressor skapar en överdriven mängd fukt, rekommenderar vi att du använder ett vattenlås eller en fuktavskiljare. Öppna avluftningsventilen tills vattnet långsamt rinner ut kontinuerligt.
4. Luftkompressorn ska tömmas i botten av matningstanken genom en avtappningsventil och bör blåsas ner dagligen. Det är inte ovanligt att tömma tre eller fyra liter vatten från förrådstanken vid hög luftfuktighet dag. En extra försörjningstank kommer att hjälpa.
5. Håll damm och media som skapats genom blästring borta från luftkompressorenheten. Observera maximalt lufttryckskrav för sprängaren och antingen ställ in din kompressor att köra inom dessa gränser eller använd en tryckregulatorventil för att minska lufttrycket till lämpligt område.

ANVÄNDNING AV SLIPMEDIA.

1. Om det finns fukt i mediet kommer det så småningom att skada sprängtanken eller anslutna systemet. Håll media och kompressorluft torra för att undvika detta problem.
2. Om mediet är fuktigt, sikta det och torka det före användning.
3. Lämna inte media i tanken efter blästring eftersom det kan absorbera fukt och försämrar sprängprestanda.
4. Förvara media på en torr plats; håll media borta från marken eller betonggolv. Lägg den på en träsko.
5. Om luftfuktigheten är för hög kanske det inte är tillrådligt att spränga vid den tidpunkten.
6. Överväg att använda olika kvaliteter eller olika typer av media för att förhindra

munstycket sätts igen på grund av hög fukthalt.

1. Använd inte sand.

Varning!

Fyll inte tryckkärlet till inom sex (6) tum från toppen av

kärlet. Om en slang av misstag kopplas bort under användning kan media sprayas ut.

Se andningsrelaterade varningar i början av manualen.

Svart skönhet

Black Beauty används när färg och rost ska tas bort från

stål, som bilkarosser, tankar eller tunga maskiner. Black Beauty är

överlägsen kiseldioxid eftersom den bara har 0,1 % fri kiseldioxid, är snabbare skärande, kan

återanvändas, är fuktfritt och kommer inte att packa eller absorbera fukt.

Stålkorn

Stålkorn skär extremt snabbt på rostig metall och är svår att ta bort färg.

Steel Grit är populärt eftersom det lämnar en mycket slät finish. Det är också

jämförbart i pris med de flesta andra specialslipmedel. Steel Grit är

rekommenderat i återvinningssystem eller skåp.

Glaspärla

Glaspärla används för att skapa en satin eller matt finish. Glaspärla rekommenderas i återvinningssystem eller skåp.

Aluminiumoxid

Aluminiumoxid är ett högkvalitativt slipmedel som är vassare än sand (ej

rekommenderas) och skär dubbelt så snabbt som sand. Det lämnar en slät struktur

avsluta utan gropar. Aluminiumoxid är grövre än glaspärlor och kan vara det

används om och om igen. Det är ett av de mest ekonomiska slipmedlen du

kan användas i alla återvinningssystem eller skåp.

Plast Grit

Används i första hand för att strippa aluminium och glasfiber. Utmärkt för borttagning av färg

Lätt oxidation och ytrost. Rekommenderas för användning är blästerskåp

eftersom det skapar väldigt lite damm. Fungerar snabbt, håller länge och

PROBLEM/ORSAK	MÖJLIG LÖSNING
Ökning av sprängflöde:
Lufttrycket för lågt	Se "Brist på lufttryck"
För mycket media	Justera mediaventilen
Överdriven mediekonsumtion:
Mediaventil öppen för långt	Stäng något
Lufttrycket för lågt	Kontrollera tryckmätaren
Igensättning och igensättning av sprängflöde:
Skråp i media	Rensning och skärm
Mediestorleken är för stor	Använd mindre kornstorlek
Munstyckspluggar	Använd ett större munstycke
Munstyckspluggar	Justera mediaventilen
Våta media	Torka media, dränera vatten från luften
Fukt i slipmedel:
Våta media	Byt eller använd torr media
Vatten i luften	Töm vatten från flygbolagen
Vatten i tanken	Töm, torka ut och fyll på igen
Fukt väder:
Måttlig luftfuktighet	Håll mediet så torrt som möjligt
Måttlig luftfuktighet	Använd torktumlare eller fukt separator
Hög luftfuktighet	Undvik den användningsperioden om möjlig
Överbeskattad kompressor:
Kompressorn är för liten	Begränsa använd tid
Munstycksstorleken är för stor	Använd mindre storlek
För många läckor i VVS	Täta och dra åt VVS
Hål i abrasiv slang	Byt ut slangen
Luftfiltret på kompressorn igensatt	Rena
Brist på lufttryck:
Kompressorn är för liten	Använd ett mindre munstycke
Matningsventiler inte i fullt läge	Öppna ventiler
Munstycksstorleken är för stor	Använd mindre storlek
Läckor i VVS	Täta och dra åt VVS
Hål i abrasiv slang	Byt ut slangen
Luftfiltret på kompressorn igensatt	Rengör filtret
Uretanpackning sliten eller smutsig	Rengör eller byt ut packningen
Brist på abrasivt flöde:
Blastertanken tom	Fyll tanken
Fukt i media	Torra media
Inte tillräckligt med lufttryck	Kontrollera systemet
Slipande slang knäckt	Räta ut slangen
Skräp i media	Rengör eller skärm media

UNDERHÅLL

VARNING!

Underlåtenhet att följa följande innan något underhåll utförs

orsaka allvarlig skada eller dödsfall på grund av plötsligt utsläpp av tryckluft:

- Släpp trycket i blästermaskinen. • Koppla

bort strömförsörjningen. • Spärra

och märk ut tryckluftsförsörjningen. • Lufta lufttillförselledningen

till blästerpistolen.

Omedelbart byte av slitna komponenter krävs. Misslyckande att byta

slitna komponenter kan utsätta operatören eller åskådare för hög hastighet media och tryckluft kan orsaka dödsfall eller allvarliga skador.

Läckor runt kopplingar och munstyckshållare indikerar sliten eller lös montering delar. Munstyckshållare och kopplingar som inte sitter tätt på slang och munstycken som inte passar tätt i munstyckshållare kan kopplas ur när de är under tryck. Stöt från munstycken, kopplingar, slangar eller slipmedel och delar frånkopplad under tryck kan orsaka allvarliga skador. För att säkerställa a lång och effektiv livslängd för Deadman Handle, det är mycket rekommenderas att följande procedurer följs:

1. Periodvis (after 5-6 månaders måttlig användning eller efter 10-15 timmars användning tung industriell användning) byt ut alla slangadaptrar som är avsedda för abrasivt flöde Använd endast.
2. Sätt tillbaka gummitätningsblocket efter 7-10 timmars användning för att underhålla ordentlig avstängning.
3. Kontrollera slipmedelsslangen när den börjar snurra ofta eller läcker media eller luft runt slangen eller handtagsområdet.
4. Byt ut munstycket när det slits till nästa större storlek.
5. Kontrollera uretanpackningen i pull-up förslutningen när luft läcker för mycket från öppningen (se till att packningen är fri från media).

ANDRA UNDERHÅLLSARTIKLAR

1. Du bör göra allt för att skydda din luftkompressor från eventuella skada den kan få från ditt blästringsarbete. Ditt bästa alternativ är att hålla kompressorn uppe mot den abrasiva blästringen, och den större avständ mellan dem, desto bättre. Annat än det borde du fortsätt standardunderhållsprocedurerna för kompressorn.

Vissa delar av blästern kommer att slitas mycket snabbare än

1. andra, de delar som kräver noggrann uppmärksamhet bär luft/slipmedelsblandningen, börja med slipmedelsslangen (21) och går genom metallfyllningarna, DEADMAN-ventilen (25) och de keramiska munstyckena (27).
2. Om det uppstår luftläckor i någon av dessa delar bör du avbryta allt arbete och hitta det som behöver repareras eller bytas ut. När det är nytt, slipmedelsslangen (21) har 2 sladdstaplar och väggarna är 1/4" tjocka. Som insidan

diametern nöts, den här väggen blir tunnare och tunnare. Ett sätt att inspektera slangen och andra delar som påverkas av sprängningen är att ta på sig dina skyddskläder. Tryck sedan på systemet och stäng munstycket och stäng av ventilen (31). Lyssna efter luftläckor, åtgärda eventuella läckor före drift. Du kan också upptäcka ställen i slangen där väggen blir mycket tunn. Dessa dyker upp som blåsor i slangen; om du hittar en sådan blåsa, skaffa en ny slang omedelbart. Om den blåsan går sönder kommer slipmedlet att komma ut från sidan av slangen.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat: www.vevor.se/support
