GEBRUIKSAANWIJZING DP25013B Vevor

Technische ondersteuning en e-garantiecertificaat

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden

gereedschappen omvatten door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij

ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

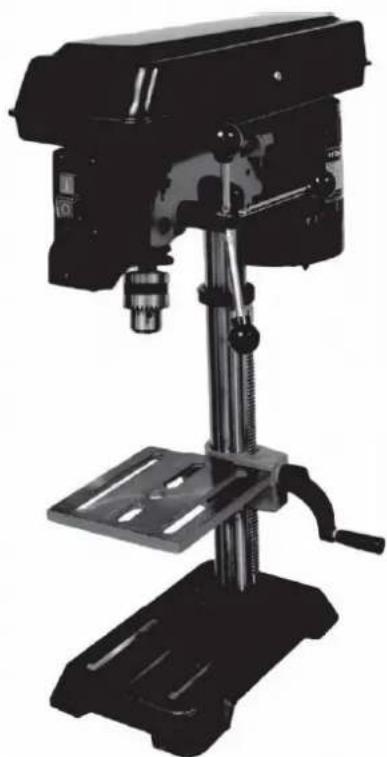

Bankboormachine

MODEL: DP2501A

(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)

Heeft u productvragen? Technische ondersteuning nodig? Voel je vrij om

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

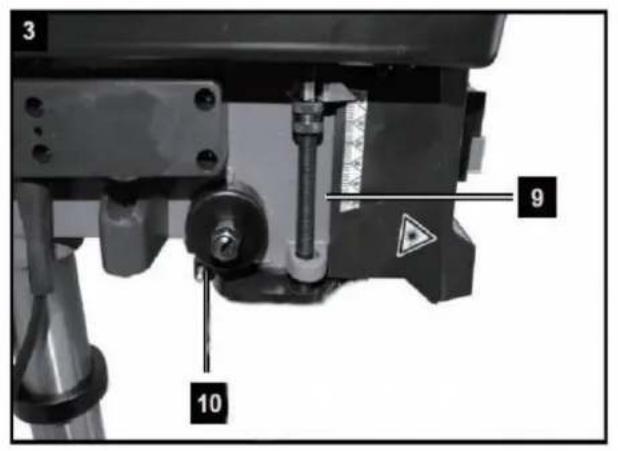

3 9 10

4 2 3 1

5 8 4 2 1

6 18 7

IV. Veiligheidsinstructies

Waarschuwing! Bij het negeren bestaat er levensgevaar, gevaar voor letsel of schade aan het gereedschap.

Draag een ademhalingsmasker!

Let op - Lees de gebruiksaanwijzing om het risico te verminderen.

Gebruik ter dekking een haarnetje jouw haar.

Draag een veiligheidsbril!

Draag geen handschoenen!

Draag corkappen!

Waarschuwing! Lees de gebruiksaanwijzing voordat u uw bankboormachine gebruikt.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en -instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Waarschuwing! Ter bescherming tegen elektrische schokken, letsel en brand moeten de volgende fundamentele veiligheidsmaatregelen in acht worden genomen bij het gebruik van elektrisch gereedschap.

Lees en volg deze instructies voordat u de apparatuur gebruikt en bewaar de veiligheidsinformate op een veilige plaats.

Houd de werkplek schoon: Rommelige ruimtes en banken nodigen uit tot verwondingen.

Denk aan de werkomgeving; Stel elektrisch gereedschap niet bloot aan regen. Gebruik geen elektrisch gereedschap op vochtige of natte locaties. Houd de werkplek goed verlicht. Gebruik geen elektrisch gereedschap in de aanwezigheid van brandbare vloeistoffen of gassen.

Bescherm uzelf tegen elektrische schokken; Voorkom lchaamscontact met geaarde oppervlakken (bijv. leidingen, radiatoren, koelkasten).

Houd kinderen uit de buurt; Zorg ervoor dat andere personen de apparatuur of kabel niet aanraken en houd ze uit de buurt van uw werkplek.

Bewaar Inactief gereedschap: Wanneer het gereedschap niet wordt gebruikt, moet het op een droge, hoge of afgesloten plaats worden bewaard, buiten het bereik van kinderen.

Forceer het gereedschap niet; Het zal het werk beter en veiliger uitvoeren op het tempo waarvoor het bedbeld is.

Gebruik het juiste gereedschap; Forceer geen klein gereedschap of hulpstukken om het werk van zwaar gereedschap te doen. Gebruik geen gereedschap voor doeleinden waarvoor het niet bedoeld is

Kleed u naar behoren; Draag geen losse kleding of sleraden. Ze kunnen vast komen te zitten in bewegende delen. Bij werkzaamheden buitenshuis wordt antislipschoeisel aanbevolen.

Draag een beschermende haarbedekking om lang haar tegen te houden.

Gebruik een veiligheidsbril; Gebruik daarom een gezichts- of stofmasker als er stoffig wordt gezaagd

Misbruik het snoer niet; Draag het gereedschap nooit aan het snoer en ruk er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.

Veilig werken; Gebruik klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan uw hand gebruiken en u heeft beide handen vrij om het gereedschap te bedienen.

Reik niet te ver; Zorg ervoor dat u te allen tilde goed staat en in evenwicht blijft.

Gereedschap onderhouden Zorgvuldig; Houd ze scherp en schoon voor belere en veiligere prestallies. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer de gereedschapssnoeren regelmalig en laat ze, indien beschadigd, repareren door een erkend servicecentrum. Inspecteer verlengsnoeren regelmatig en vervang ze indien beschadigd. Houd de handgrepen droog, schoon en vrij van olee en vet.

Koppel gereedschap los; Wanneer het niet in gebruik is, voor het onderhoud en bij het verwisselen van accessoires.

Verwijder de stelsleutels en sleutels; Maak er een gewoonte van om te controleren of de sleutels en stelsleutels van het gereedschap zijn verwijderd voordat u het inschakelt.

Voorkom onbedoeld starten; Draag hem ook niet aangesloten met de vinger op de schakelaar. Zorg ervoor dat de schakelaar uitgeschakeld is wanneer u de stekker in het stopcontact steekt.

Verlengsnoeren voor gebruik buitenshuis; Als het gereedschap buitenshuis wordt gebruikt, gebruik dan alleen verlengsnoeren die bedoeld zijn voor gebruik buitenshuis en zo gemarkeerd zijn

Blijf waakzaam; Kijk wat je doet. Gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent.

Controleer beschadigde onderdelen; Voordat u het gereedschap verder gebruikt, moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om vast te stellen dat deze goed zal werken en de beoogde functie zal vervullen.

Controleer op uillijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking ervan kunnen beïnvloeden. Een beschemmkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij elders in deze handeiding anders aangegeven. Laat defecte schakelaars vervangen door een erkend servicecentrum. Gebruik het gereedschap niet als de schakelaar het niet aan en uit zet.

Een waarschuwing! Het gebruik van enig ander accessoire of hulpstuk anders dan aanbevolen in deze gebruiksaanwijzing kan een risico op persoonlijk letsel met zich meebrengen.

Last uw gereedschap repareren door een deskundige; Dit elektrische apparaat is in overeenstemming met de relevante veiligheidsregels. Reparatie van elektrische apparaten mag alleen door deskundigen worden uitgevoerd, anders kan dit aandienlijk gevaar voor de gebruiker opleveren.

Sluit het stofatzulgapparaat aan; Overal waar voorzieningen zijn voor het plaatsen van een stofatzulgsysteem, zorg ervoor dat dit is aangesloten en gebruikt.

Waarschuwing! Dit elektrische gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden achieve of passieve medische implantaten aantasten

voorwarden. Om het risico op ernstig of dodelijk letsel te voorkomen, raden wij aan dat personen met medische implantaten hun arts en de fabrikant van het medische implantaat raadplegen voordat ze het elektrische gereedschap gebruiken.

EN

IVa. Algemene veiligheidsinstructies ter voorkoming van ongevallen

Het is van essentieel belang dat u de veiligheidsvoorschriften en badieningsinstructies volledig leest en de daarin opgenomen informatie opvolgt, om de mogelijkheid van een ongeval of potentieel govaarlijke situatie tijdens het werken met de machine uit te sluiten. Controleer altijd het apparaat, de netsnoer en de stekker voordat u het apparaat gebruikt. Gebruik het

gereedschap alleen als het in goede staat verkeert en op geen enkele manier beschadigd is.

Beschadigde onderdelen moeten onmiddellijk door een gekwalificeerde elektricien worden vervangen.

- Trek altijd de stekker uit het stopcontact voordat u werkzaamheden aan de machine uitvoert, voordat u gereedschap verwisselt en wanneer de machine niet wordt gebruikt. - Om schade aan de voedingskabel te

voorkomen, dient u de voedingskabel altijd weg te leiden van de achterkant van de machine. machine.

- Bewaar het gereedschap op een veilige plaats en buiten het bereik van kinderen.

Aandacht!

Het apparaat en de verpakkingsmaterialen zijn geen speelgoed!

Kinderen mogen niet met plastic zakken, folle en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikking!

Elektrische aansluiting De

geïnstalleerde elektromotor is volledig bedrijfsklaar bedraad. De aansluiting van de klant op het elektriciteitsnet en eventueel gebruikte verlengkabels moeten voldoen aan de plaatselijke regelgeving.

Defecte elektrische aansluitkabels Elektrische

aansluitkabels lijden vaak aan isolatieschade.

Mogelijke oorzaken zijn:

Knelpunten wanneer aansluitkabels door raam- of deuropeningen worden geleid.

Knikken als gevolg van onjuiste bevestiging of plaatsing van de aansluitkabel.

Snijwonden door het over de verbindingskabel rijden.

Isolatieschade als gevolg van het krachtig uittrekken van de wandcontactdoos.

- Scheuren door veroudering van isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt, omdat deze door beschadiging van de isolatie uiterst gevaarlijk zijn.

Controleer elektrische aansluitkabels regelmatig op beschadigingen. Zorg ervoor dat de kabel bij controle is losgekoppeld van het elektriciteitsnet.

Elektrische aansluitkabels moeten voldoen aan de in uw land geldende regelgeving.

Waarschuwing: De machine moet zijn voorzien van een aardkabel om de machinist te beschermen tegen elektrische schokken.

BEOOGD GEBRUIK: Deze boormachine is ontworpen voor het boren van metaal, kunststof, hout en soortgelijke materialen. Voedsel en schadelijke materialen mogen met de uitrusting niet worden verwerkt. De boorkop is uitsluitend ontworpen voor gebruik met boren en gereodschappen met een schachtdiameter van 1,5 tot 16 mm, en voor cilindrische gereodschapsschachten. Het apparaat is uitsluitend bedoeld voor gebruik door volwassenen. Het apparaat mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander gebruik wordt beschouwd als een geval van misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg van dergelijk misbruik. Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of Industriële toepassingen. Onze garantie vervalt als de apparatuur wordt gebruikt in commerciële, handels- of industriele bodrijven of voor gelijkwaardige doeleinden. De bankboormachine is zo ontworpen dat potentiële gevaren vrijwel worden geëlimineerd als de machine op de juiste manier wordt gebruikt. Er moeten echter enkele veiligheidsmaatregelen in acht worden genomen om ervoor te zorgen dat alle restgevaren worden uigesloten.

IVb. Veiligheidsinstructies voor bankoefeningen

Zorg voor de juiste spanning; de spanning moet voldoen aan de specificaties op het typeplaatje.

Gebruik een stopcontact met randaarde; het apparaat mag alleen worden bediend vanaf een kotelet met een correct geïnstalleerd aardcontact.

Verlengingskabel; de snoerdoorsnede van een verlengkabel moet minimaal 1,5 mm2 bedragen. Rol een kabelhaspol altijd volledig af voor gebruik, controleer de kabel op eventuele gebreken.

Bescherming tegen elektrische schokken; Houd het apparaat uit de buurt van vocht. Het apparaat mag niet vochtig zijn en mag niet in een vochtige omgeving worden gebruikt. Controleer vóór ieder gebruik het apparaat en het netsnoer met stekker op beschadigingen. Vermijd lichamelijk contact met geaarde onderdelen, zoals leidingen, warmte-elementen, enz.

Bescherming tegen brand en explosie; er bevinden zich vonkproducerende componenten in het apparaat. Gebruik het apparaat niet in de buurt van brandbare viceistoffen of gassen. Anders bestaat er gevaar voor brand of explosie.

Behandel het apparaat met zorg; gebruik de kabel niet om de stekker uit het stopcontact le trekken. Bescherm de kabel legen hitle en scherpe randen houden je gereedschap scherp en schoon zodal je efficiënt en voilig kunt werken. Volg de onderhoudsvoorschriften en de instructies voor het wisselen van gereedschap.

Draag geschikte werkkleding en persoonlijke beschermingsmiddelen; losse kleding is niet geschikt. Deze kunnen door bewegende delen worden gegrepen en verstrikt raken. Draag een haarnetje als je lang haar hebt. Als algemene regel geldt dat er bij het werken met gereedschapswerktuigen geen sieraden mogen worden gedragen. Zorg ervoor dat u een veiligheidsbril draagt. Als u dit niet doet, kan dit leiden tot oogletsel.

Houd uw werkplek netjes en opgeruimd; Wanorde op de werkplek kan gemakkelijk tot ongelukken leiden. Laat geen gereedschap, voorwerpen of kabels achter in de directe omgeving van het werkgebied, aangezien dit struikelgevaar met zich meebrengt. Zong voor voldoende verlichting.

Pas op voor andere personen; Let op andere personen (vooral kinderen) wanneer u het apparaat gebruikt en houd ze uit de buurt van uw werkplek. Laat niemand het apparaat of de voedingskabel aanraken.

Bewaar het gereedschap op een veilige plaats; Bewaar ongebruikte apparaten op een droge, afgesloten plaats, buiten het bereik van kinderen.

Vermijd overbelasting van het apparaat; Gebruik het apparaat alleen binnen het aangegeven uitgangsbereik. Gebruik geen machines met laag vermogen voor zwaar werk. Gebruik geen gereedschap om werkzaamheden uit te voeren waarvoor het niet bedoeld is.

Zorg voor een vaste voet aan de grond; Zorg ervoor dat u tijdens het werken stabiel staat. Vermijd abnormale lichaamshoudingen en bewaar altijd uw evenwicht.

Trek de stekker uit het stopcontact; Trek de stekker uit het stopcontact als u het gereedschap niet gebruikt, voor onderhoud en als u de boor verwisselt.

Trek de stekker uit het stopcontact; Zorg ervoor dat de netaansluiting beveiligd is door een zekering van minimaal 10 A.

Voorkom onbedoeld opstarten: Zorg ervoor dat de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

Houd uw werk in de gaten; Zo kunt u uw machine en het object waaraan u werkt in de gaten houden. Gebruik de machine nooit als u zich niet concentreert of afgeleid bent. Gebruik de machine nooit als u onder invloed bent van alcohol of medicijnen gebruikt.

Controleer het gereedschap op beschadigingen; Voordat u het gereedschap gebruikt, moeten de veiligheidsvoorzieningen en eventuele licht beschadigde onderdalen zorgvuldig worden gecontroleerd om er zeker van te zijn dat ze goed werken. Inspecteer regelmatig de voedingskabel van het gereedschap visueel. Alle onderdelen moeten correct gemonteerd zijn en voldoen aan alle voorwaarden die nodig zijn om een goede werking te garanderen.

IN

Tenzij anders aangegeven in de gebruiksaanwijzing moeten beschadigde veiligheidsvoorzieningen en onderdelen vakkundig door een vakman worden gerepareerd of vervangen erkende werkplaats. Gebruik nooit gereedschap met defecte aan/uit-schakelaars.

Waarschuwing: Het gebruik van andere plug-in gereedschappen en accessoires dan die gespecificeerd in deze gebruiksaanwijzing kan tot letsel leiden.

Maximale werkstukgrootte; Werkstukken (max. 20 x 20 cm) mogen alleen worden bewerkt als ze veilig op de boortafel of in de bankschroef kunnen worden geklemd.

Resterende gevaren

De machine is gebouwd met behulp van moderne technologie in overeenstemming met erkende veiligheidsregels. Sommige resterende gevaren kunnen echter nog steeds bestaan.

- Lang haar en losse kleding kunnen gevaarlijk zijn als het werkstuk draait. Draag persoonlijke beschermingsmiddelen zoals een haarnetje en nauwsluitend werk kleren.

- Houtsnippers en zaagsel kunnen gevaar voor de gezondheid opleveren. Zorg ervoor dat u persoonlijke beschermingsmiddelen draagt, zoals een veiligheidsbril en een stofmasker. Gebruik een vacuïmuitlaat systeem.

- Weggeslingerde werkstukken leiden tot letsel als het werkstuk niet goed is vastgezet, zoals bij werken zonder eindaanslag,

- het gebruik van onjuiste of beschadigde netkabels kan leiden tot letsel veroorzaakt door elektriciteit,

- zelfs als alle veiligheidsmaatregelen zijn genomen, kunnen er nog steeds enkele resterende gevaren bestaan die nog niet duidelijk zijn.

Overige gevaren kunnen tot een minimum worden beperkt door de instructies in de "veiligheidsinstructies" en in de gehele bedleningshandleiding op te volgen.

Bewaar deze veiligheidsinformatie op een veilige plaats.

Laser

Bescherm uzelf en uw omgeving tegen ongevallen door middel van geschikte voorzorgsmaatregelen!

• Kijk niet met onbeschermde ogen rechtstreeks in de laserstraal.
• Kijk nooit in het pad van de straal.
• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Zelfs een laserstraal met een laag vermogen kan schade aan de ogen veroorzaken.
• Let op: andere methoden dan hier gespecificeerd kunnen leiden tot gevaarlijke blootstelling aan straling.ww
• Open nooit de lasermodule. Onverwachte blootstelling aan de straal kan optreden.
• Als de verstekzaag langere tijd niet wordt gebruikt, moeten de batterijen worden verwijderd.
• De laser mag niet worden vervangen door een ander type laser.
• Reparaties aan de laser mogen uitsluitend worden uitgevoerd door de laserfabrikant of een geautoriseerde vertegenwoordiger.

Let op: Laserstraling Kijk niet in de straal Klasse 2-laser

De fabrikant behoudt zich het recht voor om zonder voorafgaande kennisgeving kleine wijzigingen aan to brongen. In hot productontwerp en do technische spocificatios, torz! oozo wijzigingen de prestabies en veiligheid van de producten aanzienlijk beïnvloeden. De beschreven onderdelen / geïllustreend op de pagina's van de handeiding die u in uw handen houdt, kan ook gebeuren hobben betrokking op andere modelien uit de productijn van de fabrikant met vorgelijkbare kommerkon en zijn mogelijk niet inbogroson in hot product dat u zojuist hott aangoschaft.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciele, handols- of industriels toopassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciolo, handels- of industriële beschrijven of voor gelijkwaardige daeleinden.
Om de volighoid on betrouwbaarheid van hot product on de goldighoid van de garantie to garandoron, alo reparatio-, inspectio-, reparatio- of vorvangingsworkzaamhodon, inclusief ondornhouds- on speciale aanpassingen mogen alleen worden uitgevoerd door technici van de bevaegde instantie servicesdeling van de fabrikant.
Gebruik het product allijd met de meegeleverde apparatuur. Werking van het product met niet-meegeleverde apparatuur kan storingen of zeils ernstig letsei veroorzaken dood. De faerikant on de importour zijn niet aansprakelijk voor lotsol en schads die voortvlocit uit het gebruik van niet-conforme apparatuur.

Accessoires

1. Hoofd-/motorsamenstel (I)
2. Basis(I)
   3.Kolommontage
3. Voerhandvatten (3)
4. Tafelslinger(I)
5. Tafelmontage(I)
6. Tafelvergrendelknop(I)
7. Moersleutel(2)
   9.Bout M8X20(3)
8. Klauwplaat met sleutel(I)
9. Worm(I)
10. Snoer en stekker(I)

EN

VI. Montage

WAARSCHUWING: Sluit voor uw eigen veiligheid de stekker nooit aan op een stopcontact voordat alle montagestappen zijn voltooid en u de veiligheids- en bedieningsinstructies hebt gelezen en begrepen.

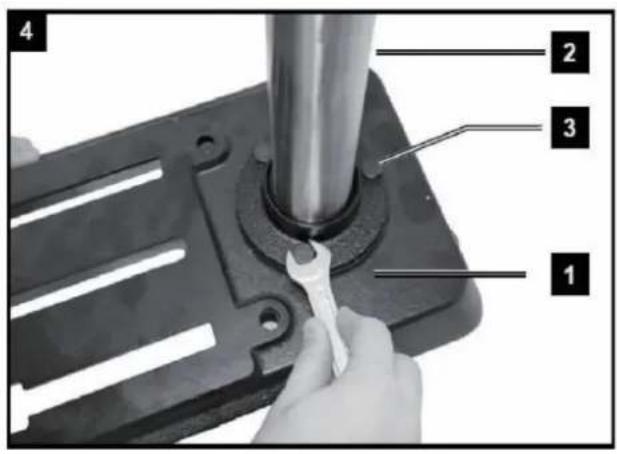

Kolom naar basis (Fig. 4)

1. Plaats de basis (1) op de vloer of bank.
2. Plaats de kolomconstructie (2) op de basis en lijn de gaten in de kolomsteun uit met de gaten in de basis.
3. Om de kolomeenheid te bevestigen en vast te zetten, schroeft u de 3 schroeven (3) in de basisplaat (1) en draait u ze vast met een sleutel SW13.

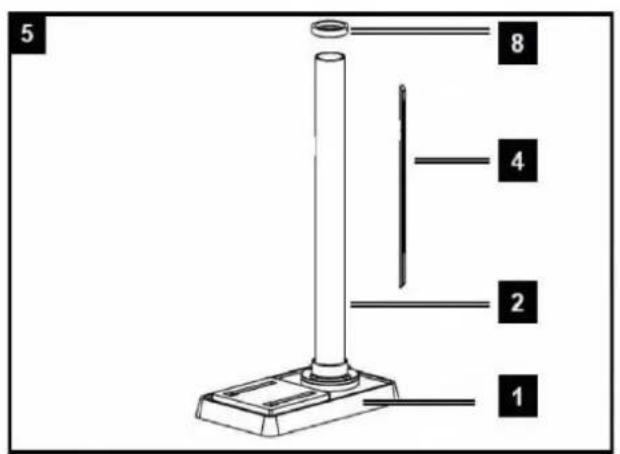

Verwijder het rek (Fig. 5)

Om uw boormachine te kunnen monteren, dient u eerst het rek (4) te verwijderen.

1. Verwijder de ring (8) met behulp van een inbussleutel (SW3) en trek deze uit de kolom (2).
2. Trek nu het rek (4) eruit.

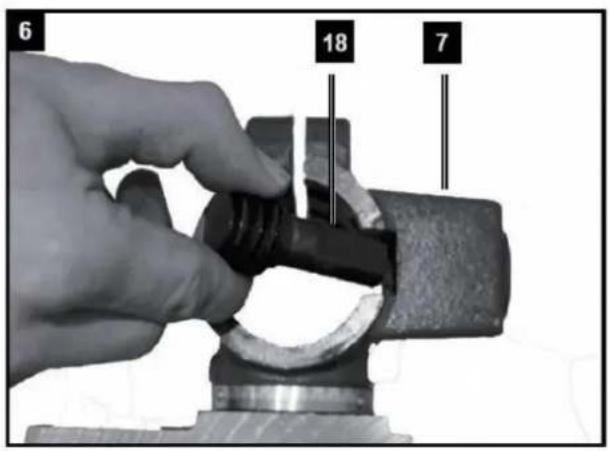

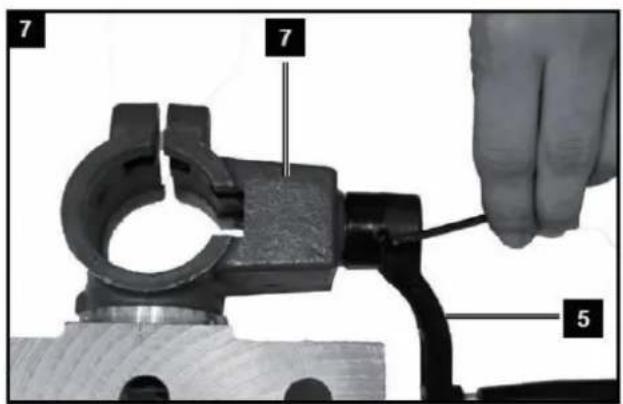

Boortafelhouder voormonteren, (afb. 6+7)

1. Duw de slingerhouder (18) van binnenuit door het gat in de boortafelhouder (7).
2. Plaats de slinger (5) op de crankhouder en gebruik de inbussleutel (B) om de slinger (5) vast te zetten.

Montagehouder boortafel (Fig. 8-11)

1. Steek de tandheugel (4) in de groef van de houderboortafel (7).
2. Lijn de tandheugel (4) gecentreerd uit ten opzichte van de boortafel (7).
3. Let bij het samenvoegen van de tandheugel (4) op een correcte vertanding van houderboortafel (7) en tandheugel (4) binnen de groef.
4. Plaats nu de boortafel (7) met de tandheugel (4) op de kolom (2) en laat de tandheugel (4) in de onderste heugelgeleiding op de bodemplaat lopen.
5. Zet de tandheugel (4) vast met de ring (8). Let er hierbij op dat de tandheugelgeleider naar beneden wijst op de ring (8). Bevestig de ring (8) door de gelintegreerde stelschroef (20) vast te draalen.
6. Schroef de klemgreep (6) in de boortafelhouder (7).

Machinekop en kolom (Fig. 12+13)

1. Plaats de machinekop op de kolom (2).
2. Plaats de spindel van de boormachine met de tafel en de bodemplaat in de kap en draai de 2 inbusbouten (21) vast.

Voer handgrepen naar de asnaaf (Fig. 14)

Schroef de invoerhandgrepen (17) stevig in de schroefdraadgaten in de naaf.

De spantang installeren (Fig. 15)

1. Reinig het conische gat in de spankop (19) en de spilconus met een schoon stuk stof. Zorg ervoor dat er geen vreemde deeltjes aan de oppervlakken blijven kleven.
   Het kleinste stukje vuil op een van deze oppervlakken zal ervoor zorgen dat de boorkop niet goed op zijn plaats zit. Hierdoor gaat de boor wiebelen. Als het taps toelopende gat in de boorkop erg vuil is, gebruik dan een schoonmaakmiddel op de schone doek.
2. Schuif de boorkop zo ver mogelijk op de spilneus.
3. Draai de spanhuls tegen de klok in (van bovenal gezien) en open de bekken van de boorhouder.
4. Plaats een stuk hout op de tafel en laat de spindel op het stuk hout zakken. Druk stevig aan zodat de boorkop precies past.

Bevestiging van een radiaalboormachine op een steunvlak. Zet de boor op een werkbank vast met de galen van de grondplaat om kantelen van de machine te voorkomen.

Voor uw eigen veiligheid wordt het len zeersle aanbevolen om de machine op een bank of iets dergelijks te installeren.

EN

VII. Gebruiksaanwijzing

WAARSCHUWING: Als u niet bekend bent met dit soort machines, vraag dan advies aan een ervaren persoon. In ieder geval dient u de veiligheids- en bedieningsinstructies te hebben gelezen en begrepen voordat u dit product probeert te gebruiken.

Tafel draaien (afb. 18+19)

Tip: De hellingsaanduiding (25) dient alleen als oriëntatie voor een grove hoekverstelling. Voor precisiewerk moeten geschikte goniometers worden gebruikt.

Om de boortafel (23) in de gekantelde positie te plaatsen, draait u met een platte sleutel (SW19) de zeskantmoer (24) die dient voor 90° fixatie los, verwijdert u de klemmoer (27) en stelt u de gewenste tafelhoek in. Draai de klemmoer (27) weer vast.

Tafelhoogte aanpassen (Fig. 19)

1. Maak de klemhendels (6) los.
2. Stel de tafel (7) in op de gewenste hoogte. Gebruik voor de hoogteverstelling de verstelhendel (5).
3. Draai de tafelvergrendeling (6) weer vast
   Let op: het is beter om de tafel zo aan de kolom te bevestigen dat de punt van de boor net iets boven de bovenkant van het werkstuk zit.

Snelheid klezen en rlem spannen Fig. (20+21)

Aandacht! Schakel altijd de stekker uit het stopcontact voordat u de riembescherm er van de motorkap opent. Wacht vóór onderhouds -afstelwerkzaamheden de machine altijd volledig tot stilstand (risico op letsel)! Laat de boormachine nooit draaien met open V-riemafdekking. Raak de lopende V-riem nooit aan.

Tip: Veiligheidsschakelaar Als je de snelheid wilt aanpassen, moet je het poeliedeksel openen. Het apparaat schakelt onmiddellijk uit om het risico op letsel te voorkomen.

1. Op uw kolomboormachine kunt u verschillende spiltoerentallen instellen: 2. Nadat u de
   machine heeft uitgeschakeld, kunt u de kap (15) openen door de schroef (28) los te draaien. Alle instelmogelijkheden voor het spiltoerental vindt u op het deksel (15) van de machine.

2. Ontlast de druk van de aandrijfriem aan de rechterkant van de machinekop door de vleugelschroef (23) los te draaien. Trek de rechterkant van de motor iets naar de spil toe om de druk van de ventilatorriem te onllasten.

3. Plaats de ventilatorriem om de betreffende poelies.

4. Duw de rechterkant van de motor naar achteren om de ventilatorriem strak te trekken.

5. Draai de vleugelschroef (29) weer vast. De ventilatorriem moet ongeveer 13 mm speling hebben wanneer deze in het midden wordt samengeknepen.

6. Sluit het deksel.

7. Als de ventilatorriem tijdens bedrijf slipt, pas dan de riemspanning aan.

Diepteaanslag (afb. 22)

OPMERKING: Wanneer de kleminrichting in de bovenste positie staat, moet de punt van de boor zich iets boven de bovenkant van het werkstuk bevinden.

De diepteaanslag maakt controle van de boordiepte mogelijk. Stel hiervoor de gewenste boordiepte in en borg deze met de kartelmoeren (30) tegen de onderste aanslag (31).

Boren installeren (Fig. 23)

1. Steek de boor ver genoeg in de boorkop om een maximale grip op de spanklauwen te verkrijgen. (Als u een kleine boor gebruikt, steek deze dan niet zo ver in dat de kaken de spiraalvormige groeven van de boor raken.
2. Zorg ervoor dat de boor gecentreerd is in de boorkop voordat u de boorkop vastdraait met de boorkopsleutel. (optioneel)
3. Draai de boorkop vast met de sleutel, zodat de boor tijdens het werk niet kan wegglijden.

Het verwijderen van de boorkop.

Open de bekken van de spantang zo wijd mogelijk door de spanhuls tegen de klok in te draaien (van bovenaf gezien). Tik voorzichtig op de boorkop met een hamer in de ene hand terwijl u de boorkop in de andere hand vasthoudt om te voorkomen dat deze valt wanneer deze loskomt van de spillneus.

Positioneringstafel en werkstuk (afb. 24)

Plaats altijd een stuk steunmateriaal ('hout') op de tafel onder het werkstuk. Dit voorkomt splijten of het ontstaan van zware bramen aan de onderkant van de werkstukken als de boor doorbreekt. Om te voorkomen dat het reservemateriaal uit de hand loopt, moet het contact maken met de linkerkant van de kolom (2), zoals algebeeld.

Waarschuwing: Om te voorkomen dat het werkstuk of het back-upmateriaal tijdens het boren uit uw hand wordt gescheurd, plaatst u ze aan de linkerkant van de kolom. Als het werkstuk of het back-upmateriaal niet lang genoeg is om de kolom te bereiken, klem ze dan op de tafel. Als u dit niet doet, kan dit leiden tot persoonlijk letsel.

Let op: gebruik voor kleine stukken die niet op de tafel kunnen worden geklemd een boormachinebankschroef (accessoire).

De bankschroef moet met een klem of bout aan de tafel worden bevestigd om letsel door ronddraalend werk en breuk van de bankschroef of gereedschap te voorkomen.

Gat boren Maak

met een centerpons of een scherpe spijker een deuk in het werkstuk op de plek waar u het gat wilt hebben. Voordat u de schakelaar inschakeit, brengt u de boor naar het werkstuk, in lijn met de locatie van het gat. Zet de schakelaar aan en trek de invoerhendels naar beneden met voldoende kracht om de boor te laten snijden. Als u te langzaam voert, kan de boor verbranden. Te snel doorvoeren kan ertoe leiden dat de motor stopt, dat de boor of de boor gaat slippen, dat het werkstuk losscheurt of dat de boor breekt.

Bij het boren in metaal kan het nodig zijn om de punt van de boor te smeren met motorolie om te voorkomen dat de boor verbrandt.

Werken met de laser (afb. 25)

Om de laser in te schakelen, drukt u op de schakelaar (13). Lijn het afgebeelde boorgat uit in het brandpunt van de laser, plaats de boor en begin met boren.

EN

De geïnstalleerde elektromotor is aangesloten en bedrijfsklaar. De aansluiting voldoet aan de geldende VDE- en DIN bepalingen. Ook de notaansluiting van de klant en de gebruikte verlongkabel moeten aan deze voorschriften voldoen. Bij werkzaamheden met dit elektrische gereedschap en bij tijdelijk gebruik buitenshuis moet het apparaat worden aangesloten op een aardlekschakelaar met een activeringsstroom van 30 mA of minder.

Belangrijke informatie Bij

overbelasting schakelt de motor zichzelf uit. Na een afkoelperiode (de tijd varieert) kan de motor weer worden ingeschakeld.

Beschadigde elektrische aansluitkabel De isolatie

van elektrische aansluitkabels is vaak beschadigd. Dit kan de volgende oorzaken hebben:

- Drukpunten, waar aansluitkabels door ramen of deuren worden geleid. - Knikt wanneer de verbindingskabel niet goed is vastgemaakt of geleid. - Plaatsen waar de aansluitkabels zijn doorgesneden doordat er overheen wordt gereden. - Isolatieschade doordat deze uit het stopcontact is gerukt. - Scheuren door veroudering van de isolatie.

Dergelijke beschadigde elektrische aansluitkabels mogen niet worden gebruikt en zijn door beschadiging van de isolatie levensgevaarlijk. Controleer de elektrische aansluitkabels regelmatig op beschadigingen. Zorg ervoor dat de aansluitkabels zijn losgekoppeld van de elektrische voeding wanneer u controleert op schade. Elektrische aansluitkabels moeten voldoen aan de toepasselijke VDE-, DIN-bepalingen en de respectieve regelgeving van uw land.

Eenfasige motor • De

netspanning moet overeenkomen met de spanning vermeld op het typeplaatje van de motor • Verlengkabels tot 25 m lang moeten een doorsnede hebben van 1,5 mm ^2 , verder dan 25 m bij 2,5 mm ^2 • De aansluiting op het elektricileitsnel moet worden bevoiligd met een langzaam werkande zekering van 16A.

Aansluitingen en reparaties aan elektrische apparatuur mogen uitsluitend door een elektricien worden uitgevoerd.

WAARSCHUWING: De boormachine mag niet in de open lucht worden gebruikt. De machine moet zijn voorzien van een aardkabel om de bediener te beschermen tegen elektrische schokken.

IX. Onderhoud/Reiniging

WAARSCHUWING: Trek voor uw eigen veiligheid de stekker uit het stopcontact voordat u aanpassingen, onderhouds- of reparatiewerkzaamheden uitvoert!

Laat onderhouds- en reparatiewerkzaamheden die niet in deze gebruikershandleiding zijn beschreven, uitvoeren door ons servicecentrum. Gebruik uitsluitend originele onderdelen. Laat het apparaat vóór alle onderhouds- en reinigingswerkzaamheden afkoelen. Er bestaat gevaar voor brandwonden!

Controleer het apparaal elke keer voordat u het gebruikt op zichtbare gebreken, zoals losse, versleten of beschadigde onderdelen, of of schroeven of andere onderdelen goed vastzitten. Vervang beschadigde onderdelen (vervang bijvoorbeeld een beschadigd netsnoer).

Reiniging

Gebruik geen schoonmaakmiddelen of oplosmiddelen. Chemische stoffen* kunnen de kunststof onderdelen van het apparaat beschadigen. Reinig het apparaat nooit onder stromend water. • Maak het apparaat na elk gebruik grondig schoon. • Reinig de ventilatiegaten en het oppervlak van het apparaat met een zachte borstel of doek.

- Verwijder indien nodig spanen, stof en vuil met een stofzuiger. • Smeer de bewegende delen regelmatig. • Zorg ervoor dat er geen smeermiddelen in contact komen met schakelaars. V-riemen, aandrijfrollen en boorhefarmen. • Benzine, trichlooretheen, chloride, ammonium, enz. kunnen kunststof onderdelen beschadigen.

Onderhoud

Het instellen van de laser. Afb. 21+25

Klem een boor in de boorhouder (12). De laser vormt een draadkruis in het midden van de boor. Als de laserlijn niet in het midden van de boor samenkoml, moet de laser worden algesleld. Plaats de boortafel (4) zo dicht mogelijk bij de boor. Draai de borgmoeren los. De laserlijnen kunnen worden aangepast door aan beide zijden de stelschroeven te draaien. Stel de laserlijnen zo in dat ze elkaar in het midden van de boorpunt kruisen.

Afstelling van de asborgveer Waarschuwing:

Alle noodzakelijke aanpassingen voor een goede werking van uw boormachine zijn in de fabriek uitgevoerd. Wilzig deze niet. Vanwege normale slijtage van uw gereedschap kunnen echter enkele aanpassingen nodig zijn. Trek bij het uitvoeren van instelwerkzaamheden altijd de stekker uit het stopcontact.

De terugstelveer van de spill instellen, Afb. 16 Het kan

zijn dat de terugstelveer van de spil moet worden afgesteld, omdat de spanning ervan is veranderd en de spil daardoor te snel of te langzaam terug beweegt.

1. Laat de tafel zakken voor meer ruimle om te werken.
2. Werk aan de linkerkant van de boor.
3. Steek een schroevendraaier in de voorste groef (1) en houd deze op zijn plaats.
4. Gebruik een steeksleutel (SW14) om de buitensle moer (3) le verwijderen
5. Terwijl de schroevendraaier zich nog in de groef bevindt, draait u de binnenmoer (4) los totdat de inkeping loskomt van de naaf (6). AANDACHT! De lente staat onder spanning!
6. Draai de veerkap (2) voorzichtig met de schroevendraaler tegen de klok in, totdat u de groef (1) in de naaf (6) kunt drukken.

7. Laat de spindel in de laagste stand zakken en houd de veerkap (2) op zijn plaats. Zodra de spil naar behoefte op en neer beweegt, draait u de binnenmoer (4) opnieuw vast.

8. Als het te los zlt, herhaal dan stappen 3-5. Als deze te strak zlt, herhaal dan stap 6 in omgekeerde volgorde. 9. Gebruik een platte sleutel om de buitenmoer (3) tegen de binnenmoer (4) vast te draaien.

9. OPMERKING: Draai niet om en beperk het bewegingsbereik van de spil niet!

EN

X. Opslag

Bewaar de apparatuur en accessoires buiten het bereik van kinderen op een donkere en droge plaats boven het vriespunt. De ideale bewaartemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Aandacht! Haal de stekker uit het stopcontact!

Het apparaat moet tijdens transport onvoorwaardelijk worden beveiligd tegen vallen of omvallen. Het apparaat kan aan de linker en rechter slijpschij-fbandschuurmachinekap worden opgetild. Stroomkabel, flexibele lampschacht etc. mogen niet worden gebruikt voor transportdoeleinden.

XI. Probleemoplossen

WAARSCHUWING: Schakel de machine altijd uit en trek de stekker uit het stopcontact voordat u problemen oplost.

Schuld Mogelijke oorzaak		Remedie
De as beweegt te snel of te langzaam naar de uitgangspositio.	De veervoorspanning is verkeerd ingesteld.	Stel de voorspanning in, zie "Spindelterugstelveer instellen".
De boorkop blijft loskomon van de spil, ondanks dat hij opnieuw is bevestigd.	Vuil, vet of olio op de spindel of aan de binnenkant van de spantang.	Gebruik een huishoudreinigingsmiddel om het opporvlak van de spil on de boorkop schoon te maken. Zie ook "De spantang monteren".
Hoog geluidsniveau tijdens bedrijf.	Onjuiste V-riemspanning.	Stel de V-riemspanning opnieuw in. Zie ook "Toerental en V-riemspanning instellen".
	De spindel is te droog.	Tast de spil.
	De poelie op de as zit los.	Controleer of de moeren op de poelie goed vastzitten en draai ze indien nodig opnieuw vast.
	De poelie op de motor zit los.	Draai de stelschroef op de motorpoelie vast.
Houtsplinters aan de onderkanl.	Geen back-upmateriaal achter het werksluk.	Gebruik "back-upmateriaal".
Het werkstuk raakt los uit de hand.	Niet goed ondersteund of vastgeklemd.	Onderstaun het werkstuk of klem het vast.
De boor is te heet.	Onjuiste snelheid.	Verander de snelheid. Zie ook "Selecteren van toorontal on V-riemspanning".
	Er komon geen spanen uit het gat.	Beweeg de boor regelmatig uit het gat om de spanen eruit te trekken.
	De boor is stomp.	Slijp de boor.
	Onvoldoende neerwaartse druk.	Verhoog de neerwaartse druk.
Do boor glijdt wog of hot gat is niet rond.	Harde plekken in het hout of de lengte en hoek van de boor is anders.	Slijp de boor.
	De boor is verbogen.	Vervang de boor.
Do boor blijft vastzitten in het werkstuk.	Het werkstuk en de boor zijn vordraaid of de neerwaartse druk is te groot.	Plaats iets onder het werkstuk of zet het vast. Zie ook "Workstuk positionoran".
	Onvoldoende V-riemspanning.	Stel de V-riemspanning in. Zie ook "Selecteren van toerental en V-riemspanning".
De boor drijft en trill overmatig.	Do boor is vorbogon.	Gebruik een rechte boor.
	Het spindellager is overmatig versloten.	Laat het spindellager vervangen.
	De boor is niet gecentreerd in de klauw.	Controleer de centrering. Zie ook "Gereedschap in de spantang plaatsen"
	Chuck is niet stevig vastgezet.	Bevestig de boorkop correct. Zie ook "De spantang monteren".

EN

XII. Verwijdering en recycling

Het apparaat wordt in een verpakking geleverd om transportschade te voorkomen. Deze verpakking is grondstof en kan dus opnieuw gebruikt worden of gereïntegreerd worden in de grondstoffenkringloop.

Het apparaat en de accessoires zijn gemaakt van verschillende materialen, zoals metalen en kunststoffen. Breng defecte onderdelen naar speciale alvalverwerkingsplaatsen. Informeer bij uw vakhandelaar of gemeentebestuur!

Gooi oude apparatuur niet weg met het huishoudelijk afval!

Dit symbool geeft aan dat dit product niet in het hulshouden mag worden weggegoold afval volgens de richtlijn Afgedankte elektrische en elektronische apparatuur (2012/19/EU) en nationale wetten. Dit product dient te worden ingeleverd bij de daarvoor bestemde ophaalplaats punt. Dit kan blijvoorbeeld door deze te retourneren bij aankoop van een soortgelijk exemplaar product of lever het in bij een erkend inzamelpunt voor recycling oude elektrische en elektronische apparaten. Onjuiste omgang met afgedankte apparatuur negatieve gevolgen kunnen hebben voor het milieu en de menselijke gezondheid tegen potentieel gevaarlijke stoffen die vaak voorkomen in elektrische en elektronische apparatuur. Door dit product op de juiste manier weg te gooien, draagt u ook bij aan het effectief gebruik van natuurlijke hulpbronnen. Informatie over inzamelpunten voor oude apparaten vindt u bij uw gemeente, de plaatselijke overheld afvalverwerkingsbedrijf, een geautoriseerde locatie voor de verwijdering van oude elektrische en elektronische apparaten of uw afvalophaaldienst.
