GEBRUIKSAANWIJZING BY601E Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dien gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING :

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan ka ernstig letsel tot gevolg hebben.

VEILIGHEIDSMAATREGELEN VOOR LASHELMEN LEES VOOR GEBRUIK

Bescherm uzelf en anderen tegen letsel: lees, volg en bewaar deze belangrijke veiligheidsmaatregelen en bedieningsinstructies.

Symboolgebruik

GEVAAR! - Geeft een gevaarlijk gevaar aan een situatie die, indien n vermeden, zal resulteren in de dood of ernstig letsel. De mogelijke ge- worden weergegeven in de bijgevoegde afbeelding symbolen of uitgelego tekst.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leider de dood of ernstig letsel. De mogelijke gevaren worden weergegeven i de aangrenzende symbolen of uitgelegd in de tekst.

LET OP - Geeft uitspraken aan die geen verband houden met persoonlijk letsel.

Geeft speciale instructies aan.

Deze groep symbolen staat voor Waarschuwing!

Let op! Gevaar voor elektrische schokken, bewegende onderdelen en hete onderdelen. Raadpleeg de symbolen en bijbehorende instructies hieronder voor de benodigde maatregelen om de gevaren te vermijden.

Gevaren van booglassen

Alleen gekwalificeerde personen mogen dit apparaat installeren, bedienen, onderhouden en repareren.

BOOGSTRALEN kunnen ogen en huid verbranden.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarood) stralen die ogen en huid kunnen verbranden. Er vliegen vonken van de las af.

• Draag een lashelm met een filter in de juiste tint om uw gezicht en oger beschermen tijdens het lassen of observeren (zie ANSI Z49.1 en Z87.1 vermeld in de veiligheidsnormen). Raadpleeg de schaduw- en gevoeligheidstabellen.
• Draag een goedgekeurde veiligheidsbril met zijschermen onder uw helm.
• Gebruik beschermende schermen of barrières om anderen te beschermen tegen flitsen, schittering en vonken. Waarschuw anderen dat ze niet naar vlamboog moeten kijken.
• Draag lichaamsbescherming van duurzaam, vlamvertragend materiaal (leer, dik katoen, wol). Lichaamsbescherming bestaat uit olievrije kleding, zoals leren handschoenen, een dik overhemd, een broek zonder omslagen, hoge schoenen en een pet.
• Pas vóór het lassen de gevoeligheid van de automatisch dimmende lens a op de toepassing.
• Stop onmiddellijk met lassen als de automatisch verduisterende lens niet donker wordt wanneer de boog wordt ontstoken. Raadpleeg de gebruikershandleiding voor meer informatie.

LASHELMEN bieden geen onbeperkte bescherming voor ogen, oren en gezicht.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarood) stralen die ogen en huid kunnen verbranden. Er vliegen vonken van de las af.

- Gebruik altijd een veiligheidsbril of -bril die bestand is tegen stoten en gehoorbescherming wanneer u deze lashelm gebruikt.

- Gebruik deze helm niet als u met of in de buurt van explosieven of bijter vloeistoffen werkt.

- Las niet boven uw hoofd terwijl u deze helm draagt.

- Controleer de autolens regelmatig. Vervang onmiddellijk bekraste, gebarsten of gepitte lenzen of autolenzen.

- NOISE kan het gehoor beschadigen.

• Geluid van bepaalde processen of apparatuur kan gehoorschade veroorzaken.
• Draag goedgekeurde gehoorbescherming als het geluidsniveau hoog is.

LEES DE INSTRUCTIES.

Lees en volg alle labels en de gebruikershandleiding zorgvuldig voordat u het apparaat installeert, bedient of onderhoudt. Lees de veiligheidsinformatie aan het begin van de handleiding en in elke

sectie.

• Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant.
• Voer onderhoud en service uit volgens de gebruikershandleidingen, industrienormen en nationale, regionale en lokale codes.

DAMPEN EN GASSEN kunnen gevaarlijk zijn.

Bij lassen komen dampen en gassen vrij. Het inademen van c dampen en gassen kan schadelijk zijn voor uw gezondheid.

• Houd je hoofd uit de dampen. Adem de dampen niet in.
• Als u zich binnen bevindt, ventileer dan het gebied en/of gebruik lokale geforceerde ventilatie bij de boog om Verwijder lasrook en -gassen. De aanbevolen manier om voldoende ventilatie te bepalen, is door monsters in nemen van de samenstelling en hoeveelheid van de rook en gassen waar personeel wordt blootgesteld.
• Als de ventilatie slecht is, draag dan een goedgekeurd ademhalingsmasker met luchttoevoer.
• Lees en begrijp de veiligheidsinformatiebladen (VIB's) en de instructies van de fabrikant voor lijmen, coatings, reinigingsmiddelen, verbruiksartikelen, koelmiddelen, ontvetters, vloeimiddelen en metalen.
• Werk alleen in een besloten ruimte met goede ventilatie of met een ademhalingstoestel. Zorg altijd voor een getrainde toezichthouder in de buu Lasrook en -gassen kunnen de lucht verdringen en het zuurstofgehalte verlagen, wat letsel of de dood tot gevolg kan hebben. Zorg ervoor dat ademlucht veilig is.
• Las niet in de buurt van ontvettings-, reinigings- of spuitwerkzaamheden. De

hitte en straling van de lasboog kunnen reageren met dampen en zeer (g en irriterende gassen vormen.

- Las niet op gecoate metalen, zoals gegalvaniseerd, lood- of cadmiumgeplateerd staal, tenzij de coating van de lasplek is verwijderd, d ruimte goed geventileerd is en u een ademhalingsbescherming met luchttoevoer draagt. De coatings en metalen die deze elementen bevatten, kunnen giftige dampen afgeven tijdens het lassen.

Waarschuwingen van Propositie 65

Las- of snijapparatuur produceert dampen of gassen die chemicaliën bevatten waarvan bekend is dat ze de staat Californië geboorteafwijking en in sommige gevallen kanker kan veroorzaken. (California Health & Safety Code Sectie 25249.5 e.v.)

Dit product bevat chemicaliën, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere

reproductieve schade kunnen veroorzaken. Was uw handen na gebruik.

SPECIFICATIONS

Optische klasse	1/1/1/2
LCD-weergavegebied	100 x 60 mm (3,94 x 2,36 incl)
Patroongrootte	114 x 133 mm (4,50 x 5,25 incl)
UV/IR-bescherming	UV/IR-bescherming
Boogsensor	4
variabele laskleuren	LASSEN ModelVerduisterd Staat:NR. 9-13/LichtStaat:NR. 4 CUT-modelVerduisterd Staat: NR. 5-9/LichtStaat:NR. 4 Grind ModelLichtstatus:nr. 4
schaduwcontrole	variabele aanpassing door externeknop
gevoeligheidsregeling	variabele aanpassing door externe knop
voeding	zonnecellen met batterijondersteuning
Waarschuwing voor lage batterij	Rood licht
Batterij	CR203 Lithium (2 vereist)
Aan/uit	Volledig automatisch
Schakeltijd van licht naar donker	1/25.000 sec.
Tijd om van donker naar licht te schakelen	0,1 sec . - 1,0 sec.
TIG-classificatie	DC≥ 5 ampère; AC≥ 5 ampère
Bedrijfstemperatuur	23 ° F ~ 131 ° F (-5 ° C ~
opslagtemperatuur	-4 ° F ~ 158 ° F (-20 ° C ~

GEBRUIKSAANWIJZING

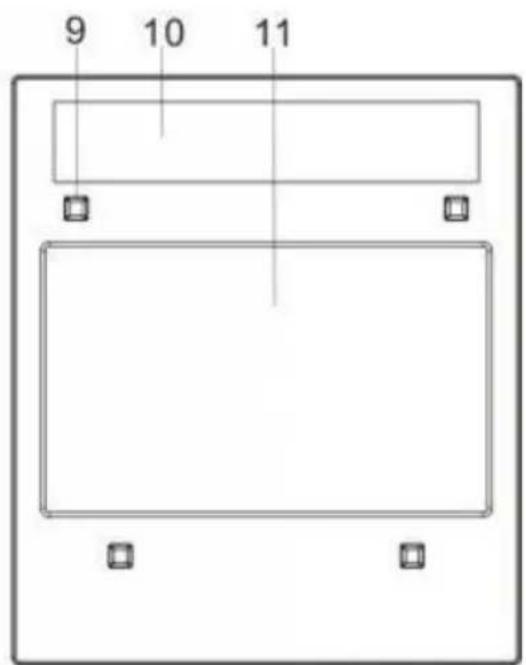

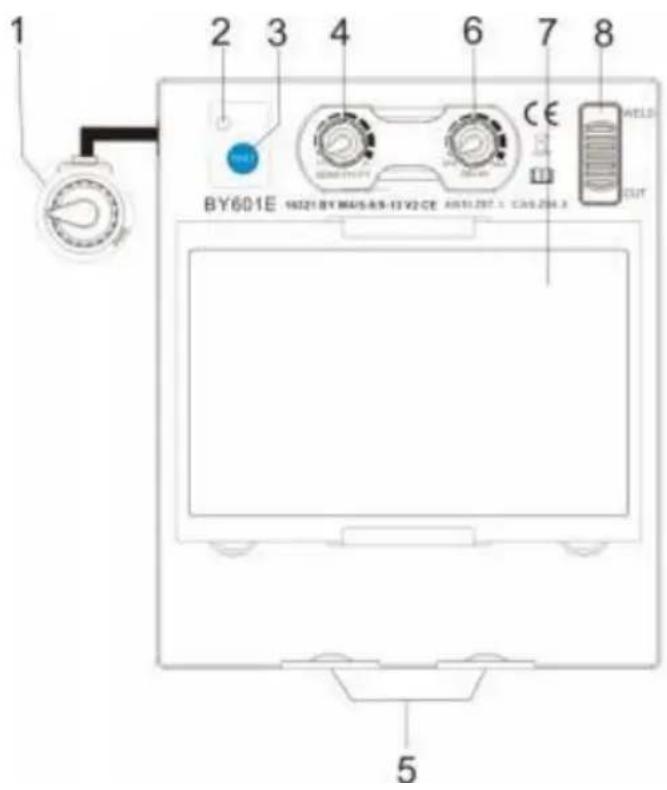

Helmbediening

1 2 3 4 6 7 8 BY601E H021 BY MA15 AS-13 V2 CE ANT1.297.1 CAC.294.3 OUT 5

9 10 11

H2

NEE.	BESCHRIJVING
1	Schaduwregelknop
2	Laagspanningsindicator
3	Zelftestknop
4	Gevoeligheidsregelknop
5	Lithiumbatterij
6	Regelknop voor de vertragingstijd
7	LCD
8	SNIJ-LAS
9	Arc-censor
10	Zonnecel
11	UV/IR-filter

GEBRUIKSAANWIJZING

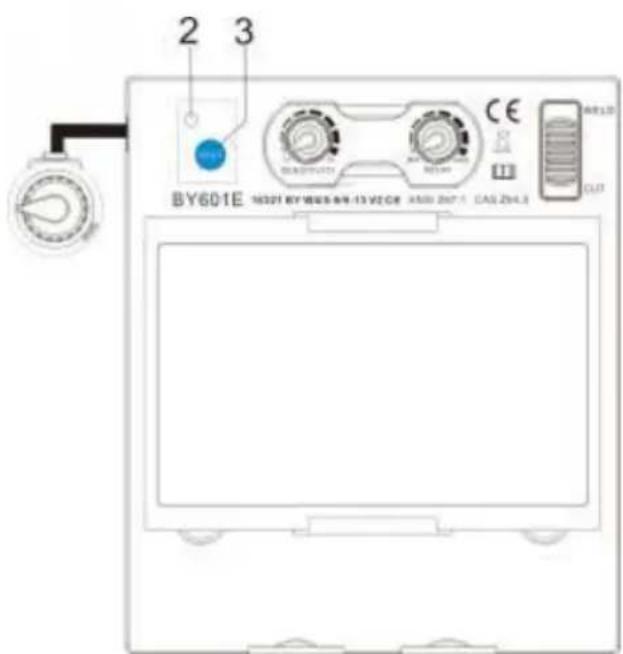

Resetknop en indicator voor lage batterij

BY601E 16021 BY MUS-84-13 V2CE AMU 204.3 CAS 204.3 CE CAI 204.3 BY120 CLT

1. Resetknop Druk op de resetknop om te controleren of de lens goed wei Wanneer u op de resetknop drukt, zou de lens donker moeten worden en wee helder moeten worden. Gebruik de helm niet als de lens niet naar behore functioneert.

2. Indicator voor lage batterij De indicator voor een bijna lege batterij gaat branden wanneer er nog 2 tot 3

dagen batterijduur over is. Als de batterij bijna leeg is, vervang deze door CR2030-lithiumbatterijen.

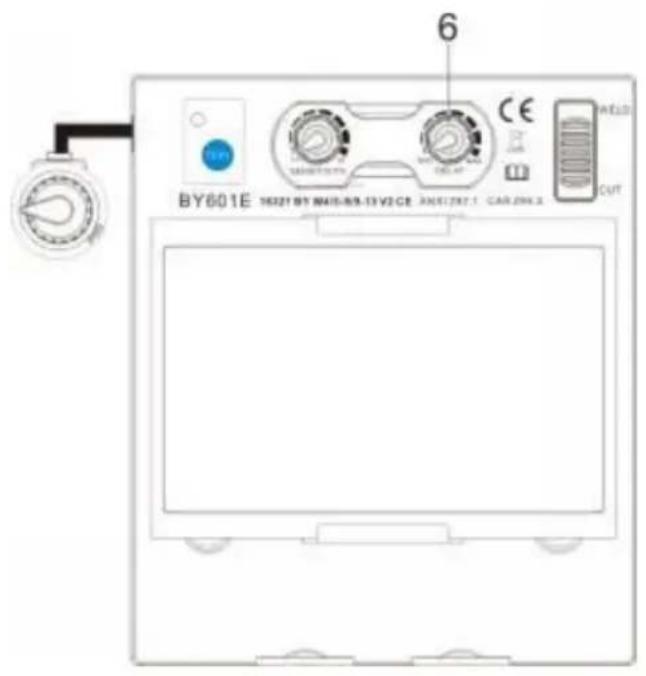

Lensvertragingregeling

BY601E 16321 B5 N415-B8-13 V2 CE AX61287.1 CAR.DN.2 6 WELD CUT

1 Lensvertragingregeling

Met de lensvertragingsregeling kunt u de tijd aanpassen die de lens nodig heeft om over te schakelen naar de heldere toestand nadat lassen.

De vertraging is vooral nuttig bij het elimineren van felle nastralen die aanwezig zijn in toepassingen met een hogere stroomsterkte, waarbij het smeltbad na het lassen even helder blijft. De lensvertraging is instelbaar van min. (0,10 seconde) tot max(1,0 seconde).

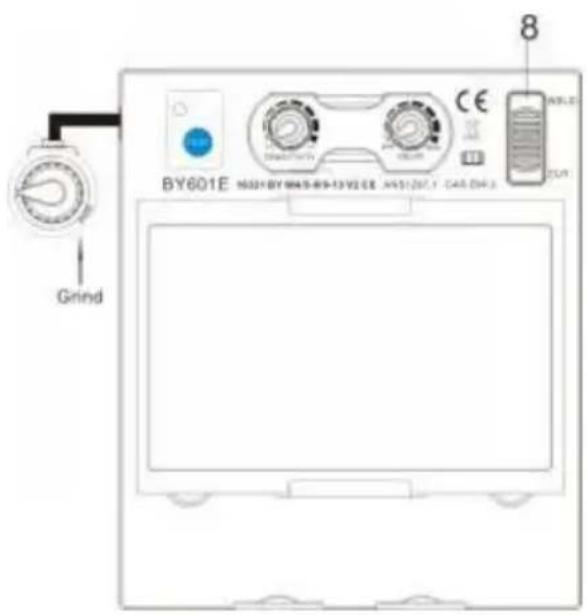

Modusregeling

BY601E 602+BY 805-89-32VCE ANS1207.1 C45 D45.3 Grind 8 WALD ZUT

1 Lasmodus

Wordt gebruikt voor de meeste

lastoepassingen. In deze modus wordt de lens

Schakelt in wanneer het optisch een

lasboog detecteert. Pas de instellingen voor kleur, gevoeligheid en vertraging indien nodig aan.

2 Snijmodus

Wordt gebruikt voor snijtoepassingen. In deze modus wordt de lens ingeschakeld

wanneer deze optisch een snijboog detecteert. Pas de instellingen voor schadige gevoeligheid en vertraging naar wens aan.

3 maalmodus

Wordt gebruikt voor metaalslijptoepassingen. In deze modus staat de lens vas

tint nr. 4. Lensaanpassingen zijn niet mogelijk.

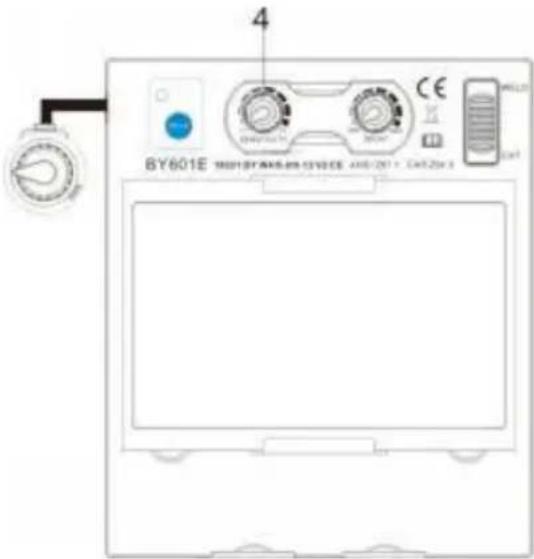

Gevoeligheidscontrole

BY601E 180157445-09-15/00CE 400/201+ Cat:20x3 4

Druk op de knop "GEVOELIGHEID". Deze wordt geselecteerd op basis van het lasproces en het omgevingslicht. De standaardgevoeligheid is medium.

1. Selecteer minimum: Geschikt voor lassen met een hoog ampérage of lassen in fel omgevingslicht (bijvoorbeeld als er storend licht is van de nabijheid van andere lasser)
2. Selecteer maximum : Geschikt voor lage ampérage

lassen, gebruiken bij zwembadlicht (Bijvoorbeeld. Pijp lassen waarbij een deel de boog aan het zicht wordt onttrokken) en waarbij de lasboog stabiel wordt (bijvoorbeeld. TIG-lassen).

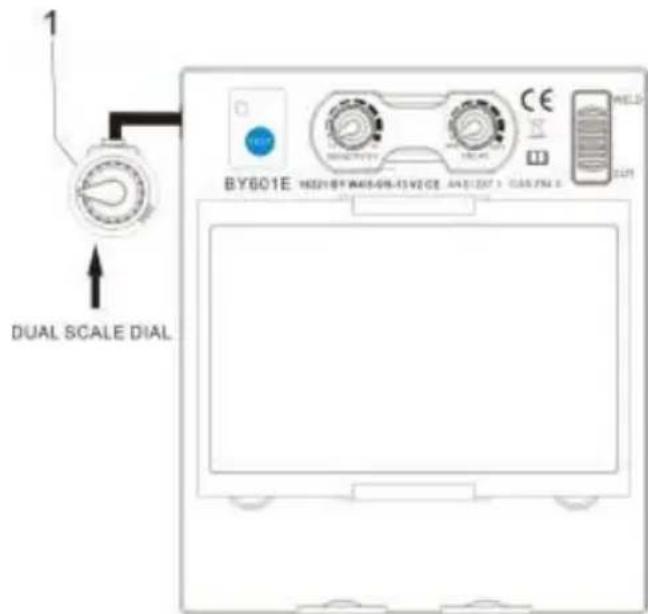

Variabele schaduwregeling

Gebruik de regelaar om de lenstint in de verduisterde toestand aan te passen.

Gebruik de onderstaande tabel om de juiste tintinstelling te selecteren op basis van uw lasproces. De tintbereiken voor elke modus zijn als volgt: Lassen - Nr. 9 - Nr. 13 Snijden - Nr. 5 - Nr. 9

Proces	Elektrodegrootte inch (mm)	Boogstroom in Ampère	Minimale bescherming Schaduw nr	Voorgesteld Kleur nr. (Comfort)*
Afgeschermd metaalbooglassen (SMAW)	Minder dan 3/3(2,4) 3/32-5/32(2,4-4,0) 5/32-1/(4,0-6,4) Meer dan 1/4 (6,4)	Minder dan 60-160160-250250-550	781011	--101214
Gasmetaal Booglassen (GMAW)Gevulkaniseerd Booglassen (FCAW)		Minder dan 60-160160-250250-500	7101010	--111214
Gas Tungsten A Welding (TIG)		Minder dan 50-150150-500	8810	101214
Luchtkoolstof Boogsnijden (CAC-A)	Licht zwaar	Minder dan 500500-1000	1011	1214
Plasmasnijden (PAC)		Minder dan 20-4040-6060-8080-300300-400400-800	45688910	456891214
Plasmabooglasse n (POOT)		Minder dan 20-100100-400400-800	681011	6-8 10 12

Referentie: ANSI Z49.1:2005
* Begin met een tint die te donker is om de laszone te zien. Ga vervolgen

een lichtere tint die voldoende zicht geeft op de laszone zonder onder het minimum te gaan.

AANPASSEN HOOFDDEKSEL

HOOFDBEDEKKING aanpassen door de ratelknop naar rechts of links te draa om de gewenste hoofdmaat aan te passen. Deze knop bevindt zich aan de achterkant van de helm.

aanpassing uitvoeren door de comfortstand aan te passen en vervolgens de onder de geleider te plaatsen en de pinnen in de gaten te klikken, zodat de stevig vastklikt.

KANTELEN: De kantelverstelling bevindt zich aan de rechterkant van de helm. Maak de rechter hoofdband los. Spanknop en duw het bovenste uiteinde van verstelhendel naar buiten totdat de stoplip van de hendel de inkepingen passe Draai de hendel vervolgens naar voren of naar achteren naar de gewenste kantelpositie. De stop grijpt automatisch weer in wanneer deze wordt losgelate en vergrendelt de helm.

VOORUIT-/ACHTERUITVERSTELLING: Past de afstand tussen het gezicht van

de gebruiker en de lens aan. Verstel, schuif en houd de veerbelaste doppen omhoog terwijl u de hoofdband in een van de vier sleufposities beweegt. Zoog gewenste afstand is bereikt, laat u de dop los en keert terug naar de rustpod zodra de adapter in een van de vier gleuven is vastgezet.

LET OP: Zorg ervoor dat beide zijden gelijk gepositioneerd zijn voor een juis oriëntatie.

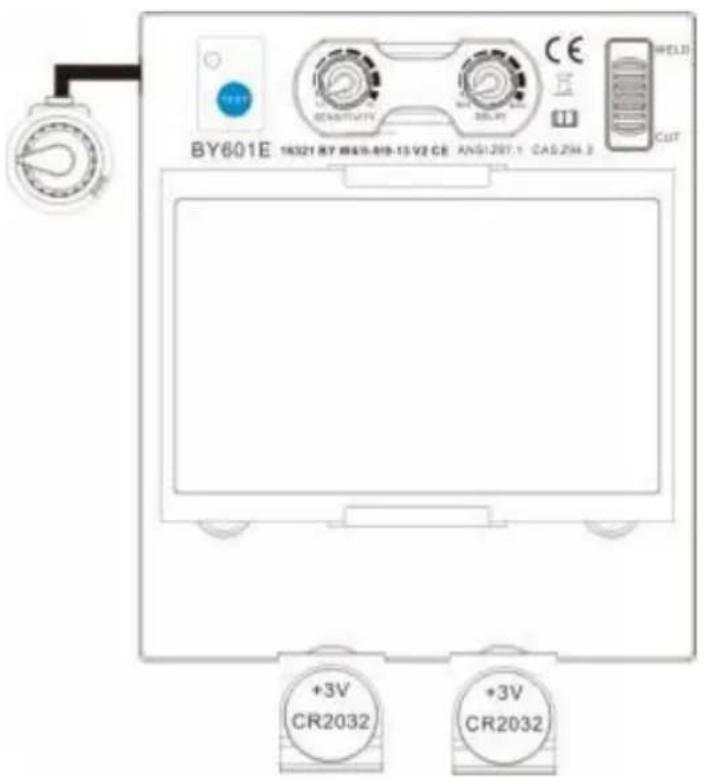

DE BATTERIJ VERVANGEN

BY601E 18321 BY 8415-819-13 V2 CE ANS1287.1 CAD21M.3 +3V CR2032 +3V CR2032

Deze ADF wordt gevoed door een vervangbare batterij en zonne-energie. De batterij bevindt zich in de onderste hoek van de ADF-cartridge. Vervang de batterij wanneer het lampje 'BATTERIJ BIJNA LEEG' brandt.

Vervang door CR2032 lithiumbatterijen (2 vereist) of gelijkwaardig Zorg ervoor dat de positieve (+) kant van de batterij naar boven wijst (richting de binnenkant van de helm).

Waarschuwing: Gebruik de automatisch verduisterende lens nooit zonder dat de binnen- en buitenlensdeksels correct zijn

geïnstalleerd. Lasspatten beschadigen de automatisch verduisterende lens en maken de garantie ongeldig.

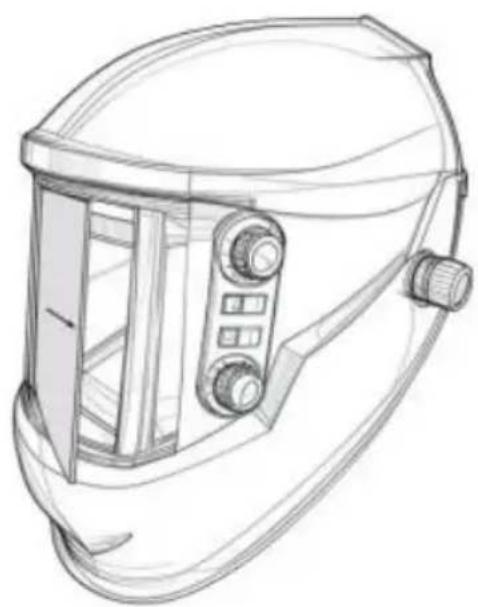

Voorzijde heldere lenskap:

Verwijder de buitenste lenskap door deze uit de groef te wrikken en plaats e nieuwe.

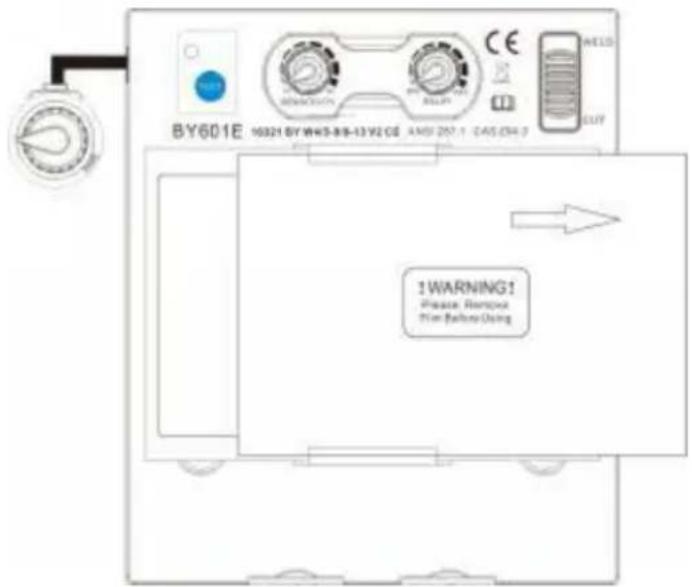

Vervangen van de binnenste heldere lens

BY601E 10321 BY W45-B9-13 V2 CD ANSI 207.1 CAD 204.0 1 WARNING! Please Rempost Plan Before Using

Waarschuwing: Er zit een kabel tussen de batterij en de lens. Pas op dat u deze niet breekt.

Binnenlensdeksel

Verwijder de binnenkant van de lenskap door de kap uit de groef in pakking te wrikken en plaats een nieuwe kap terug.

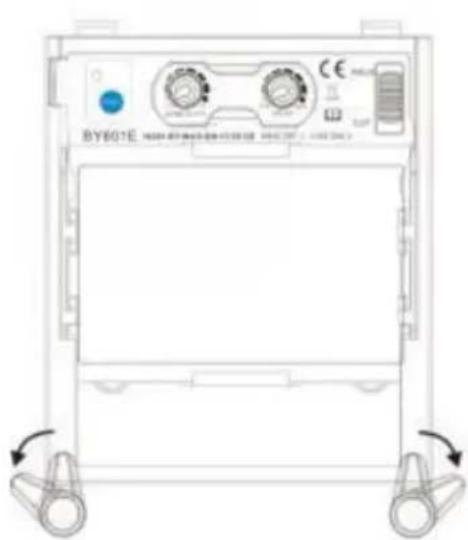

VERVANGING VAN CARTRLDGE EN LENS de Shade-cartridge vervangen

Verwijder de ADF-houder van de helmschaal. Zie figuur 1 en figuur 2 voor de verwijdering. Buig de onderkant van de ADF-houder om de ADF-cartridge uit frame te kunnen verwijderen. Installeer een nieuwe ADF-cartridge in het frame volgens onderstaande afbeelding 3. Zorg ervoor dat de ADF-cartridge correct i de ADF-houder geplaatst als getoond. Installeer de ADF-houder in de helmschaal

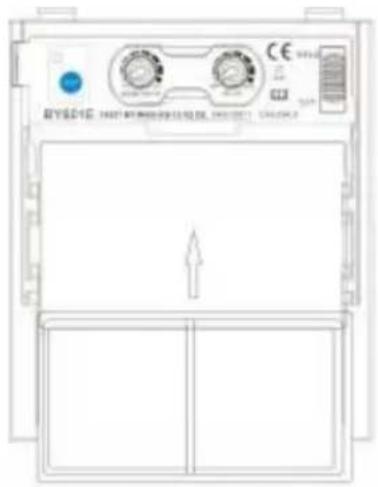

Het installeren van een aftermarket vergrootglas

BYD01C HOT BYD02B02B02B02B02B02B02B02B02B02B02B02B CE T-5 ↑

Figure4

schuif eenvoudig de vergrootlens in de korte rail aan de zijkanten van de ADF-houder volgens figuu 4. schaduw De cartridge moet uit de ADF-houder worden verwijderd om de vergrootlens te kunnen installeren.

ALGEMENE PROBLEMEN EN HERINNERING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Moeilijk om door het filter te kijker	Lens op de voorkant is vuil.	Maak de lens aan de voorkant schoon of vervang deze.
	Patroon vuil.	Reinig de automatisch donkerkleurende cartridge met een zeepsopje en een zachte doek.
Het filter wordt niet donkerder wanneer de boog wordt ontstoken.	De gevoeligheid is te laag ingesteld.	Stel de gevoeligheid in op gewenste niveau.
	Lens op de voorkant is vuil.	Maak de lens aan de voorkant schoon of vervang deze.
	De lens aan de voorka is beschadigd.	Controleer op gebarsten of gepitte voorkant lens afdekken en indien nodig vervangen.
	sensoren zijn geblokkeerd of het zonnepaneel is geblokkeerd.	Zorg ervoor dat u de sensoren of zonnepanelen niet blokkeert met uw arm of ander obstakel tijde het lassen. Pas uw positie aan zodat de sensoren kunnen de lasboo zien.
	Maalmodus geselecteerd.	Zorg ervoor dat u de juiste kleur kiest.
	Zit de schakelaar op 5-9/9-13 vast in hetmidden?	Draai de schakelaar naar o juiste positie.
Het filter blijft donker nadat een las voltooid is.	gevoeligheid te hoog ingesteld.	Stel de gevoeligheid in op gewenste niveau.
	Vertraging te hoog ingesteld.	Pas de vertraging aan naar het gewenste niveau.
	Batterij bijna leeg.	Batterij vervangen.
Het filter wordt niet donkerder wanneer de TEST-knop wordt ingedrukt.	Batterij bijna leeg.	Batterij vervangen.
De LED gaat nie aan nadat u op knop hebt gedrukt.	De stekker van het filte is niet volledig ingestoken	Verwijder de stekkeraansluiting en steek deze er opnieuw in.

WAARSCHUWING! De gebruiker moet stoppen met het gebruik van de lasheli met automatisch verduisterend filter. Als de bovengenoemde problemen niet kunnen worden verholpen, neem dan onmiddellijk contact op met de dealer.

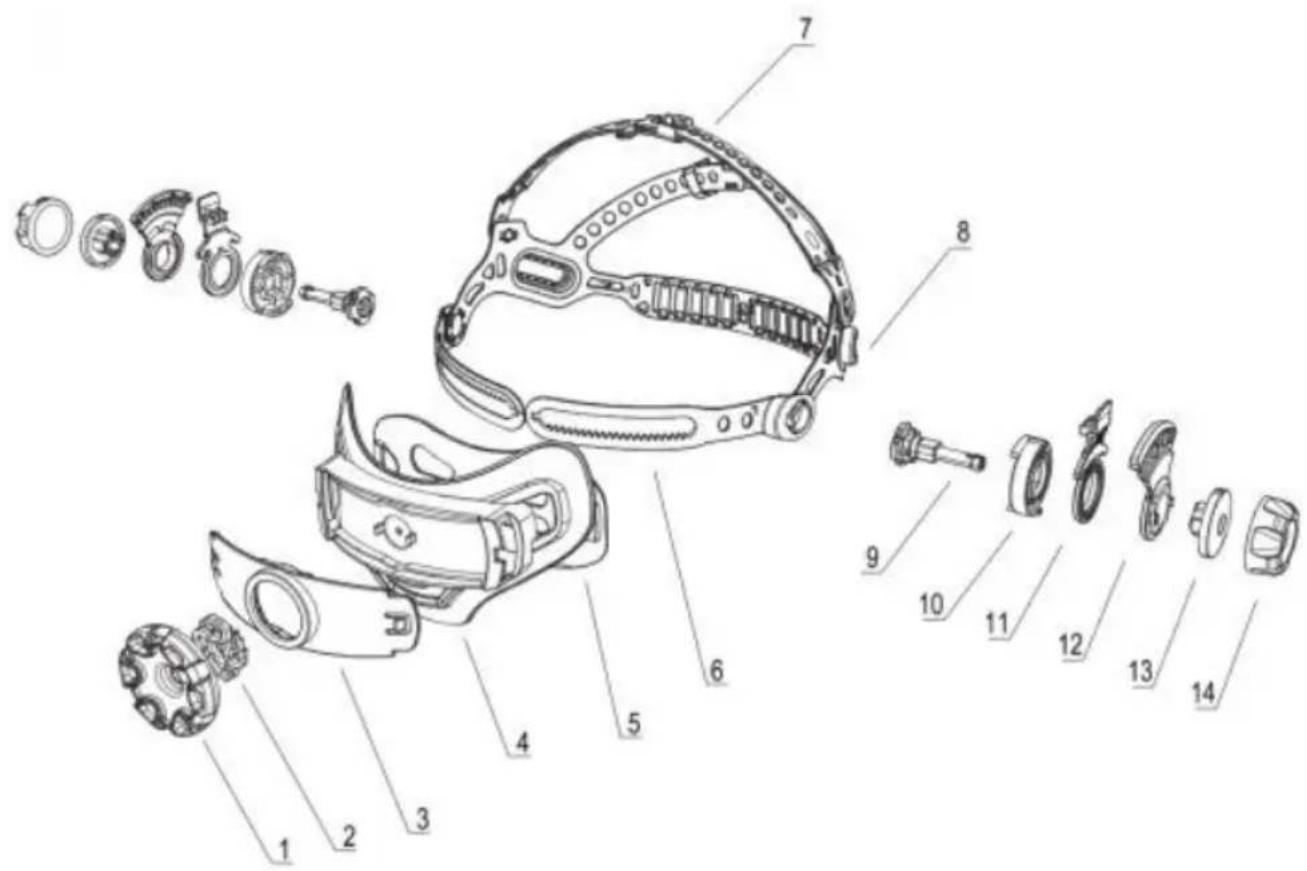

VERVANGENDE ONDERDELEN

NEE .	BESCHRIJVING	NEE .	BESCHRIJVING
1	Handwieloverbrenging	8	Bevestigingsmiddel
2	Rondsel	9	Houder
3	Achterkant1	10	Positie-hold knop-1
4	Achterkant2	11	Positie-houdplaat
5	Tandwielstang	12	Positie-hold knop-2
6	Sint-jakobsschelpen1	13	Moer
7	Sint-jakobsschelpen2	14

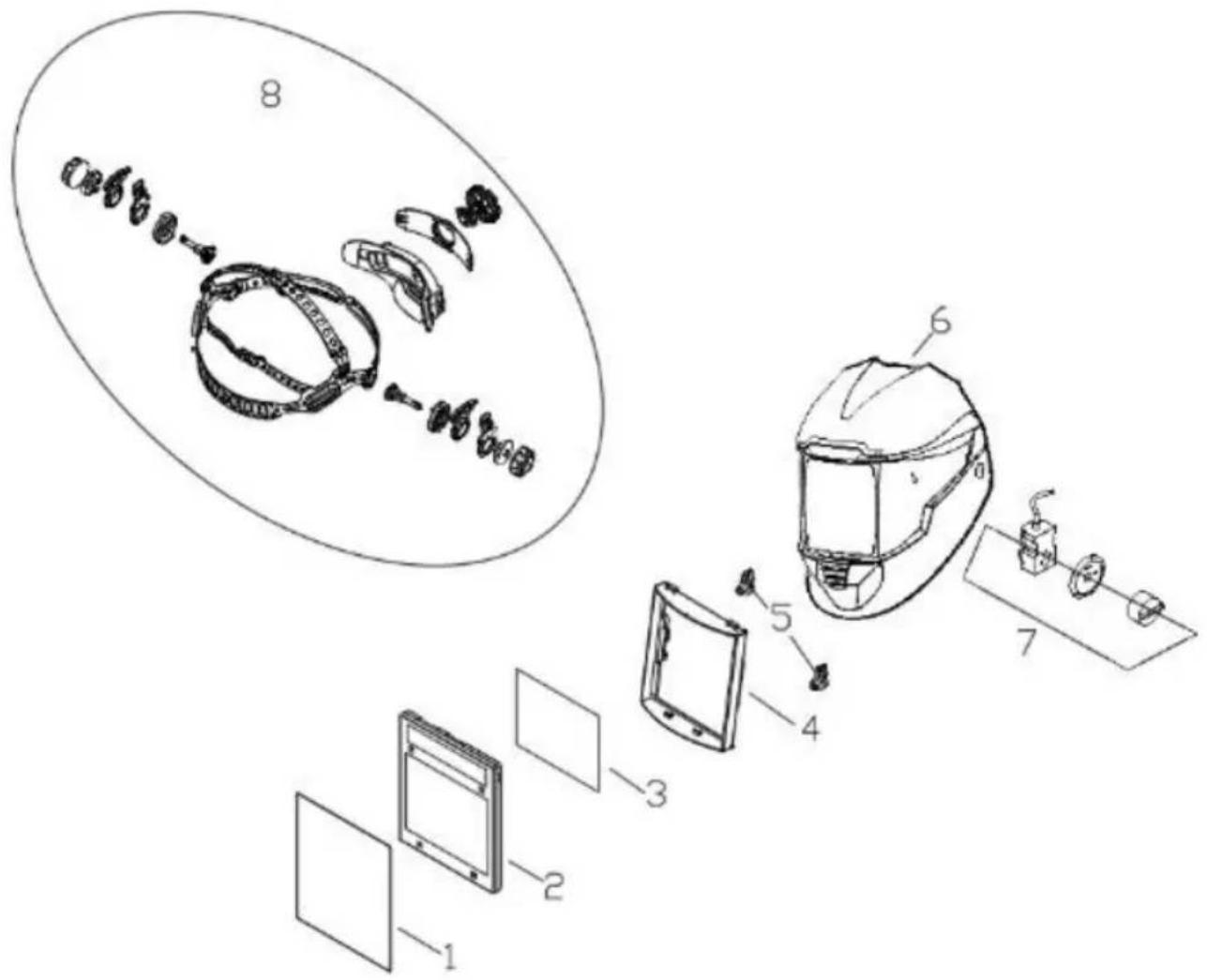

VERVANGENDE ONDERDELEN

NEE .	DEEL NR.	BESCHRIJVING	AANTAL
1	DOOR-010003	Voorste lens	1
2	DOOR-010001	ADF	1
3	DOOR-010005	Binnenkant lens	1
4	DOOR-010018	Patroonhouder	1
5	DOOR-010019	Patroonhouderknop	2
6	DOOR-010002	Helmschaal	1
7	DOOR-01002 5	Variabele schaduwregeling	1
8	DOOR-010014	Hoofddeksel	1

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vere Dit geldt voor het product en alle accessoires die met dit symbool :

gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
