GEBRUIKSAANWIJZING 1050265 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

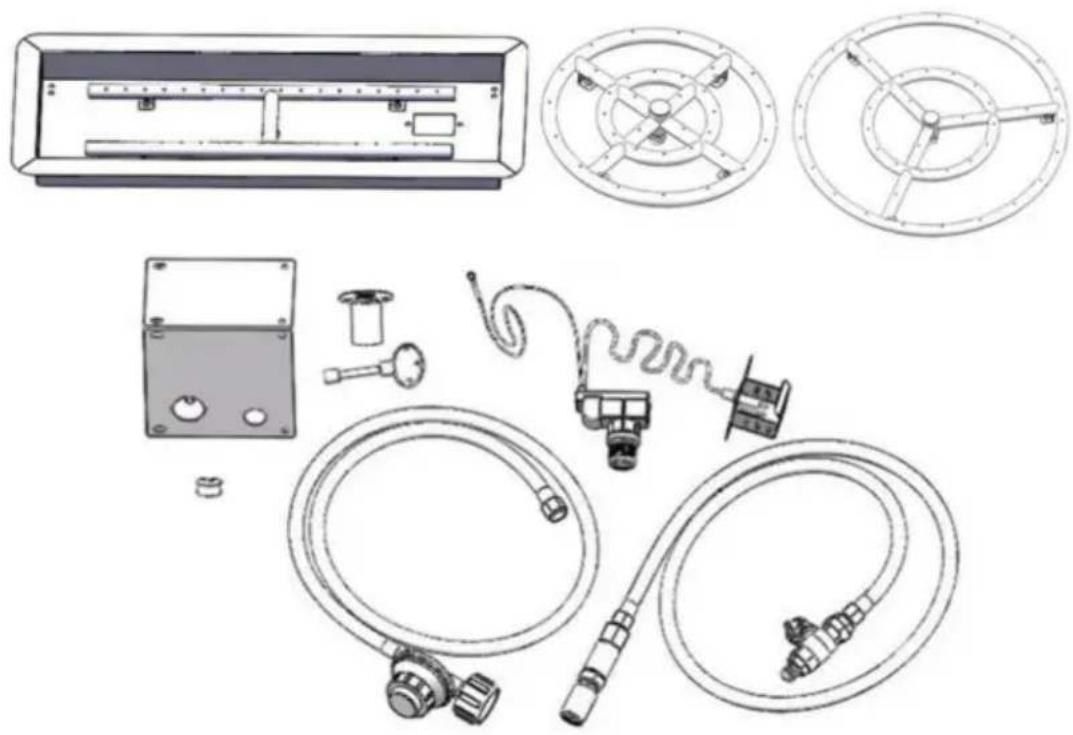

VUURPLAATS BRANDER/PAN

MODEL:1050262,1050263,1050264,1050266,1050267

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

VOORZORGSMAATREGELEN BIJ INSTALLATIE

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIGE REFERENTIE

Waarschuwing: Alleen voor gebruik buitenshuis

GEVAAR KOOLMONOXIDEGEVAAR

Dit apparaat kan koolmonoxide produceren die geen geur heeft.

Het gebruik ervan in een afgesloten ruimte kan dodelijk zijn. Gebruik dit apparaat nooit in een afgesloten ruimte. ruimte, zoals een camper, tent, auto of huis.

Als u gas ruikt:

1. Sluit het gas af naar de apparaat.
2. Doof eventuele open vlammen.
3. Als de geur aanhoudt, blijf dan uit de van het apparaat en bel onmiddellijk uw gasbedrijf leverancier of brandweer.

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan veroorzaken letsel of schade aan eigendommen. Lees de installatie- en bedieningsinstructies en onderhoudsinstructies grondig voordat u het installeert of onderhoud van deze apparatuur.

WAARSCHUWINGGEVAAR

Bewaar of gebruik geen benzine of andere brandbare dampen en vloeistoffen in de buurt van deze of ander apparaat.

En LP-cilinder is niet aangesloten voor gebruik mag niet worden opgeslagen in de nabijheid van deze of een andere apparaat.

Niet onbeheerd achterlaten tijdens gebruik. Niet gebruiken voor koken.

Volg alle procedures voor gaslekken in deze handleiding voor operatie.

WAARSCHUWING: Als de informatie in deze instructies niet wordt opgevolgd

Precies, er kan brand of een explosie ontstaan die materiële schade, persoonlijk letsel of de dood tot gevolg kan hebben.

INSTALLATIE- EN BEDIENINGSVEILIGHEID RICHTLIJNEN

LET OP: Het is NIET aan te raden om buitenvuurtoestellen te gebruiken

wanneer de wind meer dan 25 mph is. Controleer visueel voordat u het apparaat inschakelt

Controleer het vuurelement om te zien of er geen vuil, zoals bladeren of andere

er bevindt zich geen brandbaar materiaal in het element, dat kan verbranden en uitstoten

gloeiende kooltjes zodra het vuurelement is ingeschakeld. Zorg er ook voor dat iedereen die staat

dicht bij de vuurfunctie is zich ervan bewust dat u de vuurfunctie inschakelt

voordat u het daadwerkelijk inschakelt.

Installatie en reparatie dienen te worden uitgevoerd door een gekwalificeerde servicetechnicus.

Het apparaat moet vóór gebruik en ten minste jaarlijks worden geïnspecteerd

door een gekwalificeerde servicemedewerker. Vaker schoonmaken kan

indien nodig vereist. Het is absoluut noodzakelijk dat het bedieningscompartiment, de branders

en de circulerende luchtdoorgangen van het apparaat

schoon. · Installeer GEEN beschadigde componenten.

- Installeer GEEN onvolledige componenten.

- Installeer GEEN vervangende componenten.

Zorg ervoor dat het apparaat zo wordt geïnstalleerd dat de ventilatieopening aan de onderkant van het apparaat

blijft te allen tijde en onder alle weersomstandigheden vrij van obstakels.

Vanwege de hoge temperaturen moet het apparaat buiten de verkeersruimtes worden geplaatst en

uit de buurt van brandbare stoffen.

Kinderen en volwassenen moeten worden gewaarschuwd voor het gevaar van hoge oppervlaktewaterstanden.

temperaturen en moet u uit de buurt blijven om brandwonden of ontbranding van uw kleding te voorkomen.

Jonge kinderen MOETEN zorgvuldig worden begeleid als ze zich in de buurt van dit apparaat.

Kleding of andere brandbare materialen mogen niet aan de

apparaat of op of in de buurt van het apparaat geplaatst.

WAARSCHUWING: WARM TIJDENS GEBRUIK EN VOLGENDE

WERKING. Er kan ernstig letsel optreden!

Laat het apparaat NIET onbeheerd achter.

WAARSCHUWING: Gebruik dit apparaat NIET in de regen.

VASTE BRANDSTOF MAG NIET in het apparaat worden verbrand.

GEBRUIK HET PRODUCT NIET als u een vreemde geur ruikt, of last krijgt van hoofdpijn, misselijkheid of duizeligheid.

Sla GEEN brandbare materialen, benzine en andere stoffen op ontvlambare dampen/vloeistoffen in de buurt van het apparaat. Zorg voor voldoende toestemming voor onderhoud en bediening.

Gooi GEEN lucifers, papier, afval of ander materiaal op de apparaat of vlam.

Gebruik het apparaat NIET als een onderdeel onder water is geweest.

bel een gekwalificeerde professionele servicetechnicus om het apparaat te inspecteren en om elk onderdeel van het controlesysteem en elke gasregeling die is vervangen onderwater.

Controleer de brandstoftoevoeraansluiting vóór elk gebruik van het apparaat. Tijdelijke opslag van dit apparaat binnenshuis is alleen toegestaan als het: is losgekoppeld van de brandstoftoevoer (aardgas- of vloeibaar petroleumgasleiding).

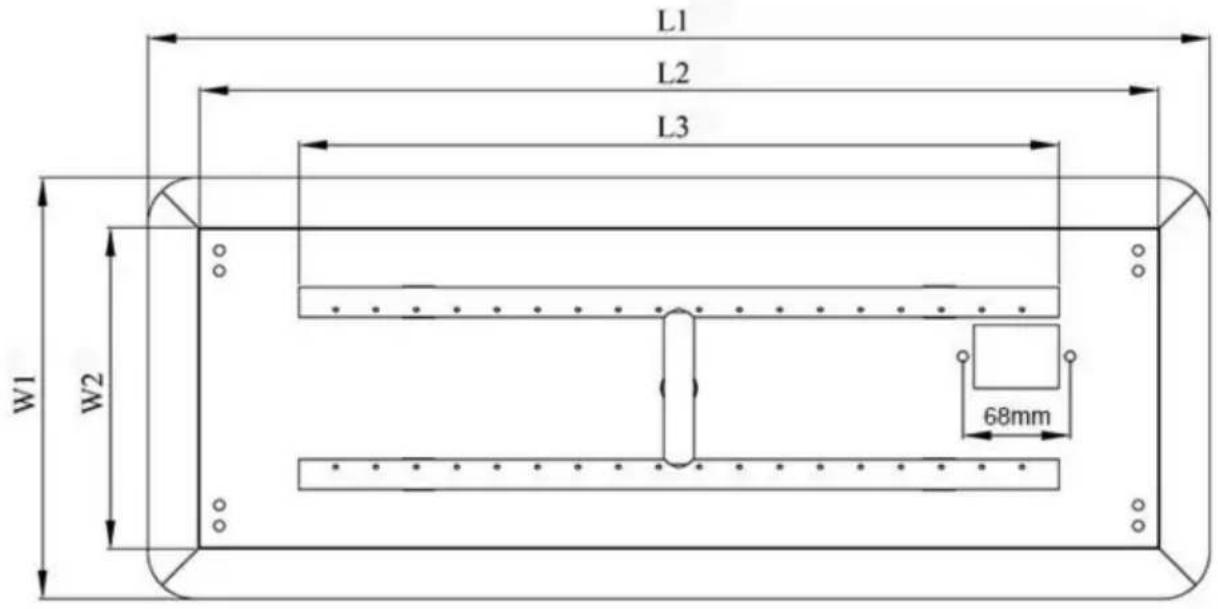

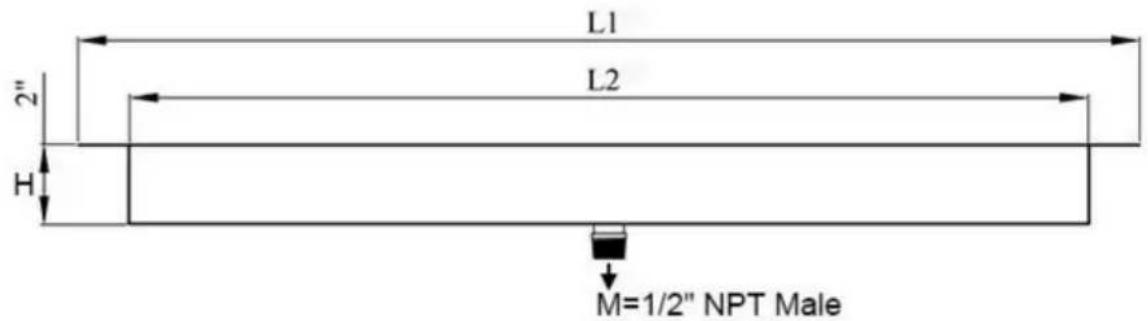

SPECIFICATIES

Parametertabel - Modelnr. 1050262 1050263 1050264

Model# Installatiegrootte		L1	L2	L3	W1	W2
1050262	24"x8" 10 1/2"	26 1/2"	24"	19"		8"
1050263		32 1/2"	30"30"x10" 25"		12 1/2"	10"
1050264	36"x12"	38 1/2"	36"	31"	14 1/2"	12"

L1 L2 L3 W1 W2 68mm

Met deze schroefdop kunt u de vuurkorfbrander met de gasuitgangsgaten installeren naar boven of beneden gericht, afhankelijk van het brandstoftype, de regio en de vuurfunctie. Fire Pit Burner gebruikt. Installeer de schroefdop in de middelste naaf tegenover de gasinlaat. Voordat u Fire Pit Burner op de gasfitting of schroefdop installeert, moet u Zorg ervoor dat er gastape of pijplijm wordt aangebracht om te garanderen dat er geen gaslekken zijn met de

Installatie van vuurkorfbranders.

Brandstof - Controleer voordat u de gasaansluitingen maakt of het apparaat dat u installee geschikt is voor het beschikbare gastype.

Gasdruk - Juiste invoerdrukken zijn vereist voor optimale prestaties van het apparaat. De vereisten voor de gasleidingafmetingen moeten worden gemaakt volgens NFPA51.

Gasaansluiting - Laat de gastoevoerleiding installeren volgens de lokale bouwvoorschriften, indien van toepassing. Zo niet, volg dan ANSI (Z)223.1. De installatie moet worden uitgevoerd door een gekwalificeerde installateur die is goedgekeurd en/of gelicentieerd zoals vereist door de plaats.

Let op: Een vermeld handmatig gasafsluitapparaat moet worden geïnstalleerd vóór de locatie van het apparaat Opstarten - Er zal een kleine hoeveelheid lucht in de gastoevoerleidingen zitten. Wanneer het apparaat voor het eerst wordt aangestoken, duurt het even voordat de lucht uit de leidingen is verwijderd. Bij het aansluiten van het apparaat is een dergelijke verwijdering niet nodig.

Overwegingen bij de installatie van vloeibaar petroleumgas

Omdat LP (Propane) Gas verschilt van aardgas, zijn er enkele kleine verschillen in de installatieprocedures. Deze verschillen worden hier vermeld:

1. Installatie van een luchtmenger. Propaan is een veel vluchtigere brandstof vergeleken met aardgas. Om deze reden is er een luchtmenger geïnstalleerd in de inlaat van het branderelement om het gas te verarmen, wat ook propaanroet minimaliseert.

2. Afvoer/ontluchting van de onderkant van de vuurhaard. In tegenstelling tot aardgas is vloeibaar petroleumgas zwaarder dan lucht. Omdat het zwaarder is dan lucht, zal al het "onverbrande" vloeibaar petroleumgas waarschijnlijk naar de onderkant van de vuurhaard gaan. Zonder goede afvoer/ontluchting aan de onderkant van de vuurhaard zal vloeibaar petroleumgas zich ophopen in de onderkant van de vuurhaard en ZAL dit een zeer gevaarlijke situatie veroorzaken. Om deze reden MOET er een ontluchting aan de onderkant van de vuurhaard worden geïnstalleerd, zodat al het onverbrande vloeibaar petroleumgas van de onderkant kan ontsnappen, waardoor het gevaar wordt geëlimineerd. Zorg ervoor dat er twee ontluchtingen aan tegenoverliggende zijden worden geïnstalleerd, elk met 18 vierkante inches ventilatie per zijde.

3. Brandglasmedia bovenop de Fire Pit Ring. Het wordt aanbevolen om niet meer dan een 2" dikke laag brandglasmedia BOVEN het branderelement in een LP-gasbrandfunctie te gebruiken. Hoe minder media er bovenop het branderelement ligt, hoe minder obstakels er zijn die kunnen voorkomen dat LP-gas

wordt ontstoken aan de bovenkant van het vuurelement. Door de diepte van de media hebt u de kans verkleind dat onverbrande LPG naar de onderkant van het vuurelement.

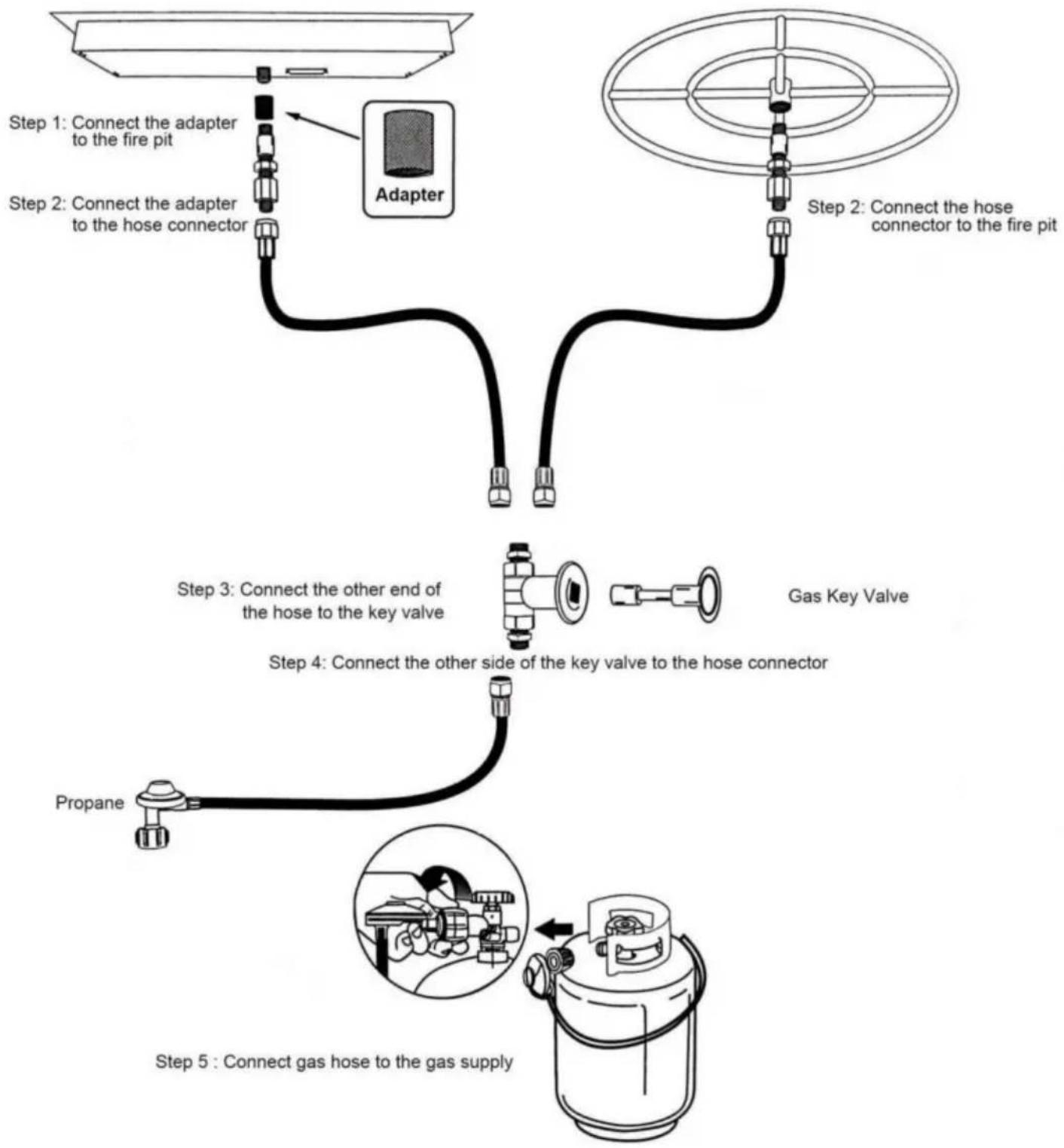

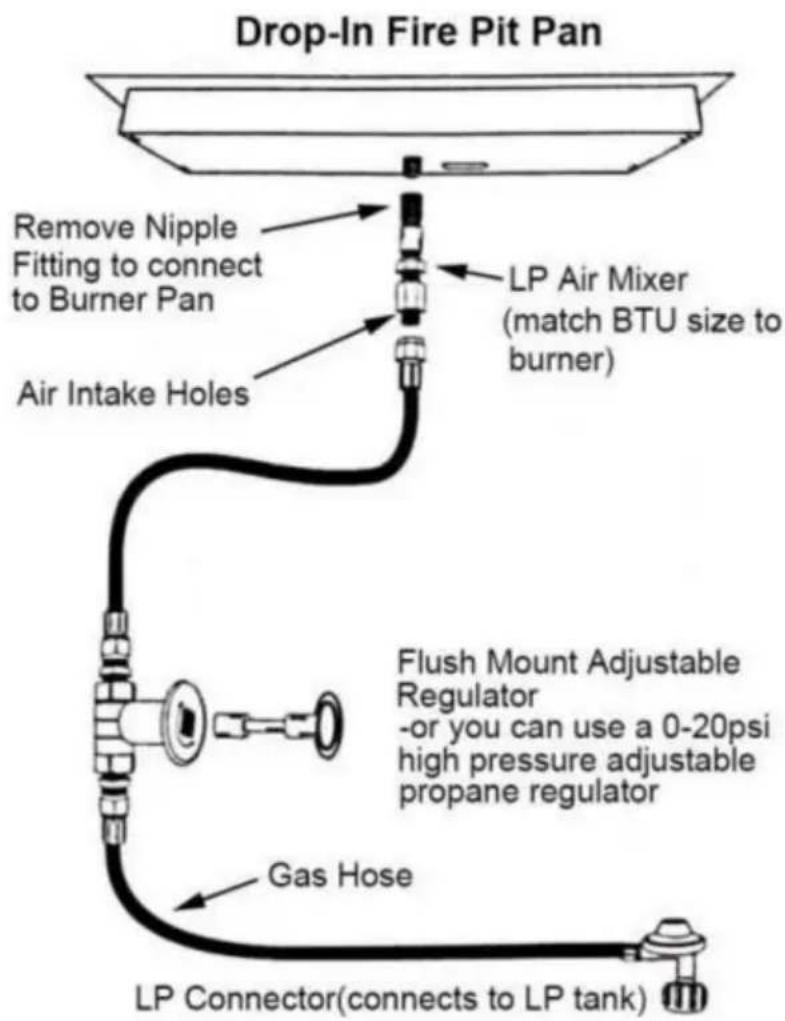

Typische configuratie voor propaangas (LP) vuurkorf Installatie

1. Afdichttape - Gebruik afdichttape om alle schroefdraadverbindingen van pijpen af te dichten.
2. LP-luchtmenger vereist - Propaan heeft extra lucht nodig die gemengd wordt met de gas om schoon te branden. Installeer de luchtmenger met de gaten van de brander af gericht. De propaanluchtmenger moet een BTU-waarde hebben die gelijk is aan of groter is dan de brander.
3. Goede ventilatie - Propaangas is zwaarder dan lucht. Zorg voor ventilatie Gaten in het onderste gedeelte van uw haard zorgen ervoor dat overtollig gas kan weglopen.
4. Gasdruk - Tussen 7"WC en 11" WC (0,25 psi tot 0,4 psi). Wij raden een 0-20 psi hogedrukregelaar aan wanneer. Aansluiten op een propaantank.

1. Vrije ruimte - Zorg voor een minimale vrije ruimte van 36 inch aan alle kanten en 8 voet boven uw brander. Branders die groter zijn dan 150k BTU mogen niet geïnstalleerd onder elke constructie.

2. Diepte van het brandglas - Het brandglas moet de bovenkant van de brander op een diepte bedekk van 1" tot 2".

VOORZICHTIGHEID:

Propaan is zwaarder dan lucht en zal zich ophopen in niet-geventileerde ruimtes een verbrandingsgevaar veroorzaken. Minimaal 20 vierkante inches van Er is ventilatie nodig op het laagste punt van een afgesloten brandhaard om Zorg voor een goede afvoer van onverbrand propaangas.

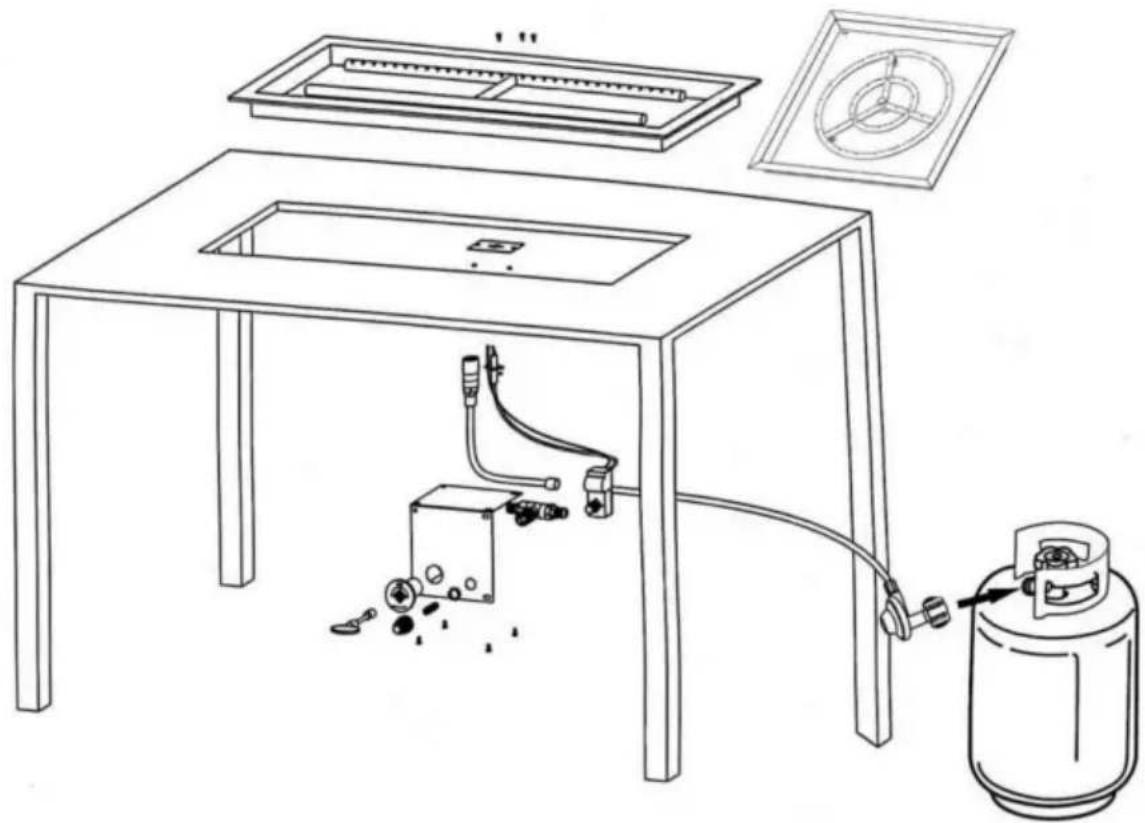

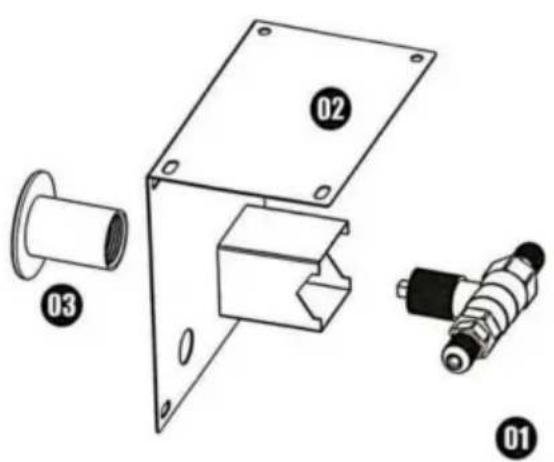

INSTALLATIE-Ontsteking & Gasklep Sleutel Verbinden met Bediening Paneel

1. Klem deel 1 in deel 2
2. Schroef deel 3 en deel 1 aan
   elkaar 3. Dan heb je de combinatie-module A

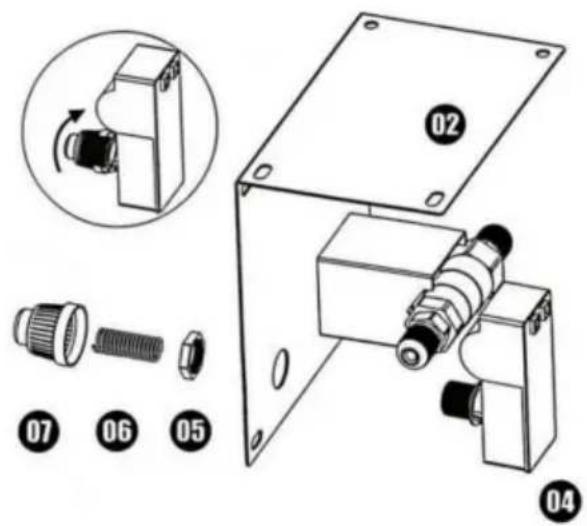

1. Schroef deel 5, deel 6 en deel 7 los van deel
2. 1. Deel 4 gaat door deel 2 en verbindt met deel 5, 6 en 7 (schroef ze aan elkaar)
3. Dan heb je de combinatiemodule B

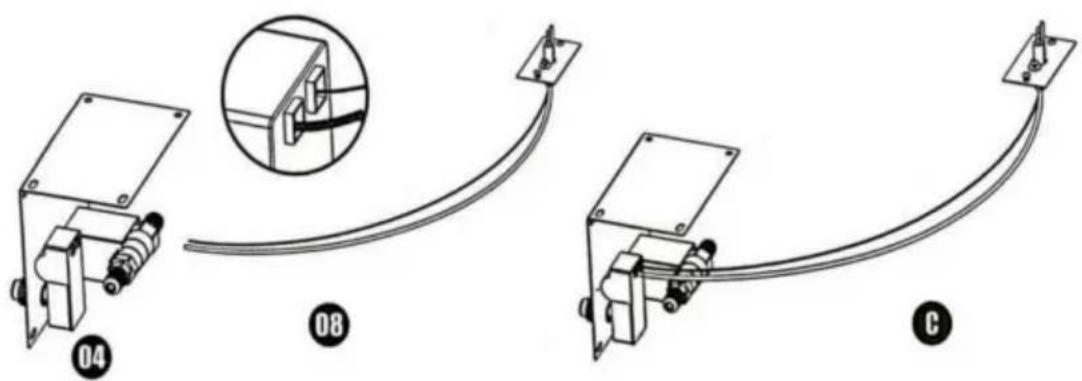

1. Sluit onderdeel 8 (ontstekingsdraad) aan op onderdeel 4 (juiste gat met ontsteking)
2. Dan heb je de combinatiemodule C

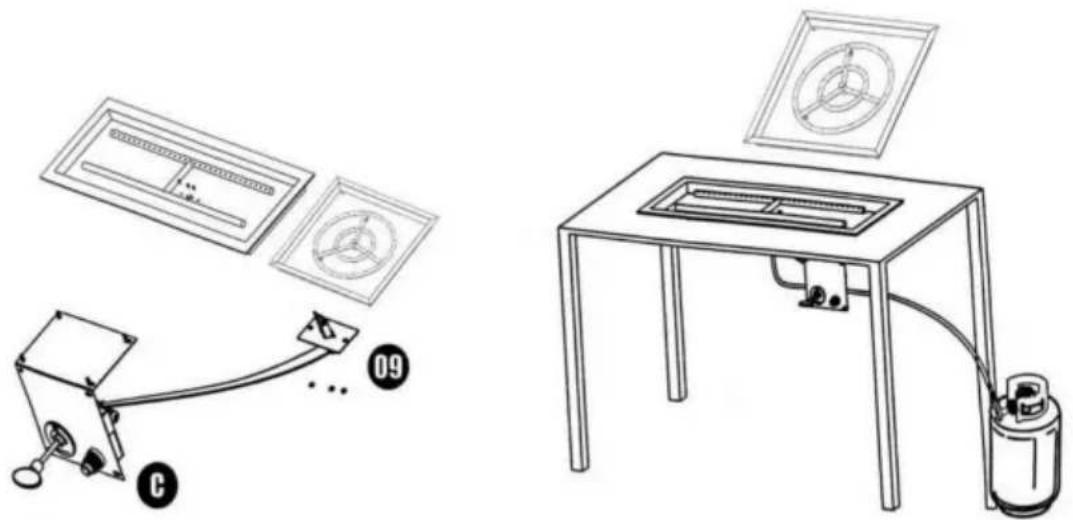

1. Bevestig onderdeel 9 en de ontstekingskop aan de vuurpan met 3 schroeven. 11. Bevestig module C op uw tafel of ergens anders.

Dit apparaat mag uitsluitend worden gebruikt met een AARDGAS- of LPG-inlaat.

De LP- of CNG-gasfles moet zijn geconstrueerd en gemarkeerd in

overeenkomstig de specificaties voor LPG-flessen of CNG-gas

cilinders van het Amerikaanse ministerie van Transport (DOT).

Het gebruik of de opslag van de LP- of CNG-cilinder mag niet plaatsvinden in een gebouw, garage of een

andere afgesloten ruimte. Cilinders moeten buiten worden opgeslagen in een

goed geventileerde ruimte buiten bereik van kinderen. Losgekoppelde cilinders

moeten voorzien zijn van goed vastgeschroefde kleppluggen.

Het gas moet bij de gasfles worden afgesloten als het apparaat niet in gebruik is.

gebruik.

Controleer de slang voor elk gebruik van het apparaat. De slangmontage

moet worden vervangen voordat het apparaat in gebruik wordt genomen als er sprake is van

bewijs van overmatige slijtage of slijtage, of als de slang beschadigd is. De slang

De assemblage moet worden vervangen door een vervangende slangassemblage die gelijkwaardig is aan de assemblage van de slang.

gelijk is aan of groter is dan de waarde die op de originele slang is aangegeven.

De gasslang moet worden geplaatst buiten paden waar mensen over kunnen struikelen.

of op plekken waar de slang onbedoeld beschadigd kan raken.

Bewaar of gebruik een LPG-gasfles niet in de buurt van extreme hitte;

cilinder kan te heet worden of de druk kan stijgen. Bewaar de cilinder in

een veilige, rechtopstaande positie.

Cilinders moeten volledig geopend zijn en de druk moet geregeld worden door een reduceerventiel.

drukregelaar goed te laten werken.

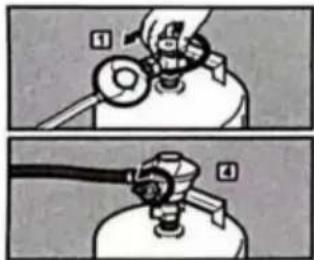

Controleren op gaslekken

-Controleer alle fittingen en verbindingen.

-Gebruik geen open vuur om te controleren op lekkages.

-Gebruik nooit lucifers of open vuur om te testen op lekken. Gebruik zeepsop of een lekdetector.

-Draai de klep van de cilinder tegen de klok in, beweeg de hendel en beweeg de regelaar

hendel naar de aan-positie

- Om te controleren op lekken, bevochtigt u de fittingen met de zeep-en-wateroplossing, met behulp van een spuitfles, borstel of doek. Als er bellen ontstaan of als de bel groter wordt, is er een lekkage. Breng de zeep-en-wateroplossing aan op de volgende verbindingen:

a. Aansluiting van de slang van de klep naar de regelaar.
b. Aansluiting van de slang van de regelaar op de regelaar.
c. Aansluiting van regelaar op cilinder.

Wanneer de lektest is voltooid, sluit u de gastoevoer bij de bron af en Spoel de aansluitingen af met water.

1. STOP! Lees voor het aansteken van dit apparaat de Gasfles, Belangrijk Secties Informatie en Bijlagen.
2. VOOR HET AANSTEKEN: Ruik rondom het apparaat naar gas.

Zorg ervoor dat u naast de vloer van de vuurkorf ruikt, omdat sommige gassen zwaarder zijn dan lucht en zal zich in de bodem van de vuurkorf nestelen.

1. Steek een lucifer aan en plaats deze bovenop en aan de buitenkant van de bovenste brander Bord.
2. Draai de handmatige gasklep langzaam naar de "OPEN"-positie. De vuurkorf De brander moet tussen 0 en 3 seconden ontsteken.

Nee	Symptoom	Corrigerende maatregelen
1 Lucht in gasleiding		Als er een nieuwe installatie is, kan het meerdere pogingen kosten om lucht zuiveren.
2 Puin in gasleiding		Controleer of de gasleiding vrij is (isolatie, vuil, plastic, overtollige leidingafdichting, enz.)
3	Vonkontsteker moet worden aangepast	De vonkontsteker moet correct uitgelijnd zijn met brandergaten.
4 Lage vlamhoogte		Gasdruk is te laag, laat een gasspecialist komen Controleer of de gasdruk goed is.
5	Vuur glas draaien zwart	Propaan brandt niet schoon, wat roet veroorzaakt afzettingen. Voeg een propaanluchtmenger toe en spoel de vuurglas met een 50/50 water/azijnmengsel.
6	Vlam niet gelijkmatig verdeeld	Controleer of het vuur gelijkmatig verdeeld en diep is glas. Verminder de diepte van het vuurglas tot 1" over de brander.

LET OP: Het installeren van gasapparaten kan gevaarlijk zijn. Laat een professional
De gasinstallateur moet de installatie uitvoeren om de veilige werking van uw gasinstallatie te garanderen.
brander. Wij adviseren om met een gecertificeerde NFI Gas Specialist te werken.

AANBEVOLEN ACCESSOIRES

Glazen vlambeschermer - Beschermt de vlam bij winderige omstandigheden voor een schonere verbranding van het gas en een betere visuele presentatie van de vlam.

RVS vuurkorfafdekking - houdt bladeren, vogelpoep en andere

puin uit de vuurkorf.

Dit product heeft strenge fabriekstesten doorstaan. Als er een lekkage wordt gevonden,

Stop onmiddellijk met het gebruik ervan en neem contact met ons op voor een vervanging.

Sanven Technologie Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Gemaakt in China
