GEBRUIKSAANWIJZING 1050268 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

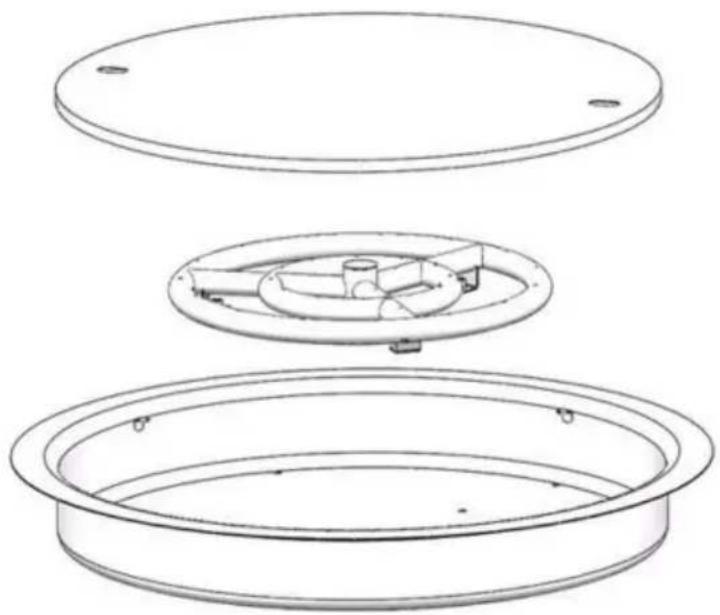

VUURPLAATS BRANDER/PAN

MODEL:1050265,1050268

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

VOORZORGSMAATREGELEN BIJ INSTALLATIE

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIGE REFERENTIE

Waarschuwing: Alleen voor gebruik buitenshuis

GEVAAR KOOLMONOXIDEGEVAAR

Dit apparaat kan koolmonoxide produceren, wat geen geur heeft. Het gebruik ervan in een afgesloten ruimte kan dodelijk zijn. Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, tent, auto of huis.

Als u gas ruikt:

1. Draai de gastoevoer naar het apparaat dicht.
2. Doof eventuele open vlammen.
3. Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw gasleverancier of de brandweer.

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot: letsel of schade aan eigendommen. Lees de installatie-, bedienings- en onderhoudsinstructies grondig door voordat u deze apparatuur installeert of onderhoudt.

WAARSCHUWINGGEVAAR

Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of andere apparaten. Een niet voor gebruik aangesloten LP- fles mag niet in de opslag worden opgeslagen. in de buurt van dit of enig ander apparaat.

Niet onbeheerd achterlaten tijdens gebruik. Niet gebruiken om te koken. Volg alle gaslekprocedures in deze handleiding voordat u operatie.

WAARSCHUWING: Als de informatie in deze instructies niet nauwkeurig wordt opgevolgd, kan er brand of een explosie ontstaan, met materiële schade, persoonlijk letsel of de dood tot gevolg.

INSTALLATIE- EN BEDIENINGSVEILIGHEID RICHTLIJNEN

LET OP: Het wordt NIET aanbevolen om buitenhaarden te gebruiken bij een windsnelheid van meer dan 25 mph. Voordat u het apparaat inschakelt, moet u de haard visueel inspecteren om er zeker van te zijn dat er geen vuil, zoals bladeren of ander brandbaar materiaal, in het apparaat zit. heeft niet binnen de functie die kan branden en gloeiende kooltjes kan uitstoten

zodra de vuurfunctie is ingeschakeld. Zorg er ook voor dat iedereen die dicht bij de vuurfunctie staat, weet dat u de vuurfunctie inschakelt voordat u deze daadwerkelijk inschakelt.

Installatie en reparatie dienen te worden uitgevoerd door een gekwalificeerde servicetechnicus. Het apparaat moet vóór gebruik en ten minste jaarlijks door een gekwalificeerde servicemedewerker worden geïnspecteerd. Vaker schoonmaken is mogelijk indien nodig. Het is absoluut noodzakelijk dat het bedieningscompartiment, de branders en de circulerende luchtdoorgangen van het apparaat schoon worden gehouden.

• Installeer GEEN beschadigde componenten.
• Installeer GEEN onvolledige componenten.
  -Installeer GEEN vervangende componenten.

Zorg ervoor dat het apparaat zo wordt geïnstalleerd dat de ventilatieopening aan de onderkant van het apparaat te allen tijde en onder alle weersomstandigheden vrij blijft van obstakels.

Vanwege de hoge temperaturen moet het apparaat op een plaats worden geplaatst waar niet veel wordt gelopen en waar geen brandbare stoffen in de buurt zijn.

Kinderen en volwassenen moeten gewaarschuwd worden voor de gevaren van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden of ontbranding van kleding te voorkomen.

Jonge kinderen MOETEN zorgvuldig in de gaten worden gehouden als zij zich in de buurt van d apparaat bevinden.

Kleding of andere brandbare materialen mogen niet aan het apparaat worden gehangen of op of in de buurt van het apparaat worden geplaatst.

WAARSCHUWING: WARM TIJDENS EN NA GEBRUIK. Er kan ernstig letsel optreden!

Laat het apparaat NIET onbeheerd achter.

WAARSCHUWING: Gebruik dit apparaat NIET in de regen.

VASTE BRANDSTOF MAG NIET in het apparaat worden verbrand.

GEBRUIK HET PRODUCT NIET als u een vreemde geur ruikt, of last krijgt van hoofdpijn, misselijkheid of duizeligheid.

Bewaar GEEN brandbare materialen, benzine en andere ontvlambare dampen/vloeistoffen in de buurt van het apparaat. Zorg voor voldoende ruimte voor onderhoud en bediening.

Gooi GEEN lucifers, papier, afval of ander materiaal op het apparaat of de vlam.

GEBRUIK het apparaat NIET als een onderdeel onder water is geweest. Bel onmiddellijk een gekwalificeerde professionele servicetechnicus om het apparaat te inspecteren en om elk onderdeel van het controlesysteem en elke gasregeling die onder water is geweest te vervangen.

Controleer de brandstoftoevoeraansluiting vóór elk gebruik van het apparaat.

Tijdelijke opslag van dit apparaat binnenshuis is alleen toegestaan als het apparaat is losgekoppeld van de brandstoftoevoer (aardgas- of vloeibaar gasleiding).

SPECIFICATIES

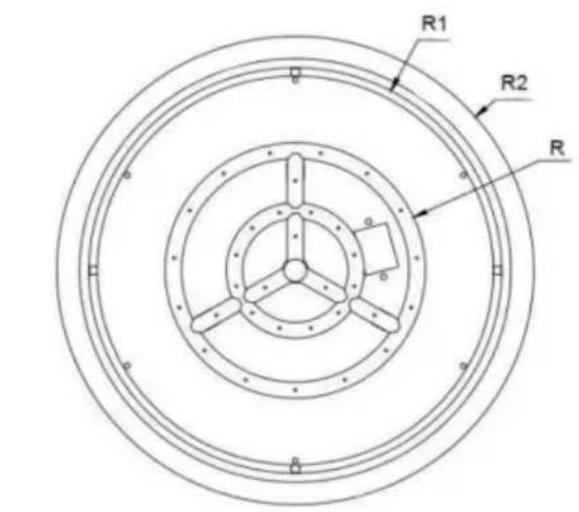

Parametertabel - Modelnr. 1050265 1050268

Model# Installatiegrootte		R	R1	R2	H
1050265	19" 19"	12"		22"	2 3/4"
1050268	24"	24"	/	/	1 16/25"

R1 R2 R

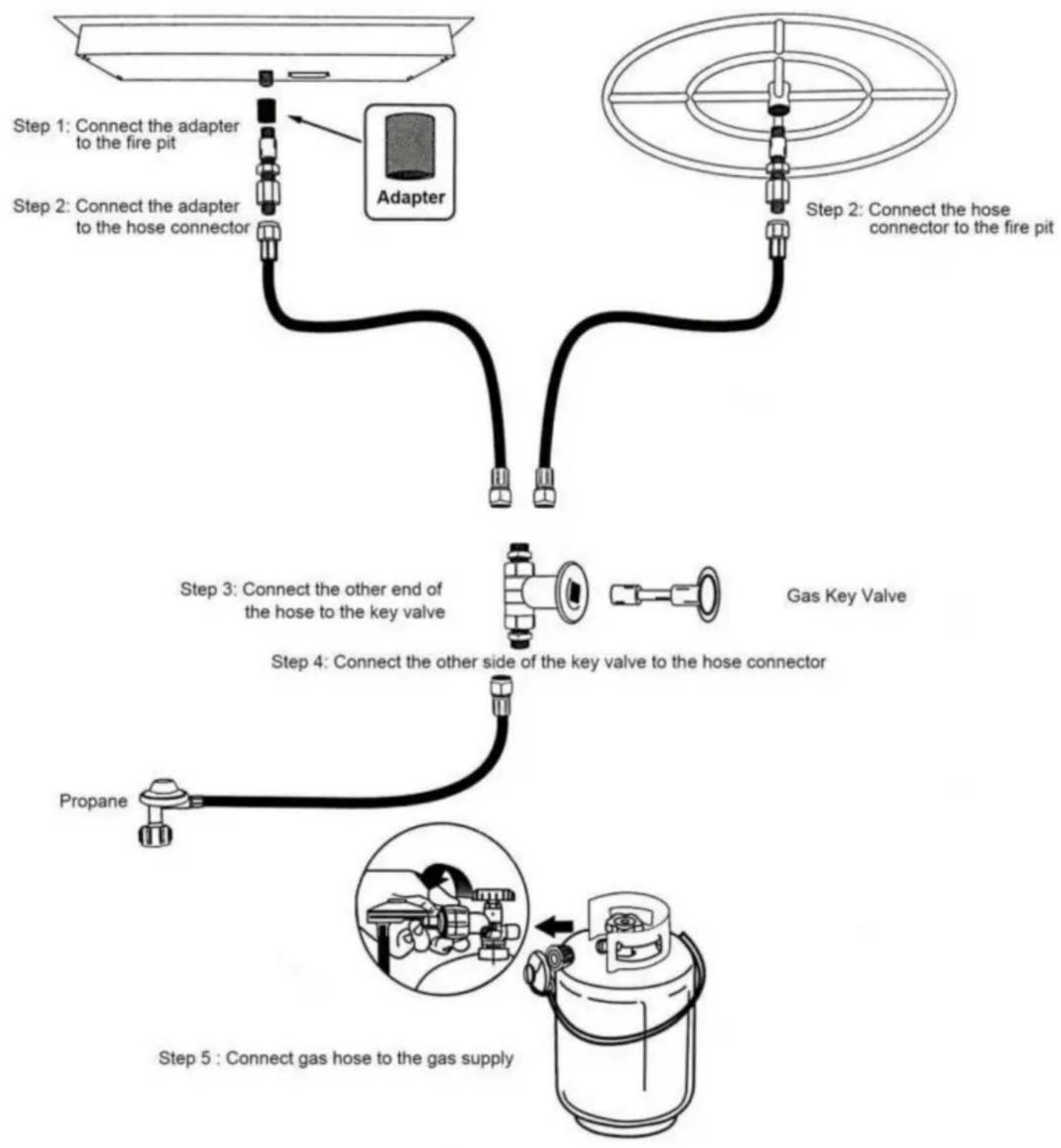

Met deze schroefdop kunt u de Fire Pit Burner installeren met de gasuitgangsgaten naar boven of beneden gericht, afhankelijk van het brandstoftype, de regio en de vuurfunctie die de Fire Pit Burner gebruikt. Installeer de schroefdop in de middelste naaf tegenover de gasinlaat. Voordat u de Fire Pit Burner op de gasfitting of schroefdop installeert, moet u ervoor zorgen da er gastape of pijpdop is aangebracht om te voorkomen dat er gaslekken ontstaan bij de installatie van de Fire Pit Burner.

Brandstof - Controleer voordat u de gasaansluitingen maakt of het apparaat dat u installeert geschikt is voor het beschikbare gastype.

Gasdruk - Juiste invoerdrukken zijn vereist voor optimale prestaties van het apparaat. De vereisten voor de gasleidingafmetingen moeten worden gemaakt volgens NFPA51.

Gasaansluiting - Laat de gastoevoerleiding installeren volgens de lokale bouwvoorschriften, indien van toepassing. Zo niet, volg dan ANSI (Z)223.1. De installatie moet worden uitgevoerd door een gekwalificeerde installateur die is goedgekeurd en/of gelicentieerd zoals vereist door de plaats.

Let op: Een vermeld handmatig gasafsluitapparaat moet worden geïnstalleerd vóór de locatie van het apparaat Opstarten - Er zal een kleine hoeveelheid lucht in de gastoevoerleidingen zitten. Wanneer het apparaat voor het eerst wordt aangestoken, duurt het even voordat de lucht uit de leidingen is verwijderd. Bij het aansluiten van het apparaat is een dergelijke verwijdering niet nodig.

Overwegingen bij de installatie van vloeibaar petroleumgas

Omdat LP (Propane) Gas verschilt van aardgas, zijn er enkele kleine verschillen in de installatieprocedures. Deze verschillen worden hier vermeld:

1. Installatie van een luchtmenger. Propaan is een veel vluchtigere brandstof vergeleken met aardgas. Om deze reden is er een luchtmenger geïnstalleerd in de inlaat van het branderelement om het gas te verarmen, wat ook propaanroet minimaliseert.
2. Afvoer/ontluchting van de onderkant van de vuurhaard. In tegenstelling tot aardgas is vloeibaar petroleumgas zwaarder dan lucht. Omdat het zwaarder is dan lucht, zal al het "onverbrande" vloeibaar petroleumgas waarschijnlijk naar de onderkant van de vuurhaard gaan. Zonder goede afvoer/ontluchting aan de onderkant van de vuurhaard zal vloeibaar petroleumgas zich ophopen in de onderkant van de vuurhaard en ZAL dit een zeer gevaarlijke situatie veroorzaken. Om deze reden MOET er een ontluchting aan de onderkant van de vuurhaard worden geïnstalleerd, zodat al het onverbrande vloeibaar petroleumgas van de onderkant kan ontsnappen, waardoor het gevaar wordt geëlimineerd. Zorg ervoor dat er twee ontluchtingen aan tegenoverliggende zijden worden geïnstalleerd, elk met 18 vierkante inches ventilatie per zijde.
3. Brandglasmedia bovenop de Fire Pit Ring. Het wordt aanbevolen om niet meer dan een 2" dikke laag brandglasmedia BOVEN het branderelement in een LP-gasvuurfunctie te gebruiken. Hoe minder media er bovenop het branderelement ligt, hoe minder obstakels er zijn die kunnen voorkomen dat LP-gas aan de bovenkant van de vuurfunctie wordt ontstoken. Door de diepte van de media te verkleinen, hebt u de kans verkleind dat onverbrand LP-gas naar de onderkant van de vuurfunctie gaat.

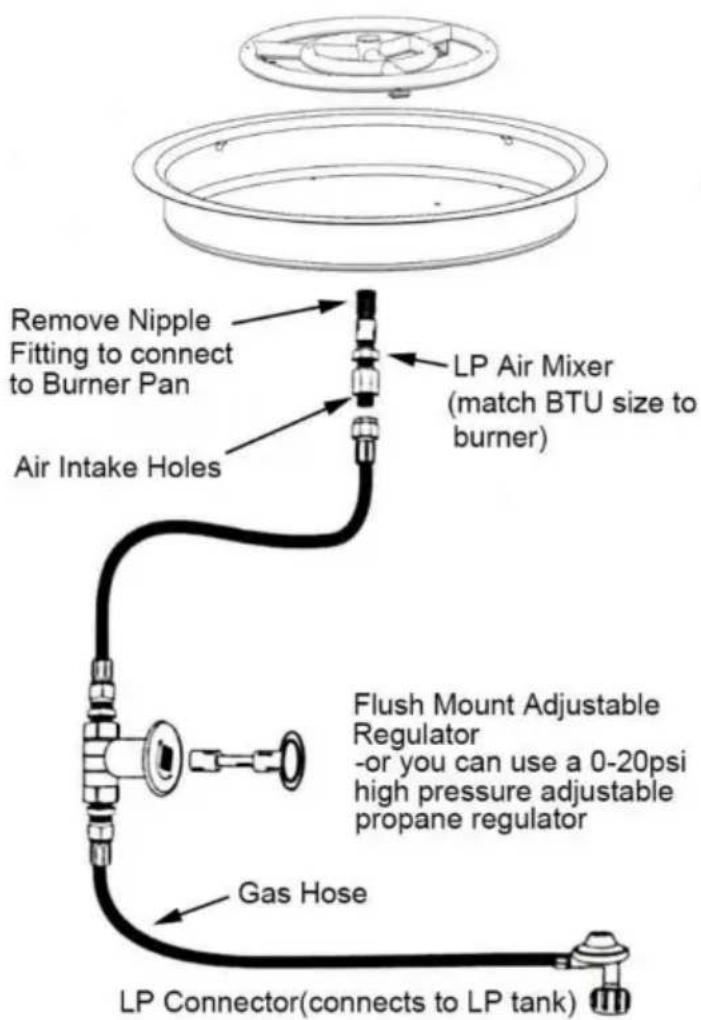

Typische configuratie voor propaangas (LP) vuurkorf Installatie

1. Afdichttape - Gebruik afdichttape om alle schroefdraadverbindingen van pijpen af te dichten.
2. LP-luchtmenger vereist - Propaan heeft extra lucht nodig die met het gas wordt gemengd om
   schoon te branden. Installeer de luchtmenger met gaten die van de brander af zijn gericht.
   De propaanluchtmenger moet een BTU-vermogen hebben dat gelijk is aan of hoger is dan dat van de brander.
3. Goede ventilatie - Propaangas is zwaarder dan lucht. Zorg ervoor dat ventilatiegaten in het laagste gedeelte van uw vuurhaard ervoor zorgen dat overtollig gas kan weglopen.
4. Gasdruk - Tussen 7"WC en 11" WC (0,25 psi tot 0,4 psi). Wij raden een hogedrukregelaar van
   0-20 psi aan bij. Aansluiten op een propaantank.

1. Vrije ruimte - Zorg voor minimaal 36" vrije ruimte aan alle kanten en 8' boven uw brander. Branders die groter zijn dan 150k BTU mogen niet onder een constructie worden geïnstalleerd.
2. Diepte van het brandglas: het brandglas moet de bovenkant van de brander bedekken op een diepte van 2,5 tot 5 cm.

VOORZICHTIGHEID:

Propaan is zwaarder dan lucht en zal zich ophopen in niet-geventileerde behuizingen, wat een verbrandingsgevaar oplevert. Er is minimaal 20 vierkante inches ventilatie vereist op het laagste punt van een afgesloten vuurplaats om een goede afvoer van onverbrand propaangas te garanderen.

Dit apparaat mag uitsluitend worden gebruikt met een AARDGAS- of LPG-inlaat.

De LPG- of CNG-gasfles moet worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LPG- of CNG-gasflessen van het Amerikaanse ministerie van Transport (DOT).

Het gebruik of de opslag van de LP- of CNG-cilinder mag niet plaatsvinden in een gebouw, garage of een andere afgesloten ruimte. Cilinders moeten buiten worden opgeslagen in een goed geventileerde ruimte, buiten het bereik van kinderen. Afgekoppelde cilinders moeten voorzien zijn van schroefafsluiters die stevig zijn gemonteerd.

Het gas moet worden afgesloten bij de toevoercilinder als het apparaat niet in gebruik is. Controleer de slang voor elk gebruik van het apparaat. De slangassemblage moet worden vervangen voordat het apparaat in gebruik wordt genomen als er sprake is van overmatige slijtage of slijtage, of als de slang beschadigd is.

De slangconstructie moet worden vervangen door een vervangende slangconstructie die gelijkwaardig is aan of hoger is dan de op de originele slang aangegeven capaciteit.

De gasslang moet op een plek worden gelegd waar mensen niet over kunnen struikelen en waar de slang niet per ongeluk beschadigd kan raken.

Bewaar of gebruik een LPG-gasfles niet in de buurt van extreme hitte; de fles kan te heet worden of de druk kan stijgen. Bewaar de fles in een veilige rechtopstaande positie.

Om goed te kunnen functioneren, moeten de cilinders volledig geopend zijn en moet de druk geregeld worden door een reduceerventiel.

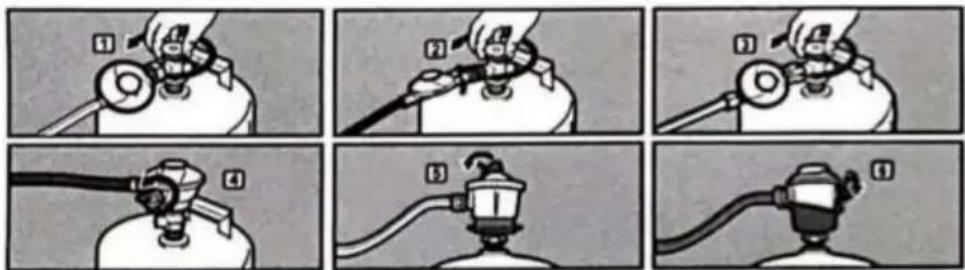

Controleren op gaslekken

-Controleer alle fittingen en verbindingen.

-Gebruik geen open vuur om te controleren op lekkages.

-Gebruik nooit lucifers of open vuur om te testen op lekken. Gebruik zeepsop of een lekdetector.

-Draai de klep van de cilinder tegen de klok in, beweeg de hendel en beweeg de regelaarhendel naar de aan-positie

- Om te controleren op lekken, bevochtigt u de fittingen met de zeep-en-wateroplossing, met behulp van een spuitfles, borstel of doek. Als er bellen ontstaan, of als de bel groter wordt, is er een lek. Breng de zeep-en-wateroplossing aan op de volgende verbindingen:

a. Aansluiting van de slang van de klep naar de regelaar.

b. Aansluiting van de slang van de regelaar op de regelaar.

c. Aansluiting van regelaar op cilinder.

Zodra de lektest is voltooid, draait u de gastoevoer bij de bron dicht en spoelt u de verbindingen met water.

1. STOP! Lees de secties Gasfles, Belangrijke informatie en Behuizingen voordat u dit apparaat aansteekt.
2. VOOR HET AANSTEKEN: Ruik rondom het apparaat naar gas. Zorg ervoor dat u naast de vloer van de vuurkorf ruikt, omdat sommige gassen zwaarder zijn dan lucht en zich in de bodem van de vuurkorf zullen nestelen.
3. Steek een lucifer aan en plaats deze bovenop en aan de buitenkant van de bovenste branderpla
4. Draai de handmatige gasklep langzaam naar de "OPEN"-positie. De vuurkorfbrander moet tussen 0 en 3 seconden ontsteken.

Nee Corrigerende maatregelenSymptom
1	Lucht in gasleiding	Bij een nieuwe installatie kan het meerdere pogingen kosten om de lucht te verwijderen.
2 Puin in gasleiding		Controleer of de gasleiding vrij is (isolatie, vuil, plastic, overtollige leidingafdichting, enz.)
3	Vonkontsteker moet worden aangepast	De vonkontsteker moet correct uitgelijnd zijn met de brandergaten.
4 Lage vlamhoogte		De gasdruk is te laag. Laat een gasspecialist de juiste gasdruk controleren.
5	Vuur glas draaien zwart	Propaan brandt niet schoon, wat roetafzettingen tot gevolg heeft. Voeg een propaanluchtmenger toe en spoel het vuurglas met een 50/50 water-azijnmengsel.
6	Vlam niet gelijkmatig verdeeld	Controleer of het vuurglas gelijkmatig verdeeld en diep genoeg is. Verminder de diepte van het vuurglas tot 1" boven de brander.

7 Fluitend geluid

Dit wordt meestal veroorzaakt door een hoge gasdruk.Het installeren van een regelaar om de druk te verlagen tot de aanbevolen druk zal dit probleem oplossen.Het dimensioneren van de juiste regelaar vereist complexe berekeningen op basis van bron-/leidingdruk,leidinggrootte en -lengte en bochten/bochten in de gasleiding.

LET OP: Het installeren van gasapparaten kan gevaarlijk zijn. Een professionele gasinstallateur moet de installatie uitvoeren om de veilige werking van uw brander te garanderen. Wij adviseren om samen te werken met een gecertificeerde NFI Gas Specialist.

AANBEVOLEN ACCESSOIRES

Glazen vlambeschermer: beschermt de vlam bij winderige omstandigheden voor een schonere verbranding van het gas en een betere visuele presentatie van de vlam.

RVS vuurkorfafdekking: houdt bladeren, vogelpoep en ander vuil uit de vuurkorf.

Dit product heeft strenge fabriekstesten doorstaan. Als er een lekkage wordt gevonden, Stop onmiddellijk met het gebruik ervan en neem contact met ons op voor een vervanging
